Technologie 4K Collage : Guide Technique

Ci-dessous, un guide simplifié pour vous permettre d'aborder la technologie Intel Collage grâce à une carte mère GIGABYTE Thunderbolt™ de série 7 et un processeur graphique intégré Intel® HD4000*, pour un rendu sur 4 écrans standards.

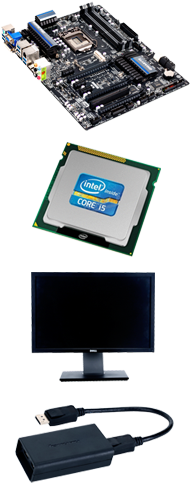

Eléments nécessaires

1. Carte Mère - Une carte mère GIGABYTE Thunderbolt™ de série 7.

2. Processeur - Un processeur Intel® Core™ i5 ou Core™ i7 de 3ème génération intégrant une puce graphique Intel®HD4000.*

3. Ecrans HD - 4 écrans compatibles avec les résolutions 1920 x 1200 disposant de connecteurs DisplayPort. Pour l'affichage en mode vertical, procurez-vous un support pour le parfait maintien de vos écrans.

4. Driver Intel Collage - Dernière version du driver disponible sur: http://www.gigabyte.fr/

5. Adaptateurs DisplayPort- 2 adaptateurs et câbles DisplayPorts seront nécessaires afin de connecter vos 4 écrans à votre carte mère GIGABYTE.

*Note: Liste de compatibilité disponible en suivant ce lien.







Installation

1. Branchements

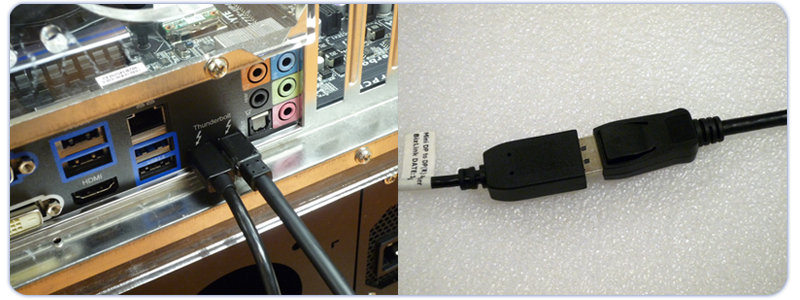

Pour commencer, connectez vos deux câbles DisplayPort à votre carte mère. Chacun de ces câbles peut être connecté à votre adaptateur DisplayPort.
Note: En fonction de l'adaptateur utilisé, vous aurez peut être besoin d'employer des câbles de jonction complémentaires.



2. Connexion de l'adaptateur DisplayPort

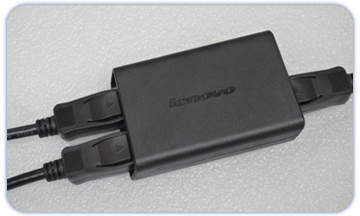

Connectez vos câbles aux adaptateurs, ils seront connectés à vos écrans HD.



3. Branchez vos écrans

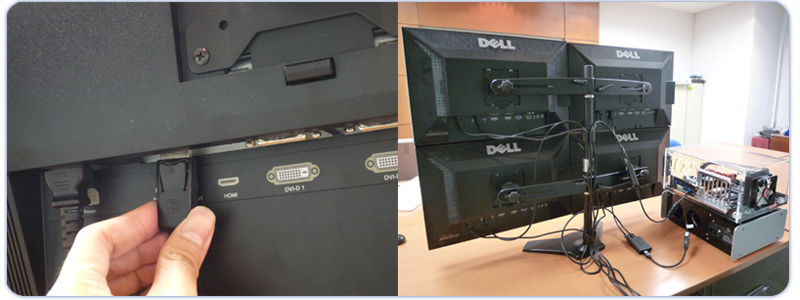

Connectez les adaptateurs et câbles à vos écrans HD, ci-dessous une illustration du montage obtenu pour un affichage en mode Vertical.


4. Installation du driver Intel® Collage
Un driver spécifiquement conçu par Intel et GIGABYTE permettant la gestion des résolutions UltraHD 4K ( 3840 x 2400 ) sur 4 écrans HD standards. Téléchargez le driver Intel® compatible avec votre carte mère en suivant les liens suivants :
1.GIGABYTE Z77X-UP5 TH – Télécharger
2.GIGABYTE Z77X-UP4 TH – Télécharger
3.GIGABYTE Z77MX-D3H TH - Télécharger
Suivez les instructions affichées à l'écran, vous devrez peut-être redémarrer votre système pendant cette opération.


5. Configuration du driver Intel Collage

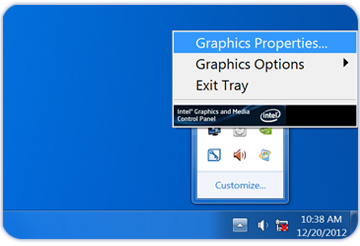

Une fois l'installation terminée, vous trouverez un nouveau panneau ( Intel Graphics / Media Control ) accessible dans le coin inférieur droit de votre écran. Cliquez droit sur la nouvelle icône pour afficher les options nécessaires à la démonstration. Ce panneau permet la gestion du driver Intel® Collage.

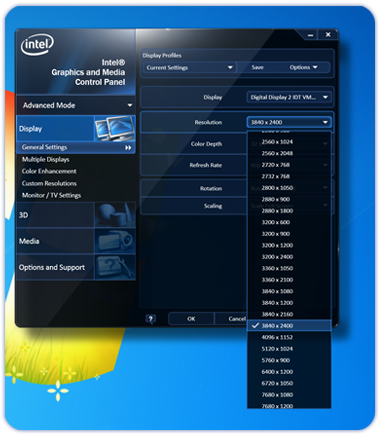

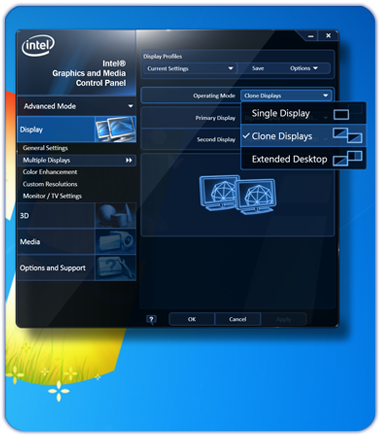

Pour l'affichage en Mode Vertical sur 4 écrans, sélectionez le Mode Clone depuis le menu 'Operating Mode'. Sélectionnez ensuite une résolution de 3840 x 2400 en fonction de vos périphériques.



Pour un affichage en Mode Horizontal, sélectionez le Mode Clone' depuis le menu 'Operating Mode', puis sélectionnez une résolution de 7680 x 1200 en fonction de vos périphériques.
