Erstklassige GIGABYTE Funktionen
SATA Express-Anschluss der nächsten Generation

Die Übertaktungs-Mainboards der Modellreihe 9 von GIGABYTE sind mit einem integrierten SATA Express-Anschluss ausgestattet, dessen Leistung den aktuellen SATA-Technologien weit überlegen ist. SATA Express bietet eine Datenübertragung mit Geschwindigkeiten von bis zu 10 Gb/s, die erheblich höher sind als bei SATA Revision 3 (6 Gb/s) und somit bei schnelleren NAND-Flash-Technologien in innovativen SSDs keinen Engpass verursachen.

SATA Express kombiniert die Vorteile von PCI-Express und SATA, um eine höhere Bandbreite zu erreichen. So können SATA Express-basierte Laufwerke eingesetzt werden, um ähnliche Geschwindigkeiten wie PCI-Express-basierte Laufwerke auszuführen.

SATA
EXPRESS

SATA3

 Bis zu 10 Gb/s

 Bis zu 10 Gb/s
Datenübertragung

SATA EXPRESS-Anschluss






Audio-Technologie

Realtek ALC 1150 – SNR HD Audio mit 115 dB
Der ALC1150 ist ein leistungsstarker Mehrkanal-Audio-Codec, der ein hervorragendes Sound-Erlebnis mit bis zu 115 dB SNR bietet. So erhalten Benutzer die bestmögliche Audio-Qualität über ihren PC.

Der ALC1150 verfügt über zehn DAC-Kanäle, die gleichzeitig eine 7.1-Kanal-Sound-Wiedergabe unterstützen, einschließlich 2 Kanälen für eine unabhängige Stereo-Sound-Ausgabe (Mehrfach-Streaming) über die Front-Panel-Stereoausgänge. Zwei Stereo-ADCs sind integriert und können ein Mikrofon-Array mit Acoustic Echo Cancellation- (AEC-), Beam Forming- (BF-) und Noise Suppression- (NS-)Technologien unterstützen. Der ALC1150 ist mit einer proprietären Umwandler-Technologie von Realtek ausgestattet, um eine Signal-to-Noise- (SNR-)Wiedergabequalität mit 115 dB (DAC) und eine SNR-Aufnahmequalität (ADC) mit 104 dB am differenziellen Ausgang an der Vorderseite zu erzielen.





Integrierter Audio-Verstärker an der Rückseite
Die Ultra Durable™-Mainboards der Modellreihe 9 von GIGABYTE wurden speziell für Gamer entwickelt und verwenden einen leistungsstarken Verstärker, der Lasten bis zu 600 Ω bewältigen kann. So erhalten Gamer vollere, dynamische Sounds mit genauen Details und weniger Verzerrungen, wenn sie professionelle Kopfhörer mit hoher Qualität verwenden.

Störgeräuschschutz
Um die zuverlässigen Realtek ALC1150 Audioprozessoren und die Verstärker auf dem Board zu schützen und elektromagnetische Störungen (EMI) zu verhindern, wurden die Übertaktungs-Mainboards von GIGABYTE mit einem Störgeräuschschutz versehen, der die sensiblen analogen Audiokomponenten des Boards vor möglichen Störgeräuschen auf PCB-Ebene schützt.




Killer-Netzwerk
KEINE VERZÖGERUNGEN, NUR LEISTUNG!

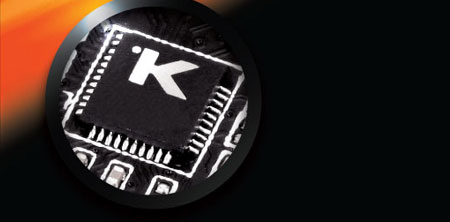

Die Mainboards der Modellreihe 9 von GIGABYTE sind mit dem Killer™ E2200 von Qualcomm Atheros ausgestattet, einem leistungsstarken, adaptiven Gigabit-Ethernet-Controller, der bessere Leistung für Online-Spiele und Online-Medien bietet als die Standardlösungen.
Intel®-Gigabit-LAN

Das Intel®-Gigabit-LAN-Netzwerk ist eine beliebte Wahl bei Gamern, denn es bietet mehrere leistungsverbessernde Funktionen, z. B. die erweiterte Verarbeitung von Unterbrechungen, um CPU-Überhang zu reduzieren, sowie Jumbo Frame-Unterstützung für extra große Datenpakete.


Bis zu 50 %
schnellerer Gaming-Traffic

Bis zu 100 %
schnellerer Video-Traffic






Vollkommen digitale CPU-Stromversorgung von IR®
Die Übertaktungs-Mainboards der Modellreihe 9 von GIGABYTE verwenden eine digitale CPU-Stromversorgung von International Rectifier®, die sowohl einen digitalen PWM-Controller als auch branchenführende PowIRstage™-Controller beinhaltet. Diese zu 100 % digitalen Controller bieten eine unglaubliche Präzision bei der Stromversorgung für die leistungshungrigsten und energiesensitivsten Komponenten des Mainboards. So erhalten Enthusiasten die absolut maximale Leistung von ihren Intel® Core™-Prozessoren der nächsten Generation.
Die Komplettlösung von International Rectifier (IR®)

Vollkommen digitale PWM-Controller von IR®

CPU
Speicher
Die weltweite Nr. 1 der Anbieter von digitalen PWM-Controllern






Einzelgehäuse-Design
IR hat seine weltweit führende und für die DirectFET® entwickelte Gehäusetechnologie wirksam eingesetzt, um die thermischen Eigenschaften und das Layout der PowIRstage® im Vergleich zu anderen MCM-Gehäusen erheblich zu verbessern.
Einzelgehäuse-Design

High-Side-MOSFET

Treiber-IC

Low-Side-MOSFET
vs.
Multi-Chip-Design

Andere MOSFET-Layout-Implementierungen verwenden eine nebeneinander liegende Multi-Chip-Anordnung der High- und Low-Side-MOSFETs und der Treiber-IC, was viel Platz auf dem Mainboard in Anspruch nimmt und eine höhere elektrische Streuung verursacht.

High-Side-MOSFET
(Traditioneller MOSFET)

Low-Side-MOSFET
(Traditioneller MOSFET)

Treiber-IC
(MOSFET-Treiber)






Kühle Leistung – sowohl innen als auch außen
Das Z97X-SOC Force und das Z97X-SOC von GIGABYTE mit Ultra Durable PowlRstage-ICs, die die branchenweit höchste Nennleistung bieten und für geringere Verluste sorgen.


Für die Stromanschlüsse zwischen den MOSFETs wird extrem verlustarmes Kupfer verwendet, was die Verluste verringert und die Ableitung der Wärme unterstützt.

Spezielle MOSFET-Treiber-IC von International Rectifier.

High-Side-MOSFET (Steuerungs-FET) verfügt über sehr geringe Gate-Ladung. Low-Side-MOSFET (SyncFET) verfügt über eine integrierte Schottky-Diode für eine zusätzlich gesteigerte Effizienz.

Der Strom muss nur sehr kurze Wege von der Unterseite der Einheit zurücklegen und verläuft entweder durch den Steuerungs-FET (Arbeitszyklus EIN) oder den Sync-FET (Arbeitszyklus AUS) und den Kupfer-Clip. Dies ist ein weiterer Grund, warum die Einheit so robust ist und bis zu 60 A handhaben kann.

Maßgefertigte Kupfer-Leiterrahmen halten die Wärme vom Silizium fern.


PWM-Controller
MOSFET-Treiber
Traditionelle High- und Low-Side-MOSFETs
Spule
Kondensator
CPU

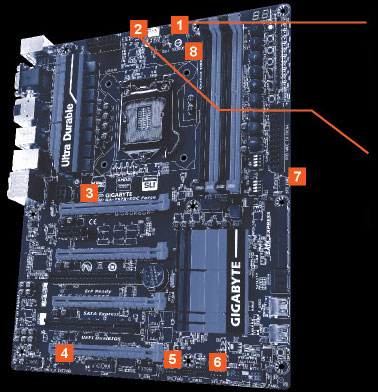

Unterstützung für umfassendes System mit 8 Lüftern
8 strategisch angeordnete Smart Fan-Stiftköpfe ermöglichen eine genauere Kontrolle des Systems und der CPU-Lüfter.

OPT-Lüfter
Zusätzliche CPU-Lüfter-Stiftköpfe
Nützlich für Kühler mit hoher Leistung, die mit zwei Lüftern ausgestattet sind.

CPU-Lüfter

6 Systemlüfter

8 Lüfter
anschlüsse






GIGABYTE OPT-Lüfterunterstützung

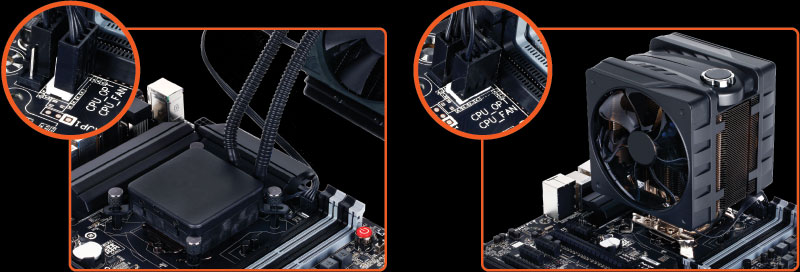

Option 1: OPT-Lüfterunterstützung für Wasserpumpe

Option 2: OPT-Lüfter + CPU-Lüfter – Doppelte CPU-Lüfterunterstützung

Viele der heutigen Wasserkühlsysteme von Drittanbietern erfordern sowohl für den Kühlerlüfter als auch die Wasserpumpe Unterstützung für die CPU-Kühlerleistung. Die Mainboards der Modellreihe 9 von GIGABYTE sind mit OPT-Lüfterunterstützung ausgestattet. Hierbei handelt es sich um einen zusätzlichen CPU-Lüfter-Pin-Anschluss, der zum Anschließen einer Wasserpumpe verwendet und für den kontinuierlichen Betrieb bei voller Geschwindigkeit konfiguriert werden kann. Der OPT-Lüfter ist darüber hinaus für Kühler mit hoher Leistung nützlich, die mit zwei Lüftern ausgestattet sind.






Durable Black-Polymerkondensatoren für 10.000 Stunden
Lebensdauer



Funktionen und tatsächliche Komponentenspezifikationen können sich je nach Modell unterscheiden.
Änderungen an Spezifikationen und Bildern vorbehalten.

High-End-Polymerkondensatoren für 10.000 Stunden
Mainstream-Polymerkondensatoren für 5.000 Stunden
Standard-Polymerkondensatoren für 2.000 Stunden
Die Übertaktungs-Mainboards der Modellreihe 9 von GIGABYTE beinhalten höchstwertige Polymerkondensatoren, deren Leistung für mindestens 10.000 Stunden bei maximaler Effizienz bewertet wurde. Sie bieten nicht nur einen besonders niedrigen Innenwiderstand (ESR), ganz egal, wie hoch die CPU-Auslastung ist, sondern werden auf Wunsch von Nippon Chemi-Con und Nichicon auch in schwarz geliefert.






5-fach vergoldeter (15µ) CPU-Sockel
Die Übertaktungs-Mainboards der Modellreihe 9 von GIGABYTE sind mit einem vergoldeten CPU-Sockel ausgestattet. So können sich Anwender auf absolute Zuverlässigkeit und Langlebigkeit des CPU-Sockels ohne korrodierte Stecker und defekte Kontakte verlassen.
Vergoldeter 15µ
CPU-Sockel

Vergoldeter
3μ CPU-Sockel


μ= Mikrozoll

Standarddesign

Neues Design

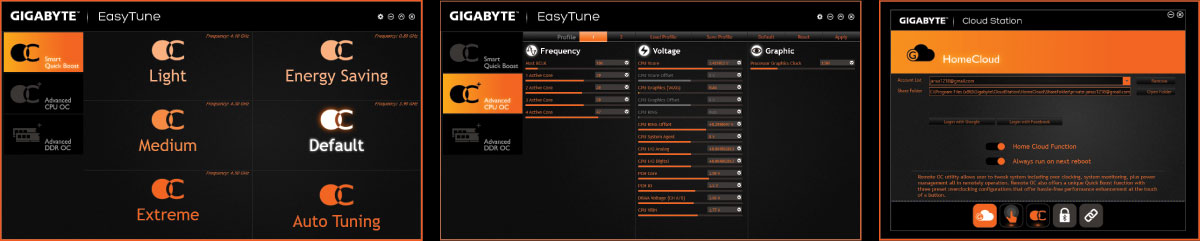

GIGABYTE App Center mit den Dienstprogrammen EasyTune™ und Cloud Station™
Mit dem GIGABYTE App Center erhalten Sie einfachen Zugang zu zahlreichen GIGABYTE Apps, mit denen Sie Ihr GIGABYTE Motherboard optimal nutzen können. Das GIGABYTE App Center hat eine einfache, einheitliche Benutzeroberfläche, über die Sie alle auf Ihrem System installierten GIGABYTE Apps starten können.

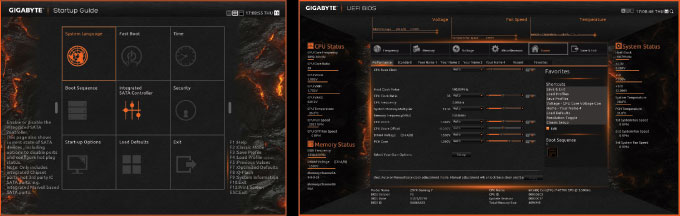

GIGABYTE UEFI DualBIOS™ mit Dashboard-Modus
GIGABYTE UEFI DualBIOS™ besitzt eine neugestaltete Benutzeroberfläche, die Benutzern die Möglichkeit bietet, auf neue Art die Kontrolle über ihre BIOS-Umgebung zu übernehmen.
• Übernehmen Sie mit der vollständig anpassbaren Benutzeroberfläche die Kontrolle über das Look-and-Feel Ihres BIOS
• Passen Sie Übertaktungs- und Leistungseinstellungen in Echtzeit an
• Reibungslose Maussteuerung und Verknüpfungen zur schnellen Navigation



* Die Funktionen können je nach Modell variieren.
