GIGABYTE H55/H57 USB 3.0 Mainboards
USB3.0 onboard acceleration
GA-H55M-USB3 GA-H57M-USB3

Erleben Sie eine neue Form der High-Definition-Multimedia-Unterhalbung und superschnellen Datentransfer mit GIGAYBTES H55- und H57-Serien. Diese unterstützen die neuesten Intel® Core™ i3, Core™ i5 und Core™ i7 Sockel 1156 Prozessoren, mit der ersten im Proizessor integrierten Grafiklösung von Intel. DIe GIGABYTE H55-/H57-Mainboards bieten herausragende Wiedergabe von HD-Inhalten, die bisher unerreicht ist. Es liefert die neuesten Anschlussmöglichkeiten und eine große Bandbreite and Display-Anschlüssen wie VGA, DVI, HDMI und DisplayPort*. Zudem bieten die Mainboards die neusten Anschlüsse für schnelle Datenübertrahung - inklusive USB 3.0. Damit lässt sich ein 25 Gigabyte großer HD Film in weniger als 70 Sekunden kopieren.

Mit dem GIGABYTE Ultra Durable™ 3 und dem 2x Kupfer PCB sowie neusten Innovationen wie dem Smart6™ PC Management, dem Dynamic Energy Saver™ 2 zum Stromsparen, DualBIOS™ und Unterstützung der  Energy Using Products Directive (EuP) bieten die Mainboards der H55-/H57-Serien eine leistungsstarke und stromsparende Multimediaplattform

Wenn Sie ein Fan der HTPC sidn oder einach nur die neusten Hollywood-Blockbuster in höchster Auflösung genießen wollen, liefern Ihnen die GIGABYTE Mainboards der H55/H57-Serien alle Features, die Filme in Erinnerung lassen. Das einzige, was fehlt: das Popcorn.

Sehen Sie sich die Flash-Demo an


Weltweit erste mit USB-3.0-Logo zertifizierte Lösung von NEC

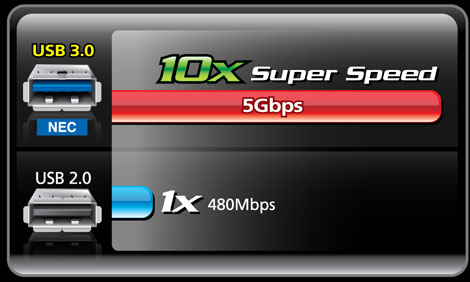

GIGABYTE Mainboards nutzen die nächste Generation SuperSpeed USB 3.0-Schnittstelle von NEC, die eine 10x schellere Datenübertragungs-Geschwindigkeit gegenüber USB 2.0 bietet. USB 3.0 verwendet den sogl. dual-simplex Transfer für simultane Datenübertragung zwischen PC und USB Geräten - die Datenübertragung wird dadurch effektiv gesteigert.

Schnellerer  Datentransfer
  Übertragung eines 25GB HD Films

weniger ist besser

70 sec


13.9 Min
(834 Sek.)


USB 3.0
USB 2.0

Effizientere Datenübertragung



  Dual Simplex




Dual direction at the same time

USB 3.0 Laufwerk

      USB 3.0 PC
Datentransfer zwischen USB Gerät und PC ist bi-direktional. Daten werden vom USB Gerät und PC simultan gesendet und empfangen, dadurch ist der Datentransfer effektiver.

USB 2.0
Half Duplex Übertragung




Only one direction at a time

USB 2.0 Laufwerk

              USB 2.0 PC

Der Datentransfer zwischen USB Gerät und PC geht nur in eine Richtung. Daten können entweder gesendet oder empfangen werden - jedoch nicht beides gleichzeitig.
Sehen Sie sich die Flash-Demo an

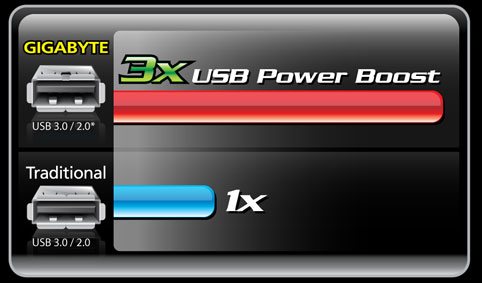

Utmost compatibility with 3x
USB power boost

Die 3x USB Power Boost Anschlüsse von GIGABYTE bieten die beste Kompatibilität und Stabilität für USB Geräte wie externe Festplatten oder optische Laufwerke indem sie genügend Strom an einem einzelnen USB Port bereitstellen. Das entlastet auch andere USB Ports für zusätzliche USB Geräte am Motherboard.

*3x USB Power per USB 2.0 Ports ist nur bei ausgewählten Modellen möglich.
Bitte prüfen Sie die offizielle GIGABYTE Webseite für Details.

▲top

Intel H55/H57 Modelle

Modell
Prozessoren
Intel Core i 7/ Core i 5/ Core i 3 Prozessoren
Intel Core i 7/ Core i 5/ Core i 3 Prozessoren
Intel Core i 7/ Core i 5/ Core i 3 Prozessoren
Sockel
LGA1156
LGA1156
LGA1156
Chipset
Intel H57 Chipsatz
Intel H55 Chipsatz
Intel H55 Chipsatz
Grafik
Intel HD Grafik
Intel HD Grafik
Intel HD Grafik
Grafiksteckplatz

1*PCI-E 2.0 x16 Slot
HDMI / DVI / Display Port

1*PCI-E 2.0 x16 Slot
HDMI / DVI / Display Port

1*PCI-E 2.0 x16 Slot
HDMI / DVI / Display Port

Arbeitsspeicher
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
Memory DIMM
4*DDR3 (Max 16 GB)
4*DDR3 (Max 16 GB)
4*DDR3 (Max 16 GB)
Steckplätze
1*PCI-Ex4 + 2*PCI
3*PCI-Ex1 + 3*PCI
1*PCI-Ex4 + 2*PCI
SATA
7*SATA 3Gb/s + 1*eSATA + 1*PATA

7*SATA 3Gb/s + 1*eSATA + 1*PATA

7*SATA 3Gb/s + 1*eSATA + 1*PATA
SATA RAID
0, 1, 5, 10 (H57)/ 0, 1, JBOD (JM363)
0, 1, JBOD (JM363)
0, 1, JBOD (JM363)
USB
12*USB2.0 + 2* USB3.0
10*USB2.0 + 2* USB3.0
10*USB2.0 + 2* USB3.0
Audio / 1394/ LAN
8-Kanal HD/ 1*1394/ 1*GbE
8-Kanal HD/ 1*1394/ 1*GbE
8-Kanal HD/ 1*1394/ 1*GbE
Features & Software
USB 3.0, USB 3x Power,Smart6, UD3,
DES 2, ATI CrossFireX,DX10, Dolby,
EuP Ready
USB 3.0, USB 3x PowerSmart6, UD3, DES 2, DX10, Dolby, EuP Ready
USB 3.0, USB 3x Power,Smart6, UD3, DES 2, DX10, Dolby, EuP Ready
Form Faktor (mm)
mATX (244x244)
ATX (305x210)
mATX (244x244)

Modell
Prozessoren
Intel Core i 7/ Core i 5/ Core i 3 Prozessoren
Intel Core i 7/ Core i 5/ Core i 3 Prozessoren
Intel Core i 7/ Core i 5/ Core i 3 Prozessoren
Sockel
LGA1156
LGA1156
LGA1156
Chipset
Intel H55 Chipsatz
Intel H55 Chipsatz
Intel H55 Chipsatz
Grafik
Intel HD Grafik
Intel HD Grafik
Intel HD Grafik
Grafiksteckplatz

1*PCI-E 2.0 x16 Slot
DVI, HDMI

1*PCI-E 2.0 x16 Slot
DVI,HDMI, DisplayPort

1*PCI-E 2.0 x16 Slot
DVI, HDMI

Arbeitsspeicher
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
Memory DIMM
4*DDR3 (Max 16 GB)
4*DDR3 (Max 16 GB)
2*DDR3 (Max 8 GB)
Steckplätze
1*PCI-Ex4 + 1*PCI-Ex1 + 4*PCI
1*PCI-Ex4 + 2*PCI
1*PCI-Ex4 + 2*PCI
SATA
6*SATA 3Gb/s + 1*PATA
5*SATA 3Gb/s + 1*eSATA + 1*PATA
6*SATA 3Gb/s + 1*PATA
SATA RAID
-

-

-

USB
12*USB2.0
12*USB2.0
12*USB2.0
Audio / 1394/ LAN
8-Kanal HD/ - / 1*GbE
8-Kanal HD/ 2*1394/ 1*GbE
8-Kanal HD/ - / 1*GbE
Features & Software

Smart6, UD3 Classic, DES 2, DX10,
EuP Ready

Smart6, UD3 Classic, DES 2, DX10, Dolby, EuP Ready

Smart6, DES 2, DX10, Dolby,
EuP Ready

Form Faktor (mm)
ATX (305x210)
uATX (244x230)
uATX (244x210)

                          *Die Features variieren ja nach Modell. Bitte besuchen Sie die GIGABYTE Webseite für eine komplette Mainboard-Übersicht.
