خصائص جيجابايت الفائقة
الجيل التالى من واجهات SATA Express

تتميز السلسلة 9 من لوحات جيجابايت الرئيسية باحتوائها على وجهات SATA Express مدمجة و التى تتيح أداءً يفوق تقنيات SATA الحالية. و تتميز واجهات SATA Express بمعدل نقل بيانات يصل إلى 10Gb/s - و هو معدل أعلى بكثير من واجهات SATA Revision 3 (6Gb/s) - و الذى من شأنه أن يمنع تزاحم البيانات مع تقنيات NAND فى وحدات التخزين SSD فائقة التطور.

هذا و تجمع واجهات SATA Express بين مميزات PCI-Express و SATA لتقدم نطاق نقل بيانات ذا سعة أكبر لتتيح بذلك لوحدات لتخزين المبنية على SATA Express أن تعمل بسرعة تماثل تلك التى تعمل بها وحدات التخزين المبنية على PCI-Express .

SATA
EXPRESS

SATA3

 حتى 10 Gb/s

 حتى 6 Gb/s
معدل نقل البيانات

واجهة SATA EXPRESS






تقنية الصوت

شريحة الصوت فائق الوضوح Realtek ALC 1150 بمعدل نقاء 115dB SNR
تعتبر ALC1150 هى شريحة صوتية عالية الأداء متعددة القنوات ذات صوت فائق الوضوح و التى تقدم للمستخدم متعة استماع فريدة من نوعها من خلال معدل نقاء صوتى يصل إلى 115dB SNR لضمان استمتاع المستخدم بأعلى جودة للصوت.

و تتيح شريحة الصوت ALC1150 عشر قنوات DAC و التى تدعم فى نفس الوقت 7.1 قناة صوتية بالإضافة إلى 2 قناة لمخارج الصوت الاستريو المستقلة (multiple streaming) و ذلك عبر مخارج صوت الاستريو بلوحة التوصيل الأمامية. هناك قناتان ستريو ADC مدمجتان لدعم مصفوفة الميكروفون مع تقنيات Acoustic Echo Cancellation (AEC), Beam Forming (BF), Noise Suppression (NS) . هذا و قد أحسنت شريحة الصوت ALC1150 استغلال تقنية تحويل الإشارات الصوتية التى تتميز بها شركة Realtek و ذلك لتقديم خرج صوتى (DAC) ذى جودة عالية بدرجة 115dB لمعدل الإشارة إلى الضوضاء و كذا تقديم تسجيل صوتى (ADC) ذى جودة عالية بدرجة 104dB لمعدل الإشارة إلى الضوضاء.





مكبر صوت خلفى مدمج

خصيصاً لمحترفى الألعاب تم تزويد السلسلة 9 من لوحات جيجابايت الرئيسية ذات تقنية التحمل الفائق بمكبر صوت ذى سعة كبيرة تجعله قادراً على تشغيل أصوات ذات أحمال كبيرة حتى 600Ω مما يتيح لمحترفى الألعاب الالكترونية الاستمتاع بصوت أكثر وضوحا ينقل أدق التفاصيل الصوتية بدون تشوش وذلك عند استخدام سماعات رأس ذات جودة عالية.

خاصية منع التشوش الصوتى

للمساعدة على توفير مزيد من العزل و الحماية للمعالج الصوتى عالى الدقة Realtek ALC1150 و أيضاً للمكبرات الصوتية المدمجة من تداخل الإشارات، تدعم لوحات جيجابايت الرئيسية المصممة لكسر السرعة خاصية منع التشوش الصوتى و التى تقوم بعزل المكونات الصوتية الحساسة لمنع حدوث أى تداخل محتمل للإشارات بينها و بين باقى طبقات اللوحة الرئيسية.



من خلال وضع القنوات الصوتية اليمنى و اليسرى على طبقات منفصلة من اللوحة الرئيسية تستطيع سلسلة لوحات جيجابايت فائقة التحمل منع تداخل الإشارات و الحفاظ على أعلى جودة صوتية.


القنوات الصوتية اليسرى بطبقات
اللوحة الرئيسية






القنوات الصوتية اليمنى بطبقات
اللوحة الرئيسية



اتصال شبكى مدمر
اتصال شبكى بلا تباطؤ لحربك الضارية

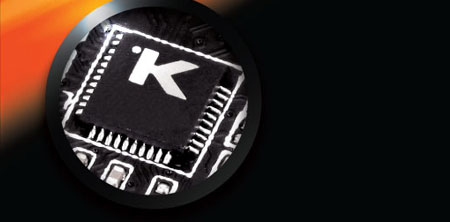

شريحة التوصيل الشبكى Killer™ E2200 من Qualcomm Atheros و هى شريحة توصيل شبكى فائقة الأداء تتيح المزيد من جودة الألعاب و عروض الوسائط على الانترنت و ذلك بالمقارنة بالمنتجات الأخرى.
كارت شبكة Gigabit LAN من إنتل

كارت الشبكة Gigabit LAN من إنتل هو اسم مشهور بين محترفى الألعاب حيث يتميز بالعديد من الخصائص التى تعمل على تحسين الأداء مثل المعالجة المتقدمة للتقليل من التحميل على معالج الحاسب و كذا دعم خاصية Jumbo Frame لتوسعة نطاق البيانات.


سرعة أعلى للألعاب حتى

50%

سرعة أعلى للفيديو حتى

100%






تصميم رقمى بالكامل من شركة IR® لإمداد المعالج بالطاقة
تستخدم لوحات جيجابايت الرئيسية لكسر السرعة من السلسلة 9 تصميم رقمى بالكامل من شركة International Recifier® لإمداد المعالج بالطاقة و هو التصميم الذى يحتوى على كل من موصلات PWM رقمية و شرائح PowIRstage™ الرائدة. هذا التصميم الرقمى 100% يتيح دقة فائقة فى إمداد الطاقة لمكونات اللوحة الرئيسة الأكثر احتياجاً للطاقة و الأكثر حساسية لها و ذلك من أجل توفير أقصى أداء للجيل القادم من معالجات Core™ من إنتل.
حل متكامل من شركة International Rectifier (IR®)

 موصلات PWM رقمية بالكامل من شركة IR®

المعالج
الذاكرة
الأولى على مستوى العالم فى تصنيع الموصلات الرقمية للطاقة PWM






تصميم يدعم شريحة واحدة
لقد قامت شركة IR بتطوير أحدث تقنيات دمج الشرائح DirectFET® و التى تعمل على توفير المزيد من خفض الحرارة لشريحة PowIRstage® و ذلك بالمقارنة بتصميمات MCM الأخرى.
تصميم يدعم شريحة واحدة

دائرة High Side MOSFET

وحدة Driver IC

دائرة Low Side MOSFET
بالمقارنة
بتصميم ذى شرائح متعددة

تستخدم تصميمات MOSFET الأخرى العديد من الشرائح التى تصطف فيها دوائر MOSFET و وحدات driver IC جنباً إلى جنب مما يشغل حيزاً كبيراً من مساحة اللوحة الرئيسية فضلاً عن فقد الطاقة.

دائرة High Side MOSFET
(وحدة MOSFET تقليدية)

دائرة Low Side MOSFET
(وحدة MOSFET تقليدية)

وحدة Driver IC
(وحدة MOSFET Driver)






مكونات متميزة لطاقة قصوى و تبريد فائق
تتميز لوحات جيجابايت الرئيسية Z97X-SOC Force و Z97X-SOC بدوائر PowlRstage فائقة التحمل و القادرة على إمداد أعلى تيار كهربى مع التقليل من فقد الطاقة.


وحدات نحاسية لتوصيل الطاقة بين دوائر MOSFET مما يقلل من فقد الطاقة و يساعد على تبديد الحرارة.

وحدة MOSFET driver المتميزة من شركة International Rectifier .

تحتوى دائرة High side MOSFET (Control FET) على شحن منخفض و تحتوى دائرة Low side MOSFET (SyncFET) على دائرة Schottky Diode لمزيد من كفاءة الأداء.

ممرات قصيرة للطاقة أسفل الوحدة عبر control FET (duty cycle ON) أو Sync FET (Duty cycle OFF) و كذا عبر الشريحة النحاسية و هو الأمر الذى يجعل الوحدة شديدة التحمل .

إطار نحاسى تم تصميمه لتبديد الحرارة بعيداً عن دوائر السيليكون.


دائرة PWM
وحدة MOSFET
دوائر High,Low side MOSFET تقليدية
ملف كهربى
مكثف
معالج الحاسب

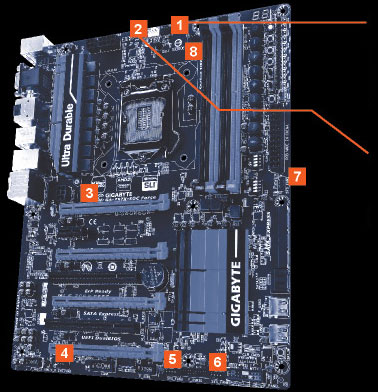

دعم فائق 8 موصلات لمراوح التبريد
هناك 8 موصلات لمراوح التبريد الذكية موزعة بشكل فعال على اللوحة الرئيسية لتسمح بتحكم أكبر في مراوح المعالج والنظام.

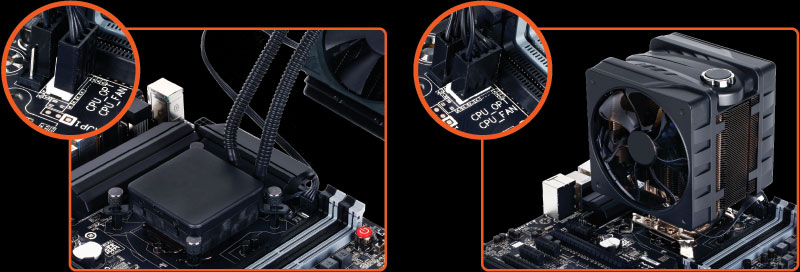

نظام التبريد OPT Fan
واجهة تركيب إضافية لمروحة تبريد المعالج و المفيدة مع أنظمة التبريد عالية الأداء التى تستخدم مروحتين للتبريد.

مروحة المعالج

6 مراوح للنظام

8 موصلات لمراوح التبريد
لمراوح التبريد






نظام التبريد OPT Fan من جيجابايت

اختيار 1 : نظام التبريد OPT Fan لتركيب مضخة ماء

اختيار 2: نظام التبريد OPT Fan + مروحة تبريد معالج مروحتان لوحدة تبريد المعالج

تتطلب العديد من أنظمة الحاسبات الحالية ذات التبريد المائى واجهة إمداد طاقة لكل من مروحة تبريد المعالج و مضخة الماء. و تتميز سلسلة لوحات جيجابايت الرئيسية 9 بنظام التبريد OPT Fan و هو عبارة عن واجهة تركيب إضافية لمروحة تبريد المعالج و التى يمكن استخدامها لتوصيل مضخة ماء و ضبطها للعمل بالسرعة القصوى باستمرار. كما يمكن أيضاً استخدام نظام التبريد OPT Fan مع أنظمة التبريد عالية الأداء التى تستخدم مروحتين للتبريد.






مكثفات صلبة فائقة التحمل ذات لون أسود مميز و 10 الآف ساعة عمل
Lifespan



قد تختلف الخصائص و المواصفات الفعلية باختلاف الموديل.
المواصفات و الصور عرضة للتغيير بدون إشعار سابق.

مكثفات صلبة فائقة التطور تحقق حتى 10.000 ساعة عمل
مكثفات صلبة حديثة تحقق حتى 5.000 ساعة عمل
مكثفات صلبة عادية تحقق حتى 2.000 ساعة عمل
تدعم سلسلة لوحات جيجابايت الرئيسية 9 مكثفات صلبة هى الأعلى جودة على الإطلاق و المسجلة بأعلى أداء و أطول عمر افتراضى يصل إلى 10 الآف ساعة عمل حتى فى أقصى ظروف التشغيل. و مع وحدات ESR الفائقة لن يكون هناك أى قلق من زيادة تحميل معالج الحاسب مهما بلغت هذه الزيادة. هذا و تأتى هذه المكثفات بلون أسود داكن من Nippon Chemi-Con و Nichicon






مقبس معالج مطلى بطبقة من الذهب بقياس 5x (15µ)
لقد تم تزويد سلسلة لوحات جيجابايت الرئيسية 9 بمقبس معالج مطلى بطبقة من الذهب و هو ما يحقق للمحترفين الاستمتاع بمزيد من قوة التحمل و العمر الافتراضى الأطول لمقبس المعالج مع مرور الوقت بدون أى قلق من تعرض سنون التوصيل للتآكل.
مقبس معالج مطلى بطبقة
من الذهب بقياس 15µ

مقبس معالج مطلى بطبقة
من الذهب بقياس 3μ


μ= microinch

تصميم تقليدى

تصميم جديد

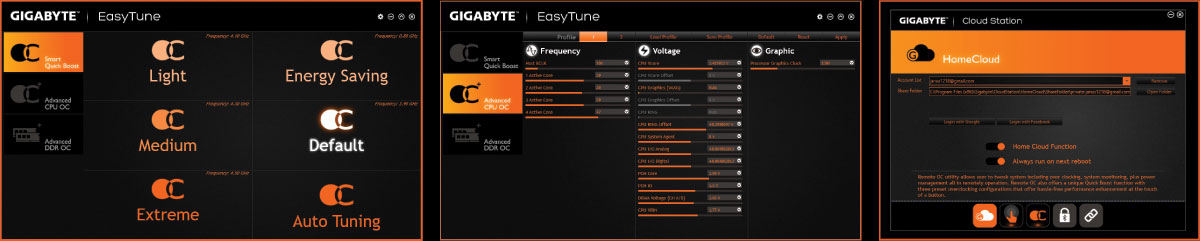

مركز تطبيقات جيجابايت GIGABYTE App Center و الذى يشمل أداة EasyTune™ و Cloud Station™
يتيح لك مركز تطبيقات جيجابايت سهولة التعامل مع العديد و العديد من تطبيقات جيجابايت التى تساعدك فى الحصول على أقصى استفادة ممكنة من لوحة جيجابايت الرئيسية الخاصة بك. و من خلال واجهة استخدام واحدة فقط يتيح لك مركز تطبيقات جيجابايت بدء جميع تطبيقات جيجابايت المثبتة على حاسبك.

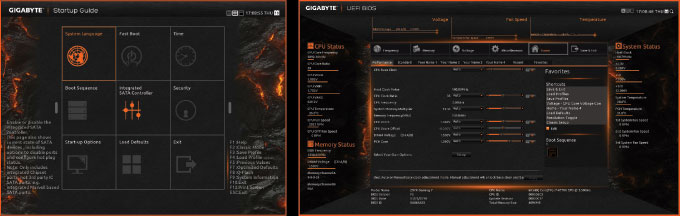

تقنية UEFI DualBIOS™ من جيجابايت بلوحة للتحكم
لقد قامت جيجابايت بإعادة تصميم واجهة تقنية UEFI DualBIOS™ لتقدم للمستخدم واجهة جديدة سهلة تتيح له التحكم التام فى إعدادات BIOS بشكل لم يسبق من قبل.
• Tتحكم بنفسك فى المظهر الذى تريد أن ترى من خلاله إعدادات BIOS و كذا فى إحساسك بها من خلال واجهة استخدام يمكنك تخصيصها بالشكل الذى تريده
• اضبط تردد التشغيل و إعدادات حاسبك أثناء تشغيله
• استخدام سهل للفأرة و الروابط المختصرة للتنقل السريع بين القوائم



* قد تختلف الخصائص باختلاف الموديل.
