 مكونات تقنية Collage لعروض فيديو بدرجة وضوح 4K



دليل استخدام تقنية Collage لعروض فيديو ذات درجة وضوح 4K
Download

إليك هذا الدليل المبسط لشرح كيفية استخدام تقنية العرض Collage من إنتل و ذلك باستخدام لوحة رئيسية متوافقة من جيجابايت من السلسلة 7 التى تدعم واجهتى توصيل ThunderboltTMو معالج الجرافيك المدمج HD4000 من إنتل* بالإضافة إلى أربع شاشات عرض عادية عالية الوضوح.

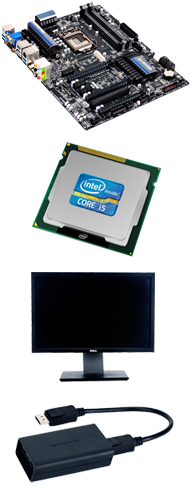

هذا ما ستحتاج إليه


1. - لوحة رئيسية - حاسب شخصى يحتوى على أى لوحة رئيسية من جيجابايت من السلسلة 7 التى تدعم واجهتى توصيل ThunderboltTM

2. معالج - أحد معالجات الجيل الثالث Core™ i5 أو Core™ i7 من إنتل و الذى يدعم معالج جرافيك مدمج Intel®HD4000 *

3. شاشات عالية الوضوح - أربع شاشات تدعم درجة وضوح 1920 x 1200 أو 1900 x 1080 و واجهات توصيل DisplayPort . مع الوضع الرأسى لتقنية Collage من إنتل سوف تحتاج أيضاً إلى حامل لتثبيت الشاشات الأربع فى الوضع الصحيح.

4. برنامج تشغيل تقنية Collage من إنتل - أحدث نسخة من تقنية Collage متاحة من خلال موقع جيجابايت الرسمى : http://arabic.gigabyte.com/

5. محولان لتقسيم واجهتى DisplayPort - أخيراً سوف تحاج أيضاً إلى محولين لتقسيم واجهتى DisplayPorts هذا بالإضافة إلى كابلات التوصيل DisplayPort التى ستتيح لك توصيل أربعة شاشات عرض بواجهات التوصيل Mini DisplayPort الموجودة بلوحة جيجابايت الرئيسية الخاصة بك.

*ملحوظة: يمكنك الإطلاع على قائمة أكثر تفصيلاً للمنتجات المتوافقة هنا .







التركيب

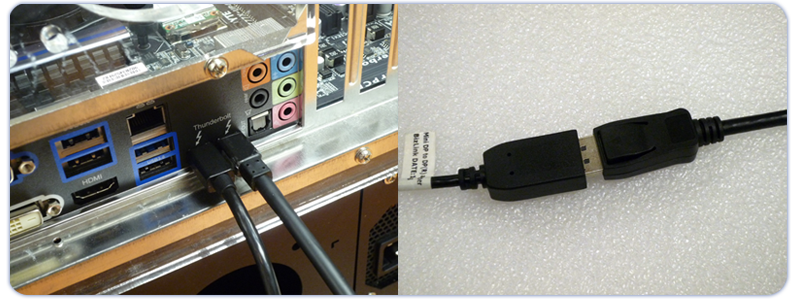

1. التوصيل بالحاسب
أولاً، قم بتوصيل كابلى التوصيل display port بواجهتى التوصيل mini-Display Port الموجودة على لوحة التوصيل الخلفية للوحة الرئيسية. بعد ذلك قم بتوصيل كل كابل من كابلى التوصيل DisplayPort بالمحول لتقسيم كل كابل إلى مخرجين.
ملحوظة: قد تحتاج إلى استخدام كابلات توصيل موائم للتحويل من Mini DisplayPort إلى DisplayPort و ذلك تبعاً لنوع المحول الذى تستخدمه.

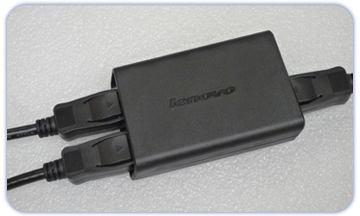

2. توصيل كابلات DisplayPort بالمحول
الآن يمكنك توصيل كابلى التوصيل DisplayPort الإضافيين بكل محول من محولى التقسيم. هذه الكابلات سوف يتم توصيلها لاحقاً بشاشات العرض.

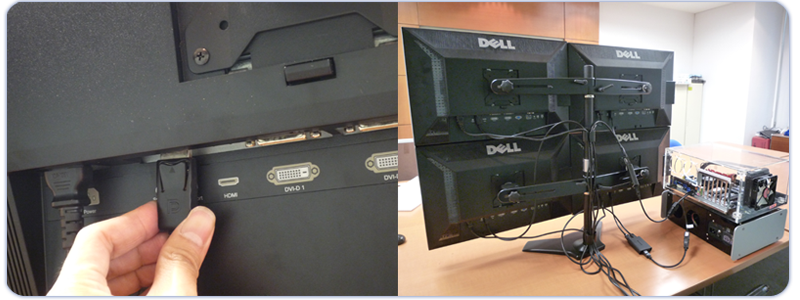

3. توصيل شاشات العرض الأربعة
بعد ذلك قم بتوصيل كابلات DisplayPort الأربعة القادمة من المحولين بالشاشات الأربعة. الصورة بأسفل تعرض الوضع الرأسى لتقنية Collage باستخدام أربع شاشات عرض.


4. تثبيت برنامج تشغيل تقنية Collage من إنتل
و هو برنامج تشغيل خاص قامت بابتكاره كل من إنتل و جيجابايت ليتيح لك الاستمتاع بعروض فيديو فائقة الوضوح UltraHD بدرجة 4K (3840 x 2400 pixel) و ذلك باستخدام أربع شاشات عرض عادية عالية الوضوح. يمكنك تحميل برنامج التشغيل من خلال موقع جيجابايت :http://arabic.gigabyte.com/
قم بإتباع التعليمات التى تظهر لك على الشاشة أثناء التثبيت. قد يتطلب الأمر إعادة تشغيل حاسبك.
يمكنك تحميل رنامج تشغيل تقنية collage من انتل من خلال الروابط التالية
1.GIGABYTE Z77X-UP5 TH – رابط التحميل
2.GIGABYTE Z77X-UP4 TH – رابط التحميل
3.GIGABYTE Z77MX-D3H TH - رابط التحميل
5. ضبط تقنية Collage من إنتل

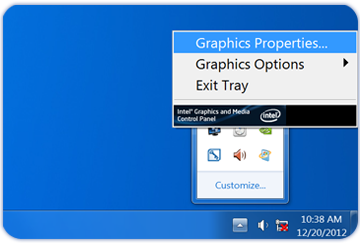

بمجرد انتهاء التثبيت تظهر فى أسفل الركن الأيمن من الشاشة أيقونة خاصة بلوحة التحكم فى الجرافيك و الوسائطIntel Graphics and Media Control Panel قم بالضغط عليها بمفتاح الفأرة الأيمن و اختر خصائص الجرافيك Graphics Properties . هذا هو البرنامج المستخدم فى ضبط تقنية Collage من إنتل

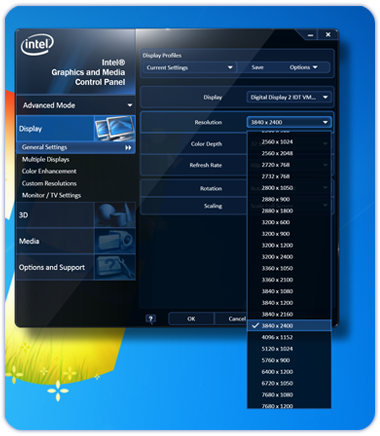

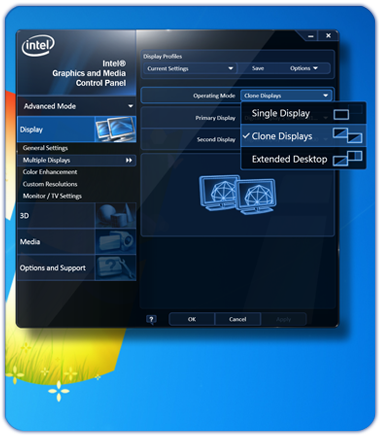

للوضع الرأسى باستخدام أربع شاشات يجب أولاً أن تقوم باختيار Clone Mode من القائمة المنسدلة 'Operating Mode' بعدها قم باختيار درجة وضوح
3840 x 2400 أو 3840 x 2160 و ذلك تبعاً لدرجة الوضوح التى تدعمها شاشات العرض الخاصة بك.



للوضع 'الأفقى ' يجب أولاً أن تقوم باختيار 'Extended Desktop' من القائمة المنسدلة 'Operating Mode' بعدها قم باختيار درجة وضوح
7680 x 1200 أو 7680 x 1080 و ذلك تبعاً لدرجة الوضوح التى تدعمها شاشات العرض الخاصة بك.
