技嘉主機板安裝手冊

備註
•	實際安裝順序可能會因不同的機殼型式及您所購買的設備而有不同，此處介紹以技嘉科技桌上型電腦為例，僅供參考。
•	主機板的詳細產品規格請參考包裝內的使用手冊。

注意事項
•	安裝各種硬體設備前，請先確認所使用的硬體設備規格與欲連接的插座相符合。
•	安裝各種硬體設備前，請務必將設備及電腦的電源關閉，並且將電源線自插座中拔除，且在安裝步驟尚未完成前，請勿接上電源，以免造成各元件的毀損！
•	安裝前請將電腦機殼平放於穩固處，以免搖晃造成安裝不當。

A. Intel CPU的安裝 (若主機板已內建CPU，請略過此步驟)

A-1

請依據您的CPU規格參考下列說明：

• 樣式一：

將CPU插槽拉桿拉起，CPU插槽上的金屬上蓋將隨之翻起。

若保護蓋在CPU插槽上，請先移除此保護蓋。

若保護蓋在金屬上蓋上，則請勿在此階段移除保護蓋，此保護蓋會在安裝完CPU且扣回拉桿時自動脫落。

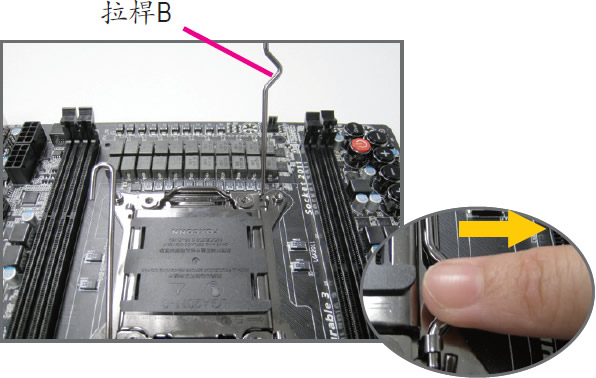

• 樣式二：

按壓開鎖符號"

"拉桿A的扳手並小心地將它向外側推開，接著按壓閉鎖符號"

"拉
桿B的扳手並小心地將它向外側推開，再將此拉桿向上拉起。輕壓拉桿A，金屬上蓋會
隨之翻起，接著將金屬上蓋打開。

A-2

以拇指及食指拿取CPU，將CPU的第一腳位置(三角形標示)對齊CPU插槽上的第一腳缺角處(或是將CPU上的凹角對齊插槽上的凸角)輕輕放入。

A-3

確定CPU安裝正確後，將金屬上蓋蓋回，並將插槽拉桿向下壓回扣住。
樣式二的CPU在安裝正確後，先將拉桿B向下壓回扣住，金屬上蓋上的保護蓋會在扣回拉桿時自動脫落。接著將拉桿A向下壓回扣住即可完成安裝。

備註

詳細的CPU安裝步驟請參考使用手冊內的說明。

B. AMD CPU的安裝 (若主機板已內建CPU，請略過此步驟)

B-1

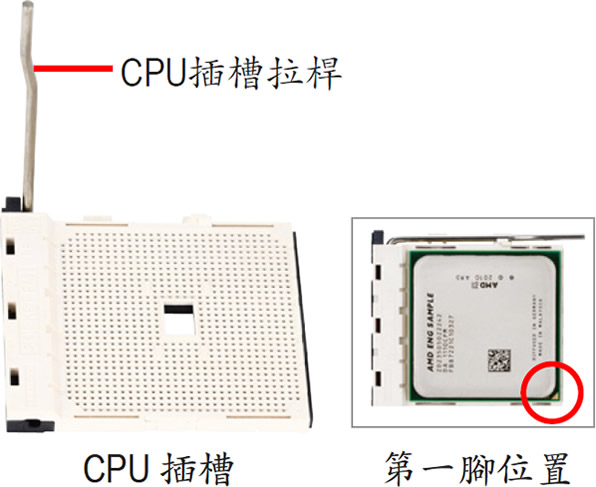

將CPU插槽拉桿向上完全拉起，將CPU第一腳(標示小三角形記號處)對齊CPU插槽上的三角型記號，再將CPU小心放入插槽中，並確定所有針腳都已進入插槽內。

B-2

確定CPU完全插入定位後，一手按住CPU中間的位置，緩緩地將插座拉桿向下壓至鎖住的位置。

注意事項

•	切勿強迫安裝CPU至CPU插槽，若插入的方向錯誤，CPU就無法插入，此時請立刻更改插入方向。
•	請勿觸摸CPU插槽的接觸點。為保護CPU插槽，主機板沒有安裝CPU時，請將保護蓋放回。

C. 散熱風扇的安裝

C-1

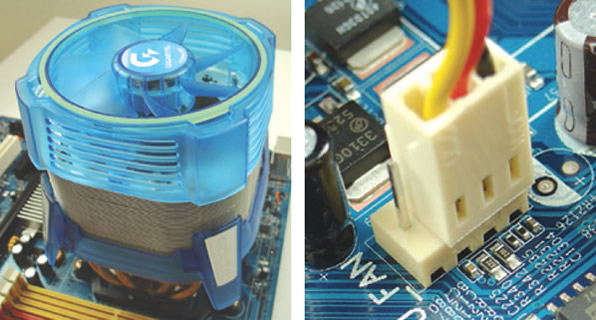

在安裝散熱風扇前，請先塗抹散熱膏於CPU表面。接著將CPU專用的散熱風扇裝好。(詳細安裝方式請參考散熱風扇的使用手冊。)

C-2

將散熱風扇的電源線接至主機板上的CPU_FAN插座，以避免您的CPU處於不正常的工作環境，或因溫度過高而燒毀CPU。
