技嘉旗艦級規格
內建新世代超高速SATA EXPRESS 介面

技嘉9系列超頻主機板內建SATA Express 介面,提供遠高於現階段SATA 技術更高的效能。 SATA Express提供最高達10Gb/s的資料傳輸頻寬,遠高於 SATA 3 (6Gb/s),讓SSD固態硬碟突破頻寬瓶頸,進一步完整發揮高效能。

SATA Express 整合PCI-Express及 SATA的優勢,提供更高的頻寬,讓SATA Express 架構的裝置展現媲美PCI-Express 裝置的效能及傳輸速度。

SATA
EXPRESS

SATA3

 高達 10 Gb/s

 高達 6 Gb/s
資料傳輸率

SATA EXPRESS 介面






音效技術

ALC1150是一款高效能多聲道的高傳真音效晶片,提供高達115db超高訊噪比音質輸出,提供玩家絕佳的電腦音效品質及更身歷其境的優質音效體驗。

ALC1150高效能的10聲道音效晶片,可提供包括7.1聲道劇場級環繞音效,加上獨立運作的2聲道前端音效輸出。ALC1150內建兩組類比數位轉換器 (ADC),並支援麥克風的回音消除(AEC)、波束成形(BF)和降噪(NS)等技術。ALC1150 採用Realtek 專利的轉換技術,可提供高達115dB 訊噪比(SNR) 音效輸出品質 及104dB訊噪比的錄音品質。





整合音效擴大器
專為遊戲玩家所設計,技嘉9系列超耐久™主機板搭載高效能音效擴大器,能處理高達600Ω的負載, 讓玩家在搭配高品質的專業耳機時使用時,展現出全面的動態音域,不但讓音效的細節呈現更清晰、失真更少,並能進一步感受身歷其境的音效體驗。

雜訊隔絕設計

為了強化電磁干擾防護並避免音效失真,讓Realtek ALC1150音效晶片及主機板內建的音效放大器遠離電磁干擾傷害,技嘉超頻主機板內建雜訊隔絕設計,透過主機板內建的感應元件設計,降低主機板上潛在的電磁干擾。






技嘉 9 系列超頻主機板,把左右聲道分離設計在不同的電路板夾層,來避免干擾並保持最佳的音效品質。


左聲道PCB層





右聲道PCB層





殺手級網路
無延遲, 秒殺對手!

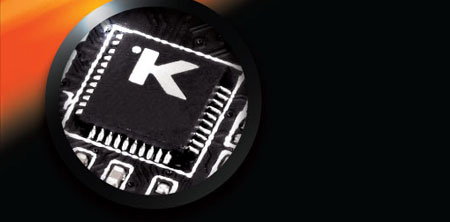

技嘉9系列主機板採用Qualcomm Atheros Killer™ E2200 這個功能強大的網路控制晶片,它可以提供比一般傳統解決方案更棒的線上遊戲及網路瀏覽體驗。
Intel® Gigabit LAN

Intel® Gigabit LAN 是遊戲玩家的熱門選擇之一,具有多種性能增強功能,例如先進的中斷處理有助於降低CPU負載,而 Jumbo Frame 功能則更能有效處理大型資料封包。




提高遊戲網路頻寬

最高達 50%



提高影片網路頻寬

最高達 300%







全IR®數位CPU供電設計

技嘉9系列超頻主機板主機板,使用業界領先的IR電源供應模組控制器搭配PowIRstage™ 晶片。這些全數位設計的零組件,可精準地提供主機板上各個關鍵零組件所需的穩定電力,並榨出新世代Intel®Core™處理器的最高效能。

採用IR® 的完美的電源解決方案


 全IR®數位電源管理控制模組

CPU

記憶體

全球第一的電源供應模組控制器供應商






單封裝設計

IR公司利用世界一流的包裝技術,開發出專利申請中的DirectFET®設計,製造出散熱能力和佈線效果都有比其他MCM封裝來得更好的PowIRstage®產品。

單封裝設計

高端電晶體

驅動晶片

低端電晶體
VS.

多晶片設計


其他電晶體佈線需要將包括高端電晶體、低端電晶體、電晶體驅動晶片等多顆晶片並排配置,不但佔用主機板的空間更容易產生不必要的電力損耗。


高端電晶體
(傳統電晶體設計)

低端電晶體
(傳統電晶體設計)

驅動晶片
(電晶體驅動器)






酷冷CPU供電 內外兼具

技嘉 Z97X-SOC Force Z97X-SOC 使用超耐久PowIRstage® 晶片,具有更低電源損耗、絕佳電源效率和出色的散熱管理。


電晶體之間的電源連接,使用非常低損耗的銅箔,減少損耗,並幫助傳播熱量。

IR公司專業生產的電晶體驅動晶片。

高端電晶體(Control FET) ,具有非常低的柵極電荷。低端電晶體(SyncFET) 整合特殊的二極體( Schottky Diode)具有更高的效率。

電流從裝置底部藉由銅箔傳輸通過control FET (duty cycle 打開) Sync FET (Duty cycle關閉)的路徑相當短,且耐用度高的另一個原因。



自定義的銅導線架,從矽晶將熱量帶走。



PWM 控制晶片

電晶體驅動晶片

傳統高端及低端電晶體

電感

電容

處理器

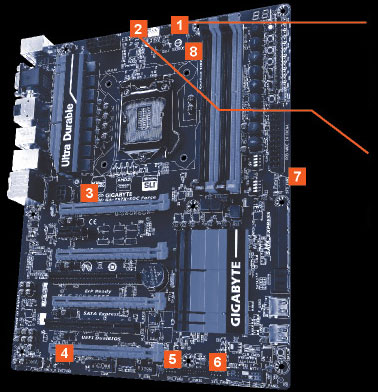

支援高達8 組系統風扇插槽

高達8 組適當配置智慧型風扇插槽,讓玩家更精準地控制系統及CPU風扇。


OPT 風扇插槽
額外的 CPU風扇插槽
是用於水冷或高階雙風扇散熱器

CPU風扇插槽

6 組系統風扇

總共8組風扇
插槽

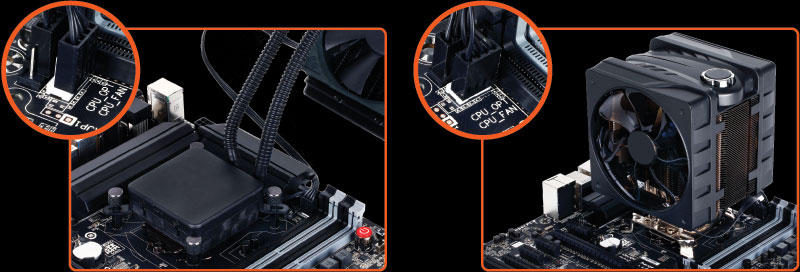

技嘉 OPT 風扇插槽設計


方案1: 由OPT 風扇插槽幫水冷幫浦供電

方案2:OPT 風扇插槽 + CPU 風扇插槽; 讓高階雙風扇散熱器展現最佳散熱效果

現在許多廠商推出的水冷裝置需要搭配能感應CPU溫度變化的風扇接頭,以提供水冷幫浦及散熱排風扇的最佳循環散熱效果 。技嘉9系列主機板內建一組額外的 CPU OPT風扇插槽,可以用來供應水冷幫浦所需的電力,並設定其全速運轉而不會CPU溫度改變而便換轉速,影響運作效能。OPT 風扇插槽對於一些高階的雙風扇散熱器的安裝也相當有用,搭配CPU風扇插槽一起用,更能隨著CPU溫度精準控制風扇轉速,提供更好的散熱效果。






10K耐用等級超耐久黑色固態電容
使用壽命



上述功能及詳細規格,會依照產品型號而有所差異。
圖片與規格若有更動,恕不另行通知。

高階10000 小時壽命固態電容
主流級 5000小時壽命固態電容
傳統 2000小時壽命固態電容
技嘉9系列超頻主機板採用超高品質的固態電容,讓玩家的系統即使在極致效能以高負載長時間(10000小時)運作下,也能以最高效率及穩定性運作。技嘉9系列主機板採用的黑色固態電容由日本知名電容大廠Chemi-Con 及 Nichicon所提供,在超低電阻的特性的加持下,無論處理器的負載多高,都可以輕鬆處理並提供穩定的電源供應。






5倍(15µ)鍍金防護CPU腳座
技嘉9系列超頻主機板採用CPU 腳座設計,這表示玩家的CPU腳座可以擁有絕佳的可靠性和使用壽命,而無需任何擔憂鏽蝕毀損和接觸不良的情況。
15µ鍍金防護
CPU腳座

3μ鍍金防護
CPU腳座


μ= 微英吋

傳統設計

全新設計

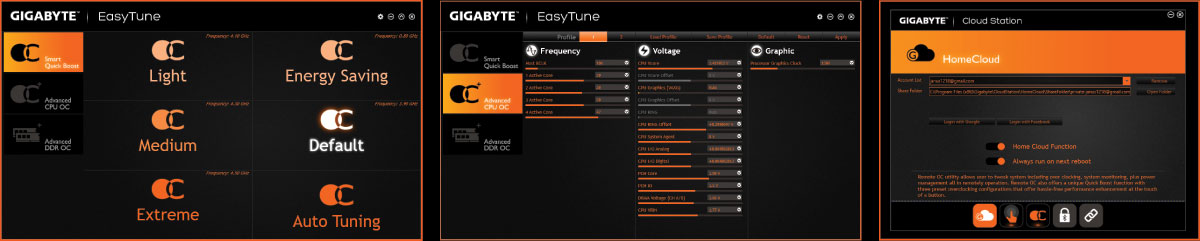

技嘉獨家App Center 搭配EasyTune™及Cloud Station™工具程式
技嘉App Center管理程式讓玩家可以更輕易地存取技嘉廣受推崇的眾多應用程式,讓玩家完整發揮技嘉主機板的先進功能。技嘉App Center管理程式使用簡潔且統一的使用者介面,讓玩家輕鬆地透過它操控所有安裝在自己系統裡的技嘉獨家應用程式。

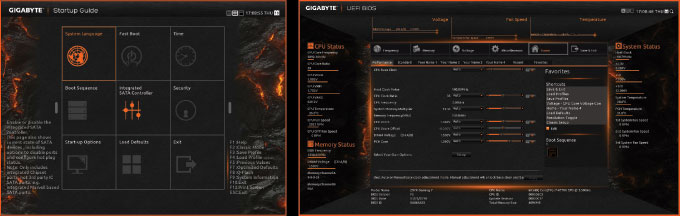

技嘉UEFI DualBIOS™儀表板模式
技嘉UEFI DualBIOS™採用全新設計的使用者介面,讓玩家可以更輕鬆地調校BIOS設定,感受前所未有的操控體驗。
•藉由可完全客製化的使用者介面,讓您輕鬆調整BIOS的外觀跟感覺。
• 輕易地進行即時超頻及效能調校設定。
• 提供更流暢的滑鼠控制,並內建可自定義的快捷選項,讓玩家可以更輕鬆地進行相關設定。



*產品規格會因型號而有所差異
