GIGABYTE Z77X-UP7 主機板

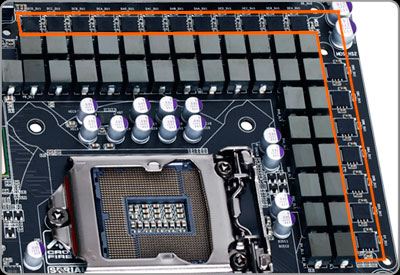

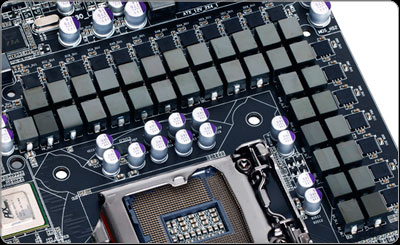

技嘉Z77X-UP7主機板藉由32+3+2 電源相位設計，提供穩定優質的供電量(32 相CPU供電、3 相Intel HD繪圖供電、2 相VTT 供電)。透過技嘉最新的第五代超耐久™ 技術，在CPU供電區域大量使用IR的60A 超高耐電流PowIRstages^®晶片，讓 Z77X-UP7於實驗室的測試中突破新的2,000W CPU供電的世界紀錄。

返回技術指南

"真"全數位供電引擎

技嘉Z77X-UP7主機板內建獨家的全數位引擎，提供第3代Intel^® Core™ CPU最高最穩定的電源供應。採用全數位控制晶片，代表電力可以更精準地被輸送到主機板上最耗電及對供電變化最敏感的各項元件，以提供更充足且更穩定的電力。

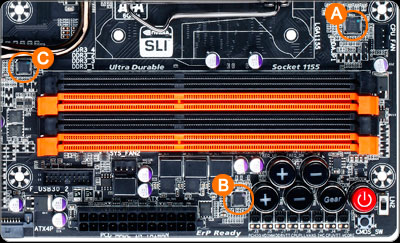

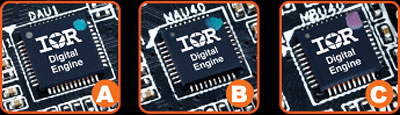

數位供電引擎 A	數位供電引擎 B	數位供電引擎 C

全數位供電

四個主要供電區域

技嘉 3D Power 工具程式*
		技嘉Z77系列主機板配備全數位供電引擎，以提供更穩定電力到CPU、整合型繪圖、VTT和系統記憶體。全數位引擎提供精確的自動電壓修正，提供出色的供電控制方式，以提供技嘉7系列主機板更穩定、更純淨的電力。
*相關設定會依產品型號而有所差異

返回技術指南

第五代超耐久™

酷冷CPU供電外兼具

有史以來最棒的超耐久™ 主機板
透過第五代超耐久技術的加持，技嘉再次提主機板的品質及耐用度，這項技術採用許多超高耐電流能力的零組件，將最優質的電力傳送給處理器，以滿足其破紀錄效能表現的需求，讓其酷冷且高效能運作並延長主機板壽命。

主機板背面近照

業界領先 60安培超高耐電流、超低電源損耗，絕佳電源效率和出色的散熱管理。

		高端的電晶體

驅動晶片

低端電晶體

超酷冷, 超高效, 超效能

傳統設計電晶體

IR3550 PowIRstage^®

* 測試結果只作參考。根據系統配置，結果可能會有所不同。
* 最多低 60° C 的溫度，是藉由比較4相IR3550 PowIRstage^® + 2倍銅電路板設計與4相D-PAK MOSFET設計，在實驗室以100安培電流負載10分鐘的無風流、無電晶體散熱片測試獲得。

返回技術指南

4-Way繪圖輸出

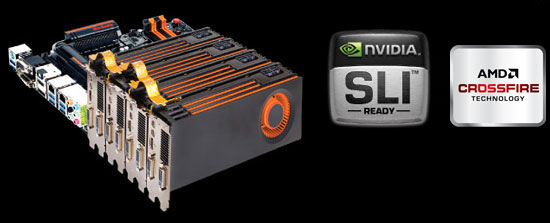

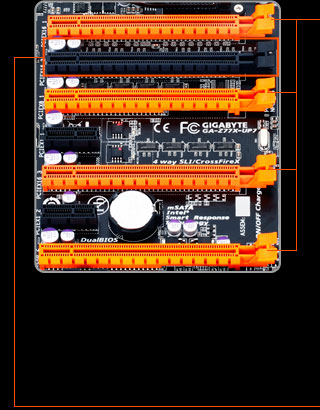

技嘉Z77X-UP7為業界最具擴展性的繪圖平台，支援4-Way CrossFire™ 及NVIDIA^® SLI^®。透過四組PCI Express 3.0 x8 連接（在4-Way模式下），Z77X-UP7提供超流暢的 3D 渲染、超快畫面更新率（禎速率），並強化繪圖功能，以滿足使用者對系統高繪圖效能的需求。

- 直通CPU的原生PCIe Gen.3 16x線路設計
單組黑色 PCIe x16 插槽，採用直通CPU的線路設計，不需經過PLX 晶片頻寬轉換，便可讓使用單顯示卡的玩家，在進行效能測試時擁有最優異的表現。

返回技術指南

OC-BIOS

3D BIOS™

技嘉科技重新規劃BIOS的使用體驗，開發出獨特的UEFI BIOS，以卓越的32位元色彩廣度的圖形介面及色彩呈現，提供流暢易用的滑鼠控制體驗，以迎合主流及重度玩家的需求。技嘉3D BIOS提供兩個模式，其中 3D 模式讓新手或一般使用者更清楚地瞭解主機板每個區域會因為BIOS調整而受到哪些影響，以便對BIOS設定及功能有更清楚的認識。而進階模式則提供更完整的UEFI BIOS 操控環境，這是專為想擁有最高硬體控制權的超頻玩家所設計的，讓他們可以隨心所欲調整出最佳BIOS設定。

雙 UEFI BIOS™

技嘉3D BIOS的技術核心，是一對包含技嘉獨家UEFI架構設計的實體BIOS，藉由技嘉科技獨家專利的DualBIOS™ 技術，可以在主BIOS毀損或發生錯誤時自動還原BIOS資料，避免系統因BIOS錯誤而無法開機。

BIOS 切換開關
透過主機板內建的BIOS切換開關，使用者可以手動選擇要使用哪一個BIOS晶片來控制系統開機 (主 BIOS 或備用 BIOS)，或者使用者亦可選擇一個BIOS是正常使用，另一個是專供超頻使用。當然使用者還可以輕易地比較兩個不同BIOS版本的差異，當使用者想更新的新版BIOS，卻不想失去原本設定時，這將會是一個相當實用的功能。

DualBIOS™ 停用開關
使用主機板內建的DualBIOS™ 停用開關，超頻玩家可以將DualBIOS™的自動復原功能關閉，節省超頻失敗時系統回復的時間。

返回技術指南

OC-Touch

OC-Touch 讓超頻玩家快速且輕易地獲得系統最佳效能，主機板內建的OC-Touch按鍵，可以讓超頻玩家手動調整CPU 倍頻與BCLK 設定，同時BCLK頻率也可以用1MHz或0.1MHz的級距進行調整。不管您的系統是在BIOS、DOS或者Windows^®運作模式下，這些按鈕都可以隨時操作，不需重新開機。同時設定結果將立即反映在你的系統運作，不但讓超頻調校更直覺、更簡單，更可讓使用者快速找出CPU的頻率極限。另外，主機板上的電壓量測點模組設計，可讓玩家更有效地監控主要關鍵超頻元件的電壓狀況。而內建的LN2 模式切換開關，可以讓超頻玩家在進行極限超頻的時候，快速將CPU頻率降到16倍頻，避免因開啟CPU-Z這一類特定超頻軟體而導致超頻失敗的情況！

OC Gear

開機按鈕

BCLK 調整級距切換.

LN2 模式

CPU倍頻調整
Up(+)/Down(-)button

BCLK調整
Up(+)/Down(-)button

內建電壓調整模組	恢復BIOS 預設值
玩家可自行透過電表量測關鍵元件的實際電壓

返回技術指南

專業鰭片式熱導管散熱設計

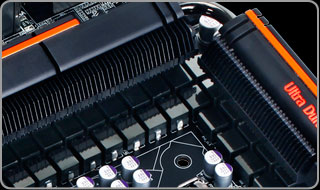

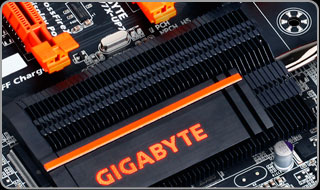

技嘉全新開發的 “專業鰭片式熱導管散熱設計"，搭配技嘉專屬的超頻橘色外觀配色及感覺。透過超薄金屬材質散熱鰭片，讓散熱片與空氣接觸的表面積更大，加上特殊熱導管設計的加持，系統所產生的廢熱將可以更快速被吹散，安靜高效，不需另外負擔昂貴的水冷主機設備便具有絕佳的散熱效果。

返回技術指南

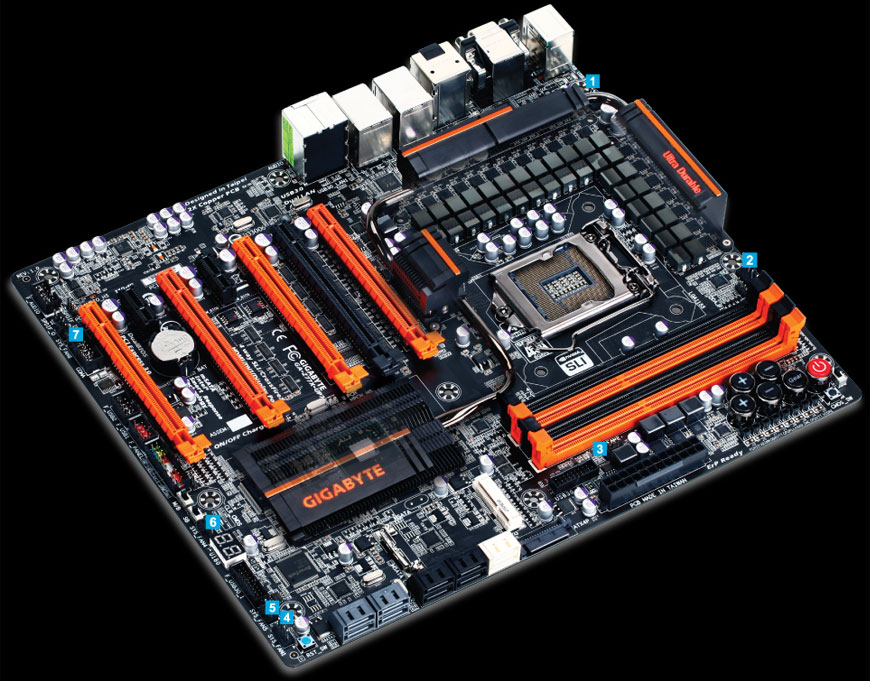

7 組風扇控制插槽

返回技術指南

獨立式USB插槽過負載保護

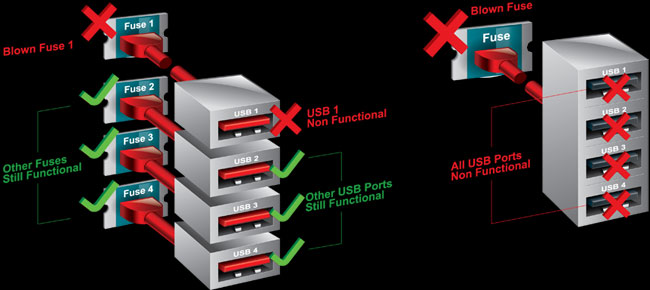

技嘉獨立式USB插槽過負載保護設計	傳統共用式USB插槽過負載保護設計

3倍力USB電力供應

技嘉主機板內建3倍力USB電力供應，能為USB設備所需的外接電源提供最大的相容性。技嘉獨家的USB 電力設計可傳達最高功率電力，因應連接埠滿載的電力需求，以此也能增加USB外置設備的穩定性及相容性。除此之外，專用的低電阻是保險絲，可以確保電壓下降，並提供更穩定和更充足的電力輸送。

返回技術指南

On/Off Charge USB 插槽

技嘉隨時幫您的iPad/iPhone/iPod touch快速充電

技嘉 On/Off Charge技術可以讓您為自己的iPhone, iPad 及 iPod Touch 充電，不管你的電腦是在開機、待機或甚至在關機狀態。藉由技嘉獨特USB 3倍電力供應設計，On/Off Charge允許手持裝置從技嘉主機板的USB插槽獲得更多電流，讓您的手持裝置透過電腦的充電的速度跟透過充電器一樣快。

返回技術指南

內建mSATA插槽

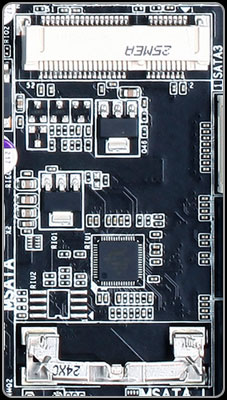

主機板內建獨特 mSATA 固態硬碟插槽

技嘉 Z77X-UP7 主機板內建mSATA插槽，可以讓DIY族群享受如Intel^® Smart Response這一類以固態硬碟架構為基礎的先進技術。直接在主機板上安裝經濟實惠的小容量mSATA 固態硬碟可以增強電腦的性能與提升電腦整體的反應速度，提供更快速開機及更短的啟動時間。

簡單而有效的
mSATA 模組易於安裝，所佔用的系統空間較小，較省電、不需要額外的佈線

具成本效益
mSATA模組比一般常見的SSD更具成本效益，使用更少的PCB，亦不需要外部載具來承載

Uses SATA Bus NOT PCIe
mSATA 固態硬碟使用Mini-PCIe 介面，並透過 SATA傳輸線路與主機板直接連結，不需佔用PCIe線路
