第3代超耐久

真‧酷冷

	技嘉第三代超耐久技術
	技嘉科技延續「第二代超耐久技術」品質至上的產品設計理念，2008年再度以創新科技領先業界，推出「第三代超耐久主機板」，證明技嘉科技對主機板設計的嚴苛要求及對品質的絕對保證。第三代超耐久技術首創桌上型主機板採用2盎司純銅電路板設計，此創新的設計概念就是在印刷電路板 (PCB) 的電源層 (Power Layer) 與接地層(Ground Layer) 採用2盎司純銅設計，協助主機板更迅速地降低運作溫度，增加電源效率而且能夠讓超頻後的系統更加穩定。

亞鐵鹽芯電感

50,000小時全日系
固態電容

低電阻式
電晶體

2盎司
純銅電路板內層

訊號層

膠片

電源層

核心

接地層
膠片
訊號層

	CPU VRM 溫度量測方式 : 處理器於最嚴苛100%負載的運作條件下，搭配無氣流干擾的水冷式散熱，以確保溫度量測準確度

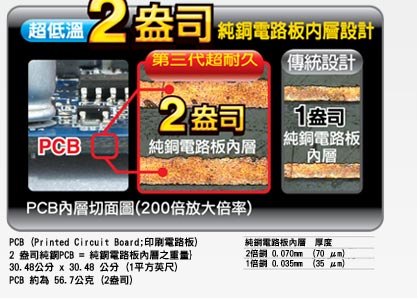

2 盎司純銅電路板內層設計優點

	超低溫	絕佳超頻效能	超省電	2倍低阻抗值	超低電磁干擾	絕佳靜電保護設計

超低溫

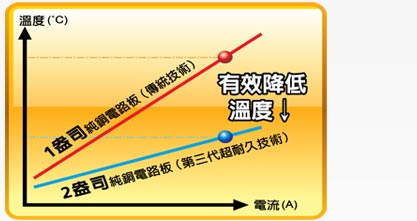

2盎司純銅電路板設計能提供更有效益的散熱解決方案，更高效率地傳導分散主機板區域的熱源，如處理器區域熱源平均分散至整張主機板，實驗數據顯示，「技嘉第三代超耐久主機板」，相較於傳統主機板的運作溫度，可有效的降低溫度。

CPU電源調節模組紅外線溫度示意圖

* CPU VRM 溫度量測方式 : 處理器於最嚴苛100%負載的運作條件。

2倍低阻抗值

2盎司純銅電路板內層能降低 PCB 百分之 50 的阻抗值，有效性的測量電流通過的阻抗量，愈少的電流抗阻值，就愈少的電源損耗。「技嘉第三代超耐久主機板」技術能降低50%的PCB電源損耗，相對地也降低熱能的產生。2盎司純銅電路板內層能提供更好的訊號品質，進而大幅提升主機板的執行效能及超頻穩定性。

2 盎司純銅電路板內層

1 盎司純銅電路板內層

電子


	絕佳超頻效能
	「技嘉第三代超耐久主機板」系列支援原生DDR3記憶體至 2200+ MHz、DDR2記憶體至 1366+ MHz，即使執行較嚴苛的程式系統如高畫質影片或3D遊戲…等等，可以讓使用者輕易地在低電壓時超頻至高時脈，較低功耗而高時脈高效能的記憶體也都能很穩定的運作，透過軟硬體的協調設計，讓記憶體模組效能發揮到極致。

超低電磁干擾

一個良好的PCB電路佈局是控制電磁干擾量的關鍵。藉由技嘉強大的工程團隊及第三代超耐久主機板 - 2盎司純銅接地層設計，可透過有效的接地平面，提升訊號完整性和降低電磁干擾量。

* 電磁干擾(EMI)是一種有害的干擾訊號，會影響周圍的電子設備運作。

愈低愈好

超省電

在主機板超薄的電路板電源層裡加入2盎司純銅可以增加電流傳輸並減少阻抗，電源交換效率提升且減少電源耗損，也能降低廢熱產生，使電路板溫度更低。

絕佳靜電保護設計

在主機板電路板的接地層裡採用2盎司純銅設計，可提高10%可靠性的靜電放電(ESD)保護。2盎司純銅設計可以承受更多的ESD脈衝，對保護主機板元件及防止漏電是相當重要。
