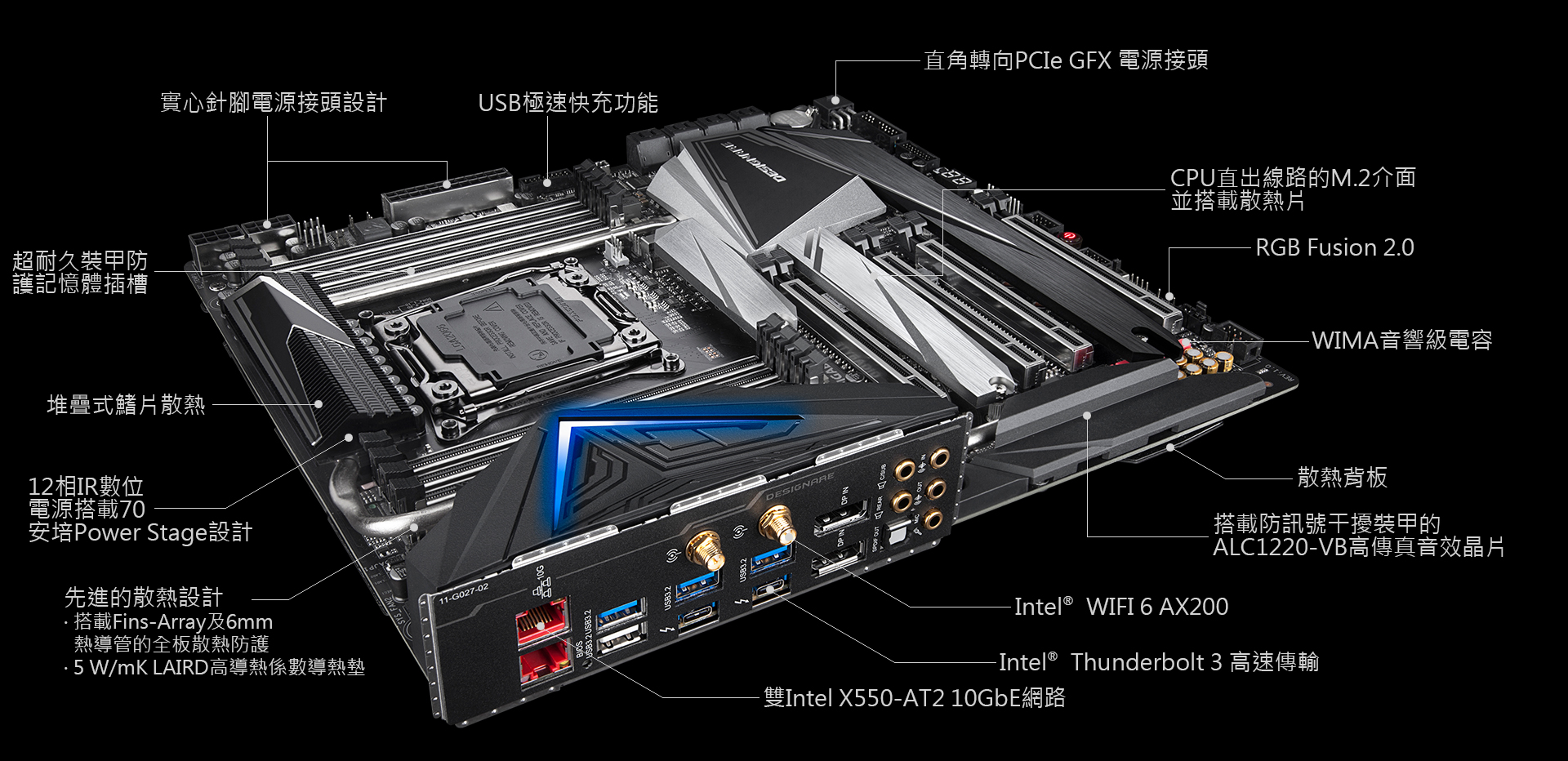

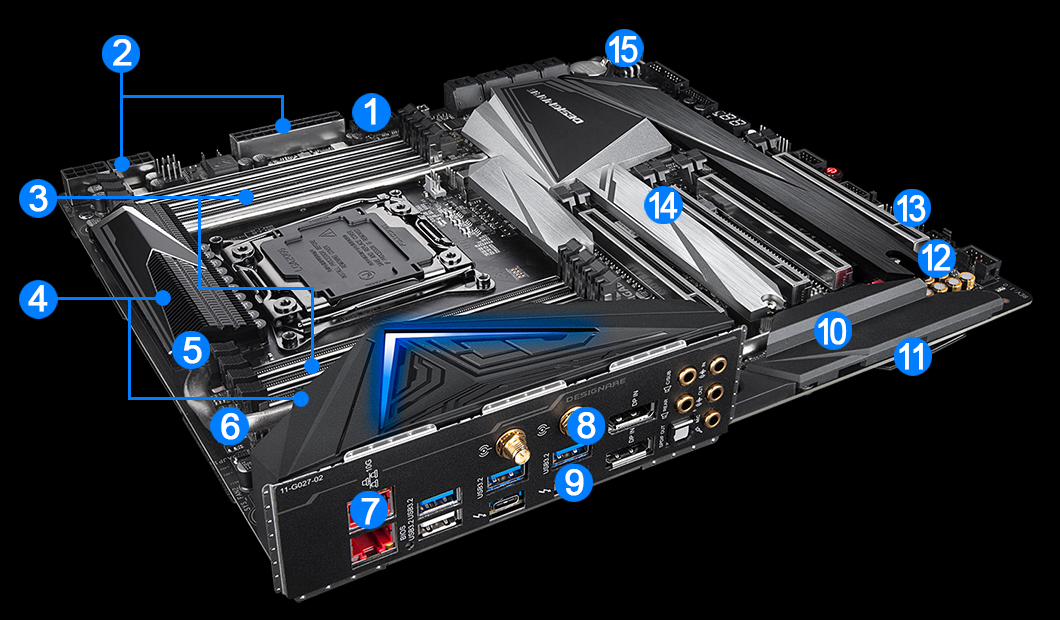

規格總覽
1

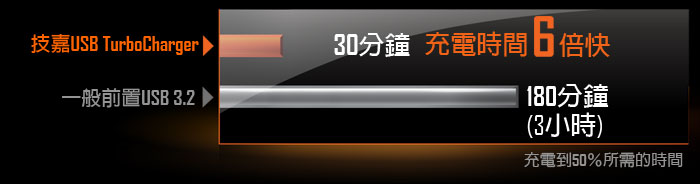

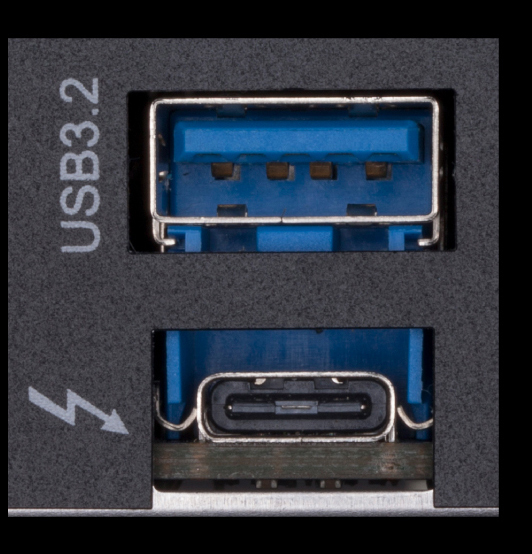

USB極速快充功能
2

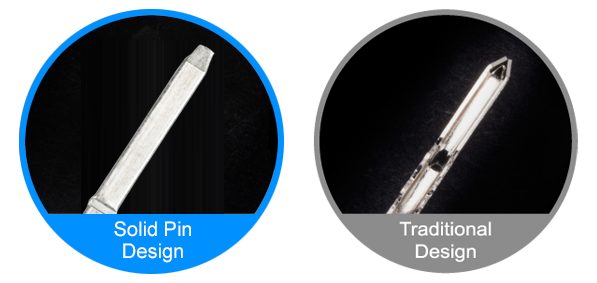

實心針腳電源接頭設計
3

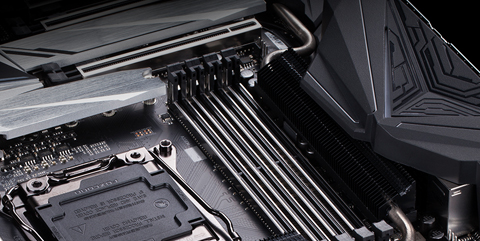

超耐久裝甲防護記憶體插槽
4
堆疊式鰭片散熱
5
12相IR數位電源搭載70安培Power Stage設計
6
先進的散熱設計
• 搭載Fins-Array及6mm熱導管的全板散熱防護
• 5 W/mK LAIRD高導熱係數導熱墊
7
雙Intel X550-AT2 10GbE網路
8
Intel® WIFI 6 AX200
9

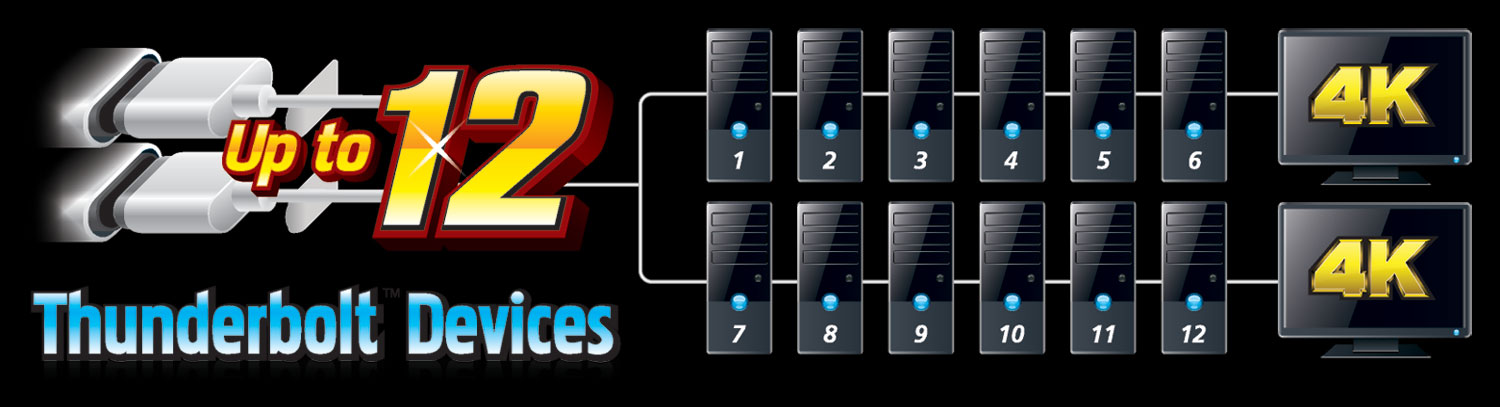

Intel® Thunderbolt 3 高速傳輸
10
搭載防訊號干擾裝甲的ALC1220-VB高傳真音效晶片
11
散熱背板
12
WIMA音響級電容
13
RGB Fusion 2.0
14
CPU直出線路的M.2介面並搭載散熱片
15
直角轉向PCIe GFX 電源接頭

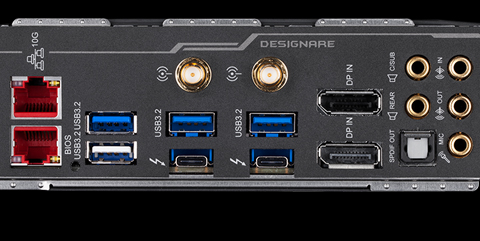

內建新世代傳輸介面

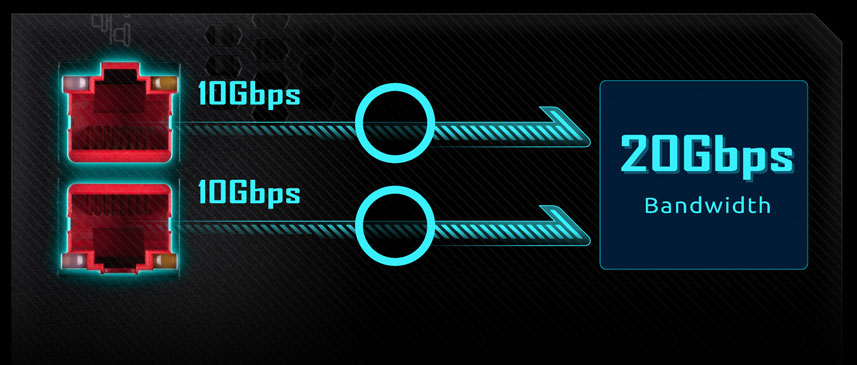

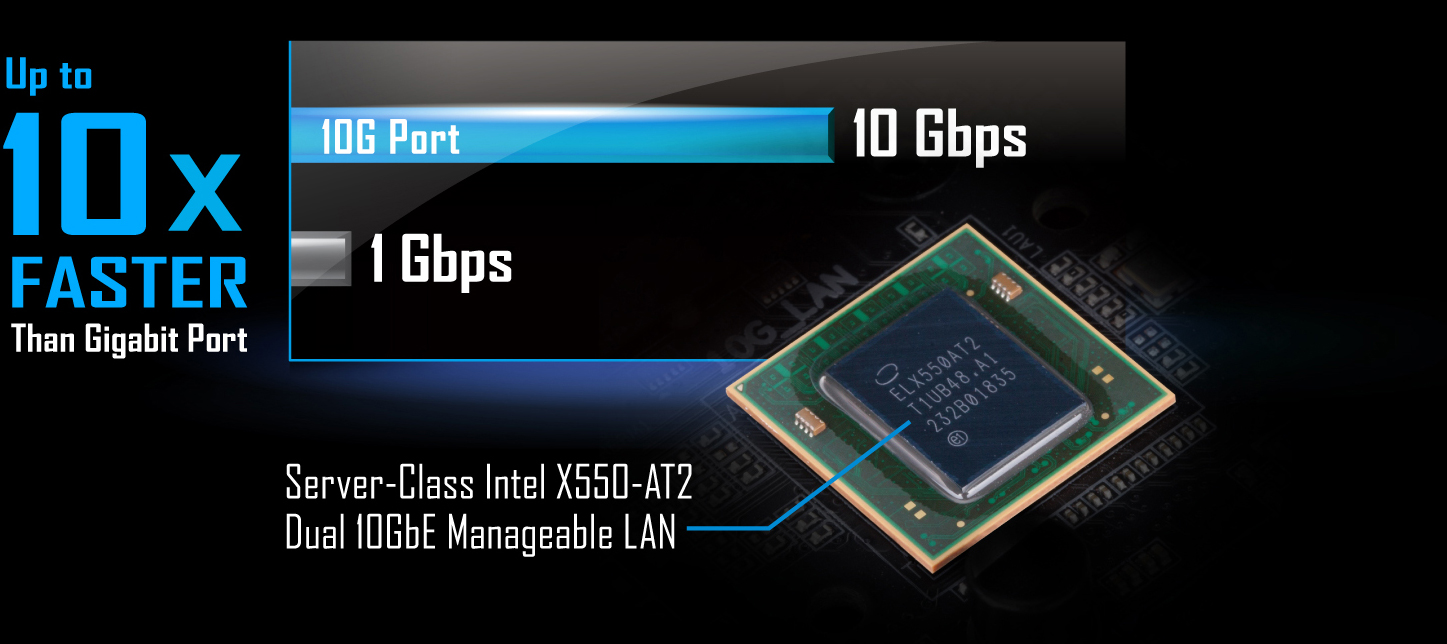

伺服器等級雙Intel® X550-AT2 10GbE乙太網路
預載兩組伺服器等級Intel® X550-AT2網路晶片,為系統提供雙10GbE網路傳輸,搭配頻寬管理應用程式,進一步提高了客戶端之間的網路連接效能和漣網可靠度性。

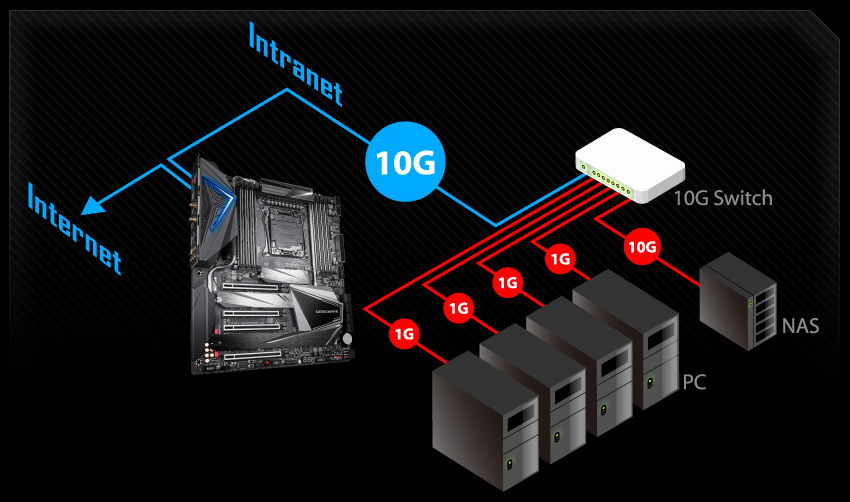

雙10GbE網路的優勢
高效能
超穩定
超安全
Link Aggregation 技術加持提共高頻寬

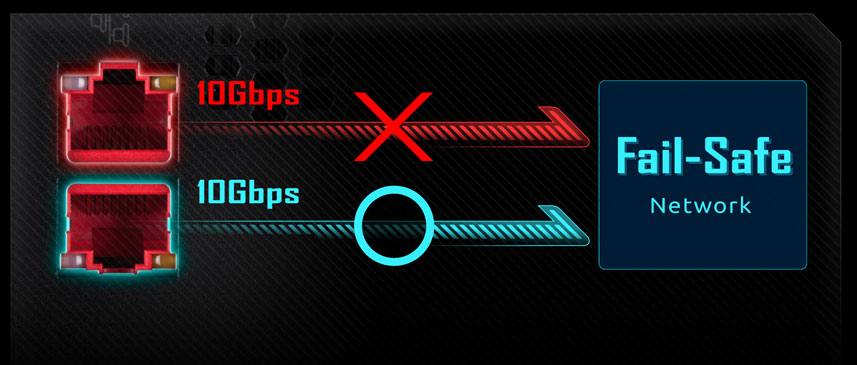

具有兩組獨立Internet線路更高的容錯能力
兩個獨立的10G網路連接埠分別提供外網和區網使用,並可獨立控管
無與倫比的效能

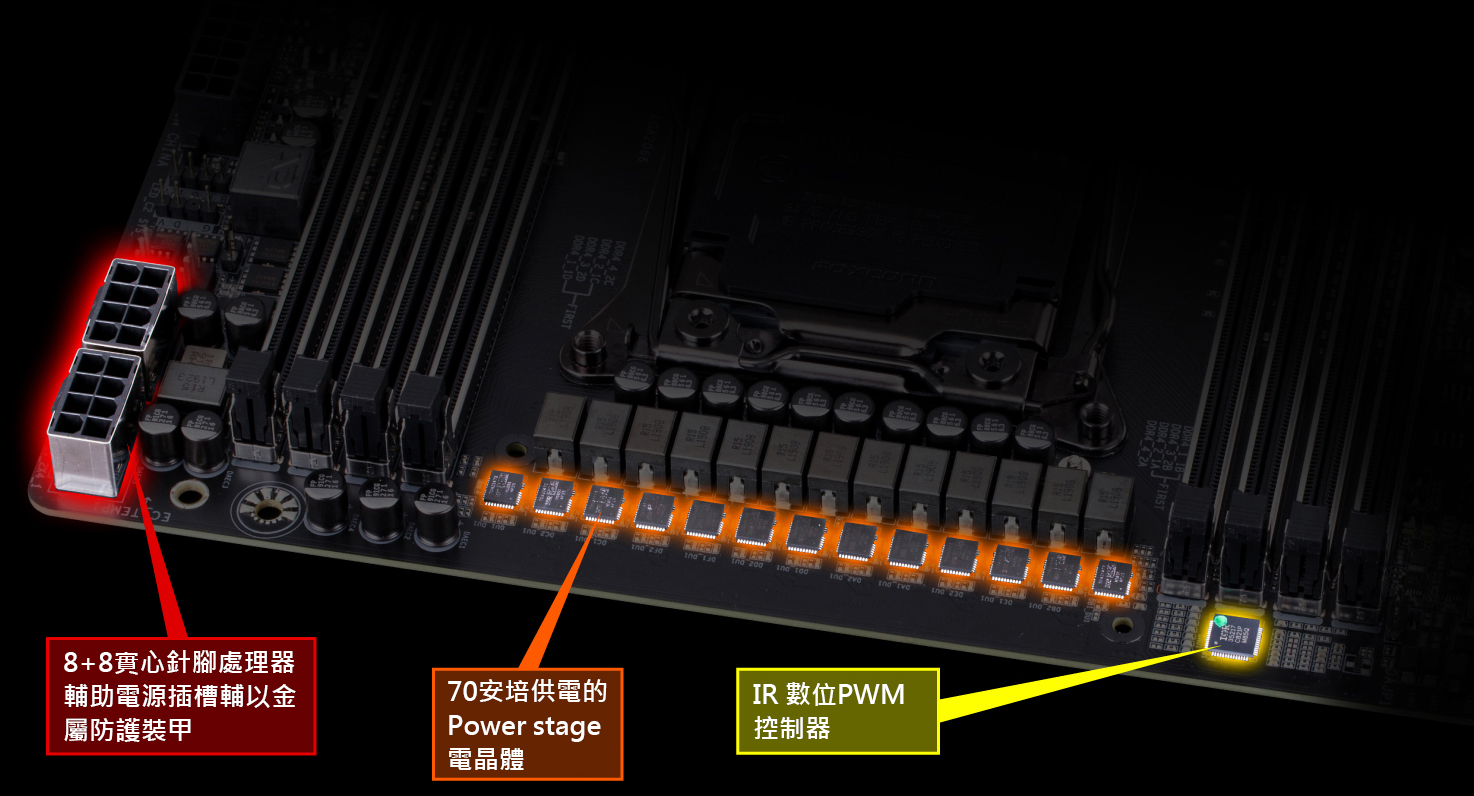

12相IR全數位電源設計輔以70安培 Power Stage
為了釋放全新Intel® 18核心處理器的全部潛力,主機板需要最佳的處理器電源供應設計。 憑藉最優質的零組件和技嘉研發設計能力,讓主機板。X299X DESIGNARE 10G成為市場上無可比擬的主機板。
12相數位電源設計:
• 採用單相可處理70安培供電的Power stage電晶體
• 搭載超高耐電流電晶體
• 有效降低溫度
• 提供伺服器等級可靠性

X299X DESIGNARE 10G主機板使用全IR數位處理器電源設計,包括數位PWM 控制晶片及 Power stage 電晶體,提供單相最高70安培的電流處理能力,14相總共可以處理840安培。 這些全數位設計的零組件,搭配8+8實心處理器輔助電源接頭,可精準地提供主機板上各個關鍵零組件所需的穩定電力,讓玩家進一步榨出最新18核心的Intel® Core™X處理器的極致效能。
全新設計的散熱解決方案
多核高頻率處理器的功耗比以往來得高,所以需要更好的散熱解決方案來榨出效能極限。為了提供主機板完整的散熱防護,我們努力尋找出明確且有效的方式。X299X DESIGNARE 10G採用Fins-Array堆疊式鰭片搭配6mm大口徑熱導管,提供全板散熱防保護,與相同尺寸的一般散熱片散熱器相比,堆疊式鰭片散熱片可增加3倍的散熱面積。 加上使用1.5mm厚,5W / mK的LAIRD高導熱係數導熱墊,在相同時間可傳遞的熱量是普通導熱墊的2.7倍。而6mm熱管有助於在散熱器之間傳遞熱量,從而更快地達到熱平衡。
1. Fins-Array
與相同尺寸的傳統散熱片相比,Fins-Array設計的散熱面積增加了300%。
2. 高導熱係數背板導熱墊
透過使用1.5mm厚,5W/mK 的LAIRD導熱墊,同時傳輸比一般導熱墊多2.7倍的熱量。
3. 鋁質散散熱底板
底板有效增加主機板強度,強化整體散熱效果。
4. 3x 6mm熱導管
熱導管有助於更快讓Fins-Array散熱片和電晶體之間的熱量傳遞達到平衡。

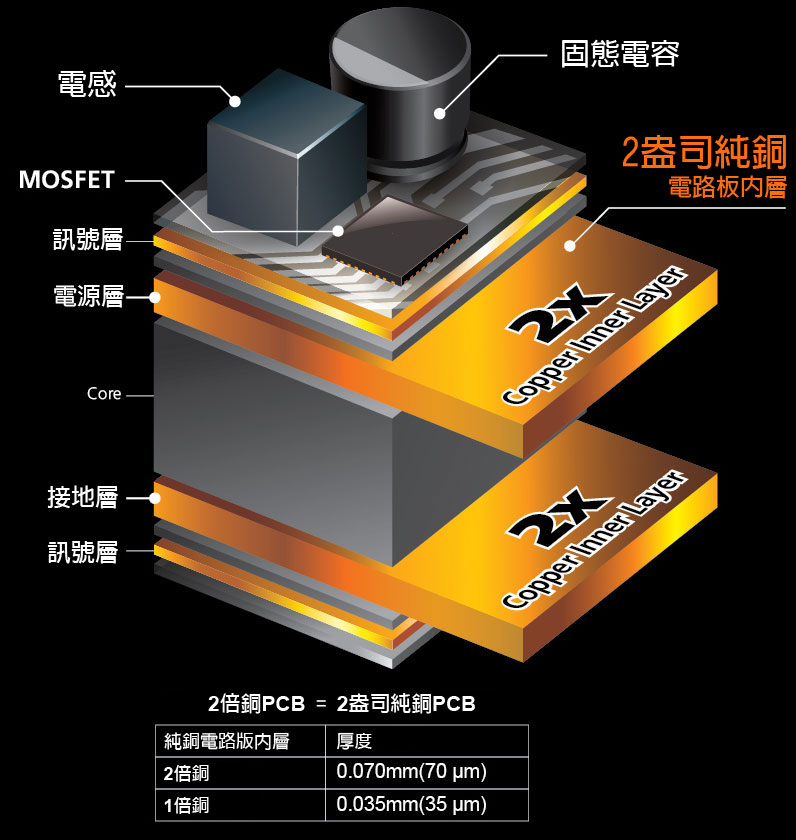

技嘉獨家兩倍銅電路板設計,提供電源相位與零組件之間足夠的電力,以掌控比一般負載更高的電力需求,並降低處理器週邊等關鍵區域在電源供應時所產生的廢熱。而確保主機板可以處理在超頻時額外增加的電力需求, 這是非常重要的課題。
支援高達DDR4 XMP 4333MHz以上頻率*
技嘉經過嚴格的測試及驗證以確保主機板的相容性及效能,為玩家提供超頻到DDR4 4333MHz以上超高頻率所需的堅強品質後盾。
散熱解決方案

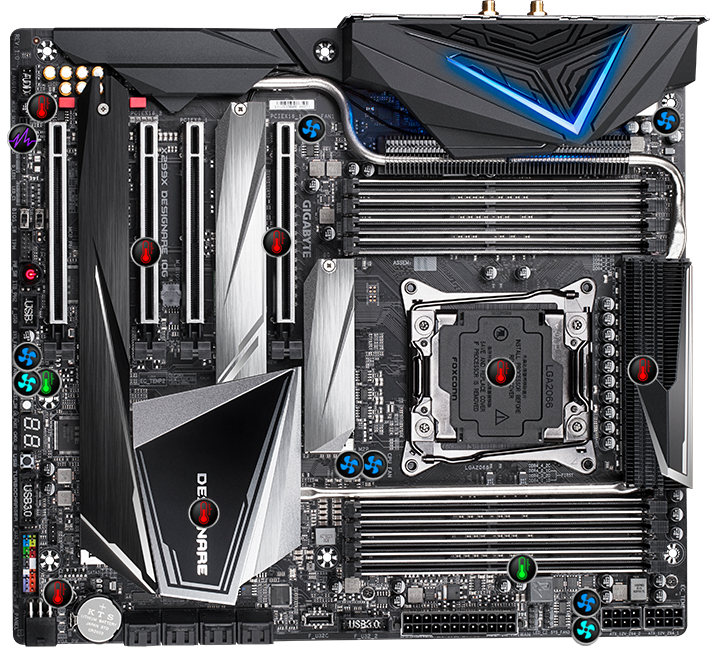

Smart Fan 5
透過 Smart Fan 5,玩家可以確保主機在高效能運作的同時,也兼顧低溫的需求。Smart Fan 5 可以讓玩家自定義風扇接頭所能控制的風扇配置,以因應主機板上測溫點所偵測到的溫度變化,並即時執行降溫動作。此外,Smart Fan 5 全面支援複合式風扇接頭,除了可搭配各類採用PWM和電壓模式控制的風扇之外,更是連接水冷幫浦的最佳選擇。
風扇接頭
外部風扇/幫浦接頭
內部溫度偵測點
外接溫度偵測接頭
噪音檢測線
不同型號的風扇接頭和溫度傳感器的數量不同。Smart Fan 5功能可能因型號而異。
溫度偵測點
複合式風扇接頭
2條溫度偵測擴充線
1條噪音偵測擴充接頭
■ 8個風扇/水冷幫浦接頭
■ 7個測溫點
■ 2個測溫點擴充接頭
■ 1條噪音偵測擴充線
■ 全複合式風扇接頭
■ 可自定義式風扇接頭及測溫點
■ 支援最高24W(2AX12V) 電流以因應高階風扇使用,並內建過電流保護機制
■ 直覺且友善的風扇調整控制介面

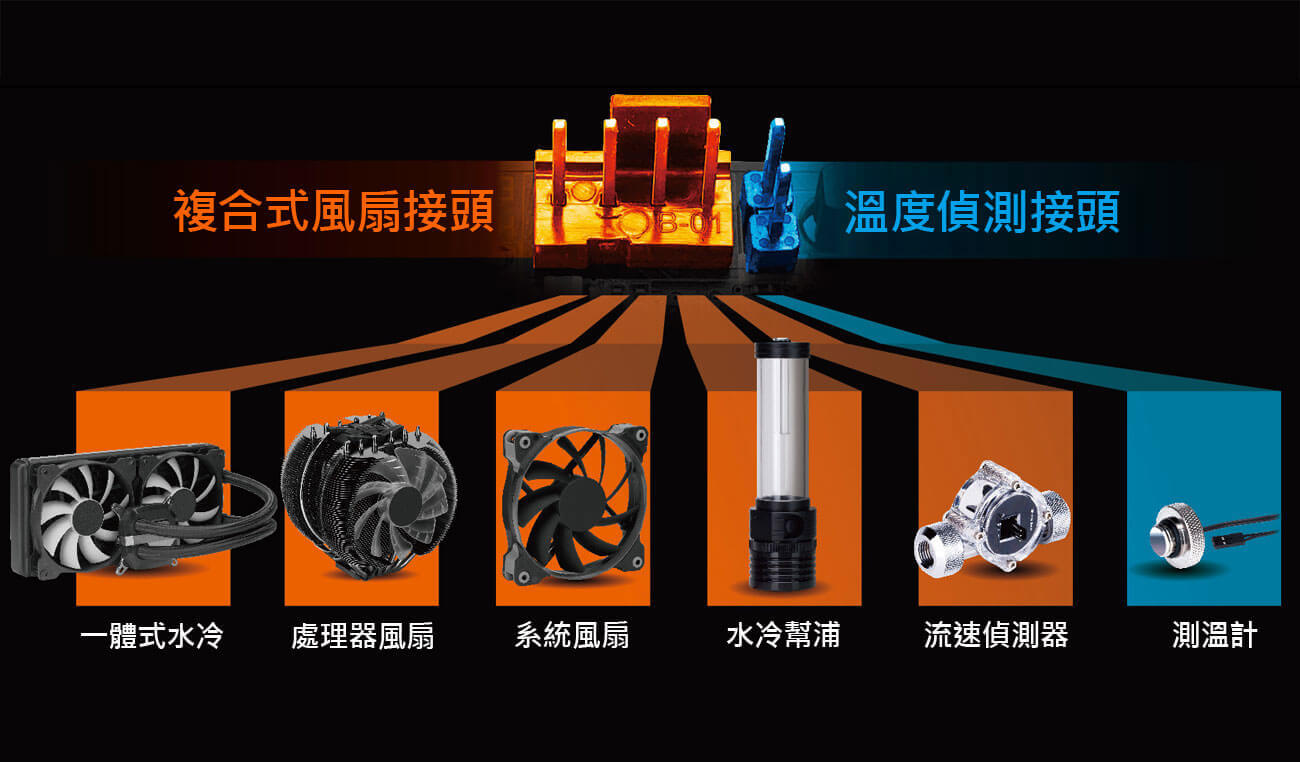

全複合式風扇接頭及溫度偵測接頭
最新的Smart Fan 5支援水冷系統相當重要的流速偵測器及測溫計配置,讓玩家依照系統負載及使用狀況輕鬆掌握水冷系統的運作狀態。
• 全複合式風扇接頭會檢測散熱設備是使用PWM還是電壓模式,並自動切換到相應地設定。

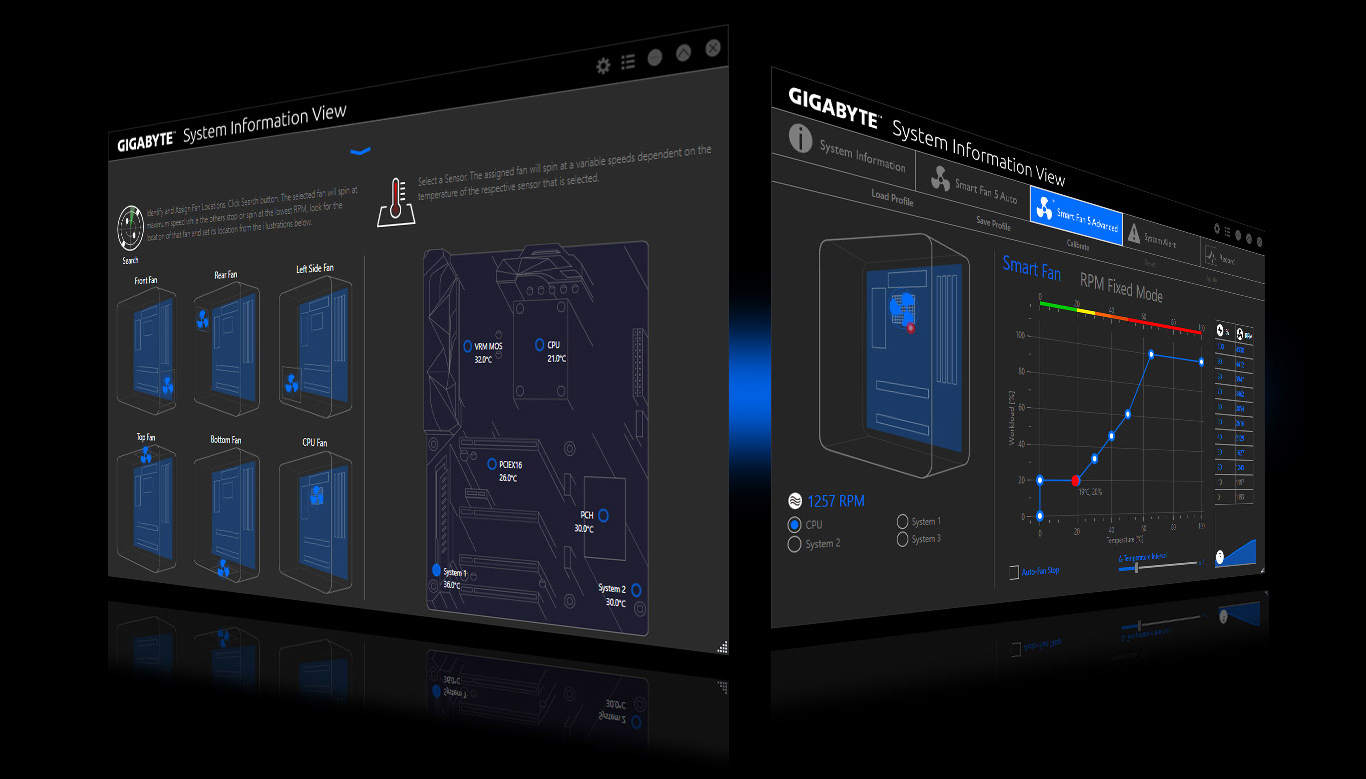

全新 Smart Fan 5 軟體
玩家可以依據需求及系統運作狀況,在靜音與全速運轉之間自由選擇。
透過直覺且簡單的使用者介面,來調整每一個風扇或水冷幫浦的轉速曲線,並定義其偵測到特定溫度時,以不同轉速來進行散熱。
* 圖片僅供參考。
音效系統
ALC1220-VB 提供更深層的遊戲體驗 ViBes
全新Realtek 頂級高傳真音效晶片

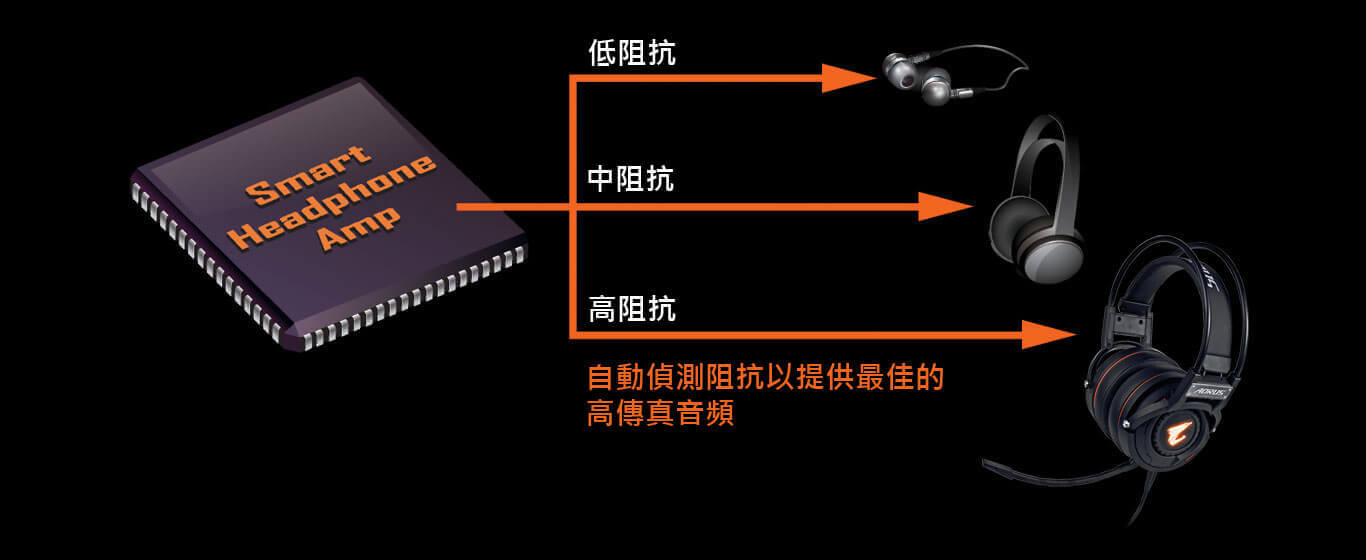

ALC1220音效晶片提供120dB(A) 超高訊噪比音效,並內建 Smart Headphone Amp技術,可自動偵測耳機的阻抗值,提供最佳的音效動態特性,避免音量過低或失真,甚至爆音或輸出功率過大導致耳機毀損等情況的產生。 而全新的 VB 系列音效控制晶片,提供前置/後窗麥克風訊噪比SNR高達110 / 114dB(A),讓您的聲音充滿活力。

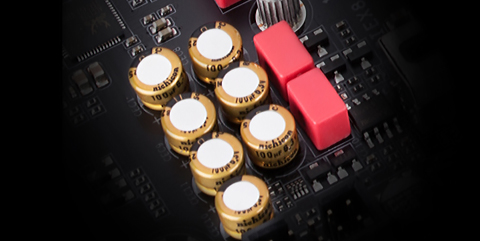

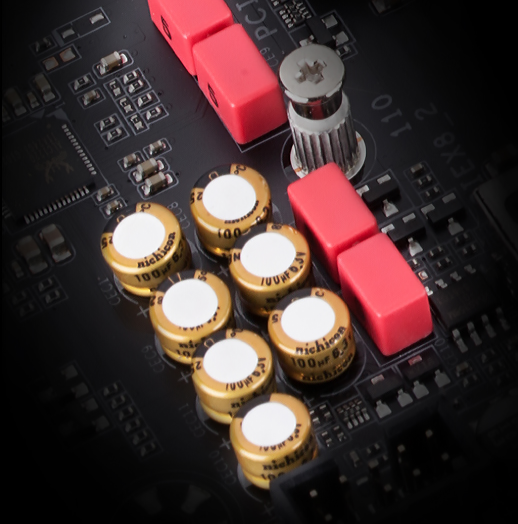

WIMA Hi-Fi等級音效電容
DESIGNARE系列主機板,採用WIMA Hi-Fi FKP2 等級音效電容。其中 Fine Gold高階音效專用電容採用先進的技術,充分表現沉穩的重低音和清晰的高頻音效,讓整體的音質表現更加豐富,而WIMA FKP2 音效電容,更是常被運用於高檔的Hi-Fi音響系統。這些優質的用料,搭配獨家AMP-UP Audio技術,為追求完美音質的發燒友及玩家,提供最佳整合型音效的解決方案。


DTS :X® Ultra
讓玩家使用任何耳機或揚聲器進行遊戲實,都可以感受真實再現、定位精確的3D音效體驗。
DTS:X® Ultra可依據聲道、場景及不同物件進行針對各種耳機和揚聲器進行即時校正,提供DTS® 編解碼器的後級處理增強功能和設備級別調整。 DTS Sound Unbound功能利用Microsoft Spatial技術,為遊戲提供了最真實的3D音效體驗。透過DTS Headphone:X提供的高沉浸感,意味著聆聽者可以從本身的上方,下方或周圍聽到固定和移動的聲音。這些聲音都以驚人的外化和精確的本定位傳遞給聆聽者。

想進一步了解DTS Sound Unbound所提供的沉浸式遊戲聲音體驗,請參閱 https://dts.com/sound-unbound-app
* DTS Sound Unbound需要Windows 10中的最新Windows更新,請將Windows 10作業系統升級到Win10 Build 18898或更高版本。


DTS:X Ultra技術說明影片
DTS:X Ultra體驗影片
不再因通訊問題
錯失攻擊良機

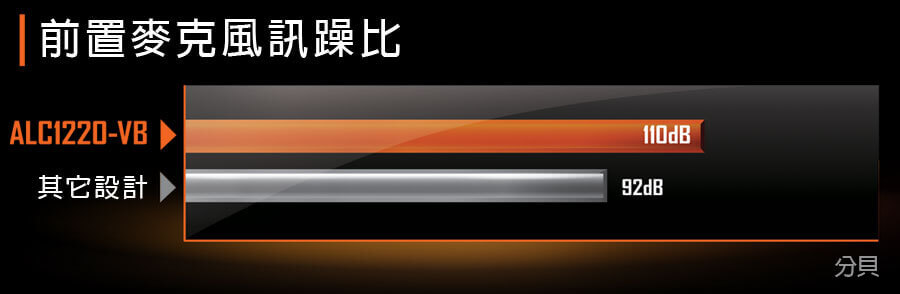

ALC1220-VB 提供更高的麥克風輸入訊噪比,可讓遊戲對戰時的對話聲音更清晰,避免戰略溝通時因通訊問題錯失攻擊良機,讓您不再是那位把GO! GO! GO! 聽成 NO! NO! NO!的豬隊友。
超耐久設計

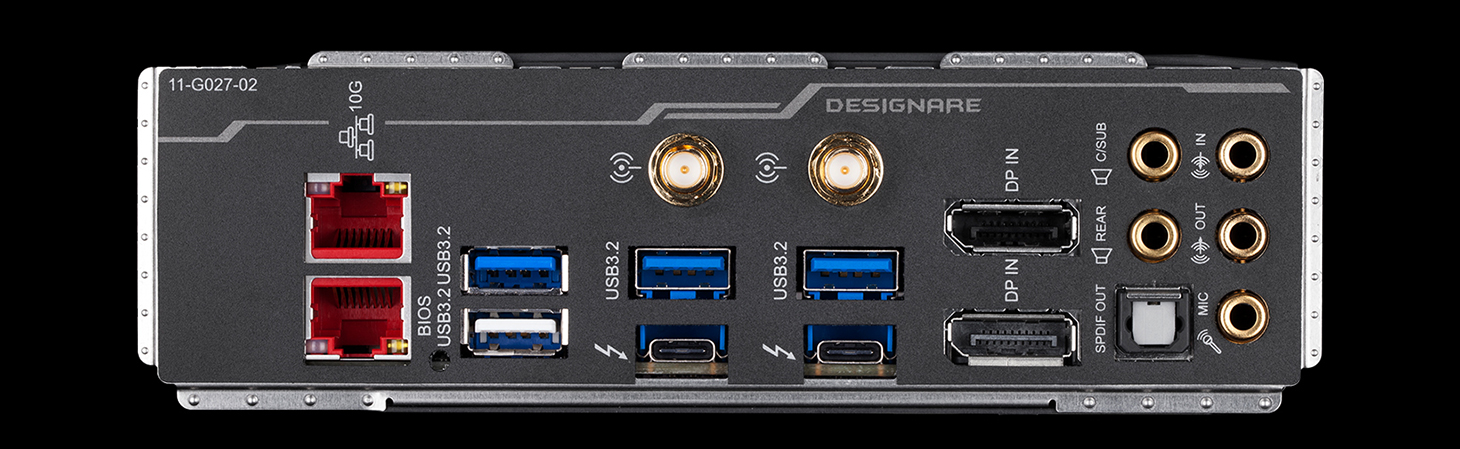

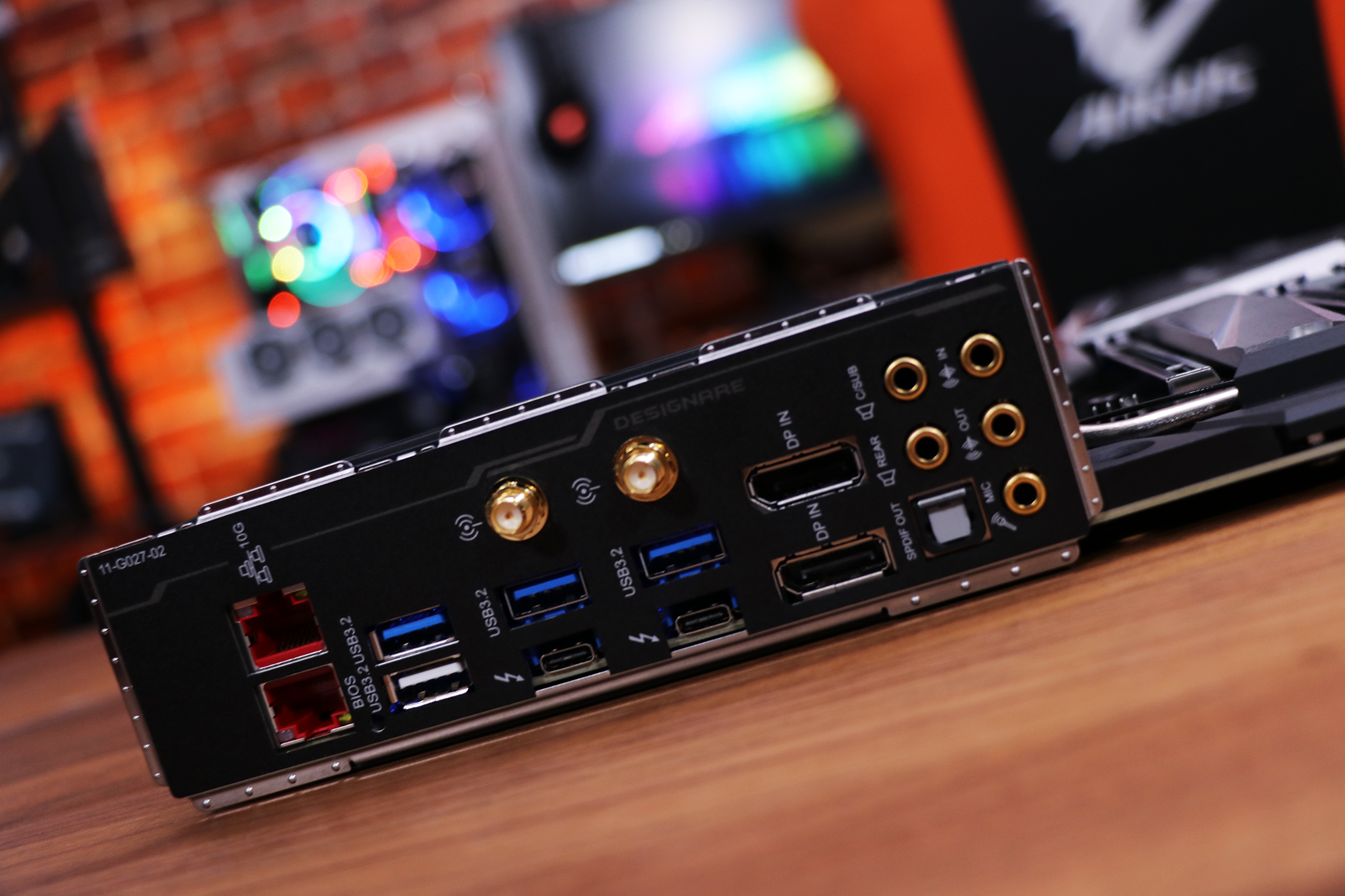

一體式I/O背板裝甲
耐用且便於安裝的設計
在一體式I / O背板裝甲的加持下,組裝技嘉超耐久電腦主機將更加輕鬆便捷。玩家可以通過預安裝的I / O背板裝甲的耐用設計獲得出色的耐用性。

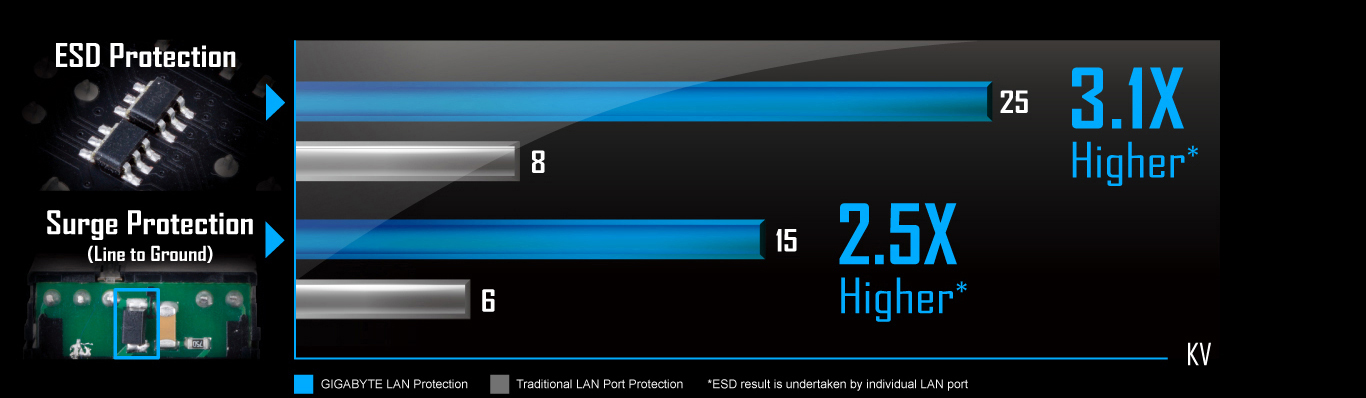

業界領先的抗靜電及抗突波防護功能
技嘉主機板所使用的IC晶片提供比傳統晶片高三倍的靜電防護能力。這樣的用料可以提供主機板更佳的防護,透過這種優質元件的使用,降低電腦常見的靜電威脅。技嘉主機板配備特殊的抗突波IC晶片,可保護您的電腦及主機板不受電流突波的傷害,確保您的電腦不會因為電流供應或突發性的電壓不穩而受到傷害!
技嘉專利 雙重鎖定式支架
技嘉獨家 DualBIOS™ 設計
技嘉主機板內建技嘉獨家DualBIOS™技術,這項技術可以保護您電腦相當重要的組成部份--BIOS。技嘉DualBIOS™技術意味著您的主機板會內建包括"主BIOS"和"備用BIOS"兩顆實體晶片,讓使用者遠離病毒入侵、硬體毀損、超頻設置錯誤或BIOS更新過程中電源故障所造成BIOS毀損。
* 圖片僅供參考。

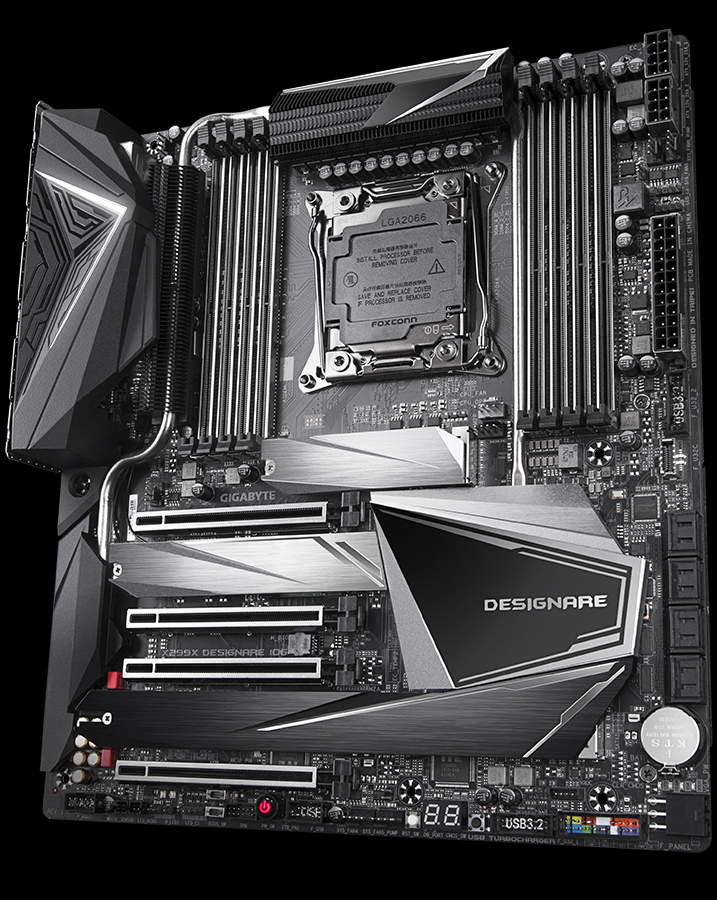

燈光效果

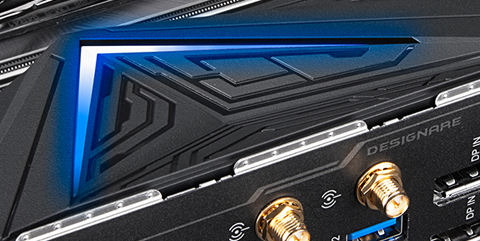

RGB Fusion 2.0
支持全彩RGB燈光效果
依照您的個人喜好,用色彩妝點您的下一台電腦主機,透過調整RGB燈條的顏色及模式,讓您的電腦更亮眼。
備註: 燈光呈現僅為模擬展示,實際效果則依型號不同而有所差異。
技嘉BIOS和應用程式
BIOS
* 圖片僅供參考。
全新使用者介面設定
全新簡易模式,在單一頁面顯示包括處理器時脈、記憶體資訊、儲存裝置、風扇狀況等重要硬體資訊。
我的最愛選單
將常用項目新增到我的最愛選單中以便快速搜尋及設定。
儲存裝置信息
顯示包括SATA, PCIE及M.2介面等各種儲存裝置的相關訊息。
設定變更提醒
在儲存BIOS設定前,列出本次所有BIOS變動項目,讓玩家再次快速確認所有調整的項目是否正確。
最佳化記憶體安裝狀態提醒
當玩家安裝兩組記憶體,卻以單通道模式運作時,跳出警示訊息,提醒玩家變更安裝設定。
圖型化Load Line電壓負載校正曲線
透過直覺的曲線圖,清楚地顯示每個負載線校準設定。

APP CENTER
技嘉 APP Center讓您輕鬆操控技嘉的應用程式,並發揮技嘉主機板的最高效益。 透過操作簡單且統一的使用者介面,技嘉APP Center將協助您更輕鬆地啟用所有技嘉應用程式、並能完整掌握更新資訊,甚至進一步下載最新的應用程式、驅動程式及BIOS。
* 圖片僅供參考。
EasyTune™
技嘉 EasyTune™簡單易用的玩家操作介面,方便玩家針對系統設定進行最佳化或在Windows 環境下輕鬆調校系統及記憶體的頻率與電壓。如果玩家不想自己慢慢調校系統,只要輕鬆啟用Smart Quick Boost一鍵自動超頻設定,立即讓效能大幅提昇。
* 圖片僅供參考。

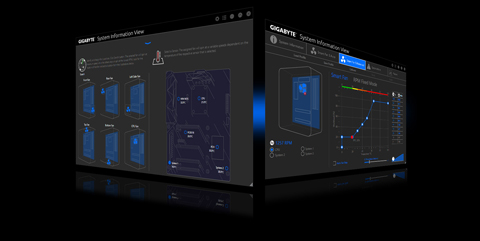

System Information Viewer
技嘉System Information Viewer 是一個超強的系統監控軟體,您可以透過它掌握目前的系統狀態並監控處理器、記憶體等元件的時脈、頻率;調效並規劃選定的風扇轉速變化狀況,當然您也可以設定系統或特定元件溫度過高警示,並紀錄電腦執行狀況。上面這些功能都可以透過System Information Viewer輕鬆設定達成,讓您隨時掌握系統的使用及健康狀況。
* 圖片僅供參考。
