設計概念

黑暗中的肅殺感

月朔星稀的郊野，獵鷹棲息在枝頭，銳利的眼神一閃，精準鎖定目標，沉穩不急躁的姿態展現出不怒而威的氣勢，等待時機成熟迅速出動一擊中的。AORUS產品將這樣肅殺氣氛營造在燈光效果中，隱約透出多變的氛圍，表達出在黑夜中的王者氣息。

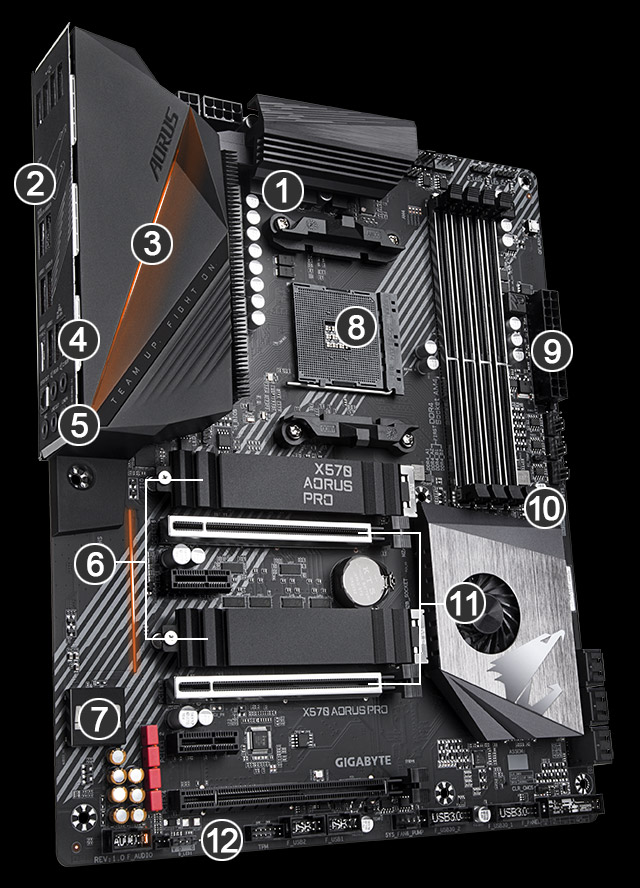

1
12+2相IR數位VRM方案搭配PowIRstage電晶體
• 6層2倍銅輔以PCIe 4.0 Mid-Loss PCB
2
HDMI 2.0
3
先進散熱設計
• Fins-Array散熱片
• 直觸式熱導管
• 5 W / mK LAIRD導熱片
4
Intel® 千兆乙太網路
• 搭載cFosSpeed網路最佳化技術
5

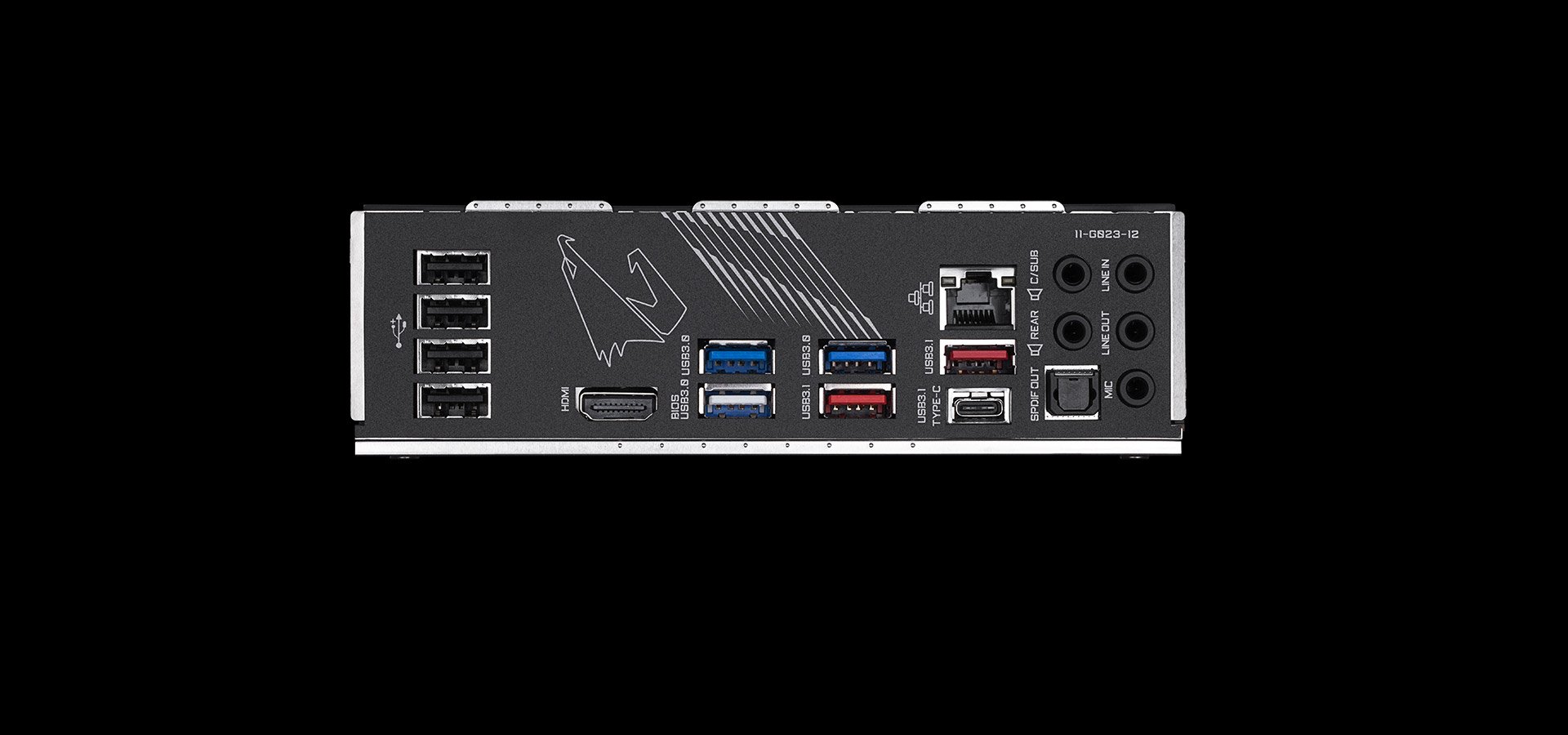

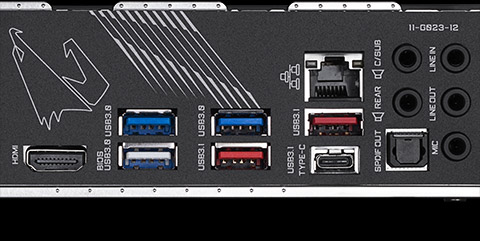

一體式I/O 裝甲
• Q-Flash Plus USB 接頭
• 後窗USB 3.2 Gen2 Type-C™
6

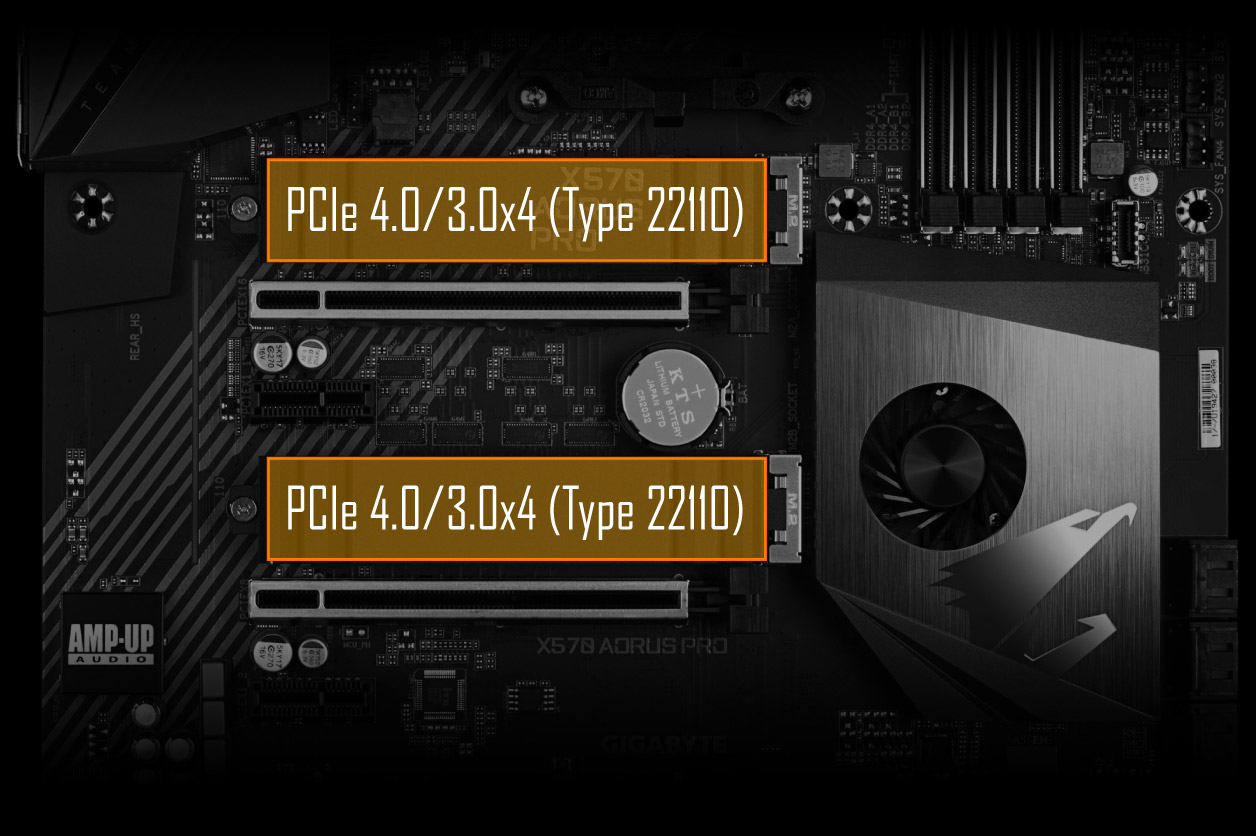

2組PCIe 4.0 X4 M.2插槽
• 支援PCIe 4.0 / 3.0 x4 NVMe
• 搭載2組散熱裝甲
7
高傳真音效解決方案

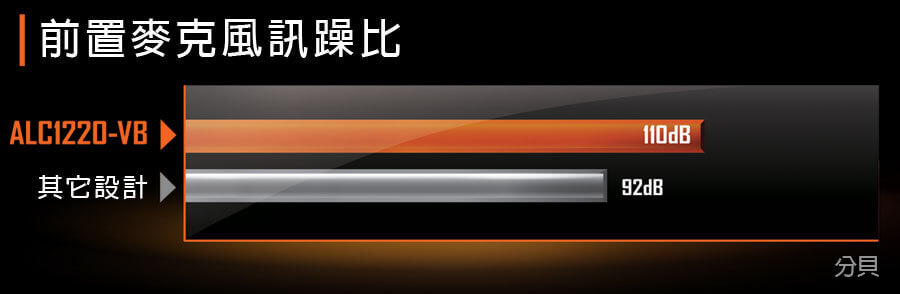

• ALC 1220-VB音校控制晶片
• 高階音效電容(WIMA & Nichicon Fine Gold)
8

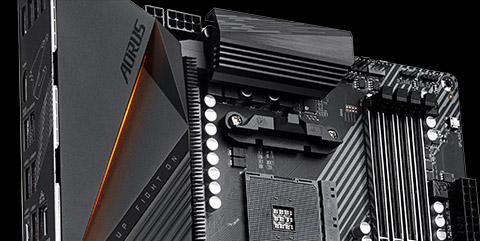

支援AMD Ryzen™系列處理器
• 雙通道DDR4,4組內建超耐裝甲的記憶體插槽
9
實心針腳電源接頭設計
• 1個24-pin ATX主電源插槽
• 8+4 pin ATX 12V電源插槽
10
前置USB 3.2 Gen2 Type-C™擴充接頭
11
PCIe 4.0 x16/x8/x4/x1 插槽
• 2組超耐久™ PCIE插槽防護裝甲
12
RGB FUSION 2.0
• 2個數位(可控制式)LED燈條電源插座
• 3個RGB LED燈條插座
完美支援AMD Ryzen™ 5000系列處理器
技嘉X570主機板採用AMD X570晶片組，支持最新AMD Ryzen™ 5000系列處理器，而全新的工藝設計更讓玩家可以進一步感受技嘉對新產品設計的用心。技嘉X570主機板內建豐富功能，其中PCIe 4.0及USB Type-C™ 等介面，搭配先進的音效品質和乙太網路設計，不但能滿足玩家對效能、音效及資料傳輸的各項需求，此外全新的電源散熱設計，可將AMD Ryzen™系列處理器的效能及功能發揮到極致，並提供玩家最佳使用體驗，技嘉X570主機板絕對是建構優質電競平台的最佳選擇。
相容於AMD Ryzen™ 5000, 4000, 3000, 2000系列處理器
AMD StoreMI 技術
技嘉X570主機板搭配AMD StoreMI技術，將激發您電腦的最大潛力。AMD StoreMI加快了傳統儲存裝置的的效能以縮短電腦啟動時間並強化使用者的整體體驗。 這款簡單易用的應用程式可以將SSD固態硬碟的速度與HDD傳統硬碟的高容量整合成單一儲存裝置，並提高讀/寫速度，提供媲美SSD固態硬碟的效能，讓電腦的儲存效能大幅提升，立即化身為高效能系統。

AMD StoreMI特點：
• 整合固態硬碟及傳統硬碟，讓電腦操作體驗更為快速、順暢與簡單
• 從系統開機到開啟應用程式，全面提升電腦的回應速度
• 不需額外成本便能讓單一磁碟兼具固態硬碟的效能與傳統硬碟的容量
• 智慧學習機制能記錄使用者的電腦操作模式，加速關鍵檔案讀取速度

詳細資訊請參考AMD官方網頁: https://www.amd.com/en/technologies/store-mi
AORUS PERFORMANCE
極致的供電設計
為了釋放第3代AMD Ryzen™處理器的全部潛力，主機板需要最佳的處理器電源供應設計。 憑藉最優質的零組件和技嘉研發設計能力，X570 AORUS是真正能掌控新處理器野獸般效能的主機板。
極致的供電設計

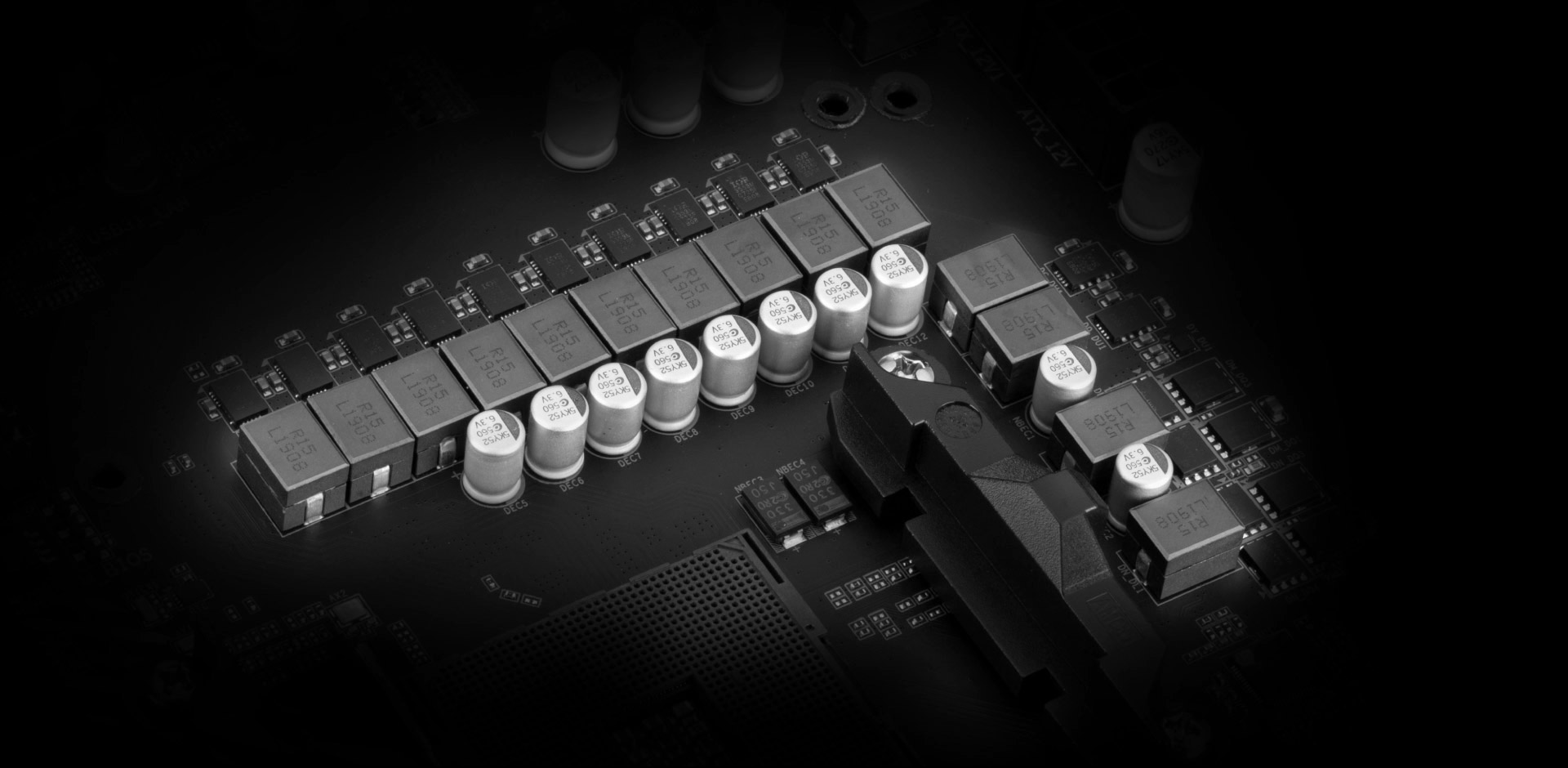

12+2相全數位電源設計
電源架構
2倍銅電路板

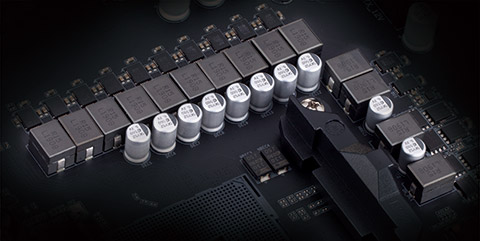

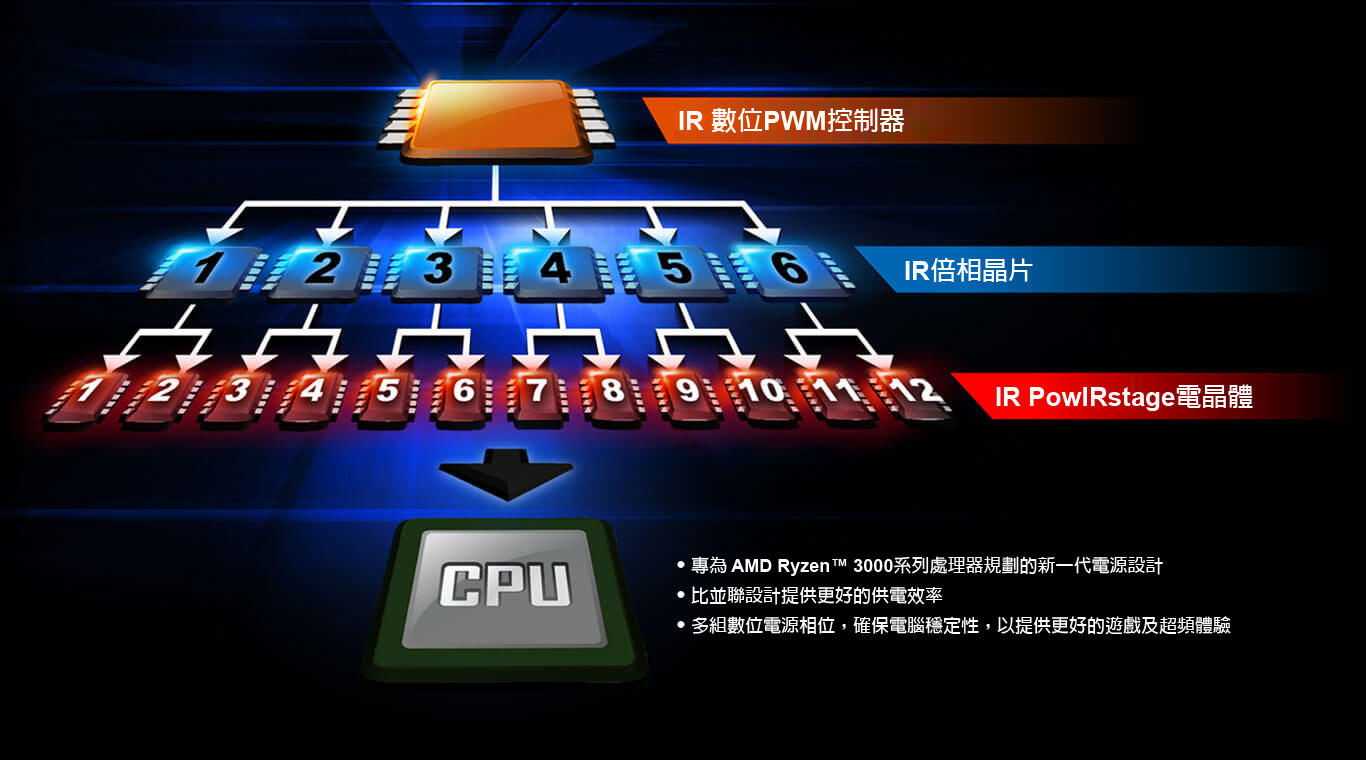

12+2相IR數位電源設計
  • 12+2相電源設計
  • 採用IR 3553晶片，單相可處理40安培供電
  • 有效降低溫度
  • 伺服器等級可靠性

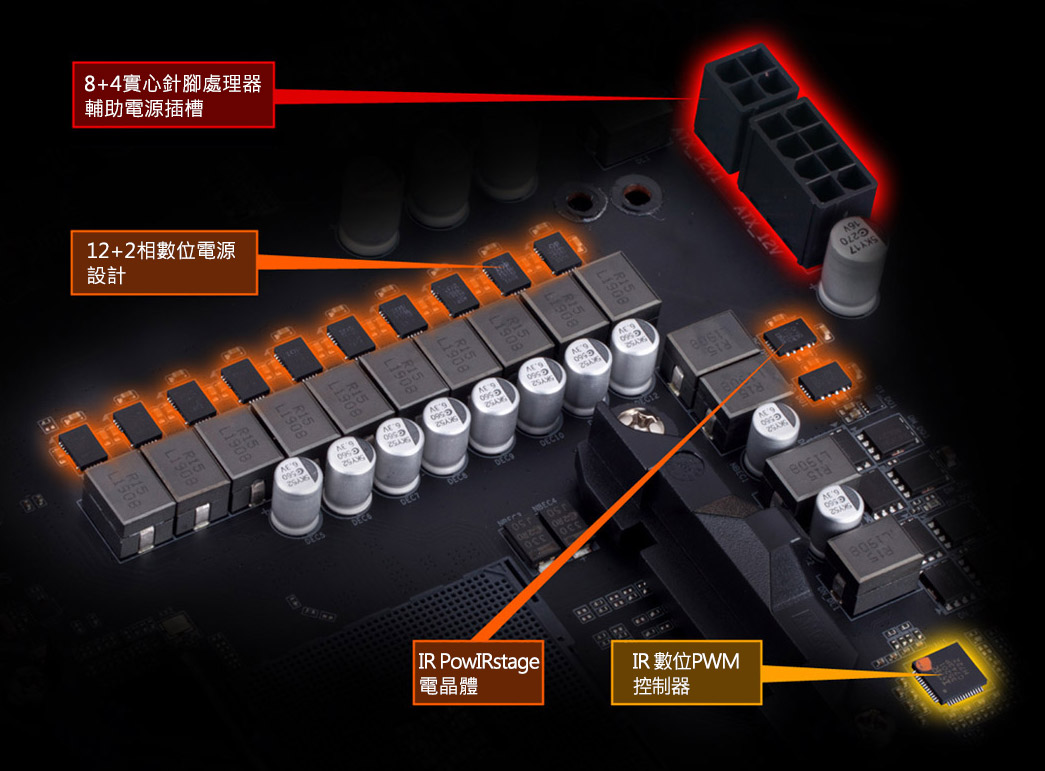

X570 AORUS PRO主機板使用全IR數位處理器電源設計，包括數位PWM 控制晶片及PowIRstage電晶體，提供單相最高40安培的電流處理能力。

這些全數位設計的零組件，搭配8+4實心處理器輔助電源接頭，可精準地提供主機板上各個關鍵零組件所需的穩定電力，讓玩家進一步榨出AMD最新AMD Ryzen 3000處理器的極致效能。

* 採用6相VRM倍相配置，平均電流負載

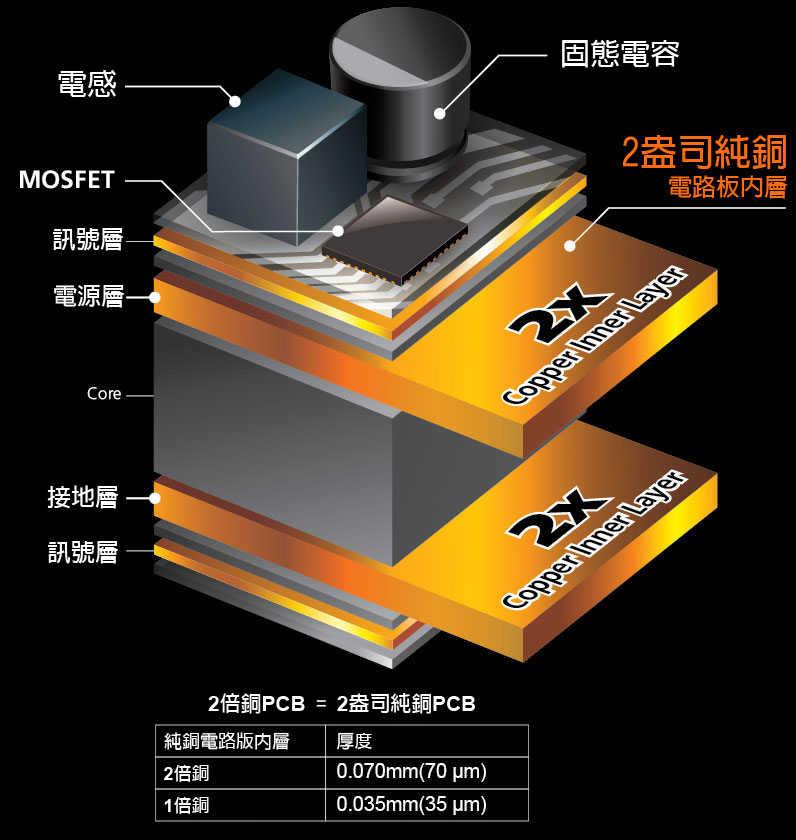

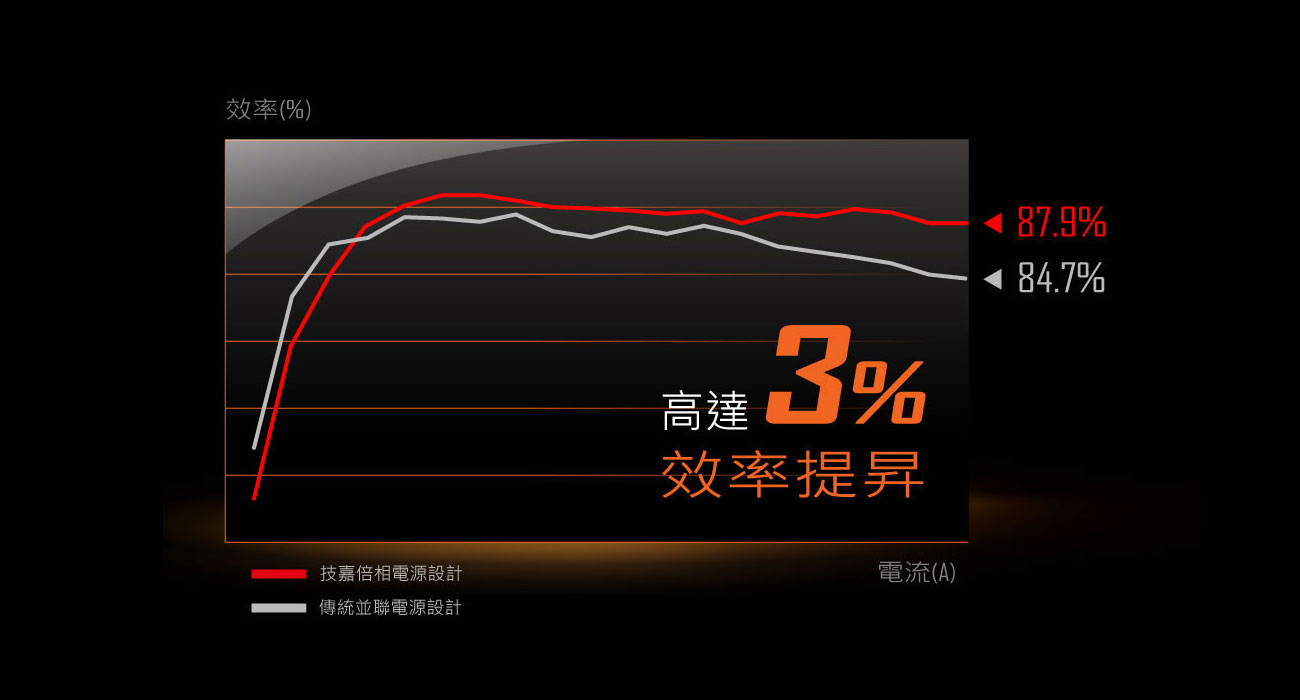

技嘉獨家兩倍銅電路板設計，提供電源相位與零組件之間足夠的電力，以掌控比一般負載更高的電力需求，並降低處理器週邊等關鍵區域在電源供應時所產生的廢熱。而確保主機板可以處理在超頻時額外增加的電力需求, 這是非常重要的課題。
先進的散熱解決方案

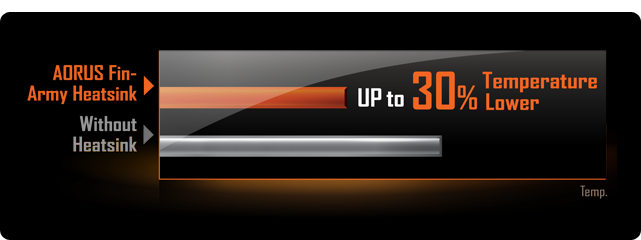

整合廣受媒體好評的Fins-Array堆疊式鰭片和直觸式熱導管，讓這片主機板在外觀設計和散熱性能之間達到完美平衡，讓發燒友、超頻玩家和專業遊戲玩家體驗比一般設計低30％的MOSFET溫度及更好的系統穩定性 。

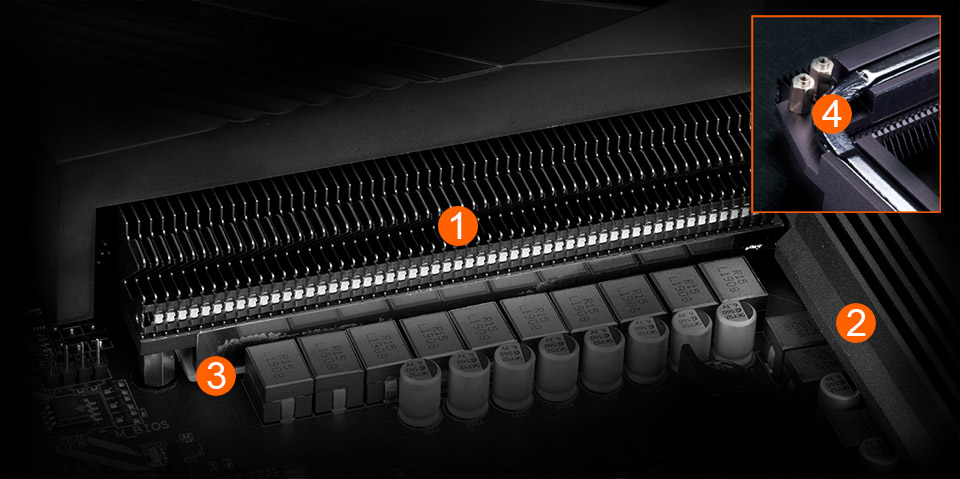

Fins-Array堆疊式鰭片搭配直觸式熱導管輔以高導熱係數導熱墊
X570 AORUS PRO使用Fins-Array堆疊式鰭片設計，提供比傳統鋁擠散熱片多三倍的散熱表面積，而直觸式熱導管更能有效將電晶體產生的廢熱導出，強化散熱效果。 透過使用1.5mm厚的LAIRD 5W/mK高導熱係數導熱墊，在同樣使用時間下，可比傳統導熱墊高2.7倍的散熱效果。
1. Fins-Array
堆疊式鰭片
Fins-Array設計加大了散熱面積，可比傳統設計提供更好的散熱效果。
2. 複合式剖溝散熱片
散熱片採用複合式剖溝設計，除了保留時尚外觀設計，更能有效增加散熱表面積，大規模提昇散熱效能
3. 高導熱係數背板導熱墊
高導熱係數背板導熱墊透過使用1.5mm厚，5W/mK 的LAIRD導熱墊，同時傳輸比一般導熱墊多2.7倍的熱量
4. 直觸式熱導管
熱導管直接接觸晶片組、電感及其他PWM組件，並連接到散熱鰭片，有效地處理PWM組件的產生的廢熱，強化系統散熱效果。

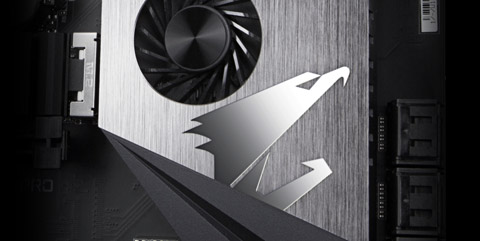

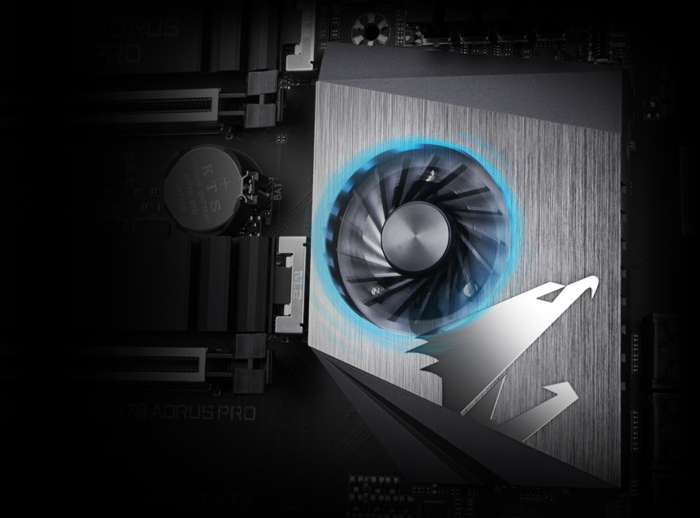

Smart Chipset Fan Heatsink
智能型風扇控制
  1. 提供安靜, 平衡及高效三種風扇運轉模式供使用者選擇，避免受噪音干擾並延長風扇壽命。

超高耐用度
  1. X570 主機板採用高品質滾珠軸承風扇，可穩定使用長達 60,000* 小時(MTBF)。

    2. *(MTBF)一種用來描述可靠度的標準，產品不間斷運作的時間。
全面PCIe 4.0設計
X570 AORUS再次推出全面PCIe 4.0設計，包括PCIe 4.0插槽，PCIe 4.0 M.2插槽，並為高階玩家和極限遊戲愛好者提供高度最佳化的性能和靈活性。
全面PCIe 4.0設計

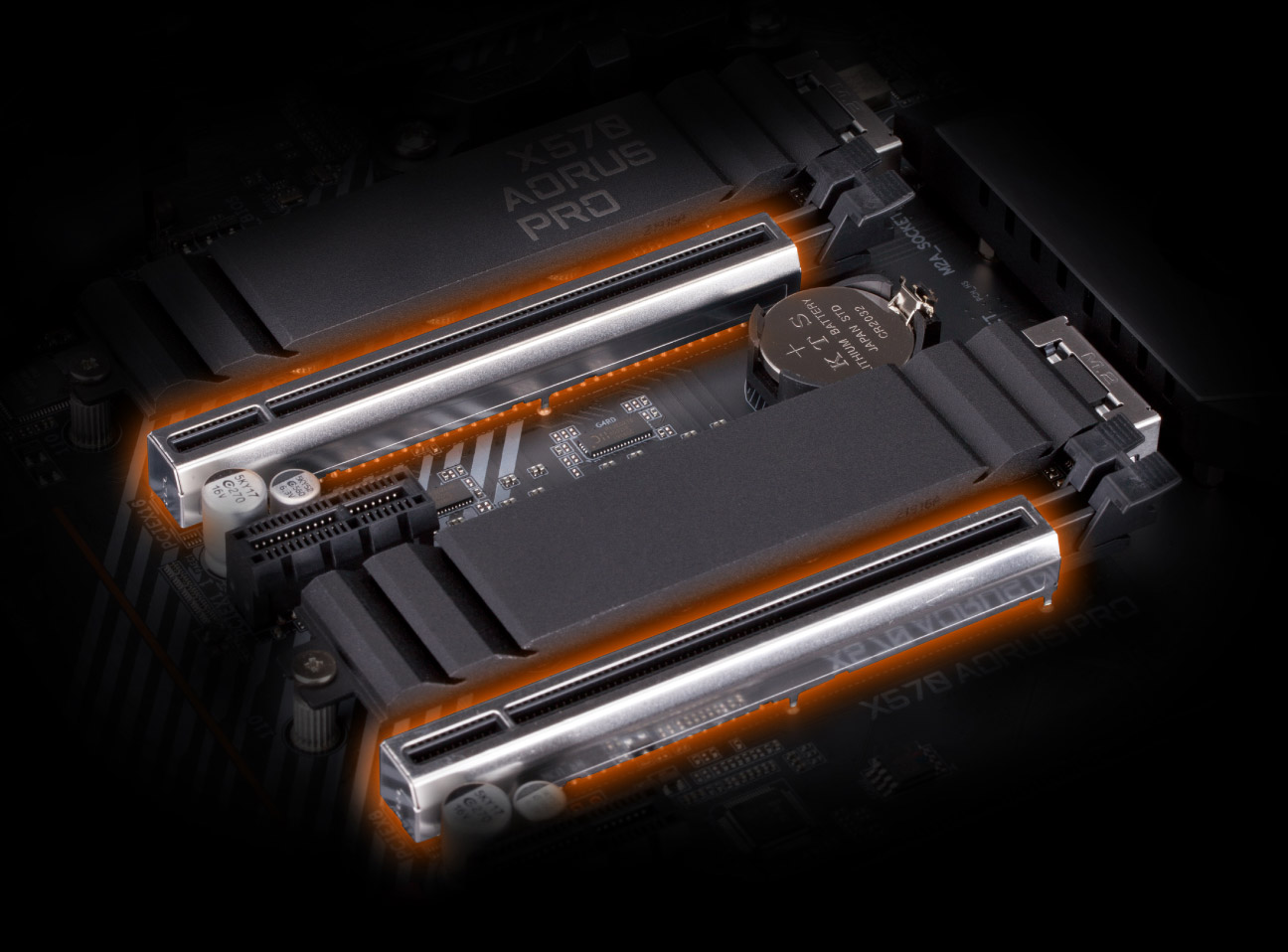

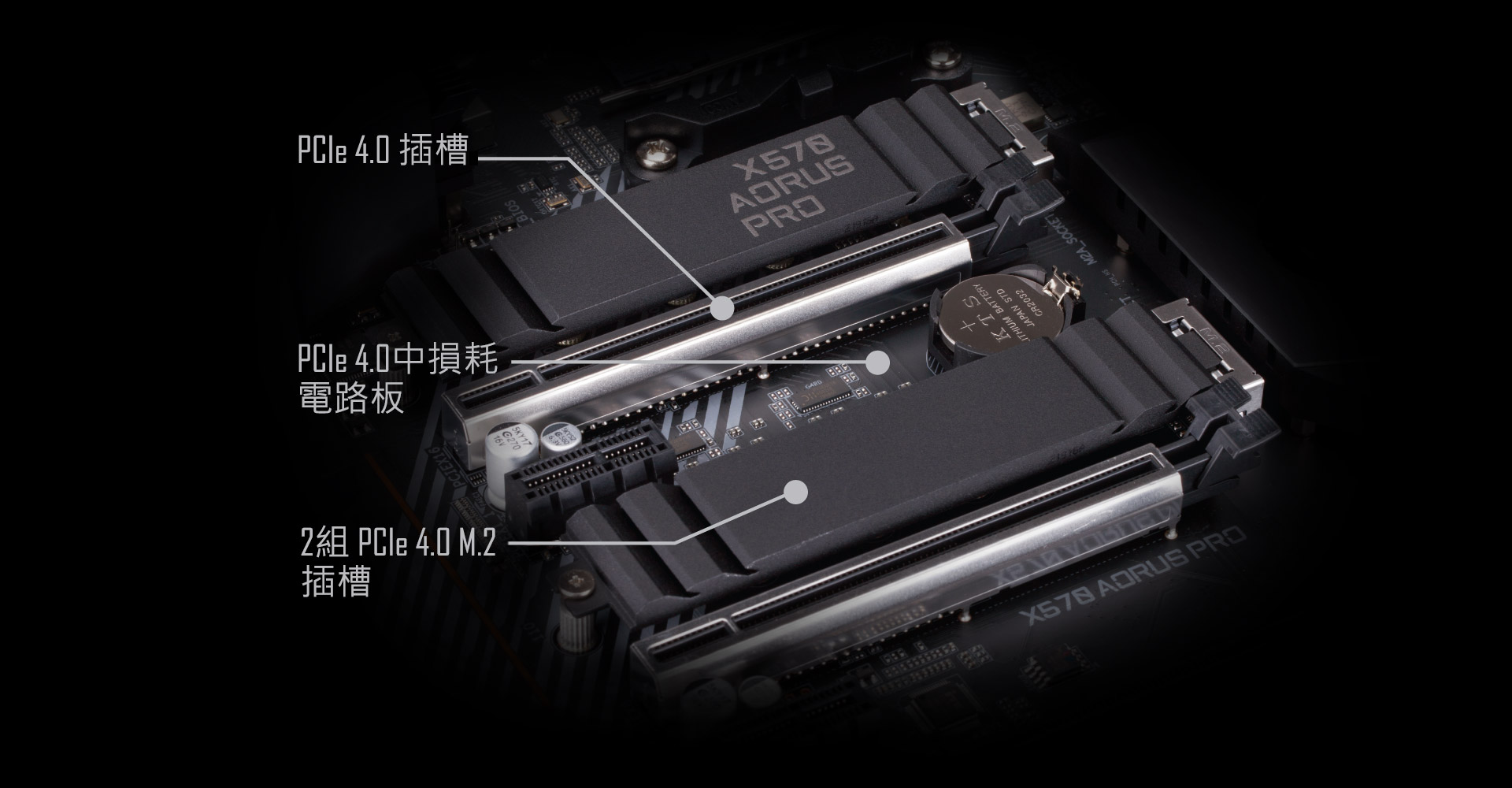

PCIe 4.0 硬體設計

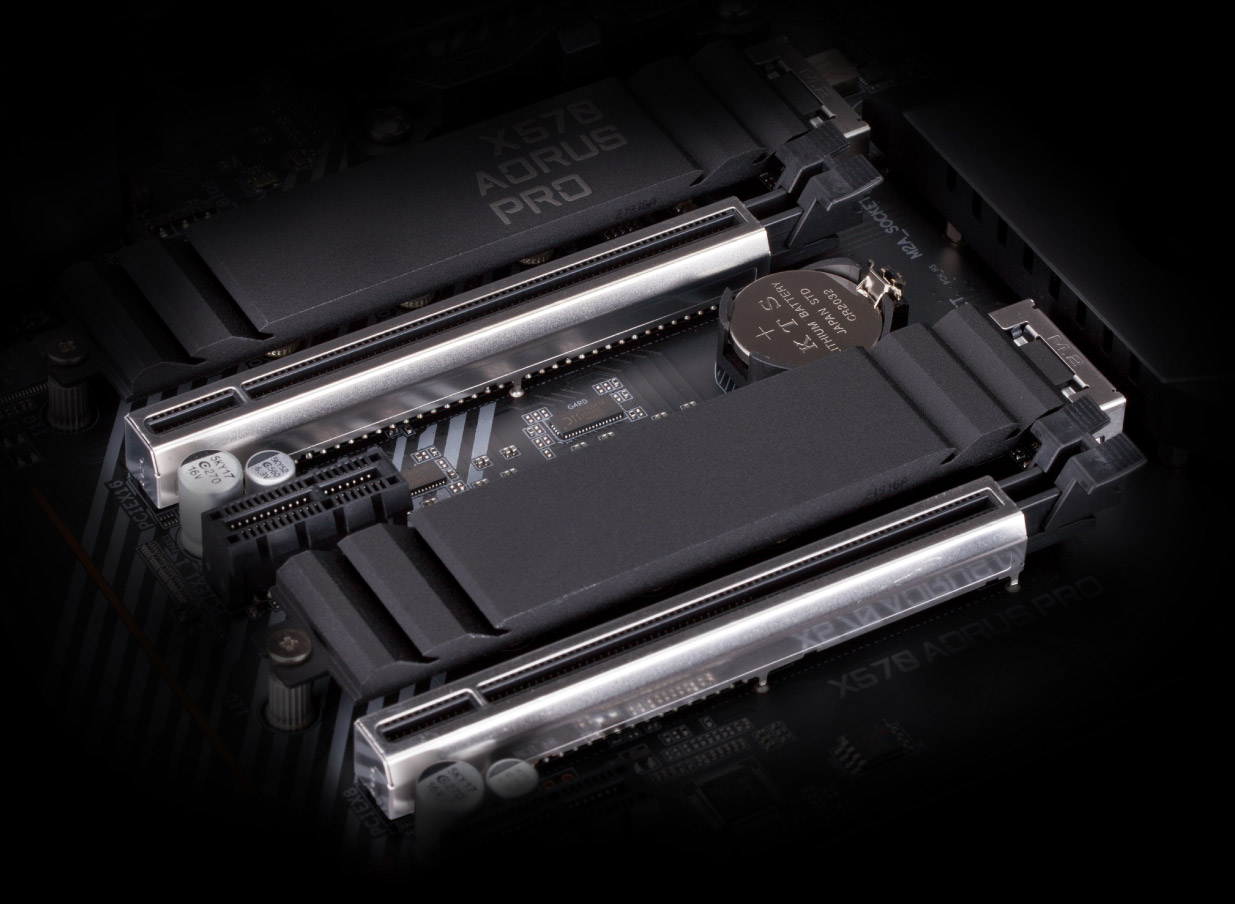

搭載散熱裝甲PCIe 4.0 M.2 插槽
XMP 4400+超高效能
X570 AORUS系列主機板內建PCIe 4.0插槽，與上一代技術相比，具有更高的頻寬。讓顯示卡和PCIe NVMe AIC SSD的性能不會因為頻寬不足而受到限制。

PCIe 4.0插槽具有更高的插槽訊號穩定性和更低的阻抗，最大化PCIe頻寬，同時還向下相容於PCIe 3.0。
PCIe 頻寬*
PCIe 4.0 x16
PCIe 3.0 x16
傳輸率
* 基於PCI Express規範的理論頻寬
高達 31.5GB/s*
高達 15.8GB/s*
插槽訊號穩定度*
PCIe 4.0插槽
PCIe 3.0插槽
差動阻抗
* 基於PCIe 4.0差動阻抗規範
電路板訊號損耗
PCIe 4.0 Mid-Loss PCB
一般電路板
損耗狀況
AORUS CONNECTIVITY
內建新世代傳輸介面
高階產品總是需要為未來的規格最好準備，讓您的系統能夠與最新技術保持同步。X570 AORUS主機板提供所有下一代網絡，儲存，讓您更快速上手。
內建新世代傳輸介面
Intel® GbE LAN
USB Type-C™
HDMI 2.0

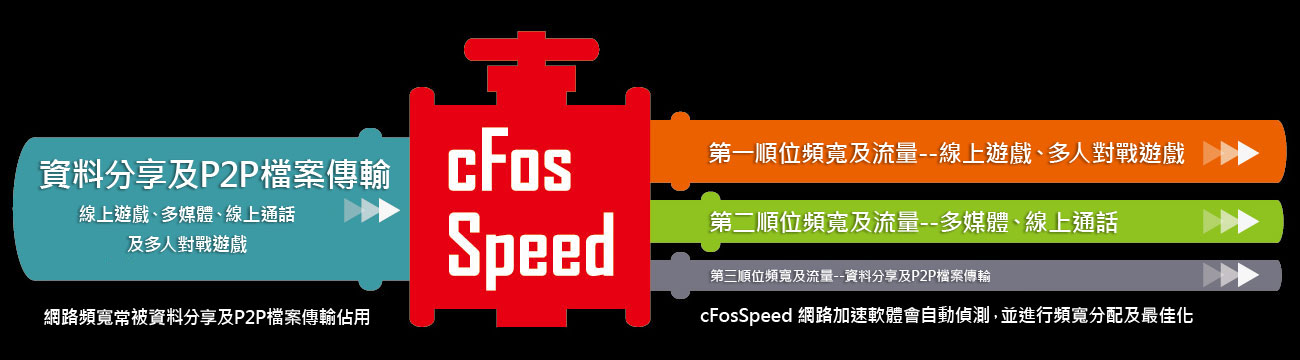

Intel® GbE LAN搭配 cFosSpeed 網路加速軟體
Intel®千兆網路搭配搭載cFosSpeed網路管理軟體的先進技術，能協助玩家進行封包監測與應用層協定的分析和最佳化，可以在擁擠的網路環境中，有效改善網路不順暢的情況，並維持低網路延遲（ping時間），提昇應用程式的連網反應速度。

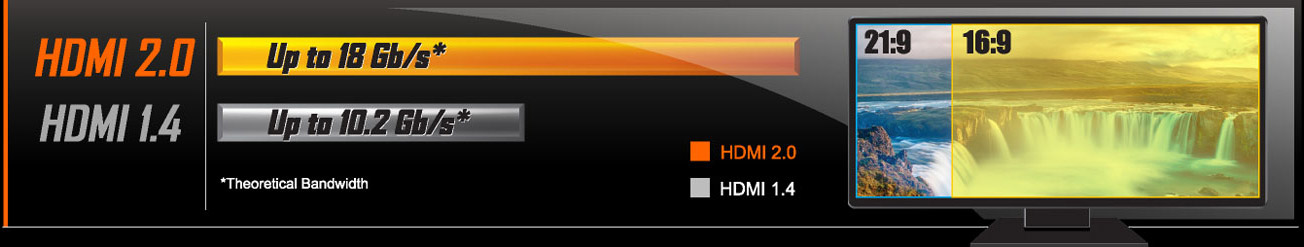

HDMI 2.0 支援 4K/60P/21:9/HDCP 2.2 規格
HDMI 2.0, 可向下相容於HDMI 1.4, 提供高達 18 Gb/s 傳輸頻寬– 這樣的傳輸頻寬及速度幾近於上一代規範的兩倍。 而頻寬大幅提昇的優勢，不但讓使用者可以同時傳輸多個串流影音，更能支援21：9這個原生電影拍攝比例的螢幕輸出，提供使用者最佳的視覺體驗。

註: 此輸出功能，僅支援Picasso 及 Raven Ridge處理器
AORUS AUDIO

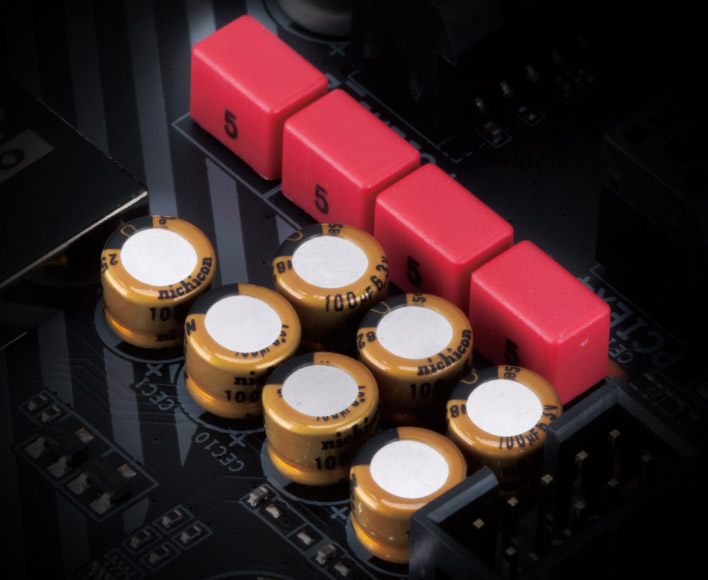

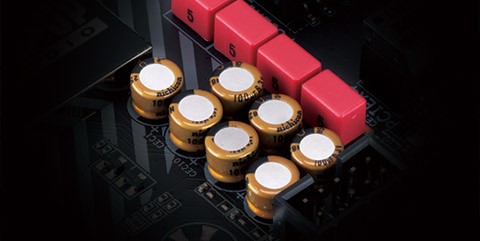

WIMA Hi-Fi等級音效電容

AORUS系列主機板，採用WIMA Hi-Fi FKP2 等級音效電容。其中 Chemicon 高階音效專用電容採用先進的技術，充分表現沉穩的重低音和清晰的高頻音效，讓整體的音質表現更加豐富，而WIMA FKP2 音效電容，更是常被運用於高檔的Hi-Fi音響系統。這些優質的用料，搭配獨家AMP-UP Audio技術，為追求完美音質的發燒友及玩家，提供最佳整合型音效的解決方案。
AORUS STYLE
RGB Fusion 2.0
AORUS主機板搭配RGB Fusion 2.0應用程式，可提供數位可編程燈條更完整的控制能力。RGB Fusion 2.0應用程式讓使用者可以隨心所欲地調整電腦裡的主機板LED、外接RGB/RGBW燈條及數位可編程燈條燈效，甚至與各種相容的周邊同步。X570 AORUS主機板搭載新一代RGB Fusion 2.0應用程式，除了提供多種的顏色與燈光特效，更能完美支援數位可編程LED燈光，搭配外接的數位可編程燈條，可以讓使用者進一步體驗更多的燈光模式，打造完美的個性化體驗！

AORUS 電競主機板對數位可編程LED燈提供完整支援，不但單一接頭支援高達1000顆數位可編程LED燈，更可同時支援5伏特數位可編程LED燈條常用電壓，RGB Fusion 2.0並提供數十種不同的數位可編程LED燈光模式，可以自行調整速度與轉場等效果。
* 數位可編程LED支援部分主機板，主機板產品內並沒有包含數位可編程燈條、RGBW外接燈條，網頁照片僅供參考。

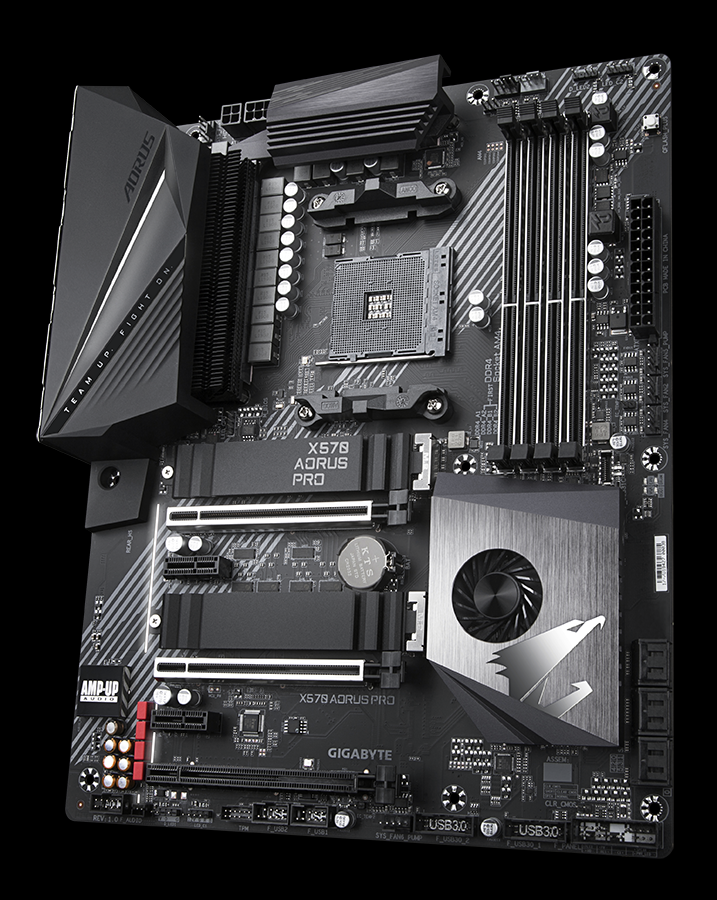

多區多彩展示設計
技嘉主機板提供比以往產品更多的可客製化LED燈，讓玩家擁有更全面的LED燈控制權，以展現自己的生活態度與風格主張。藉由內建大量RGB LED燈重新設計的RGB FUSION 2.0應用程式，玩家以依據自己的需求及喜好，控制主機板上的所有LED燈。
備註: 燈光呈現僅為模擬展示，實際效果則依型號不同而有所差異。
RGB Fusion 2.0 Ready
RGB Fusion 2.0 Software
RGB Fusion APP
現在越來越多週邊配件支援多彩LED顯示，透過技嘉的RGB Fusion 2.0這個軟體，玩家可以讓這些週邊與技嘉主機板的LED燈同步顯示，並呈現出獨特的效果。同時玩家也可以依照自己的需求跟喜好客製化，讓這些燈光互動、閃爍，創造出令人印象深刻的效果。 了解更多關於RGB Fusion 2.0
透過內建操作簡易的直覺式介面， RGB Fusion 2.0 提供更好的燈效調整解決方案，讓玩家輕鬆針對所有相容裝置的燈光效果進行客製化。從主機板、顯示卡到其他周邊裝置，玩家可以個人化自己的電競主機，除了可以充分展現個人風格，更能透過分享自己的設定檔來炫耀自己精心配置的燈光效果。除此之外，最新增加的電競模式讓主機燈光效果可以跟精選的遊戲互動，為您帶來最具沉浸感受的遊戲體驗。
輕鬆一按立即同步
依據個人需要進行進階控制

技嘉RGB Fusion APP
閃閃動人的燈光展示只是電腦改裝的方式之一，若能讓它進化成為一個藝術作品，將更能成為眾人欣羨的焦點。在技嘉RGB Fusion APP的加持下，玩家可監控並調整主機板的燈光變化。技嘉RGB Fusion APP可以讓玩家更輕鬆地透過手持裝置一手掌控電競主機的燈光變化，就像透過鍵盤、滑鼠控制電腦程式調校一樣精準。
AORUS COOLING
Smart Fan 5
玩家透過 Smart Fan 5 可以確保電競主機在高效能運作的同時，也兼顧低溫的需求。Smart Fan 5 可以讓玩家自定義風扇接頭所能控制的風扇配置，以因應主機板上測溫點所偵測到的溫度變化，並即時執行降溫動作。此外，Smart Fan 5 全面支援複合式風扇接頭，除了可搭配各類採用PWM和電壓模式控制的風扇之外，更是連接水冷幫浦的最佳選擇。

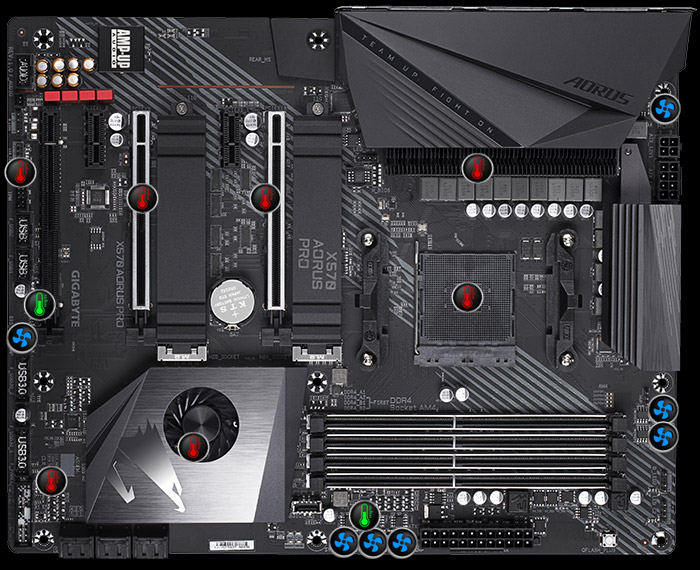

風扇/水冷幫浦接頭
內建整合型測溫點
測溫點擴充接頭
不同產品型號搭載的風扇接頭及測溫點有所差異。Smart Fan 5的功能也會依照型號不同而有所差異
測溫點
複合式風扇接頭
■ 7個風扇/水冷幫浦接頭
■ 7個測溫點
■ 2個測溫點擴充接頭
■ 全複合式風扇接頭
■ 可自定義式風扇接頭及測溫點
■ 支援最高24W(2AX12V) 電流以因應高階風扇使用，並內建過電流保護機制
■ 直覺且友善的風扇調整控制介面
智慧型風扇設計
全複合式風扇接頭
Smart Fan 5軟體
您可以自行定義在甚麼溫度下啟動Fan Stop功能，當溫度低於設定值時，風扇會停止運作，可以實現完全的主機寂靜！
智慧型風扇設計

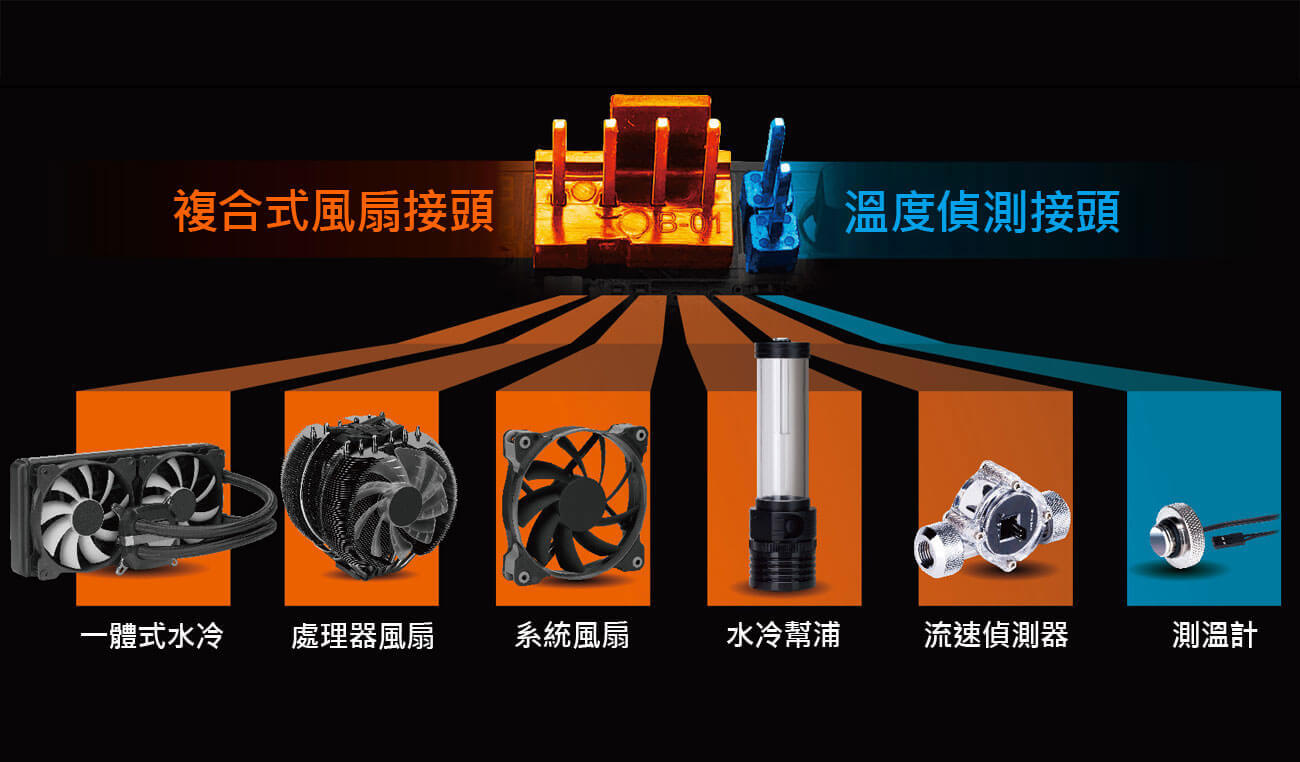

全複合式風扇接頭及溫度偵測接頭
最新的Smart Fan 5支援水冷系統相當重要的流速偵測器及測溫計配置，讓玩家依照系統負載及使用狀況輕鬆掌握水冷系統的運作狀態。
• 複合式風扇接頭會檢測散熱設備是使用PWM還是電壓模式，並自動切換到相應地設定。
全新 Smart Fan 5 軟體
玩家可以依據需求及系統運作狀況，在靜音與全速運轉之間自由選擇。
透過直覺且簡單的使用者介面，來調整每一個風扇或水冷幫浦的轉速曲線，並定義其偵測到特定溫度時，以不同轉速來進行散熱。
AORUS ULTRA DURABLE
Q-Flash Plus
無需安裝處理器、記憶體和顯示卡即可輕鬆更新BIOS

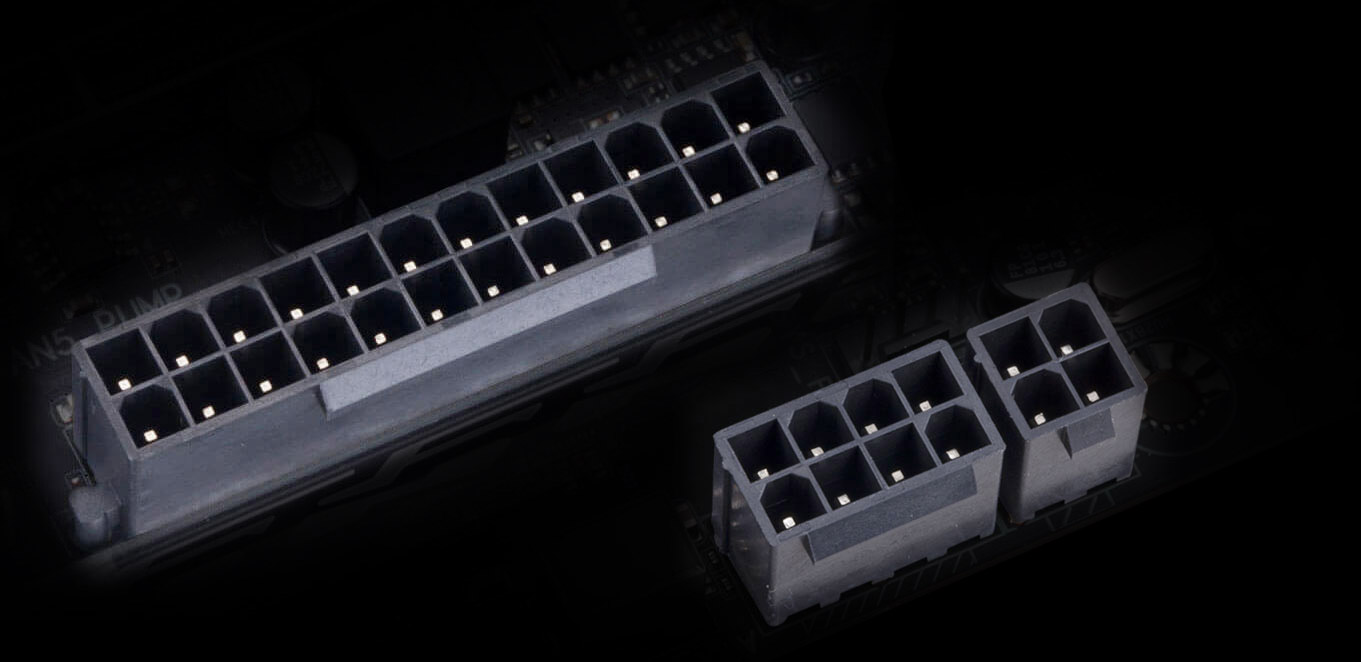

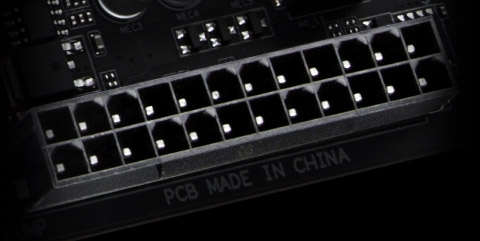

實心針腳電源接頭設計
X570 AORUS主機板採用比傳統電源接頭更耐用的實心針腳24pin ATX主電源及8pin + 4pin ATX 12V CPU輔助電源接頭設計，提供比一般接頭更優異的導電性跟訊號傳輸能力，並可降低重複插拔所造成的金屬損耗。
實心針腳電源連接器設計的優勢
  1. 電力傳輸接觸面積更大有效降低阻抗。
  2. 金屬量提昇能承受更高的電流及廢熱。
  3. 耐用度及使用壽命都大幅提昇。
超耐久™ PCIE插槽防護裝甲
業界領先的超耐久™PCIe插槽防護裝甲
技嘉創新的全包覆式不鏽鋼PCIe插槽固定強化裝甲設計，可有效強化PCIe插槽的強度。以避免玩家在安裝大尺寸顯示卡時因施力不當或顯示卡過重對PCIe插槽的損害。
超耐久™記憶體強化裝甲插槽

AORUS主機板獨家單片式超耐久金屬防護設計，除了可以防止PCB的變形及扭曲之外，還可以降低電磁干擾。

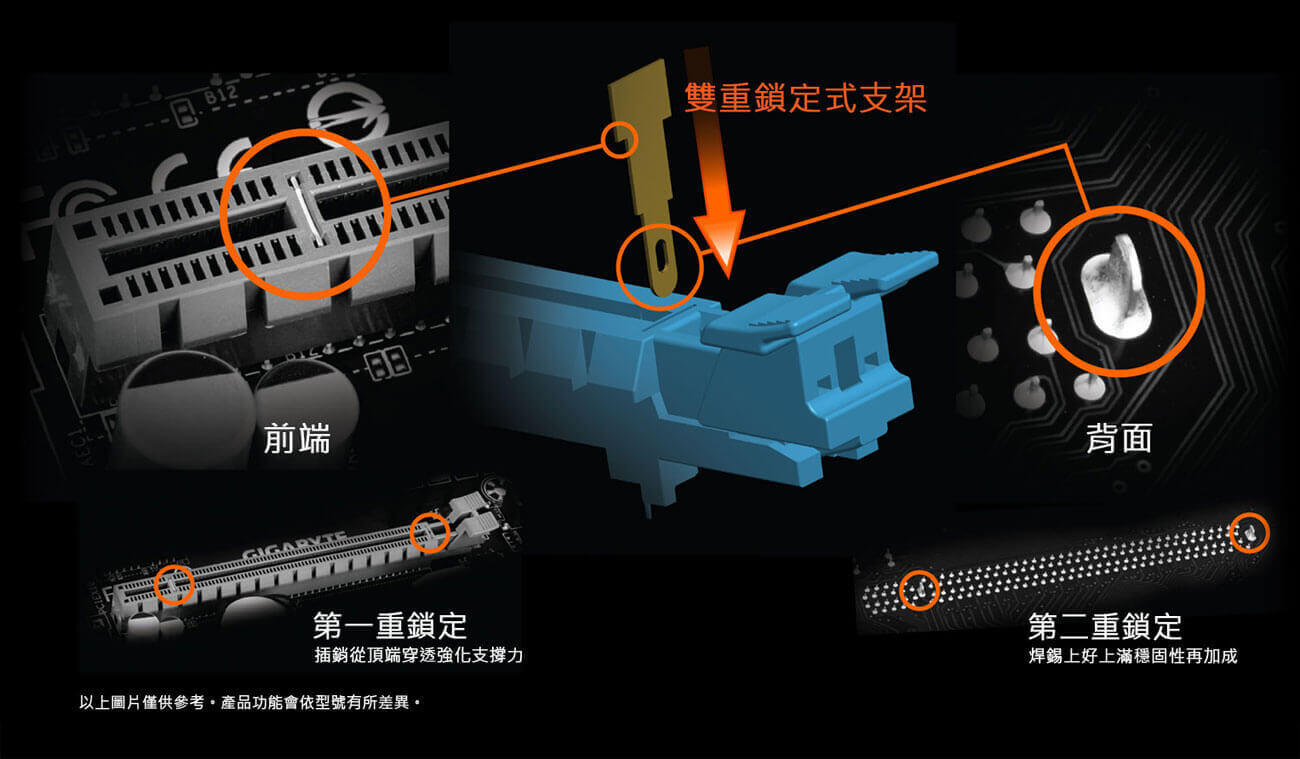

技嘉專利 雙重鎖定式支架
Learn more about AORUS ULTRA DURABLE

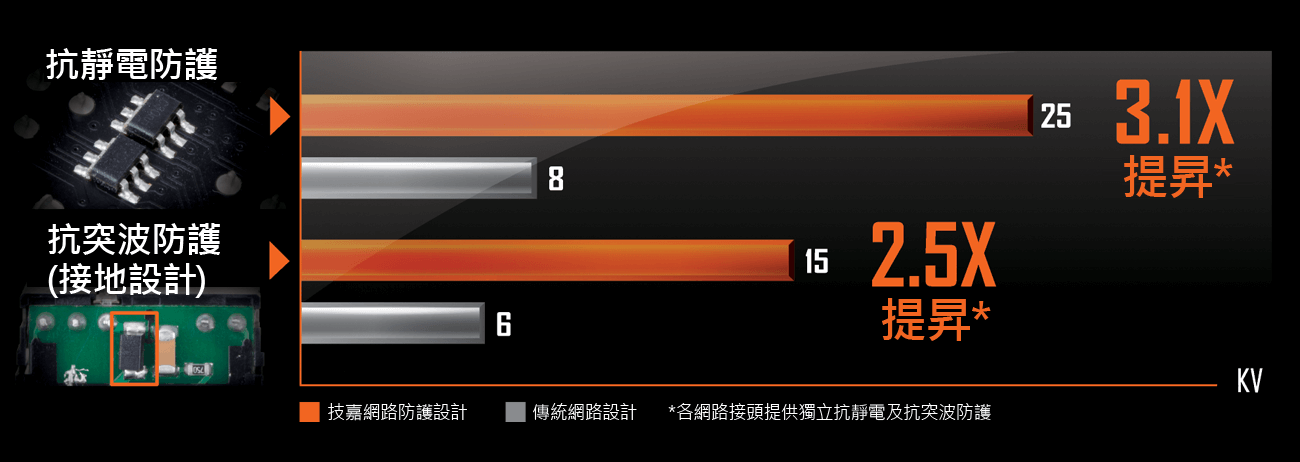

業界領先的抗靜電及抗突波防護功能
系統診斷 LED設計
硬體故障排除原理說明
主機板內建LED燈號，由系統BIOS監控，偵測在開機過程哪個環節出現問題，讓玩家快速診斷哪個主要零組件 (處理器 / 記憶體 / 顯示卡 / 系統磁區) 故障，以便玩家可以及時進行故障排除。

* 圖片僅供參考。
技嘉獨家

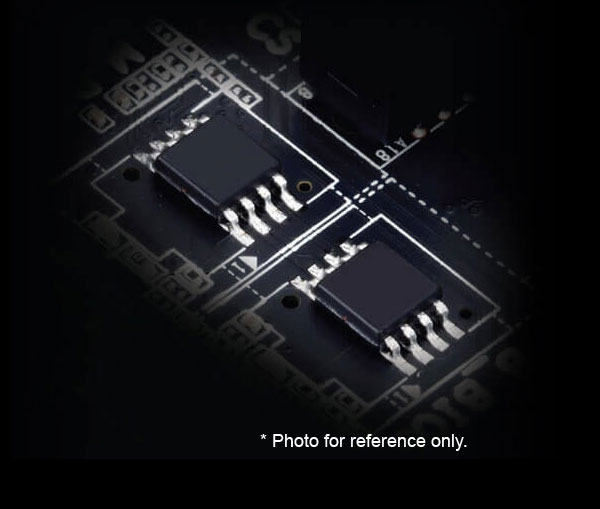

DualBIOS™ 設計
技嘉主機板內建技嘉獨家DualBIOS™技術，這項技術可以保護您電腦相當重要的組成部份--BIOS。技嘉DualBIOS™技術意味著您的主機板會內建包括"主BIOS"和"備用BIOS"兩顆實體晶片，讓使用者遠離病毒入侵、硬體毀損、超頻設置錯誤或BIOS更新過程中電源故障所造成BIOS毀損。
安裝簡易的"G Connector" 設計
組裝電腦時是否曾因為機殼裡的空間限制或過於昏暗，讓前置面板這些小小的接線難以安裝？有了G Connector ，一切的問題都將迎刃而解。不但讓你的接線更簡單，更能減少電腦組裝過程的挫折。
AORUS EXCELLENCE
技嘉BIOS和應用程式
BIOS
APP CENTER
EasyTune
@BIOS
System Information Viewer
BIOS
全新使用者介面設定
全新簡易模式，在單一頁面顯示包括處理器時脈、記憶體資訊、儲存裝置、風扇狀況等重要硬體資訊。
我的最愛選單
將常用項目新增到我的最愛選單中以便快速搜尋及設定。
儲存裝置信息
顯示包括SATA, PCIE及M.2介面等各種儲存裝置的相關訊息。
設定變更提醒
在儲存BIOS設定前，列出本次所有BIOS變動項目，讓玩家再次快速確認所有調整的項目是否正確。
圖型化Load Line電壓負載校正曲線
透過直覺的曲線圖，清楚地顯示每個負載線校準設定。
APP CENTER
技嘉 APP Center讓您輕鬆操控技嘉的應用程式，並發揮技嘉主機板的最高效益。 透過操作簡單且統一的使用者介面，技嘉APP Center將協助您更輕鬆地啟用所有技嘉應用程式、並能完整掌握更新資訊，甚至進一步下載最新的應用程式、驅動程式及BIOS。
EasyTune™
技嘉 EasyTune™簡單易用的玩家操作介面，方便玩家針對系統設定進行最佳化或在Windows 環境下輕鬆調校系統及記憶體的頻率與電壓。如果玩家不想自己慢慢調校系統，只要輕鬆啟用Smart Quick Boost一鍵自動超頻設定，立即讓效能大幅提昇。
@BIOS
技嘉@BIOS是一個在Windows 作業系統下執行BIOS 更新的工具，透過操作簡單且外型美觀的圖形化操作介面，讓您無痛升級技嘉主機板BIOS。@BIOS 可以讓您選擇自動從技嘉伺服器下載最新的BIOS，或者直接更新您存在電腦或外接裝置的最新BIOS。@BIOS 也可以讓您備份原本的BIOS成獨立的檔案，並在需要時將BIOS還原到先前版本。
System Information Viewer
技嘉System Information Viewer 是一個超強的系統監控軟體，您可以透過它掌握目前的系統狀態並監控處理器、記憶體等元件的時脈、頻率；調效並規劃選定的風扇轉速變化狀況，當然您也可以設定系統或特定元件溫度過高警示，並紀錄電腦執行狀況。上面這些功能都可以透過System Information Viewer輕鬆設定達成，讓您隨時掌握系統的使用及健康狀況。
XSplit Gamecaster + Broadcaster: 隨時直播你的精彩遊戲片段
技嘉主機板搭載全球知名電競直播軟體XSplit Gamecaster + Broadcaster，只要單鍵設定，就能輕鬆將你的對戰實況上傳Twitch。XSplit Gamecaster全方位整合社群軟體，簡單直覺的使用介面，讓你一邊即時對話，一邊與玩家分享遊戲實況，隨時隨地向全世界直播精彩對戰時刻，打造專屬於你的個人專屬主播台。

* 免費XSplit Gamecaster + Broadcaster Premium高級會員權限(一年)
