AORUS Gen4 AIC Adaptor

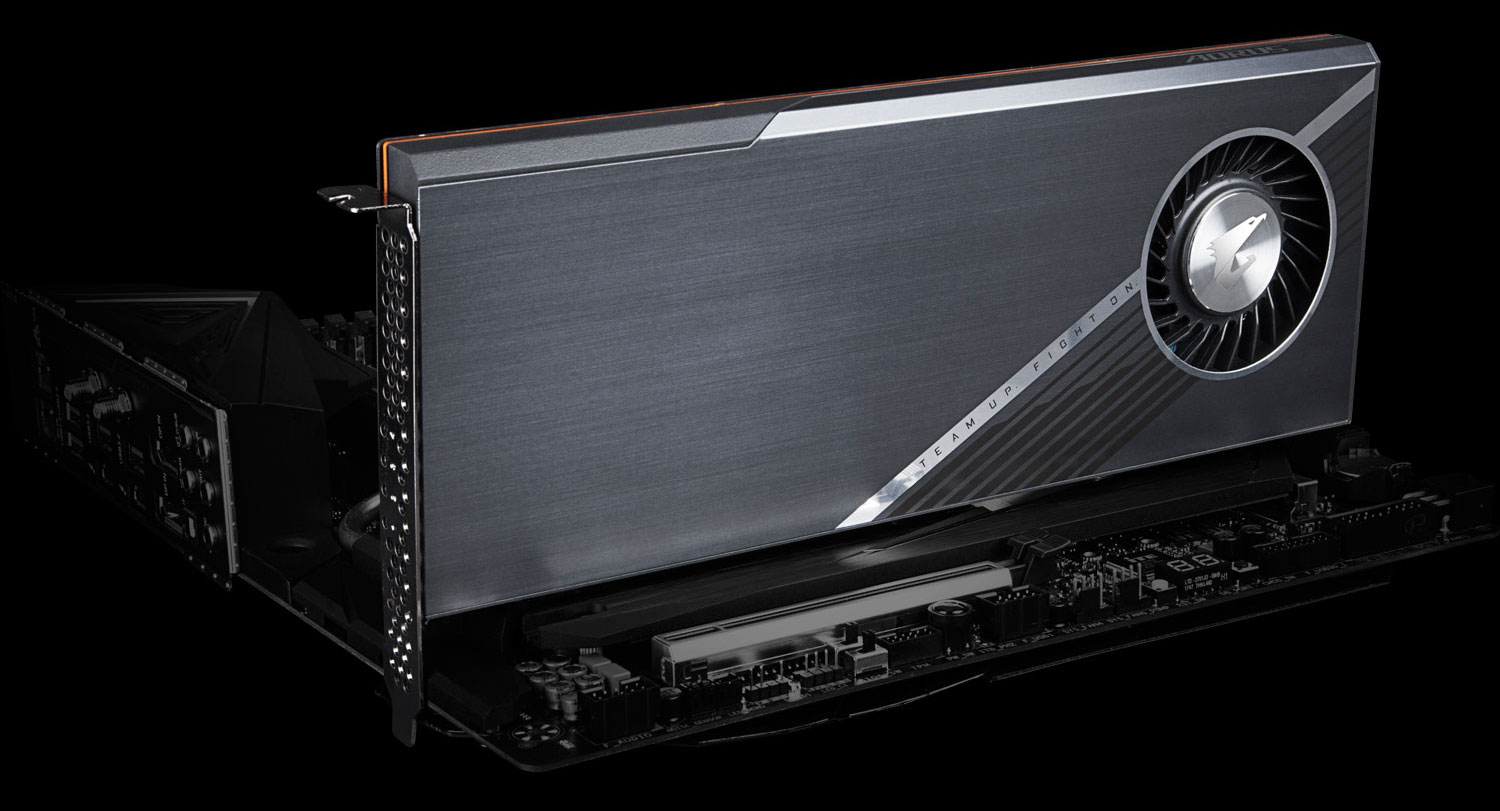

Благодаря оригинальной AIC-плате расширения AORUS Gen4 производительность дисковой подсистемы на базе четырех 2-Тбайт SSD-накопителей PCIe 4.0 на операциях чтения/записи возросла до 15.000 Мбайт/с*

* Приведены результаты внутреннего тестирования. Фактическая производительность может отличаться и зависит от конфигурации системы.
Тестирование установленных в разъем PCIe 4.0 x16 накопителей выполнялось под управлением ОС Windows 10 (режимы AHCI, instant RAID) и приложения AORUS Storage Manager.

Управляемость RAID-массивом одним щелчком кнопки мыши

Режим бифуркации 4x4

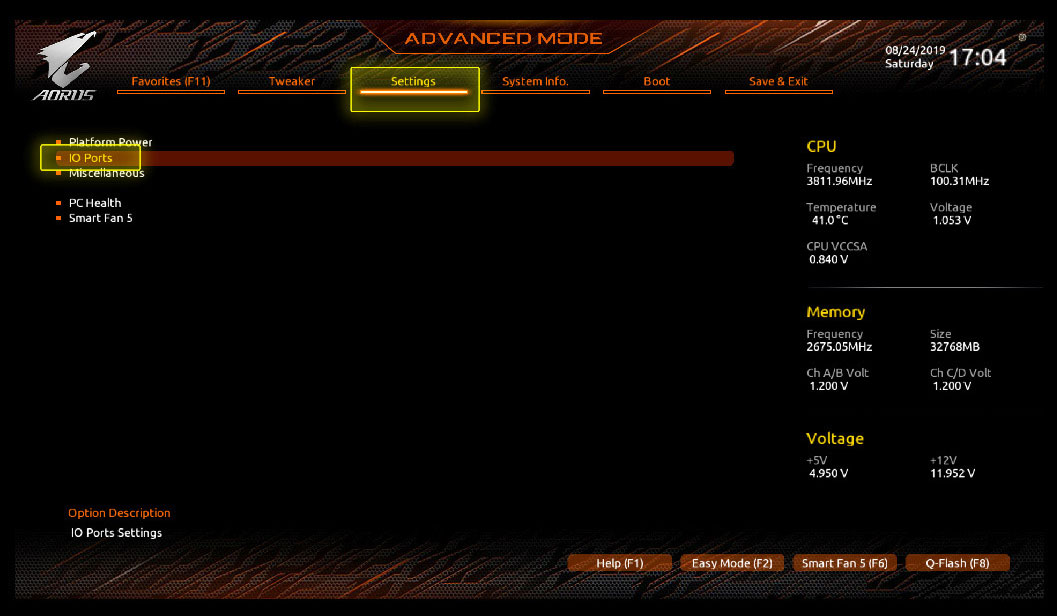

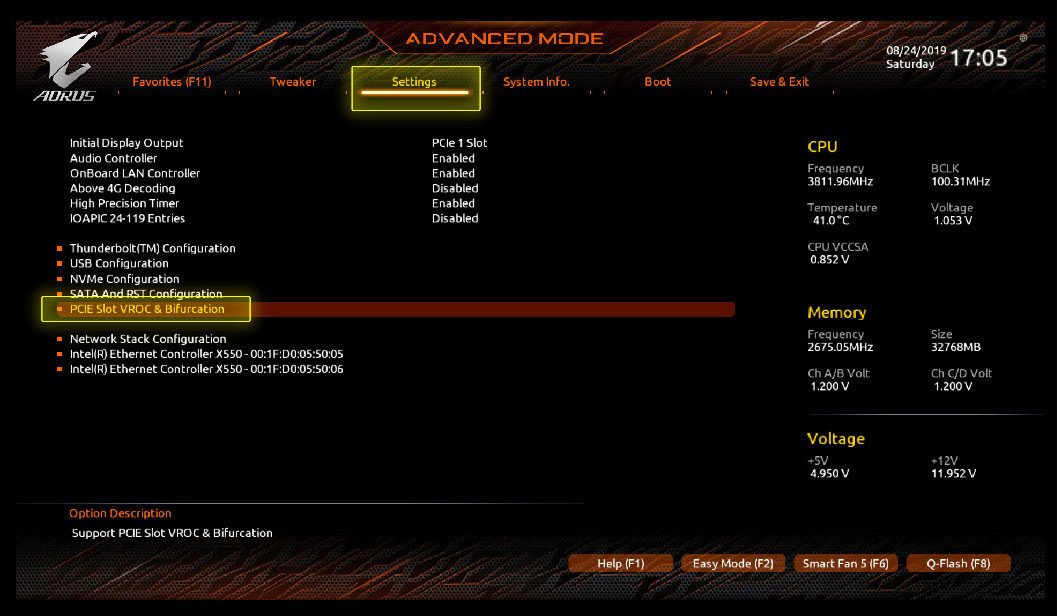

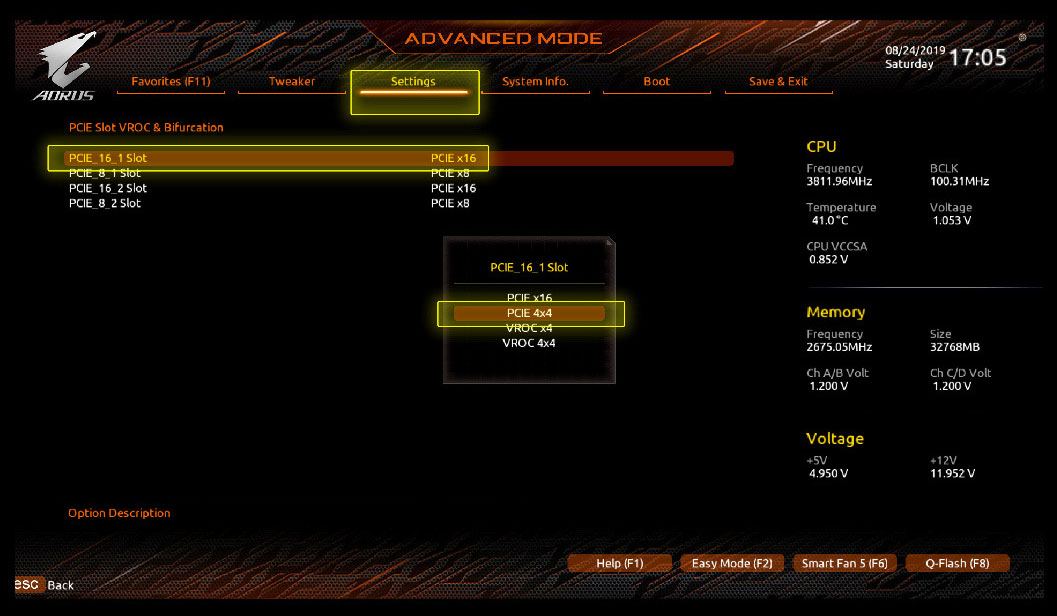

Убедитесь в том, что накопитель установлен в разъем PCIe x16, а для опции PCIE Slot VROC & Bifurcation в BIOS Setup (режим Advanced, раздел Settings) выбран параметр PCIE 4 x 4. Перезагрузите систему.

* Пожалуйста, ознакомьтесь с Руководством пользователя материнской платы, чтобы выяснить действительную полосу пропускания шины PCI Express для конкретного изделия.

Дополнительная информация о продукте размещена на официальном сайте в разделе FAQ.

Загрузите приложение AORUS Storage Manager и инициируйте опцию Instant RAID одним щелчком кнопки мыши.

После организации RAID-массива выполните стандартными средствами ОС (Панель управления - Система и безопасность - Администрирование - Управление компьютером - Управление дисками) процедуру создания разделов для дисковой подсистемы, согласно поставленной задаче.
Пожалуйста, изучите QVL-перечень валидированных продуктов, совместимых с Вашей платформой.

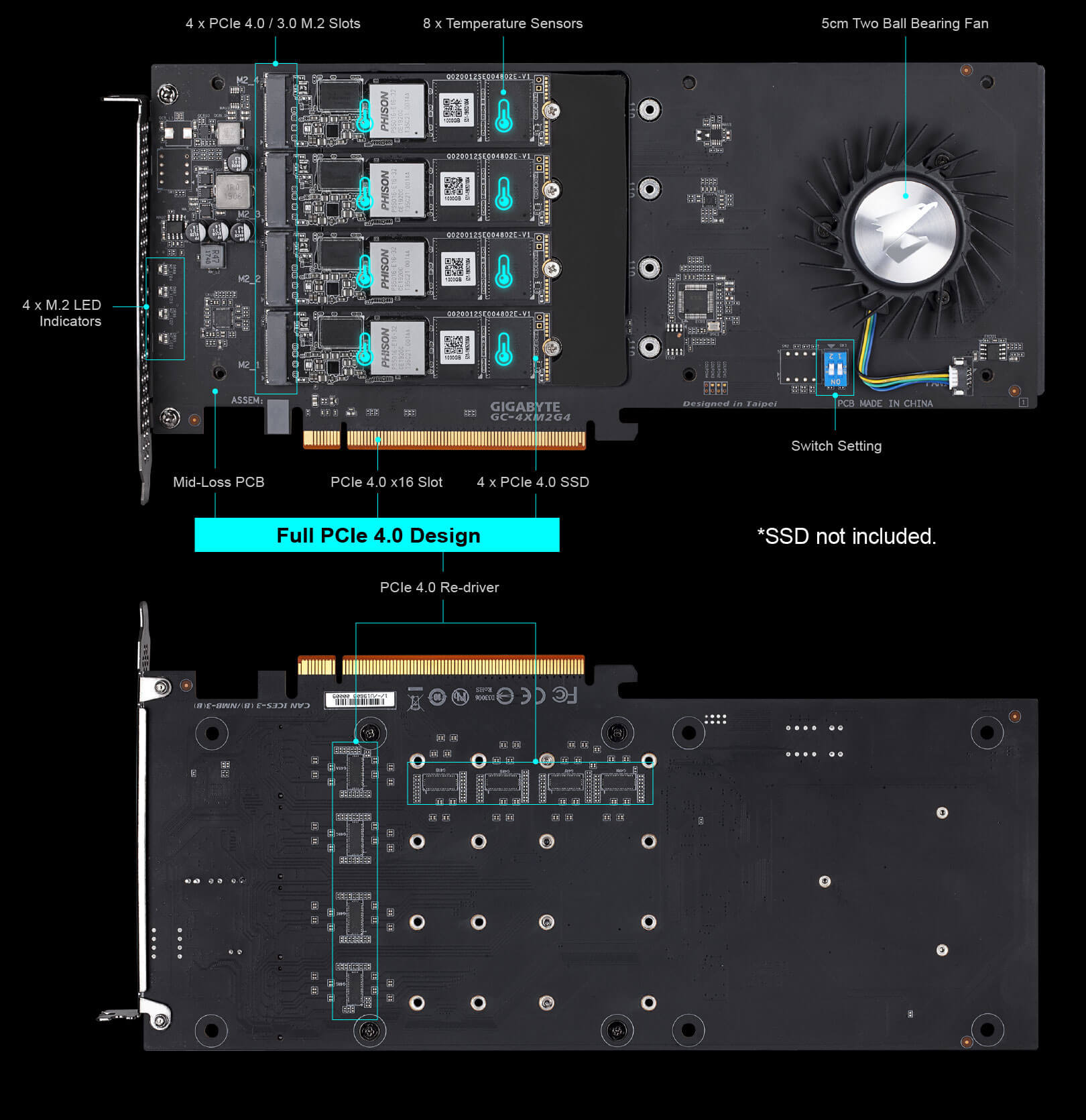

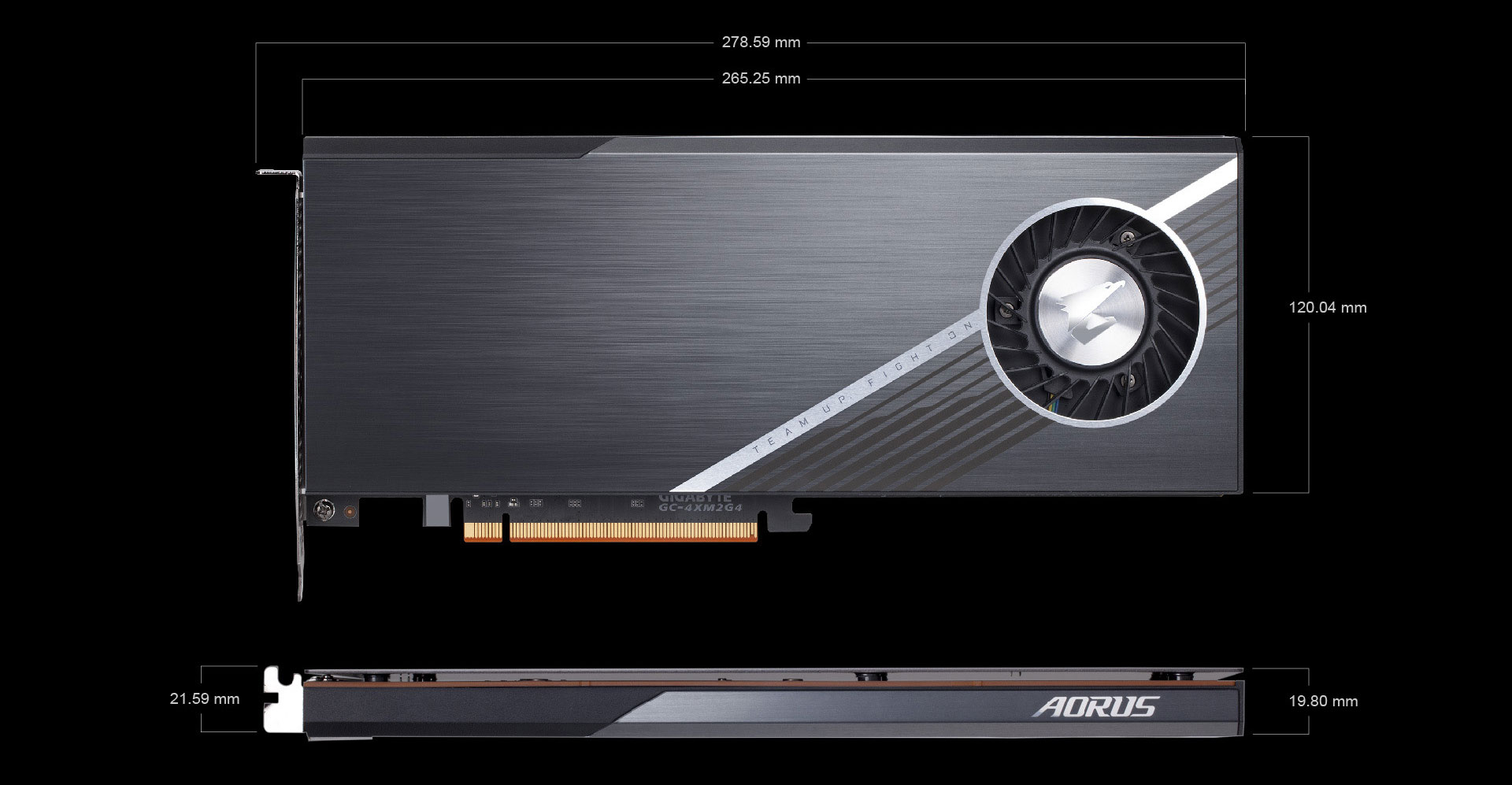

Плата расширения AORUS Gen4 AIC оснащена прогрессивной системой охлаждения в составе базовой монтажной пластины, на которую устанавливаются M.2 SSD-накопители (не входят в комплект поставки), радиатора высотой 5,5-мм из чистой меди, 50-мм вентилятора турбинного типа с двухрядным подшипником качения, контактными площадками качественного термоинтерфейса для охлаждения фронтальной и тыльной поверхности монтажной пластины. Реализованная комбинированная схема обеспечивает активное охлаждение и высокие эксплуатационные характеристики дисковой подсистемы на базе 4 M.2-накопителей.
В зависимости от базовой конфигурации аппаратной части и реальной рабочей нагрузки пользователь может выбрать один из трех доступных режимов работы вентилятора, чтобы обеспечить требуемую производительсность на фоне минимального уровня шума.

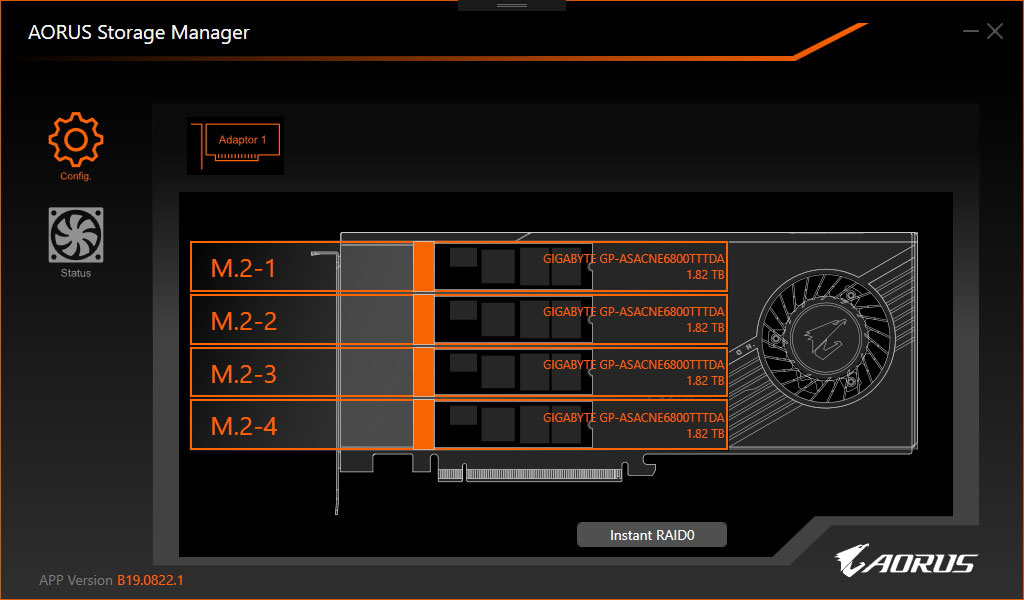

Средствами специализированного приложения AORUS Storage Manager можно одним щелчком кнопки мыши организовать дисковый массив уровня RAID 0 на базе нескольких M.2 SSD-накопителей в составе PCIe-платы расширения AORUS Gen4 AIC, проконтролировать температуру каждого установленного в систему накопителя, а также выбрать требуемый режим работы вентилятора в зависимости от конфигурации аппаратной составляющей.

Приложение позволяет выяснить сколько устройств функционирует в составе накопителя.

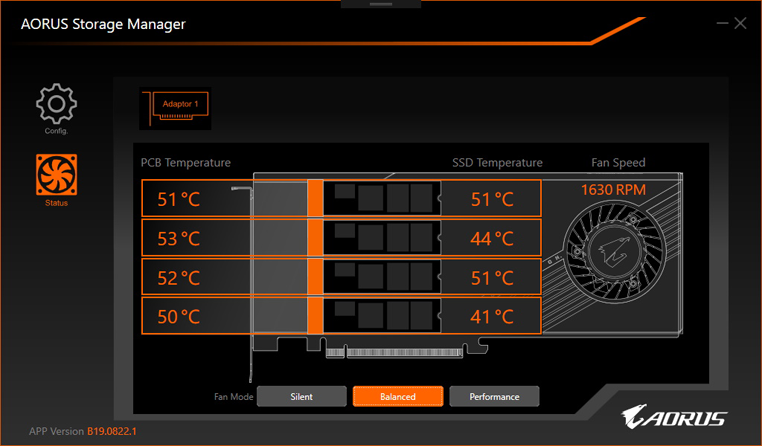

Открыв закладку <Статус>, можно проконтролировать температуру каждого накопителя, а также скорость вращения вентилятора системы охлаждения.
