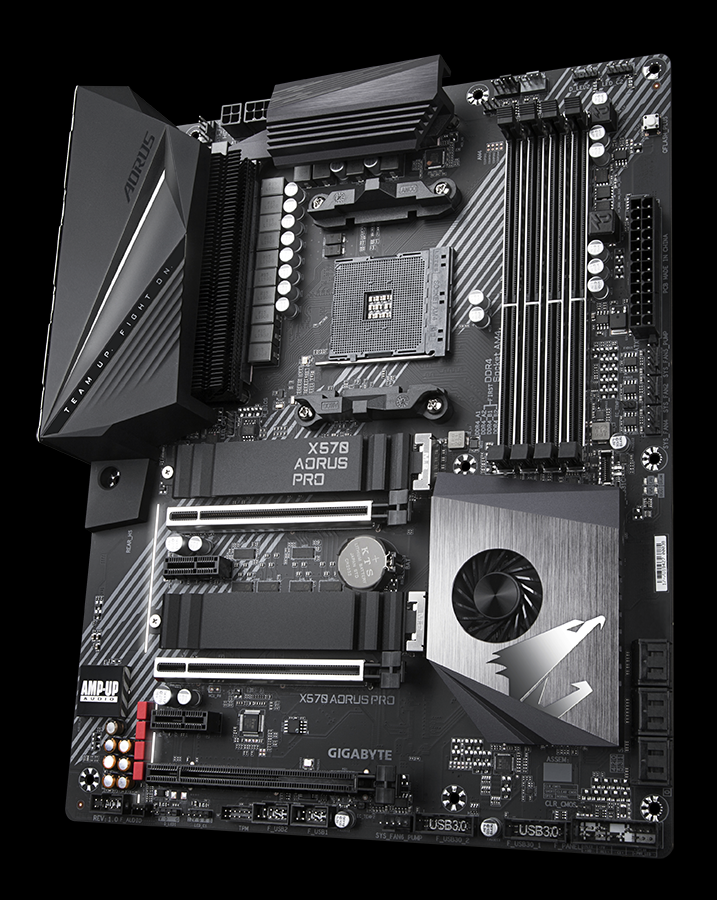

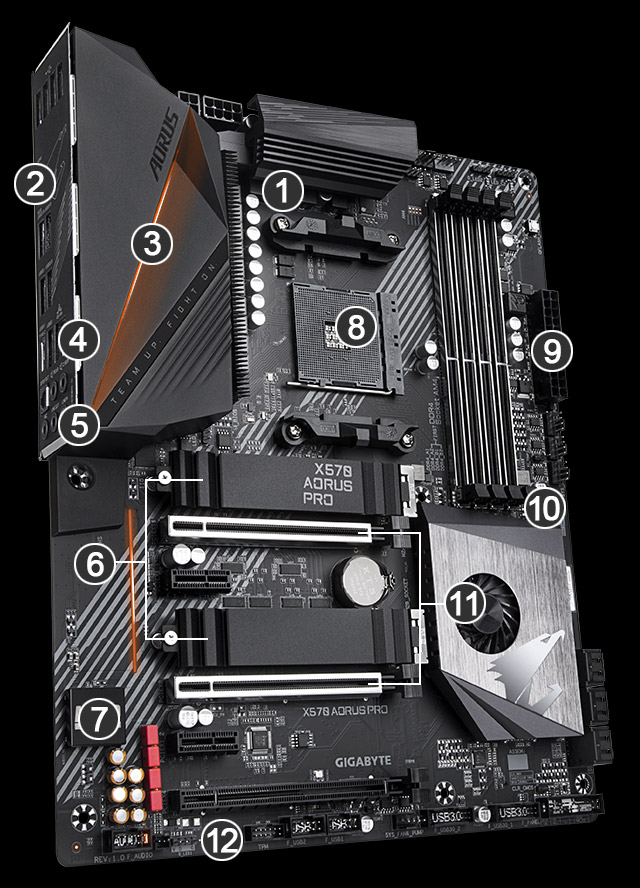

X570 AORUS PRO

Solución digital VRM de 12 + 2 fases IR con PowIRstage

• PCB de 6 capas 2X de cobre PCIe 4.0 listo para pérdida media

HDMI 2.0

Diseño Térmico Avanzado

• Disipador térmico de matriz de aletas
• Tubo de calor de contacto directo
• Almohadilla de conductividad térmica 5 W / mK LAIRD

Intel^® LAN GbE

• Acelerador de Internet cFosSpeed

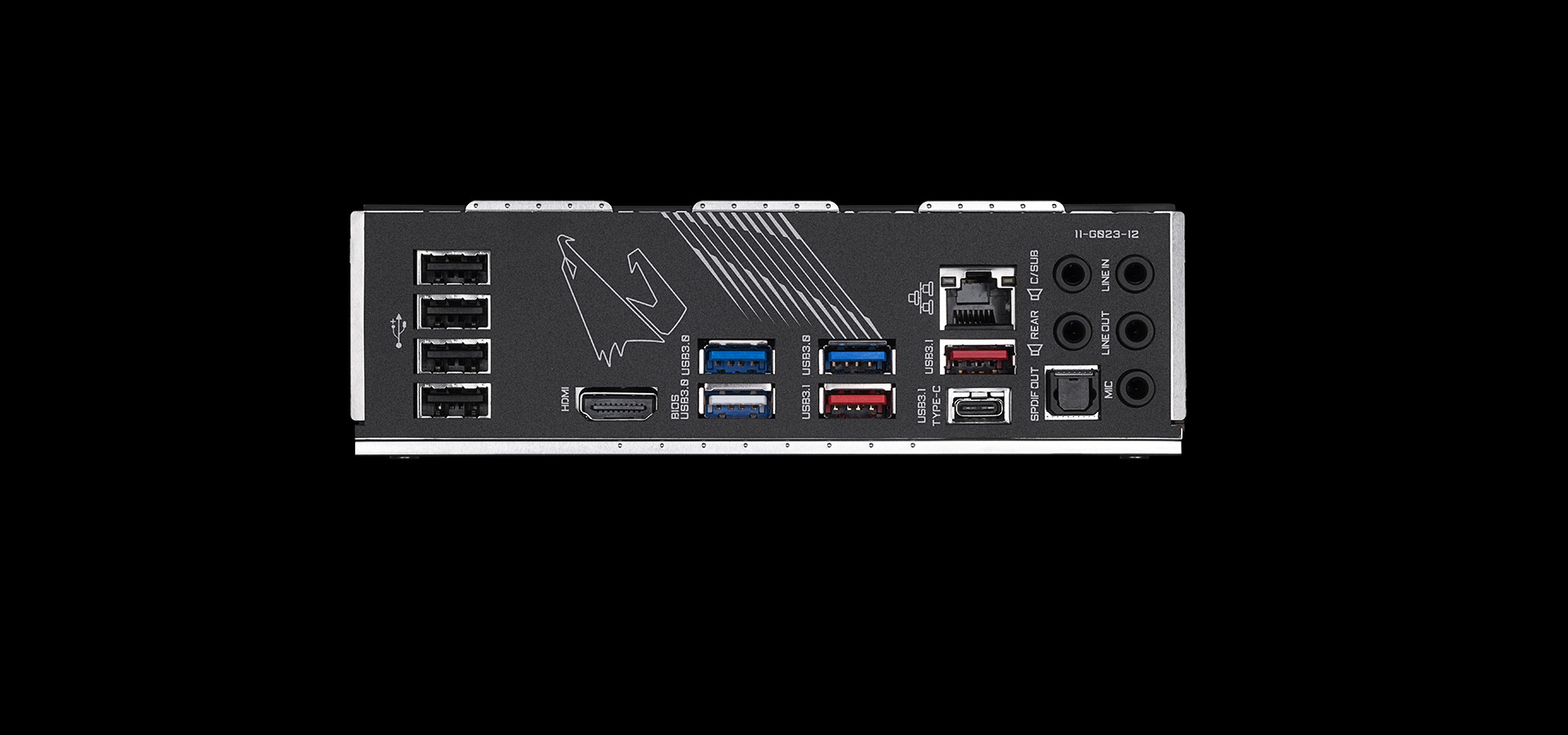

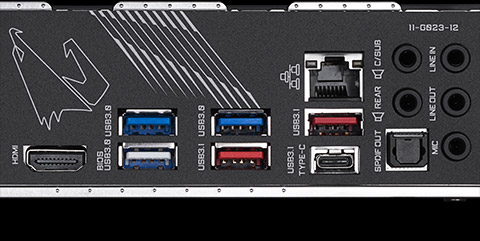

Blindaje de I / O integrado

• Puerto USB Q-Flash Plus
• USB trasero 3.2 Gen2 Type-C™

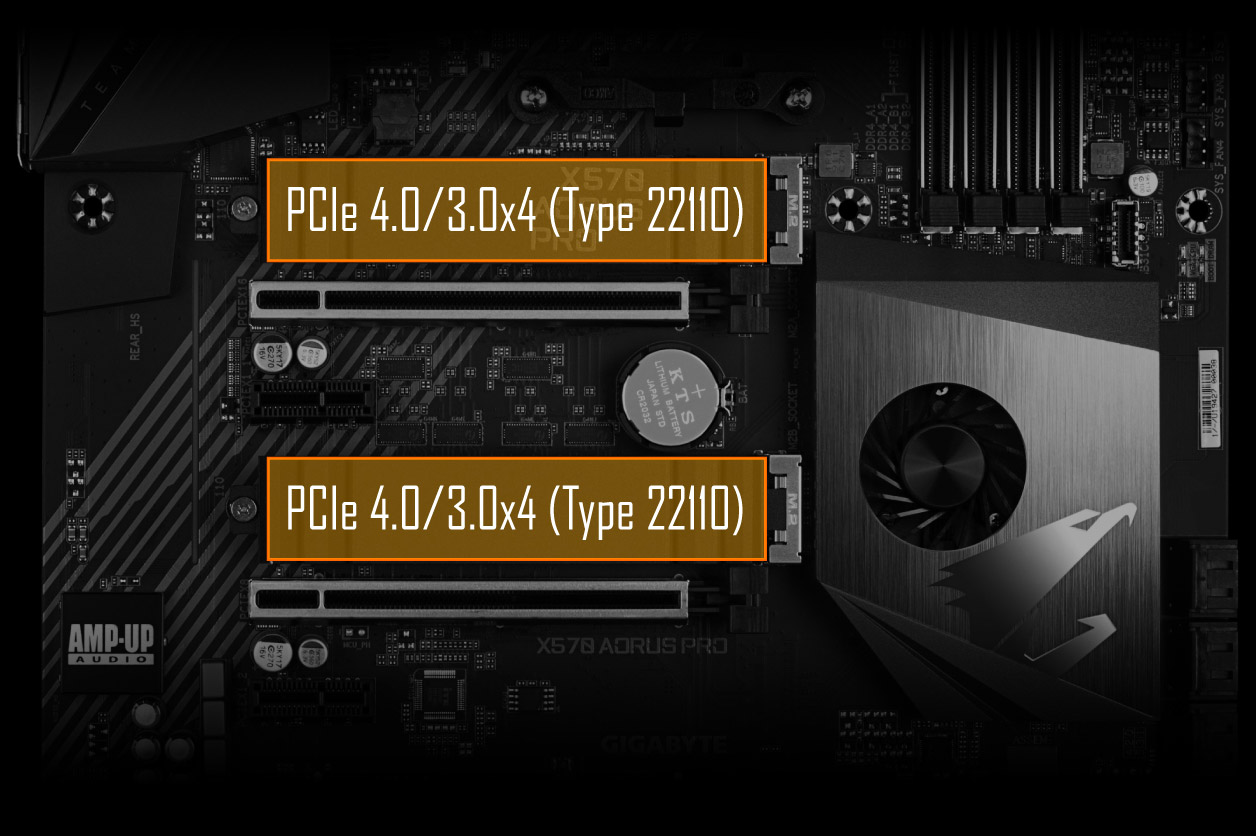

Conectores PCIe 4.0 x4 M.2 duales

• Compatibilidad con PCIe 4.0 / 3.0 x4 NVMe
• Protecciones térmicas duales

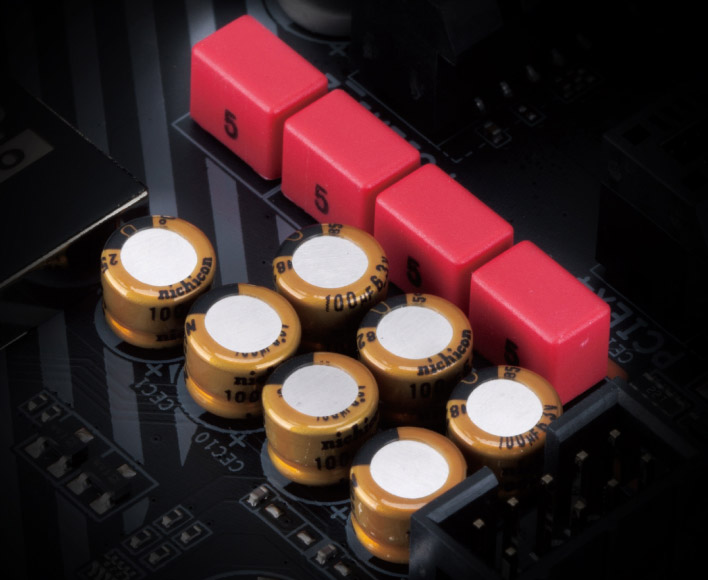

Audio Solutions

• Audio ALC1220-VB

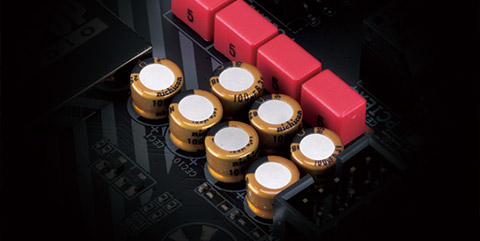

• Capacitores de audio de Alta gama (WIMA y Nichicon Fine Gold)

Admite procesadores de la serie AMD Ryzen ™

• DDR4 de doble canal, 4 DIMM con armadura de memoria ultra duradera

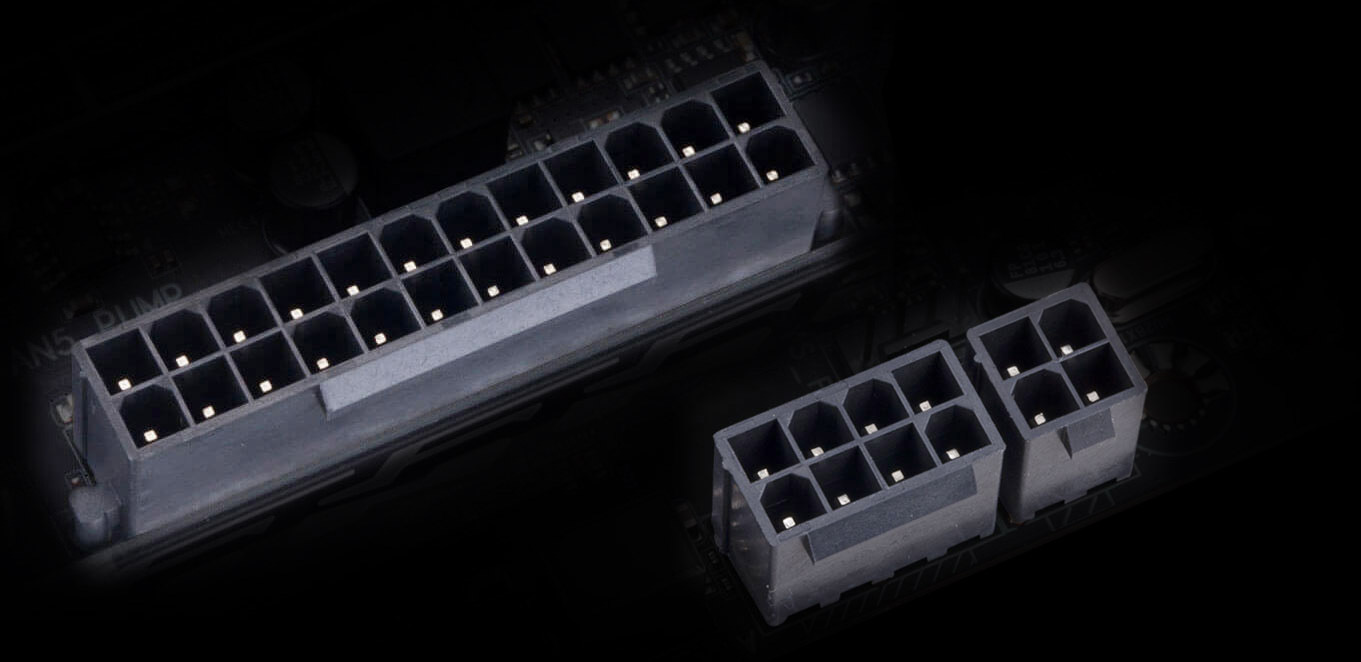

Conectores de alimentación de pin sólido

• Conector de alimentación ATX de 24 pines
• Conector de alimentación de CPU de 8 + 4 pines

USB frontal 3.2 Gen2 Type-C ™

Ranuras PCIe 4.0 x16 / x8 / x4 / x1

• 2x armadura PCIe ultra duradera

RGB FUSION 2.0

• Encabezado de LED direccionable * 2
• Encabezado de LED RGB * 3

PREPÁRATE PARA LA SERIE 3000 AMD RYZEN ™

Las motherboard GIGABYTE X570 basadas en el chipset AMD X570 brindan soporte completo para procesadores AMD Ryzen ™ de tercera generación. El diseño completamente nuevo es un testimonio de la dedicación de GIGABYTE a la calidad del diseño. Las motherboard GIGABYTE X570 ofrecen una amplia lista de características, como soporte para interfaces PCIe 4.0 y USB Type-C ™ en placas seleccionadas, audio refinado, alta velocidad de Ethernet y el último estándar de diseño WIFI, para satisfacer el rendimiento, el audio y los datos de los usuarios Necesidades de transferencia. El nuevo y avanzado diseño térmico y de potencia permite a los usuarios liberar el rendimiento de los procesadores AMD Ryzen ™ de la serie 3000, lo que hace que las motherboard GIGABYTE X570 sean perfectas para los usuarios que buscan construir el mejor sistema de juegos de plataforma AMD.

Tecnología AMD StoreMI

Las Motherboard GIGABYTE X570 maximizan el potencial de su PC con la tecnología AMD StoreMI. StoreMI acelera los dispositivos de almacenamiento tradicionales para reducir los tiempos de arranque y mejorar la experiencia general del usuario. Esta utilidad fácil de usar combina la velocidad de los SSD con la alta capacidad de los HDD en un solo disco, mejora las velocidades de lectura / escritura del dispositivo para que coincida con la de los SSD, refuerza el rendimiento de los datos con un valor increíble y transforma la PC cotidiana a un sistema orientado al rendimiento.

Los beneficios de AMD StoreMI:

• Hacer que la experiencia de la PC sea rápida, fluida y fácil
• Optimizar la capacidad de respuesta de la computadora desde el inicio del sistema hasta el inicio de la aplicación
• Ofrecer un rendimiento SSD con capacidad HDD a un costo asequible
• Acceder rápidamente a los archivos clave aprendiendo automáticamente los comportamientos informáticos de los usuarios

Información detallada, consulte el sitio web oficial de AMD: https://www.amd.com/en/technologies/store-mi

Máximo Poder de Diseño

Para liberar todo el potencial de la tercera generación de CPU AMD Ryzen ™, la Motherboard requiere el mejor diseño de potencia de la CPU. Con los componentes de mejor calidad y la capacidad de diseño de I + D de GIGABYTE, el X570 AORUS es una verdadera bestia entre las motherboard.

Máximo Poder de Diseño

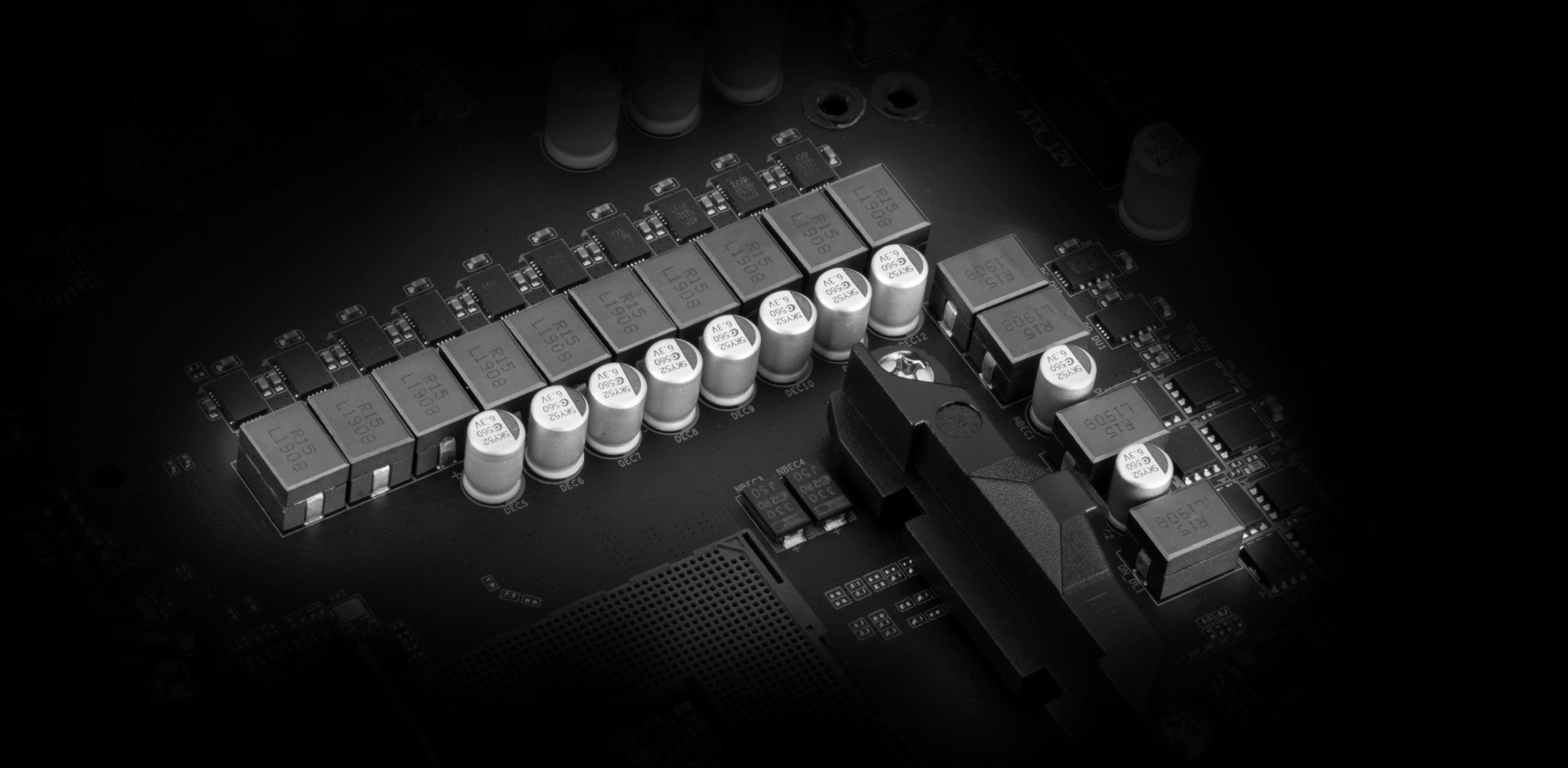

Potencia digital de 12 + 2 fases

Arquitectura de poder

2X PCB de cobre

Diseño de energía digital IR de 12 + 2 fases

Diseño de potencia de 12 + 2 fases
40A IR 3553 PowIRstage para vCore
Baja temperatura
Fiabilidad a nivel del servidor

La motherboard X570 AORUS PRO utiliza un diseño de alimentación de CPU digital totalmente IR que incluye tanto el controlador PWM digital como el MOSFET PowlRstage, y es capaz de proporcionar al menos 40A de energía de cada fase, para un total de 480A.

Este controlador 100% digital y los conectores de alimentación de CPU de 8 + 4 pines sólidos adicionales ofrecen una precisión increíble en la entrega de energía a los componentes más sensibles a la energía y que consumen mucha energía de la motherboard, lo que permite a los entusiastas obtener el máximo rendimiento absoluto de la nueva serie AMD Ryzen 3000 UPC.

* Duplicado de 6 fases con balanceo actual.

El diseño exclusivo de PCB de PCIe 4.0 de cobre 2X exclusivo de GIGABYTE proporciona rutas de rastreo de potencia suficientes entre los componentes para manejar cargas de energía mayores que las normales y para eliminar el calor del área crítica de suministro de energía de la CPU. Esto es esencial para garantizar que la motherboard sea capaz de manejar la mayor carga de energía que es necesaria cuando se realiza el overclocking.

Diseño Térmico Avanzado

X570 AORUS PRO alcanza un equilibrio perfecto entre estilo y rendimiento al combinar el aclamado disipador de calor Fins-Array y el tubo de calor Direct Touch para proporcionar 30% más bajas temperaturas MOSFET para entusiastas, overclockers y jugadores profesionales.

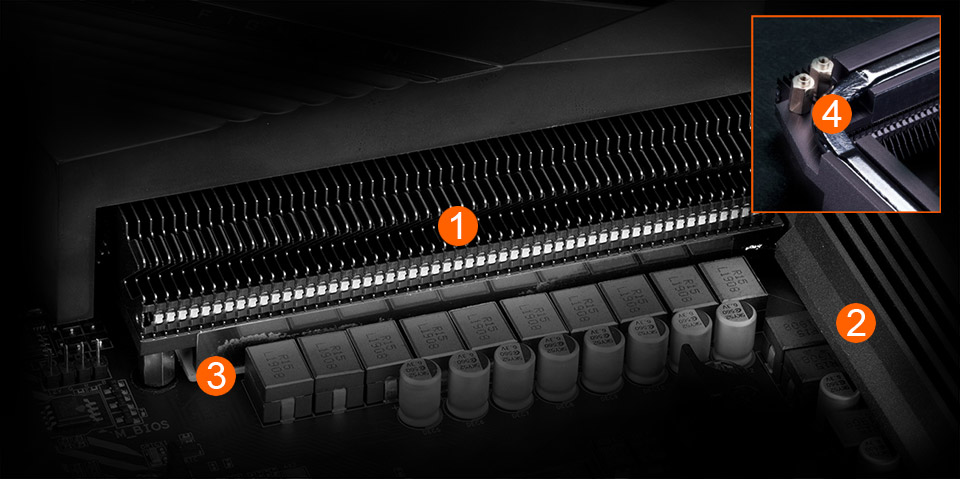

Disipador térmico de matriz de laminillas con tubo de calor de contacto directo y almohadilla de alta conductividad térmica

X570 AORUS PRO utiliza un disipador térmico Fins-Array que aumenta el área de disipación de calor en un 300% en comparación con los disipadores térmicos tradicionales del mismo tamaño. Direct Touch Heatpipe ayuda a transferir el calor de las laminillas MOS. Al usar LAIRD de 1,5 mm de espesor, almohadillas de alta conductividad térmica de 5W / mK, puede transferir 2.7 veces más calor en comparación con las almohadillas térmicas tradicionales en el mismo período de tiempo.

1. Fins-Array

Fins-Array aumenta el área de la superficie para que el calor pueda eliminarse más rápido que otros.

2. Disipador térmico multicorte

Múltiple corte de aleta en el disipador térmico para mejorar el rendimiento térmico al aumentar la superficie de disipación de calor y mantener una estética elegante.

3. Almohadilla de alta conductividad térmica

Al usar LAIRD de 1,5 mm de espesor, almohadillas de alta conductividad térmica de 5W / mK, puede transferir 2.7 veces más calor.

4. Tubo de calor de contacto directo

Heatpipe toca directamente los componentes VRM de la fuente de calentamiento que garantizan un buen contacto entre VRM y el disipador térmico.

Diseño completo PCIe 4.0

X570 AORUS empuja el sobre una vez más al presentar el diseño Full PCIe 4.0, que incluye ranuras PCIe 4.0, conectores PCIe 4.0 M.2 y ofrece un rendimiento altamente optimizado y la flexibilidad exigida para usuarios avanzados y entusiastas de los juegos extremos.

Diseño completo PCIe 4.0

Hardware PCIe 4.0

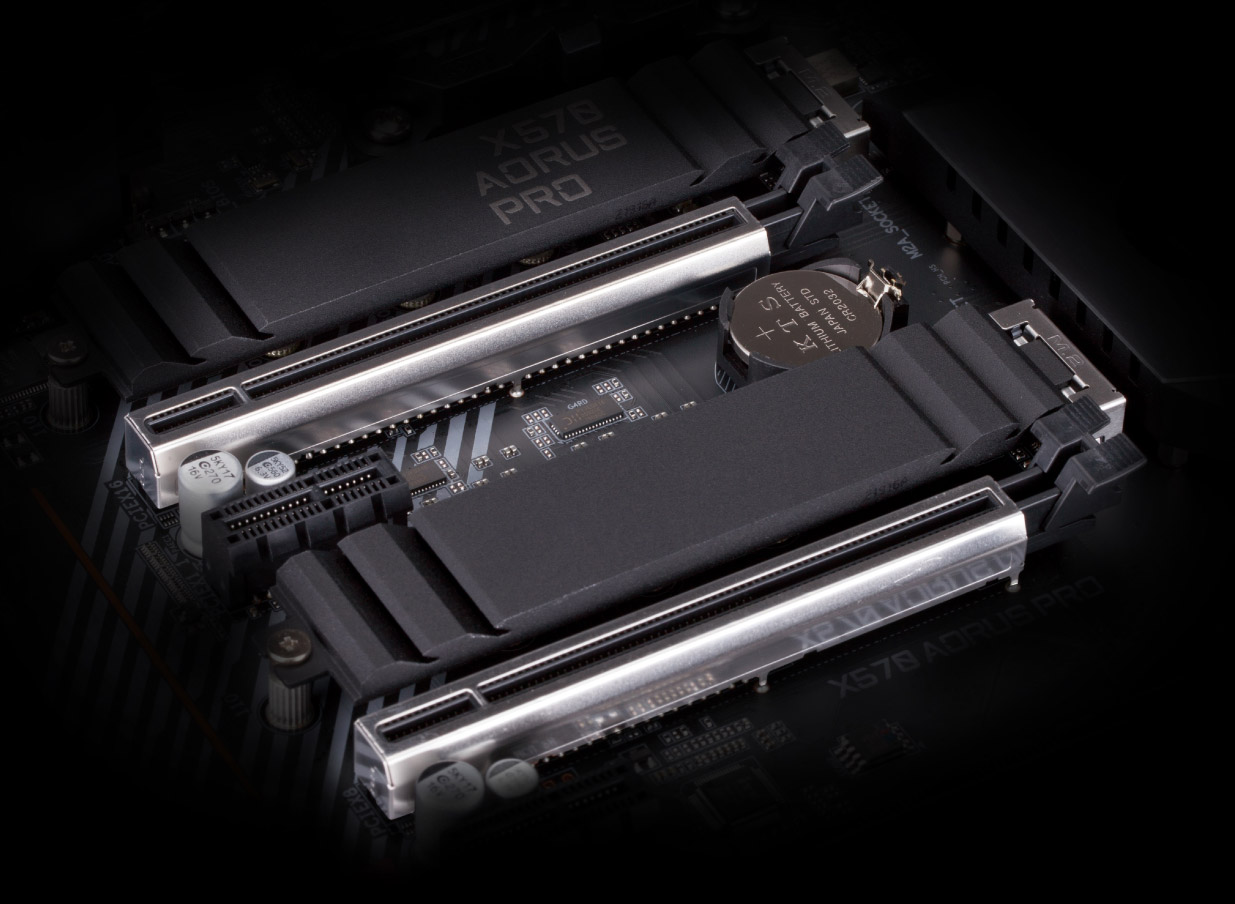

PCIe 4.0 M.2 con protección térmica

XMP 4400+

Las motherboard de la serie X570 AORUS cuentan con ranuras PCIe 4.0 integradas, que ofrecen un ancho de banda superior en comparación con el de la tecnología de la generación anterior. El rendimiento de las tarjetas gráficas y las SSD PCIe NVMe AIC no estará limitado por un ancho de banda insuficiente.

Las ranuras PCIe 4.0 tienen mayor estabilidad de señal de ranura y menor impedancia, lo que maximiza el ancho de banda de PCIe y al mismo tiempo es compatible con PCIe 3.0.

Ancho de banda PCIe*

PCIe 4.0 x16

PCIe 3.0 x16

Velocidad de transferencia

* Ancho de banda teórico basado en la especificación PCI Express

Hasta 31.5GB/s*

Hasta 15.8GB/s*

Estabilidad de señal de ranura*

Ranura PCIe 4.0

Ranura PCIe 3.0

Impedancia diferencial

* Basado en la especificación de impedancia diferencial PCIe 4.0

PCB de baja pérdida de señal

PCB PCIe 4.0 de pérdida media

PCB Regular

Factor de disipación

Conectividad de próxima generación

Un producto de alta gama debe estar preparado para el futuro para que su sistema se mantenga actualizado con la última tecnología. Las Motherboards X570 AORUS proporcionan almacenamiento de red de toda la próxima generación para mantenerlo actualizado.

Conectividad de próxima generación

Intel^® LAN GbE

USB Type-C™

HDMI 2.0

Intel ^® GbE LAN con cFosSpeed Acelerador de redes

Intel^® Intel ® GbE LAN cuenta con cFosSpeed, una aplicación de gestión de tráfico de red que ayuda a mejorar la latencia de red y mantener los tiempos de ping bajos para ofrecer una mejor capacidad de respuesta en entornos LAN lleno de gente.

USB TurboCharger

La tecnología USB TurboCharger con patente pendiente de GIGABYTE permite a los usuarios recargar sus dispositivos móviles con una velocidad sorprendente, hasta un 50% en menos de 30 minutos *. Al conectar el cable de chasis frontal USB 3.2 Gen1 Tipo-A a nuestra placa base, el USB TurboCharger puede recargar dispositivos Android con QC 3.0 y dispositivos Apple con la función Apple Fast-Charge.

* El tiempo de carga varía según el diseño del hardware del dispositivo, el tamaño de la batería, la calidad del chasis del cable USB 3.2 Gen1 frontal y los factores ambientales, los resultados reales variarán.

HDMI 2.0 para 4K / 60P / 21: 9 / Soporta HDCP 2.2

HDMI 2.0, que es compatible con versiones anteriores de HDMI 1.4, ofrece 18 Gb / s de ancho de banda, casi el doble que la generación anterior. Esto libera el potencial para que los usuarios transfieran múltiples transmisiones de video, así como una relación cinemática nativa de 21: 9 (en la cual se filman la mayoría de las películas), ofreciendo la mejor experiencia visual para los espectadores.

Note: Only Picasso and Raven Ridge APUs support displaying function.

RGB Fusion 2.0

Con las Motherboards AORUS, RGB Fusión 2.0 es aún mejor con LED direccionables. * RGB Fusión 2.0 ofrece a los usuarios la opción de controlar RGB y tiras de luz LED RGB / direccionables externas para su PC. Característica ya llena de colores y patrones, RGB Fusión 2.0 en las motherboard AORUS de la serie X570 ahora se actualizan con soporte de LED direccionado. Con tiras de LED direccionables externamente*, donde cada LED es direccionado digitalmente,

Las Motherboards AORUS admitirán tiras de iluminación LED direccionables de 5v y hasta 300 luces LED. RGB Fusión 2.0 con LED direccionables viene con nuevos patrones y varias configuraciones de velocidad con más por venir.

* Los LED direccionables están disponibles solo en motherboard seleccionadas, las tiras LED externas, las tiras LED direccionables no están incluidas con la compra de la motherboards.

RGB Fusion 2.0

Software RGB Fusion 2.0

APLICACIÓN RGB Fusión

Con una deslumbrante variedad de productos compatibles, RGB Fusión 2.0 es el software que lo reúne todo, permitiendo que sus accesorios se sincronicen al mismo ritmo. Personalice todos sus LED como desee: haga que coincidan, deslumbren e impresionen. Obtenga más información sobre RGB Fusión 2.0

Con una interfaz de usuario intuitiva integrada, RGB Fusion 2.0 le ofrece una mejor solución para personalizar los efectos de iluminación en todos los dispositivos compatibles. Desde motherboard, tarjetas gráficas hasta productos periféricos, puede personalizar su plataforma de juego con su propio estilo y mostrar su construcción compartiendo los perfiles. Además, el nuevo modo de juego hace que los efectos de iluminación sean interactivos con juegos seleccionados para brindarte la experiencia de juego más inversiva.

Sincroniza con un clic

Control individual como desees

APLICACIÓN GIGABYTE RGB Fusión

No solo haga brillar su PC, hágalo una obra de arte que sus amigos envidiarán. Con la aplicación móvil GIGABYTE RGB Fusión, los usuarios pueden ver cómo controlan la iluminación dentro de su PC gaming. Esto brinda a los usuarios un acceso fácil mientras intentan ajustar los colores y las velocidades para diferentes modos, todo esto se puede lograr lejos del teclado y el monitor de su PC.

Smart Fan 5

Con Smart Fan 5, los usuarios pueden asegurarse de que su PC para juegos pueda mantener su rendimiento mientras se mantienen frescos. Smart Fan 5 permite a los usuarios intercambiar sus laminillas de disipación de ventilador para reflejar diferentes sensores térmicos en diferentes ubicaciones de la motherboard. No solo eso, con Smart Fan 5 se han introducido laminillas de disipación de ventilador híbridos que admiten ventiladores de modo PWM y Voltaje para hacer que la motherboard sea más amigable con la refrigeración líquida.

Conectores de ventilador / Bomba de agua

Sensores de temperatura interna

Sensores de temperatura externos

Los diferentes modelos tienen un número diferente de cabezales de pines del ventilador y sensores de temperatura. La función Smart Fan 5 puede variar según el modelo.

Sensores de temperatura

Encabezados de ventilador híbridos

■ 7 conectores de ventilador / bomba de agua
■ 7 sensores de temperatura internos
■ 2 sensores de temperatura externos
■ Todos los cabezales de ventiladores híbridos
■ Ventiladores y sensores interoperables
■ Admite ventiladores de alta corriente de hasta 24 W (2AX12V) con protección contra sobre cargas
■ Interfaz de usuario intuitiva para control de ventilador

FAN STOP

Encabezados de ventilador híbridos

Smart Fan 5

Logre el silencio de los fanáticos. Con Fan Stop, mapee cualquier ventilador para que se detenga por completo cuando las temperaturas caigan por debajo de un umbral específico. Logre que ventilador se detenga, según las lecturas del sensor y a qué temperatura, todo se puede personalizar a su gusto.

Diseño inteligente de control de ventilador

Laminillas de disipación de ventilador híbrido

¡Asuma el control completo sobre su configuración de refrigeración líquida! Smart Fan 5 recibe información actualizada sobre el caudal y la temperatura del agua a través de las laminillas de disipación pines del ventilador híbrido o los sensores de termistor externos, lo que le proporciona un dominio absoluto sobre su PC.
Todas las laminillas de disipación de ventilador híbridos pueden detectar automáticamente el tipo de dispositivo de enfriamiento, ya sea ventilador o bomba con diferentes modos PWM o de voltaje.

Nuevo software Smart Fan 5

Elija entre diferentes modos, silencioso a Velocidad máxima, para que coincida con las preferencias de uso de su sistema.
Para cada ventilador o bomba, puede usar la curva de ventilador intuitiva para definir los umbrales de disparo y las velocidades de ventilador correspondientes.

La industria líder en electricidad estática y protección contra sobre cargas

LED de diagnóstico

Solución de problemas de hardware de un vistazo

Los LED integrados controlados por el BIOS del sistema indican si se está produciendo un mal funcionamiento, lo que permite a los usuarios diagnosticar rápidamente qué componente principal (CPU / DDR / VGA / HDD) está funcionando mal para que puedan actuar rápidamente.

* Foto solo para referencia.

Diseño patentado

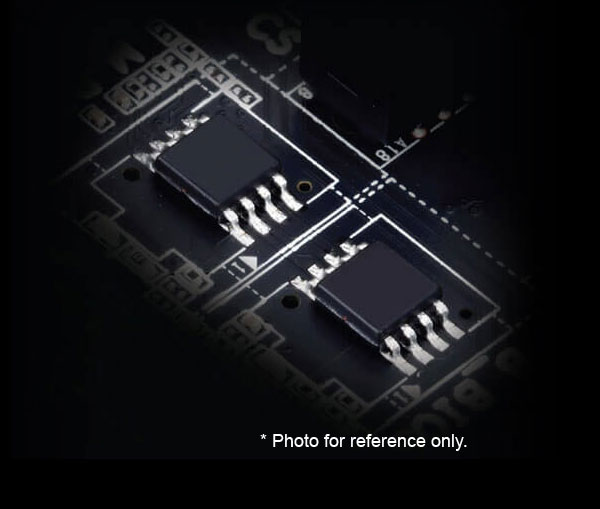

DualBIOS ™ de GIGABYTE

Las motherboards GIGABYTE Ultra Durable ™ cuentan con GIGABYTE DualBIOS ™, una tecnología exclusiva de GIGABYTE que protege posiblemente uno de los componentes más cruciales de su PC, el BIOS. GIGABYTE DualBIOS ™ significa que su placa base tiene un 'BIOS principal' y un 'BIOS de respaldo', protegiendo a los usuarios de fallas del BIOS debido a virus, mal funcionamiento del hardware, configuraciones incorrectas de OC o fallas de energía durante el proceso de actualización.

Diseño de "Conector G" fácil de instalar

Los cables pequeños de los conectores del panel frontal pueden ser difíciles de manipular ya que el espacio es limitado y los indicadores son pequeños. Con el conector G, puede conectar todos los cables FP a la vez, simplificando el proceso de construcción de su próxima PC y ahorrándole estrés.

BIOS & Aplicaciones GIGABYTE

BIOS

CENTRO DE APLICACIONES

EasyTune

@BIOS

Visor de información del sistema

BIOS

Nueva interfaz de usuario

El nuevo MODO FÁCIL muestra información importante del hardware en una página, incluido el reloj de la CPU, la memoria, el almacenamiento y el ventilador.

Mis favoritos

Agregue elementos usados constantemente en el menú favorito para un acceso rápido.

Información de almacenamiento

Muestra todo tipo de información de almacenamiento, incluidas las interfaces SATA, PCIE y M.2.

Registro de cambios

Enumere todos los cambios antes de guardar y salir de la BIOS. Revise rápidamente la modificación de la configuración general.

Curva de línea de carga intuitiva

Muestre claramente cada ajuste de calibración de la línea de carga en un gráfico de curva intuitivo.

CENTRO DE APLICACIONES

GIGABYTE APP CENTER es un portal útil de todas las utilidades y controladores de GIGABYTE MB, puede elegir cualquier utilidad que desee instalar desde APP CENTER y mantenerlo actualizado con las últimas utilidades y versiones de controladores.

EasyTune™

EasyTune ™ de GIGABYTE es una interfaz simple y fácil de usar que permite a los usuarios ajustar la configuración de su sistema o ajustar el sistema y los relojes y voltajes de memoria en un entorno Windows. Con Smart Quick Boost, un clic es todo lo que se necesita para overclockear automáticamente su sistema, lo que brinda un aumento de rendimiento adicional cuando más lo necesita.

@BIOS

La aplicación GIGABYTE @BIOS le permite actualizar el BIOS de su sistema desde Windows utilizando una interfaz gráfica de usuario simple y elegante. @BIOS puede descargar automáticamente la última versión de los servidores de GIGABYTE o puede actualizar su BIOS desde un archivo en su computadora. @BIOS también le permite guardar su BIOS actual en un archivo, recuperar su BIOS anterior de una imagen y hacer una copia de seguridad de su BIOS en una imagen.

Visor de información del sistema

El visor de información del sistema GIGABYTE es una ubicación central que le da acceso al estado actual de su sistema. Monitoree componentes como los relojes y el procesador, configure su perfil de velocidad de ventilador preferido, cree alertas cuando las temperaturas sean demasiado altas o registre el comportamiento de su sistema; Estas son las posibilidades del Visor de información del sistema.

CONCEPTO DE DISEÑO

Dominante en la Oscuridad
