CONCEPTO DE DISEÑO

Dominante en la Oscuridad

En la noche oscura y sin estrellas, el halcón infunde miedo en el corazón de su presa. Incluso con una visibilidad mínima, el halcón señala a su presa y anticipa pacientemente el momento perfecto para lanzarse a matar. El halcón con su mirada afilada como láser domina la oscuridad de la noche de la misma manera que AORUS Core Lighting ilumina el vasto ecosistema de AORUS.

1
Solución VRM digital IR directa de 8 fases con PowIRstage
• PCB de 8 capas de pérdida de media lista para PCIe 4.0
3

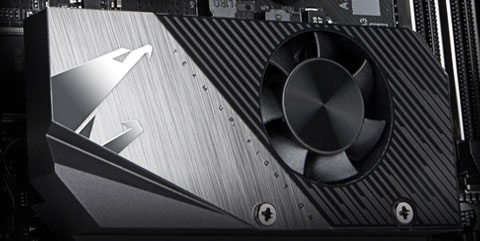

Diseño Térmico Avanzado
• Disipador de calor extendido
• Disipador de calor de varias capas
• Thermal Pad LAIRD de 5W/mK
2

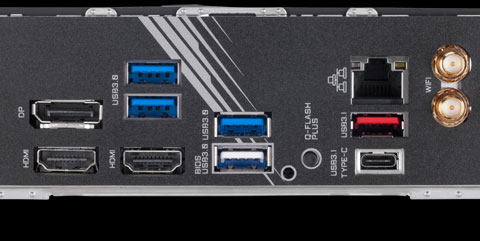

I/O Shield integrado
• DisplayPort + 2* HDMI 2.0
• Botón y puerto USB Q-Flash Plus
4
LAN Intel® i211AT GbE
• Acelerador de Internet cFosSpeed
5
Intel® WiFi 6 802.11ax 2T2R y BT 5
6
Solución de Audio
• Audio ALC1220-VB
• Capacitores de audio Nichicon Fine Gold de gama alta
07
Compatible con procesadores de la serie AMD Ryzen™
• DDR4 de doble canal, 2 DIMM con armadura de memoria ultra duradera
08
Conectores de energía de clavija sólida
• Conector de energía ATX de 24 pines
• Conector de energía de CPU de 8 pines
09
Conectores M.2 duales PCIe 4.0 x4
• Compatibilidad NVMe con PCIe 4.0/3.0 x4
• Thermal Guard M.2 con diseño de disipador de calor de varias capas
10

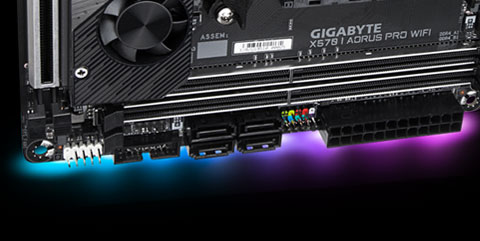

RGB FUSION 2.0
• Cabezal LED direccionable * 1
• Cabezal LED RGB * 1
11
Ranura PCIe 4.0
• Ranura PCIe 4.0/3.0 x16
• Armadura PCIe Ultra Durable
PREPÁRATE PARA AMD RYZEN ™ SERIE 5000
Las Motherboard GIGABYTE X570 basadas en el chipset AMD X570 brindan soporte completo para los últimos procesadores AMD Ryzen ™ serie 5000. El diseño completamente nuevo es un testimonio de la dedicación de GIGABYTE por la calidad del diseño. Las Motherboard GIGABYTE X570 ofrecen una amplia lista de características, como compatibilidad con PCIe 4.0, interfaces USB Tipo-C ™ en placas seleccionadas, audio refinado, alta velocidad de Ethernet y el último estándar de diseño WIFI, para satisfacer el rendimiento, el audio, los datos de los usuarios y sus necesidades de transferencias. El nuevo y avanzado diseño térmico y de energía permite a los usuarios liberar el rendimiento de los procesadores AMD Ryzen ™ serie 5000, lo que hace que las Motherboard GIGABYTE X570 sean perfectas para los usuarios que buscan construir el mejor sistema de juegos de plataforma AMD. Compatible con las series AMD Ryzen ™ 5000, 4000, 3000, 2000
Tecnología AMD StoreMI
Las Motherboard GIGABYTE B550 maximizan el potencial de tu PC con la tecnología AMD StoreMI. StoreMI acelera los dispositivos de almacenamiento tradicionales para reducir los tiempos de arranque y mejorar la experiencia general del usuario. Esta utilidad fácil de usar combina la velocidad de los SSD con la alta capacidad de los HDD en una sola unidad, mejora las velocidades de lectura/escritura del dispositivo para igualar las de las SSD, refuerza el rendimiento de los datos para obtener un valor increíble y transforma la PC de todos los días a un sistema impulsado por el rendimiento.

Los beneficios de AMD StoreMI:
• Hacer que la experiencia de la PC sea rápida, fluida y fácil
• Optimización de la capacidad de respuesta de la computadora desde el inicio del sistema hasta el inicio de la aplicación
• Ofreciendo rendimiento SSD con capacidad HDD a un costo asequible
• Acceso rápido a archivos clave mediante el aprendizaje automático de los comportamientos informáticos de los usuarios

Para obtener información detallada, consulte el sitio web oficial de AMD: https://www.amd.com/en/technologies/store-mi
RENDIMIENTO AORUS

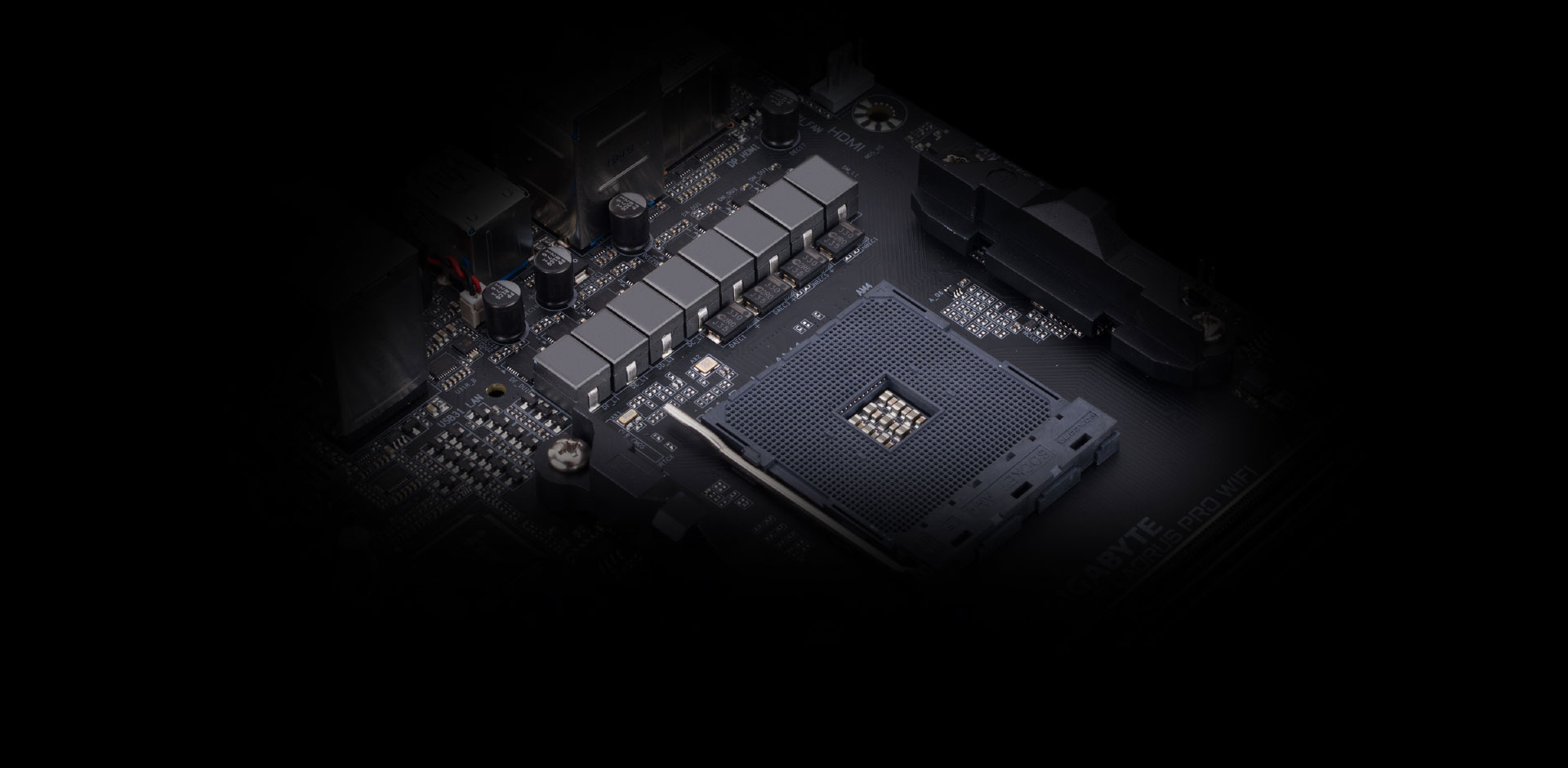

Diseño de máxima potencia
Para liberar todo el potencial de la 3°.- generación de CPU AMD Ryzen ™, la Motherboard requiere el mejor diseño de potencia de CPU. Con componentes de la mejor calidad y la capacidad de diseño de I+D de GIGABYTE, la X570 AORUS es una verdadera bestia entre las Motherboards.
Diseño de máxima potencia

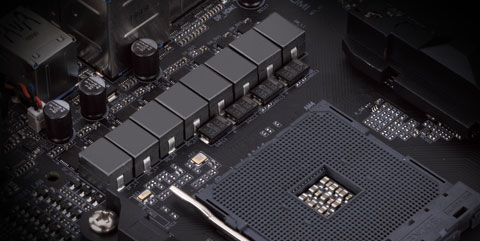

Diseño de energía digital IR directo de 8 fases
Arquitectura de energía
Diseño de energía digital IR directo de 8 fases
  • Diseño de alimentación directa de 8 fases sin duplicador PWM
  • Sin duplicador/No paralelo
  • Etapa de potencia Infineon 70A
  • Temperatura más baja
  • Fiabilidad a nivel de servidor
X570 I AORUS PRO WIFI utiliza un controlador IR PWM y un MOSFET Infineon TDA21472 Power Stage 70A de última generación para construir la Motherboard mini-ITX más potente.
Este diseño PWM compacto pero poderoso ofrece una precisión increíble en la entrega de energía a los componentes más sensibles y que consumen más energía de la Motherboard, lo que permite a los entusiastas obtener el máximo rendimiento absoluto de los nuevos procesadores AMD Ryzen serie 3000 en la Motherboard X570 más pequeña.
Gráfico de ondulación de voltaje y eficiencia energética
Diseño Térmico Avanzado
En una pequeña placa mini-ITX, el calor se atrapa fácilmente y el equilibrio térmico no es fácil de lograr. Para evitar el acelerador térmico, se implementó una solución térmica mejorada que consiste en un disipador de calor con cortes y un disipador de calor de varias capas en el X570 I AORUS PRO WIFI. Con almohadillas de alta conductividad térmica LAIRD de 1,5 mm de grosor y 5 W / mK, puede transferir 2,7 veces más calor en comparación con las almohadillas térmicas tradicionales en el mismo período de tiempo.

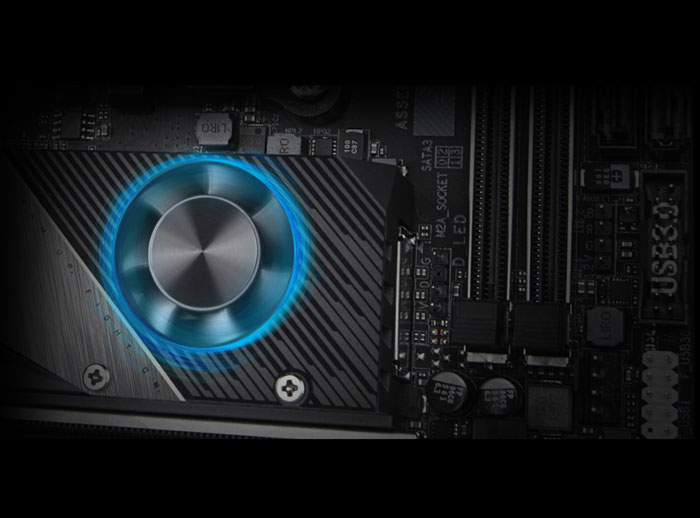

Disipador de calor del ventilador del chipset inteligente
Smart Fan
  1. Proporciona 3 modos de funcionamiento diferentes para minimizar el ruido y extender la longevidad del ventilador. Modos silencioso, equilibrado y de rendimiento, elija el modo que mejor se adapte a usted en cualquier situación.

Alta durabilidad
  1. Las Motherboard X570 adoptan un ventilador con doble rodamiento de bola de alta calidad que garantiza 60.000 * horas de trabajo.

  2. * MTBF, una medida estándar que opera continuamente bajo ciertos criterios con un nivel de confianza del 90%.

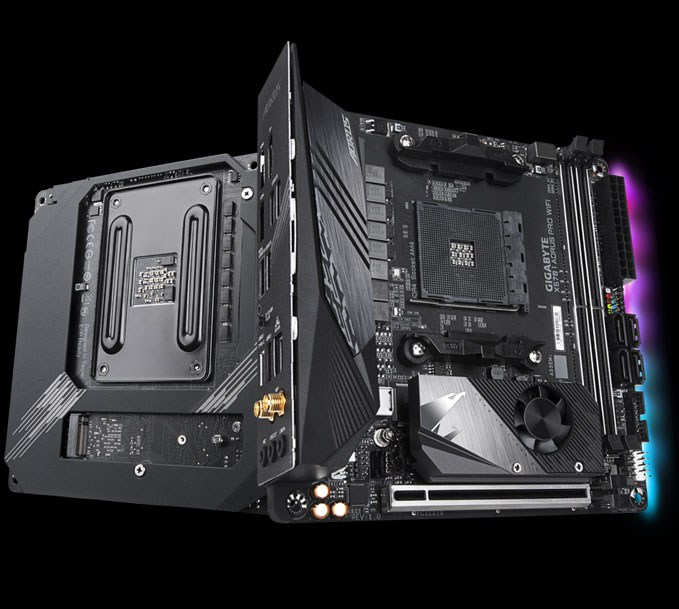

Placa base + Armadura de escudo de E / S
Diseño duradero y fácil instalación.
  1. Con una placa base integrada, las placas base de GIGABYTE brindan a los usuarios una base sólida para construir sus PC para juegos.

  2. Con un protector de E / S integrado, construir una PC Ultra Durable de GIGABYTE es aún más fácil.

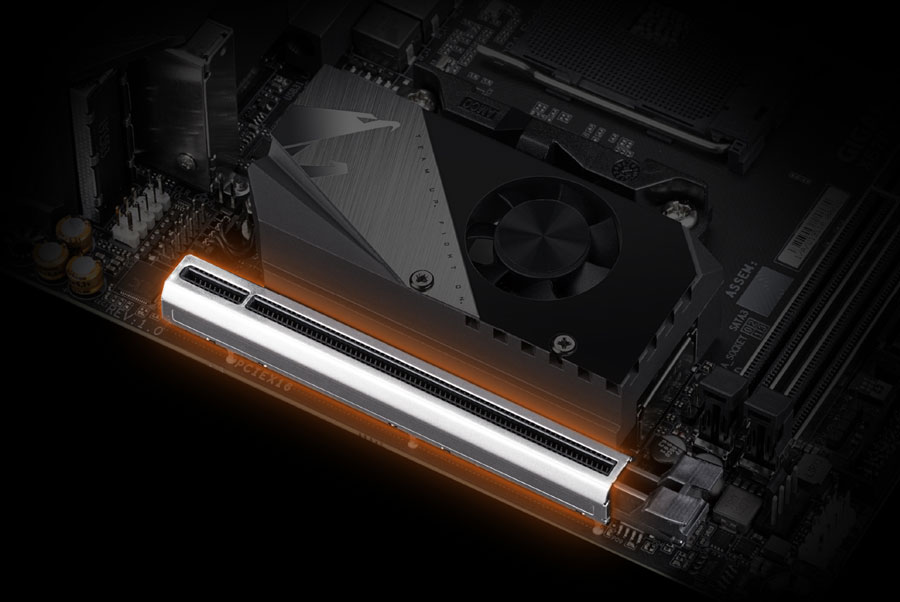

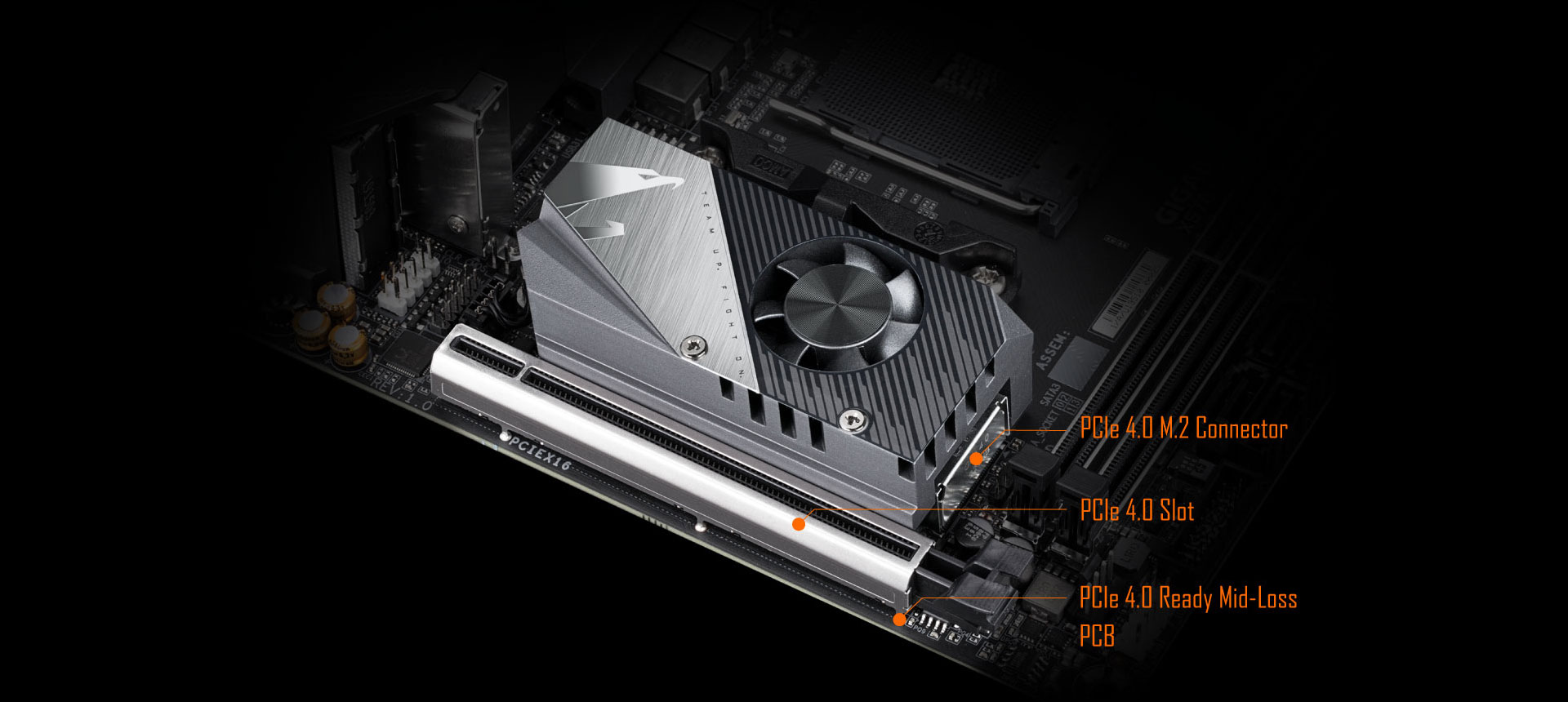

Diseño PCIe 4.0 completo
X570 AORUS supera los límites una vez más al presentar un diseño PCIe 4.0 completo, que incluye ranuras PCIe 4.0, conectores PCIe 4.0 M.2, IC de ajuste de B-clock PCIe 4.0, y ofrece un rendimiento altamente optimizado y la flexibilidad que exigen los usuarios avanzados y los entusiastas de los juegos extremos.
Diseño PCIe 4.0 completo
Hardware PCIe 4.0

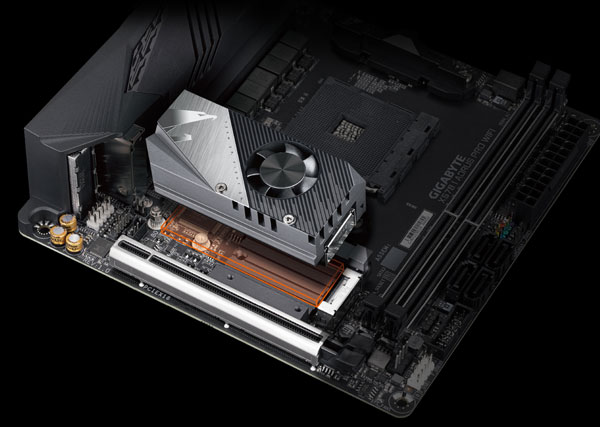

PCIe 4.0 M.2 con Thermal Guard

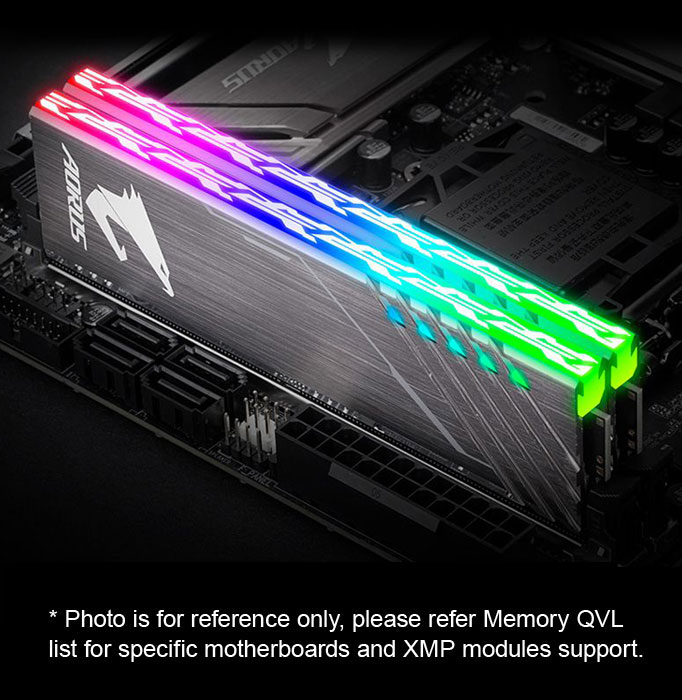

XMP 4400+
Las Motherboard de la serie X570 AORUS cuentan con ranuras PCIe 4.0 integradas, que brindan un ancho de banda superior en comparación con la tecnología de la generación anterior. El rendimiento de las tarjetas gráficas y las SSD PCIe NVMe AIC no estará limitado por un ancho de banda insuficiente.

Las ranuras PCIe 4.0 tienen una mayor estabilidad de señal de ranura y menor impedancia, lo que maximiza el ancho de banda de PCIe y al mismo tiempo es compatible con PCIe 3.0.
Ancho de banda PCIe *
PCIe 4.0 x16
PCIe 3.0 x16
Velocidad de transferencia
* Ancho de banda teórico basado en la especificación PCI Express
Hasta 31.5GB/s*
Hasta 15.8GB/s*
Slot Signal Stability*
PCIe 4.0 Slot
PCIe 3.0 Slot
Impedancia diferencial
* Basado en la especificación de impedancia diferencial PCIe 4.0
PCB de baja pérdida de señal
PCB PCIe 4.0 de pérdida media
PCB Regular
Factor de disipación
CONECTIVIDAD AORUS
Conectividad de próxima generación
Un producto de gama alta debe estar preparado para el futuro para que tu sistema se mantenga actualizado con la última tecnología. X570 AORUS proporciona toda la red de próxima generación, almacenamiento para mantenerlo al día.
Conectividad de próxima generación
Intel® WiFi 6
Antena AORUS
LAN Intel® GbE
USB Tipo-C™
2X HDMI 2.0
Nuevo módulo Intel® WiFi 6 802.11ax + BT 5
La solución Intel Wireless es compatible con 802.11ax, permite un rendimiento inalámbrico de gigabit, proporciona una transmisión de video fluida, una mejor experiencia de juego, pocas conexiones caídas y velocidades de hasta 2.4Gbps *. Además, Bluetooth 5 proporciona un alcance 4X sobre BT 4.2 y una transmisión más rápida.
Beneficios del WiFi 6:
  1. Rendimiento 5,5 veces superior al de 802.11ac 1x1 *
  2. 4 veces mejor capacidad de red, sin atascos de tráfico, especialmente en áreas densas con muchos dispositivos
  3. Aumento de la eficiencia de la red para una mejor experiencia de usuario
2400
1734
867
433
Velocidad de transmisión (Mbps)
* Basado en ancho de banda teórico WIFI

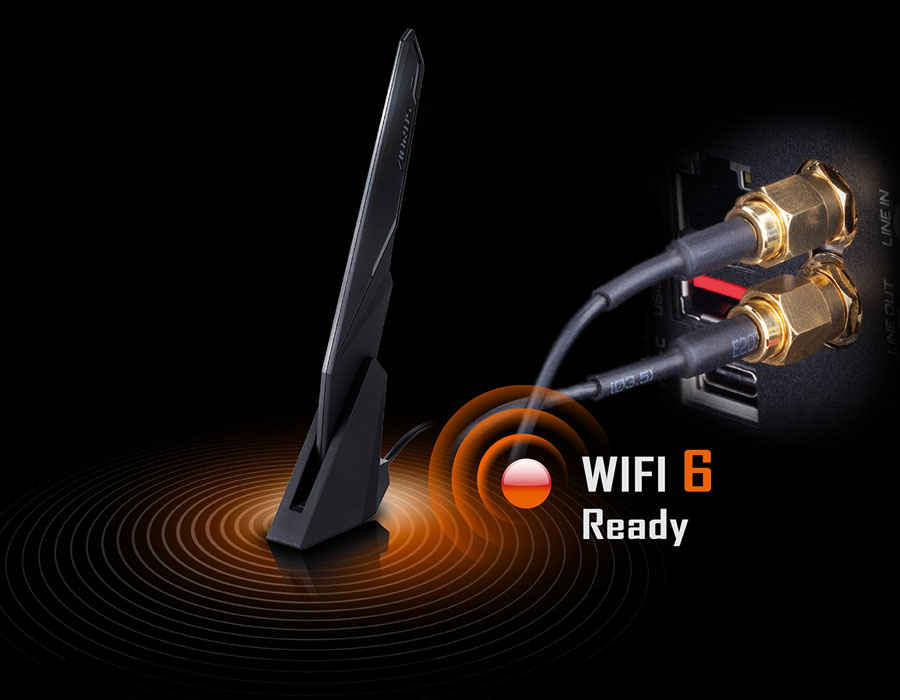

La antena AORUS admite banda dual con mejor señal WIFI
  1. Todas las antenas nuevas son compatibles con 802.11ax/ac de doble banda de 2,4 GHz y 5 GHz.
    mejor intensidad de señal en comparación con el diseño de antena tradicional
  2. Antena AORUS con función de antena inteligente para la mejor transmisión de señal WIFI
  3. Inclinación de múltiples ángulos y base magnética para la mejor dirección y ubicación de intensidad de señal
Intel® GbE LAN con cFosSpeed Internet Accelerator Networking

Intel® GbE LAN presenta cFosSpeed, una aplicación de administración de tráfico de red que ayuda a mejorar la latencia de la red y mantener tiempos de ping bajos para brindar una mejor capacidad de respuesta en entornos de LAN abarrotados.

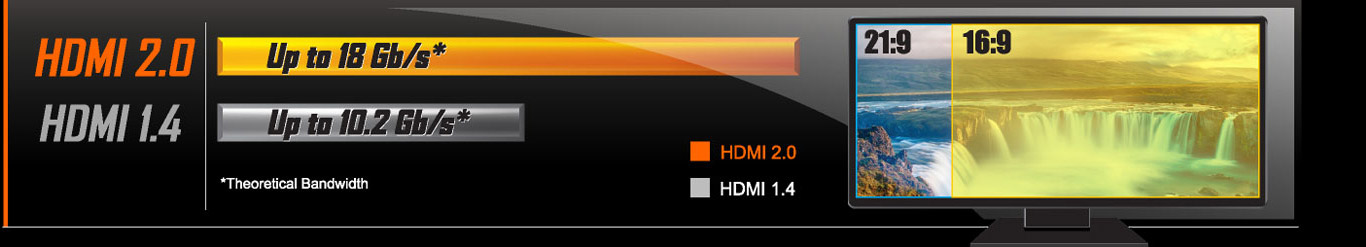

Compatibilidad con HDMI 2.0 para 4K / 60P / 21: 9 / HDCP 2.2
HDMI 2.0, que es retrocompatible con HDMI 1.4, ofrece 18Gb/s de ancho de banda, casi el doble que la generación anterior. Esto desbloquea el potencial para que los usuarios transfieran múltiples transmisiones de video, así como una relación cinemática nativa de 21:9 (en la que se graban la mayoría de las películas), lo que ofrece la mejor experiencia visual para los espectadores.
Nota: Solo las APU Picasso y Raven Ridge admiten la función de visualización.
AUDIO AORUS
Capacitores de audio High-End
Las Motherbosrd AORUS utilizan capacitores de audio de alta gama. Estos capacitores de alta calidad ayudan a ofrecer audio de alta resolución y alta fidelidad para proporcionar los efectos de sonido más realistas para los gamers.
ESTILO AORUS
RGB Fusion 2.0
Con Motherboards AORUS, RGB Fusion 2.0 es aún mejor con los LED direccionables. * RGB Fusion 2.0 ofrece a los usuarios la opción de controlar las tiras de luz RGB/LED direccionables RGB integradas y externas para su PC. Con características llenas de colores y patrones, las Motherboards RGB Fusion 2.0 en las Motherboards AORUS de la serie X570 ahora se actualizan con compatibilidad con LED direccionables. Con tiras de LED direccionables externas*, donde cada LED es direccionable digitalmente, los usuarios pueden experimentar aún más patrones, estilos e iluminaciones.

Las Motherboards AORUS admitirán tiras de iluminación LED direccionables de 5v y hasta 1000 luces LED. RGB Fusion 2.0 con LED direccionables viene con nuevos patrones y varias configuraciones de velocidad con más por venir.
* Los LED direccionables están disponibles solo en determinadas Motherboards, las tiras de LED externas, las tiras de LED direccionables no se incluyen con la compra de la Motherboard.
Diseño de espectáculo de luces multizona
Ahora que ofrece más personalizaciones de LED que nunca, los usuarios pueden realmente adaptar su PC para representar su estilo de vida. Con soporte RGB completo y una aplicación RGB Fusion 2.0 rediseñada, el usuario tiene control total sobre los LED que rodean la placa base.
Nota: Los efectos de iluminación que se muestran son solo para fines de demostración. Los efectos de iluminación reales pueden variar según el modelo.
RGB Fusion 2.0 Ready
Software RGB Fusion 2.0
APP RGB Fusion
Con una deslumbrante variedad de productos compatibles, RGB Fusion 2.0 es el software que lo une todo, permitiendo que sus accesorios se sincronicen al mismo ritmo. Personalice todos sus LED como desee: haga que combinen, deslumbren e impresionen. Más información sobre RGB Fusion 2.0
Con una interfaz de usuario intuitiva integrada, RGB Fusion 2.0 te proporciona una mejor solución para personalizar los efectos de iluminación en todos los dispositivos compatibles. Desde Motherboards, tarjetas gráficas hasta productos periféricos, puedes personalizar tu plataforma de juego con tu propio estilo y compartir tus perfiles. Además, el nuevo modo de juego hace que los efectos de iluminación sean interactivos con juegos seleccionados para brindarte la experiencia de juego más inmersiva.
Sincronizar con un clic
Control individual como desee

GIGABYTE RGB Fusion APP

Don't just make your PC shine, make it a work of art that friends will envy. With the GIGABYTE RGB Fusion mobile app users can watch as they control the lighting within their gaming PC. This gives users ease of access as they try and adjust colors and speeds for different modes, all this can be achieved away from the keyboard and monitor of their PC.

AORUS COOLING
Smart Fan 5

With Smart Fan 5 users can ensure that their gaming PC can maintain its performance while staying cool. Smart Fan 5 allows users to interchange their fan headers to reflect different thermal sensors at different locations on the motherboard. Not only that, with Smart Fan 5 more hybrid fan headers that support both PWM and Voltage mode fans have been introduced to make the motherboard more liquid cooling friendly.

Fan Connectors
Internal Temperature Sensors
Different models have different number of fan pin headers and temperature sensors. Smart Fan 5 function may vary by model.
Temperature Sensors
Hybrid Fan Headers
■ 2 Fan Pin Headers
■ 4 Temperature Sensors
■ All Fan Pin Headers Upgraded to Hybrid Fan Headers
■ Interoperable Fans and Sensors
■ Supports High Current Fans up to 24W(2AX12V) with Over-Current Protection
■ Intuitive UI for Fan Control
FAN STOP
Hybrid FAN Header
Smart Fan 5 Software

Achieve fan silence. With Fan Stop, map any fan to stop completely when temperatures drop below a specified threshold. Which fan stops, based on readings from which sensor, and at what temperature—all of it can be customized to your liking.

Intelligent Fan Control Design
Hybrid Fan Pin Headers

Assume complete control over your liquid cooling setup! Smart Fan 5 receives up-to-the-second information on flow-rate and water-temperature through the Hybrid Fan Pin Headers, giving you absolute mastery over your PC.
• All Hybrid Fan Headers can automatically detect the type of cooling device whether it be fan or pump with different PWM or Voltage mode.

New Smart Fan 5 Software
Choose from different modes, Quiet to Full Speed, to match your system usage preferences.
For each fan or pump, you can use the intuitive fan curve to define trigger thresholds and corresponding fan speeds.
AORUS ULTRA DURABLE
Q-Flash Plus
Update the BIOS easily without installing the CPU, memory and graphics card.

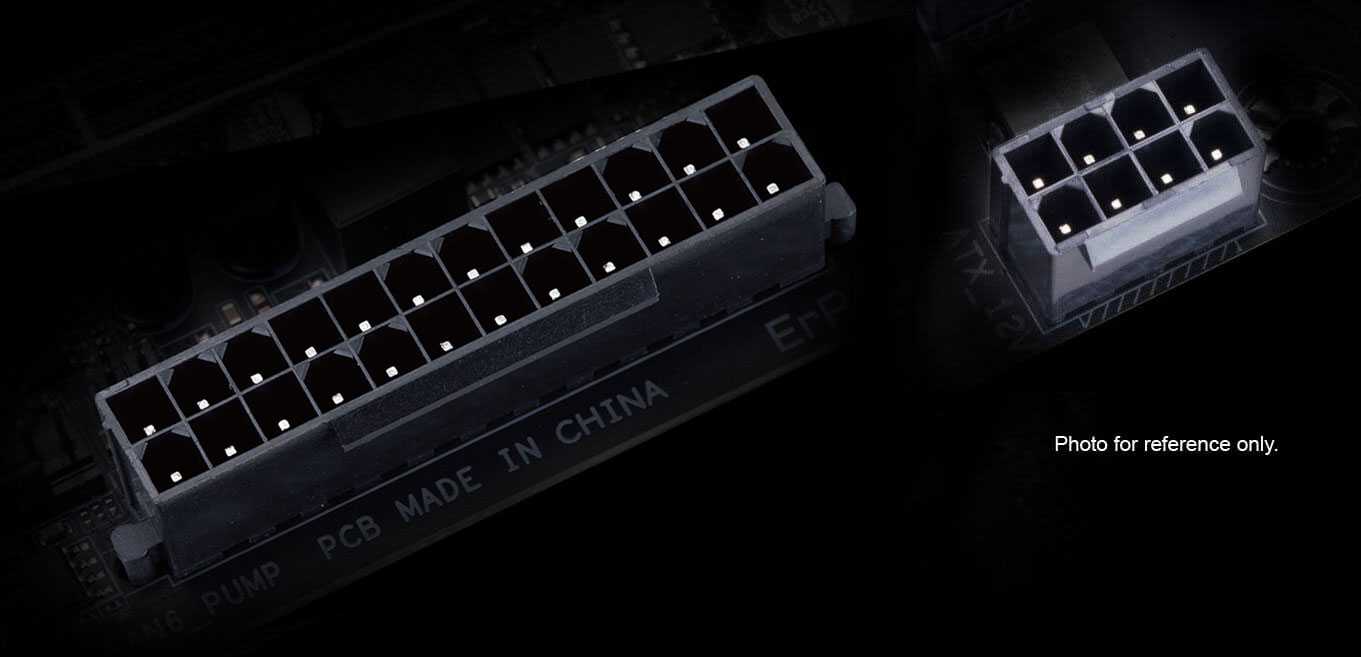

Solid Pin Power Connectors
X570 AORUS motherboards feature solid plated ATX 24pin & ATX 12V 8pin power connectors to offer a stable power supply during CPU overloading.
Solid Pin Power connector advantages
  1. Larger contact area for electricity
  2. More metal quantity to sustain higher power and generated heat
  3. Ultra durable and longer lifespan

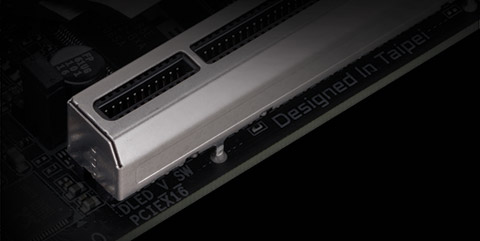

Ultra Durable™ PCIe Armor
Industry Leading Ultra Durable™ PCIe Armor
The innovative one piece stainless steel shielding design from GIGABYTE reinforces the PCIe connectors to provide the extra strength required to support heavy graphics cards.
Ultra Durable™ Memory Armor

AORUS' exclusive one piece stainless steel shielding design prevents against PCB distortion/twisting and plate bending, in addition to preventing any possible ESD interference

GIGABYTE Patented Double Locking Bracket
Learn more about AORUS ULTRA DURABLE
The Industry's Leading Static-Electricity & Surge Protection
Easy to Install "G Connector" Design

The tiny cables of the front panel connectors can be hard to manipulate as space is restricted and indicators are tiny. With the G Connector, you can connect all the FP cables at once, simplifying the process of building your next PC and saving you frustration.

AORUS EXCELLENCE
GIGABYTE BIOS & Applications
BIOS
APP CENTER
EasyTune
@BIOS
System Information Viewer
BIOS
New User Interface
All new EASY MODE shows important hardware information in one page including CPU clock, Memory, Storage, Fan.
My Favorites
Add constantly used items into the favorite menu for quick access.
Storage Information
Show all kinds of storage information including SATA, PCIE and M.2 interface.
Changelog
List all changes before saving and exiting bios. Quickly review overall settings modification.
Intuitive Load Line Curve
Clearly show each loadline calibration setting in an intuitive curve graph.
APP CENTER
GIGABYTE APP CENTER is an useful portal of all GIGABYTE MB utilities and drivers, you can choose any utility you want to install from APP CENTER and keep you updated with latest utilities and drivers version.
EasyTune™
GIGABYTE's EasyTune™ is a simple and easy-to-use interface that allows users to fine-tune their system settings or adjust system and memory clocks and voltages in a Windows environment. With Smart Quick Boost, one click is all it takes to automatically overclock your system, giving an added performance boost when you need it the most.
@BIOS
The GIGABYTE @BIOS app allows you to update your system’s BIOS from within Windows using a simple and slick graphical user interface. @BIOS can automatically download the latest version from the GIGABYTE servers or you can update your BIOS from a file on your computer. @BIOS also allows you to save your current BIOS to a file, recover your previous BIOS from an image and backup your BIOS to an image.
System Information Viewer
GIGABYTE System Information Viewer is a central location that gives you access to your current system status. Monitor components such as the clocks and processor, set your preferred fan speed profile, create alerts when temperatures get too high or record your system's behavior; these are the possibilities of the System Information Viewer.
XSplit Gamecaster + Broadcaster: Cast Your Game Anytime, Anywhere

Now set up your stage and share the greatest gaming moments with XSplit Gamecaster + Broadcaster! Fully optimized social media integration is ready for real-time chats—keeping you notified yet focused in the game. It takes just one click to stream your gameplay to Twitch. Host your game like a pro!

* Free 1 year XSplit Gamecaster + Broadcaster Premium License.
