DESEMPEÑO

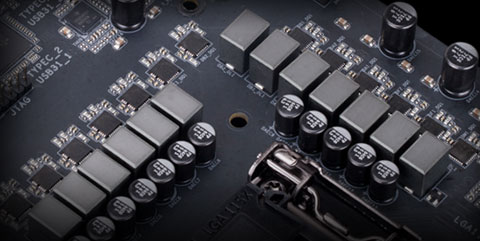

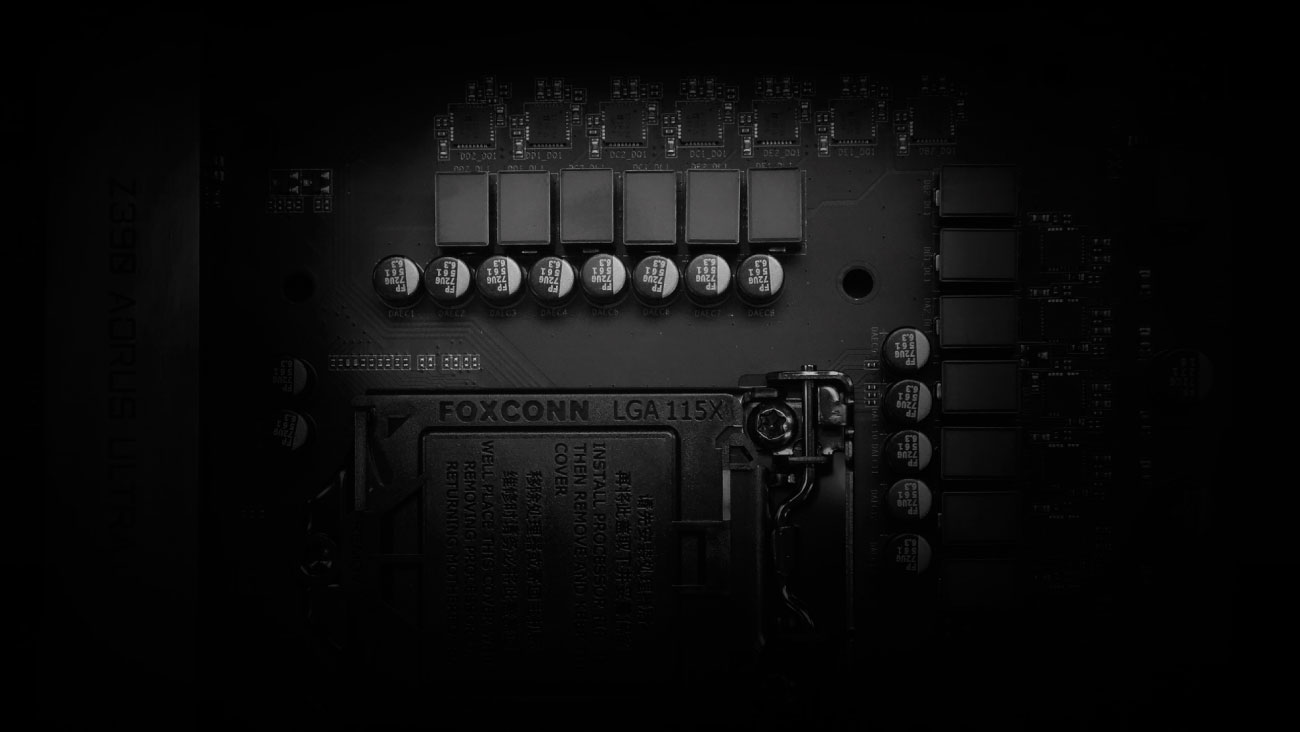

Diseño de energía digital de 12 * + 1 fase
La motherboard Z390 DESIGNARE utiliza un diseño de alimentación de CPU digital de 12 + 1 fases que incluye tanto el controlador PWM digital como DrMOS. Este controlador 100% digital y los conectores de alimentación de CPU de 8 + 4 pines sólidos adicionales ofrecen una precisión increíble en la entrega de energía a los componentes que consumen más energía y son sensibles a la energía de la placa base, lo que permite a los entusiastas obtener el máximo rendimiento absoluto del nuevo Intel ® Core de novena generación procesadores.

* Duplicado de 6 fases con equilibrio actual.

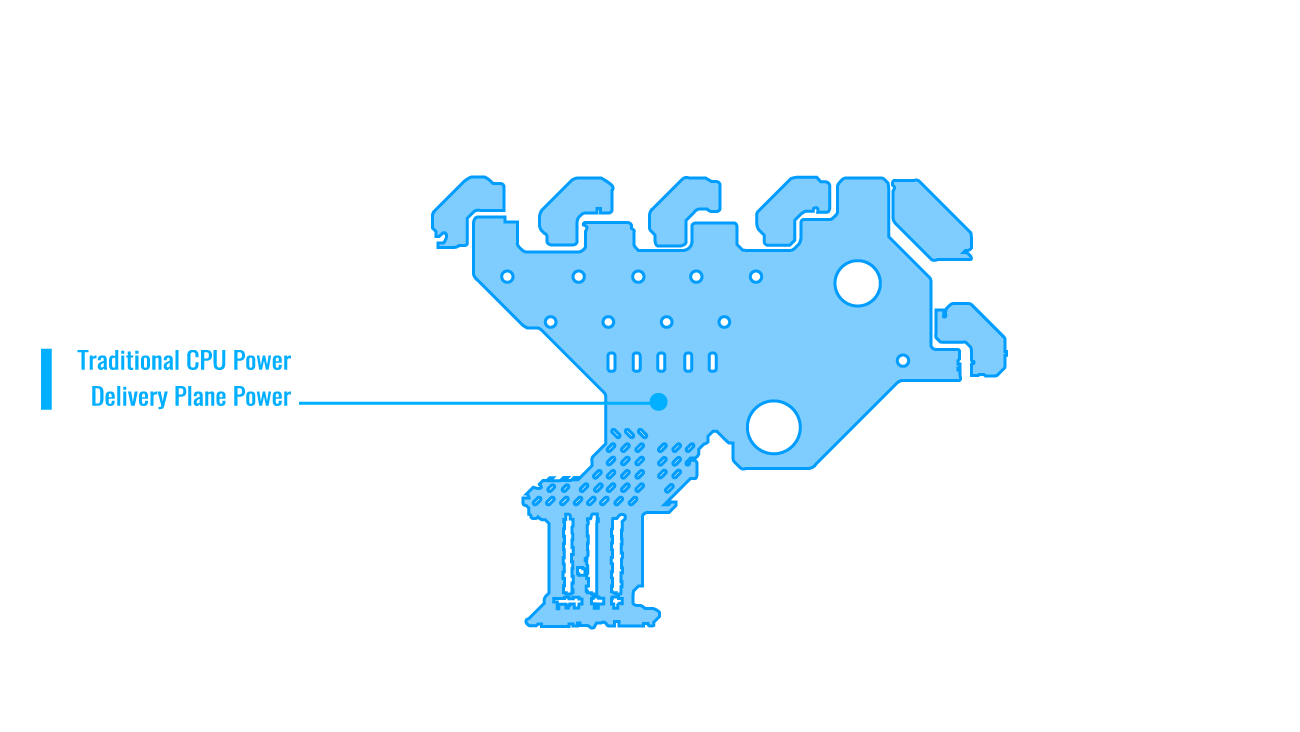

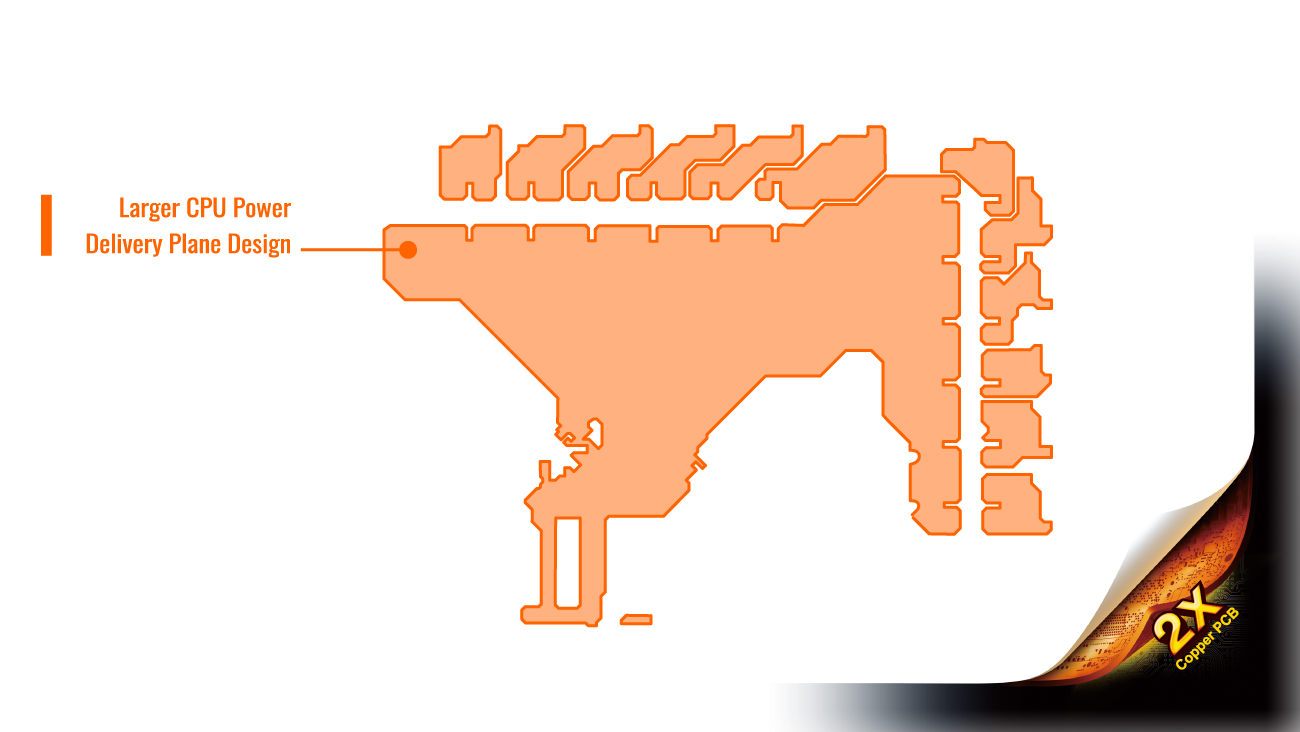

Plano de poder ampliado
2x PCB de cobre
Plano de suministro de energía de CPU optimizado con 2x PCB de cobre
El diseño exclusivo de PCB de cobre 2X de GIGABYTE proporciona rutas de rastreo de potencia suficientes entre los componentes para manejar cargas de energía mayores que las normales y para eliminar el calor del área crítica de suministro de energía de la CPU. Esto es esencial para garantizar que la motherboard sea capaz de manejar la mayor carga de energía que es necesaria cuando se realiza el overclocking.
Diseño térmico avanzado
El Z390 utiliza un diseño térmico de alto rendimiento al combinar un disipador térmico masivo, un tubo térmico directo, una almohadilla térmica gruesa, que proporciona el mejor rendimiento de enfriamiento MOSFET para los fanáticos, overclockers y jugadores.
1. Disipador térmico multicorte
Diseño de múltiples ángulos en el disipador térmico para mejorar el rendimiento térmico al aumentar la superficie de disipación de calor y mantener una estética elegante.
2. Tubo de calor de contacto directo
Direct Touch Heatpipe ayuda a transferir calor del MOSFET al disipador de calor, también conecta dos partes del disipador de calor MOSFET.
3. Almohadilla térmica gruesa
Al usar una almohadilla térmica de 1,5 mm más gruesa, puede proporcionar una mejor presión de contacto entre el disipador térmico y los componentes, así como lograr una transferencia de calor más rápida.

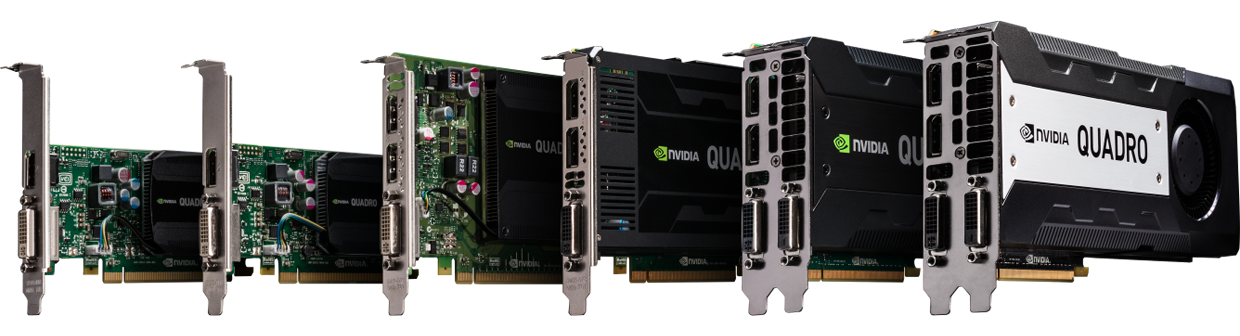

Soportes de gráficos profesionales NVIDIA ® QUADRO ®
NVIDIA® QUADRO® para estaciones de trabajo profesionales de soluciones gráficas están diseñadas y construidas específicamente para artistas, diseñadores e ingenieros, el poder GPU Quadro más de 100 aplicaciones profesionales en una amplia gama de industrias. Los profesionales confían en ellos para permitir su mejor trabajo utilizando aplicaciones como Adobe ® Creative Cloud, Avid Media Composer, Autodesk Suites, Dassault Systèmes, CATIA y SolidWorks, NX, PTC Creo y muchos más.
CPU conectada SSD AIC Intel PCIe dual en soporte RAID 0/1
Rendimiento extremo con SSD PCIe NVMe Gen3 x4
La motherboardZ390 DESIGNARE ofrece las primeras SSD PCIe AIC conectadas a CPU directas de almacenamiento NVMe para usuarios que demandan alta capacidad y buscan el máximo rendimiento. El diseño único de DESIGNARE se puede configurar en RAID para velocidades de grabación de hasta 3551 MB / s (Lectura secuencial) directamente conectadas al lado de la CPU, eliminando el cuello de botella entre la CPU y el chipset de la plataforma, lo que hace que Z390 DESIGNARE sea la opción obvia para la PC de creación de contenido definitiva.
Triple SSD NVMe PCIe en soporte RAID 0
Rendimiento extremo con SSD PCIe Gen3 x4 NVMe

Las motherboard Z390 ofrecen la mejor compatibilidad de la industria en términos de almacenamiento NVMe para usuarios que demandan alta capacidad y buscan el mejor rendimiento. El diseño único de GIGABYTE se puede configurar en RAID para velocidades de grabación de hasta 3551 MB / s (Lectura secuencial), lo que hace que GIGABYTE sea la opción obvia para la mejor PC.

AIC + M.2 + M.2
Lectura secuencial extrema 3551 MB / s, escritura secuencial 3410 MB / s de velocidad

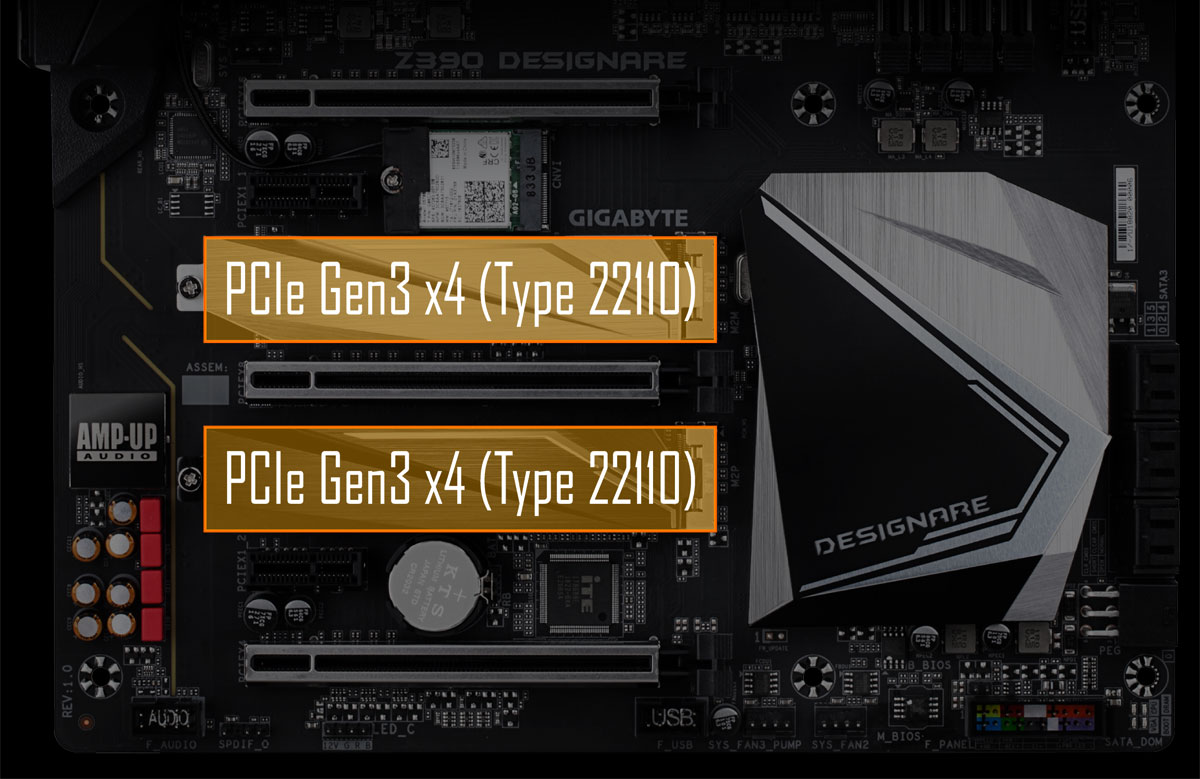

Doble PCIe Gen3 x4 M.2

Las motherboard GIGABYTE se centran en ofrecer tecnología M.2 a los jugadores que desean maximizar el potencial de su sistema.

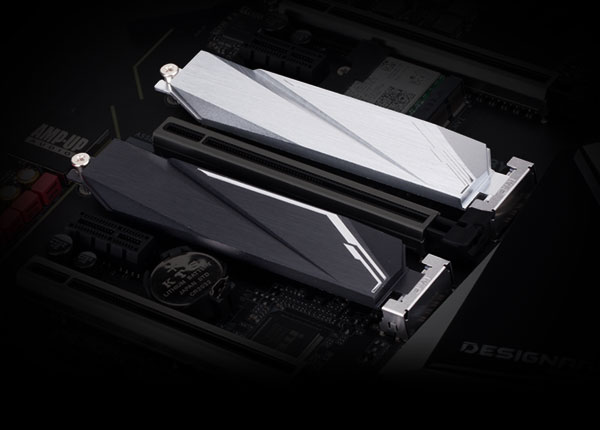

Protector térmico GIGABYTE M.2
Protector térmico ultra eficiente M.2 GIGABYTE
Con la durabilidad en mente, GIGABYTE proporciona una solución térmica para dispositivos SSD M.2. El protector térmico M.2 evita la estrangulación y los cuellos de botella de los SSD M.2 de alta velocidad, ya que ayuda a disipar el calor antes de que se convierta en un problema.
Regulación térmica a medida que aumenta la temperatura
Soporte para DDR4 a 4133MHz y más allá

GIGABYTE ofrece una plataforma probada y comprobada que garantiza una compatibilidad adecuada a 4133MHz y más allá.

CONECTIVIDAD
Thunderbolt ™ 3 de 40 Gb / s de próxima generación
Dual Thunderbolt ™ 3: la conexión de un solo cable de 40 Gb / s más rápida

Desarrollado por el propio controlador Thunderbolt de Intel, el nuevo protocolo Thunderbolt ™ 3, que está disponible a través de dos conectores USB Type-C ™ en la parte posterior de I / O del GIGABYTE Z390 DESIGNARE, ofrece un ancho de banda de un solo cable sin precedentes de hasta 40 Gb / s - ¡dos veces más que la generación anterior de Thunderbolt! Este increíble aumento en el ancho de banda también se acompaña con soporte para diferentes protocolos como DisplayPort 1.2 y USB 3.1, que es compatible con versiones anteriores de USB 3.0 y USB 2.0, abriendo un mundo de nuevas posibilidades.

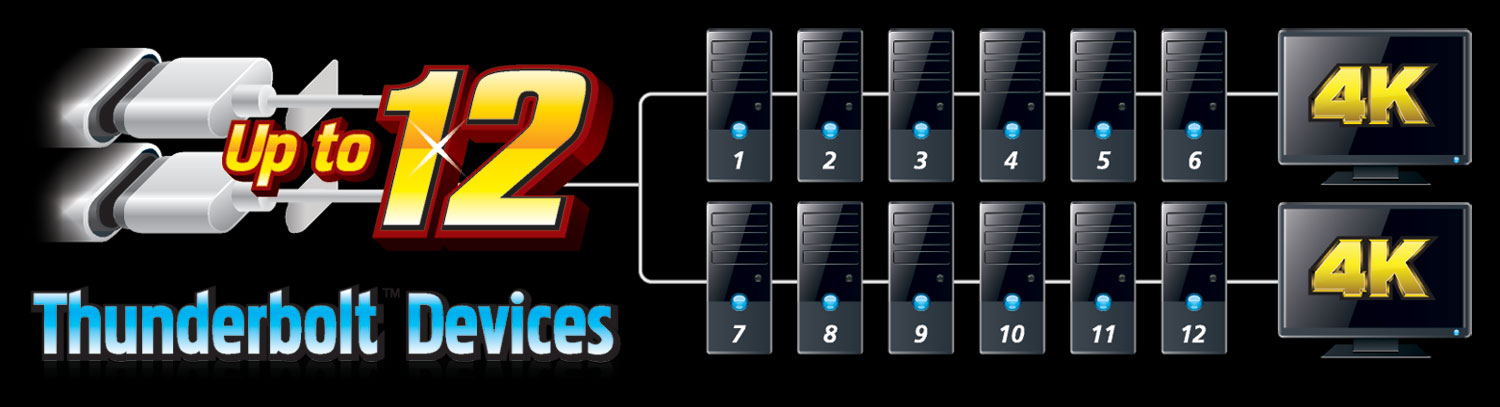

Conexión en cadena de dispositivos múltiples

La compatibilidad con DisplayPort 1.2 hace que Thunderbolt ™ 3 sea imprescindible para cualquier jugador. El Z390 DESIGNARE puede admitir dos pantallas en resolución 4K a 60 FPS o una pantalla en resolución 5K. Además, Thunderbolt ™ 3 sobre USB Type-C ™ tiene características revolucionarias pioneras en la industria, como la capacidad de conectar en cadena hasta 12 dispositivos gracias a los puertos duales USB Type-C ™ del Z390 DESIGNARE.


La compatibilidad puede variar según la configuración del sistema y las especificaciones del dispositivo.

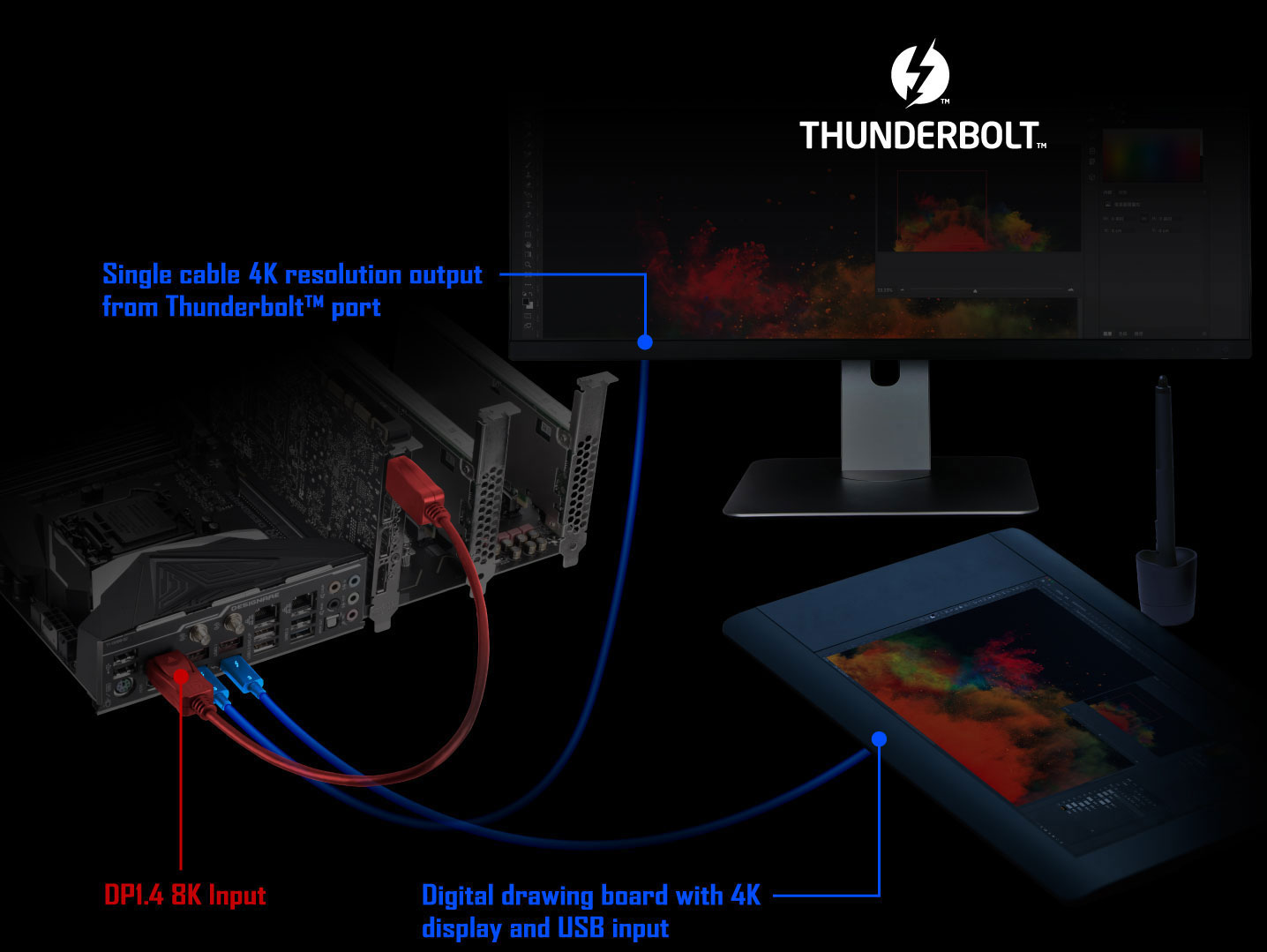

Entrada DisplayPort
La mejor experiencia de pantalla digital creativa con rotulador
La motherboard Z390 DESIGNARE ofrece la primera entrada DisplayPort para tarjeta gráfica externa. Ofrece la posibilidad de llevar la última resolución 4K GEFORCE ® RTX DP1.4 al Thunderbolt ™ integrado. Proporciona la experiencia más natural de creación para artistas y diseñadores profesionales.
* Solo demostración, los resultados pueden variar según la configuración.
LAN Intel ® GbE dual con software acelerador de Internet cFosSpeed ​​+ Intel Wireless

La LAN Intel ® Gigabit dual cuenta con cFosSpeed, una aplicación de administración de tráfico de red que ayuda a mejorar la latencia de la red y mantener tiempos de ping bajos para ofrecer una mejor capacidad de respuesta en entornos de LAN abarrotados.

¡Rompe la barrera de GbE!

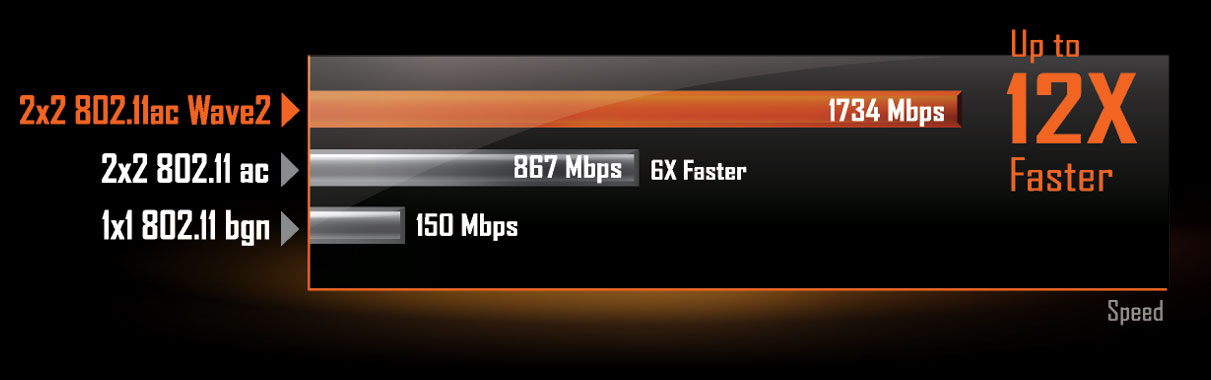

Integrado Intel ® 802.11ac Wave2 CNVi WIFI + Bluetooth 5
La solución inalámbrica Intel Next-Gen admite la función 802.11ac Wave 2, permite un rendimiento inalámbrico de gigabits, proporciona una transmisión de video fluida, una mejor experiencia de juego, pocas conexiones perdidas y velocidades de hasta 1.73Gbps. Duplica la velocidad en comparación con la generación anterior. Además, Bluetooth 5 proporciona un alcance 4x sobre BT4.2 y con una transmisión más rápida.

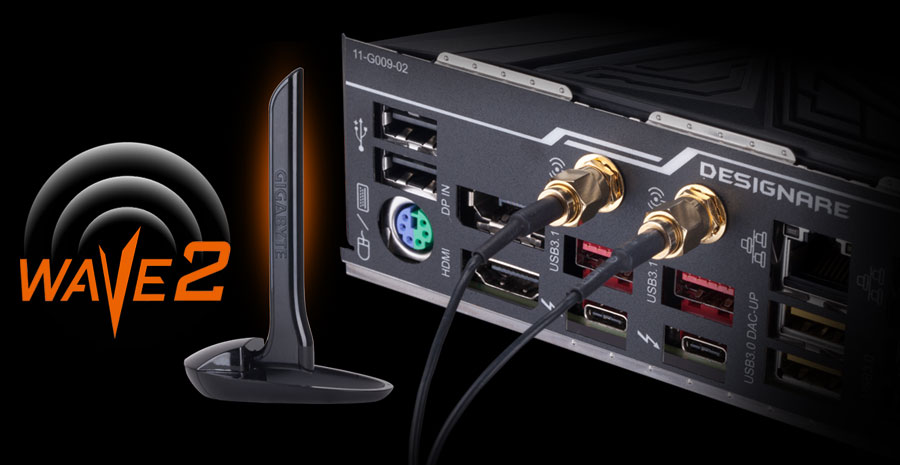

Configuración completa con el módulo Intel WIFI instalado en la parte posterior del chasis como se muestra.
Conector de panel frontal USB Type-C ™

Equipado con conectividad de próxima generación, las motherboard GIGABYTE ya son compatibles con el chasis del futuro. El cabezal USB Type-C ™ incorporado para USB 3.1 Gen2 hace que el acceso sea conveniente al conectar una unidad USB 3.1 Gen2 o cargar su nuevo dispositivo móvil.

Aprenda más sobre CONECTIVIDAD
Controlador nativo Intel USB 3.1 Gen 2
Conectando el futuro - USB Type-C ™
El controlador host USB 3.1 nativo de Intel proporciona puertos USB 3.1 con velocidades de hasta 10 Gbps. Con el doble de ancho de banda en comparación con su generación anterior, así como la compatibilidad con USB 2.0 y 3.0, el protocolo USB 3.1 muy mejorado está disponible sobre el nuevo tipo de USB reversible -C ™ y el conector USB tipo A tradicional para una mejor compatibilidad en una gama más amplia de dispositivos.
Conectando el futuro - USB Type-C ™
• El próximo conector universal del mundo
• USB reversible Type-C ™ con USB 3.1 Gen 2
AUDIO
ALC1220-VB Inmersive Gaming ViBes
Todos los nuevos códecs de audio HD de gama alta Realtek
El audio ALC1220 120dB (A) SNR HD con amplificador de auriculares inteligente detecta automáticamente la impedancia de sus audífonos, evitando problemas como bajo volumen y distorsión.
Con el nuevo controlador de audio de la serie VB, transmita su voz al mundo de manera vibrante con ambos SNR de micrófono delantero / trasero de hasta 110 / 114dB (A).
No más confusión
durante el chat de voz en el juego
La entrada de micrófono con un rango dinámico frontal más alto permite a los jugadores escuchar con mayor claridad. ¡No más malentendidos, no más confusiones GO! ¡VAMOS! ¡VAMOS! como NO! ¡NO! ¡NO!

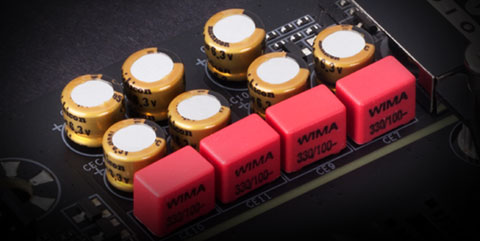

Condensadores de audio y WIMA de alta gama

Las motherboard GIGABYTE cuentan con una combinación de condensadores WIMA FKP2 de grado Hi-Fi y condensadores de audio de alta gama. Si bien los condensadores de audio de alta gama son adecuados para equipos de audio de alta calidad, utilizando tecnología de vanguardia para proporcionar un sonido rico en graves y frecuencias altas más claras, los condensadores WIMA FKP2 se utilizan ampliamente en sistemas de alta calidad de alta fidelidad. La incorporación de esto a la exclusiva tecnología de audio AOURS AMP-UP es la solución de sonido a bordo ideal para los audiófilos más exigentes.

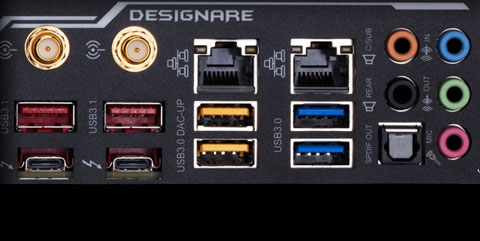

USB DAC-UP 2
Puerto USB de voltaje ajustable con diseño de energía delicado

GIGABYTE mejora las tecnologías USB DAC-UP con USB DAC-UP 2.
USB DAC-UP 2 continúa proporcionando energía limpia, aislada y de bajo nivel de ruido al tiempo que agrega la capacidad de compensar la caída de voltaje.
Los pioneros de la realidad virtual y los jugadores pueden estar seguros de que sus accesorios y periféricos caros no encontrarán problemas de conectividad o deficiencia de energía con el GIGABYTE USB DAC-UP 2. Con Gaming Gear consumiendo grandes cantidades de energía y teniendo requisitos de especificaciones firmes USB DAC-UP 2 está preparado para el desafío.

ULTRA DURABLE

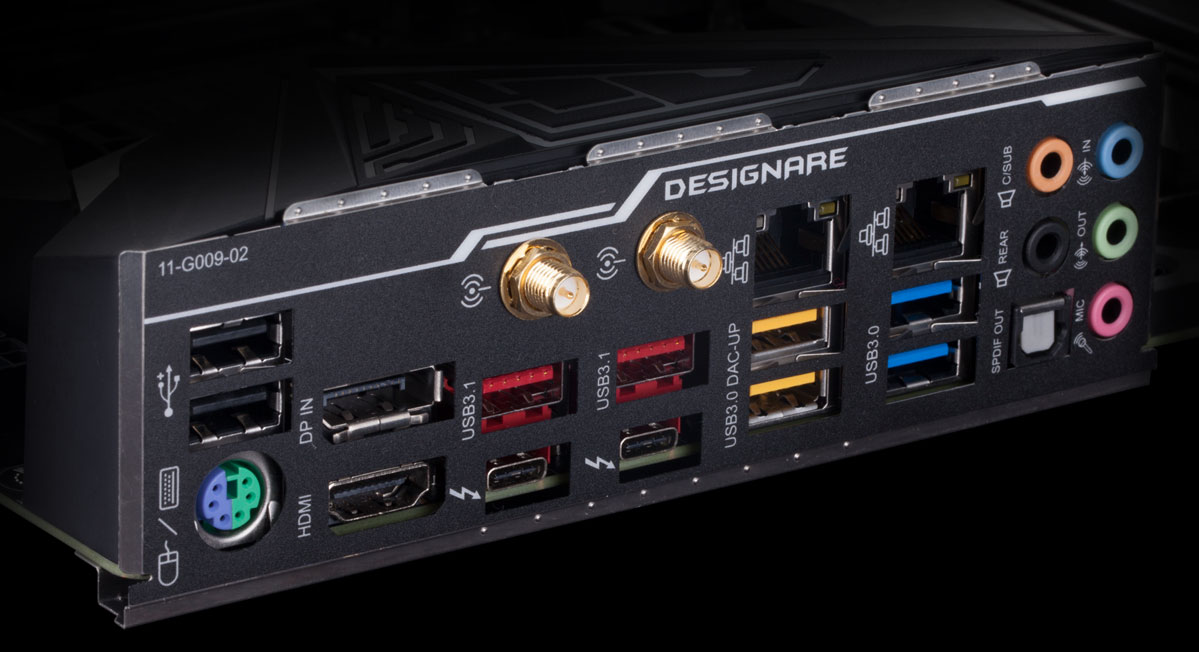

I / O Shield Armor integrado
Diseño duradero y fácil instalación
Con un escudo de I / O integrado, construir una PC GIGABYTE Ultra Durable es aún más fácil y conveniente. Los usuarios pueden esperar una excelente durabilidad con el diseño duradero del escudo de I / O preinstalado.

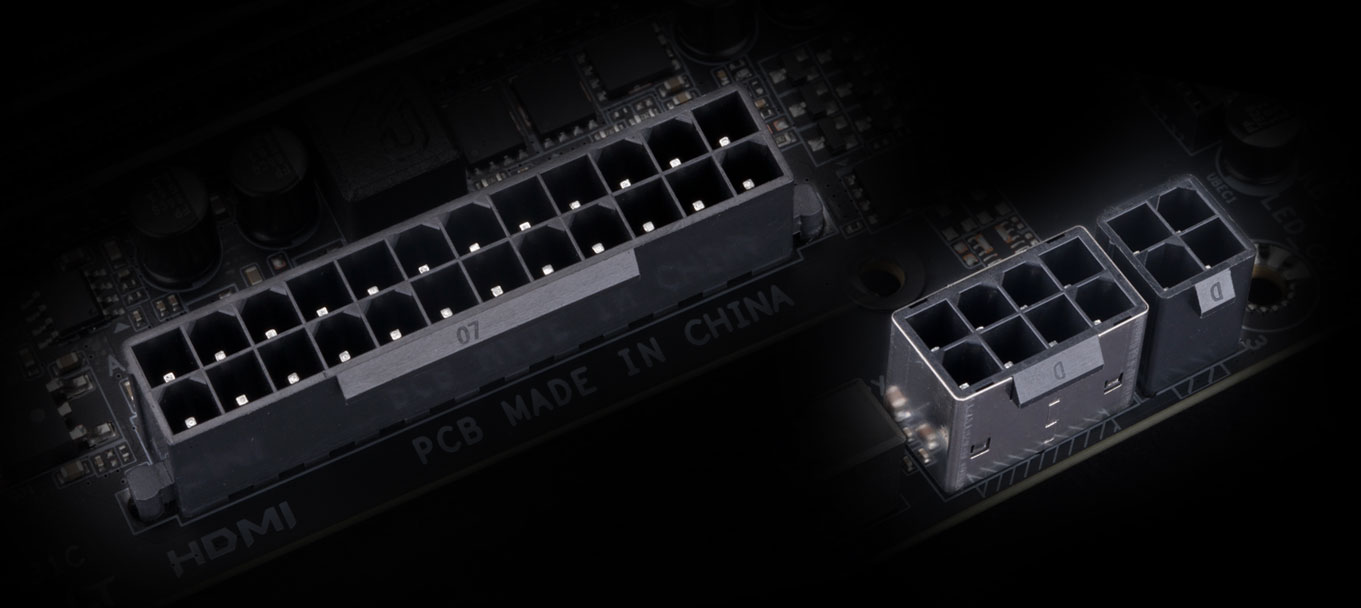

Conectores de alimentación de pin sólido
Las motherboard Z390 cuentan con conectores de alimentación ATX 24pin y ATX 12V 8pin + 4pin enchapados para ofrecer una fuente de alimentación estable durante la sobrecarga de la CPU.
Ventajas del conector Solid Pin Power
  1. Mayor área de contacto para electricidad.
  2. Más cantidad de metal para mantener una mayor potencia y calor generado
  3. Ultradurable y vida útil más larga

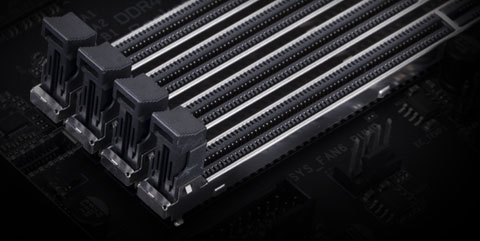

Armadura de memoria Ultra Durable ™

El exclusivo diseño de blindaje de acero inoxidable de una pieza de GIGABYTE previene contra la distorsión / torsión de PCB y la flexión de la placa, además de evitar cualquier posible interferencia de ESD.

La LAN líder en la industria de electricidad estática y protección contra sobrecargas
Las motherboard GIGABYTE usan circuitos integrados con hasta 3 veces los niveles de resistencia a ESD en comparación con los circuitos integrados tradicionales. Esto ayuda a proteger mejor la motherboard y sus componentes contra el daño potencial causado por la electricidad estática. Las motherboard GIGABYTE también cuentan con circuitos integrados especiales contra sobrecargas que protegen su motherboard y su PC de cualquier aumento en la entrega de energía que pueda ocurrir, lo que ayuda a garantizar que su PC esté equipada para lidiar con cualquier entrega de energía potencialmente irregular e inconsistente.
Obtenga más información sobre ULTRA DURABLE

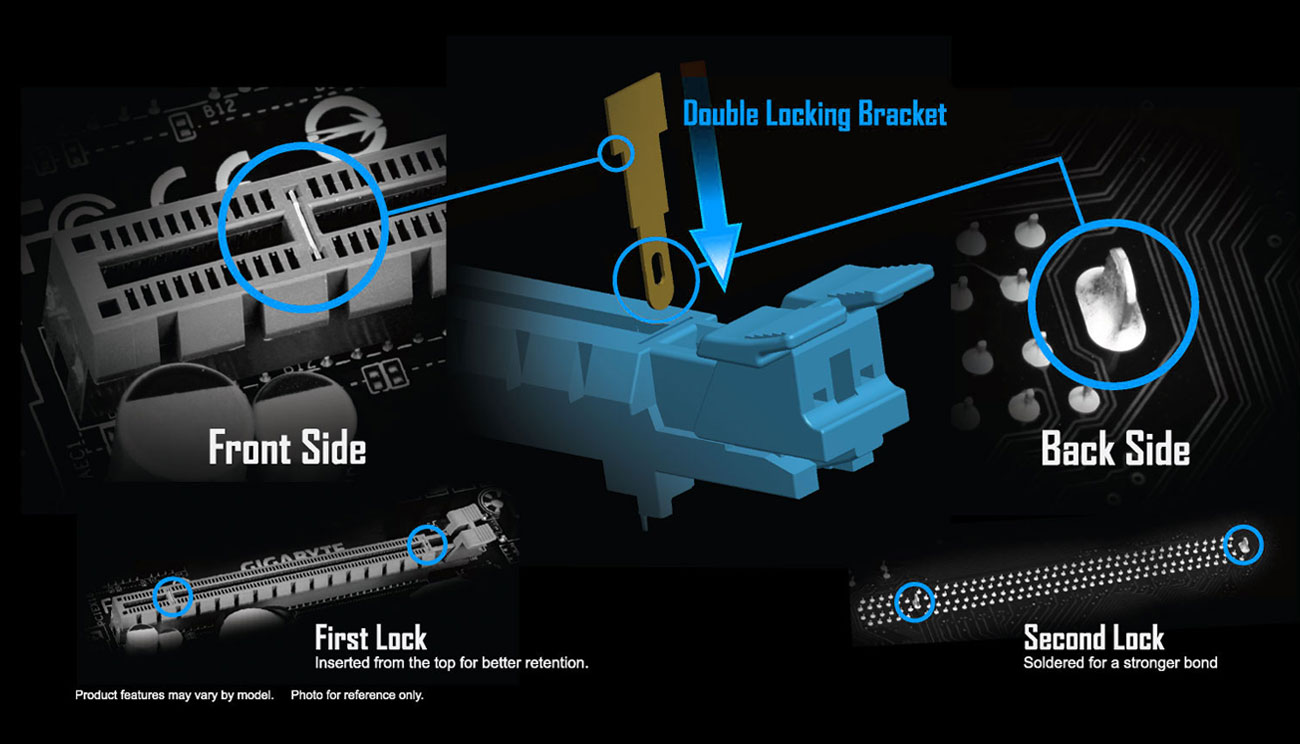

Soporte patentado de doble bloqueo GIGABYTE

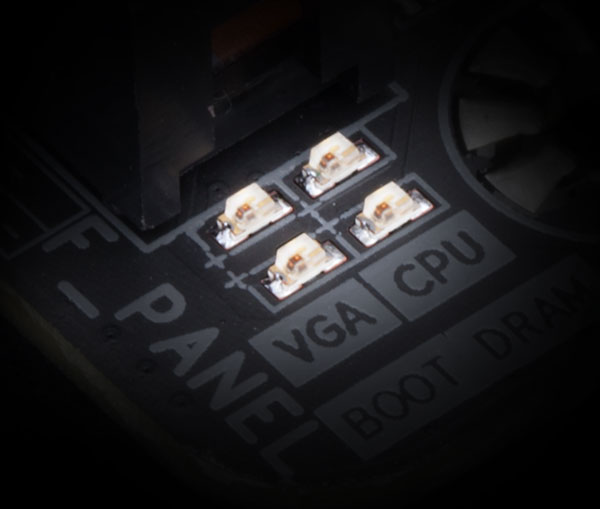

LED de diagnóstico
Solución de problemas de hardware en un vistazo
Los LED integrados controlados por el BIOS del sistema indican si se está produciendo un mal funcionamiento, lo que permite a los usuarios diagnosticar rápidamente qué componente principal (CPU / DDR / VGA / HDD) está funcionando mal para que puedan actuar rápidamente.

* Foto solo para referencia.
Diseño patentado
DualBIOS ™ de GIGABYTE
Las motherboard GIGABYTE Ultra Durable ™ cuentan con GIGABYTE DualBIOS ™, una tecnología exclusiva de GIGABYTE que protege posiblemente uno de los componentes más cruciales de su PC, el BIOS. GIGABYTE DualBIOS ™ significa que su motherboard tiene un 'BIOS principal' y un 'BIOS de respaldo', protegiendo a los usuarios de fallas del BIOS debido a virus, mal funcionamiento del hardware, configuración incorrecta de OC o falla de energía durante el proceso de actualización.
Diseño de "Conector G" fácil de instalar

Los cables pequeños de los conectores del panel frontal pueden ser difíciles de manipular ya que el espacio es limitado y los indicadores son pequeños. Con el conector G, puede conectar todos los cables FP a la vez, simplificando el proceso de construcción de su próxima PC y ahorrándole frustración.

ILUMINACION

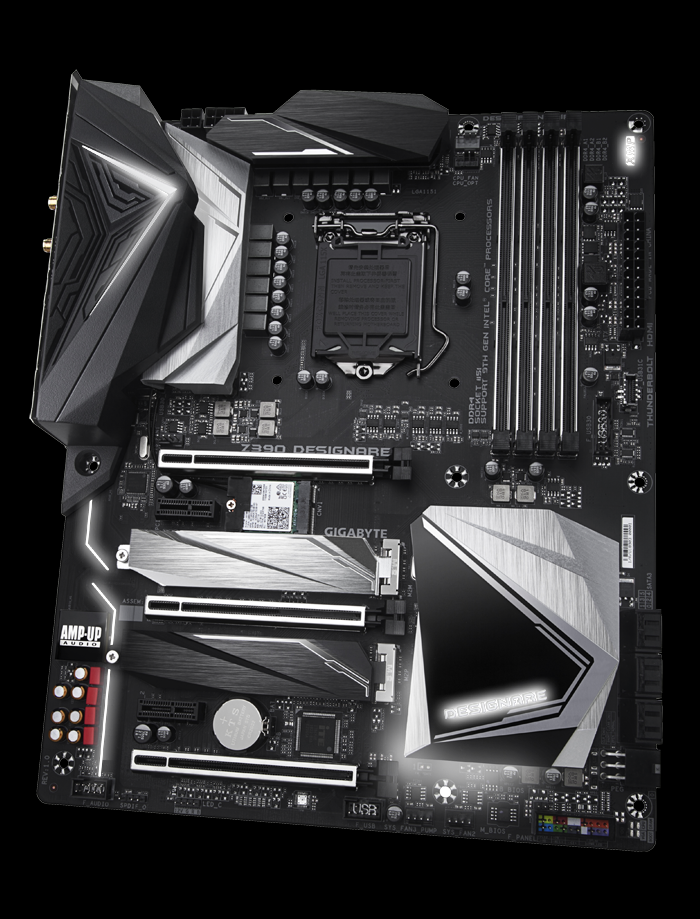

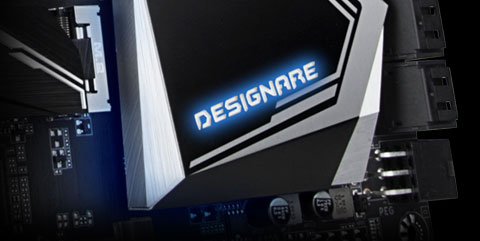

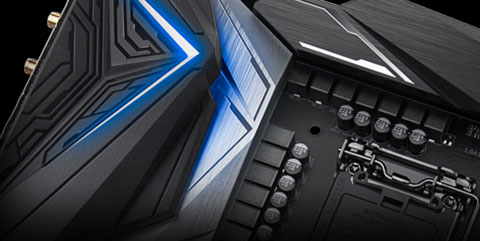

Admite efecto de iluminación RGB a todo color
Personalice su próximo equipo de PC a su gusto seleccionando el color de su elección para iluminar la tira de luz RGB externa.
ENFRIAMIENTO

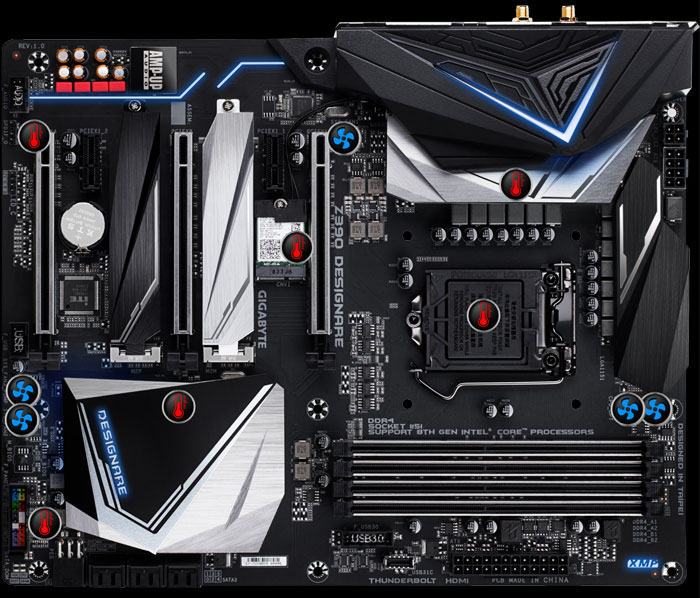

Smart Fan 5

Con Smart Fan 5, los usuarios pueden asegurarse de que su PC para gaming pueda mantener su rendimiento mientras se mantienen frescos. Smart Fan 5 permite a los usuarios intercambiar sus laminillas de disipación de ventilador para reflejar diferentes sensores térmicos en diferentes ubicaciones de la motherboard. No solo eso, con Smart Fan 5 se han introducido más laminillas de ventilador híbrido que admiten ventiladores de modo PWM y Voltaje para hacer que la motherboard sea más amigable con la refrigeración líquida.

Encabezados de pin de ventilador
Sensores de temperatura
Los diferentes modelos tienen un número diferente de cabezales de pines del ventilador y sensores de temperatura. La función Smart Fan 5 puede variar según el modelo.
Sensores de temperatura
Encabezados de ventilador híbridos
■ 5 conectores de ventilador / bomba de agua
■ 6 sensores de temperatura
■ Todos los cabezales de los pines del ventilador actualizados a cabezales de ventilador híbrido
■ Ventiladores y sensores interoperables
■ Interfaz de usuario intuitiva para el control del ventilador
FAN STOP
Encabezados de ventilador híbridos
Software Smart Fan 5

Logre el silencio de los fanáticos. Con Fan Stop, mapee cualquier ventilador para que se detenga por completo cuando las temperaturas caigan por debajo de un umbral específico. Logre que el ventilador se detenga, según las lecturas de qué sensor y a qué temperatura, todo se puede personalizar a su gusto.

Diseño inteligente de control de ventilador

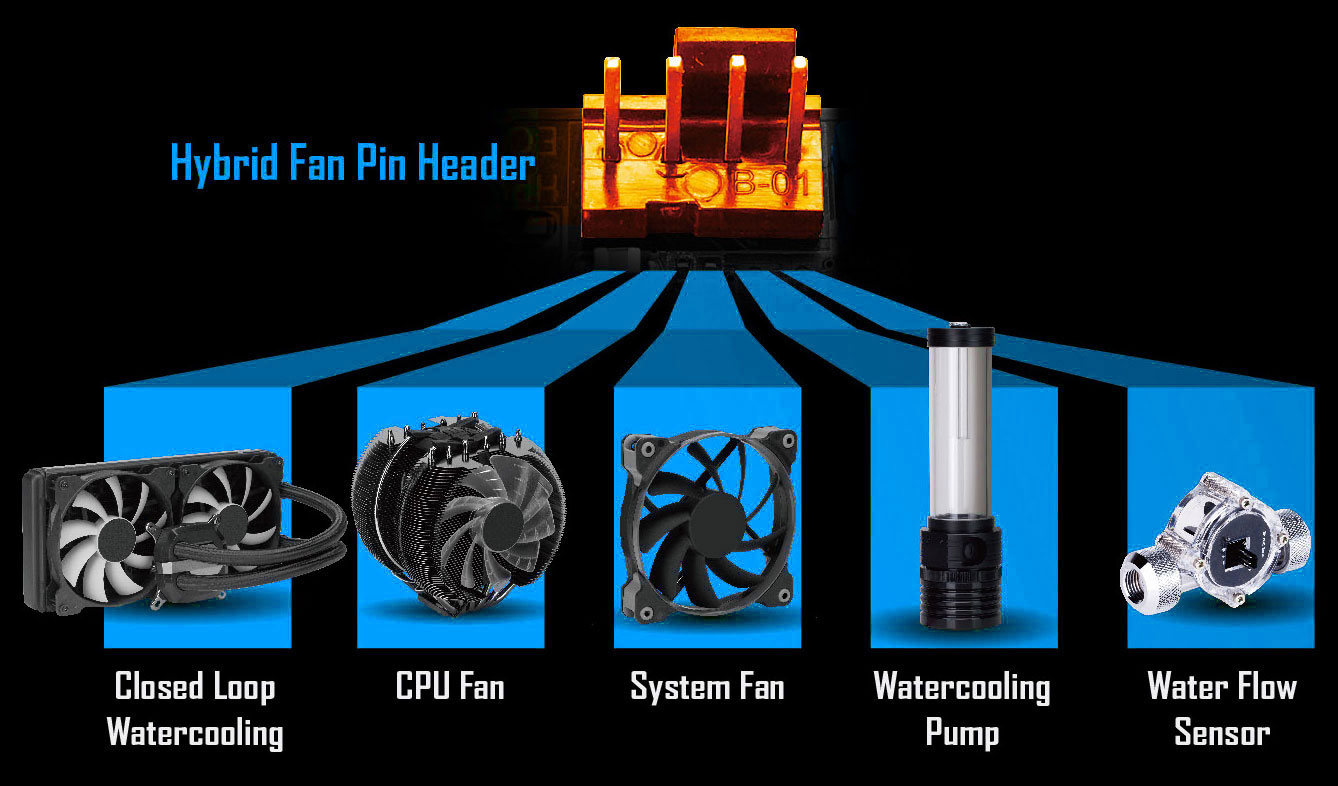

Cabezales de pin de ventilador híbrido

¡Asuma el control completo sobre su configuración de refrigeración líquida! Smart Fan 5 recibe información actualizada sobre el caudal y la temperatura del agua a través de los cabezales de pines del ventilador híbrido o los sensores de transmisión externos, lo que le proporciona un dominio absoluto sobre su PC.
• Todas las laminillas de ventilador híbridos pueden detectar automáticamente el tipo de dispositivo de enfriamiento, ya sea ventilador o bomba con diferentes modos PWM o de voltaje.

Nuevo software Smart Fan 5
Elija entre diferentes modos, silencioso a velocidad máxima, para que coincida con las preferencias de uso de su sistema.
Para cada ventilador o bomba, puede usar la curva de ventilador intuitiva para definir los umbrales de disparo y las velocidades de ventilador correspondientes.
EXCELENCIA
CEC 2019 Ready

Ahorre energía con un simple clic
Requisito CEC: el consumo de energía de la PC debe estar por debajo de cierto nivel cuando está en modo apagado, modo inactivo, modo de espera. Con componentes de hardware de alta eficiencia energética y BIOS ajustada, las motherboard GIGABYTE pueden lograr un menor consumo de energía en modo inactivo y cumplir completamente con el nuevo requisito de consumo de energía CEC 2019 (Comisión de Energía de California).
Aplicaciones y BIOS GIGABYTE
BIOS
CENTRO DE APLICACIONES
EasyTune
@BIOS
Visor de información del sistema
BIOS actualizado
El BIOS es esencial para los usuarios durante la configuración inicial para permitir la configuración más óptima. Con una nueva GUI y funcionalidades más fáciles de usar, GIGABYTE ha podido reinventar el BIOS para brindar a los usuarios una mejor experiencia al configurar su nuevo sistema.
* Las fotos son solo de referencia. Las características del producto pueden variar según el modelo.


CENTRO DE APLICACIONES
GIGABYTE APP CENTER es un portal útil de todas las utilidades y controladores de GIGABYTE MB, puede elegir cualquier utilidad que desee instalar desde APP CENTER y mantenerlo actualizado con la última versión de utilidades y controladores.

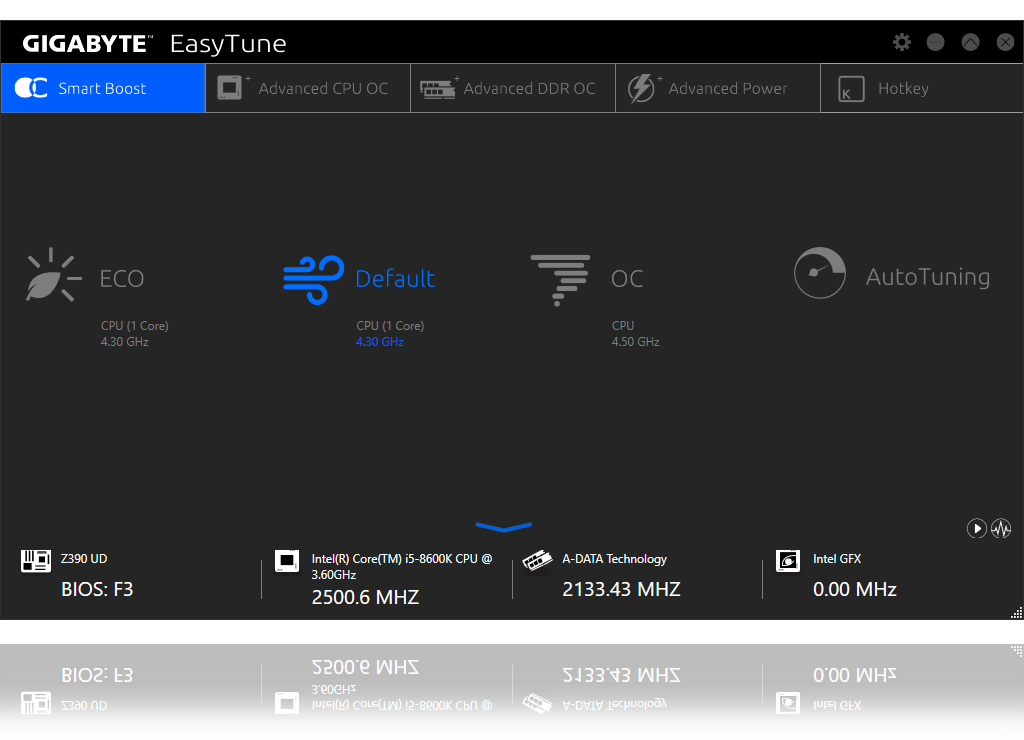

EasyTune™
EasyTune ™ de GIGABYTE es una interfaz simple y fácil de usar que permite a los usuarios ajustar la configuración de su sistema o ajustar el sistema y los relojes y voltajes de memoria en un entorno Windows. Con Smart Quick Boost, un clic es todo lo que se necesita para overclockear automáticamente su sistema, lo que brinda un aumento de rendimiento adicional cuando más lo necesita.
@BIOS
La aplicación GIGABYTE @BIOS le permite actualizar el BIOS de su sistema desde Windows utilizando una interfaz gráfica de usuario simple y elegante. @BIOS puede descargar automáticamente la última versión de los servidores de GIGABYTE o puede actualizar su BIOS desde un archivo en su computadora. @BIOS también le permite guardar su BIOS actual en un archivo, recuperar su BIOS anterior de una imagen y hacer una copia de seguridad de su BIOS en una imagen.

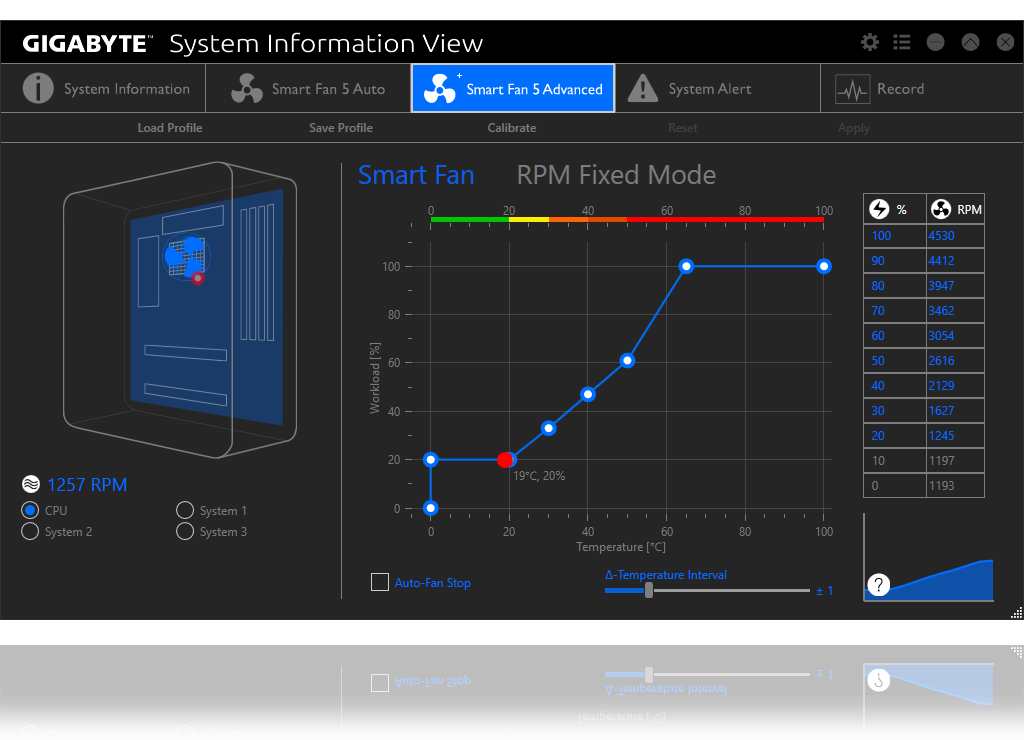

Visor de información del sistema
El visor de información del sistema GIGABYTE es una ubicación central que le da acceso al estado actual de su sistema. Supervise componentes como los relojes y el procesador, configure su perfil de velocidad de ventilador preferido, cree alertas cuando las temperaturas sean demasiado altas o registre el comportamiento de su sistema; estas son las posibilidades del Visor de información del sistema.
XSplit Gamecaster + Broadcaster: Transmite tu juego en cualquier momento y en cualquier lugar

¡Ahora prepara tu escenario y comparte los mejores momentos de juego con XSplit Gamecaster + Broadcaster! La integración de redes sociales totalmente optimizada está lista para chats en tiempo real, manteniéndolo notificado pero enfocado en el juego. Solo se necesita un clic para transmitir tu juego a Twitch. ¡Organiza tu juego como un profesional!

* Gratis 14 días XSplit Gamecaster + Broadcaster Premium License.
