디자인 컨셉트

강철날개

독수리는 날개를 크게 펼치고 활강하여 하늘을 날아서 순식간에 먹이를 낚아챈다. AORUS 코어는 독수리 날개 모양의 윤곽을 특징으로하고 독수리의의 하늘 위로 솟구치는 모습과 아래로 수직 낙하하는 모습을 모방한 다층 디자인을 채택하여 독수리의 공기 역학적인 날개에서 영감을 얻었다. 세련되고 금속 갑옷을 탑재한 AORUS 코어는 미래 지향적 인 디자인으로 기술 발전의 의지를 담고 있다.

1
디렉트 16+3 페이즈 Infineon 디지털 VRM
• 8 레이어 PCB
•PCIe 4.0에 최적이고 에너지 소모 적은 PCB
• 구리함량 2배 PCB
2
고급 방열 디자인
• Fins-Array 히트 싱크
• 히트 싱크를 연장한 히트 파이프
• 5W/mK LAIRD 열전도 패드
• 나노카본 베이스플레이트
• 대형 M.2 방열판 2개
• 5cm 볼 베어링 구조의 저소음 팬
3
AQUANTIA® 5GbE LAN
4
Intel® WIFI 6 802.11ax 2T2R & BT 5
5
M.2 커넥터 3개
• NVMe PCIe 4.0 x4
• 써멀 가드 탑재
6
AMP UP 오디오
• ALC1220-VB 오디오
• ESS 9218 SABRE DAC
• 하이엔드 오디오 커패시터
• 도금 오디오 잭
7
RGB FUSION 2.0
•2개의 디지털(Addressable) LED 헤더
•2개의 RGB LED 헤더
08
3세대 AMD Ryzen™ Threadripper™ 프로세서 지원
• 4채널 DDR4,울트라 듀러블 메모리 아머를 내장한
•8개의 DIMM
09
솔리드 핀 파워 커넥터
• 1개의 24-pin ATX 파워 커넥터
• 2개의 8-pin ATX 12V 파워 커넥터
10
전면 USB 3.2 Gen2 Type-C™ 커넥터
11

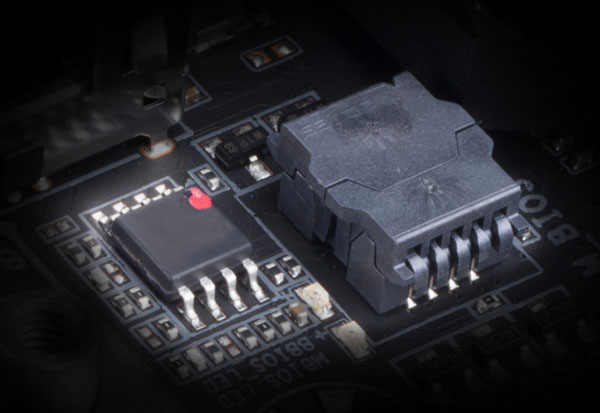

Q-Flash Plus 기능을 지원하는 Dual BIOS
• 치환 가능한 BIOS ROM
12

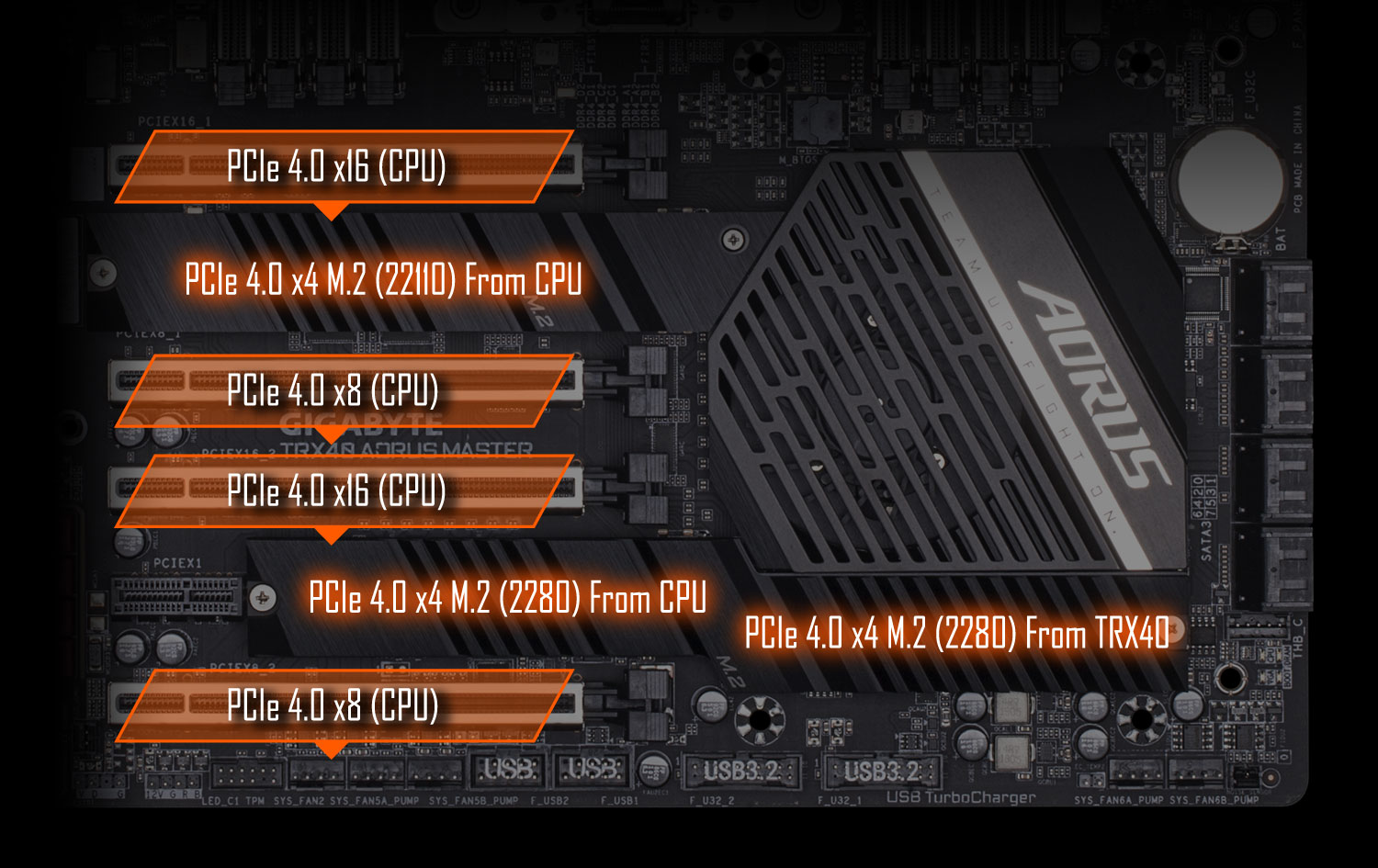

PCIe 4.0 x16/x8/x16/x8
• 울트라 듀러블™ PCIE 아머(Armor) 4개
13
USB 고속 충전
익스트림 파워 디자인

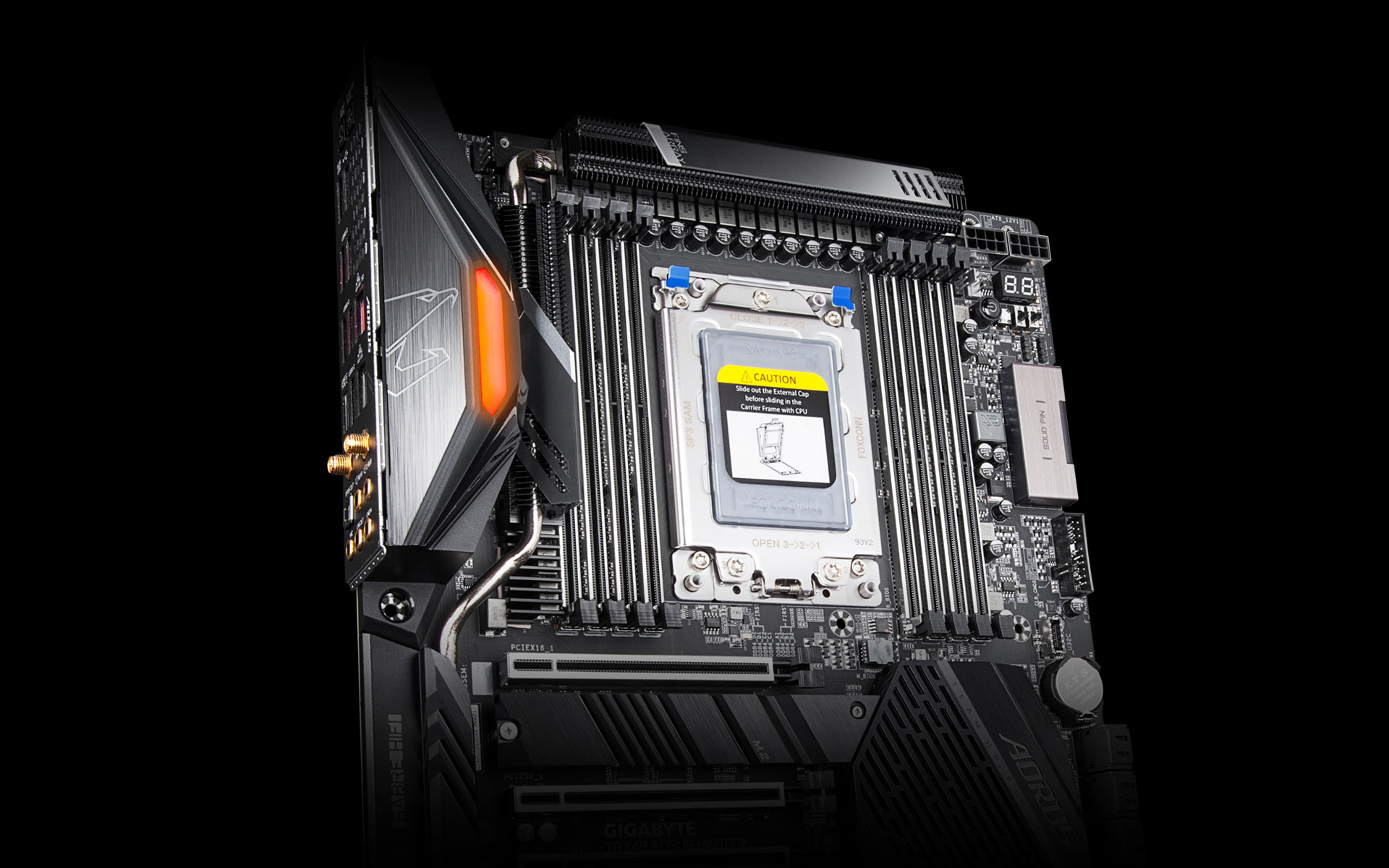

3세대 AMD Ryzen™ 프로세서의 잠재력을 최대한 발휘하려면 최적의 프로세서 전원설계가 탑재된 메인보드가 있어야 한다. 최고 품질의 컴포넌트와 GIGABYTE의 연구개발을 통해, TRX40 AORUS MASTER는 새로운 프로세서의 막강한 성능을 제어할 수 있는 익스트림한 메인보드로 자리잡았다.
익스트림 파워 디자인
파워 아키텍처
디렉트 16+3 페이즈 All 디지털 PWM
구리 함량 2배인 PCB

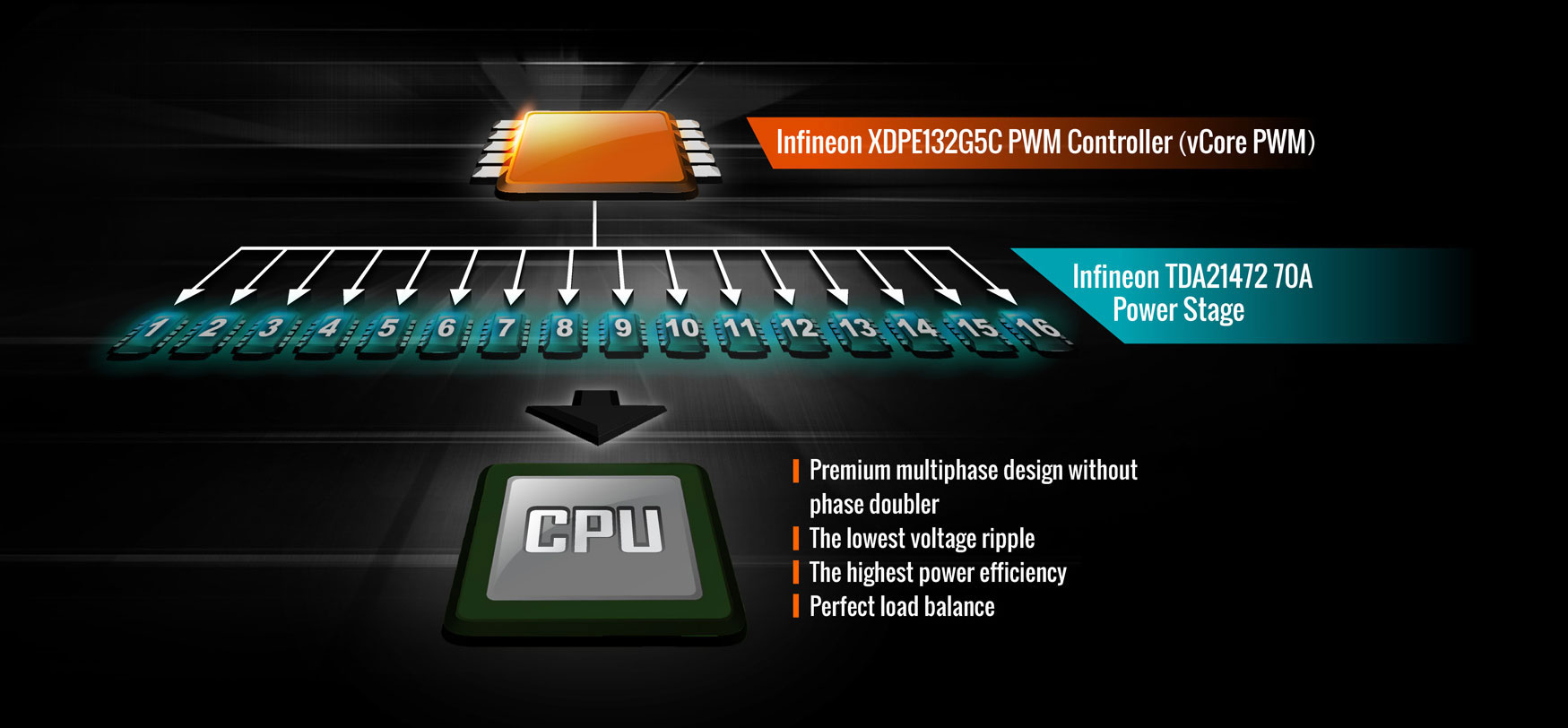

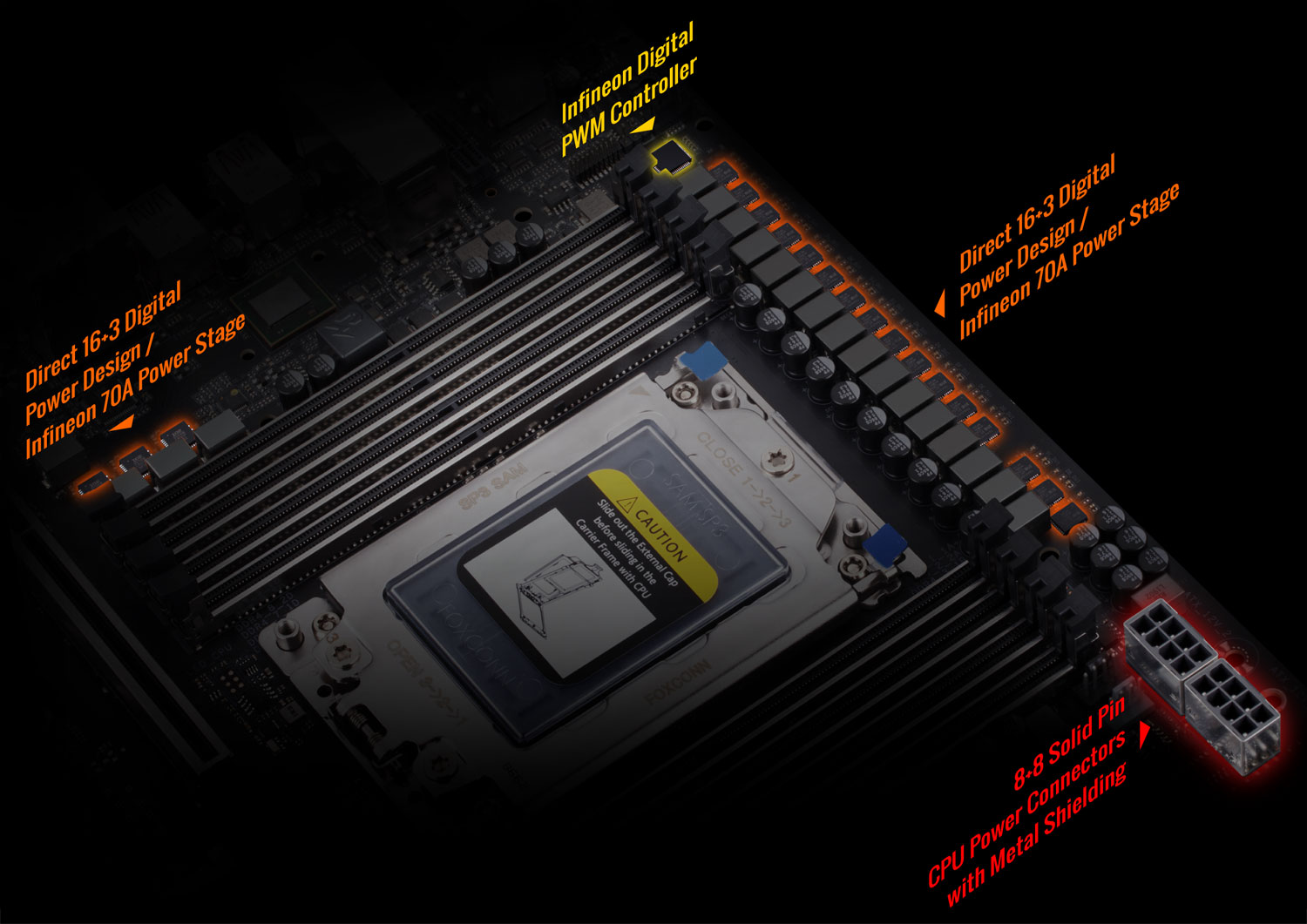

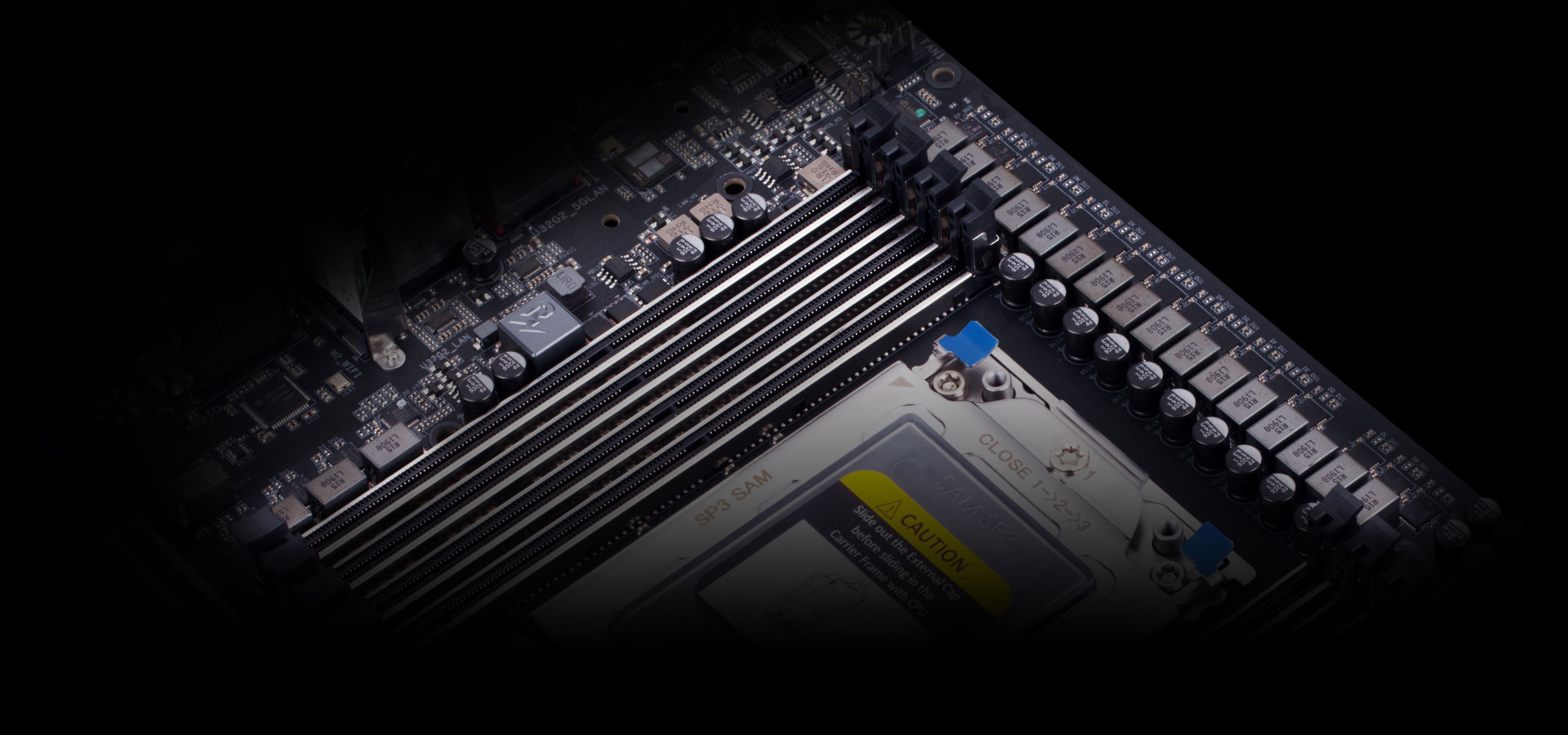

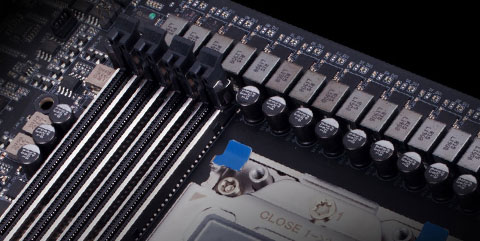

디렉트 16+3 페이즈 Infineon 디지털 VRM 솔루션
TRX40 AORUS MASTER 메인보드는 vCore와 SOC 등 16+3 페이즈 전원을 포함한 차세대 인피니언(Infineon) 멀티 페이즈 PWM 콘트롤러를 채택하고 있다. 각 페이즈에서 인피니언의 TDA21472 Power Stage MOSFET를 채용하여 각각 최소한 70A를 제공함으로써 메인보드의 파워가 최대 1330A에 달한다. 파워 설계는 더 이상 메인보드의 성능과 안정성을 가로 막을 수 없다.
  • 새로운 디렉트 멀티 페이즈 파워 설계
  • No Doubler / Not Parallel
  • 차세대 인피니언 PWM 콘트롤러
  • 70A Power Stage
  • 최저 전압 리플
  • 최고 전력 효율
  • 8+8 pin 메탈 쉴드 커넥터
GIGABYTE의 독자적인 구리 2배 PCB 설계는 전원부 페이즈 및 컴포넌트 사이에 충분한 전력을 제공, 일반적으로 부하가 높은 전력 수요를 제어하여 CPU 주변의 중요한 컴포넌트에 전원을 공급할 때 생기는 고열을 크게 줄일 수 있다. 메인보드가 오버클럭을 실행할 때 증가된 필요 전력을 처리할 수 있느냐는 매우 중요한 과제이다.
고급 방열 디자인

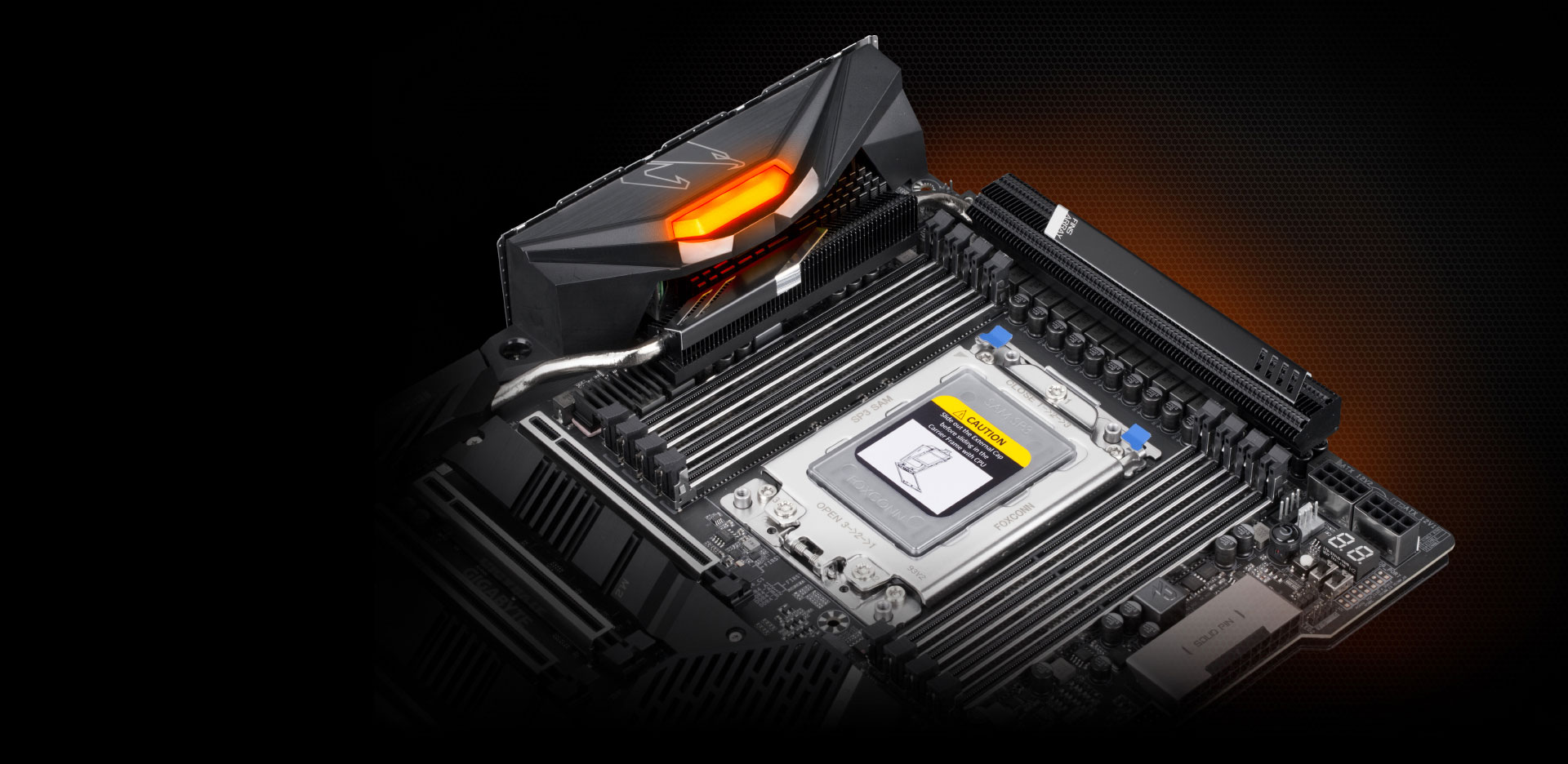

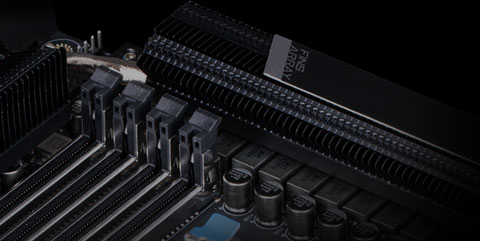

TRX40 AORUS MASTER는 호평을 받고 있는 Fin-Arrays 히트 싱크, 직접 접촉하는 히트 파이프 및 Thermal Baseplate를 통합하여, 시각적 디자인 및 쿨링 성능이라는 두 마리의 토끼를 동시에 잡았다. 마니아, 오버클로커 및 전문 게이머들이 일반 설계보다 온도가 훨씬 낮은 MOSFET 그리고 안정성이 더욱 강화된 PC를 경험할 수 있다.
고급 방열 디자인

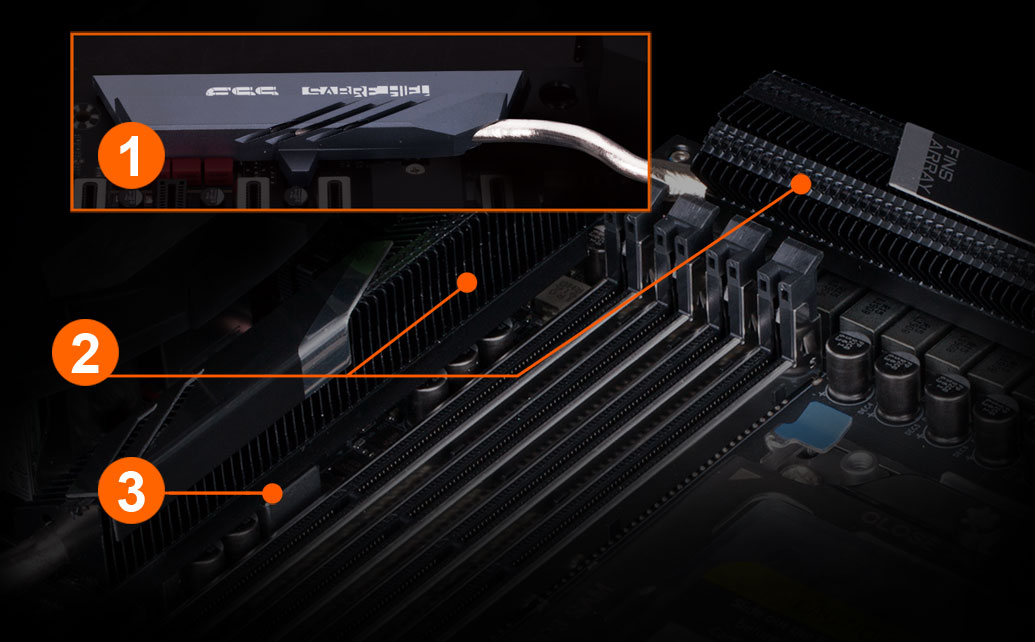

열처리 설계
나노카본 베이스플레이트
노이즈 감지

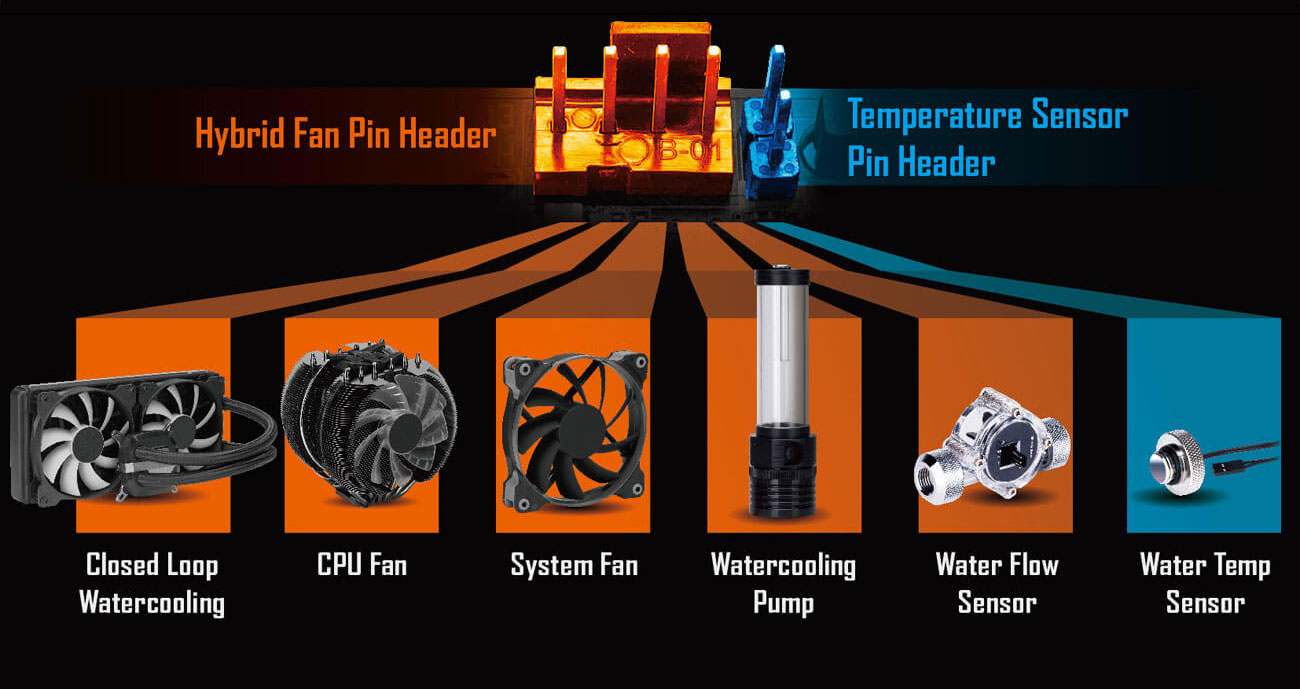

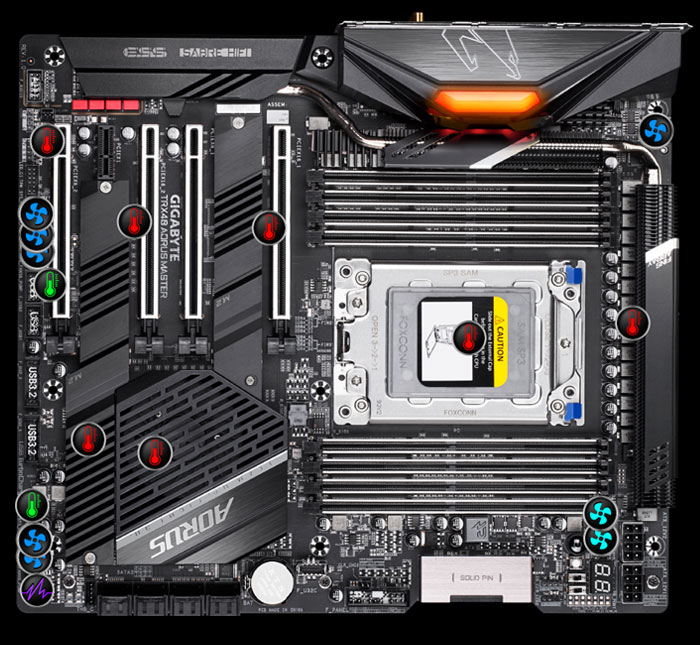

8개의 하이브리드 팬 헤더
  1. 알루미늄 베이스 플레이트는 기존의 철 베이스 플레이트를 대체하여 열전도성을 3배 향상시켰다.
  2. 정전기 흡착 처리를 통해 나노카본 (NanoCarbon)의 얇은 층이 금속 베이스 플레이트에 코팅되어 복사 쿨링 성능을 강화한다.
  3. 방열 파이프는 높은 열전도 패드를 사용하여 베이스 플레이트의 PWM에서 발생한 고열을 베이스 플레이트에 전달시키고 나노카본 코팅막의 방열 성능이 더해져 전체적인 쿨링 효과가 강화되었다.
  4. PCB 후면의 PWM의 온도를 10% 효율적으로 낮추어 준다.

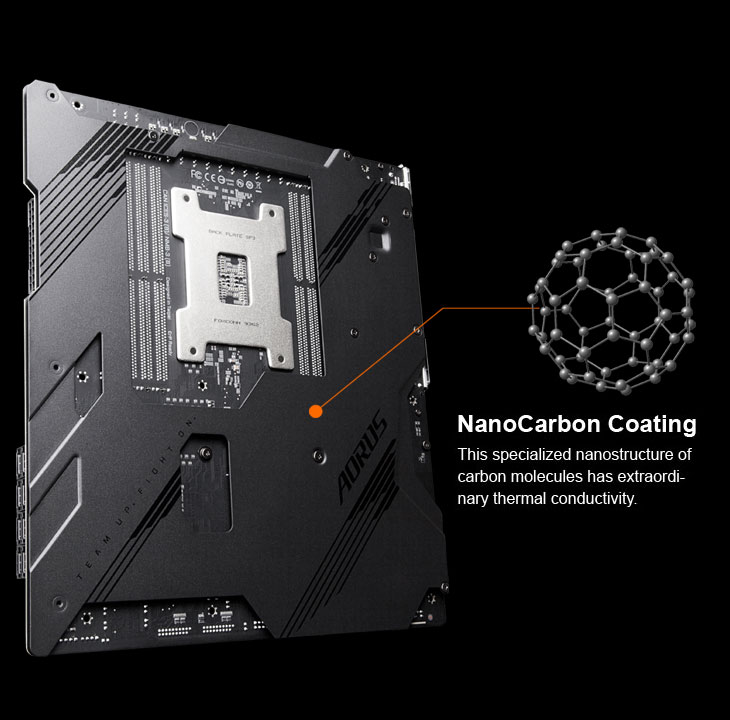

나노카본 베이스 쿨링 코팅 레이어
특수한 카본 분자의 나노 구조는 뛰어난 열전도성을 갖고 있다.
노이즈 감지
새로운 노이즈 감지 기능을 사용하면, 팬, CPU 쿨러, 그래픽 카드 등 모든 장치의 노이즈 레벨을 실시간으로 모니터링 할 수 있어, 팬의 회전 속도가 얼마나 빨라야 하는지 정할 수 있다. 번들로 제공하는 노이즈 감지 케이블에는 녹음 기능이 포함되지 않으며 사생활을 보호하면서 음압을 감지할 뿐이다.
탁월한 성능

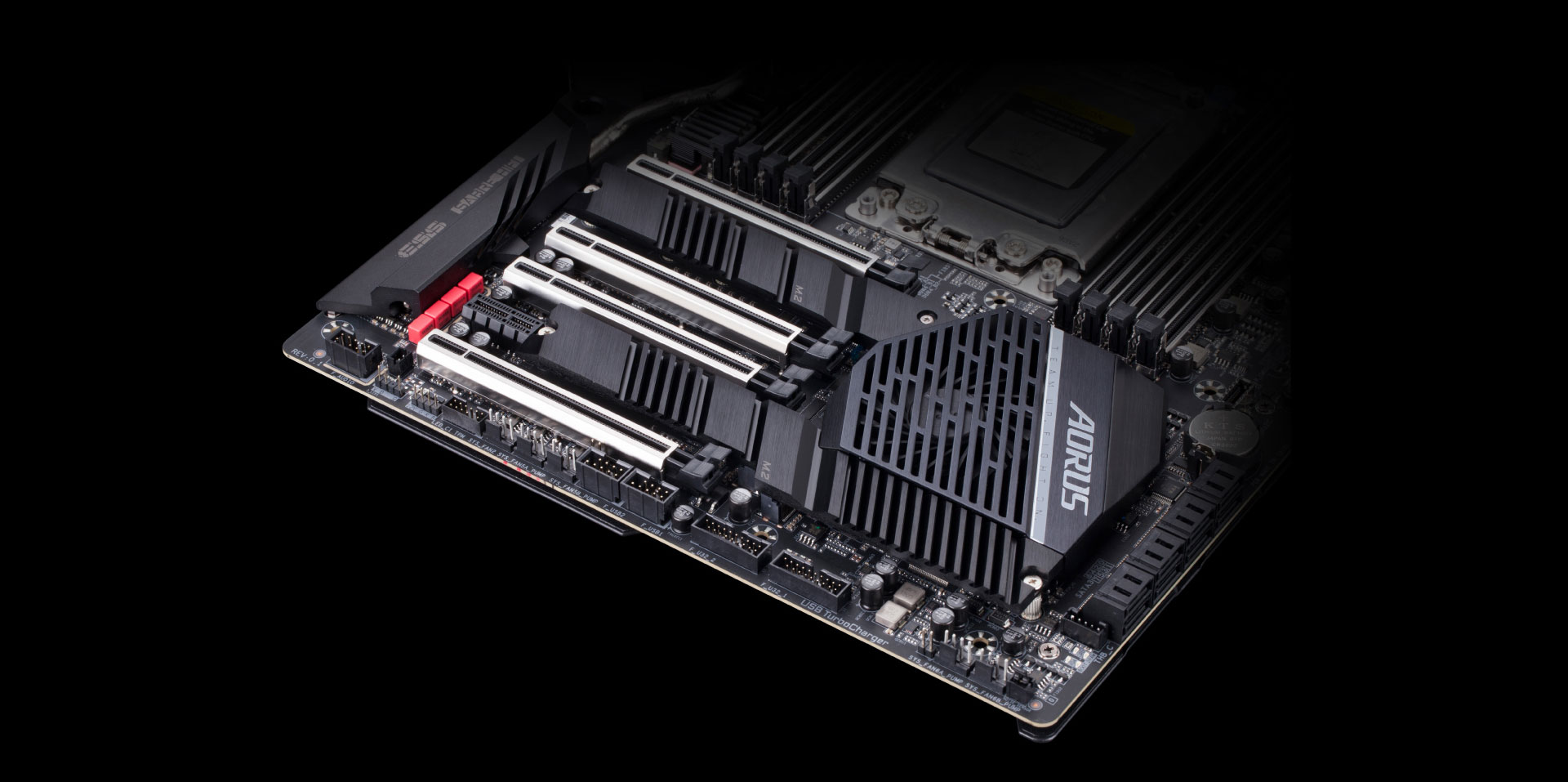

TRX40 AORUS MASTER는 Full PCIe 4.0 디자인을 재출시하여 하이엔드 사용자와 익스트림 게이머에게 초고성능과 매우 큰 유연성을 제공한다.
탁월한 성능

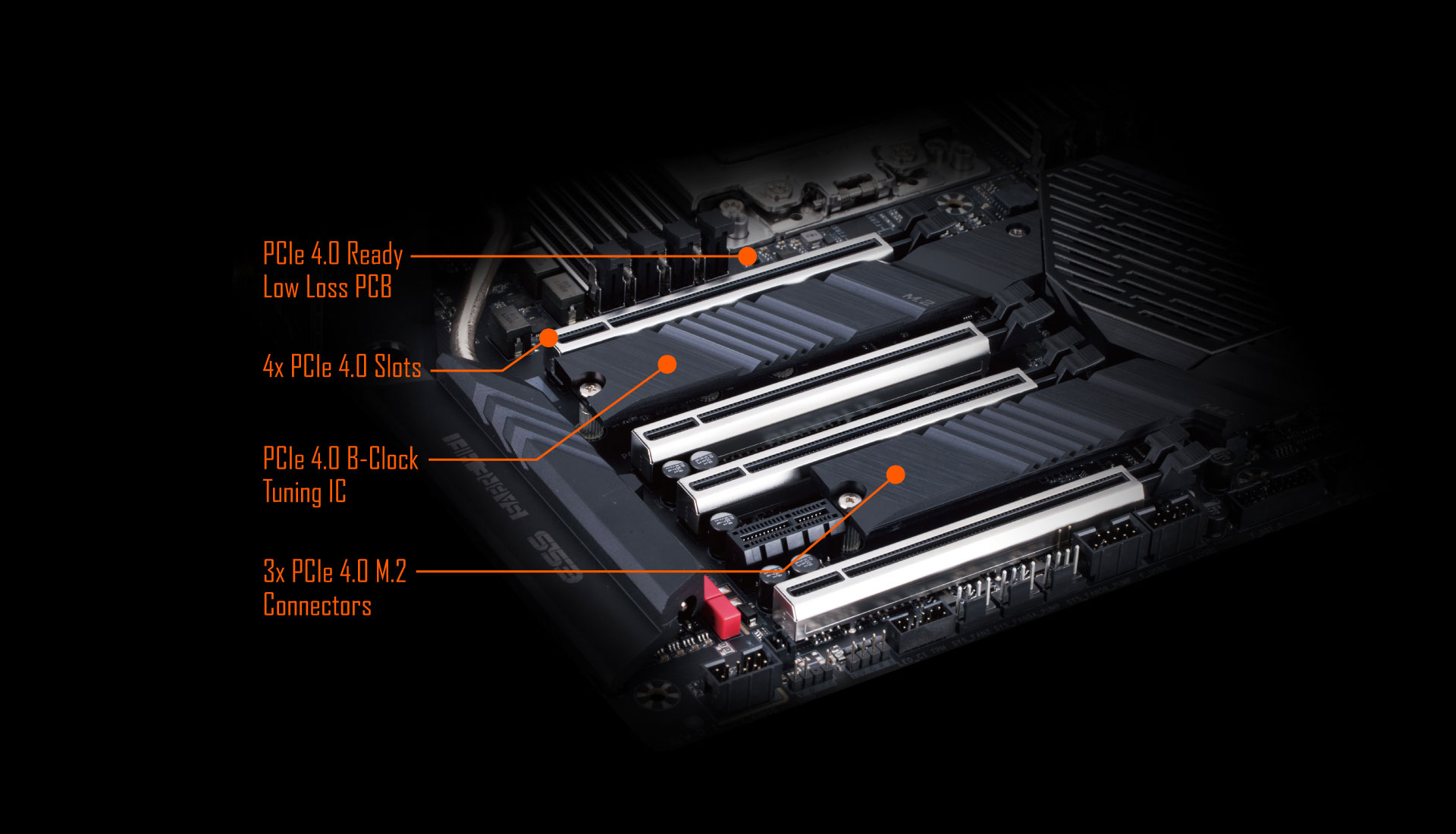

PCIe 4.0
XMP 4400+
3개의 M.2 PCIe 4.0 x4

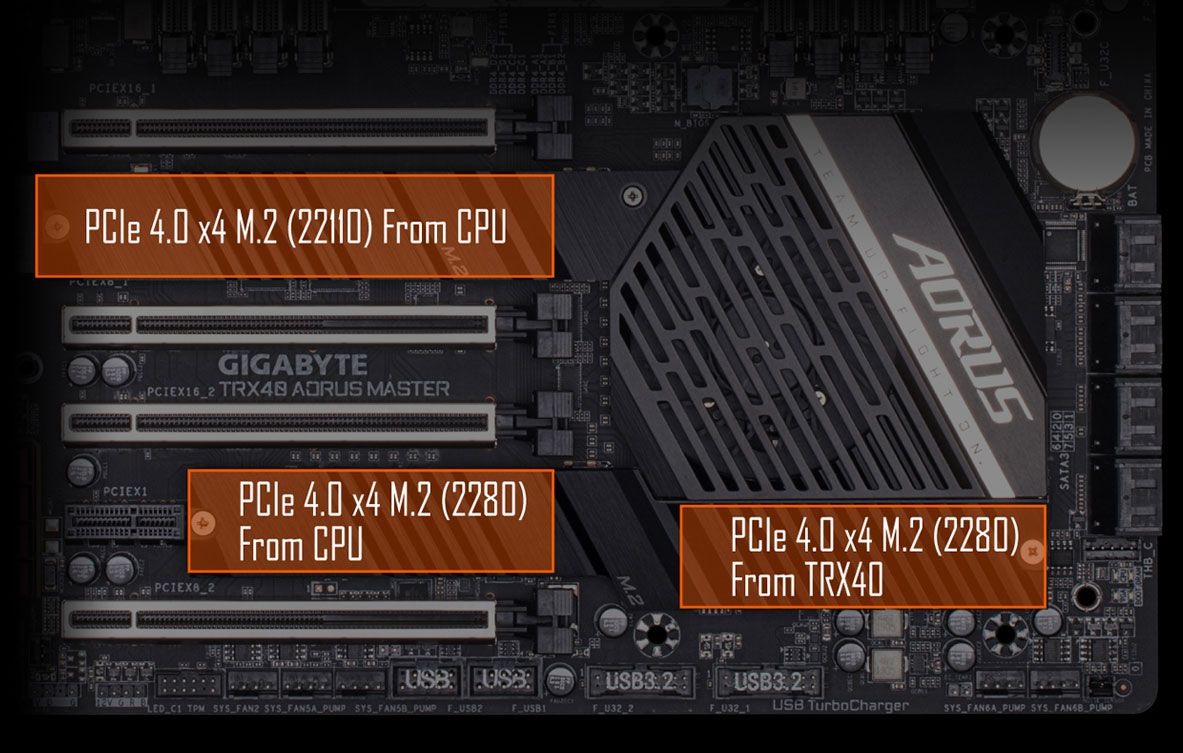

3개의 PCIe 4.0 M.2 커넥터
AORUS 게이밍 메인보드는 최고의 저장 성능을 희망하는 사용자를 위해 최적의 M.2 기술을 제공한다.
RAID 0로 구성된 3개의 NVMe SSD
Gen4 x4 NVMe PCIe SSD의 성능 극대화

메인보드는 업계 최고의 NVMe 저장 장치의 호환성을 제공하여 고용량 및 고성능을 원하는 게이머들에게 최고의 NVMe 저장 솔루션을 지원한다. 또한 AORUS의 독특한 회로 설계는 4개의 NVMe SSD RAID 0을 지원하여, 시스템의 데이터를 불러들일 수 있는 속도가 최대 12460 MB/s(Sequential Read 테스트 항목)으로, AORUS 메인보드가 유일한 익스트림 성능 PC가 될 것이다.

M.2 + M.2 + M.2
익스트림 성능
연속읽기속도: 12460 MB/s
연속쓰기속도: 13360 MB/s

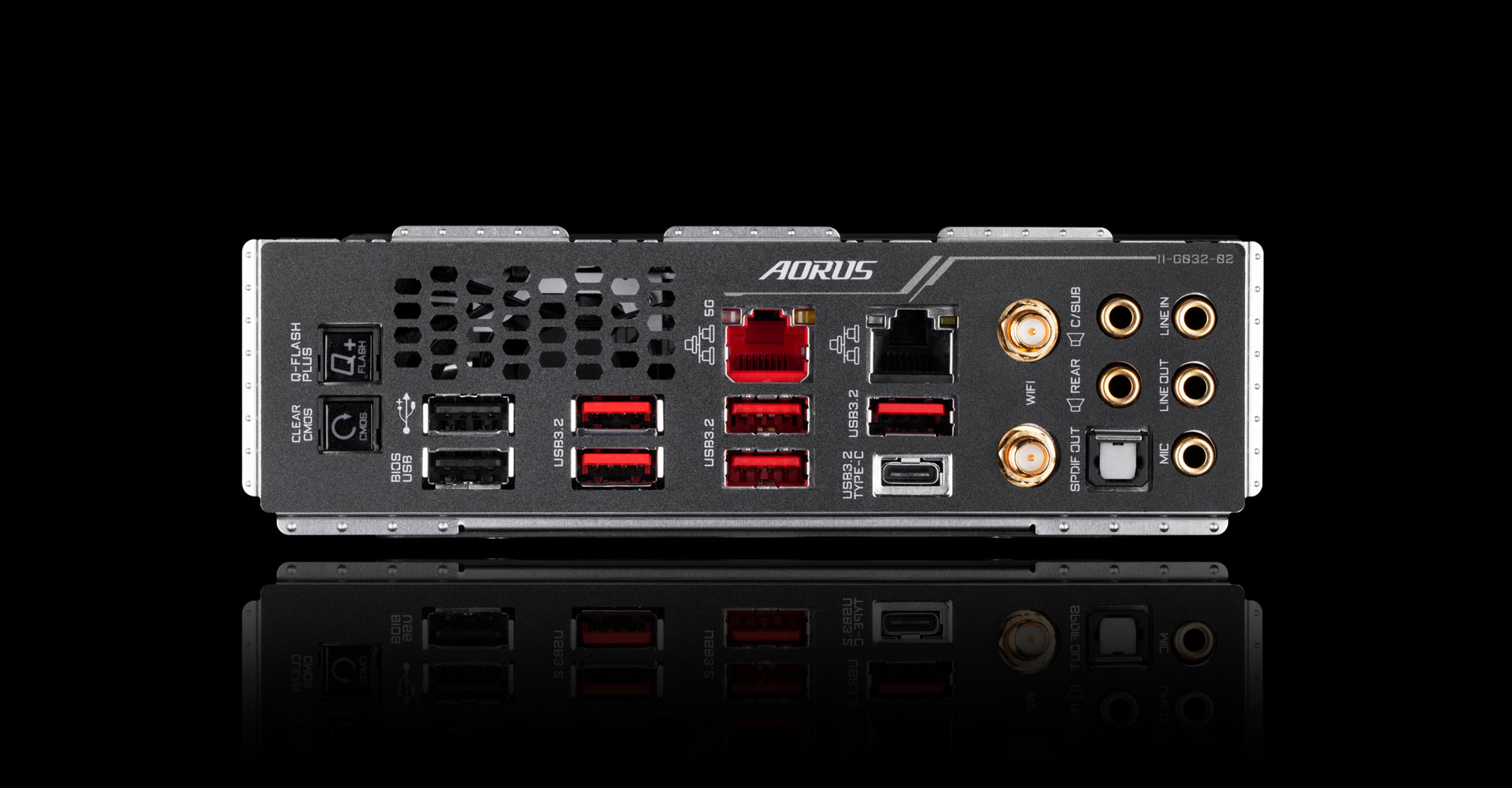

신세대 전송 인터페이스 내장
하이엔드 제품은 미래의 규격에 대비해, PC를 신기술과 발걸음을 같이 할 수 있게 해준다. TRX40 AORUS MASTER는 모든 차세대 네트워크, 저장 및 WIFI 연결 등을 제공하여 가장 빠르게 작업할 수 있게 해준다.
신세대 전송 인터페이스 내장
AQUANTIA® 5GbE LAN
Intel® GbE LAN
WIFI 6 802.11ax
AORUS 안테나
USB 고속 충전

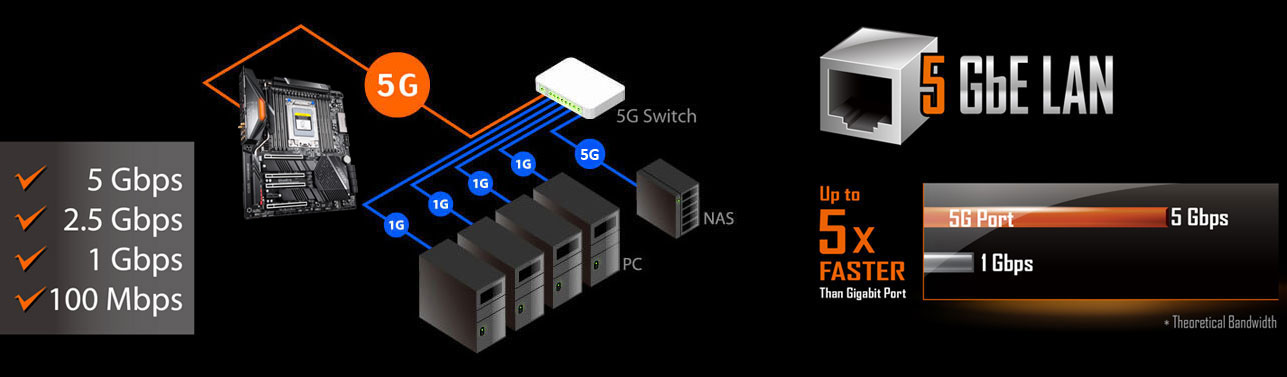

AQUANTIA® 5GbE LAN
신세대 Multi-Gig 게이밍 네트워크 지원
AQUANTIA® AQC111C는 고성능, 호환성이 큰 LAN 컨트롤러로서, 5GBASE-T / 2.5GBASE-T / 1000BASE-T / 100BASE-TX 등 인터넷 속도와 호환될 뿐만 아니라 최대 5GbE LAN의 인터넷 연결을 제공할 수 있으며 전송 속도는 일반적인 GbE LAN보다 5배 빠르고 미디어 센터, 워크 스테이션 및 게이머의 초고속 인터넷 수요에 매우 적합하다.
Intel® GbE LAN, cFosSpeed 인터넷 가속 프로그램

Intel® GbE LAN은 cFosSpeed 네트워킹 관리 소프트웨어의 첨단 기술을 탑재, 복잡한 LAN 환경에서 더 빠르게 반응하도록 핑 시간을 낮게 유지함으로써 네트워크를 개선했다. 그리고 어플리케이션 계층에서 네트워크 트래픽 패키지를 모니터링하여 특정 어플리케이션의 인터넷 반응속도를 빠르게 했다.



새로 출시된 Intel® WiFi6 802.11ax + BT 5 모듈
Intel® 무선 솔루션은 802.11ax를 지원, 기가비트 무선 성능을 제공하며 최대 2.4Gbps의 속도를 제공하므로, 원활한 비디오 스트리밍, 향상된 게임 경험을 제공하며 또한 안정성이 더 낫고 끊김 현상을 크게 줄였다. 또한 Bluetooth 5는 BT 4.2보다 4 배 빠른 전송 속도를 제공한다.
WiFi 6의 강점:
  1. 802.11ac 1x1 *보다 5.5배 높은 데이터 처리량.
  2. 4 배 커진 네트워크 용량으로 네트워크의 정체를 크게 완화한다. 특히 많은 장치가 동시에 네트워크에 연결할 때에도 연결이 지체되는 일이 없다.
  3. 네트워크의 효율을 향상시켜 사용자가 편리하게 사용할 수 있게 했다.
2400
1734
867
433
전송속도(Mbps)
* 무선 인터엪 이론 대역폭에 기반함

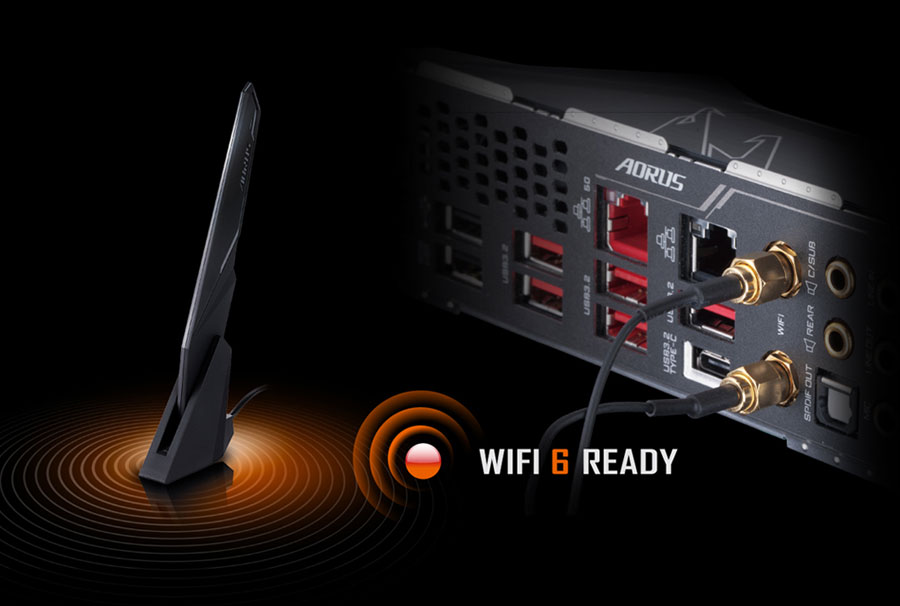

AORUS 듀얼 안테나는 더 좋은 네트워크 신호를 제공
  1. 새로운 안테나 디자인은 802.11ax/ac 2.4Ghz 및 5GHz 듀얼 밴드를 지원, 기존의 디자인과 비교해볼 때, 새로운 안테나가 더 좋은 신호강도를 제공한다.
  2. AORUS Antenna는 스마트 안테나 기능을 탑재, 최고의 WIFI 전송을 제공한다.
  3. 최고의 신호 강도 방향과 위치를 얻기 위한 다중 각도 기울기 및 자성 베이스.

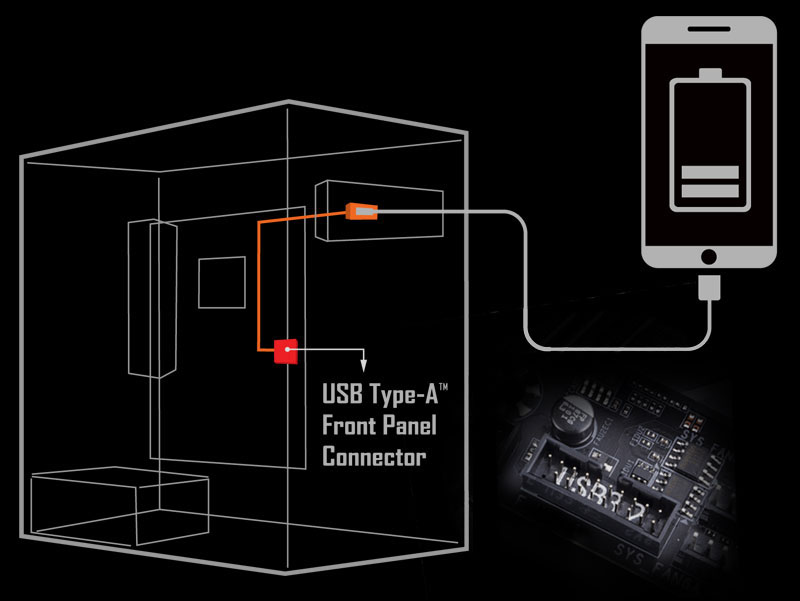

USB TurboCharger
GIGABYTE의 독자적인 USB TurboCharger는 모바일 장치를 놀라울 정도로 빠르게 충전해준다. 케이스의 전면 USB Type-A 커넥터를 메인보드의 USB TurboCharger 포트에 연결하면 전면의 USB 3.2를 통해 QC 3.0가 있는 Android 장치와 Apple Fast-Charge 기능이 있는 Apple 장치를 고속 충전할 수 있다. 30분이면 거의 방전된 장치를 50%까지 충전할 수 있다*.
* 충전시간은 모바일 장치의 하드웨어에 따라 다를 수 있다. 또한 모바일 장치의 배터리 용량, 케이스 전면의 USB3.2 품질, 시스템의 절전 설정...외부 환경 요인 및 설정에 따라 충전 속도가 다를 수 있다.
최고의 미학

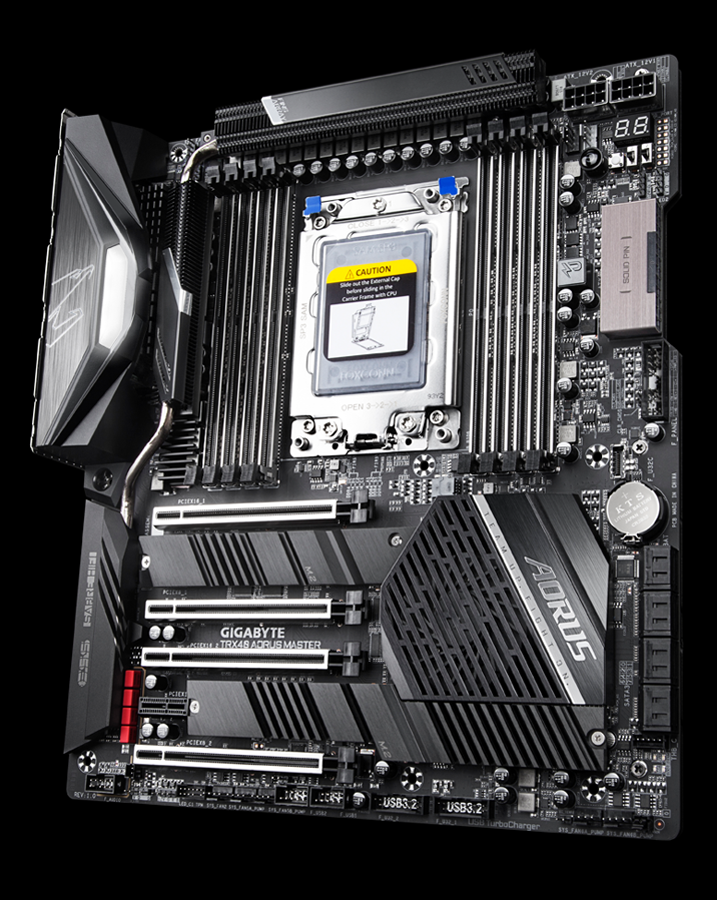

TRX40 AORUS MASTER는 RGB FUSION 2.0 어플리케이션을 지원하므로, 사용자는 이 기능을 사용하여 메인보드에 내장된 LED 및 외장형 스트립트의 조명효과를 제어할 수 있다. 그리고 RGB FUSION 2.0 어플리케이션을 통해 기타 RGB 또는 Addressable RGB LED를 가진 주변장치를 제어 또는 동시 제어하여 개성적인 라이트 효과를 만들어 PC를 훨씬 트렌디하게 만들 수 있다.
최고의 미학
RGB FUSION 2.0
RGB FUSION 소프트웨어
RGB FUSION APP
Multi-Zone 라이트 쇼 디자인
GIGABYTE 메인보드는 기존의 제품보다 훨씬 다양하게 개인 맞춤화된 LED를 제공하여, 사용자가 전체적으로 LED를 제어하여 나만의 개성을 표현할 수 있게 했다. 다양한 RGB LED 디자인을 내장한 RGB FUSION 2.0 프로그램을 사용하여 자신의 필요와 취향에 따라 메인보드의 모든 LED를 제어할 수 있다.
주의: 표현된 라이트 효과는 참고용입니다. 실제 효과는 모델에 따라 다를 수 있습니다.
사용하기 쉽고 직관적인 인터페이스를 지닌 RGB Fusion 2.0는 조명 조정 솔루션을 제공하여, 호환되는 모든 장치에 나만의 개성을 표현할 수 있는 조명효과를 자아낼 수 있게 해준다. 메인보드와 그래픽카드에서 주변 장치에 이르기까지, 게이밍 메인보드에 개성을 표현할 수 있다. 사용자 개인의 스타일을 최대한 드러낼 뿐만아니라 자기 자신의 설정 프로파일을 사용하여 섬세하게 디자인한 조명효과를 표현할 수도 있다. 그리고 새롭게 추가한 게이밍 모드를 통해 메인보드의 조명효과를 선택된 게임과 상호 연동시켜 게임에 몰입할 수 있게 해준다.
클릭 한 번으로 동기화
원하는 대로 맞춤 개별 제어

GIGABYTE RGB Fusion APP

화려한 조명은 PC를 돋보이게 만든다. 라이트를 사용자 개인의 취향을 반영해서 예술적으로 승화시킬 수 있다. GIGABYTE RGB Fusion APP을 설치하여 메인보드의 라이팅의 변화를 쉽게 모니터링하고 조정할 수 있다. GIGABYTE RGB Fusion APP은 모바일 장치를 사용하여, 키보드와 마우스로 PC 프로그램을 조정하는 것과 같이 메인보드의 라이트 변화를 쉽고 정확하게 제어할 수 있다.

HD 오디오

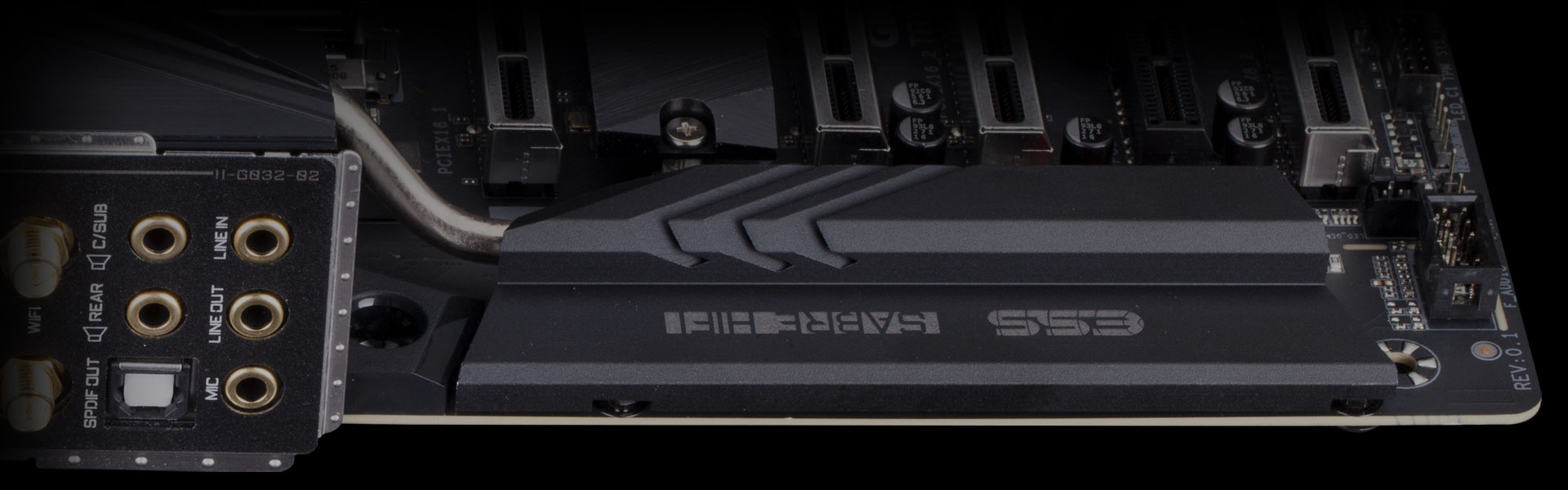

매니아에게 오디오 성능은 게임 자체와 같으며 나아가 훨씬 더 중요할 수도 있다. TRX40 AORUS MASTER는 ESS DAC, WIMA 음향 및 오디오 커패시터와 같은 하이엔드 오디오 컴포넌트를 탑재하여 최고 수준의 오디오를 경험하게 해준다.

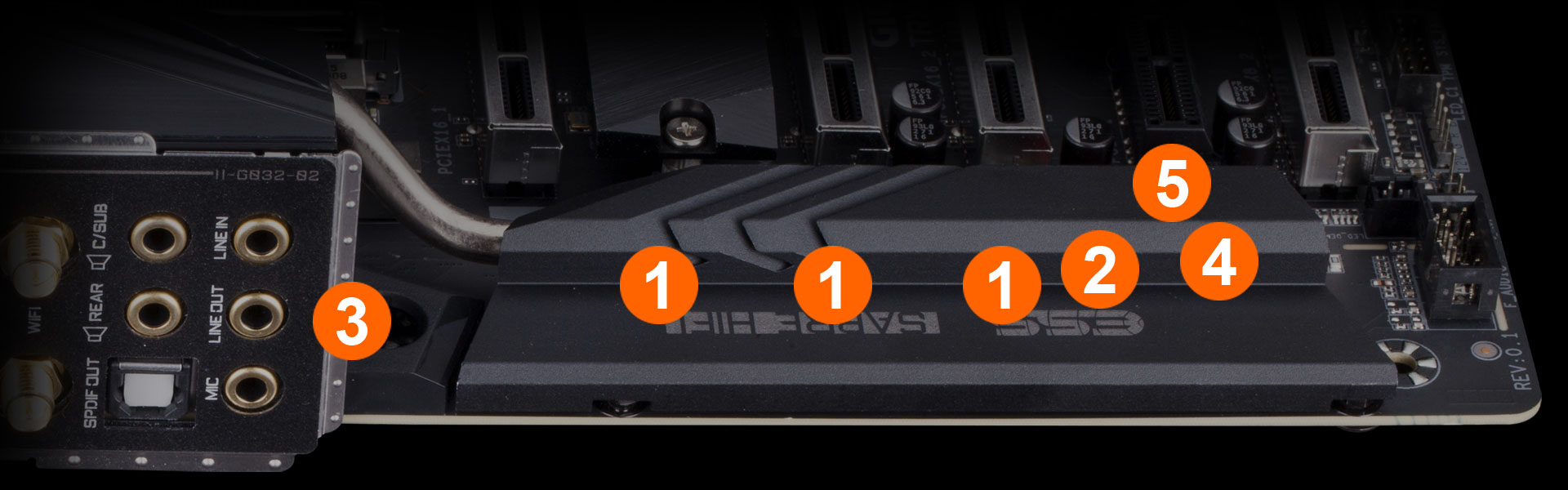

1. HD 오디오 음악
고품질 서라운드 오디오 및 생생한 스트리밍 오디오를 제공한다

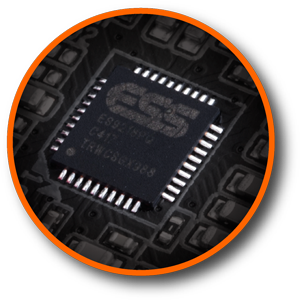

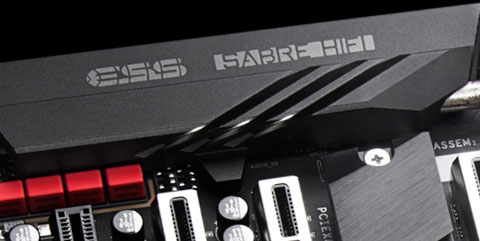

2. ESS SABRE DAC IC 9218
  • Quad DAC™ 지원
    탁월한 124dB DNR 및 -112dB THD + N 제공

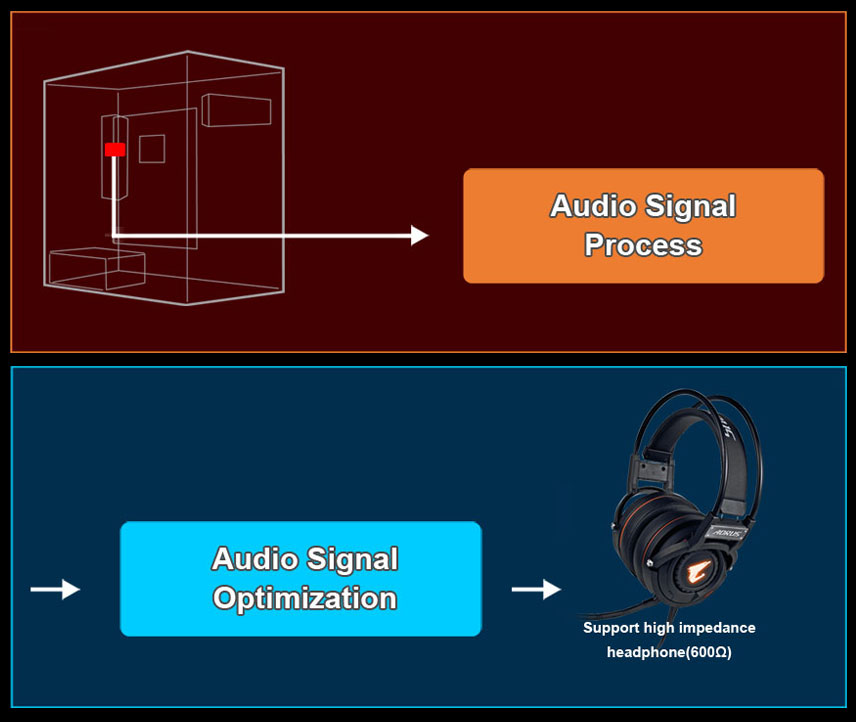

  • True 2vrms 출력 전압은 전문적인 하이 임피던스 헤드폰을 실행하고 전문 라인 레벨 출력을 제공한다.
  • 아날로그 볼륨 콘트롤(AVC)
    오디오 신호가 감소하면서 노이즈를 줄여 낮은 청취 레벨에서 130dB SNR을 제공한다.
  • 고해상도 오디오
    최대 32비트 192KHz PCM 지원

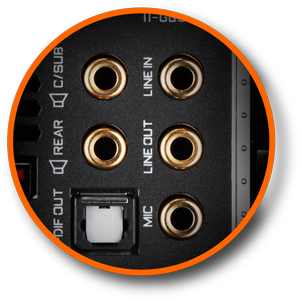

3. 도금 오디오잭
부식에 강함/ 항산화

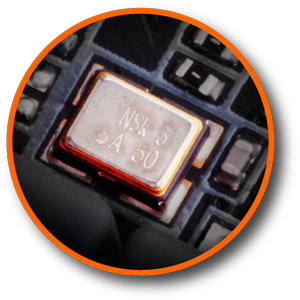

4. 정밀한 TXC Oscillator
정확한 디지털-아날로그 컨버터 제공

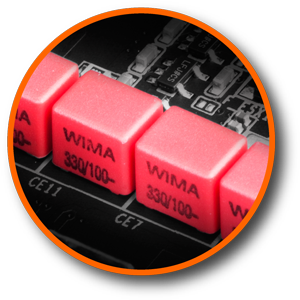

5. 오디오파일 등급 커패시터
널리 알려진 WIMA 커패시터는 피드백 신호 처리로 사용되어 크리스털 및 균형있는 사운드를 제공한다.

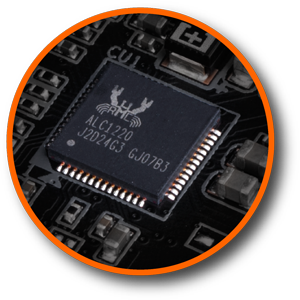

Realtek ALC1220-VB

ESS 9218

도금 오디오잭

TXC Oscillator

WIMA
DTS :X® Ultra
사용자는 임의의 헤드폰 또는 스피커를 사용하여 게임을 할 때, 생생하고 포지셔닝이 정확한 3D 오디오를 경험할 수 있다.
DTS:X® Ultra는 오디오 채널 장면 및 객체에 따라 각종 헤드폰과 스피커에 대해 실시간으로 조정하여 DTS® 코덱에 대한 사후 처리 향상 및 장치 수준 조정을 제공한다. DTS Sound Unbound 기능은 Microsoft Spatial 기술을 이용하여 게임을 매우 생생하고 사실적인 3D 오디오로 경험하게 해준다. DTS Headphone:X가 제공하는 몰입감을 통해, 청취자가 자신의 위쪽에서, 아래쪽에서 또는 주변에서 고정된 오디오 및 이동하는 오디오를 들을 수 있게 해준다. 이러한 오디오는 놀라울 정도로 외부화하고 정확한 포지셔닝으로 청취자에게 전달된다.

DTS Sound Unbound가 제공하는 몰입형 게임 오디오에 관한 자세한 정보는 링크를 참조합니다https://dts.com/sound-unbound-app
*DTS Sound Unbound는 Windows 10의 최신 Windows 업데이트가 필요합니다. Windows 10 Os를 Win10 Build 18898 이상의 버전으로 업데이트를 하십시오.


DTS :X® Ultra 기술 설명 동영상
DTS :X® Ultra 체험 동영상
울트라 듀러블
GIGABYTE 메인보드는 내구성과 고품질 제조 공정으로 널리 알려져 있다. GIGABYTE는 TRX40 AORUS MASTER 제품에서 시중에 나온 제품 가운데 가장 우수한 컴포넌트를 사용했고 각 슬롯을 강화하여 컴포넌트를 견고하게 오래 사용할 수 있게 했다.
울트라 듀러블
4개의 PCIe 아머
8개의 메모리 아머
솔리드 핀 파워 커넥터
Q-Flash Plus
기타 특징

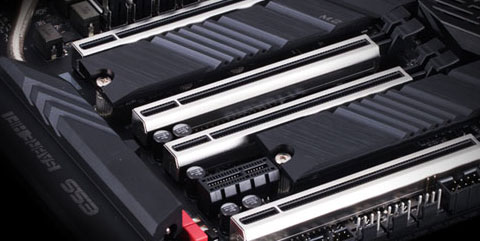

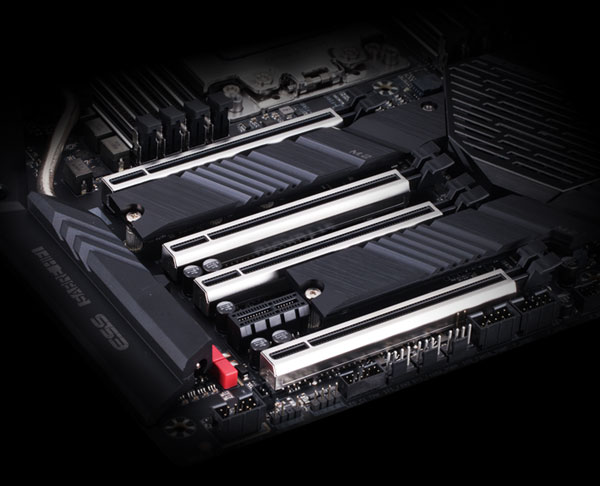

울트라 듀러블™ PCIE 아머(Armor)
업계 선도적인 울트라 듀러블™ PCIe 아머(Armor)
GIGABYTE가 고안한 스테인레스로 감싼 PCIe 슬롯은 PCIe 슬롯의 강도를 효율적으로 제고했다. 이로써 사용자들이 큰 사이즈의 그래픽카드를 잘못 설치하거나 그래픽카드가 무거워 PCIe 슬롯이 손상되는 것을 막을 수 있다.

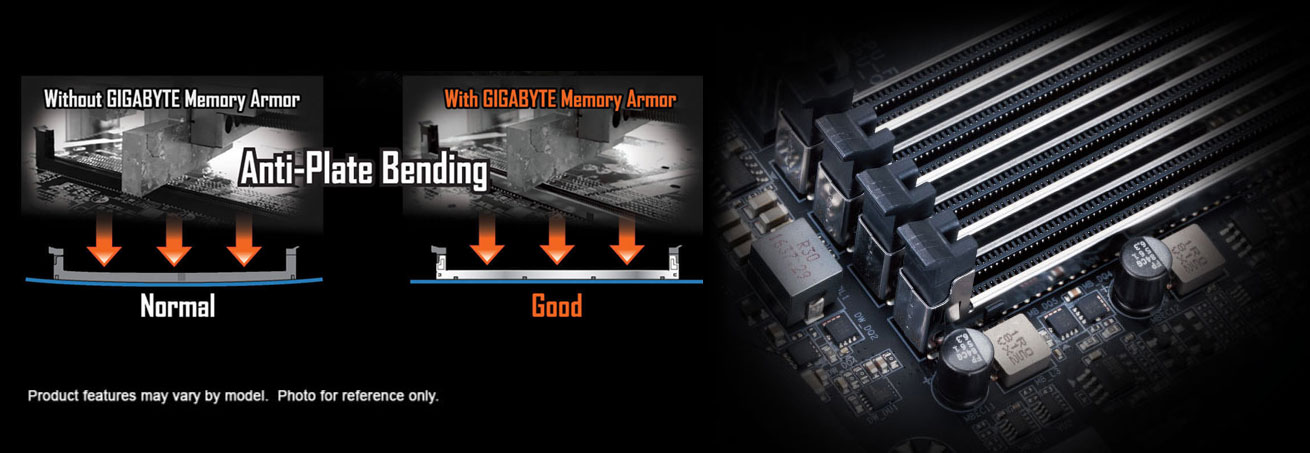

울트라 듀러블™ 메모리 강화
AORUS 메인보드는 독자적인 울트라 듀러블 보호 설계를 채용하여 PCB의 변형과 왜곡을 방지할 수 있을 뿐아니라 ESD의 간섭을 줄일 수도 있다.

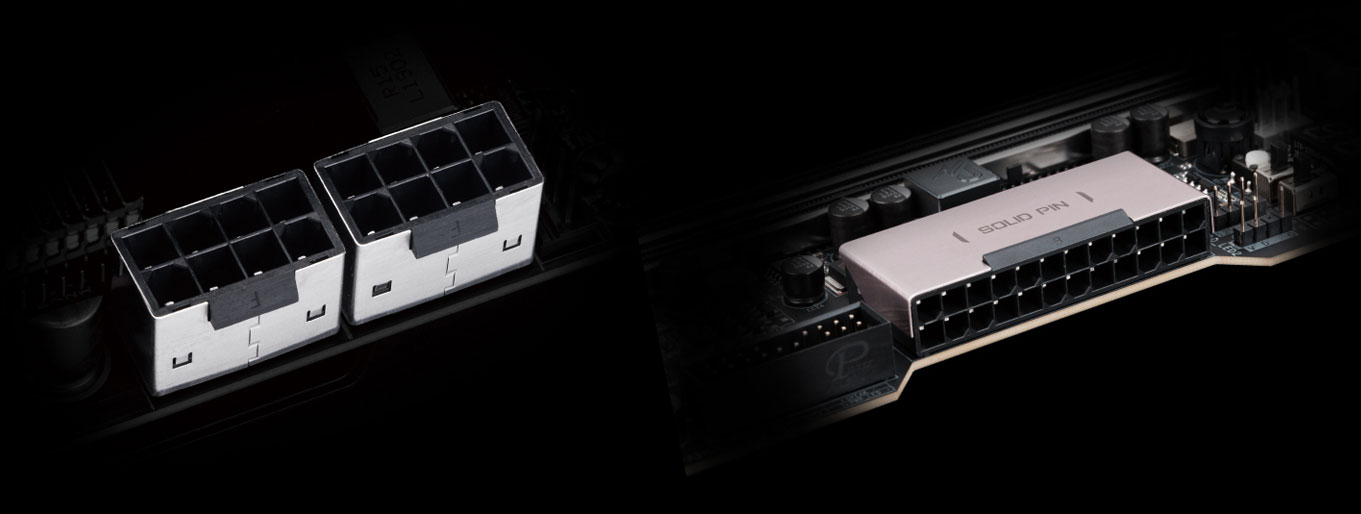

솔리드 핀 파워 커넥터
TRX40 AORUS 메인보드는 기존의 파워 커넥터보다 내구성이 향상된 솔리드 핀 24pin ATX 주전력 및 8pin + 8pin ATX 12V CPU 보조 전력 커넥터 설계를 채용, 일반 커넥터보다 훨씬 뛰어난 전도성 및 신호 전달성을 보이며 수차례 꽂고 빼는 작동으로 인한 금속 마모를 줄일 수 있다.
솔리드 핀 파워 커넥터 디자인의 강점
  1. 파워 전송 면적이 커져서 저항을 크게 줄임
  2. 금속량을 늘려 높은 전류 및 폐열을 견딤
  3. 울트라 듀라블 및 사용 수명 연장
Q-Flash Plus
CPU, 메모리 및 그래픽 카드를 설치하지 않아도 BIOS를 쉽게 업데이트 가능
GIGABYTE BIOS 및 어플리케이션
좋은 소프트웨어라도 완벽한 하드웨어가 있어야 최적의 상태로 작동될 수 있다. TRX40 AORUS MASTER는 실용적이고 쉽게 설치할 수 있는 소프트웨어를 증정하여 메인보드와 PC를 정확하고 원활하게 사용할 수 있게 해준다.
GIGABYTE BIOS & APP CENTER
BIOS
APP CENTER
Easy Tune
System Information Viewer
BIOS
새로운 사용자 인터페이스
새롭고 쉬운 모드로, 한 페이지에서 CPU 클럭, 메모리, 스토리지, 팬 등 중요한 하드웨어 정보를 표시해 준다.
즐겨찾기
자주 사용하는 아이템을 빠른 검색과 설정을 위해 즐겨찾기 메뉴에 추가한다.
장치정보 저장
SATA, PCIE 및 M.2 인터페이스 등 각종 저장장치의 관련 정보를 표시한다.
설정 변경 알림
BIOS 설정을 저장하기 전에 BIOS 변경 항목을 모두 목록으로 보여주어 조정된 항목이 정확한지 빠르게 확인할 수 있다.
Load Line 전압부하를 도형화
직관적인 곡선 도형을 사용하여 각 부하 라인에 대해 교정해야 할 설정값을 정확하게 표시해 준다.
APP CENTER
GIGABYTE APP Center는 GIGABYTE의 다양한 프로그램을 손쉽게 제어하여 GIGABYTE 메인보드의 성능을 극대화시킨다. 조작이 간단하고 일관성 있는 조작 인터페이스를 통해, GIGABYTE APP Center는 모든 GIGABYTE 프로그램을 간단하게 실행하고 최신 업그레이드 정보를 파악해 주며 또한 최신 유틸리티와 드라이브 및 BIOS를 다운로드할 수 있게 해준다.
EasyTune™
GIGABYTE EasyTune™은 간편한 사용자 인터페이스로 시스템을 최적화 해주거나 또는 Windows에서 시스템 및 메모리 주파수와 전압을 쉽게 튜닝할 수 있다. 사용자가 시스템 튜닝을 원하지 않을 경우, Smart Quick Boost을 사용하여 원클릭으로 오버클럭을 자동 설정하여 성능을 대폭 제고할 수 있다.
System Information Viewer
GIGABYTE System Information Viewer는 고성능 시스템 모니터링 소프트웨어로서, 현재의 시스템 상태를 파악하고 CPU, 메모리 등 컴포넌트의 클럭과 주파수를 모니터링할 수 있으며 선택한 팬의 속도를 변동 또는 조절할 수 있다. 그리고 시스템 또는 특정 컴포넌트의 온도 경고 표시를 설정하고 PC 실행 상태를 기록할 수 있다. 위에 소개된 기능은 System Information Viewer의 사용하기 쉬운 설정을 통해 실행할 수 있어서 언제든지 PC의 사용 및 건강 상태를 체크할 수 있다.
XSplit Gamecaster + Broadcaster: 언제 어디서든 게임을 방송

GIGABYTE 메인보드는 세계적인 게임 방송 프로그램인 XSplit Gamecaster + Broadcaster를 탑재하여 원 클릭으로 게임 플레이 실황을 방송하고 Twitch로 방송할 수 있게 해 준다. XSplit Gamecaster 커뮤니티 소프트웨어를 전방위적으로 통합하여 직관적인 사용자 인터페이스로 채팅하면서도 게임 실황을 즐길 수 있다. 언제 어디서든 전세계에 게임 플레이를 프로처럼 생방송으로 방송할 수 있다.

* 무료 XSplit Gamecaster + Broadcaster Premium 고급 회원에 한함(1년)
