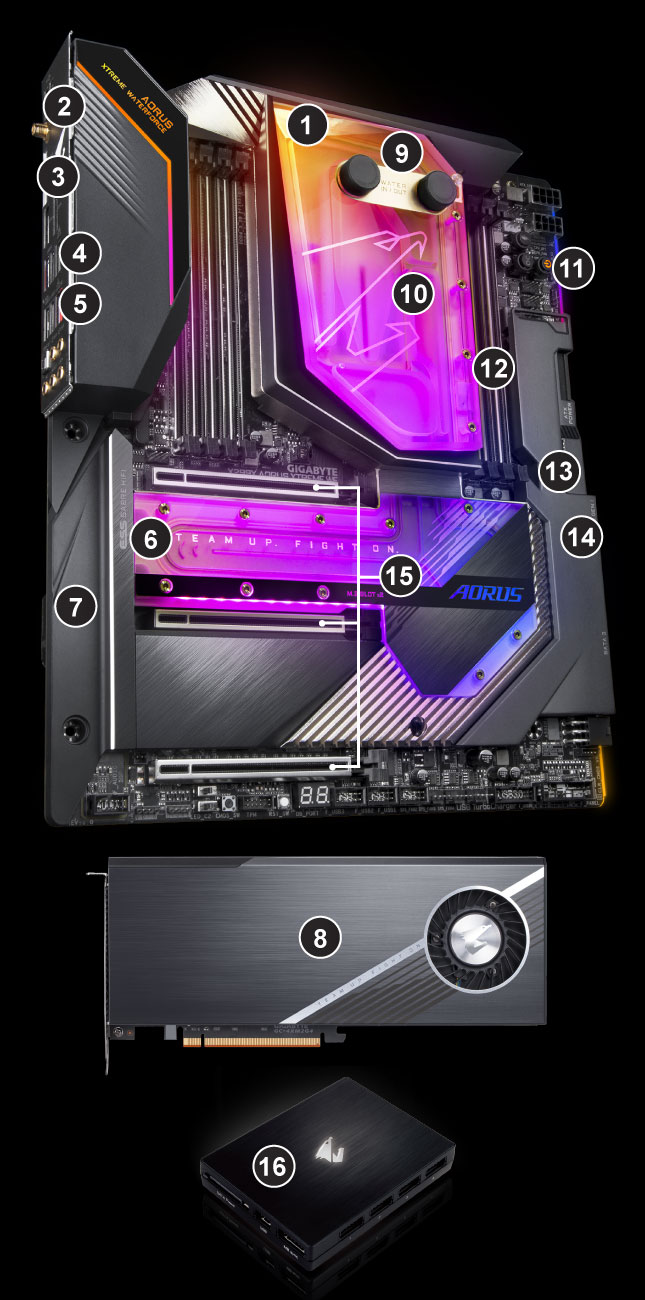

X299X AORUS XTREME WATERFORCE

수냉 방열 설계

AORUS 올인원 모노블럭
5W/mK LAIRD 높은 열전도 패드
베이스 플레이트

Intel^® WiFi 6 802.11ax 2T2R WIFI 및 블루투스 5

Intel^® Thunderbolt 3

Intel^® i211AT GbE LAN

cFosSpeed 인터넷 가속기

AQUANTIA 10GbE Base-T LAN

듀얼 M.2 커넥터

NVMe PCIe 3.0 x4
수냉 방열

AMP-UP AUDIO

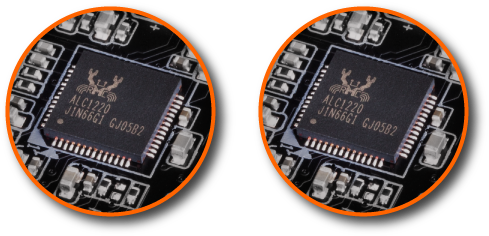

ALC 1220-VB 오디오 코덱
ESS 9218 디지털-아날로그 컨버터
도금된 오디오 연결잭
WIMA 오디오파일 등급 커패시터

AORUS Gen4 AIC

16 페이즈 IR 디지털 PWM

8 레이어 PCB
구리함량 2배
70A Power Stage

Intel^® Core™ X시리즈 프로세서

RGB FUSION 2.0

2개의 디지털(Addressable) LED 전원 헤더
2개의 RGB LED 헤더

쿼드 채널 DDR4, 8개의 DIMM

울트라 듀러블 메모리 아머
XMP 지원

전면 USB 3.2 Gen2 Type-C™ 2개

USB 고속 충전

울트라 듀러블™ PCIE 아머(Armor)

3Way 와이드 PCIe 레인

RGB FAN COMMANDER

최첨단 방열 디자인

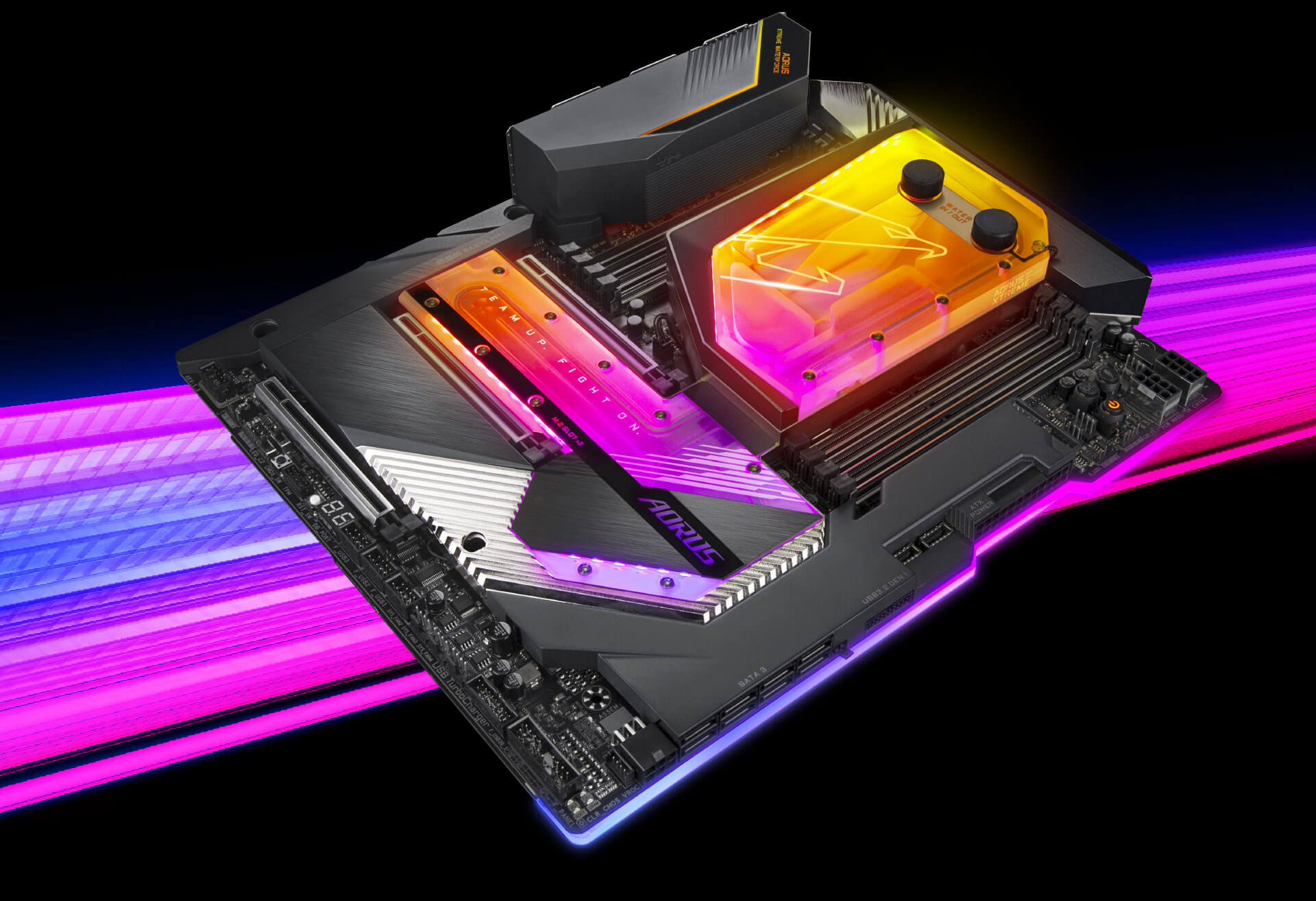

X299X AORUS XTREME WATERFORCE는 기존에 없었던 혁신적인 방열 디자인을 채택, 동시에 CPU, VRM, SSD 및 칩셋을 쿨링시켜 주어, 시스템이 초고부하 상태이거나 익스트림한 게임을 구동시켜도 안정성을 확보하고 PC 온도를 낮게 유지시켜 준다.

최첨단 방열 디자인

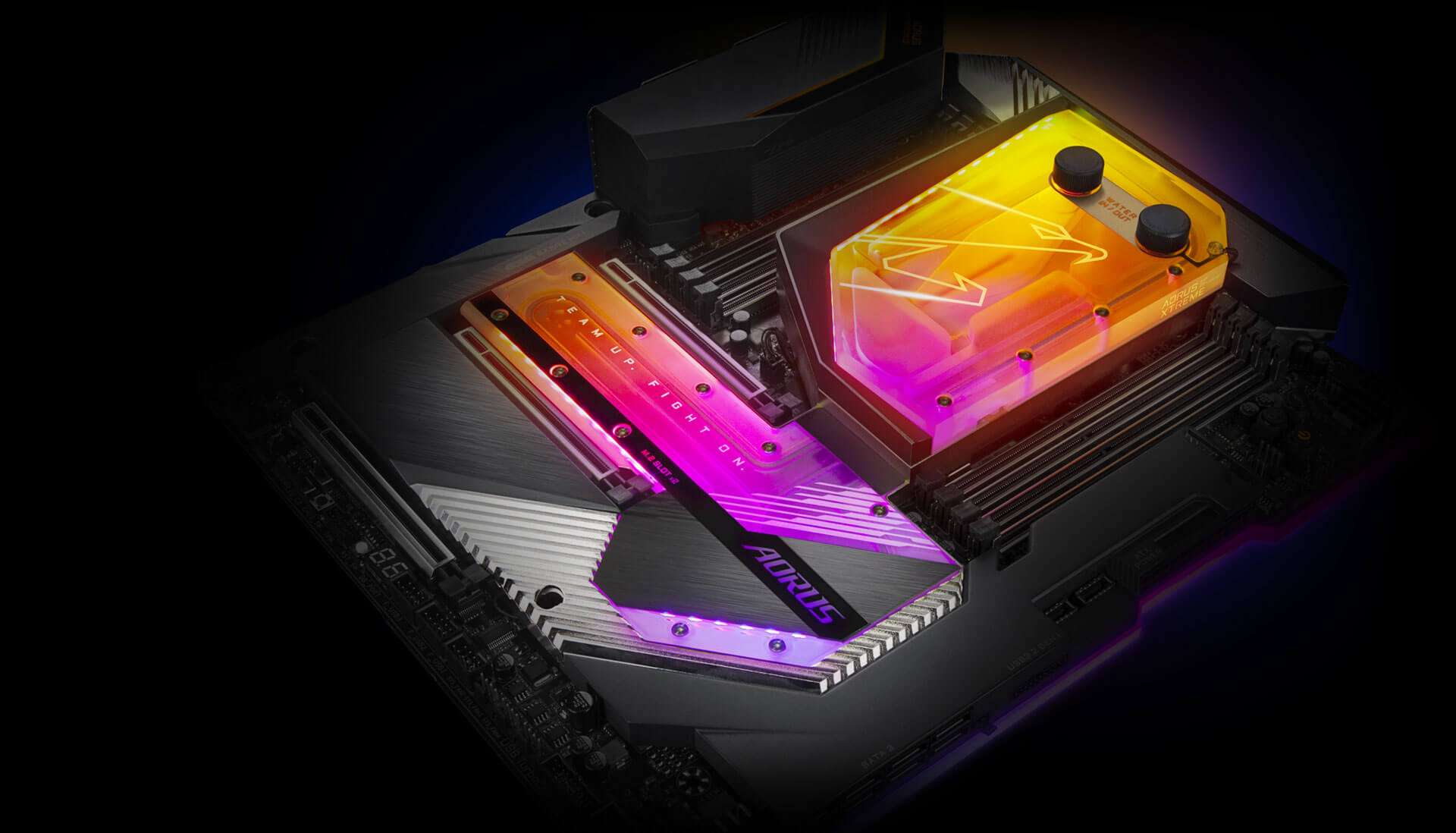

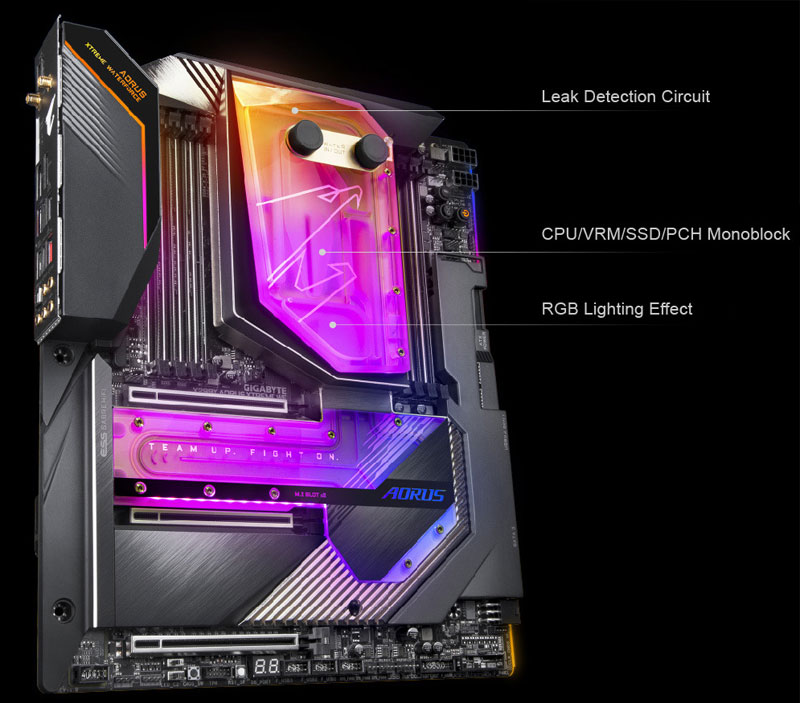

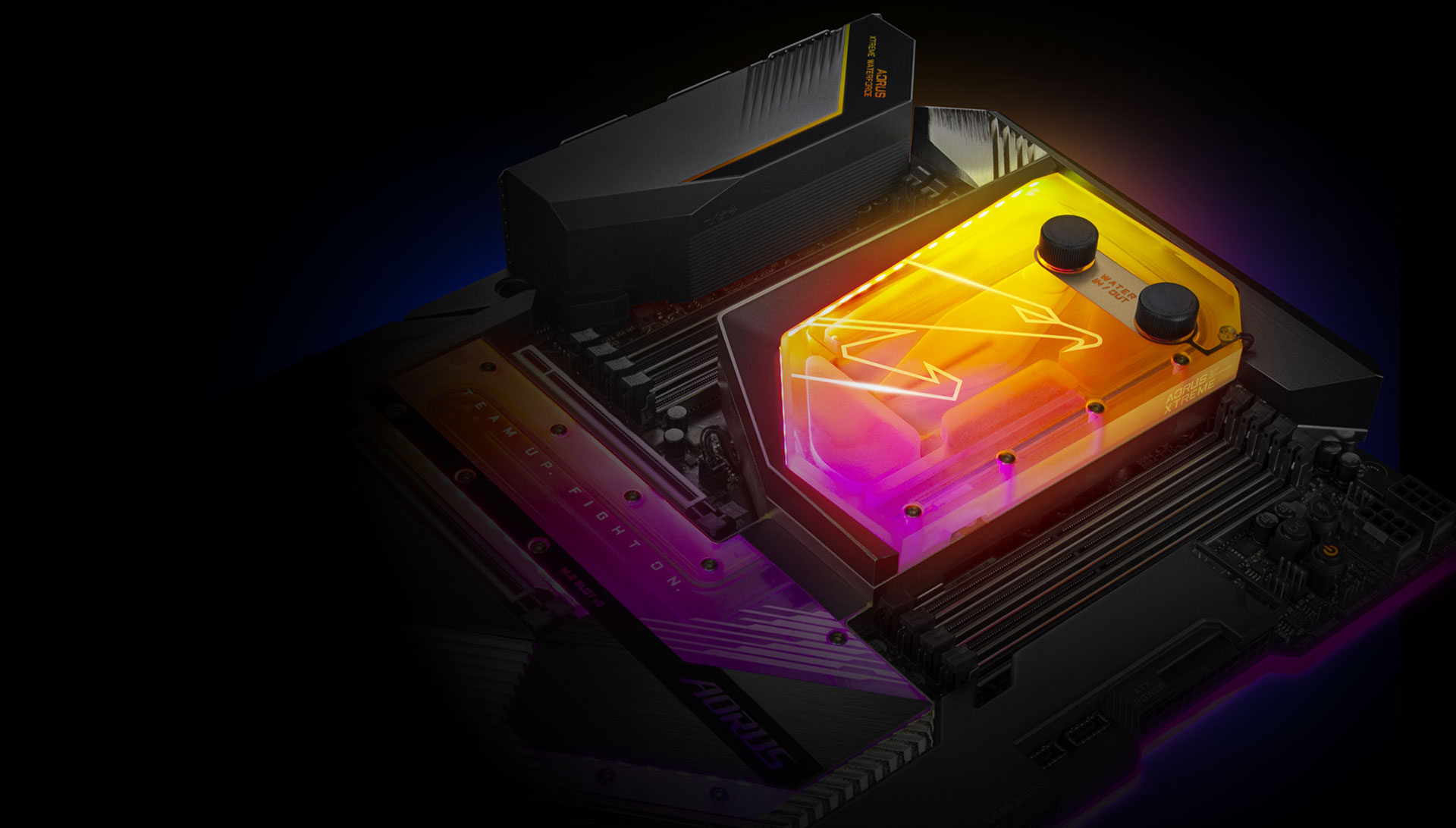

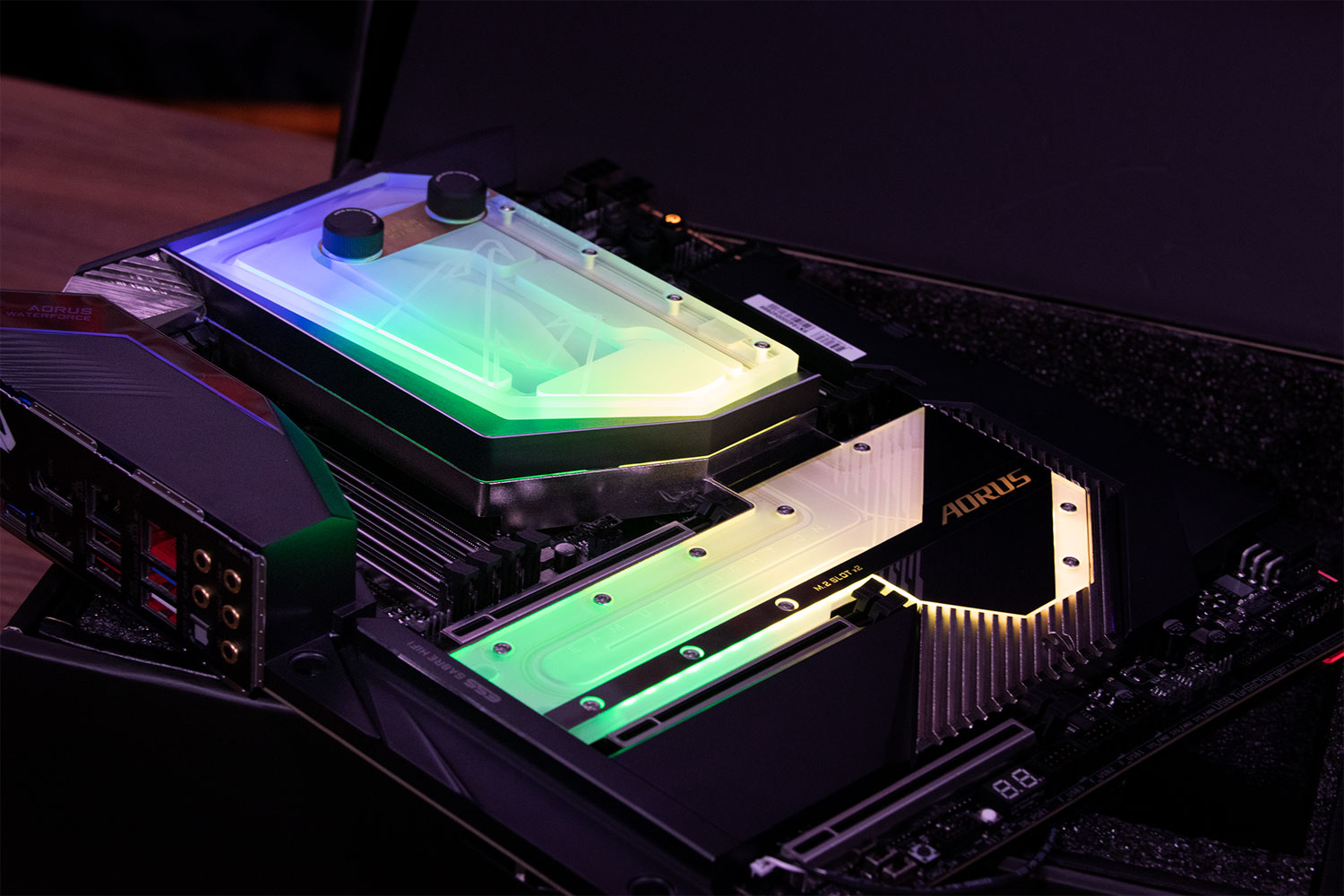

AORUS 올인원 모노블럭

노이즈 감지

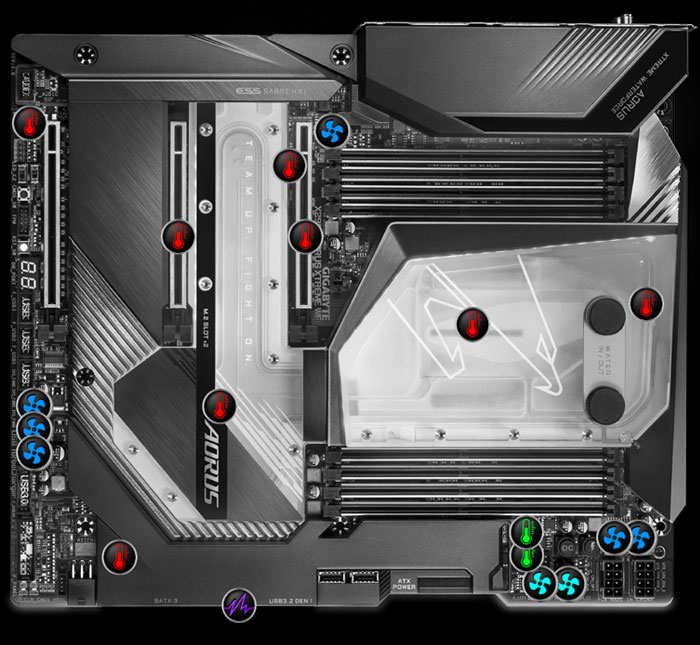

16개의 하이브리드 팬 헤더

노이즈 감지

새로운 노이즈 감지 기능을 사용하면, 팬, CPU 쿨러, 그래픽 카드 등 모든 장치의 노이즈 레벨을 실시간으로 모니터링 할 수 있다. 또한 팬 속도가 얼마나 빨라야할지 결정할 수 있다. 번들로 제공하는 노이즈 감지 케이블에는 녹음 기능이 포함되지 않으며 사생활을 보호하면서 음압을 감지한다.

익스트림 파워 디자인

신제품 Intel^® 18 코어 프로세서의 잠재력이 최대한 발휘되려면 최적의 프로세서 전원 설계가 탑재된 메인보드가 있어야 한다. 최고 품질의 컴포넌트와 GIGABYTE의 연구개발을 통해, X299X AORUS XTREME WATERFORCE는 새로운 프로세서의 막강한 성능을 제어할 수 있는 익스트림한 메인보드로 자리잡았다.

익스트림 파워 디자인

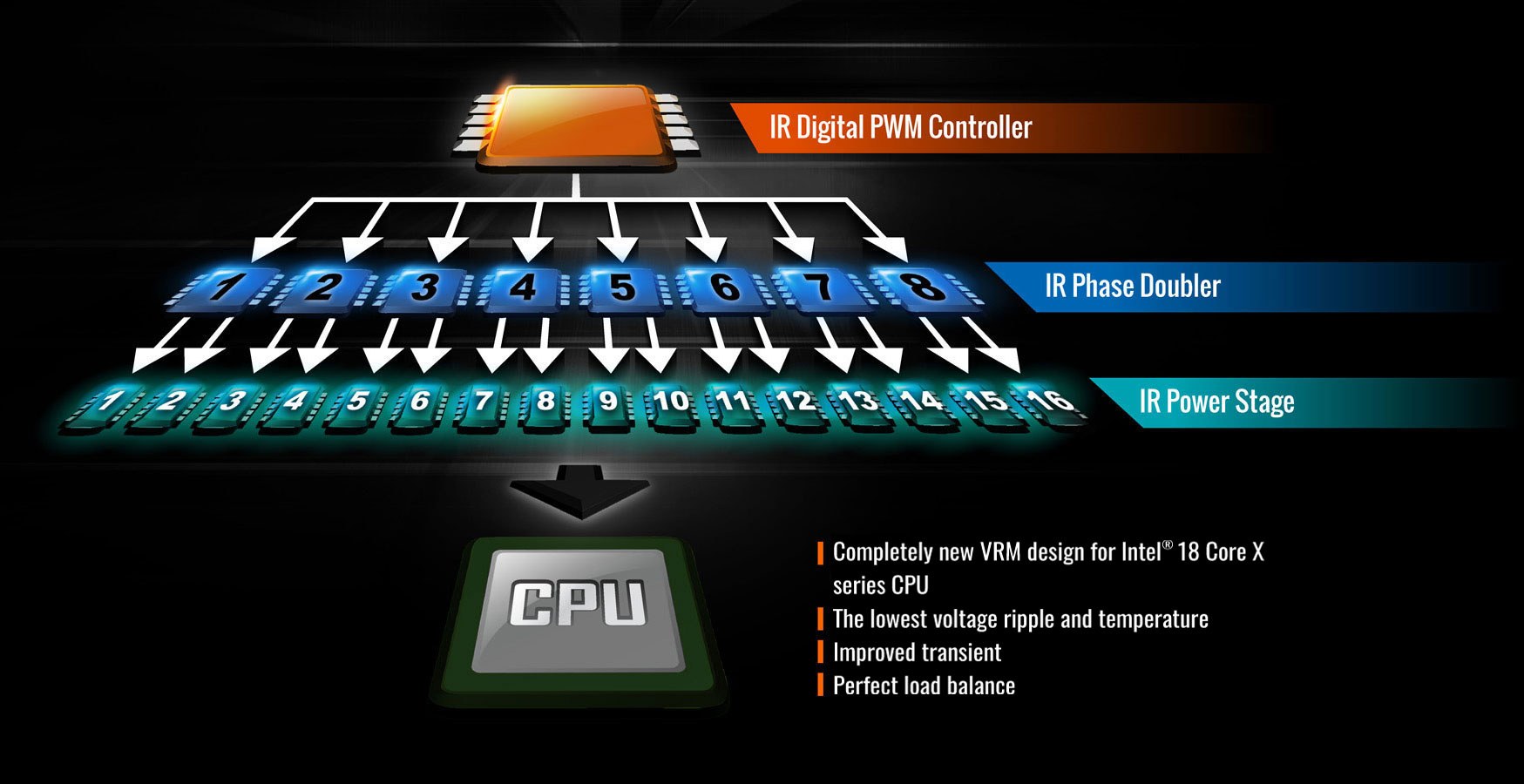

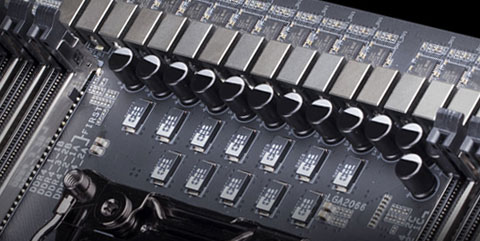

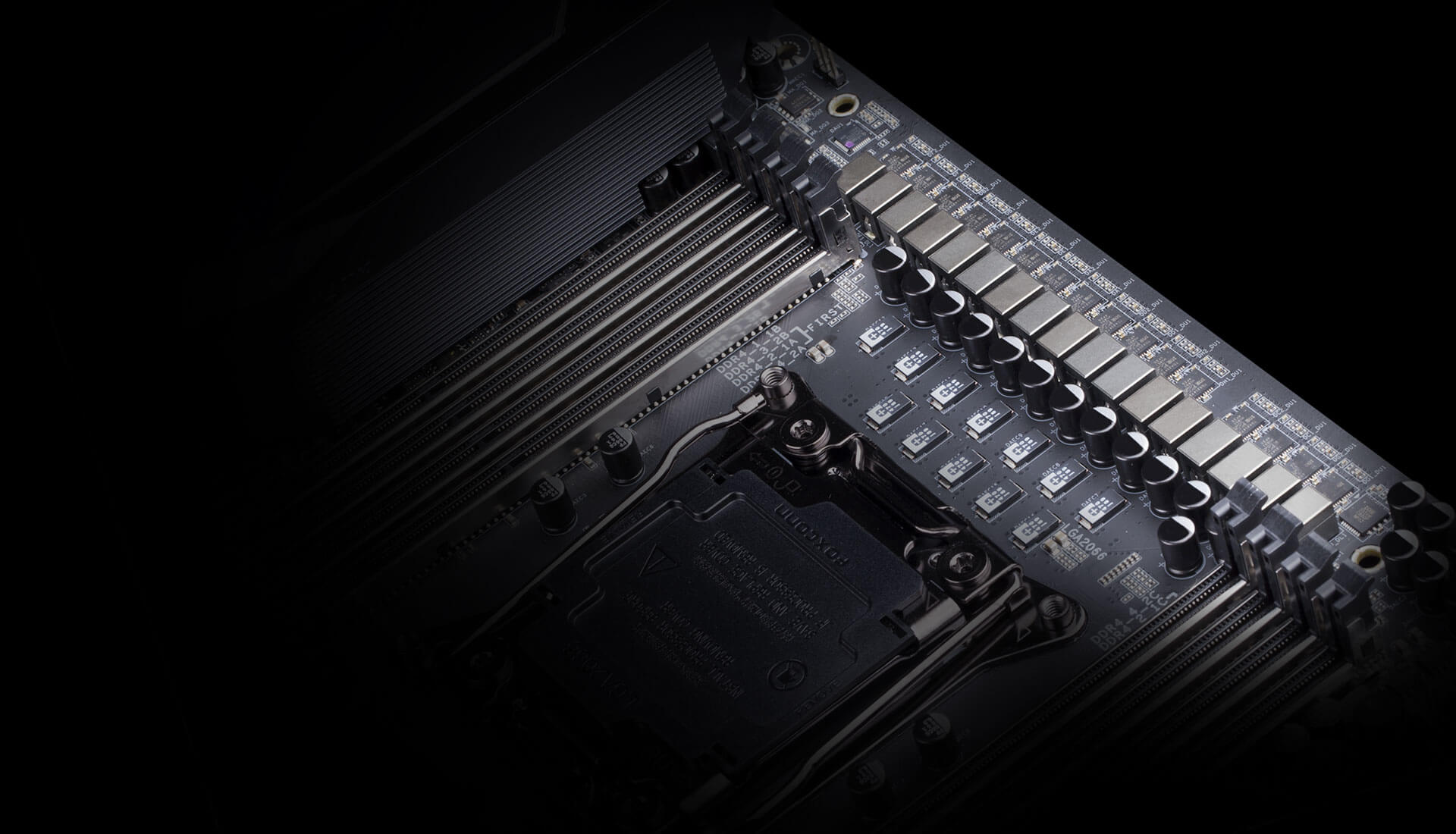

16 페이즈 디지털 파워

구리 함량 2배인 PCB

GIGABYTE의 독자적인 구리 2배 PCB 설계는 전원부 페이즈 및 컴포넌트 사이에 충분한 전력을 제공, 일반적으로 부하가 높은 전력 수요를 제어하여 CPU 주변의 중요한 컴포넌트에 전원을 공급할 때 생기는 고열을 크게 줄일 수 있다. 메인보드가 오버클럭을 실행할 때 증가된 필요 전력을 처리할 수 있느냐는 매우 중요한 과제이다.

탁월한 성능

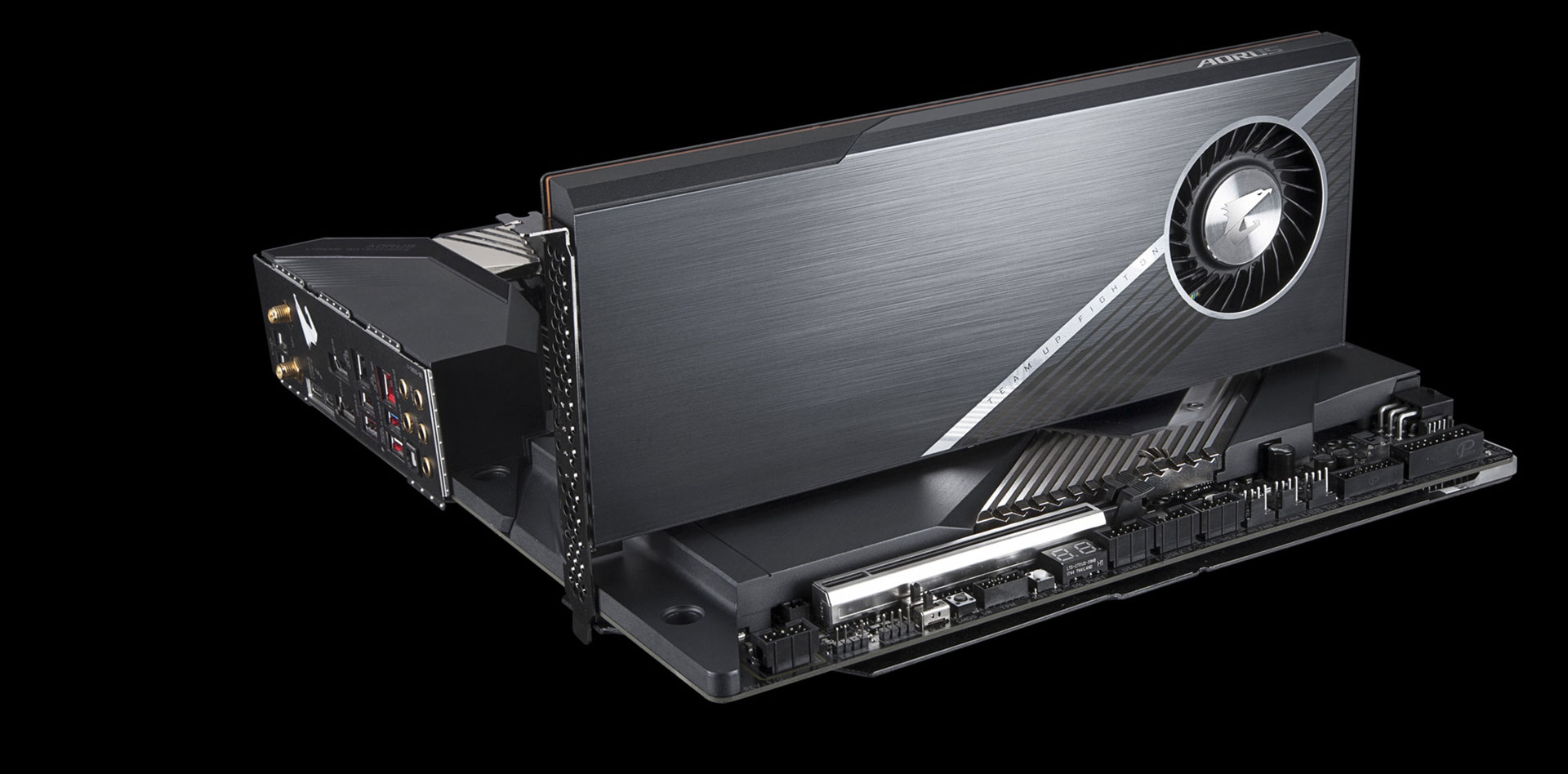

더 좋은 성능을 찾습니까? X299X AORUS XTREME WATERFORCE의 익스티림한 성능 디자인은 프로세서의 오버클럭 기능을 제고한 것 이외에도 고주파수 XMP 메모리 및 SSD를 과열으로부터 보호해 주는 기능 지원 등이 포함되어 PC의 전반적인 성능을 크게 강화했다. 또한 독자적으로 증정되는 AORUS Gen4 AIC 어탭터는 PC의 전체적인 성능을 제고시킬 수 있다.

탁월한 성능

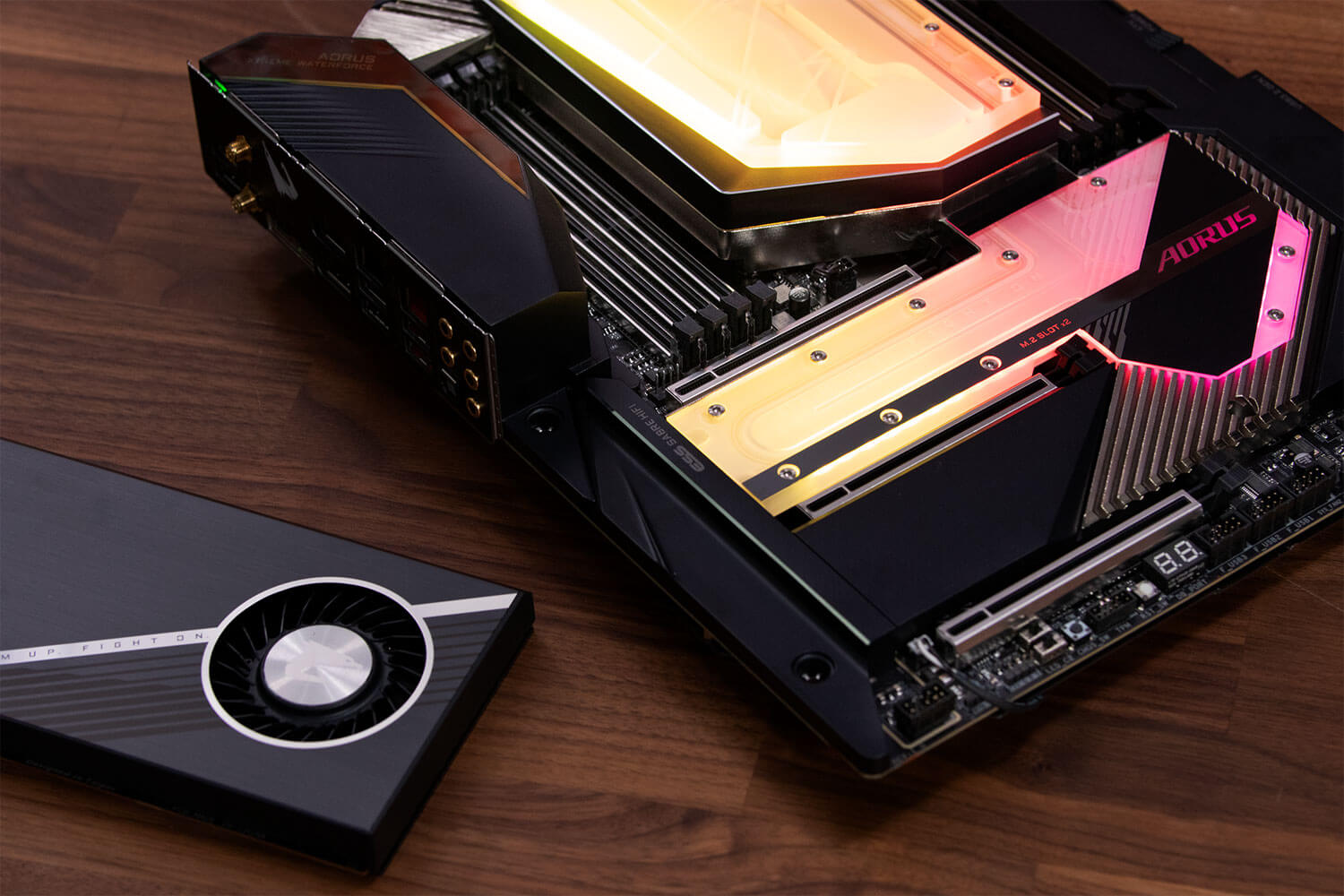

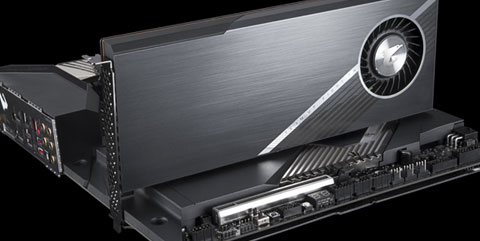

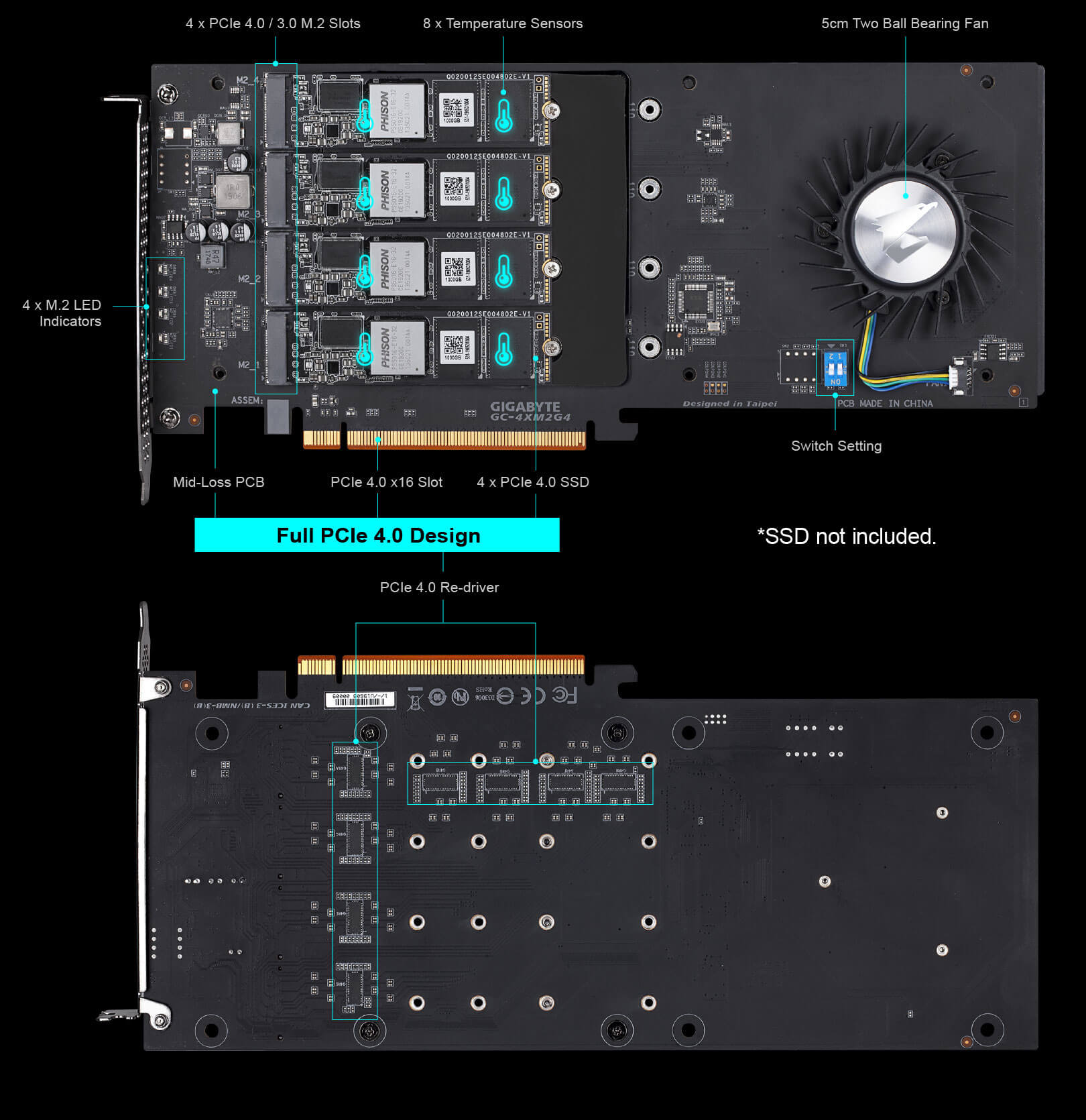

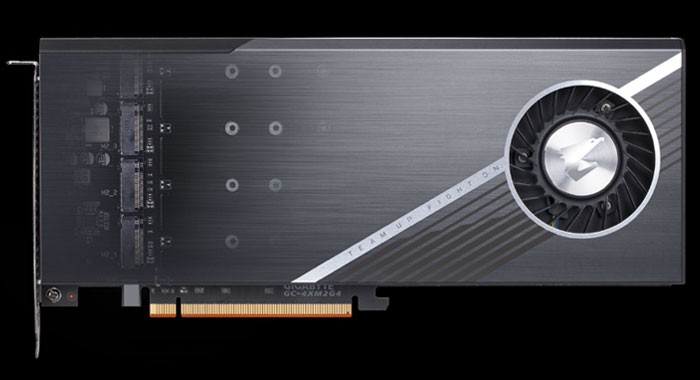

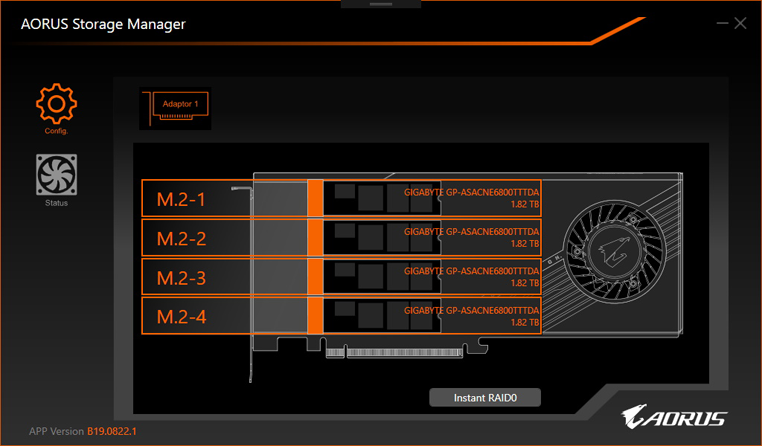

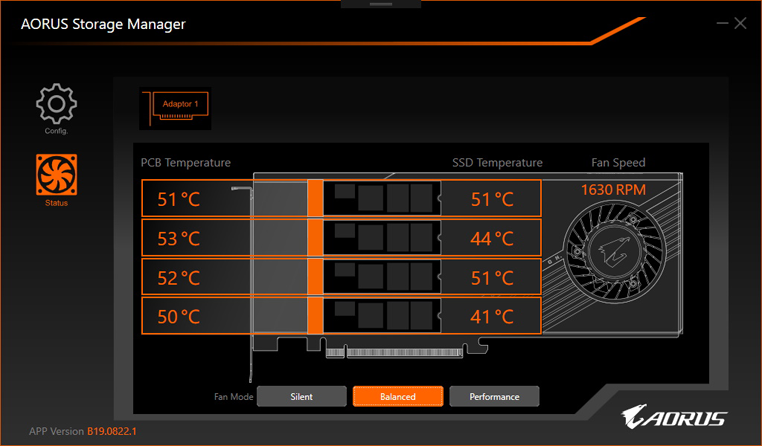

AORUS Gen4 AIC

3배 와이드 PCIe 슬롯 구성

XMP 4333+

2X M.2 PCIe 3.0 x4

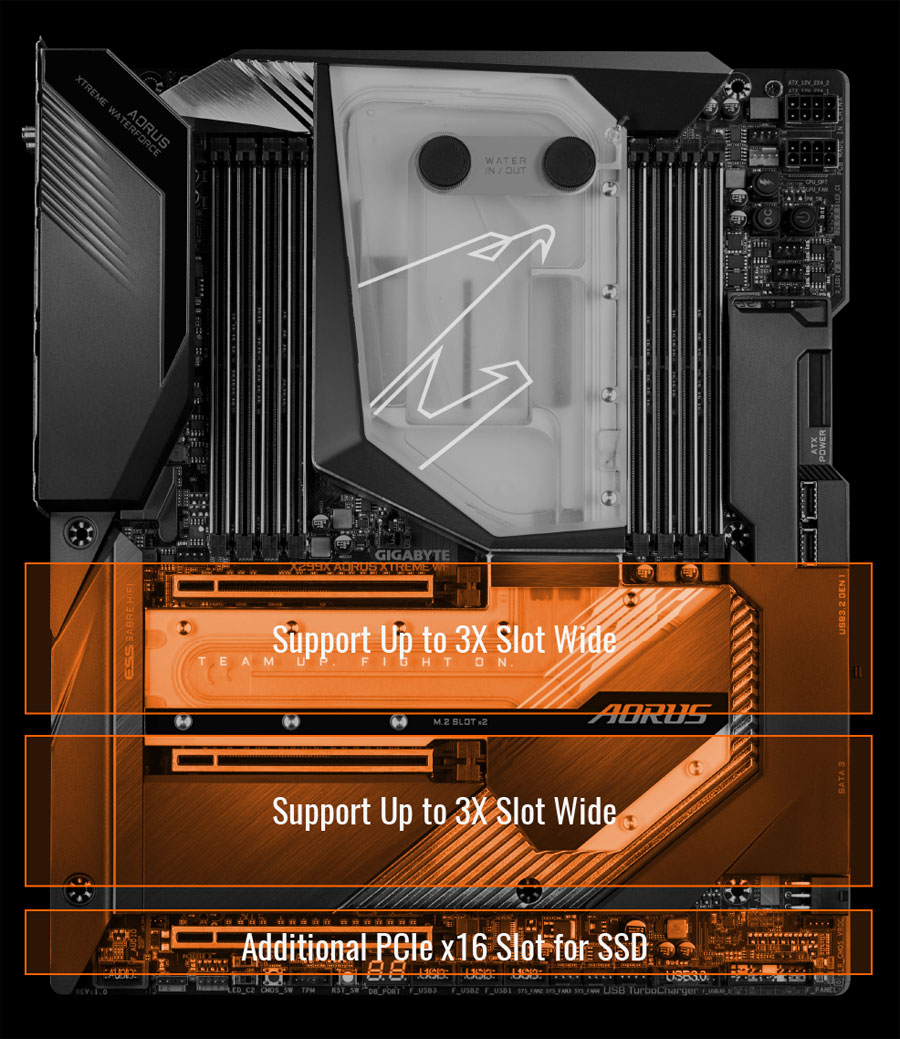

3배 와이드 PCIe 슬롯 구성

X299X AORUS XTREME WATERFORCE는 3배 와이드 PCIe x16 슬롯 간격을 제공한다. 이와 같이 독특한 공간 구성을 통해 3장의 3배 넓은 그래픽카드를 설치한 후에도 PCIe x16 AIC SSD를 설치할 수 있는 공간이 충분하다.

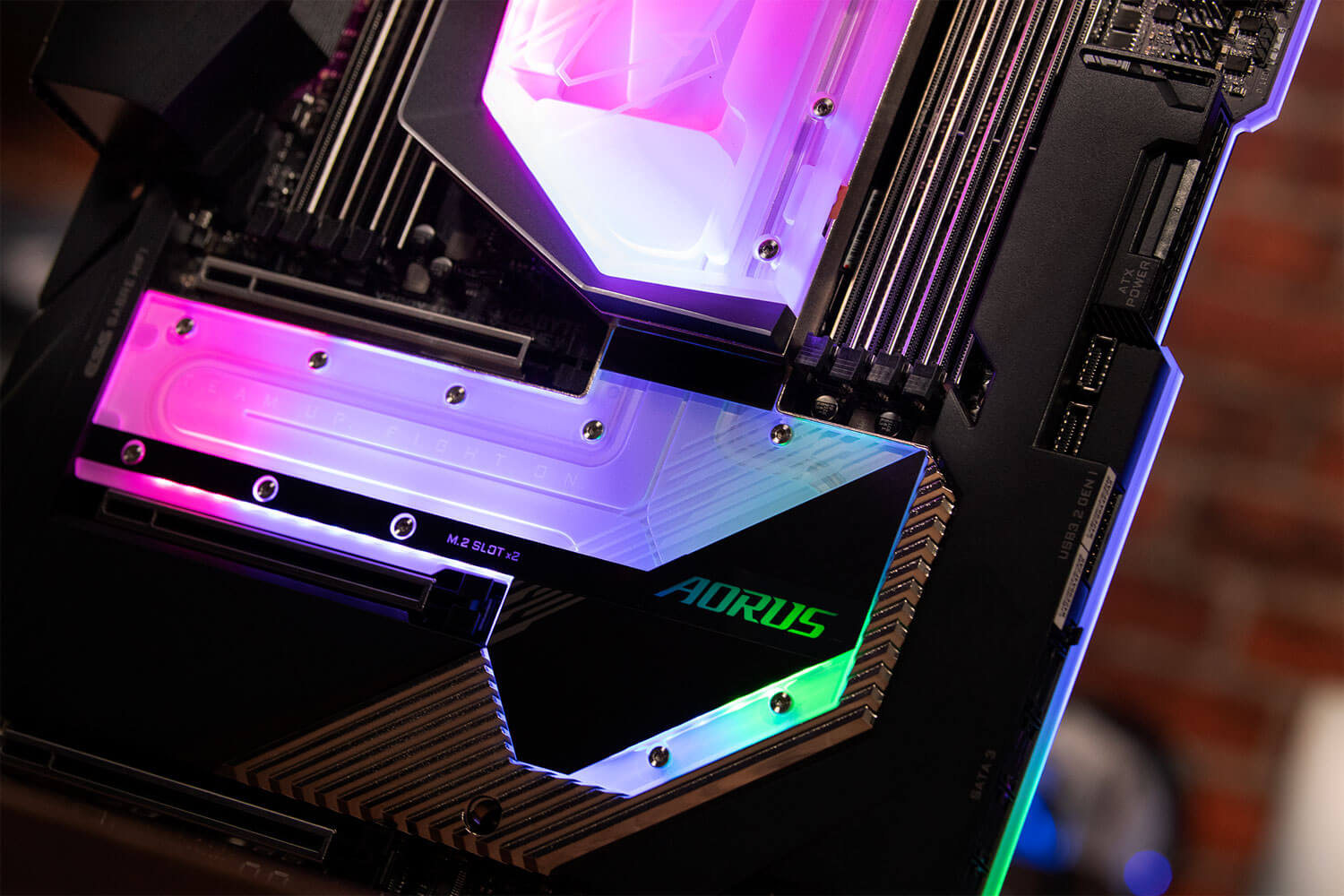

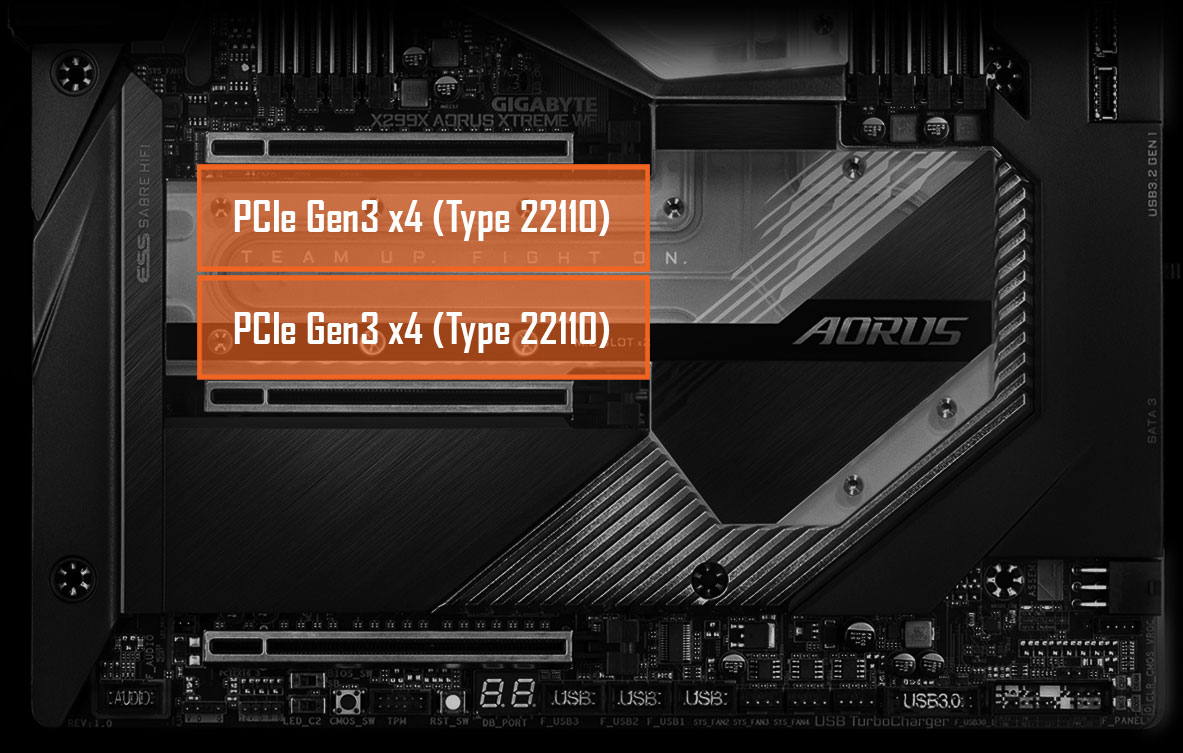

수냉식 구성 및 듀얼 PCIe Gen3 x4 M.2 커넥터

AORUS 게이밍 메인보드는 최고의 잠재력을 희망하는 사용자를 위해 새로운 M.2 기술을 제공한다. 정교하게 배치된 듀얼 M.2 슬롯의 구성을 통해, M.2 SSD가 수냉식 쿨링 솔루션의 지원으로 온도가 갑자기 떨어지는 문제가 생기지 않을 것이다.

신세대 전송 인터페이스 내장

플래그쉽 제품은 미래의 규격에 대비하여, PC를 신기술과 발걸음을 같이 할 수 있게 해준다. X299X AORUS XTREME WATERFORCE는 모든 차세대 네트워크, 저장 및 WIFI 연결 등을 제공하여 가장 빠르게 작업할 수 있게 해준다.

신세대 전송 인터페이스 내장

Thunderbolt™

10GbE Base-T LAN

WIFI 6 802.11ax

AORUS Antenna

USB TurboCharger

차세대 40Gb/s 초고속 Thunderbolt™ 3

듀얼 Thunderbolt™ 3 포트- 가장 빠른 싱글 채널 전송 속도 40Gb/s

Intel의 Thunderbolt 컨트롤러를 채택하여 Thunderbolt™ 3을 지원한다. USB Type-C™이 장착되어 최고 40 Gb/s의 속도를 제공, 기존의 Thunderbolt™ 제품과 비교해볼 때, X299X AORUS XTREME WATERFORCE 메인보드는 2배의 주파수를 제공할 수 있다. 전송 주파수의 크게 제고된 것 이외에도, GIGABYTE가 채택한 Intel Thunderbolt™ 3 컨트롤러는 USB 3.1을 지원, 훨씬 빠른 전송 속도를 지원하며 USB 3.0 및 USB 2.0와도 호환되어 PC 매니아와 게이머에게 신세계를 열어줄 것이다. DisplayPort 1.2 프로토콜도 지원하여 Thunderbolt™ 3은 활동이 왕성한 게이머에게 필수불가결한 기술로 자리잡을 것이다.

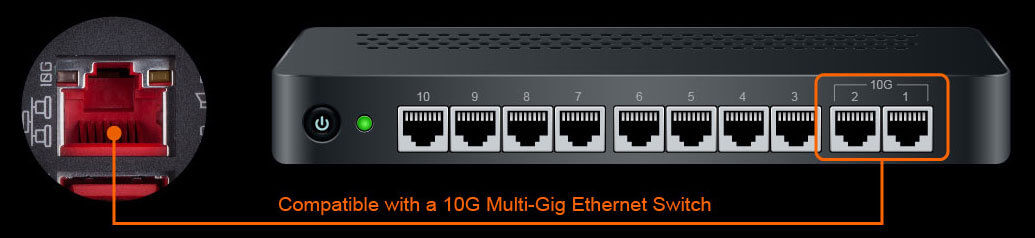

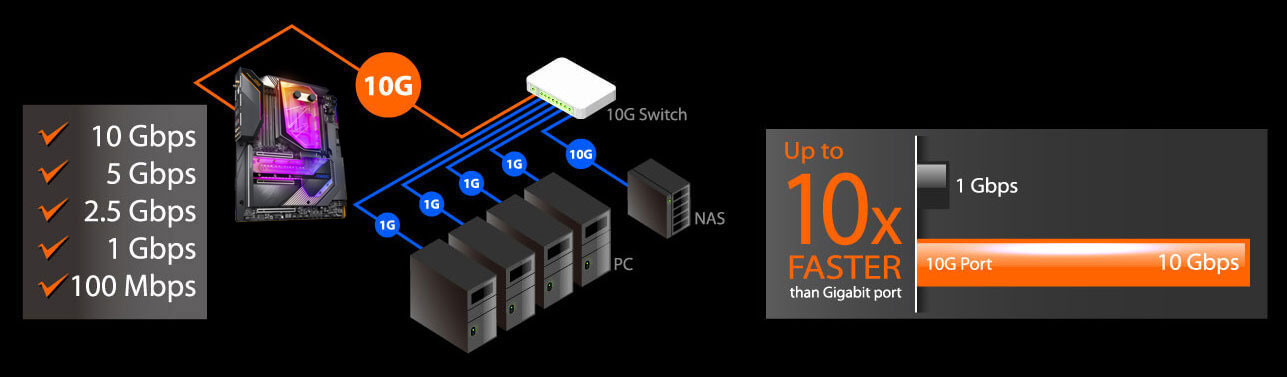

AQUANTIA^® 10GbE BASE-T LAN

신세대 Multi-Gig LAN 지원

AQUANTIA^® AQC107은 고성능, 호환성이 큰 LAN 컨트롤러로서, 10GBASE-T / 5GBASE-T / 2.5GBASE-T / 1000BASE-T / 100BASE-TX 등 인터넷 속도와 호환될 뿐만 아니라 최대 10GbE LAN의 인터넷 연결을 제공할 수 있으며 전송 속도는 일반적인 GbE LAN보다 10배를 빠르고 미디어 센터, 워크 스테이션 및 게이머의 초고속 인터넷 수요에 매우 적합하다.

Multi-Gigabit 지원

• 온라인 게임에 연결하는 속도가 더 빨라짐
• 5 / 2.5 / 1Gbps 네트워크와 쌍방향 호환
• re-wiring이 필요 없음

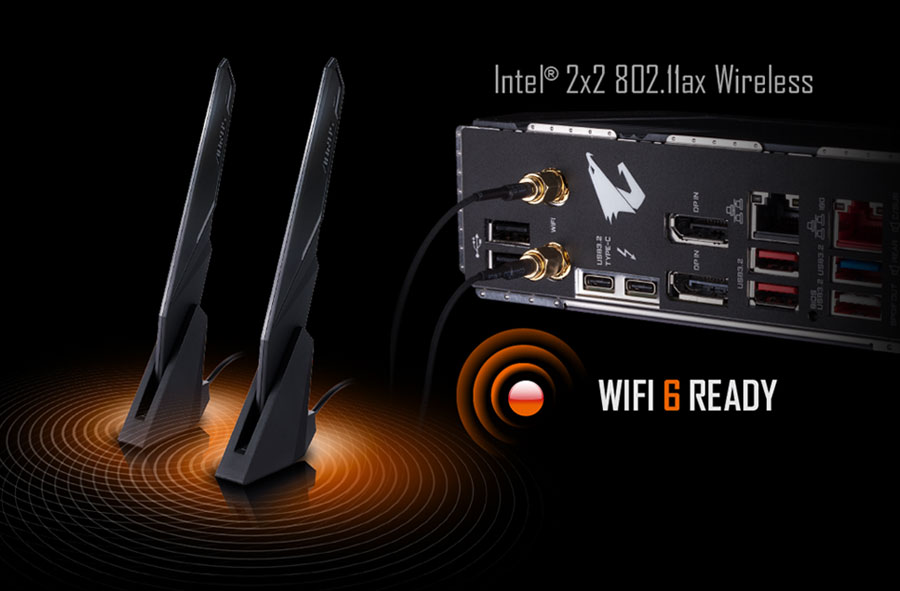

새로 출시된 Intel^® WiFi6 802.11ax + BT 5 모듈

Intel^® 무선 솔루션은 802.11ax를 지원, 기가비트 무선 성능을 제공하며 최대 2.4Gbps의 속도를 제공하므로, 원활한 비디오 스트리밍, 향상된 게임 경험을 제공하며 또한 안정성이 더 낫고 끊김 현상을 크게 줄였다. 또한 Bluetooth 5는 BT 4.2보다 4 배 빠른 전송 속도를 제공한다.

WiFi 6의 강점:

802.11ac 1x1 *보다 5.5배 높은 데이터 처리량.
4 배 커진 네트워크 용량으로 네트워크의 정체를 크게 완화한다. 특히 많은 장치가 동시에 네트워크에 연결할 때에도 연결이 지체되는 일이 없다.
네트워크의 효율을 향상시켜 사용자가 편리하게 사용할 수 있게 했다.

2400

1734

867

433

전송속도(Mbps)

* 무선 인터엪 이론 대역폭에 기반함

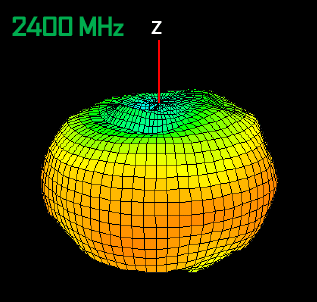

새로운 안테나 디자인은 802.11ax 2.4Ghz 및 5Ghz 듀얼 밴드과 4dBi 신호 게인을 지원한다.
기존의 디자인과 비교해볼 때, 새로운 안테나가 2배 강한 신호를 제공한다.
듀얼 Antenna는 스마트 안테나 기능을 탑재, 최고의 WIFI 전송을 제공한다.
최고의 신호 강도 방향과 위치를 얻기 위한 다중 각도 기울기 및 자성 베이스.

USB TurboCharger

GIGABYTE의 독자적인 USB TurboCharger는 모바일 장치를 놀라울 정도로 빠르게 충전해준다. 케이스의 전면 USB Type-A 커넥터를 메인보드의 USB TurboCharger 포트에 연결하면 전면의 USB 3.0를 통해 QC 3.0가 있는 Android 장치와 Apple Fast-Charge 기능이 있는 Apple 장치를 고속 충전할 수 있다. 30분이면 거의 방전된 장치를 50%까지 충전할 수 있다*.

* 충전시간은 모바일 장치의 하드웨어에 따라 다를 수 있다. 또한 모바일 장치의 배터리 용량, 케이스 전면의 USB3.0 품질, 시스템의 절전 설정...외부 환경 요인 및 설정에 따라 충전 속도가 다를 수 있다.

최고의 미학

GIGABYTE의 디자인팀은 X299X AORUS XTREME WATERFORCE의 디자인 초안 단계에서 시작하여 오랜 시간 동안 수많은 아이디어를 토론하고 수많은 미세한 부분을 조정하여 최종적으로 성능은 야수처럼 막강하지만 아름다운 디자인도 놓치지 않은 제품을 완성하게 되었다.

최고의 미학

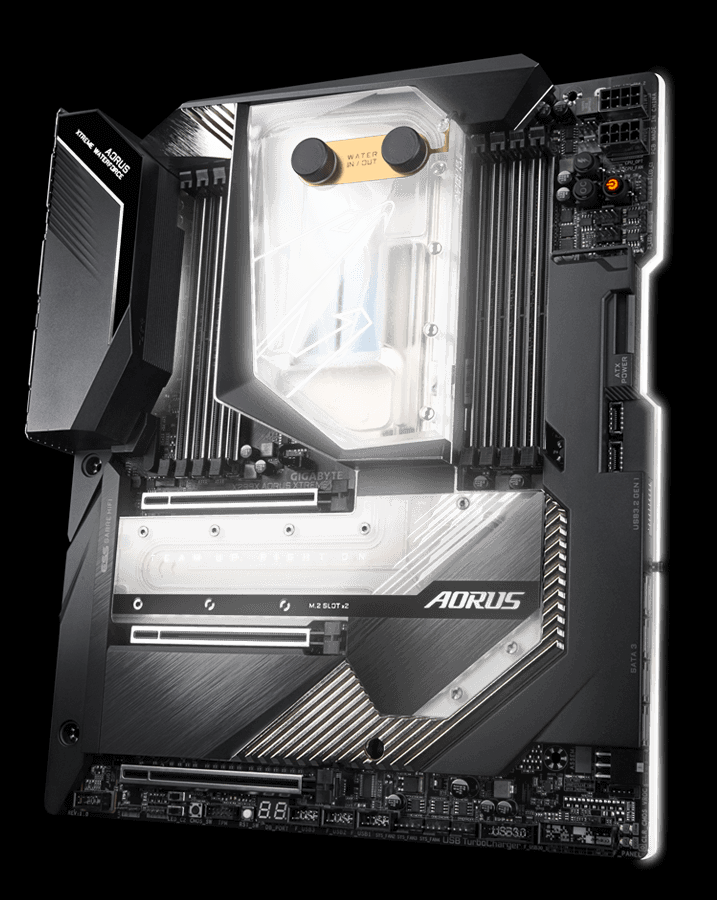

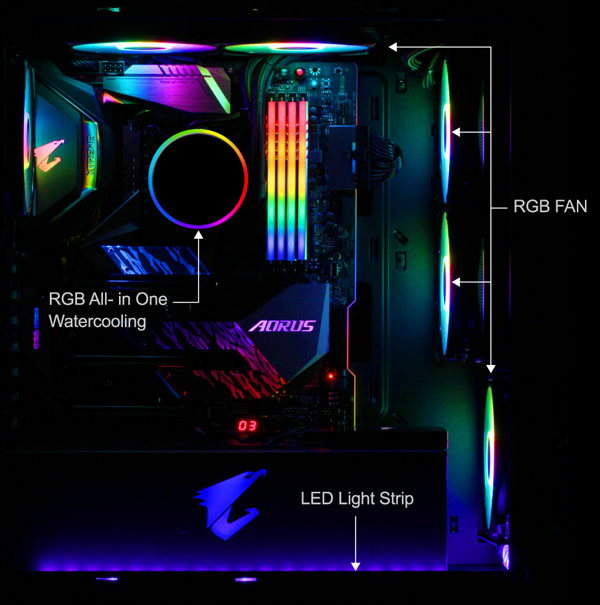

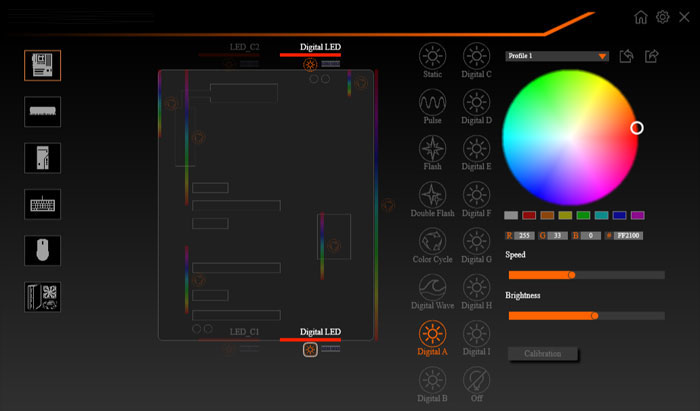

RGB FUSION 2.0

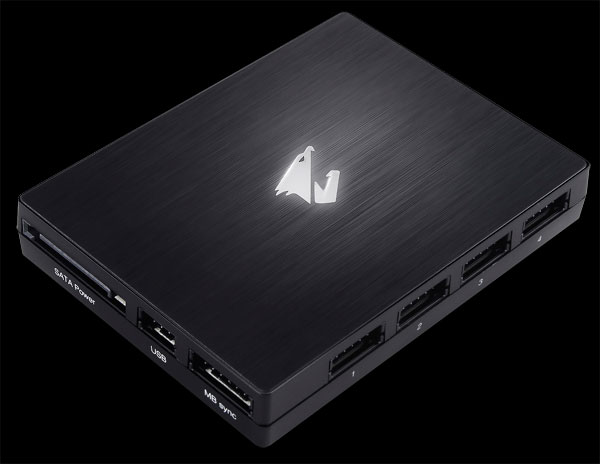

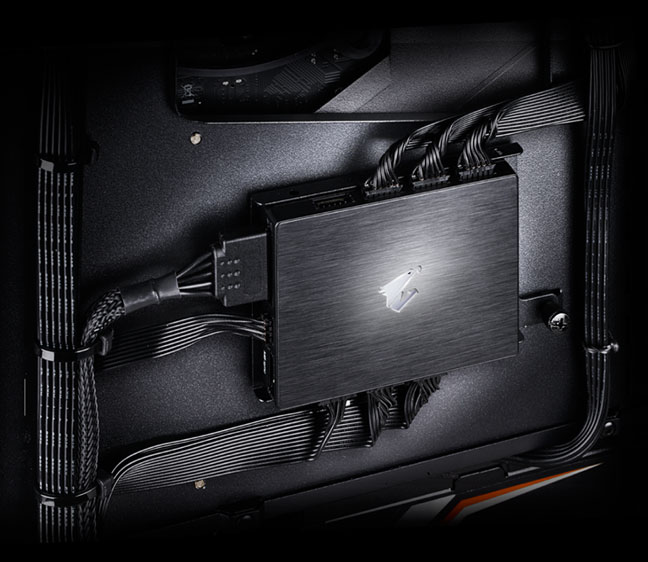

AORUS RGB FAN COMMANDER

증정된 액세서리는 케이스를 바꿔 설치하는 전문적인 사용자를 위한 것임
8개의 하이브리드 팬 헤더
8개의 RGB LED 헤더
8개의 디지털 addressable LED 헤더
2개의 확장형 온도센서
추가의 USB RGB 장치를 연결할 수 있는 2개의 USB 2.0 헤더
모든 팬 헤더 및 RGB /디지털 addressable LED 헤더는 속도와 라이트 효과를 독립적으로 제어할 수 있음
미니 사이즈 및 자성 베이스로 케이스 안에 설치하기 쉬움

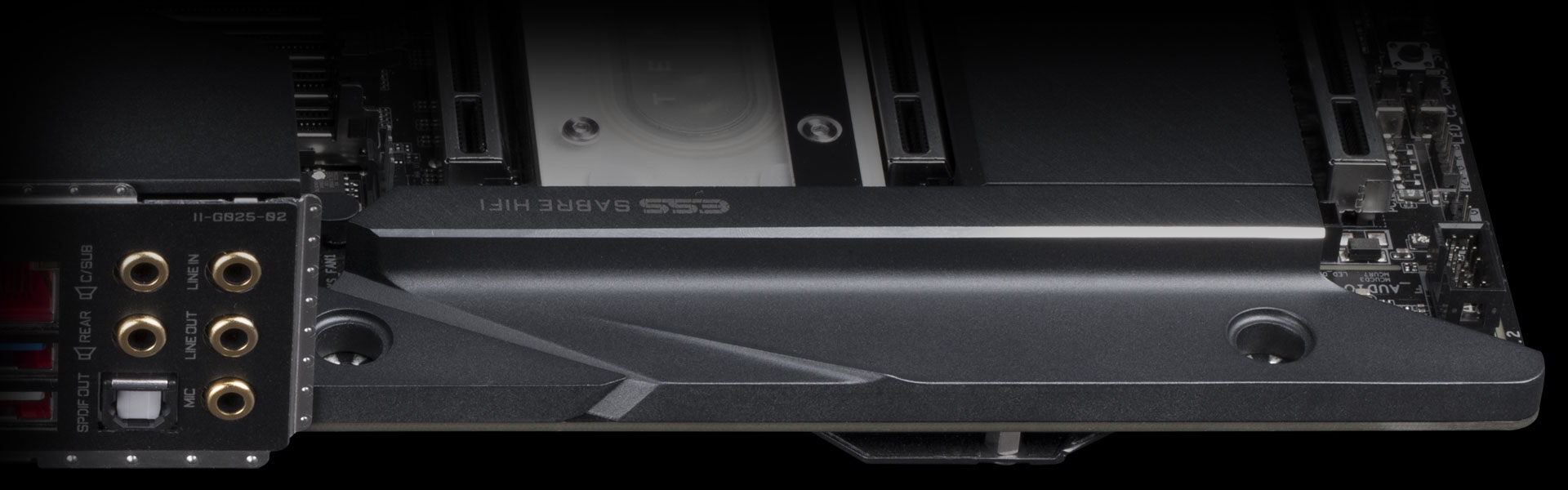

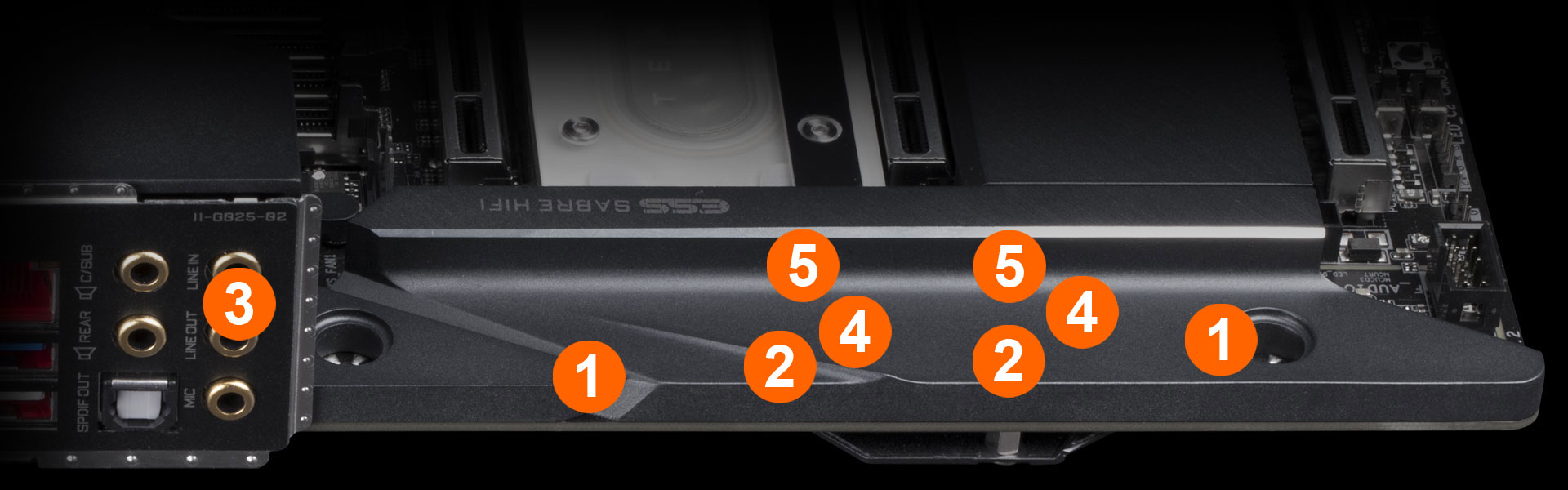

HD 오디오

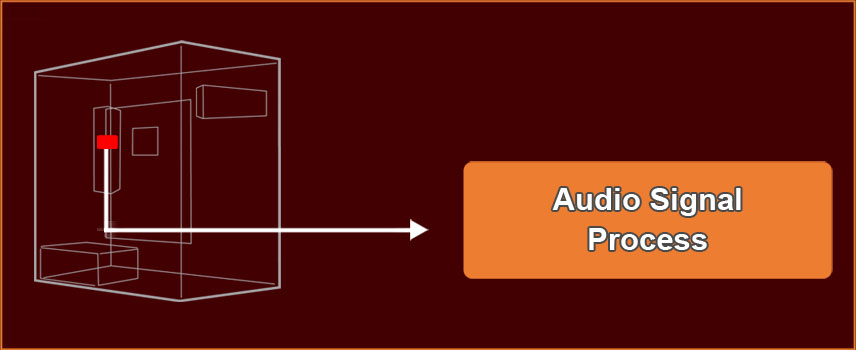

오디오파일 등급의 헤드폰은 어디에 설치해야 할까? 후면 설치해야할까 아니면 전면 설치해야할까? 무엇보다 이제부터는 선택하지 않아도 된다. X299X AORUS XTREME WATERFORCE는 전후면에서 오디오 출력 잭에 ESS DAC 디지털-아날로그 컨버터를 배치하여 깨끗하고 완벽한 오디오를 제공한다.

1. True Hi-Fidelity 음악
(디지털 오디오)

서라운드 오디오 및 DSD 재생

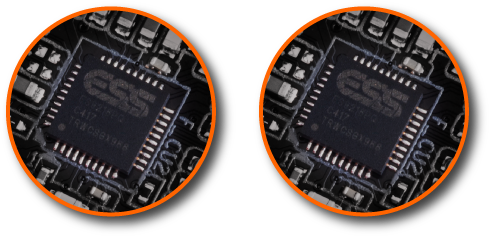

2. ESS SABRE reference DAC 9218
(디지털/아날로그 전환)

QUAD DAC™지원하여 고성능 124dBDNR과 -112dB THD+N을 제공한다.

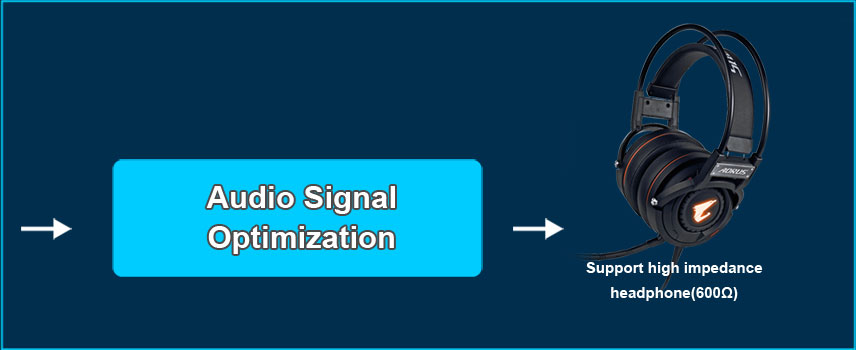

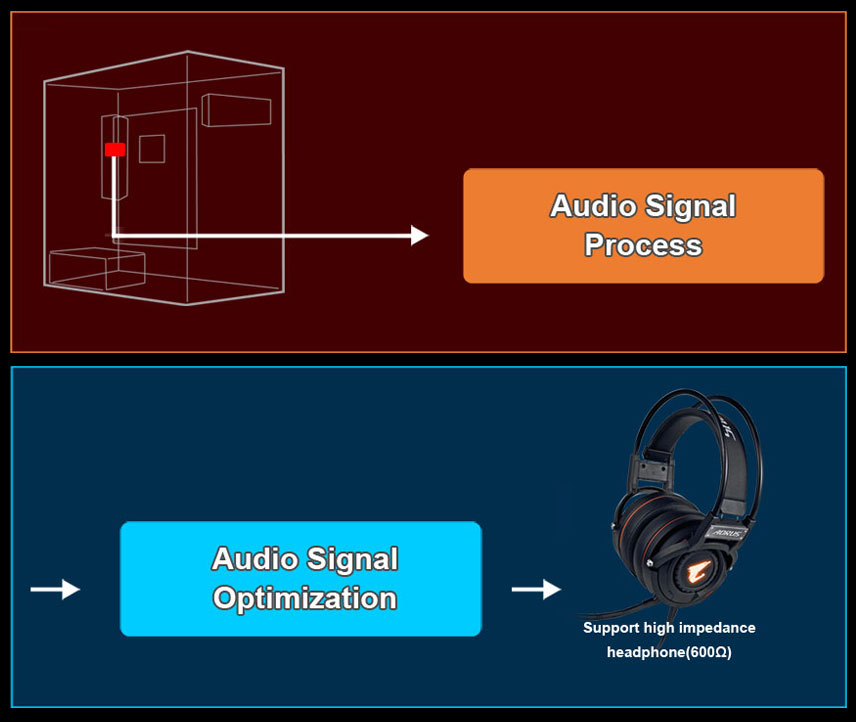

True 2vrms 출력으로 높은 임피던스 헤드폰을 구동하고 전문적인 하이엔드 신호를 출력할 수 있다.
아날로그 음량 제어는 오디오 신호가 감소할 때 오디오 품질이 떨어지므로 130dB SNR을 제공한다.
HD 오디오는 최대 32 비트 PCM 32bit/192KHz를 지원하여 광범위하고 깨끗한 공간감을 준다.

3. 도금 오디오잭
(크리스탈 같은 오디오 출력)

부식에 강함/ 항산화

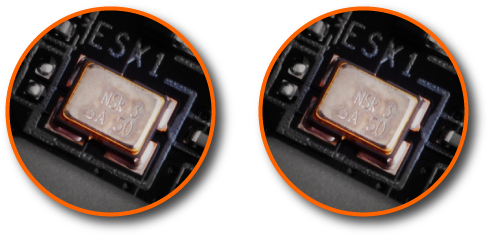

4. 정밀한 TXC Oscillator

정확한 디지털-아날로그 컨버터 제공

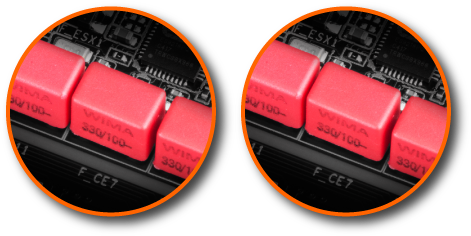

5. WIMA 오디오파일 등급 커패시터

유명 WIMA 커패시터는 피드백 신호 처리로 사용되어 투명하고 균형있는 사운드를 제공한다.

DTS :X^® Ultra

사용자는 임의의 헤드폰 또는 스피커를 사용하여 게임을 할 때, 생생하고 포지셔닝이 정확한 3D 오디오를 경험할 수 있다.

DTS：X^® Ultra는 오디오 채널 장면 및 객체에 따라 각종 헤드폰과 스피커에 대해 실시간으로 조정하여 DTS^® 코덱에 대한 사후 처리 향상 및 장치 수준 조정을 제공한다. DTS Sound Unbound 기능은 Microsoft Spatial 기술을 이용하여 게임을 매우 생생하고 사실적인 3D 오디오로 경험하게 해준다. DTS Headphone:X가 제공하는 몰입감을 통해, 청취자가 자신의 위쪽에서, 아래쪽에서 또는 주변에서 고정된 오디오 및 이동하는 오디오를 들을 수 있게 해준다. 이러한 오디오는 놀라울 정도로 외부화하고 정확한 포지셔닝으로 청취자에게 전달된다.

DTS Sound Unbound가 제공하는 몰입형 게임 오디오에 관한 자세한 정보는 링크를 참조합니다https://dts.com/sound-unbound-app

*DTS Sound Unbound는 Windows 10의 최신 Windows 업데이트가 필요합니다. Windows 10 Os를 Win10 Build 18898 이상의 버전으로 업데이트를 하십시오.

DTS :X® Ultra 기술 설명 동영상

DTS :X® Ultra 체험 동영상

울트라 듀러블

GIGABYTE 메인보드는 내구성과 고품질 제조 공정으로 널리 알려져 있다. X299X AORUS XTREME WATERFORCE 제품에서 시중에 나온 제품 가운데 가장 우수한 컴포넌트를 사용했고 각 슬롯을 강화하여 컴포넌트를 견고하게 오래 사용할 수 있게 했다.

울트라 듀러블

울트라 듀러블 아머

3개의 PCIe 아머

8개의 메모리 아머

솔리드 핀

Q-Flash Plus

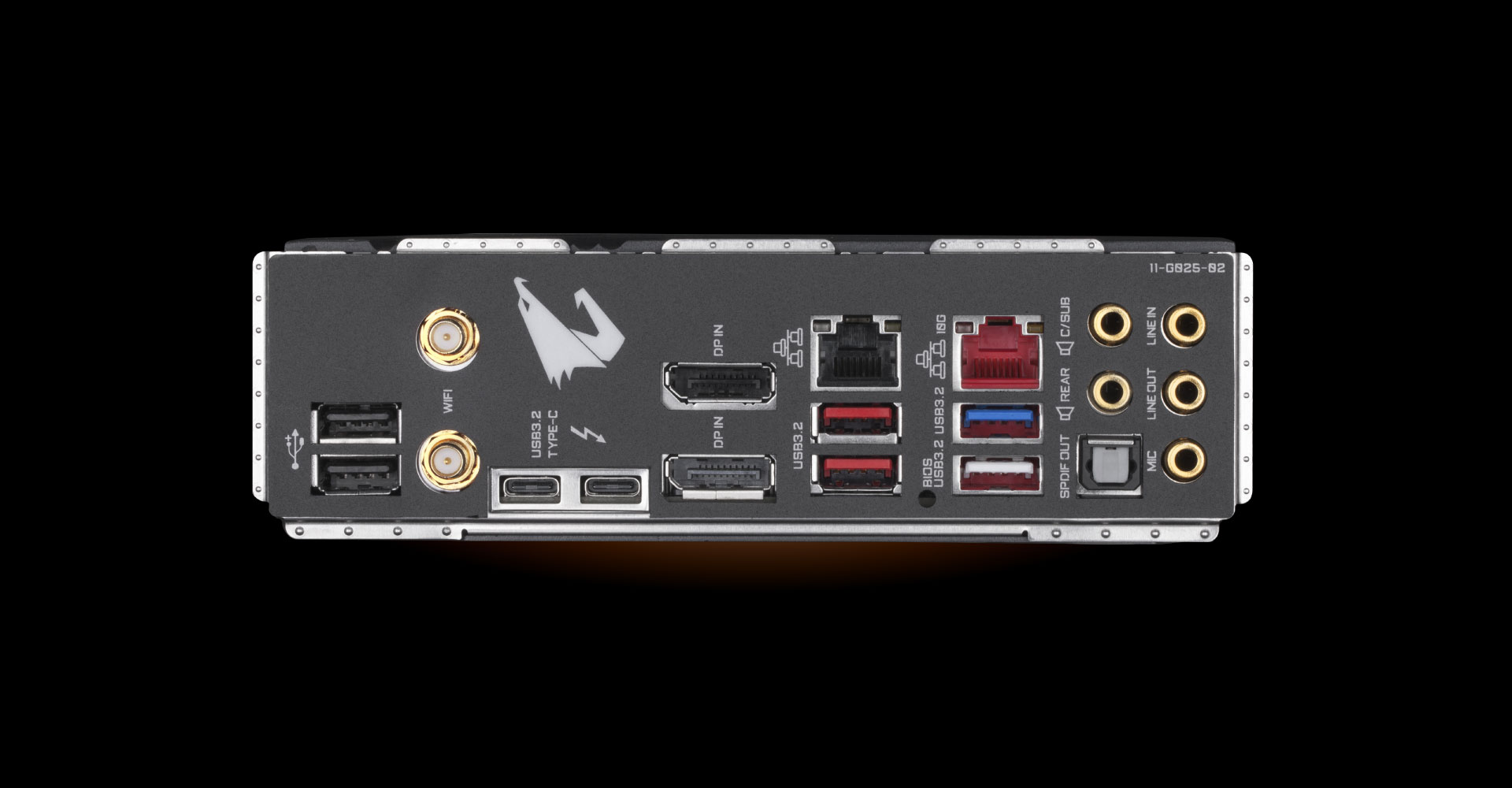

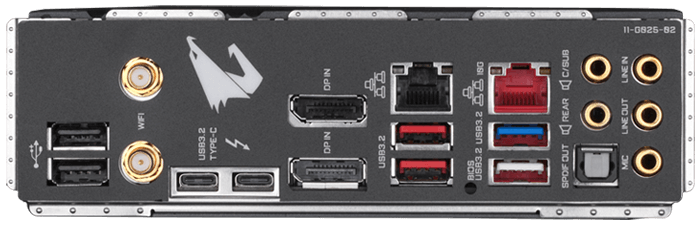

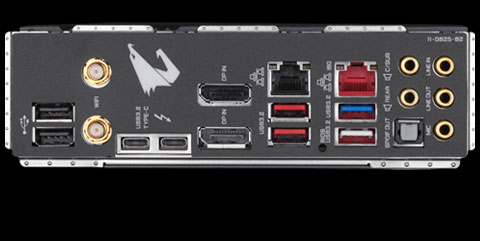

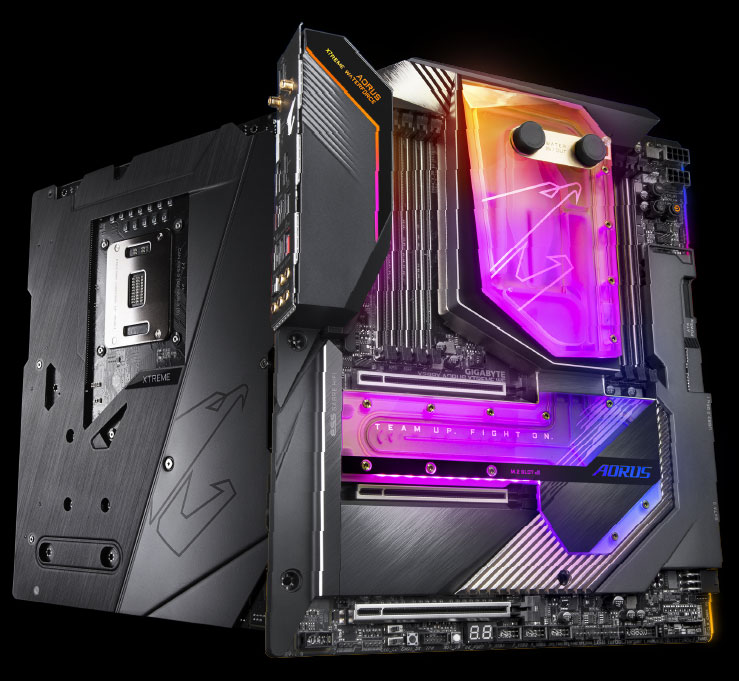

베이스 플레이트 + I/O Shield Armor

내구성이 크고 설치가 쉬운 디자인

베이스 플레이트를 내장한 GIGABYTE 메인보드는 DIY 게이밍 메인보드에 강력하고 저온 성능을 제공한다.

일체형 I/O Shield Armor가 지원되어 GIGABYTE 울트라 듀러블 메인보드를 조립하는 것이 쉽고 빨라졌다.

울트라 듀러블™ PCIE 아머(Armor)

업계 선도적인 울트라 듀러블™ PCIe 아머(Armor)

GIGABYTE가 고안한 스테인레스로 감싼 PCIe 슬롯은 PCIe 슬롯의 강도를 효율적으로 제고했다. 이로써 사용자들이 큰 사이즈의 그래픽카드를 잘못 설치하거나 그래픽카드가 무거워 PCIe 슬롯이 손상되는 것을 막을 수 있다.

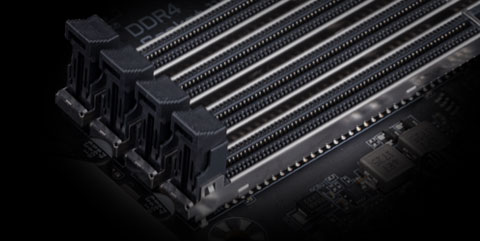

울트라 듀러블™ 메모리 강화

AORUS 메인보드는 독자적인 울트라 듀러블 보호 설계를 채용하여 PCB의 변형과 왜곡을 방지할 수 있을 뿐아니라 ESD의 간섭을 줄일 수도 있다.

솔리드 핀 파워 커넥터

X299X AORUSXTREME WATERFORCE 메인보드는 기존의 파워 커넥터보다 내구성이 향상된 솔리드 핀 24pin ATX 주전력 및 8pin + 8pin ATX 12V CPU 보조 전력 커넥터 설계를 채용, 일반 커넥터보다 훨씬 뛰어난 전도성 및 신호 전달성을 보이며 수차례 꽂고 빼는 작동으로 인한 금속 마모를 줄일 수 있다.

솔리드 핀 파워 커넥터 디자인의 강점

파워 전송 면적이 커져서 저항을 크게 줄임
금속량을 늘려 높은 전류 및 폐열을 견딤
울트라 듀라블 및 사용 수명 연장

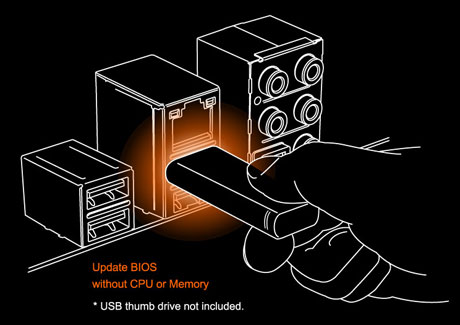

CPU를 설치하지 않아도 USB로 BIOS 업데이트

AORUS Q-Flash Plus는 CPU와 메모리를 설치하지 않은 상태에서도 USB를 통해 메인보드의 BIOS를 최신 버전으로 업데이트할 수 있게 해준다.

CPU와 메모리를 설치하지 않은 상태에서도 USB를 통해 메인보드의 BIOS를 최신 버전으로 업데이트할 수 있게 해준다. EC 컨트롤러를 사용하면, PC를 부팅할 수 없어도, Q-Flash Plus를 통해 AORUS 메인보드의 BIOS를 업데이트할 수 있다. 전체 업데이트 절차는 EC 컨트롤러에 의해 진행되어 할 일이 별로 없다. 절차가 완료되면 EC 컨트롤러 옆에 있는 LED가 알려주고, 이때 PC를 시작하면 된다.

GIGABYTE BIOS 및 어플리케이션

좋은 소프트웨어라도 완벽한 하드웨어가 있어야 최적의 상태로 작동될 수 있다. X299X AORUS XTREME WATERFORCE는 실용적이고 쉽게 설치할 수 있는 소프트웨어를 증정하여 메인보드와 PC를 정확하고 원활하게 사용할 수 있게 해준다.

GIGABYTE BIOS 및 어플리케이션

BIOS

APP CENTER

Easy Tune

System Information Viewer

BIOS

새로운 사용자 인터페이스

새롭고 쉬운 모드로, 한 페이지에서 CPU 클럭, 메모리, 스토리지, 팬 등 중요한 하드웨어 정보를 표시해 준다.

즐겨찾기

자주 사용하는 아이템을 빠른 검색과 설정을 위해 즐겨찾기 메뉴에 추가한다.

장치정보 저장

SATA, PCIE 및 M.2 인터페이스 등 각종 저장장치의 관련 정보를 표시한다.

설정 변경 알림

BIOS 설정을 저장하기 전에 BIOS 변경 항목을 모두 목록으로 보여주어 조정된 항목이 정확한지 빠르게 확인할 수 있다.

최적화된 메모리 설치상태 알림

2개의 메모리 모듈을 설치했지만 싱글 채널 모드만 작동시킬 때 경고 정보를 표시하여 설치 설정을 변경하도록 알려준다.

Load Line 전압부하를 도형화

직관적인 곡선 도형을 사용하여 각 부하 라인에 대해 교정해야 할 설정값을 정확하게 표시해 준다.

APP CENTER

GIGABYTE APP Center는 GIGABYTE의 다양한 프로그램을 손쉽게 제어하여 GIGABYTE 메인보드의 성능을 극대화시킨다. 조작이 간단하고 일관성 있는 조작 인터페이스를 통해, GIGABYTE APP Center는 모든 GIGABYTE 프로그램을 간단하게 실행하고 최신 업그레이드 정보를 파악해 주며 또한 최신 유틸리티와 드라이브 및 BIOS를 다운로드할 수 있게 해준다.

EasyTune™

GIGABYTE EasyTune™은 간편한 사용자 인터페이스로 시스템을 최적화 해주거나 또는 Windows에서 시스템 및 메모리 주파수와 전압을 쉽게 튜닝할 수 있다. 사용자가 시스템 튜닝을 원하지 않을 경우, Smart Quick Boost을 사용하여 원클릭으로 오버클럭을 자동 설정하여 성능을 대폭 제고할 수 있다.

System Information Viewer

GIGABYTE System Information Viewer는 고성능 시스템 모니터링 소프트웨어로서, 현재의 시스템 상태를 파악하고 CPU, 메모리 등 컴포넌트의 클럭과 주파수를 모니터링할 수 있으며 선택한 팬의 속도를 변동 또는 조절할 수 있다. 그리고 시스템 또는 특정 컴포넌트의 온도 경고 표시를 설정하고 PC 실행 상태를 기록할 수 있다. 위에 소개된 기능은 System Information Viewer의 사용하기 쉬운 설정을 통해 실행할 수 있어서 언제든지 PC의 사용 및 건강 상태를 체크할 수 있다.

스펙 목록
재질	구리/아크릴
내부 핀의 전체 표면적(mm2)	25029
핀 간격(mm)	0.4
실링 재질	SR50A
쓰레드 수량 및 크기(인치)	2 x G1/4
최대 mpa	0.2
써멀 그리즈(W/mK)	TC-5026 (2.89W/mK)
써멀 패드(W/mK)	5 (MOS, Choke, PCH, M.2)
디지털 LED 핀 헤더	Yes, 4 pin
내장된 디지털 LED 개수	53 (CPU: 27, PCH: 26)
RGB Fusion 2.0	YES
누수탐지 설계	YES
적용범위	MOS, Choke, PCH, M.2
중량(kg)	3.1KG
