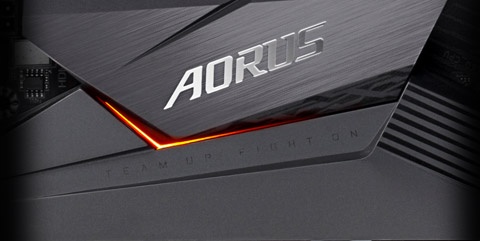

디자인 컨셉트

암흑속의 지배자

별빛 하나 없는 칠흑 같이 어두운 밤, 독수리가 날카로운 시선으로 먹잇감을 정조준하며 침착하게 낚아챌 순간을 기다리고 있다. AORUS 제품은 독수리의 날렵한 이미지를 라이트효과에 반영하고 다양한 모드로 변하는 조명으로 까만 어둠 속 지배자의 위엄을 드러내고 있다.

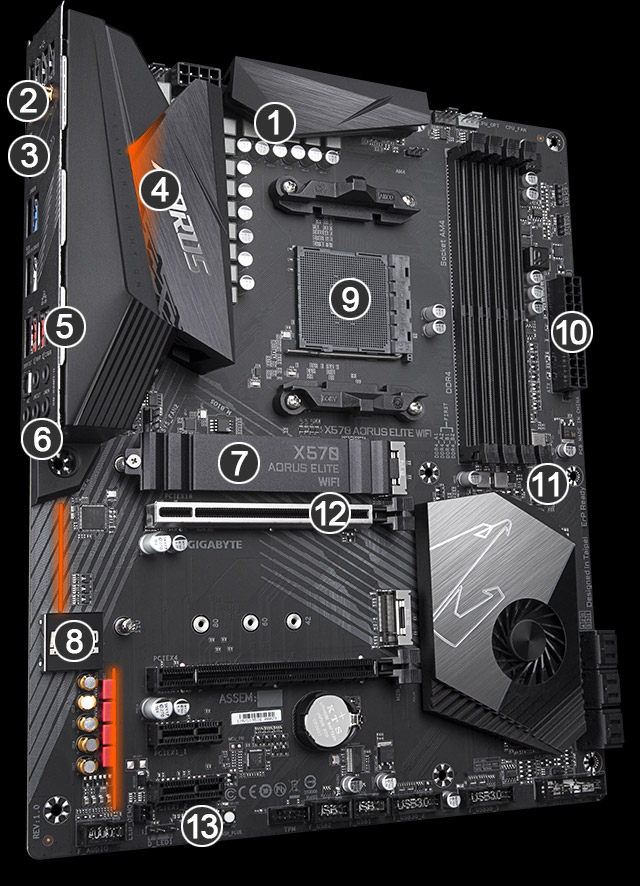

1
DrMOS를 탑재한 12+2 페이즈 디지털 PWM
•2X 구리 내장 PCB
2
Intel® 듀얼 밴드 802.11ac WIFI+블루투스4.2
3
HDMI 2.0
4
대형 방열판을 채용한 첨단 쿨링 솔루션
• 1.5Mm 열전도 패드
5
Intel® GbE LAN
• cFosSpeed 인터넷 가속기
6

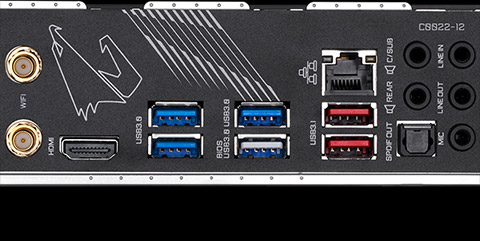

일체형 I/O Shield
• Q-Flash Plus USB 커넥터
7
2개의 PCIe 4.0 X4 M.2 커넥터
• PCIe 4.0/3.0 x4 NVMe 지원
• 1개의 써멀 가드
8
오디오 솔루션
• ALC 1220 오디오
• 오디오 노이즈 가드
• 하이엔드 오디오 커패시터(WIMA & Nichicon Fine Gold)
9
AMD Ryzen™ 시리즈 CPU 지원
• 듀얼 채널 DDR4, 4 DIMMs
10
솔리드 핀 파워 커넥터
• 1개의 24-pin ATX 파워 커넥터
• 1개의 8-pin ATX 12V 파워 커넥터
11
전면 USB 3.2 Gen2 Type-C™ 커넥터
12
PCIe 4.0 x16/x4/x1
• 울트라 듀러블™ PCIE 아머(Armor) 1개
13
RGB FUSION 2.0
•2개의 디지털 Addressable LED 헤더
•3개의 RGB LED 헤더
AMD Ryzen™ 5000 시리즈 CPU 지원
GIGABYTE X570 메인보드는 AMD X570 칩셋을 탑재하고 AMD Ryzen™ 5000 시리즈 프로세서를 지원한다. 이 디자인을 경험해 본 사용자라면 GIGABYTE가 신제품 디자인에 얼마나 많은 노력을 기울였는지 알 수 있다. GIGABYTE X570 메인보드는 PCIe 4.0 및 USB Type-C™ 등 인터페이스, 고급 오디오 및 LAN를 포함한 다양한 기능을 내장하여 성능과 오디오와 데이터 전송에 대한 사용자의 니즈를 충족시켜 준다. 또한 새로운 전원 설계로 AMD Ryzen™프로세서의 성능 및 기능을 극대화하여 게이머에게 최고의 게임을 제공한다. GIGABYTE X570 메인보드는 최고의 게이밍 플랫폼이라 할 수 있다.
AMD Ryzen™ 5000, 4000, 3000, 2000 시리즈 프로세서를 호환 지원
AMD StoreMI 기술
GIGABYTE X570 메인보드는 AMD StoreMI 기술을 탑재하여 PC의 잠재력을 극대화 해준다. AMD StoreMI는 기존의 저장 장치 성능을 제고하여 시작 시간을 단축, PC 실행을 전반적으로 빠르게 했다. 사용하기 쉬운 프로그램을 통해 SSD의 속도와 HDD의 기존 하드웨어의 대용량을 하나의 저장 장치로 통합하여 읽기/쓰기 속도를 향상시켜, SSD의 성능에 버금가도록 하여 PC 저장 성능을 크게 강화, 고성능 PC로 변신시켜 준다.

AMD StoreMI의 특징:
• HDD와 기존의 HDD를 통합하여 PC를 빠르게, 부드럽게, 간단하게 실행
• PC 시작에서 프로그램 실행까지, PC 반응속도 짧아짐
• 별도의 비용 없이 하나의 디스크로 SSD 성능과 HDD 용량을 모두 갖춤
• 인공지능 학습 시스템을 통해 사용자의 PC 사용 패턴을 로그로 남겨, 빠르게 주요한 파일을 읽어 들임

자세한 정보는 AMD 공식 홈페이지를 참고하십시오: https://www.amd.com/en/technologies/store-mi
AORUS PERFORMANCE
익스트림 파워 디자인
3세대 AMD Ryzen™ 프로세서의 잠재력이 최대한 발휘되려면 최적의 프로세서 전원 설계가 탑재된 메인보드가 있어야 한다. 고품질의 컴포넌트와 GIGABYTE의 연구개발을 통해, X570 AORUS는 새로운 프로세서의 막강한 성능을 제어할 수 있는 익스트림한 메인보드로 자리잡았다.
익스트림 파워 디자인
12+2 페이즈 디지털 PWM

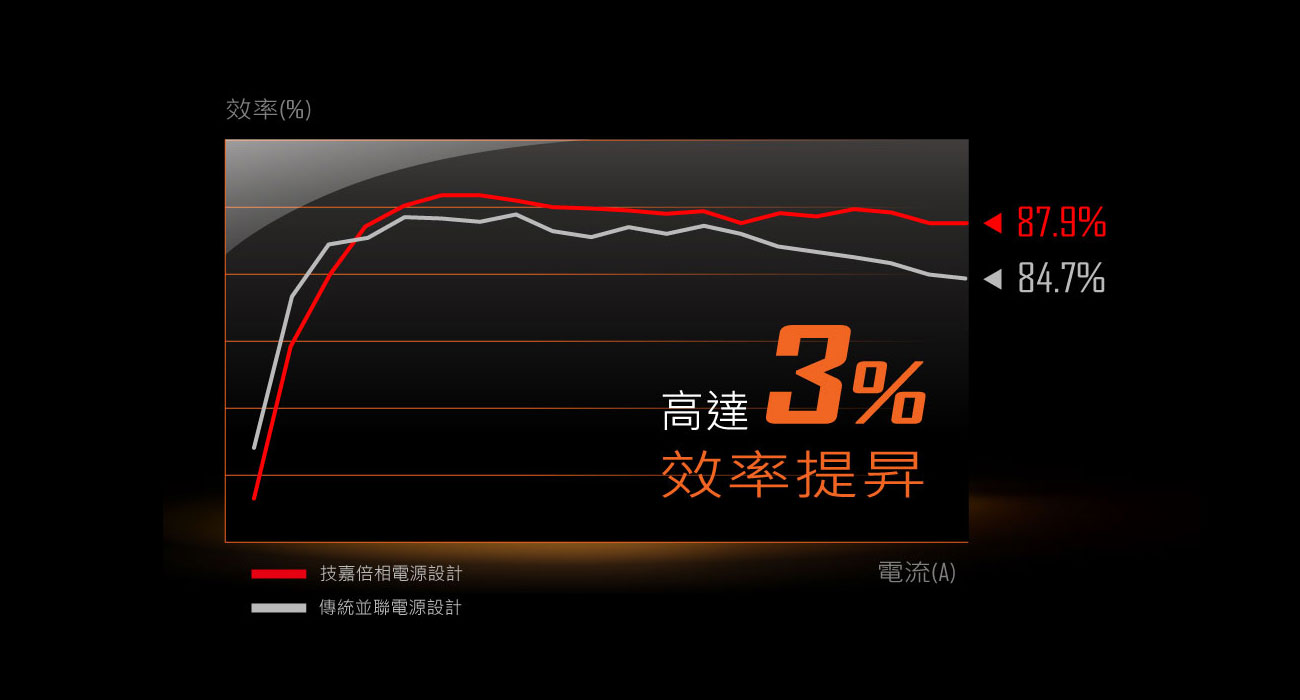

파워 아키텍처
구리 함량 2배 PCB

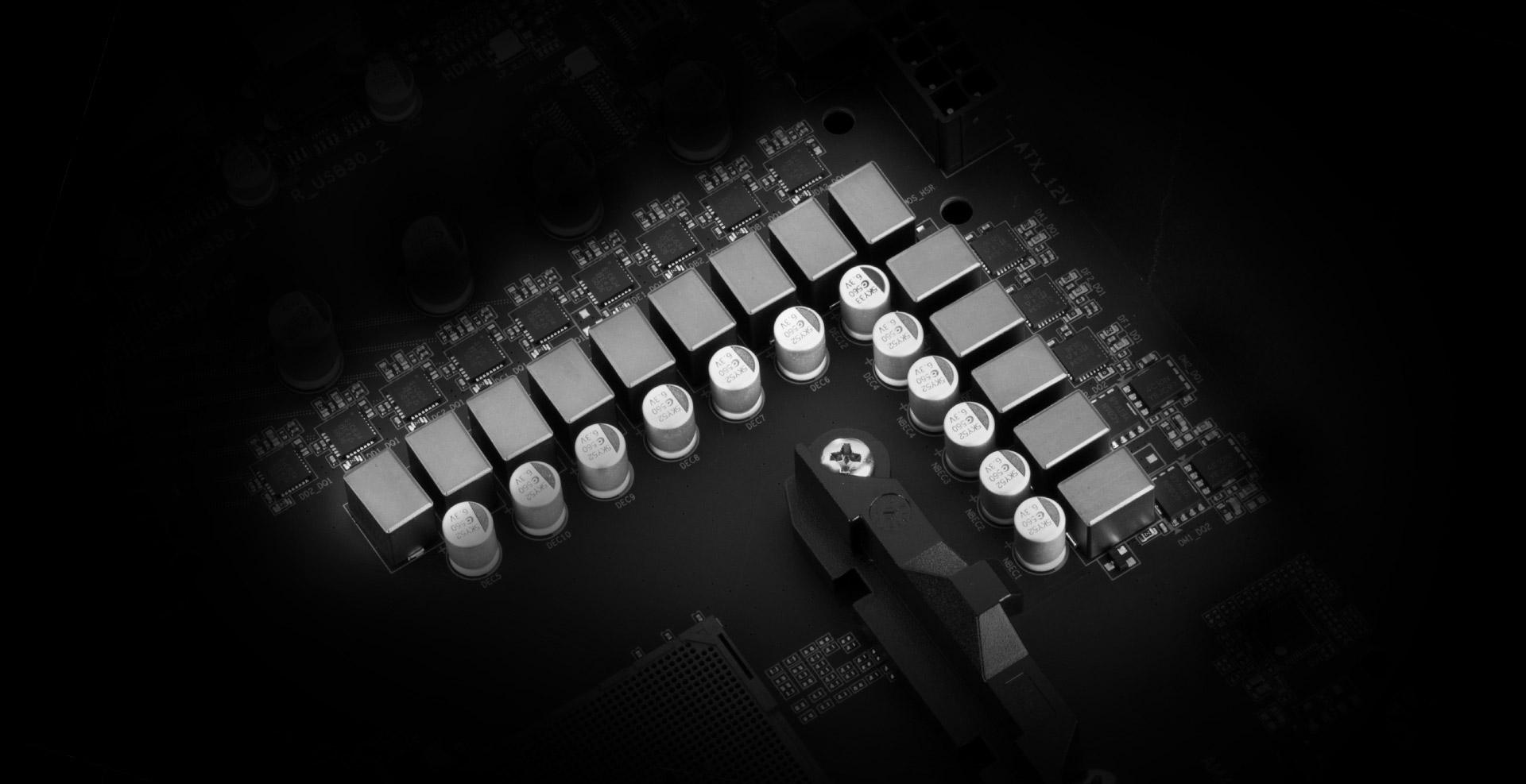

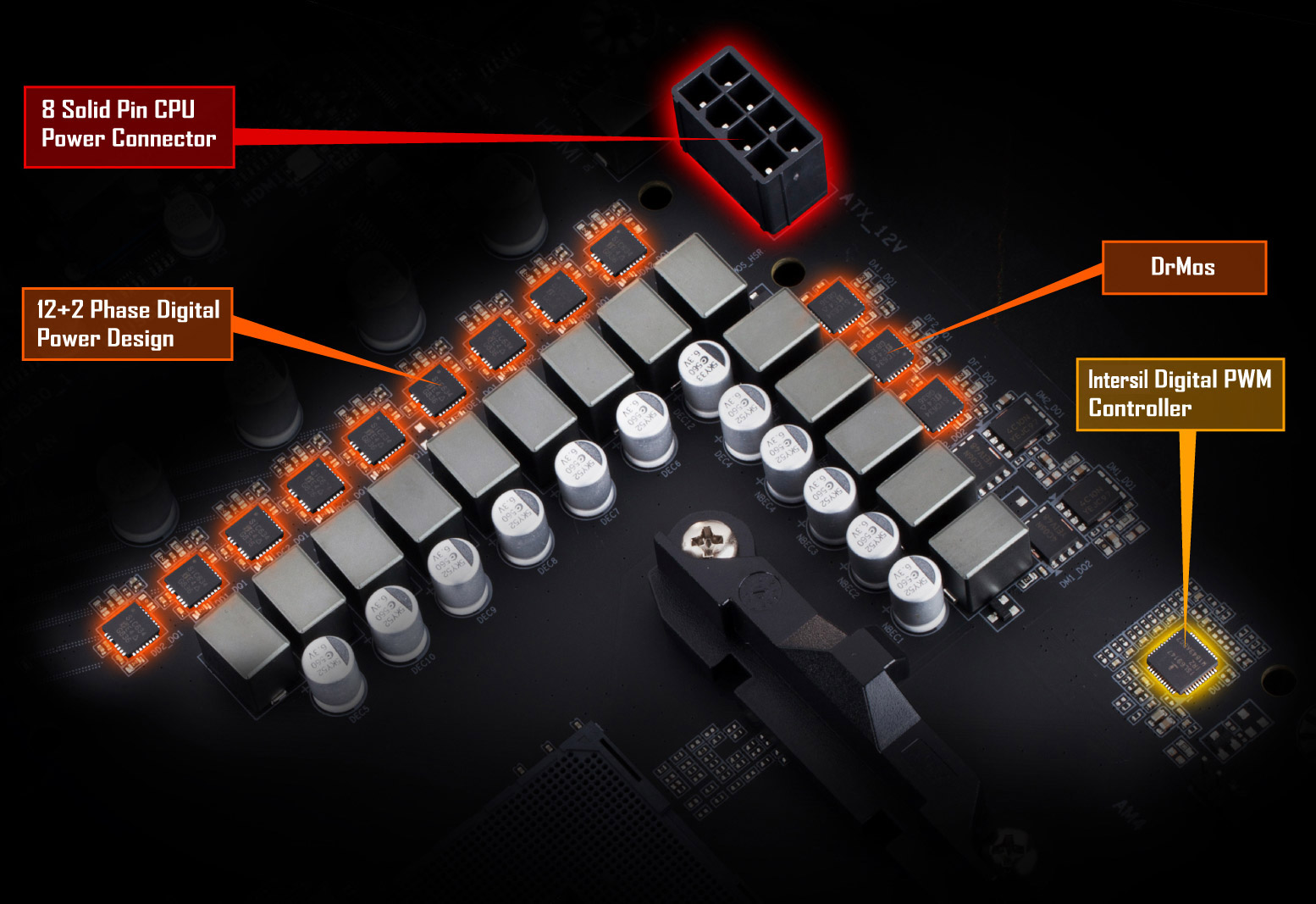

12*+2 페이즈 디지털 PWM
X570 AORUS ELITE WIFI 메인보드는 디지털 PWM 컨트롤러 및 DrMOS MOSFET을 포함한 12+2 페이즈 IR 디지털 PWM를 사용한다. 전체 디지털 전원부에 사용된 컴포넌트는 메인보드의 핵심 컴포넌트가 필요로 하는 전력을 안정적이면서 정확하게 공급하고 신제품 AMD Ryzen™3000 시리즈 프로세서의 초고성능을 구현시켜 준다.

*6 페이즈 VRM 더블 배치, 평균 전류 부하

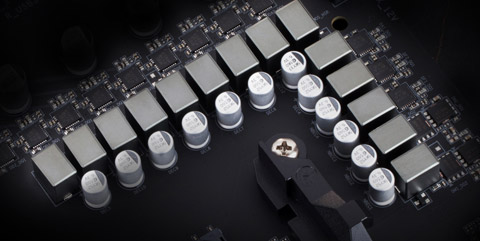

GIGABYTE의 독자적인 구리 2배 PCB 설계는 전원부 페이즈 및 컴포넌트 사이에 충분한 전력을 제공, 일반적으로 부하가 높은 전력 수요를 제어하여 CPU 주변의 중요한 컴포넌트에 전원을 공급할 때 생기는 고열을 크게 줄일 수 있다. 메인보드가 오버클럭을 실행할 때 증가된 필요 전력을 처리할 수 있느냐는 매우 중요한 과제이다.
고급 써멀 솔루션
1. MOSFET 방열판 확대
MOSFET 방열판을 확대한 것은 세련된 외관을 만들 뿐만 아니라 방열 표면이 증가하여 쿨링 성능이 향상된다.
2. 두꺼운 열전도패드
두께 1.5mm의 열전도패드를 탑재하여 히트싱크 및 MOSFET의 결합이 훨씬 긴밀해져 쿨링 효과를 크게 제고한다.

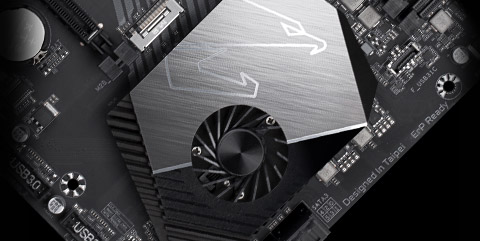

Smart Chipset Fan Heatsink
인공지능형 팬 제어
  1. 안정적이고 균형을 유지하며 고성능을 발휘하는 3가지 팬 실행모드는 노이즈 간섭을 피하여 팬의 사용수명을 연장시켜 준다.

매우 높은 내구성
  1. X570 메인보드는 고품질 볼 베어링 팬을 채용, 최대 60,000* 시간(MTBF)을 안정적으로 사용할 수 있게 했다.

    2. *(MTBF) 신뢰성을 설명하는 표준으로서, 제품이 끊임없이 작동하는 시간을 의미한다.
Full PCIe 4.0 디자인
X570 AORUS는 PCIe 4.0 슬롯, PCIe 4.0 M.2 슬롯을 포함한 Full PCIe 4.0 디자인을 재출시하여 하이엔드 사용자와 익스트림 게이머에게 초고성능과 매우 큰 유연성을 제공한다.
Full PCIe 4.0 디자인
PCIe 4.0 하드웨어 디자인

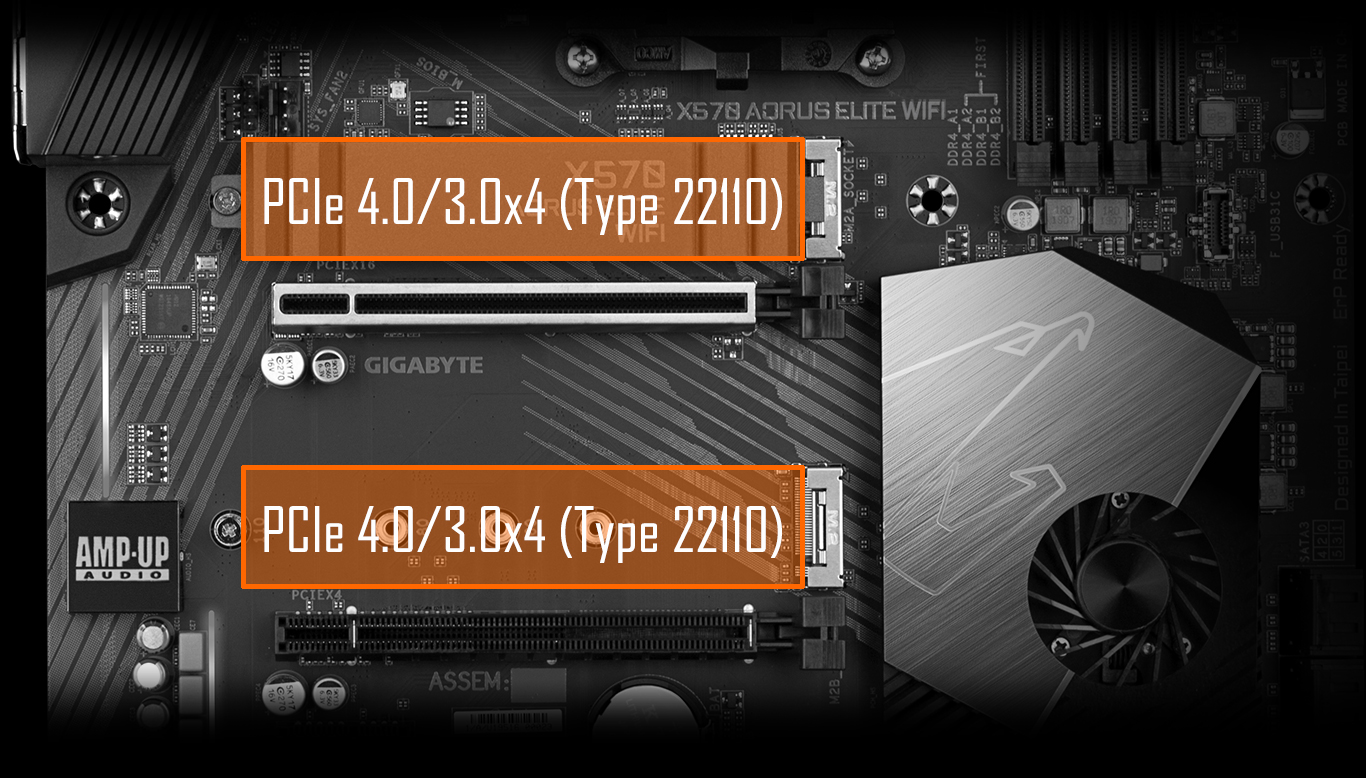

써멀 가드를 탑재한 PCIe 4.0 M.2 슬롯
XMP 4000+초고성능

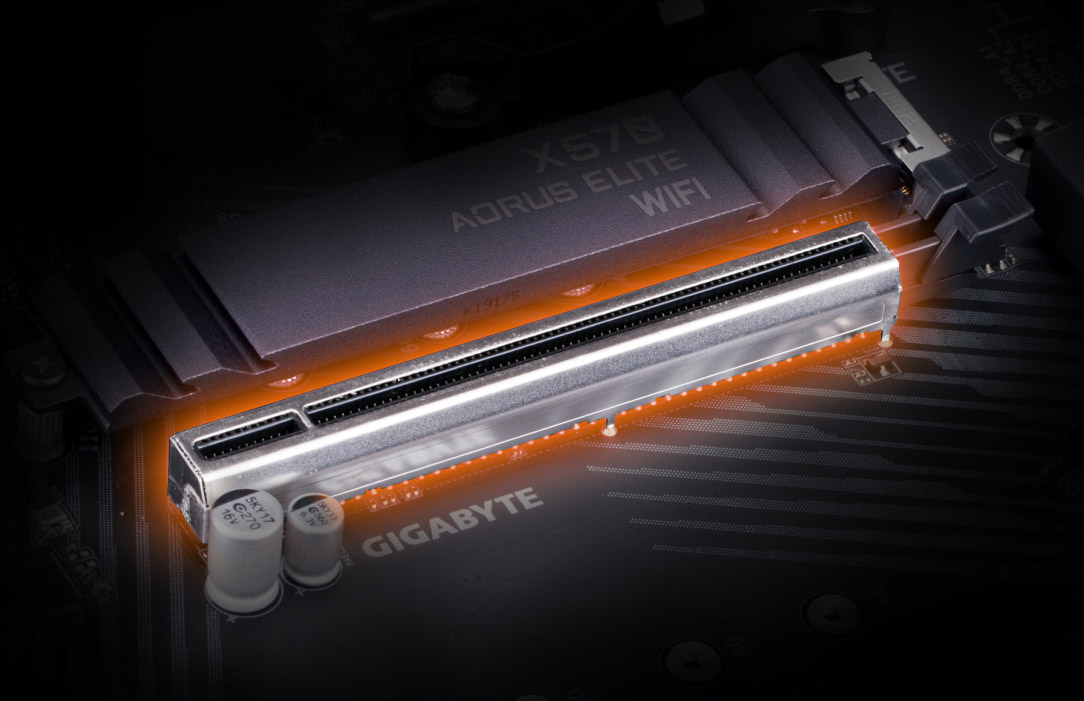

X570 AORUS 시리즈 메인보드는 PCIe 4.0 슬롯을 내장하여 기존의 기술에 비해 훨씬 높은 대역폭을 제공한다. 그래픽카드와 PCIe NVMe AIC SSD의 성능이 대역폭이 부족하다고 해서 한계에 부딪히는 일이 없다.

PCIe 4.0 슬롯은 신호 안정성이 훨씬 높고 저항이 낮아져 PCIe의 대역폭을 최대화하고 PCIe 3.0과도 호환된다.
PCIe 대역폭*
PCIe 4.0 x16
PCIe 3.0 x16
전송 속도
* PCI Express에 기반한 이론적 대역폭
최대 31.5GB/s*
최대 15.8GB/s*
슬롯의 신호 안정성*
PCIe 4.0 슬롯
PCIe 3.0 슬롯
차동 임피던스(Differential Impedance)
* PCIe 4.0 차동 임피던스 사양에 기반
AORUS CONNECTIVITY
차세대 전송 인터페이스 내장
제품은 미래의 규격에 대비해, PC를 신기술과 발걸음을 같이 할 수 있게 해준다. X570 XTREME는 모든 차세대 네트워크와 저장 기능을 제공하여 더욱 빠르게 작업할 수 있게 해준다.
차세대 전송 인터페이스 내장
Intel® Dual Band WiFi
Intel® GbE LAN
Front USB Type-C™
HDMI 2.0

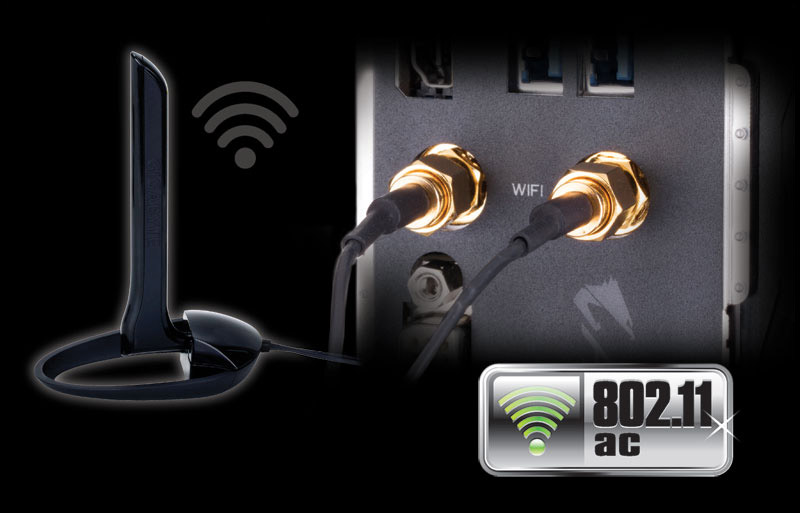

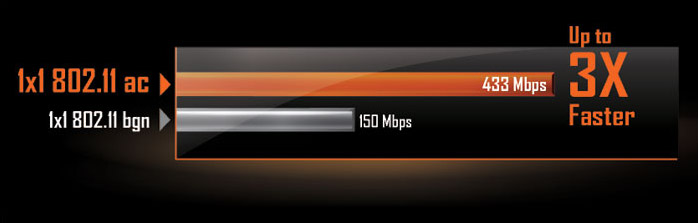

더 빠르고 더 넓다! Intel® 듀얼 밴드 802.11ac WiFi + 블루투스4.2
메인보드에 Intel® 802.11ac WiFi + 블루투스 WIFI가 내장되어 있으며, 2T2R를 탑재하여 최대 433 Mbps를 제공, 802.11n보다 3배 빠르다.
Intel® GbE LAN, cFosSpeed 인터넷 가속 프로그램 탑재

Intel® GbE LAN은 cFosSpeed 네트워크 관리 소프트웨어의 첨단 기술을 탑재하여, 트래픽 패키지를 모니터링하고 어플리케이션 계층의 프로토콜을 분석하고 최적화하여, 복잡한 LAN 환경에서도 네트워크 연결이 잘되도록 하고 핑 시간을 낮게 유지함으로써 어플리케이션의 인터넷 반응속도를 빠르게 했다.



USB TurboCharger
GIGABYTE의 특허 출원중인 USB TurboCharger 기술을 사용하면 모바일 장치를 30분안에 최대 50%를 재충전할 수 있다*. USB TurboCharger는 섀시의 Front USB 3.2 Gen1 Type-A 케이블을 메인보드에 연결하여 QC 3.0이 있는 Android 장치와 Apple Fast-Charge 기능이있는 Apple 장치를 모두 재충전할 수 있다.
*충전 시간은 장치의 하드웨어 디자인, 배터리 크기, 전면 USB 3.2 Gen1 케이블 그리고 섀시 품질 및 환경 요인에 따라 달라지며 실제 결과는 다를 수 있습니다.
4K/60P/21:9/HDCP 2.2을 지원하는 HDMI 2.0

HDMI 2.0는 HDMI 1.4과 양방향 호환할 수 있어 최대 18 Gb/s의 전송폭을 제공한다. 이 전송폭과 속도는 기존 규격의 2배에 해당된다. 전송폭이 큰 강점은 동시에 다수의 스트리밍 동영상을 전송할 수 있으며 21:9의 네이티브 동영상 촬영 비율의 스크틴 전송도 지원하여 최고의 시청각을 감상할 수 있게 해준다.

* 비고: 이 출력 기능은 Picasso 및 Raven Ridge CPU만 지원합니다.
AORUS STYLE
RGB Fusion 2.0

AORUS 메인보드는 RGB Fusion 2.0 앱을 탑재하여 Addressable LED light strips에 대한 정확한 제어력을 제공할 수 있다. RGB Fusion 2.0 앱을 사용하여 언제든지 PC 메인보드의 LED, 외장 RGB/RGBW 스트립 및 디지털 addressable 스트립트의 조명효과를 언제든지 튜닝할 수 있고 나아가 각종 호환되는 주변 기기와 동시에 작동한다. X570 AORUS 메인보드에는 신세대 RGB Fusion 2.0 앱이 탑재되어 다양한 컬러와 라이트 특수효과를 제공하며 디지털 addressable LED를 지원한다. 그리고 외장형 디지털 addressable 스트립트를 탑재하여 훨씬 다양한 라이트 효과를 만들어 나만의 개성을 표현할 수 있다!

AORUS 게이밍 메인보드는 디지털 addressable LED 스트립트에 대해 싱글 연결만 해도 최대 1000 스트립트를 지원하여 동시에 5V 디지털 LED 스트립트 상용 전압을 지원할 수 있다. 이외에 RGB Fusion 2.0은 수십 가지의 addressable LED 모드를 제공하여 속도와 전환 패턴을 사용자 정의할 수 있다.

* 디지털 addressable LED은 일부 메인보드를 지원합니다. 메인보드 제품에 디지털 addressable 스트립트, RGBW 외장형 스트립트가 포함되어 있지 않으며, 사진은 참고용입니다.

Multi-Zone 라이트 쇼 디자인
GIGABYTE 메인보드는 기존의 제품보다 훨씬 다양하게 개인 맞춤화된 LED를 제공하여, 사용자가 전체적으로 LED를 제어하여 나만의 개성을 표현할 수 있게 했다. 다양한 RGB LED 디자인을 내장한 RGB FUSION 2.0 프로그램을 사용하여 자신의 필요와 취향에 따라 메인보드의 모든 LED를 제어할 수 있다.
주의: 표현된 라이트 효과는 참고용입니다. 실제 효과는 모델에 따라 다를 수 있습니다.
RGB Fusion 2.0 Ready
RGB Fusion 2.0 Software
RGB Fusion APP
최근 점점 많은 주변 장치가 다양한 색상의 LED를 지원하고 있다. GIGABYTE RGB Fusion 2.0 소프트웨어를 사용하면, 주변 장치에 GIGABYTE 메인보드의 LED를 동시에 표시하도록 하여 개성적인 효과를 구현한다. 또한 사용자 역시 자신의 취향에 따라 조명 호환과 반짝임을 인상적으로 효과를 줄 수 있다. RGB Fusion 2.0에 관하여 상세 보기
사용하기 쉽고 직관적인 인터페이스를 지닌 RGB Fusion 2.0는 조명 조정 솔루션을 제공하여, 호환되는 모든 장치에 나만의 개성을 표현할 수 있는 조명효과를 자아낼 수 있게 해준다. 메인보드와 그래픽카드에서 주변 장치에 이르기까지, 게이밍 메인보드에 개성을 표현할 수 있다. 사용자 개인의 스타일을 최대한 드러낼 뿐만아니라 자기 자신의 설정 프로파일을 사용하여 섬세하게 디자인한 조명효과를 표현할 수도 있다. 그리고 새롭게 추가한 게이밍 모드를 통해 메인보드의 조명효과를 선택된 게임과 상호 연동시켜 게임에 몰입할 수 있게 해준다.
클릭 한 번으로 동기화
원하는 대로 맞춤 개별 제어

GIGABYTE RGB Fusion APP

화려한 조명은 PC를 돋보이게 만든다. 라이트를 사용자 개인의 취향을 반영해서 예술적으로 승화시킬 수 있다. GIGABYTE RGB Fusion APP을 설치하여 메인보드의 라이팅의 변화를 쉽게 모니터링하고 조정할 수 있다. GIGABYTE RGB Fusion APP은 모바일 장치를 사용하여, 키보드와 마우스로 PC 프로그램을 조정하는 것과 같이 메인보드의 라이트 변화를 쉽고 정확하게 제어할 수 있다.

AORUS AUDIO

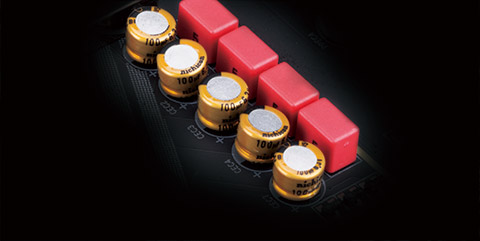

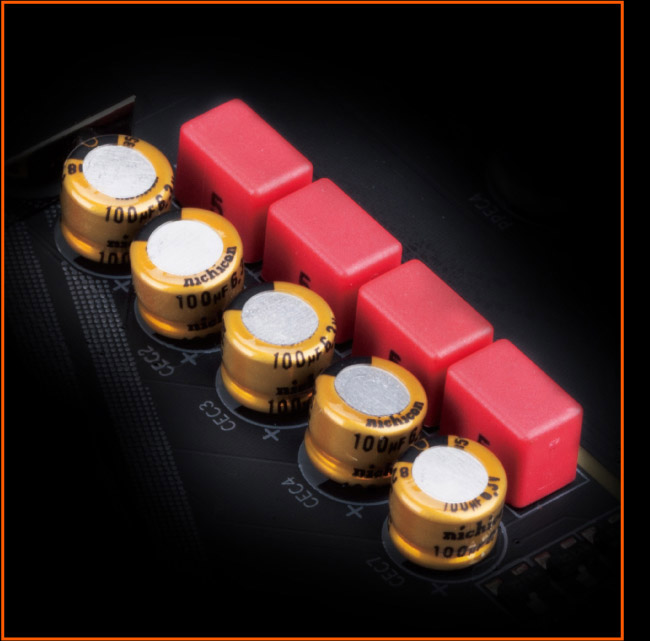

하이엔드 WIMA Hi-Fi 및 오디오 커패시터
AORUS 시리즈 메인보드는 WIMA Hi-Fi FKP2 수준의 오디오 커패시터를 제공한다. 특히 Chemicon 하이엔드 오디오 전용 커패시터는 첨단 기술을 사용하여, 묵직한 중저음과 깨끗한 고주파수 오디오를 표현하여 오디오 품질이 훨씬 풍성해졌다. 특히 WIMA FKP2 오디오 커패시터는 고급 Hi-Fi 오디오 시스템에 사용되는 컴포넌트이다. 고품질 컴포넌트에 AMP-UP Audio 기술을 탑재하여, 최고의 오디오를 추구하는 매니아층 사용자들에게 완벽한 오디오 솔루션을 제공한다.

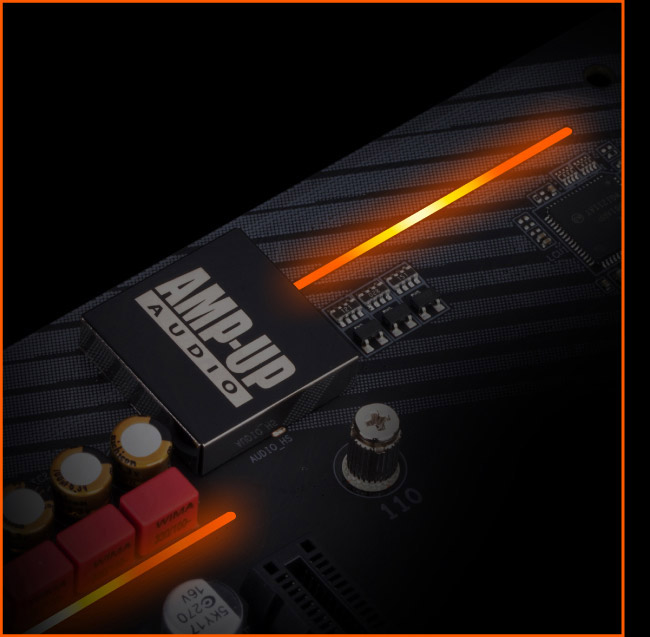

오디오 노이즈 가드
GIGABYTE 메인보드는 소음 제거 설계를 적용하여 아날로그 오디오 컴포넌트를 내장함으로써 메인드에 잠재된 정전으로부터의 피해를 줄였다. 또한 메인보드의 노이즈 제거 레이아웃 역시 LED 램프로 보완하여 보호 격리된 부분에 불이 들어오게 했다.
AORUS COOLING
Smart Fan 5

Smart Fan 5는 게이밍 PC를 고성능으로 작동되면서도 시스템의 온도가 과열되지 않게 해준다. Smart Fan 5는 팬 커넥터가 제어하는 방열팬의 배치를 사용자 정의하고, 메인보드의 온도 센서 포인트에서 측정할 수 있는 온도 변화를 감지하여 언제든 쿨링 명령을 실행할 수 있다. 또한 Smart Fan 5은 하이브리드 팬 헤더를 지원하여 PWM과 전압 모드가 제어하는 각종 방열팬을 탑재함으로써 워터 펌프와 함께 구동하여 최고의 하이브리드 쿨링 시스템이 될 것이다.

팬/워터 펌프 헤더
내장형 온도 센서
내장된 팬 헤더 및 온도센서는 제품 모델에 따라 다를 수 있습니다. Smart Fan 5의 기능 역시 제품 모델에 따라 다를 수 있습니다.

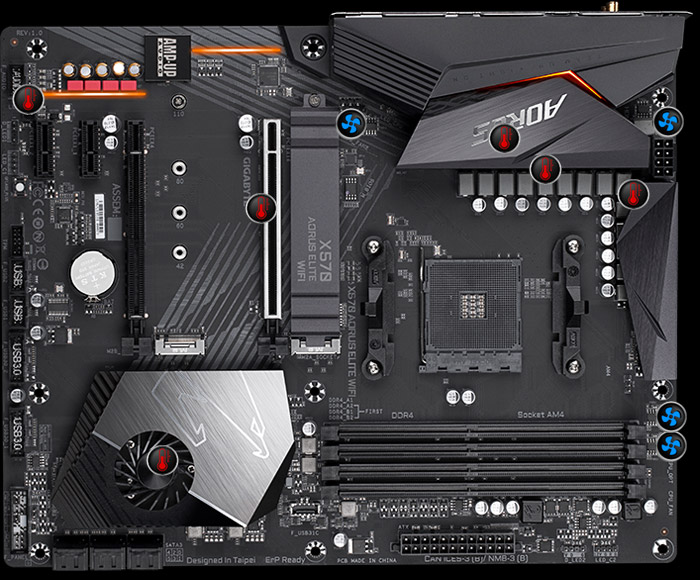

온도 센서
하이브리드 팬 핀헤더
■ 팬 헤더 4개
■ 온도센서 6개
■ 모든 팬 커넥터를 하이브리드 팬 커넥터로 업그레이드
■ 사용자정의 가능한 팬 커넥터 및 온도센서
■ 직관적이고 사용이 쉬운 팬 조정 제어 인터페이스
스마트한 팬 제어 디자인
하이브리드 팬 핀헤더
Smart Fan 5 소프트웨어

어떠한 온도에서든 Fan Stop 기능을 사용자 정의해서, 온도가 설정값보다 낮으면 팬이 멈추어 메인보드의 소음을 없앨 수 있다!

스마트한 팬 제어 디자인
하이브리드 팬 헤더 및 온도센서 헤더

새로운 Smart Fan 5는 수냉식 시스템에서 매우 중요한 흐름 속도 센서 및 온도 센서를 배치하여 PC의 부하 및 사용 상태에 따라 수냉식 실행을 파악할 수 있게 해준다.
• 하이브리드 팬 헤더는 고열 감지 장치가 PWM 또는 전압 모드 상관없이 자동으로 상응하는 설정으로 전환합니다.

새로운 Smart Fan 5 소프트웨어
필요와 시스템 작동 상태에 따라 음소거에서 전속력 회전까지 다양하게 선택할 수 있다.
직관적이고 사용하기 쉬운 인터페이스를 통해 각각의 팬 또는 워터 펌프의 회전 커브를 조정하고 특정 온도를 감지하면 각각의 속도로 쿨링 명령을 실행한다.
AORUS ULTRA DURABLE
Q-Flash Plus
CPU, 메모리 및 그래픽 카드를 설치하지 않아도 BIOS를 쉽게 업데이트 가능

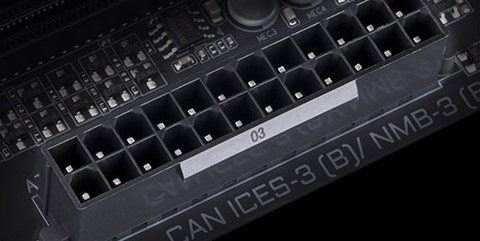

솔리드 핀 파워 커넥터
X570 AORUS 메인보드는 기존의 파워 커넥터보다 내구성이 향상된 솔리드 핀 24pin ATX 주전력 및 8pin + 4pin ATX 12V CPU 보조 전력 커넥터 설계를 채용, 일반 커넥터보다 훨씬 뛰어난 전도성 및 신호 전달성을 보이며 수차례 꽂고 빼는 작동으로 인한 금속 마모를 줄일 수 있다.
솔리드 핀 파워 커넥터 디자인의 강점
  1. 파워 전송 면적이 커져서 저항을 크게 줄임
  2. 금속량을 늘려 높은 전류 및 고열을 견딤
  3. 울트라 듀라블 및 사용 수명 연장

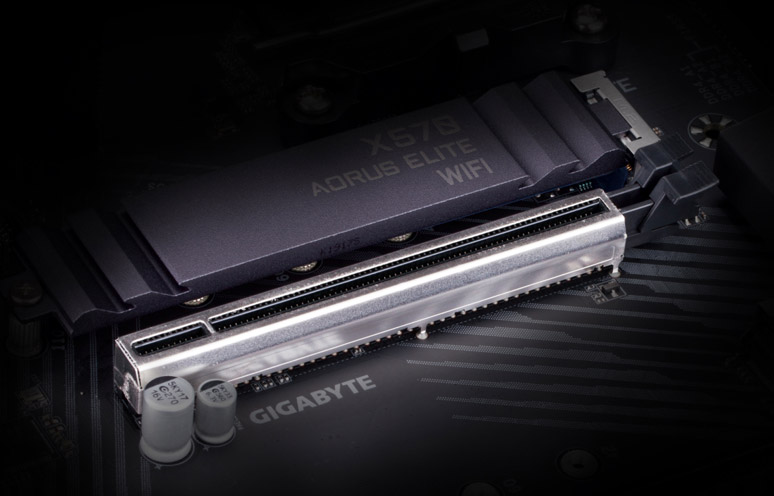

울트라 듀러블™ PCIE 아머
업계 선도적인 울트라 듀러블™ PCIe 아머(Armor)
GIGABYTE가 고안한 스테인레스로 감싼 PCIe 슬롯은 PCIe 슬롯의 강도를 효율적으로 제고했다. 이로써 사용자들이 큰 사이즈의 그래픽카드를 잘못 설치하거나 그래픽카드가 무거워 PCIe 슬롯이 손상되는 것을 막을 수 있다.
GIGABYTE가 특허받은 듀얼 잠금 브라켓
Learn more about AORUS ULTRA DURABLE
업계 최고의 정전 방지 및 서지 보호 기술
설치하기 쉬운 "G Connector"

PC를 조립할 때 케이스 내부 공간의 제약 또는 너무 어두워서 전면 패널에 있는 작은 라인 연결이 어렵지 않을까? G-Connector가 이런 모든 문제를 간단하게 해결할 수 있다. 라인을 쉽게 연결할 수 있어서 PC 조립이 훨씬 쉬워진다.

AORUS EXCELLENCE
GIGABYTE BIOS 및 어플리케이션
BIOS
APP CENTER
EasyTune
@BIOS
System Information Viewer
BIOS

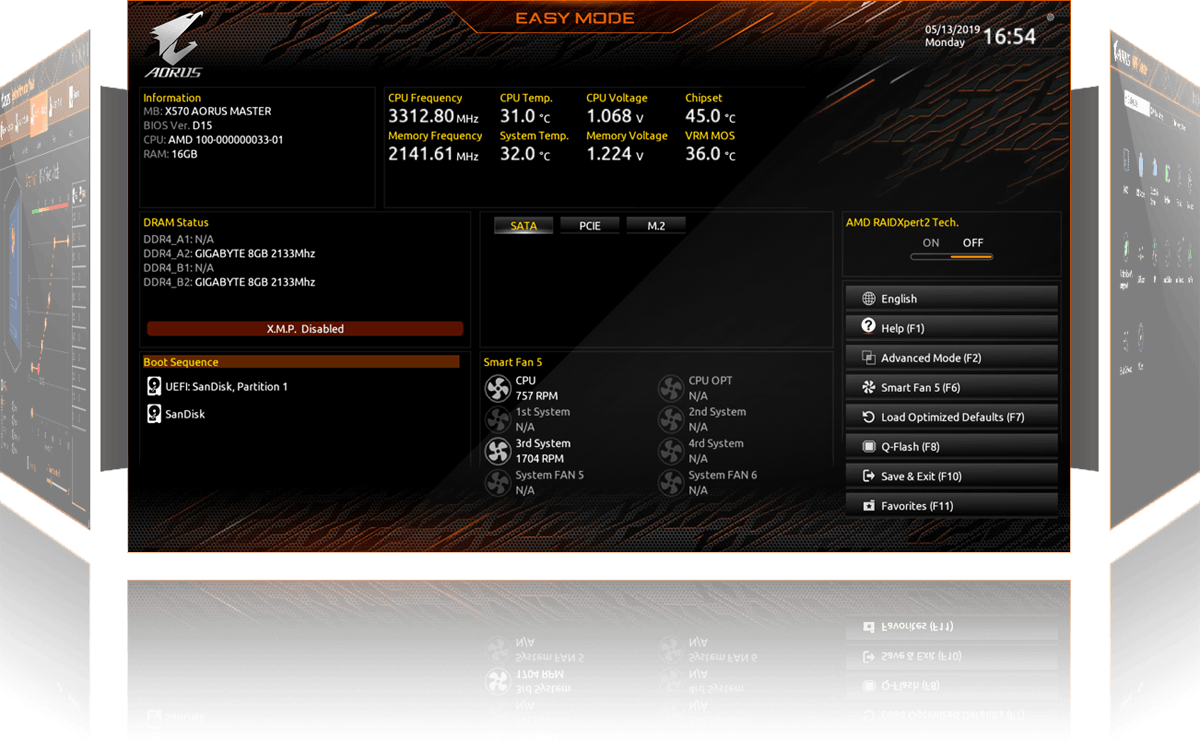

새로운 사용자 인터페이스
새롭고 쉬운 모드로, 한 페이지에서 CPU 클럭, 메모리, 스토리지, 팬 등 중요한 하드웨어 정보를 표시해 준다.
즐겨찾기
자주 사용하는 아이템을 빠른 검색과 설정을 위해 즐겨찾기 메뉴에 추가한다.
스토리지 정보
SATA, PCIE 및 M.2 인터페이스 등 각종 저장장치의 관련 정보를 표시한다.
설정 변경 알림
BIOS 설정을 저장하기 전에 BIOS 변경 항목을 모두 목록으로 보여주어 조정된 항목이 정확한지 빠르게 확인할 수 있다.
Load Line 전압부하를 도형화
직관적인 곡선 도형을 사용하여 각 부하 라인에 대해 교정해야 할 설정값을 정확하게 표시해 준다.
APP CENTER
GIGABYTE APP Center는 GIGABYTE의 다양한 프로그램을 손쉽게 제어하여 GIGABYTE 메인보드의 성능을 극대화시킨다. 조작이 간단하고 일관성 있는 조작 인터페이스를 통해, GIGABYTE APP Center는 모든 GIGABYTE 프로그램을 간단하게 실행하고 최신 업그레이드 정보를 파악해 주며 또한 최신 유틸리티와 드라이브 및 BIOS를 다운로드할 수 있게 해준다.
EasyTune™
GIGABYTE EasyTune™은 간편한 사용자 인터페이스로 시스템을 최적화 해주거나 또는 Windows에서 시스템 및 메모리 주파수와 전압을 쉽게 튜닝할 수 있다. 사용자가 시스템 튜닝을 원하지 않을 경우, Smart Quick Boost을 사용하여 원클릭으로 오버클럭을 자동 설정하여 성능을 대폭 제고할 수 있다.
@BIOS
GIGABYTE@BIOS는 Windows에서 BIOS 업그레이드를 실행하는 앱으로서, 사용하기 쉽고 트렌디한 인터페이스로 GIGABYTE 메인보드의 BIOS를 쉽게 업데이트할 수 있게 해준다. BIOS는 GIGABYTE 서버에서 최신 BIOS를 자동으로 다운로드하도록 선택하거나 PC 또는 외장형 장치의 최신 BIOS를 직접 업데이트하도록 할 수 있다. 또한 기존에 사용하던 BIOS를 독립적인 파일로 백업할 수 있어서 필요할 때 BIOS를 이전 버전으로 되돌릴 수 있게 한다.
System Information Viewer
GIGABYTE System Information Viewer는 고성능 시스템 모니터링 소프트웨어로서, 현재의 시스템 상태를 파악하고 CPU, 메모리 등 컴포넌트의 클럭과 주파수를 모니터링할 수 있으며 선택한 팬의 속도를 변동 또는 조절할 수 있다. 그리고 시스템 또는 특정 컴포넌트의 온도 경고 표시를 설정하고 PC 실행 상태를 기록할 수 있다. 위에 소개된 기능은 System Information Viewer의 사용하기 쉬운 설정을 통해 실행할 수 있어서 언제든지 PC의 사용 및 건강 상태를 체크할 수 있다.
XSplit Gamecaster + Broadcaster: 언제 어디든 게임 방송

GIGABYTE 메인보드는 세계적인 게임 방송 프로그램인 XSplit Gamecaster + Broadcaster를 탑재하여 원 클릭으로 게임 플레이 실황을 방송하고 Twitch로 방송할 수 있게 해 준다. XSplit Gamecaster 커뮤니티 소프트웨어를 전방위적으로 통합하여 직관적인 사용자 인터페이스로 채팅하면서도 게임 실황을 즐길 수 있다. 언제 어디서든 전세계에 게임 플레이를 프로처럼 생방송으로 방송할 수 있다.

* XSplit Gamecaster + Broadcaster Premium 고급 회원에 한하여 무료(14일)
