초고성능 파워 디자인
3세대 AMD Ryzen™ 프로세서의 잠재력이 최대한 발휘되려면 최적의 프로세서 전원 설계가 탑재된 메인보드가 있어야 한다. 고품질의 컴포넌트와 GIGABYTE의 연구개발을 통해, X570 AORUS는 새로운 프로세서의 막강한 성능을 제어할 수 있는 익스트림한 메인보드로 자리잡았다.

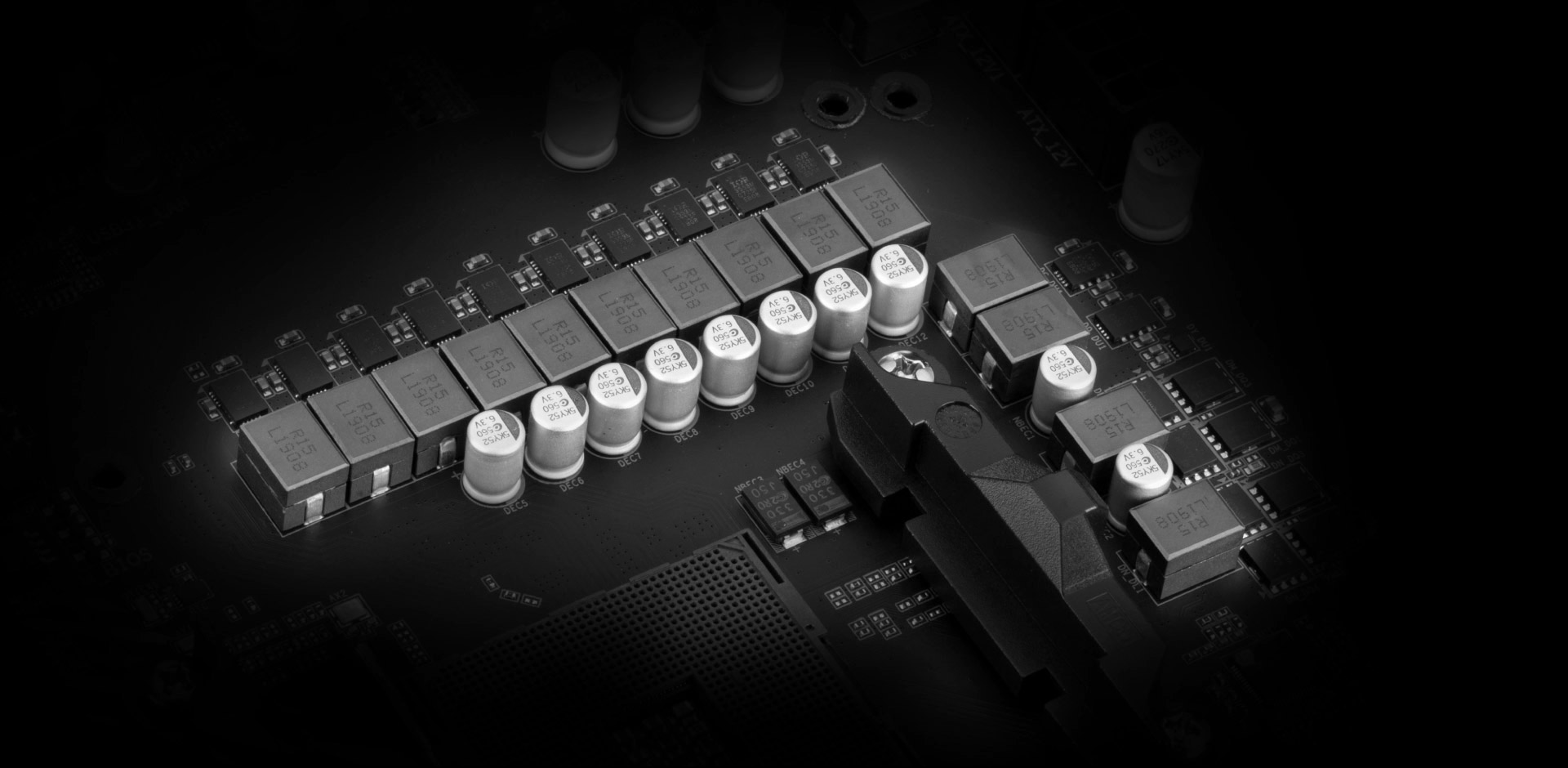

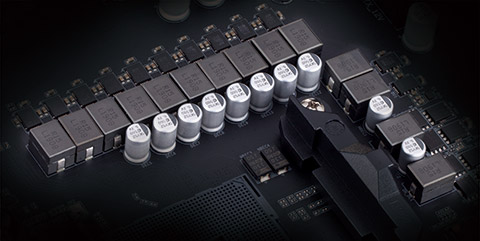

12+2 페이즈 디지털 PWM
파워 아키텍처
구리 함량 2배 PCB
![](images/mainsec01.jpg)

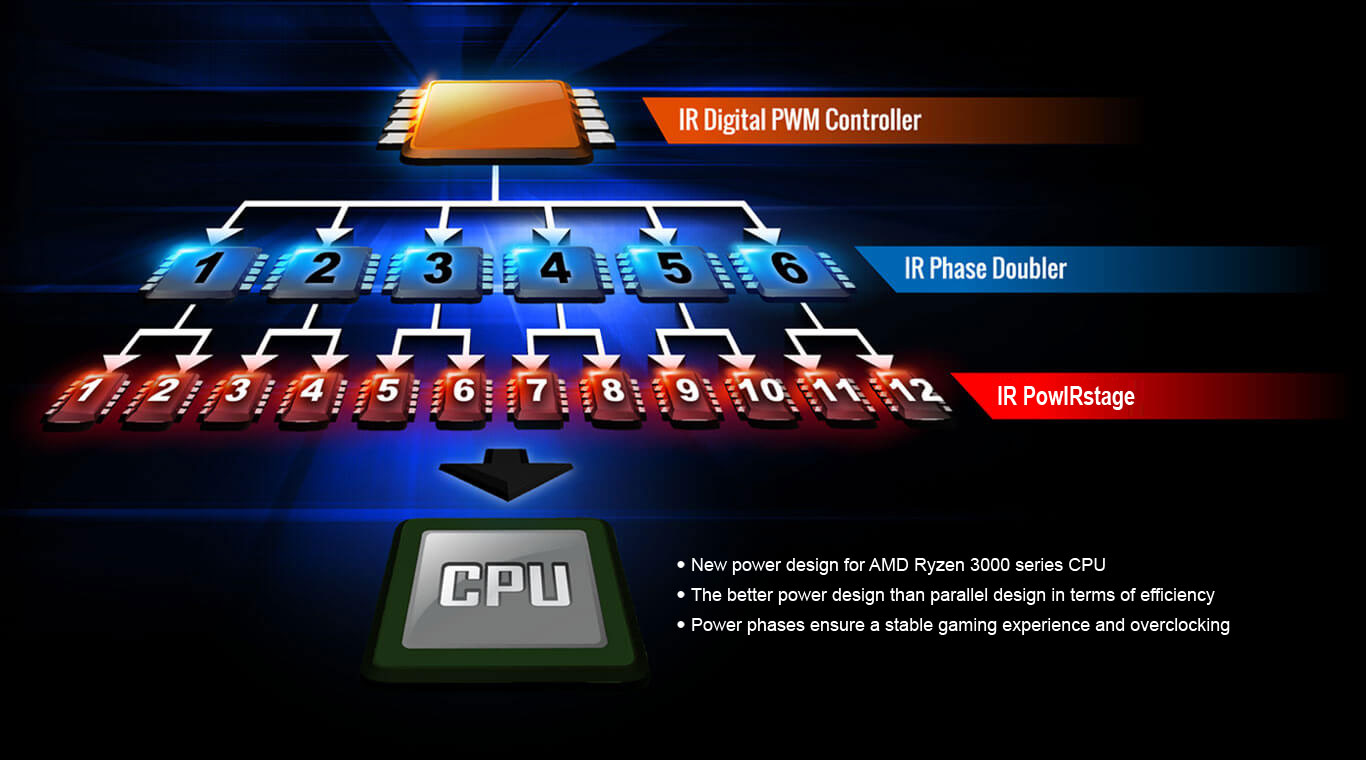

12+2 페이즈 IR 디지털 PWM
-
12+2 페이즈 전원
-
IR 3553 칩셋, 싱글 페이즈 40A 전력 처리
-
온도를 효율적으로 낮춤
-
서버 수준의 신뢰도

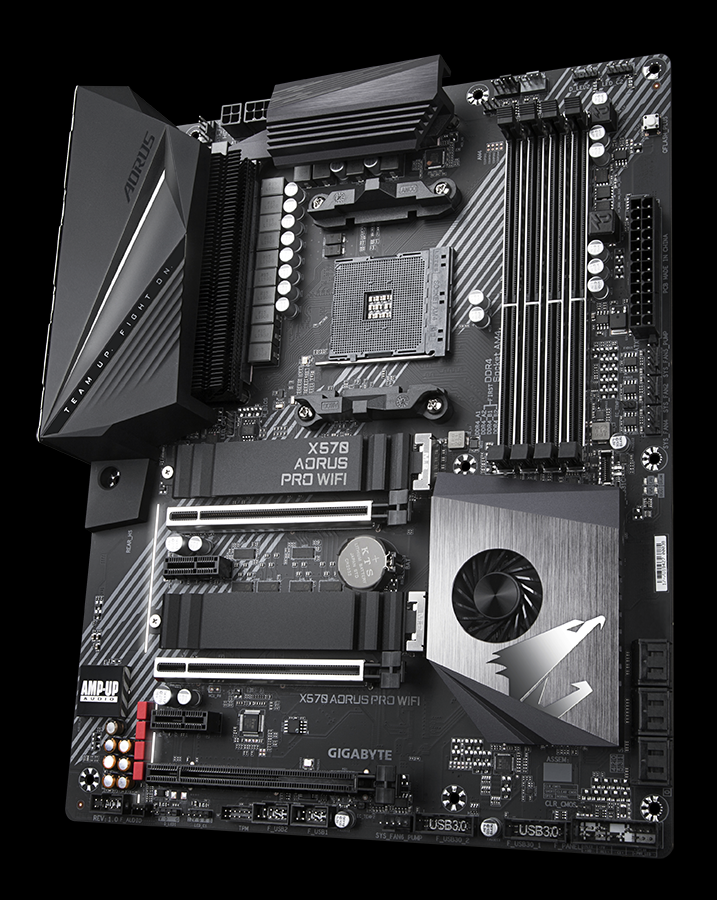

X570 AORUS PRO WIFI 메인보드는 디지털 PWM 컨트롤러 및 PowIRstage MOSFET을 포함한 All IR 디지털 PWM를 채택하여 싱글 페이즈 최대 40A의 전류를 처리할 수 있다.

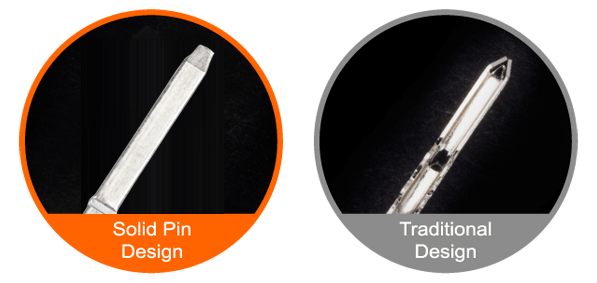

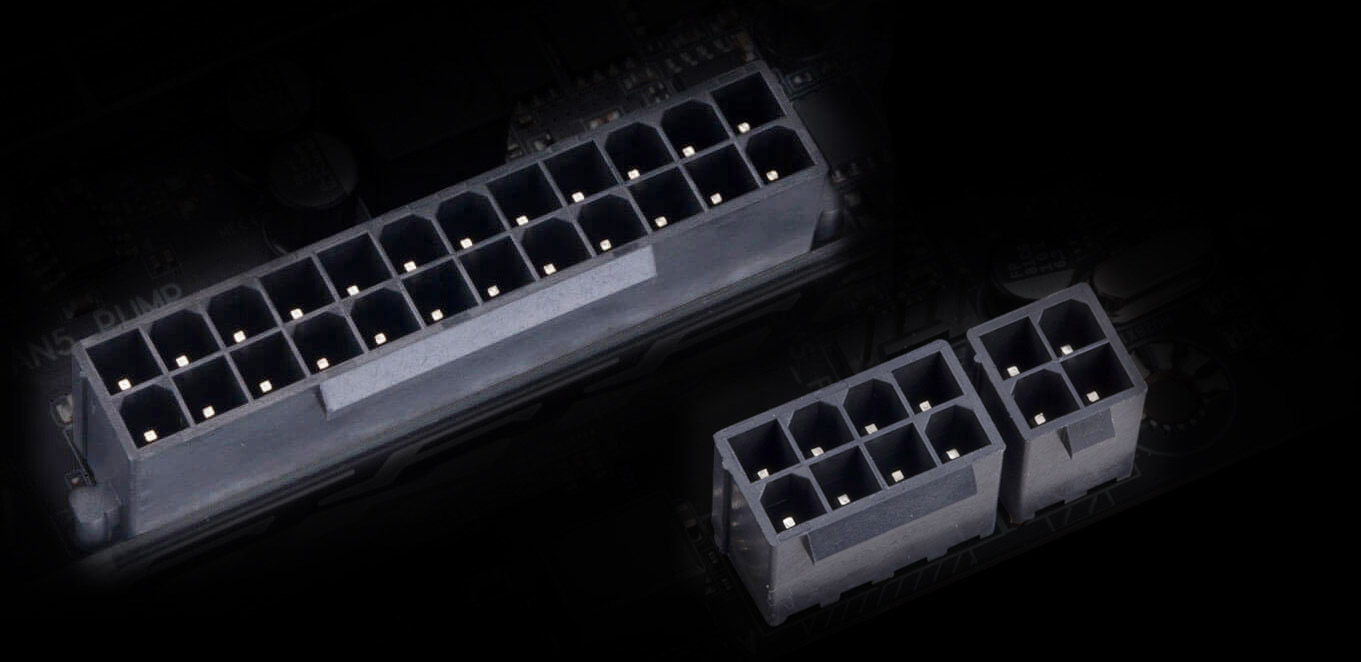

전체 디지털 전원부에 사용된 컴포넌트는 8+4 솔리드 핀 CPU 파워 커넥터를 탑재하여 메인보드의 핵심 컴포넌트가 필요로 하는 전력을 안정적이면서 정확하게 공급하고 AMD 신제품 AMD Ryzen 3000 프로세서의 초고성능을 구현시켜 준다.
*6 페이즈 VRM 더블 배치, 평균 전류 부하
![](images/powerdesignsmall.jpg)
![](images/pcb2x-02.jpg)

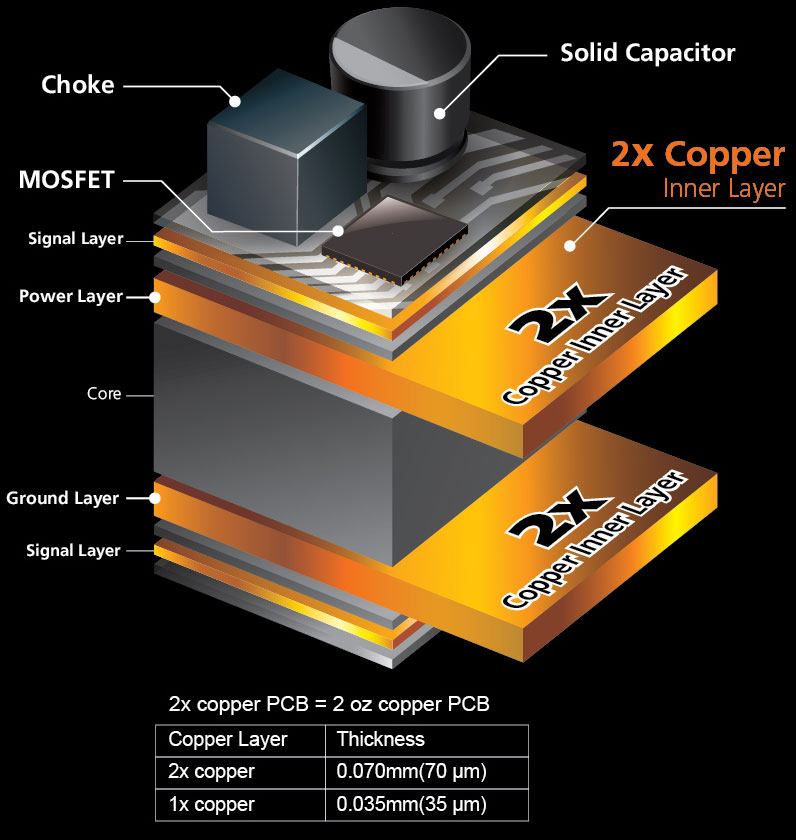

GIGABYTE의 독자적인 구리 2배 PCB 설계는 전원부 페이즈 및 컴포넌트 사이에 충분한 전력을 제공, 일반적으로 부하가 높은 전력 수요를 제어하여 CPU 주변의 중요한 컴포넌트에 전원을 공급할 때 생기는 고열을 크게 줄일 수 있다. 메인보드가 오버클럭을 실행할 때 증가된 필요 전력을 처리할 수 있느냐는 매우 중요한 과제이다.

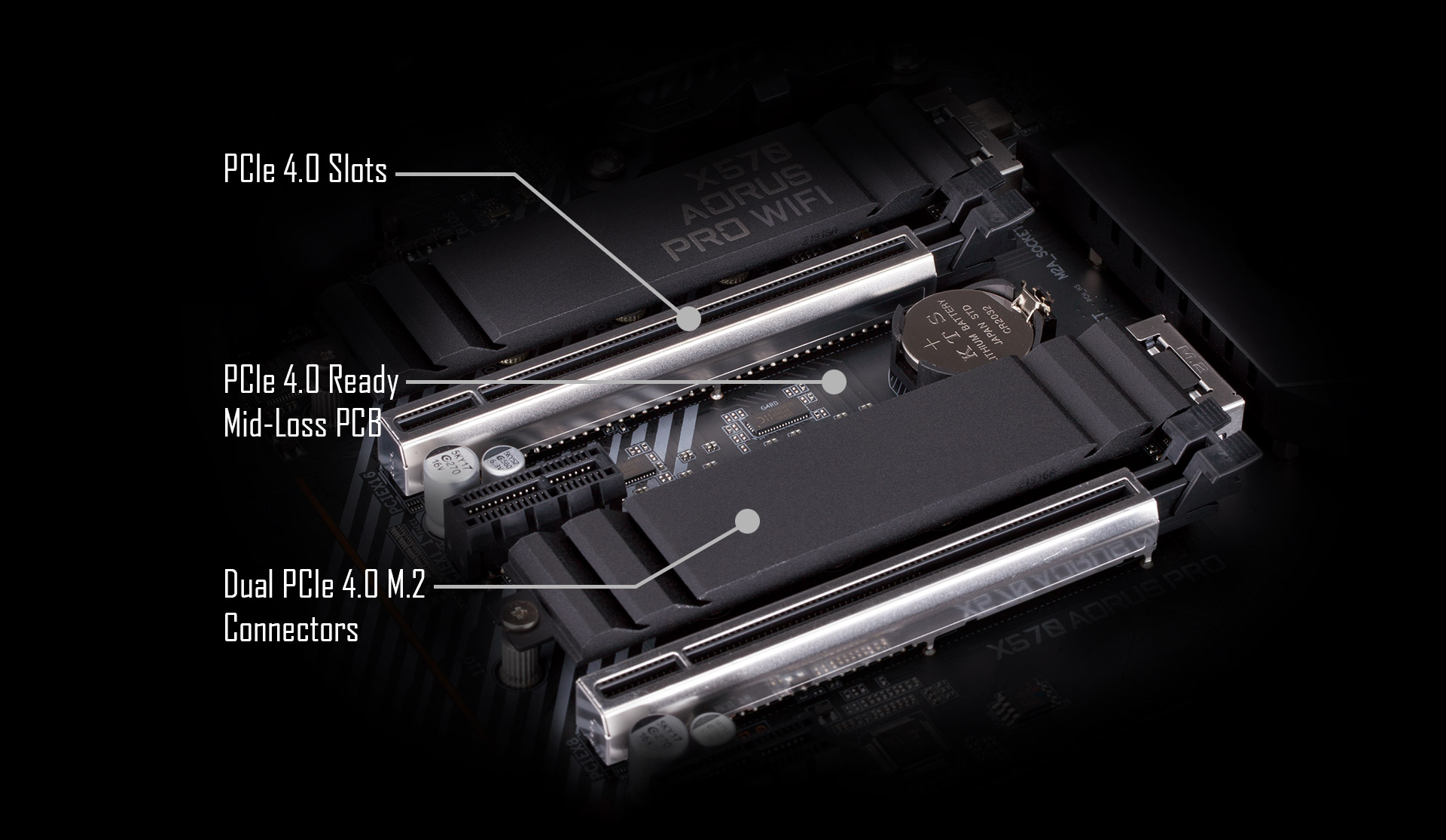

Full PCIe 4.0 디자인
X570 AORUS는 PCIe 4.0 슬롯, PCIe 4.0 M.2 슬롯을 포함한 Full PCIe 4.0 디자인을 재출시하여 하이엔드 사용자와 익스트림 게이머에게 초고성능과 매우 큰 유연성을 제공한다.
PCIe 4.0 하드웨어 디자인
써멀 가드를 탑재한 PCIe 4.0 M.2 슬롯
XMP 4400+초고성능
![](images/mainsec02.jpg)

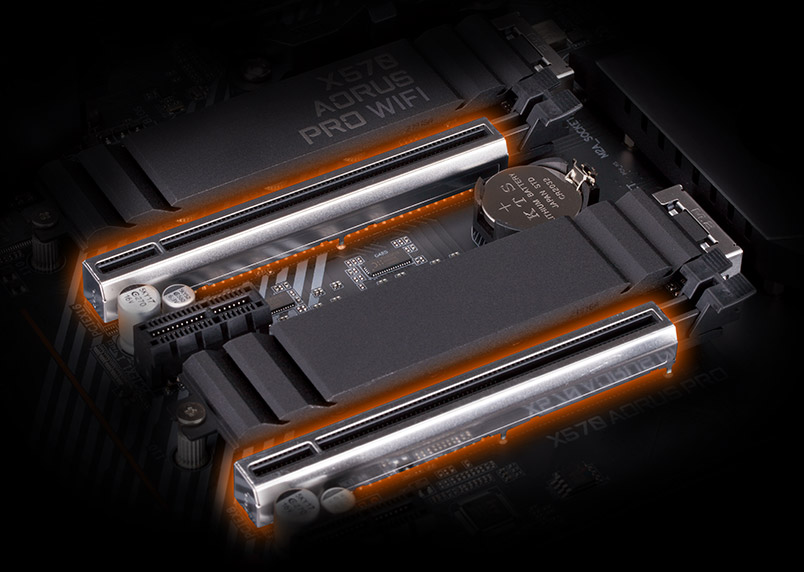

X570 AORUS 시리즈 메인보드는 PCIe 4.0 슬롯을 내장하여 기존의 기술에 비해 훨씬 높은 대역폭을 제공한다. 그래픽카드와 PCIe NVMe AIC SSD의 성능이 대역폭이 부족하다고 해서 한계에 부딪히는 일이 없다.
PCIe 4.0 슬롯은 신호 안정성이 훨씬 높고 저항이 낮아져 PCIe의 대역폭을 최대화하고 PCIe 3.0과도 호환된다.
![](images/pcie4slotssmall.jpg)

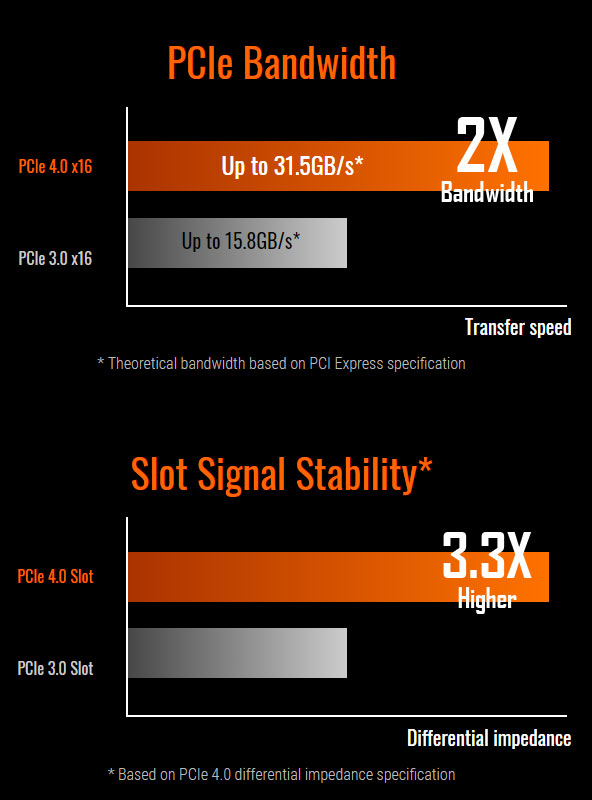

PCIe 대역폭*
PCIe 4.0 x16
PCIe 3.0 x16
전송 속도
* PCI Express에 기반한 이론적 대역폭
최대 31.5GB/s*
최대 15.8GB/s*
![](images/2X-Bandwidth.png)
슬롯의 신호 안정성*
차동 임피던스(Differential Impedance)
* PCIe 4.0 차동 임피던스 사양에 기반
![](images/Higher-3.3X.png)
PCB 신호 손실
PCIe 4.0 Mid-Loss PCB
일반 PCB
소모 상황
![](images/2X-Lower.png)
![](images/pcie4slotsmall.jpg)

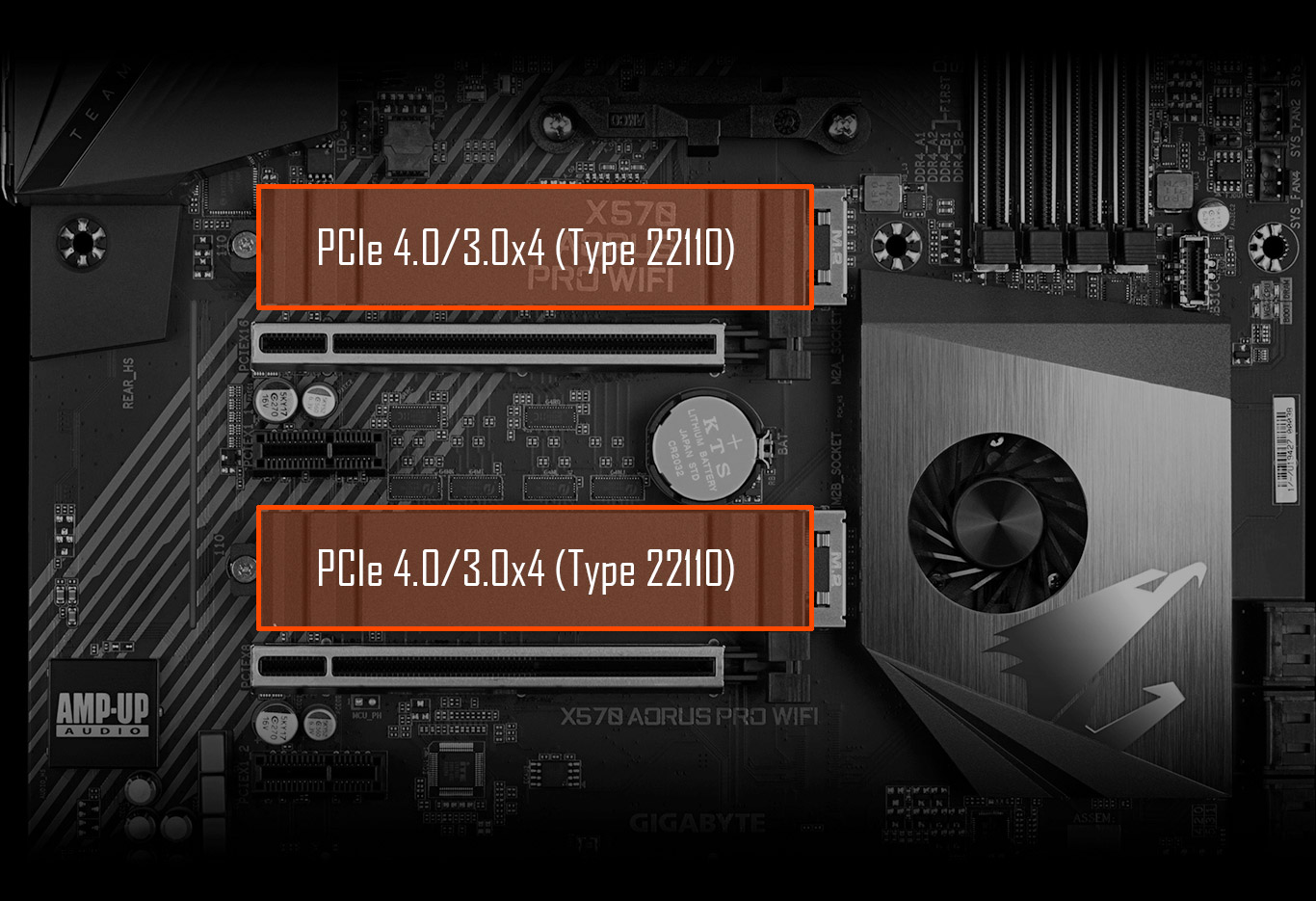

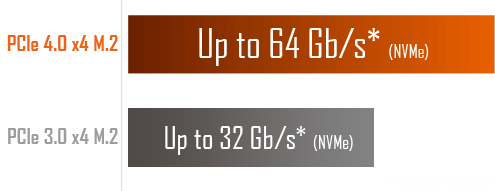

PCIe Gen3 x4 M.2 커넥터 2개
AORUS 게이밍 메인보드의 듀얼 PCIe Gen3 x4 M.2 커넥터는 게이머에게 최적의 저장장치 솔루션을 제공한다.
![](images/m2Slot.jpg)
RAID 0로 구성된 2개의 NVMe SSD
Gen4 x4 NVMe PCIe SSD의 성능 극대화
AORUS의 X570 메인보드는 업계 최고의 NVMe 저장 장치의 호환성을 제공하여 고용량 및 고성능을 원하는 게이머들에게 최고의 NVMe 저장 솔루션을 지원한다. 또한 AORUS의 독특한 회로 설계는 3개의 NVMe SSD RAID 0을 지원하여, 시스템의 데이터를 불러들일 수 있는 속도가 최대 9534 MB/s(Sequential Read 테스트 항목)으로, AORUS 메인보드가 유일한 초고성능 PC가 될 것이다.
M.2 + M.2
연속 읽기속도: 9534 MB/s 연속 쓰기속도 : 8243 MB/s

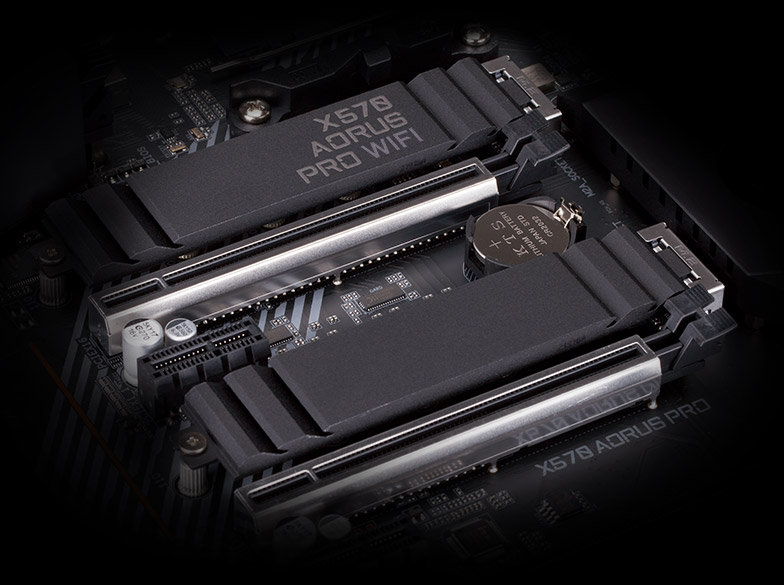

Gen4 SSD만을 위한 AORUS M.2 열처리 가드 아머
고성능 M.2 NVMe SSD

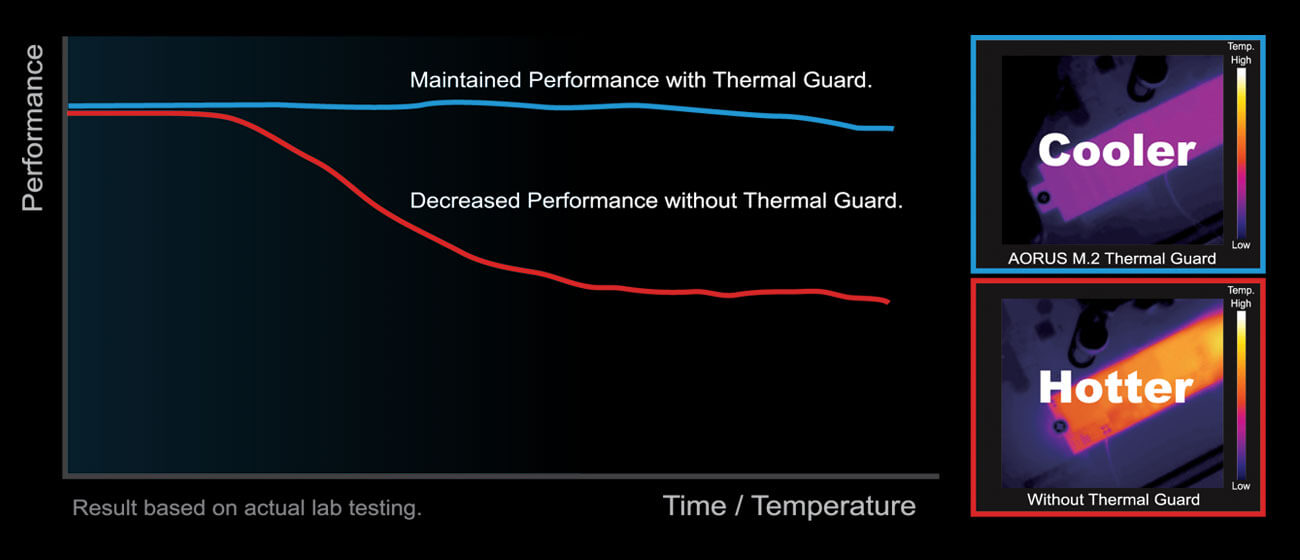

신규 출시되는 초고속 PCIe 4.0 SSD는 고온에서 작동해도 영향을 거의 받지 않으므로 고성능 좋은 쿨링 효과가 고성능 Gen 4 NVMe SSD에 특히 중요하다. GIGABYTE의 독특한 M.2 써멀 가드는 PC 실행에서 발생되는 고열을 빠르고 효율적으로 처리, M.2 SSD의 실행 온도를 낮춤으로써 PC 작업 효율과 안정성을 강화했다.
![](images/M2ThermalGuard-small.jpg)
온도 상승은 성능 저하를 일으킬 수 있다.
![](images/M2ThermalGuard.jpg)
![](images/righticon.png)
DDR4 4400MHz 이상의 고주파수 지원*
AORUS는 엄격한 테스트 및 검증을 거쳐 메인보드의 호환성과 성능을 확보하여, 사용자가 오버클럭을 DDR4 4400MHz 이상의 고주파수까지 실행하는 데 필요한 강력한 성능을 뒷받침한다. 이러한 성능 향상을 원한다면 사용자는 메모리 모듈이 XMP가 가능하고 XMP 기능이 AORUS 메인보드에서 활성화 되어 있는지 확인해야 한다.
![](images/mb_xmp.png)

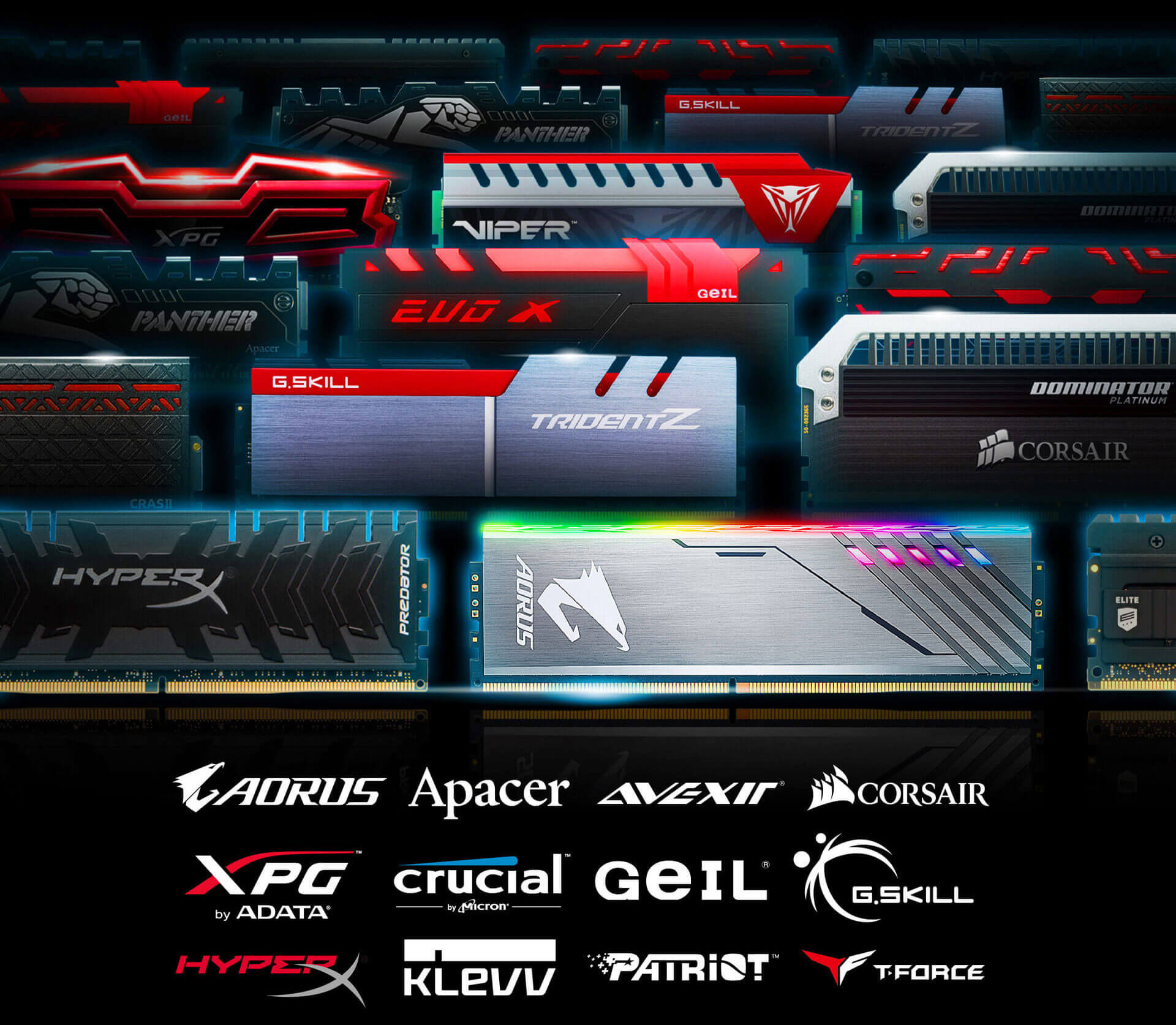

1000개 가량 DDR4 메모리의 호환성 테스트 완료
AORUS는 글로벌 유명 메모리 업체와 긴밀하게 협력하면서 소비자 반응이 좋은 메모리 제품이 AORUS 메인보드와 호환되어 최고의 성능이 작동되도록 했다. 이를 위해 AORUS 연구팀은 1000개 이상 DDR4 메모리의 호환성 테스트를 완료해 AORUS 메인보드 아키텍처가 최고의 성능을 작동하도록 했다.
![](images/ddr_1920.jpg)
![](images/righticon.png)

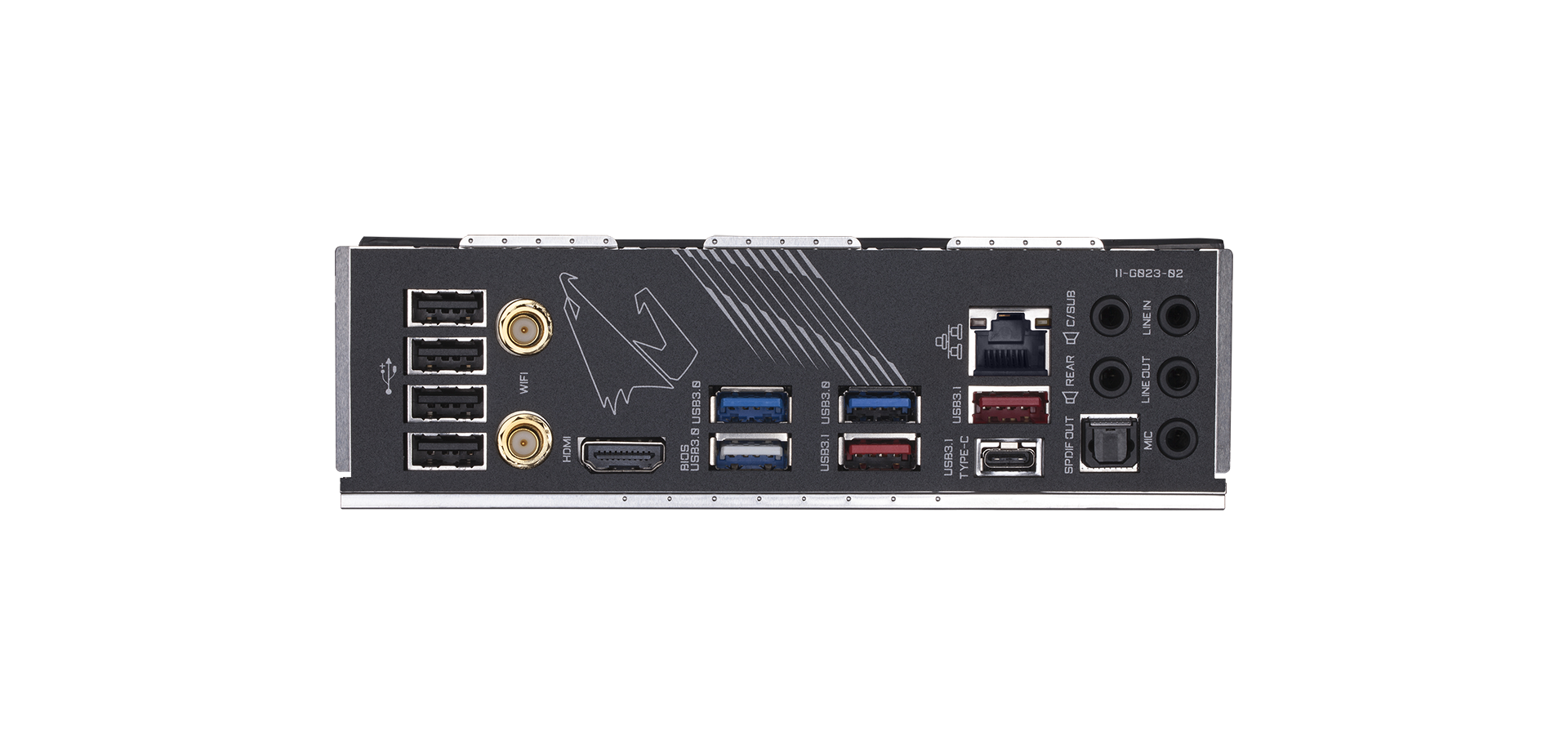

차세대 연결
하이엔드 제품은 미래 규격에 대비해, PC를 신기술과 발걸음을 같이 할 수 있게 해준다. X570 AORUS 메인보드는 모든 차세대 네트워크, 저장 및 WIFI 연결 등을 제공하여 더욱 빠르게 작업할 수 있게 해준다.
Intel® WiFi 6
AORUS 안테나
Intel® GbE LAN
USB Type-C™
HDMI 2.0
![](images/mainsec04.jpg)

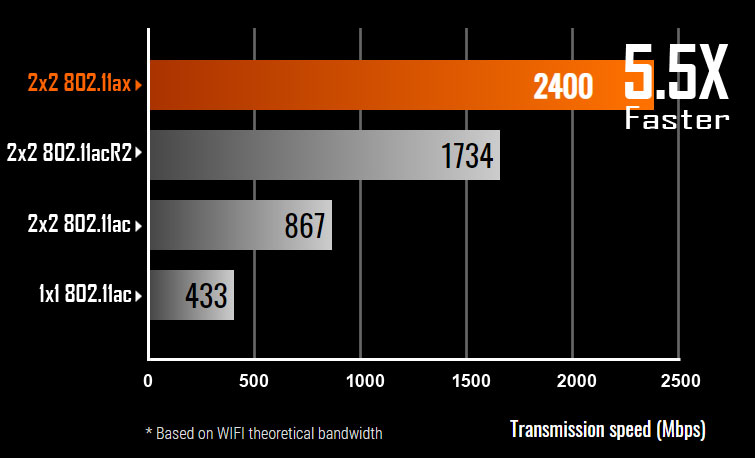

새로 출시된 Intel® WiFi6 802.11ax + BT 5 모듈
Intel® 무선 솔루션은 802.11ax를 지원, 기가비트 무선 성능을 제공하며 최대 2.4Gbps의 속도를 제공하므로, 원활한 비디오 스트리밍, 향상된 게임 경험을 제공하며 또한 안정성이 더 낫고 끊김 현상을 크게 줄였다. 또한 Bluetooth 5는 BT 4.2보다 4 배 빠른 전송 속도를 제공한다.
WiFi 6의 강점:
- 802.11ac 1x1 *보다 5.5배 높은 데이터 처리량.
- 4 배 커진 네트워크 용량으로 네트워크의 정체를 크게 완화한다. 특히 많은 장치가 동시에 네트워크에 연결할 때에도 연결이 지체되는 일이 없다.
- 네트워크의 효율을 향상시켜 사용자가 편리하게 사용할 수 있게 했다.
2400
1734
867
433
![](images/faster5.5.png)
전송속도(Mbps)
* 무선 인터엪 이론 대역폭에 기반함
![](images/cnvismall.jpg)

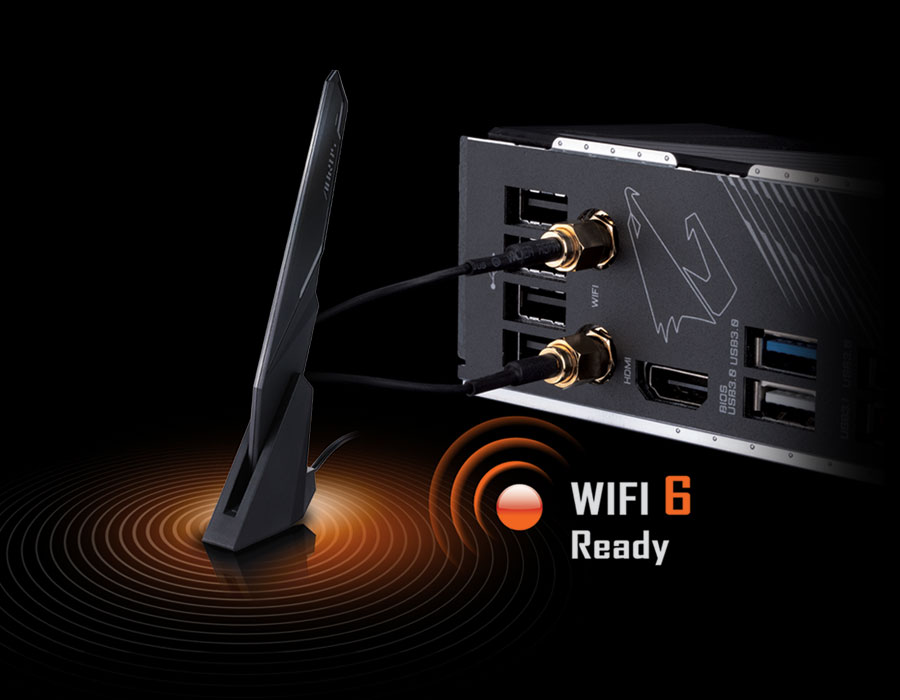

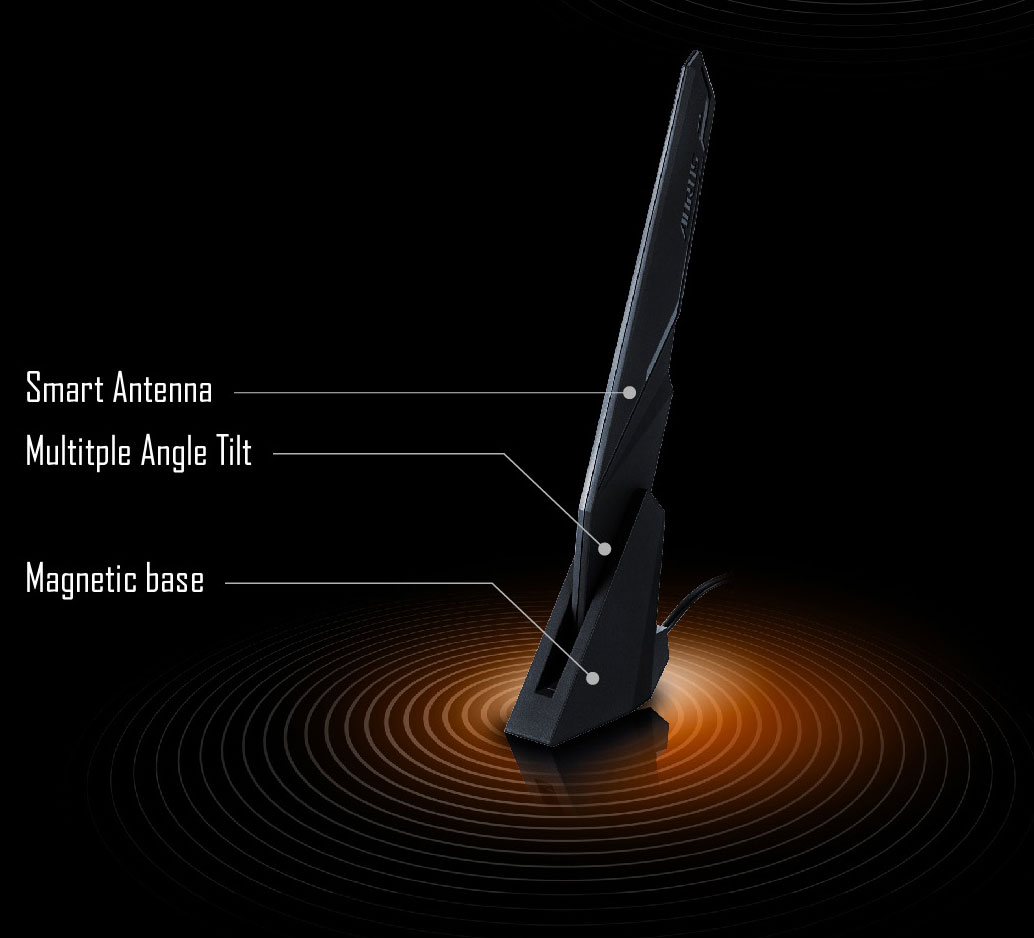

AORUS 듀얼 안테나는 더 좋은 네트워크 신호를 제공
- 새로운 안테나 디자인은 802.11ax/ac 2.4Ghz 및 5Ghz 듀얼 밴드를 지원
기존의 디자인과 비교해볼 때, 새로운 안테나가 더 좋은 신호강도를 제공한다.
- AORUS Antenna는 스마트 안테나 기능을 탑재, 최고의 WIFI 전송을 제공한다.
- 최고의 신호 강도 방향과 위치를 얻기 위한 다중 각도 기울기 및 자성 베이스.
Intel® GbE LAN, cFosSpeed 인터넷 가속 프로그램
Intel® GbE LAN은 cFosSpeed 네트워킹 관리 소프트웨어의 첨단 기술을 탑재, 복잡한 LAN 환경에서 더 빠르게 반응하도록 핑 시간을 낮게 유지함으로써 네트워크를 개선했다. 그리고 어플리케이션 계층에서 네트워크 트래픽 패키지를 모니터링하여 특정 어플리케이션의 인터넷 반응속도를 빠르게 했다.
![](images/cfos-speed-lan.jpg)
전면 USB 3.2 Gen2 Type-C™ 커넥터
AORUS 게이밍 메인보도는 신세대 USB 3.2 Gen2 커넥터를 내장, 미래 지향적인 PC 케이스와 호환되도록 디자인되었다. 새로운 USB 3.2 Gen2커넥터가 제공되면서, USB 3.2 Gen2 장치를 연결하여 데이터 전송을 쉽게 할 수 있거나 새로운 USB 3.2 Gen2 모바일 장치를 고속 충전시킬 수 있다.
네이티브 Intel® USB 3.2 Gen2 인터페이스
![](images/USB31Gen2port.jpg)
미래로 연결- USB Type-C™

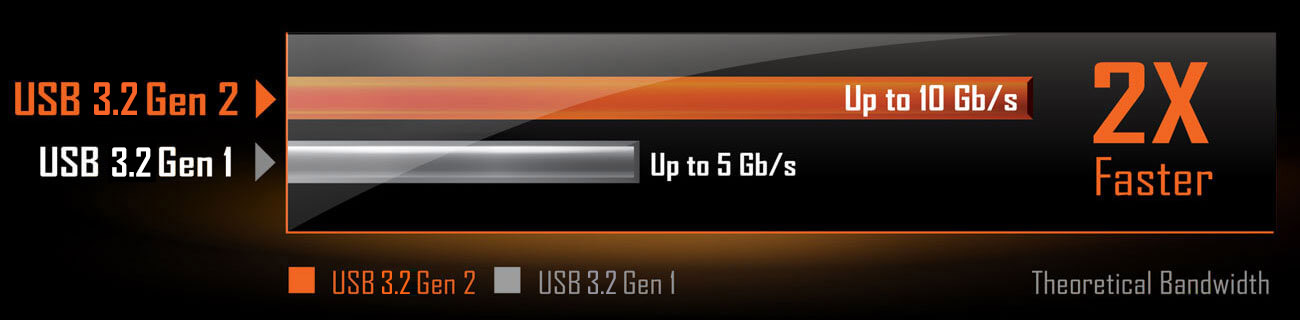

최대 10Gbps의 속도를 제공하는 AMD 네이티브 USB 3.2 Gen2 컨트롤러는 기존의 USB와 비교해보면, USB 3.2 Gen2은 2배의 전송 주파수를 제공할 뿐만 아니라 USB 2.0 및 3.2 Gen1과도 양방향 호환된다. 특히 USB 3.2 Gen2은 무방향성의 최신 기술을 보유한 USB Type-C™ 및 보통의 Type-A와 호환되어 외장형 장치를 훨씬 간편하게 사용하여 응용 범위가 매우 광범위하다.
![](images/USB31Gen2.jpg)
![](images/righticon.png)

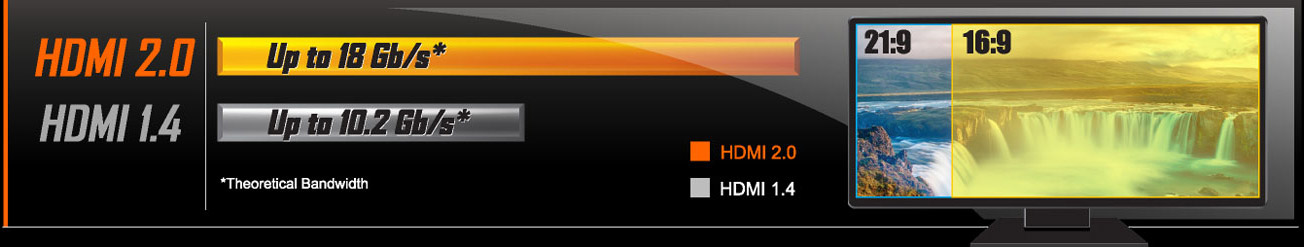

4K/60P/21:9/HDCP 2.2을 지원하는 HDMI 2.0
![](images/hdmi_port.png)
HDMI 2.0는 HDMI 1.4과 양방향 호환할 수 있어 최대 18 Gb/s의 전송폭을 제공한다. 이 전송폭과 속도는 기존 규격의 2배에 해당된다. 전송폭이 큰 강점은 동시에 다수의 스트리밍 동영상을 전송할 수 있으며 21:9의 네이티브 동영상 촬영 비율의 스크린 전송도 지원하여 최고의 시청각을 감상할 수 있게 해준다.
![](images/hdmi20.jpg)
* 비고: 이 출력 기능은 Picasso 및 Raven Ridge CPU만 지원합니다.
