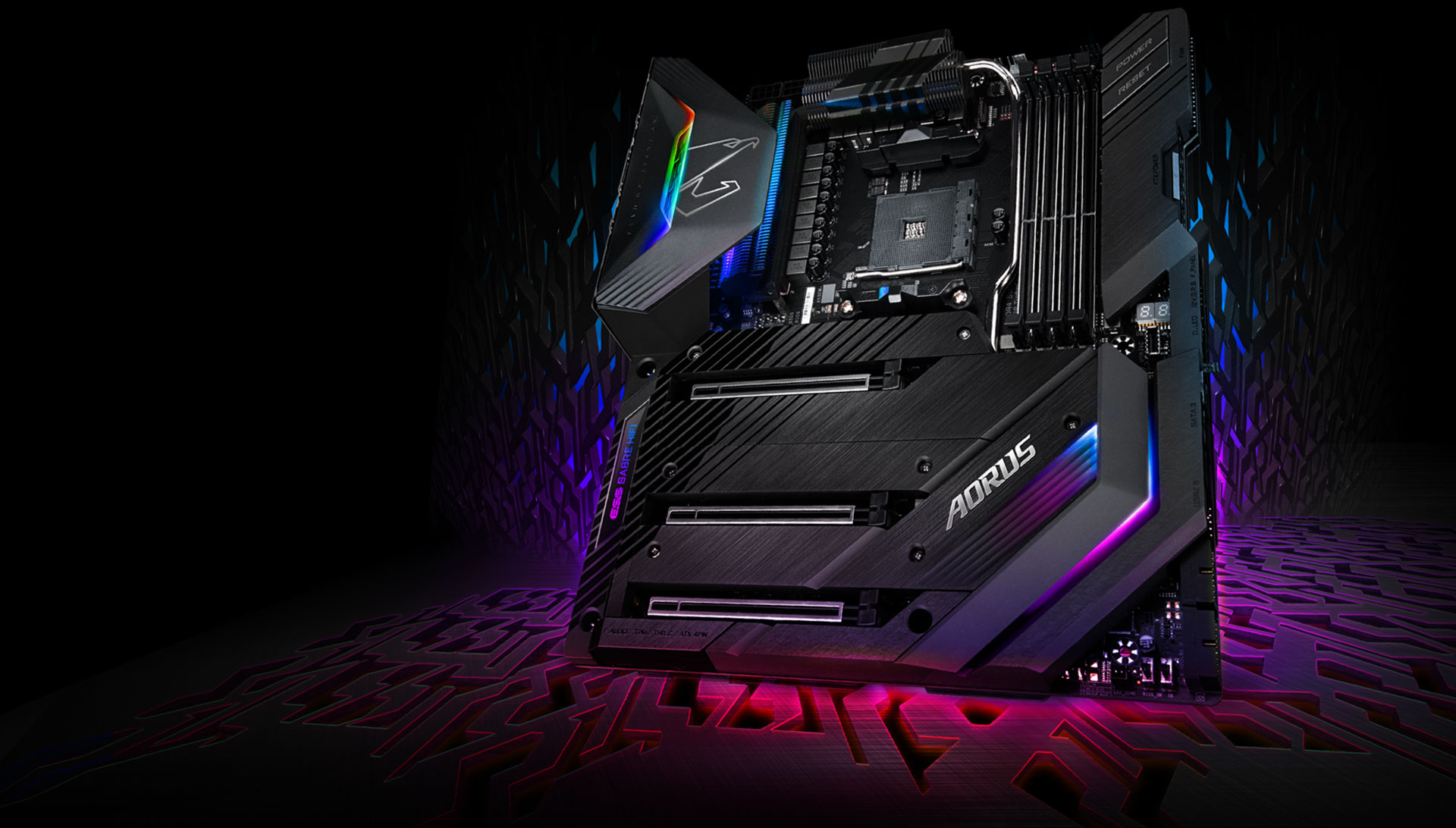

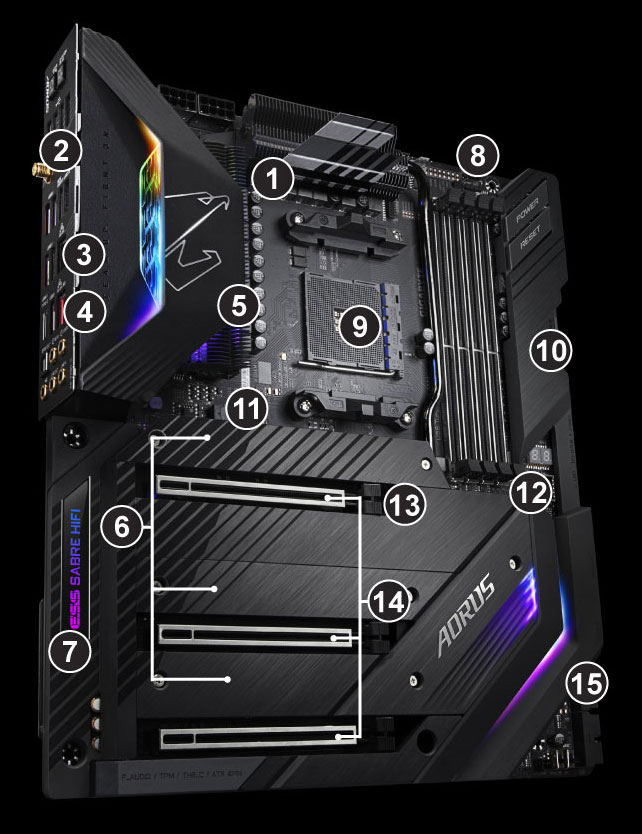

X570 AORUS XTREME

디렉트 16페이즈 Infineon 디지털 VRM

• 8레이어 소모가 적은 PCB 및 PCIe 4.0에 최적화
• 구리함량 2배 PCB

Intel^® WiFi 6 802.11ax 2T2R & BT 5, 고성능 AORUS 안테나 2개 번들 증정

Intel^® i211AT GbE LAN

• cFosSpeed 인터넷 가속기

AQUANTIA^® 10GbE BASE-T LAN

써멀 반응 아머 디자인

• Fins-Array
• 직접 접촉하는 히트 파이프
•5 W/mK LAIRD 열전도 패드
• NanoCarbon Baseplate
• M.2 방열판 3개

M.2 커넥터 3개

• PCIe 4.0/3.0 x4
• 써멀 가드 3개 탑재

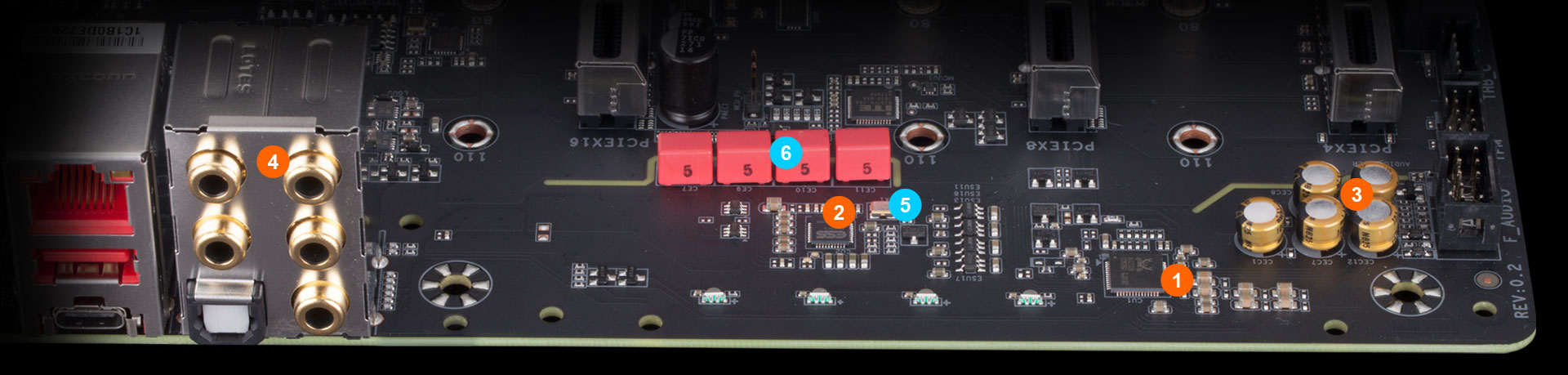

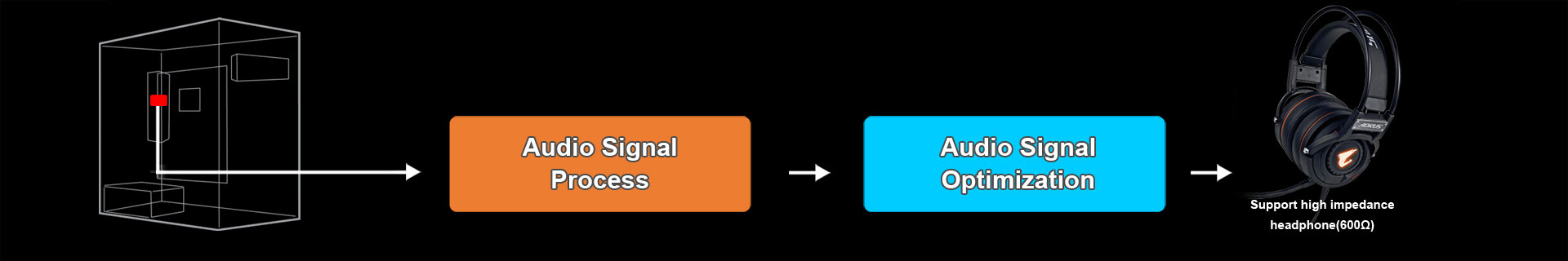

AMP UP 오디오

• ALC1220-VB 오디오

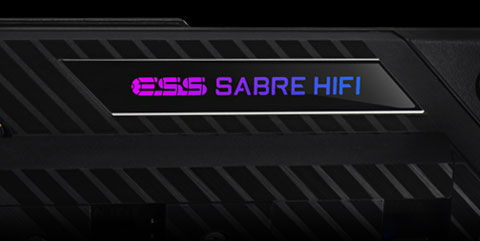

• ESS 9218 SABRE DAC
• 애호가가 열광하는 하이엔드 오디오 커패시터
• 도금 오디오 잭

RGB FUSION 2.0

•2개의 Addressable LED 헤더
•2개의 RGB LED 헤더
• RGB FAN COMMANDER

AMD Ryzen™ 시리즈 CPU 지원

• 듀얼 채널 DDR4, 울트라 듀러블 메모리 아머를 내장한 4개의 DIMMs

솔리드 핀 파워 커넥터

• 1개의 24-pin ATX 파워 커넥터
• 2개의 8-pin ATX 12V 파워 커넥터
• 1개의 6 pin PCIe 파워 커넥터

교체 가능한 DualBIOS™

• Q-Flash Plus
• DualBIOS 스위치

전면 USB 3.2 Gen2 Type-C™ 커넥터

PCIe 4.0 Turbo B-Clock 칩

PCIe 4.0 x16 / x8 / x4

• 울트라 듀러블™ PCIE 아머(Armor) 3개

USB 고속 충전

AMD Ryzen™ 3000 시리즈 CPU 지원

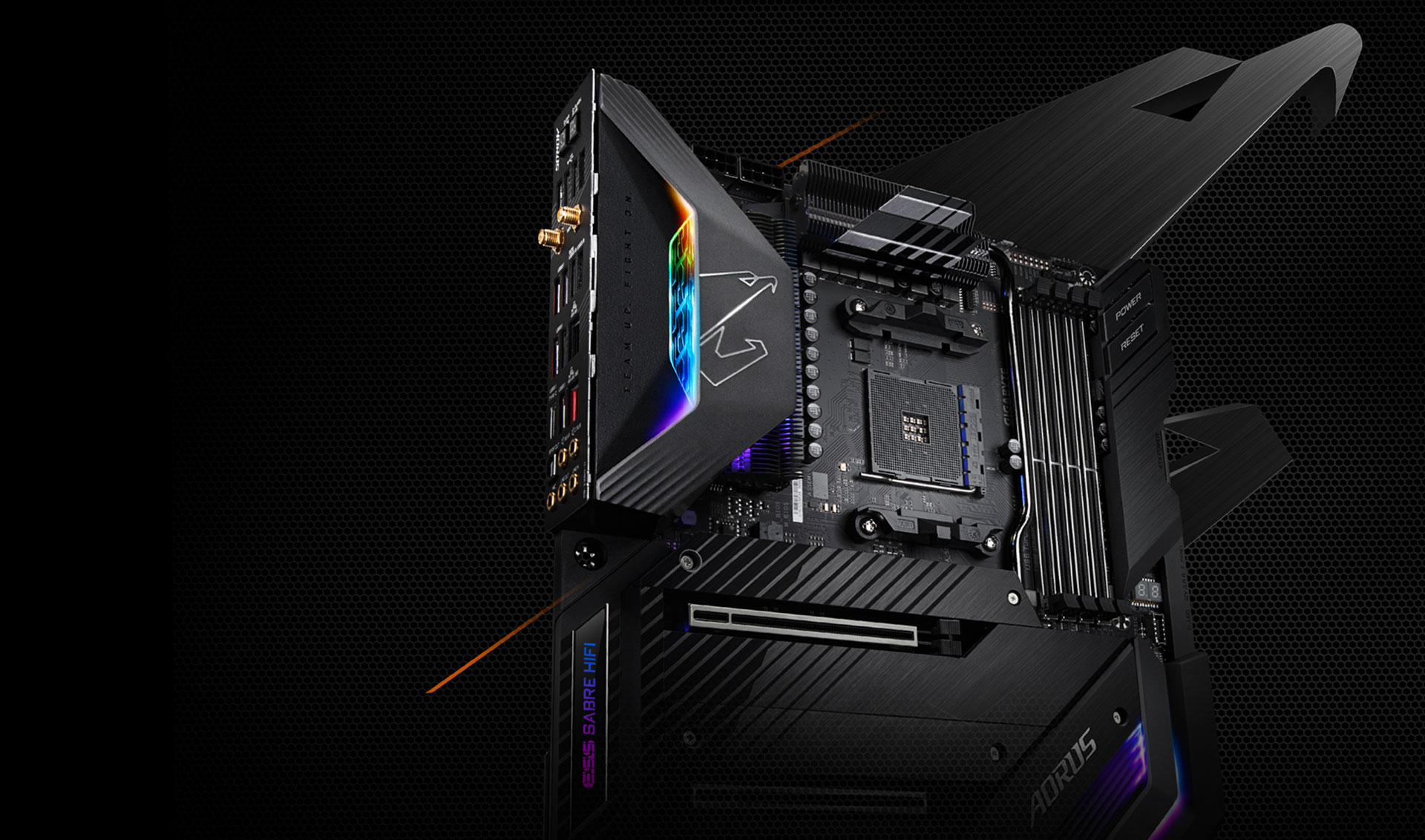

GIGABYTE X570 AORUS 게이밍 메인보드는 AMD X570 칩셋을 탑재하고 3세대 AMD Ryzen™ 3000 시리즈 프로세서를 지원한다. 이 디자인을 경험해 본 사용자라면 GIGABYTE가 신제품 디자인에 얼마나 많은 노력을 기울였는지 알 수 있다. GIGABYTE X570 AORUS 게이밍 메인보드는 PCIe 4.0 및 USB Type-C™ 등 인터페이스, 고급 오디오, WIFI를 포함한 다양한 기능을 내장하고 있어서, 성능과 오디오와 데이터 전송에 대한 사용자의 니즈를 충족시켜 준다. 또한 새로운 전원 설계 역시 AMD의 최신 AM4 플랫폼 및 3세대 및 2세대 AMD Ryzen™프로세서의 성능 및 기능을 극대화하여 최고의 게이밍 플랫폼이라 할 수 있다.

AMD StoreMI 기술

GIGABYTE X570 메인보드는 AMD StoreMI 기술을 탑재하여 PC의 잠재력을 극대화 해준다. AMD StoreMI는 기존의 저장 장치 성능을 제고하여 시작 시간을 단축, PC 실행을 전반적으로 빠르게 했다. 사용하기 쉬운 프로그램을 통해 SSD의 속도와 HDD의 기존 하드웨어의 대용량을 하나의 저장 장치로 통합하여 읽기/쓰기 속도를 향상시켜, SSD의 성능에 버금가도록 하여 PC 저장 성능을 크게 강화, 고성능 PC로 변신시켜 준다.

AMD StoreMI의 특징:

• HDD와 기존의 HDD를 통합하여 PC를 빠르게, 부드럽게, 간단하게 실행
• PC 시작에서 프로그램 실행까지, PC 반응속도 짧아짐
• 별도의 비용 없이 하나의 디스크로 SSD 성능과 HDD 용량을 모두 갖춤
• 인공지능 학습 시스템을 통해 사용자의 PC 사용 패턴을 로그로 남겨, 빠르게 주요한 파일을 읽어 들임

자세한 정보는 AMD 공식 홈페이지를 참고하십시오: https://www.amd.com/zh-hant/technologies/store-mi

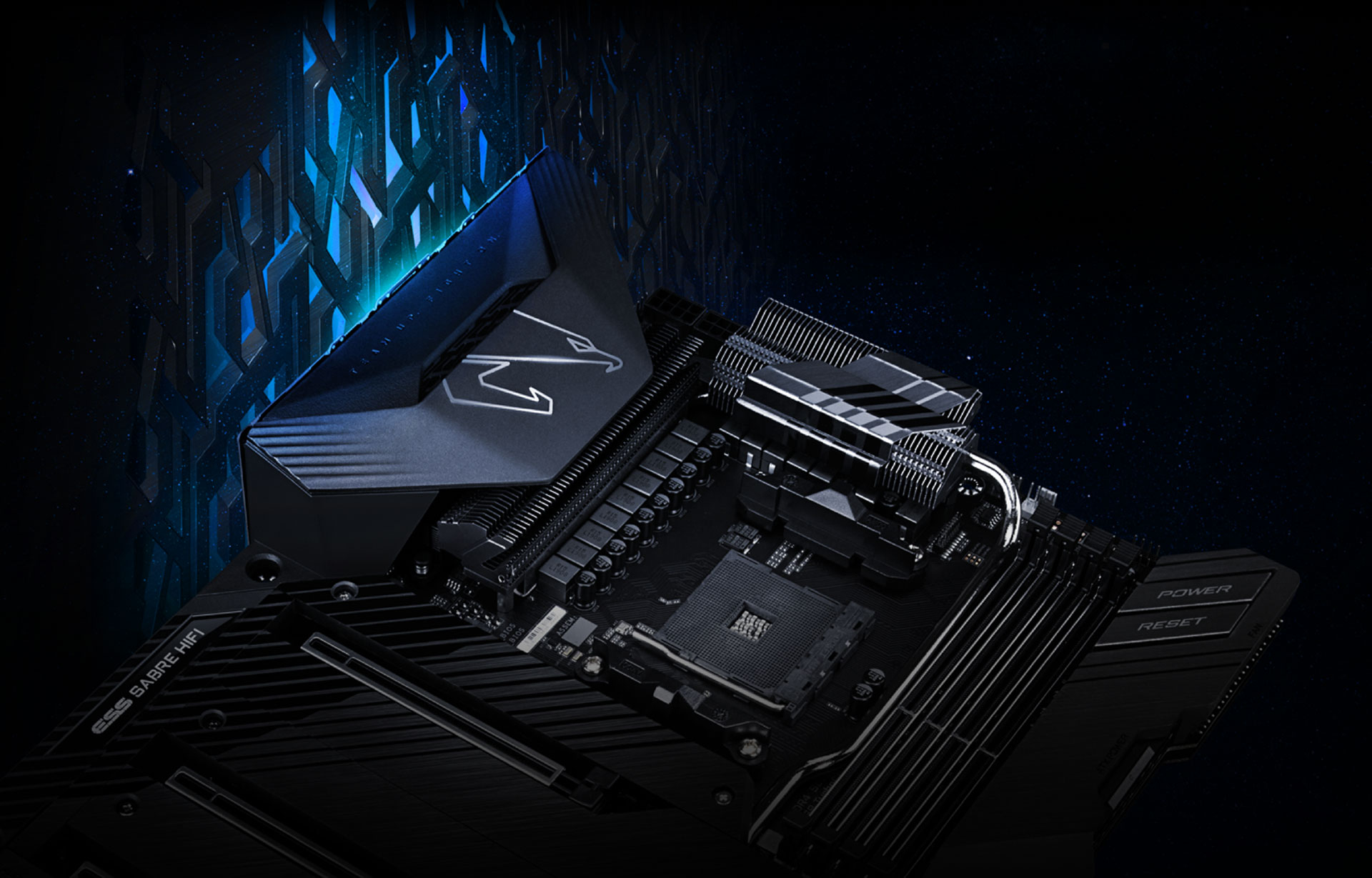

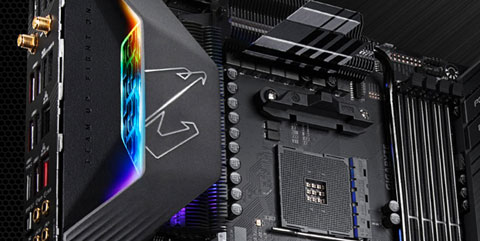

익스트림 파워 디자인

3세대 AMD Ryzen™ 프로세서의 잠재력이 최대한 발휘되려면 최적의 프로세서 전원 설계가 탑재된 메인보드가 있어야 한다. 최고 품질의 컴포넌트와 GIGABYTE의 연구개발을 통해, X570 AORUS XTREME은 새로운 프로세서의 막강한 성능을 제어할 수 있는 익스트림한 메인보드로 자리잡았다.

익스트림 파워 디자인

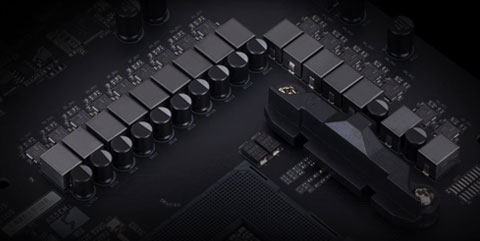

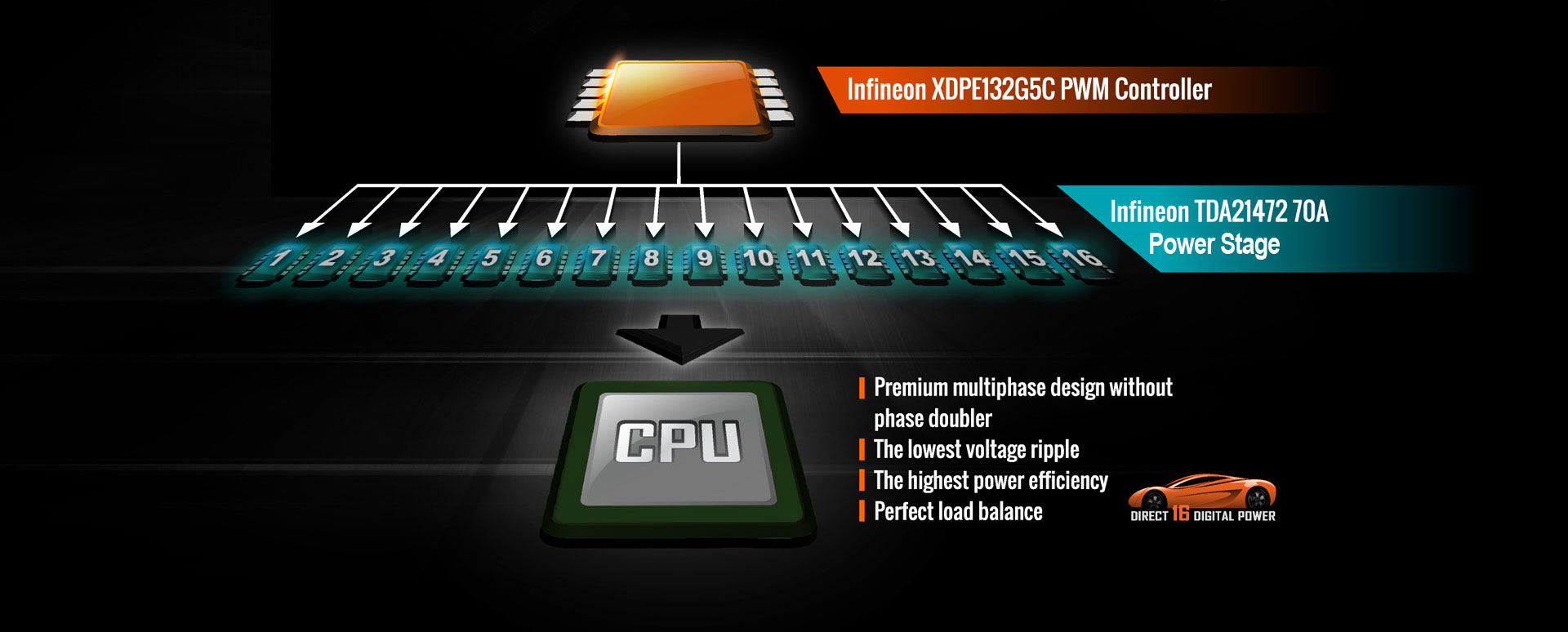

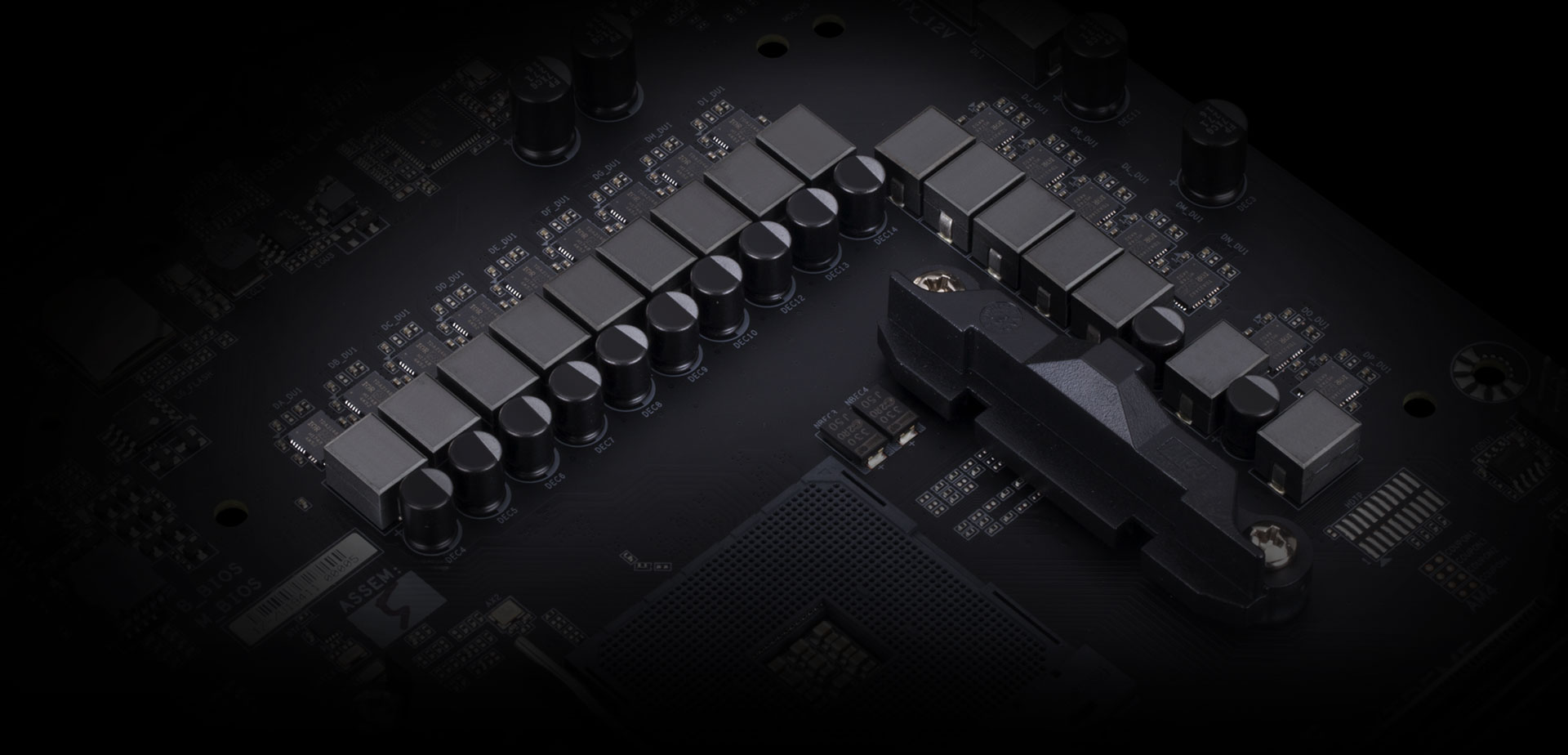

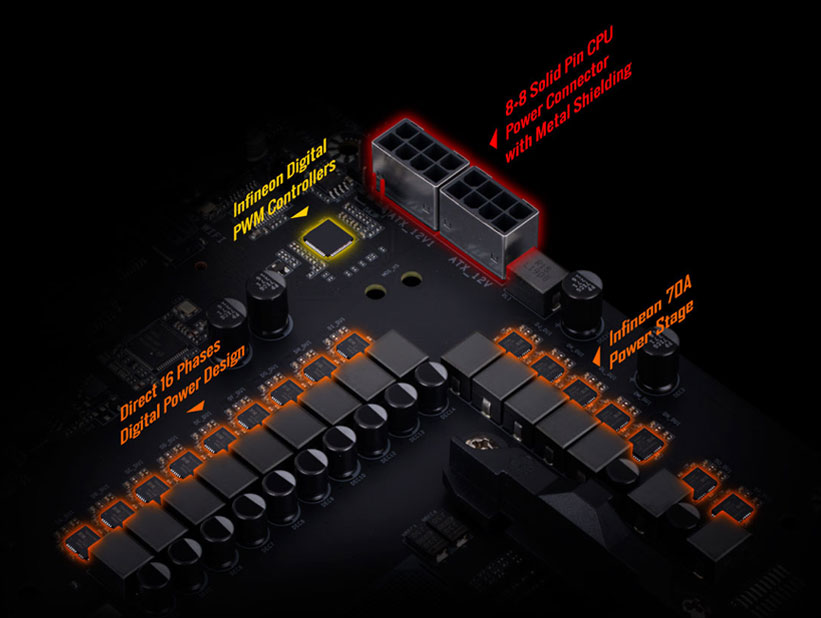

디렉트 16 페이즈 All 디지털 PWM

파워 아키텍처

구리 함량 2배인 PCB

파워 효율 및 전압 리플 그래프

GIGABYTE의 독자적인 구리 2배 PCB 설계는 전원부 페이즈 및 컴포넌트 사이에 충분한 전력을 제공, 일반적으로 부하가 높은 전력 수요를 제어하여 CPU 주변의 중요한 컴포넌트에 전원을 공급할 때 생기는 고열을 크게 줄일 수 있다. 메인보드가 오버클럭을 실행할 때 증가된 필요 전력을 처리할 수 있느냐는 매우 중요한 과제이다.

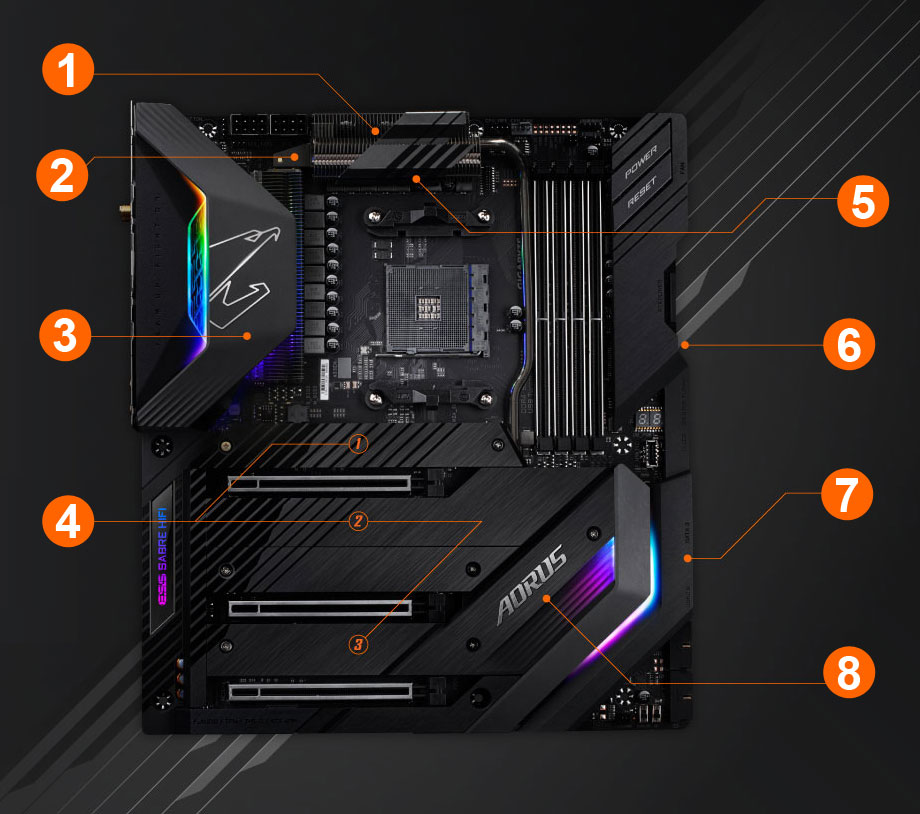

써멀 반응 아머 디자인

X570 AORUS XTREME는 이전에 없었던 혁신적인 쿨링 디자인을 채용하여, 파워모듈, CPU, 칩셋,SSD 등 컴포넌트가 과부하 실행 또는 게이밍에서도 안정성과 저온 상태를 유지할 수 있게 했다.

써멀 반응 아머 디자인

열처리 설계

직각을 이룬 커넥터

나노카본 베이스플레이트

노이즈 감지

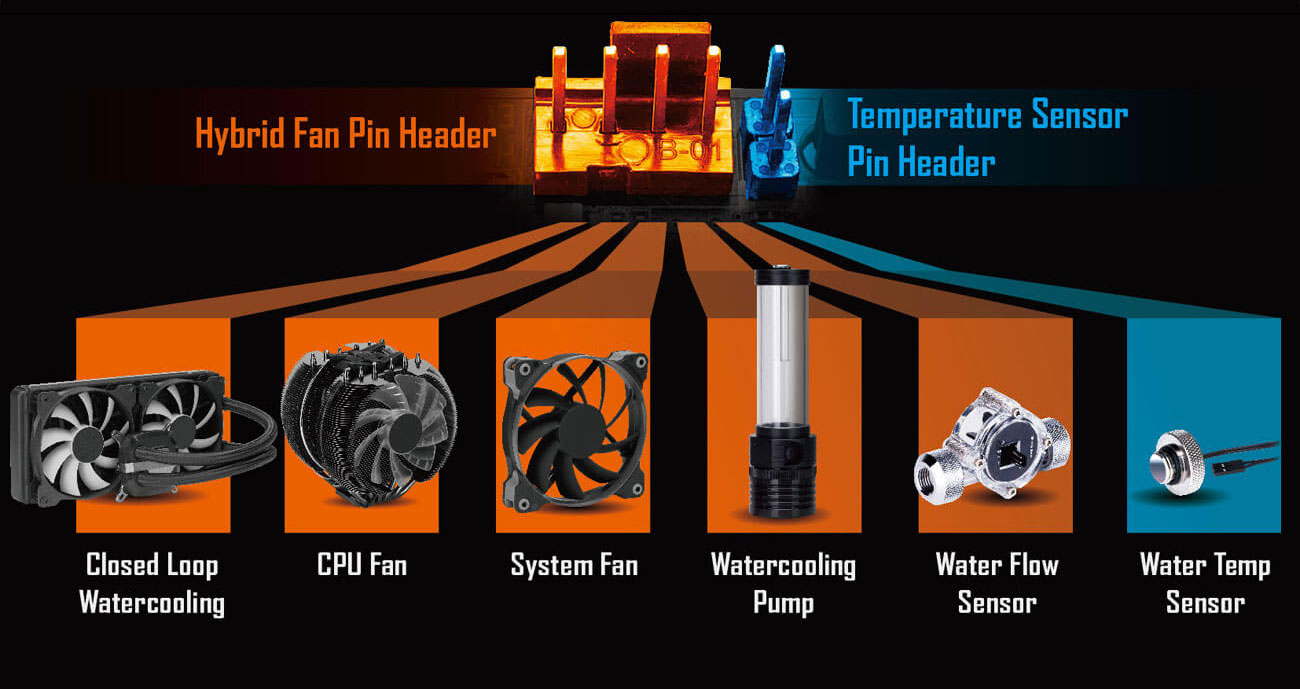

16개의 하이브리드 팬 헤더

1. Fins-Array

동일한 사이즈의 기존 히트싱크와 비교해볼 때, Fins-Array 방열 면적이 300% 확대되었다.

2. 직접 접촉 방열 파이프

방열파이프가 직접 PowlRstage 및 X570 칩셋과 접촉하고, Fins-Array 방열판과 X570 칩셋 써멀가드 사이의 고열을 전도한다.

3. 알루미늄 커버

IO 알루미늄 커버는 트렌디하면서도 쿨링효과가 뛰어나다.

4. PCIe 4.0 M.2 히트싱크 3개

확대된 M.2 히트싱크는 차세대 PCIe 4.0 SSD가 작동 중에 고열로 인에 성능이 떨어지는 것을 방지할 수 있다.

5. 열전도계수가 높은 열전도 패드

두께 1.5mm, 5W / mK인 LAIRD 열전도 패드를 사용하여, 동시에 일반적인 열전도 패드보다 2.7배 증가한 고열을 전도한다.

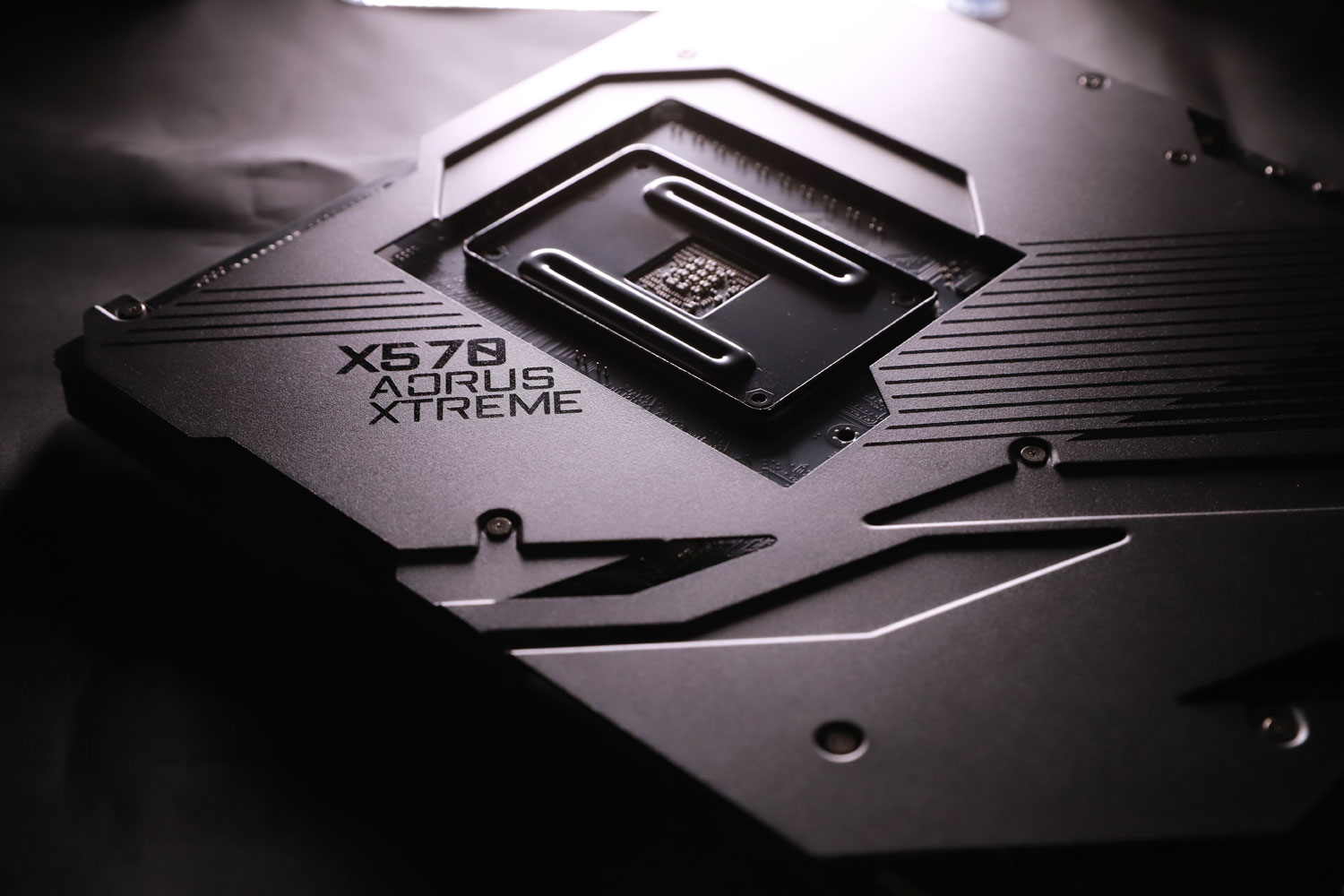

6. 나노카본 베이스 플레이트

나노 카본 (NanoCarbon) 레이어층은 높은 열전도 패드를 더해 쿨링 효과를 강화한다.

7. 직각 커넥터

X570 AORUS XTREME 메인보드는 90퍼센트 이상의 커넥터가 90도로 설계되어 하드웨어를 설치할 때 케이블과 케이스 내부의 공기흐름을 원활하게 하는게 유리한다.

8. X570 칩셋 히드싱크

히트 파이프를 탑재한 멀티 레이어 히트 싱트로 구성되었고 Fins-Array 방열판과 연결한다. 이 복잡한 방열판은 X570 칩셋이 조용하게 작동하고 쿨링이 제대로 되게 해준다.

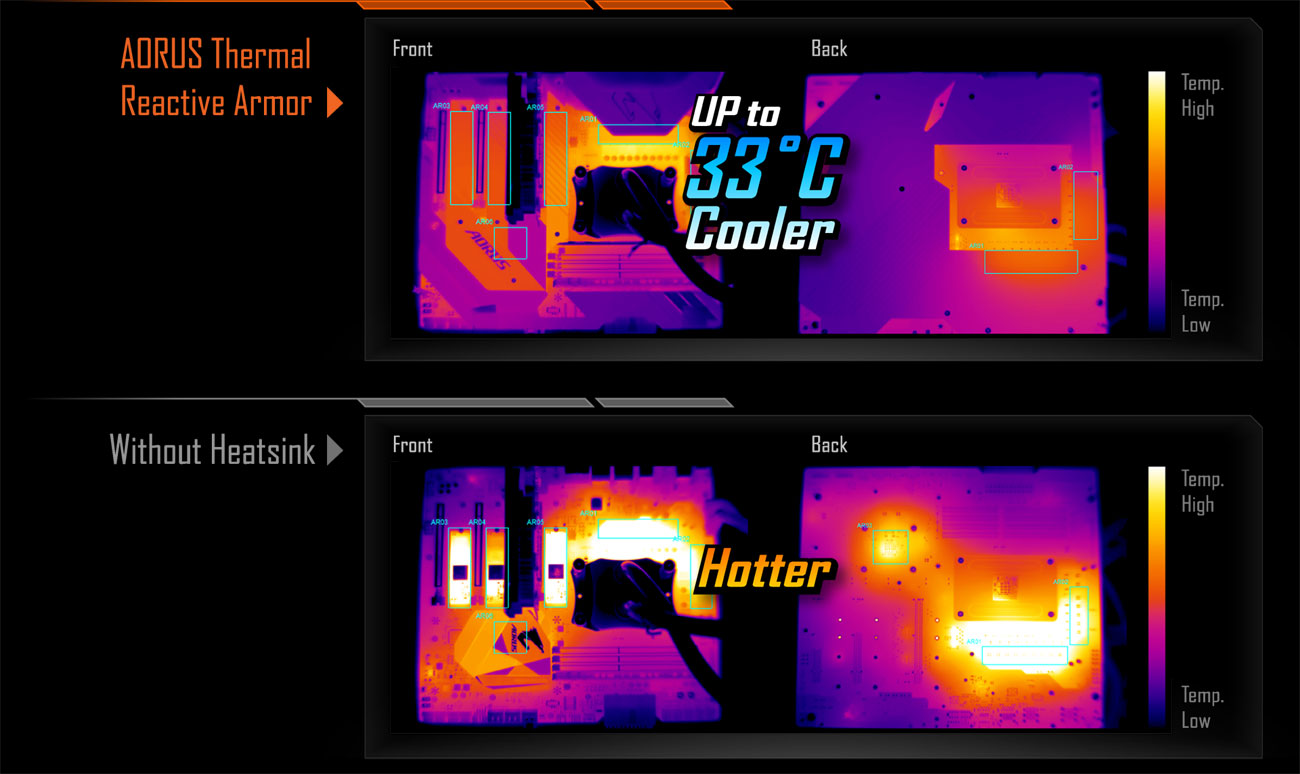

쿨링 성능

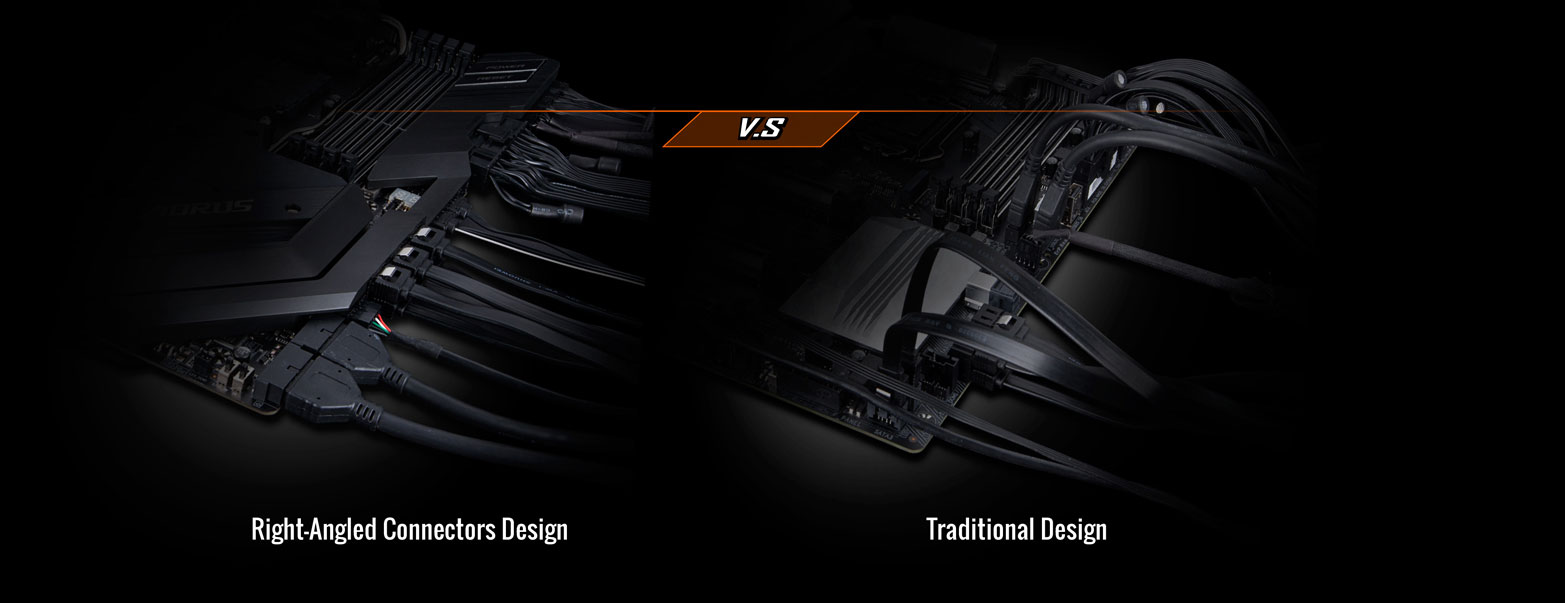

직각을 이룬 커넥터

X570 AORUS XTREME는 혁신적인 직각 커넥터 디자인을 채택했다. 메인보드에 내장된 90％의 커넥터와 연결장치가 90도 직각으로 PCB 단측에 배치했다. 이런 새로운 디자인 덕분에, 사용자는 PC를 조립할 때 손쉽게 케이블을 정리할 수 있고 케이스 내부의 공기 흐름도 원활하게 유도하여 PC 전체의 쿨링 성능을 강화했다.

알루미늄 베이스 플레이트는 기존의 철 베이스 플레이트를 대체하여 열전도성을 3배 향상시켰다.
정전기 흡착 처리를 통해 나노카본 (NanoCarbon)의 얇은 층이 금속 베이스 플레이트에 코팅되어 복사 쿨링 성능을 강화한다.
방열 파이프는 높은 열전도 패드를 사용하여 베이스 플레이트의 PWM에서 발생한 고열을 베이스 플레이트에 전달시키고 나노카본 코팅막의 방열 성능이 더해져 전체적인 쿨링 효과가 강화되었다.
PCB 후면의 PWM의 온도를 10% 효율적으로 낮추어 준다.

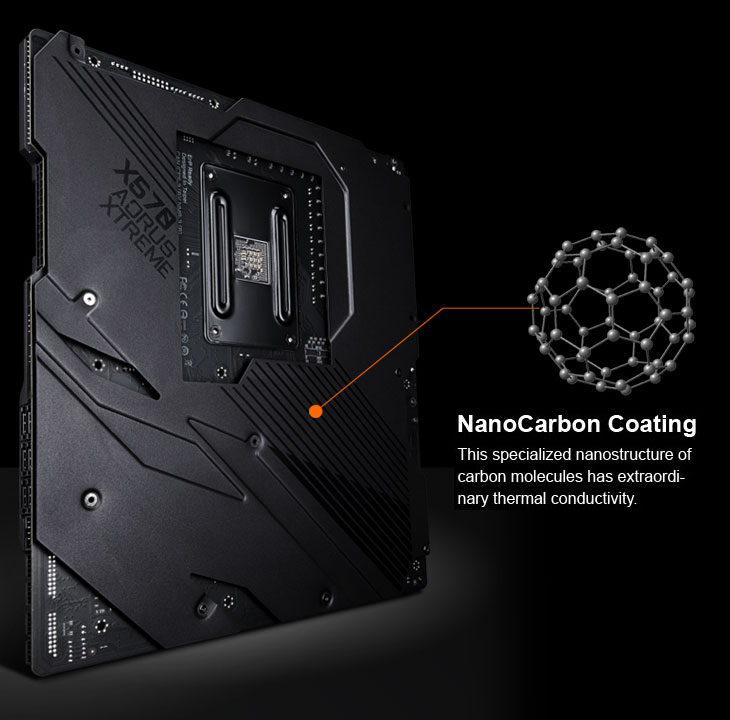

나노카본 베이스 쿨링 코팅 레이어

특수한 카본 분자의 나노 구조는 뛰어난 열전도성을 갖고 있다.

노이즈 감지

새로운 노이즈 감지 기능을 사용하면, 팬, CPU 쿨러, 그래픽 카드 등 모든 장치의 노이즈 레벨을 실시간으로 모니터링 할 수 있어, 팬의 회전 속도가 얼마나 빨라야 하는지 정할 수 있다. 번들로 제공하는 노이즈 감지 케이블에는 녹음 기능이 포함되지 않으며 사생활을 보호하면서 음압을 감지할 뿐이다.

탁월한 성능

더 좋은 성능을 찾습니까? X570 AORUS XTREME의 익스티림한 성능 디자인은 PCIe 4.0를 탑재한 것 이외에도 고주파수 XMP 메모리 및 SSD를 과열으로부터 보호해 주는 기능 지원 등이 포함되어 PC의 전반적인 성능을 크게 강화했다.

탁월한 성능

PCIe 4.0

XMP 4400+

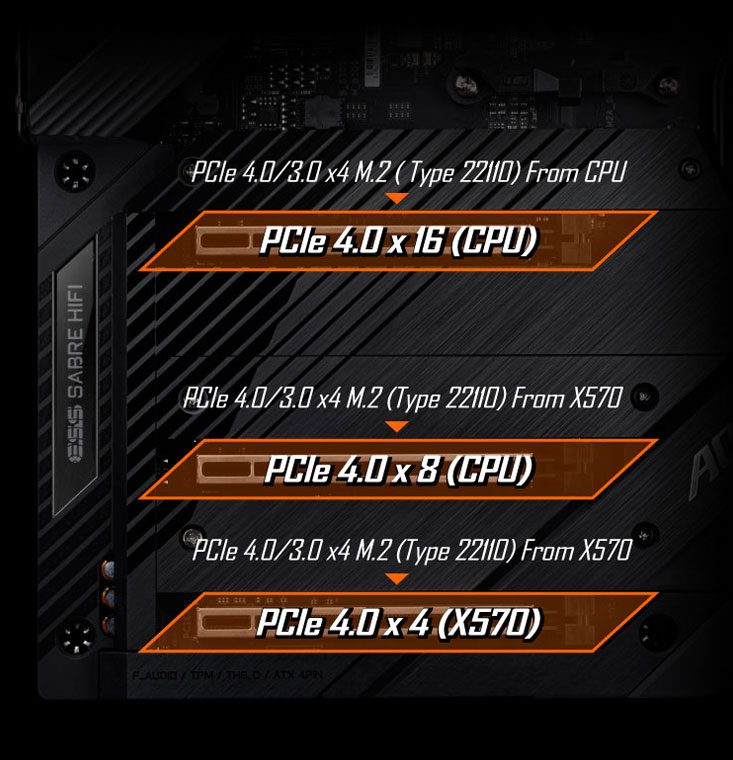

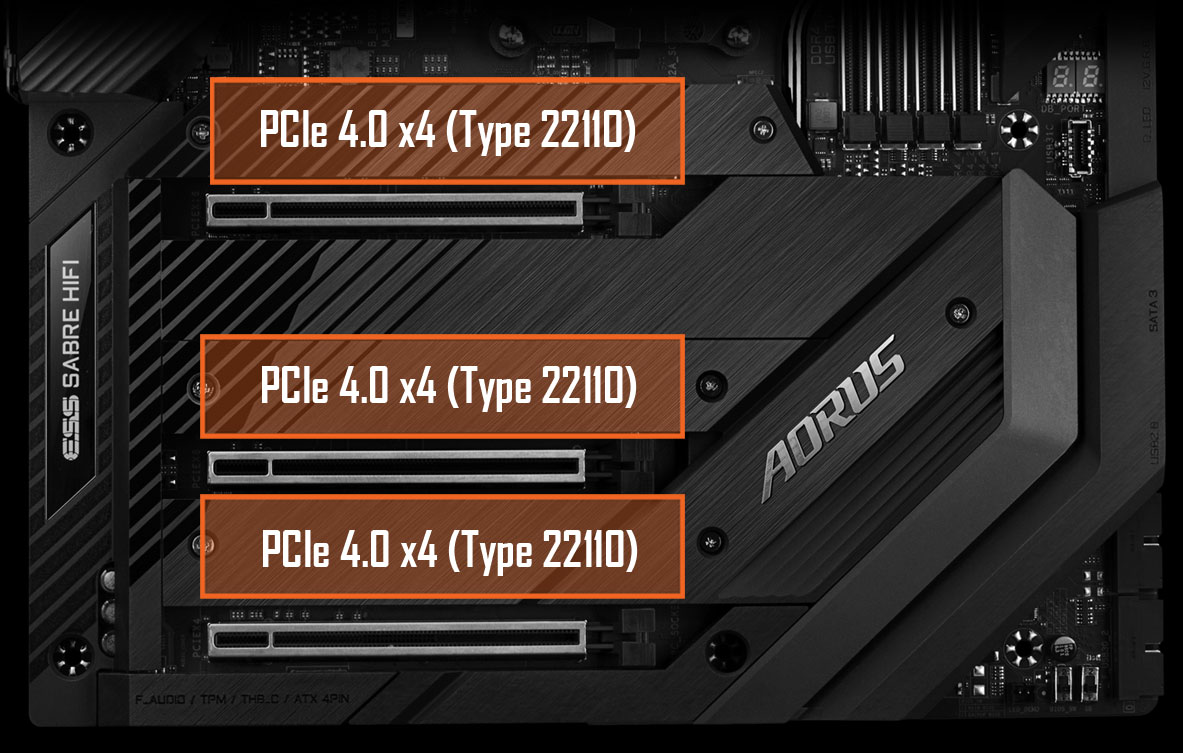

3개의 M.2 PCIe 4.0 x4

3개의 M.2 써멀 가드

3개의 NVMe PCIe x4 M.2 커넥터

AORUS 게이밍 메인보드는 최고의 저장 성능을 희망하는 사용자를 위해 최적의 M.2 기술을 제공한다.

RAID 0로 구성된 3개의 NVMe SSD

Gen4 x4 NVMe PCIe SSD의 성능 극대화

AORUS의 X570 메인보드는 업계 최고의 NVMe 저장 장치의 호환성을 제공하여 고용량 및 고성능을 원하는 게이머들에게 최고의 NVMe 저장 솔루션을 지원한다. 또한 AORUS의 독특한 회로 설계는 3개의 NVMe SSD RAID 0을 지원하여, 시스템의 데이터를 불러들일 수 있는 속도가 최대 9840 MB/s(Sequential Read 테스트 항목)으로, AORUS 메인보드가 유일한 익스트림 성능 PC가 될 것이다.

M.2 + M.2 + M.2

익스트림 성능
연속읽기속도: 9840 MB/s
연속쓰기속도： 8900 MB/s

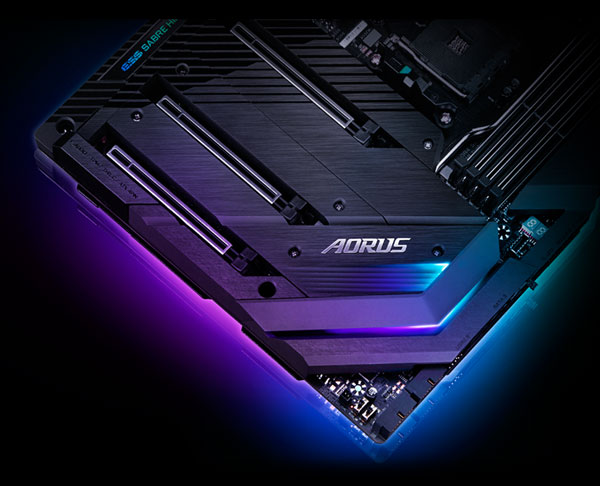

AORUS M.2 열처리 가드

고성능 M.2 NVMe SSD

GIGABYTE의 독특한 M.2 방열가드 아머 디자인은 PC의 안정성을 강화한 설계로서, PC 실행에서 발생되는 고열을 빠르고 효율적으로 처리, M.2 SSD의 실행 온도를 낮춤으로써 PC 작업 효율과 안정성을 강화했다.

온도 상승은 성능 저하를 일으킬 수 있다.

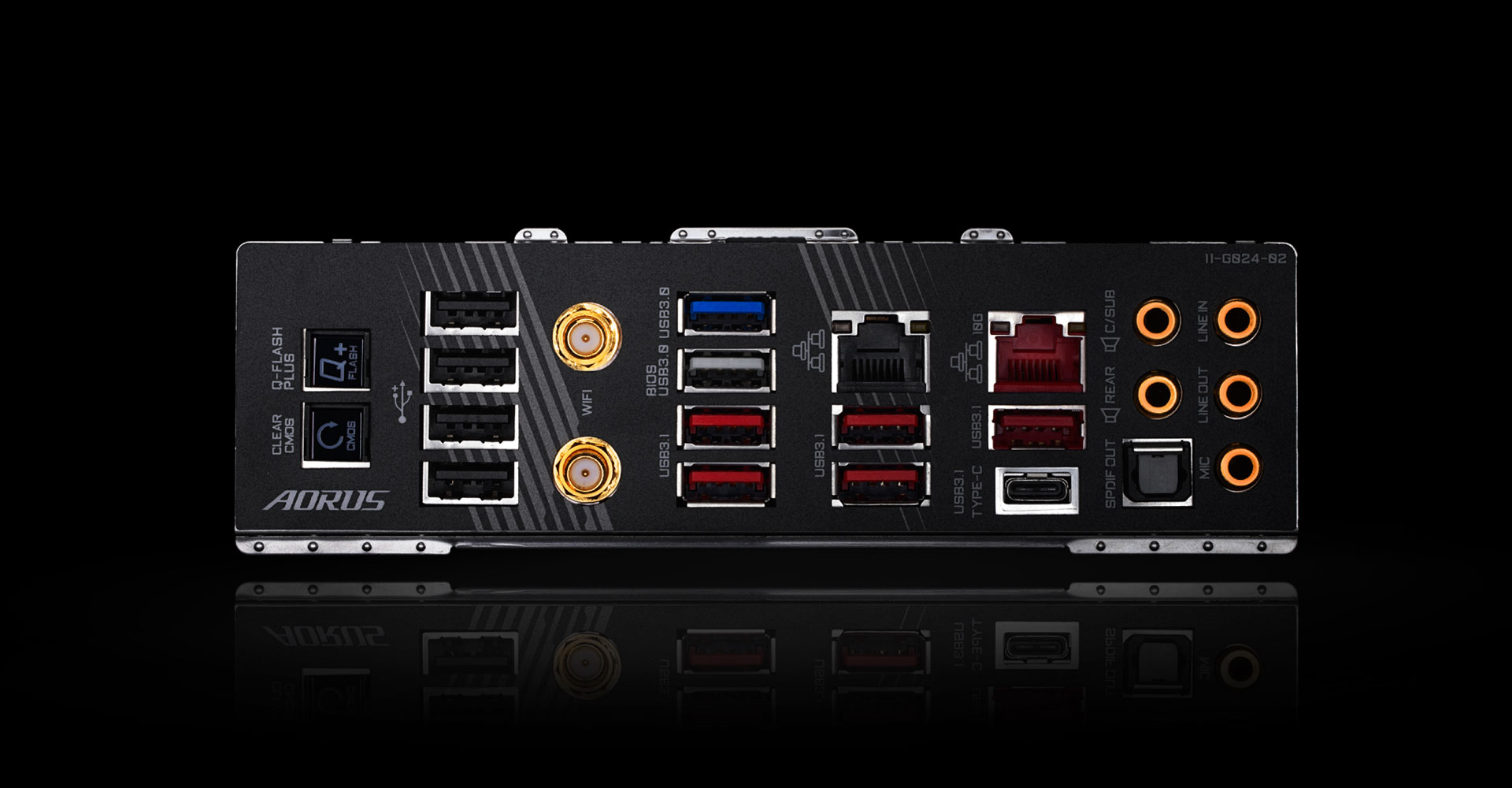

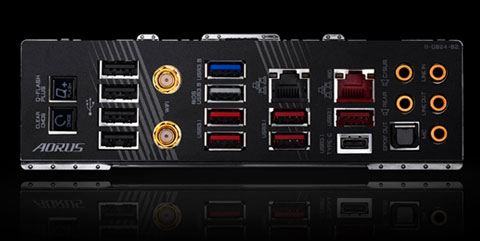

신세대 전송 인터페이스 내장

플래그쉽 제품은 미래의 규격에 대비하여, PC를 신기술과 발걸음을 같이 할 수 있게 해준다. X570 AORUS XTREME는 모든 차세대 네트워크, 저장 및 WIFI 연결 등을 제공하여 가장 빠르게 작업할 수 있게 해준다.

신세대 전송 인터페이스 내장

10 GbE Base-T LAN

WiFi 6 802.11ax

AORUS 안테나

USB TurboCharger

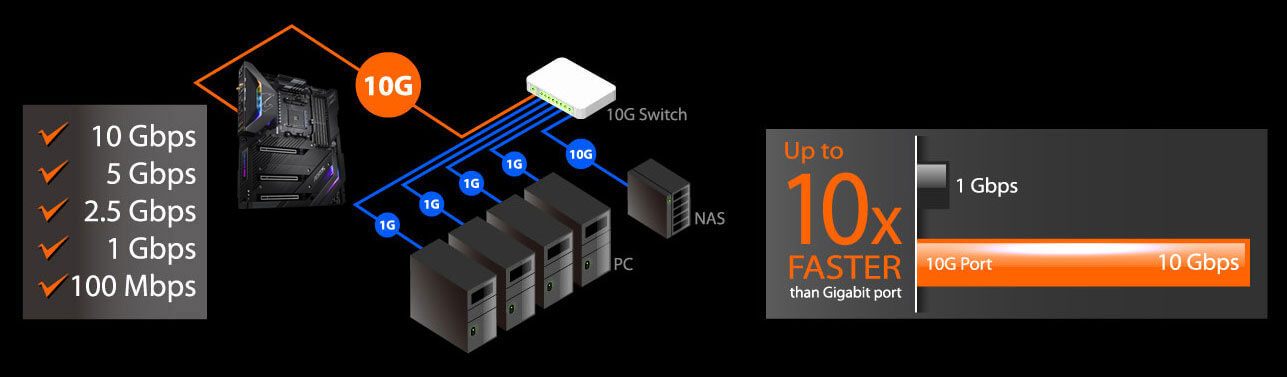

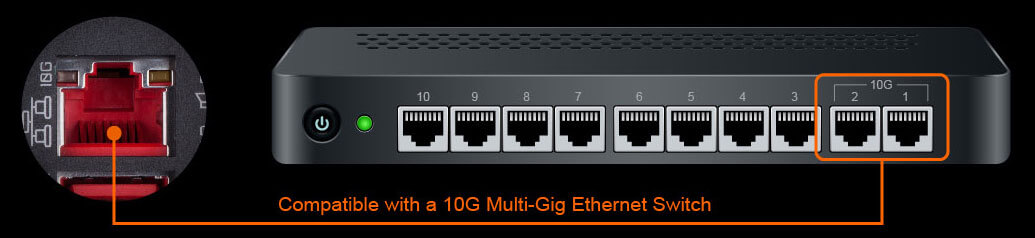

AQUANTIA^® 10GbE BASE-T LAN

신세대 Multi-Gig LAN 지원

AQUANTIA^® AQC107은 고성능, 호환성이 큰 LAN 컨트롤러로서, 10GBASE-T / 5GBASE-T / 2.5GBASE-T / 1000BASE-T / 100BASE-TX 등 인터넷 속도와 호환될 뿐만 아니라 최대 10GbE LAN의 인터넷 연결을 제공할 수 있으며 전송 속도는 일반적인 GbE LAN보다 10배를 빠르고 미디어 센터, 워크 스테이션 및 게이머의 초고속 인터넷 수요에 매우 적합하다.

Multi-Gigabit 지원

• 온라인 게임에 연결하는 속도가 더 빨라짐
• 5 / 2.5 / 1Gbps 네트워크와 쌍방향 호환
• re-wiring이 필요 없음

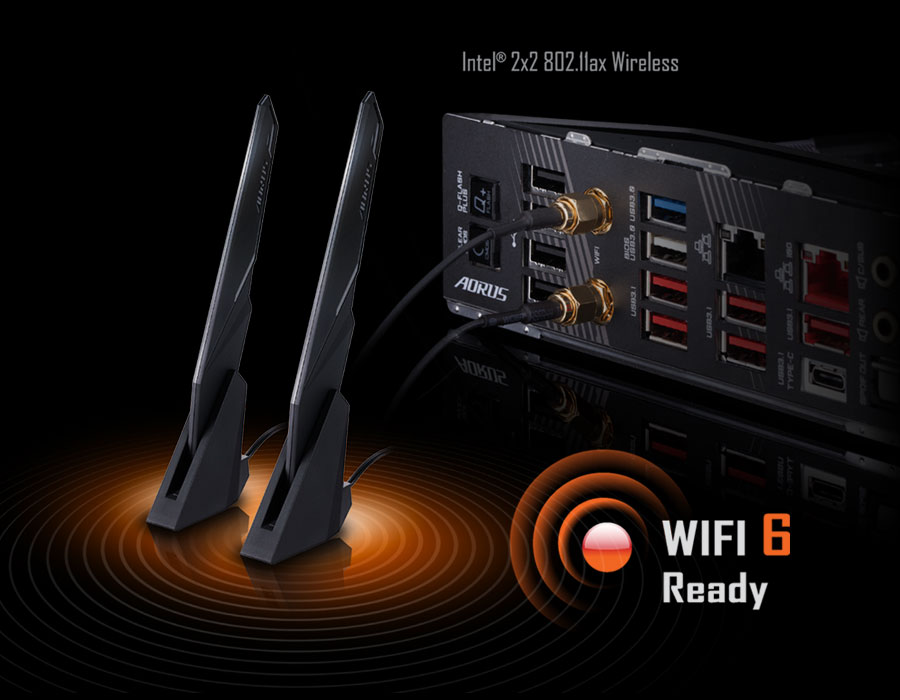

새로 출시된 Intel^® WiFi6 802.11ax + BT 5 모듈

Intel^® 무선 솔루션은 802.11ax를 지원, 기가비트 무선 성능을 제공하며 최대 2.4Gbps의 속도를 제공하므로, 원활한 비디오 스트리밍, 향상된 게임 경험을 제공하며 또한 안정성이 더 낫고 끊김 현상을 크게 줄였다. 또한 Bluetooth 5는 BT 4.2보다 4 배 빠른 전송 속도를 제공한다.

WiFi 6의 강점:

802.11ac 1x1 *보다 5.5배 높은 데이터 처리량.
4 배 커진 네트워크 용량으로 네트워크의 정체를 크게 완화한다. 특히 많은 장치가 동시에 네트워크에 연결할 때에도 연결이 지체되는 일이 없다.
네트워크의 효율을 향상시켜 사용자가 편리하게 사용할 수 있게 했다.

2400

1734

867

433

전송속도(Mbps)

* 무선 인터엪 이론 대역폭에 기반함

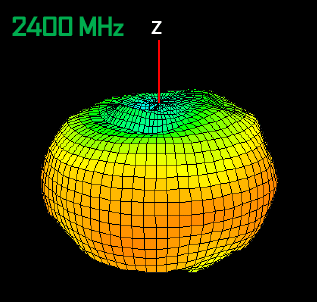

802.11ac 2.4GHz 및 5Ghz 주파수를을 지원하는 4dBi 시그널 게인(signal gain) 안테나
기존의 안테나에 비해 신호강도 2배 향상
2개의 안테나가 작동하여 스마트 안테나 기능을 통해 최고의 WIFI 신호를 잡을 수 있음
최고의 신호 강도 방향과 위치를 얻기 위한 다중 각도 기울기 및 자성베이스

USB TurboCharger

GIGABYTE의 독자적인 USB TurboCharger는 모바일 장치를 놀라울 정도로 빠르게 충전해준다. 케이스의 전면 USB Type-A 커넥터를 메인보드의 USB TurboCharger 포트에 연결하면 전면의 USB 3.2를 통해 QC 3.0가 있는 Android 장치와 Apple Fast-Charge 기능이 있는 Apple 장치를 고속 충전할 수 있다. 30분이면 거의 방전된 장치를 50%까지 충전할 수 있다*.

* 충전시간은 모바일 장치의 하드웨어에 따라 다를 수 있다. 또한 모바일 장치의 배터리 용량, 케이스 전면의 USB3.2 품질, 시스템의 절전 설정...외부 환경 요인 및 설정에 따라 충전 속도가 다를 수 있다.

최고의 미학

GIGABYTE의 디자인팀은 X570 AORUS XTREME의 디자인 초안 단계에서 시작하여 오랜 시간 동안 수많은 아이디어를 토론하고 수많은 미세한 부분을 조정하여 최종적으로 성능은 야수처럼 막강하지만 아름다운 디자인도 놓치지 않은 제품을 완성하게 되었다.

최고의 미학

RGB FUSION 2.0

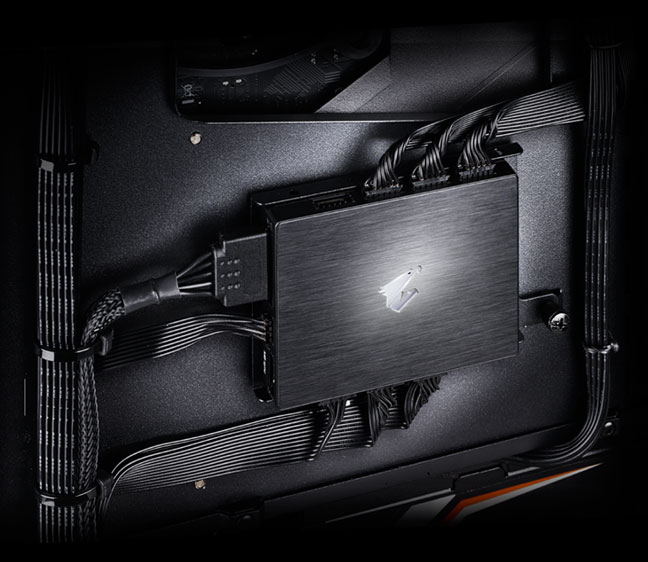

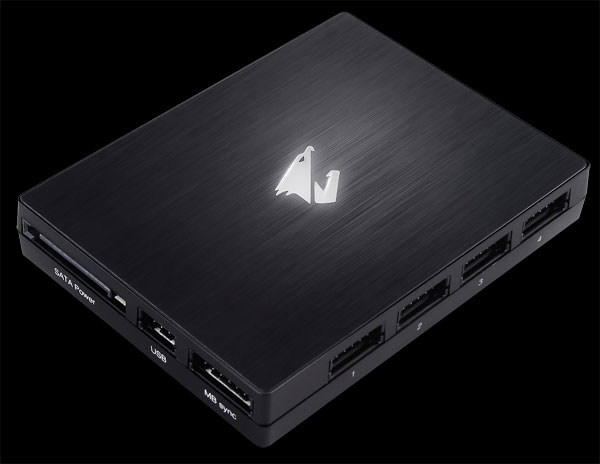

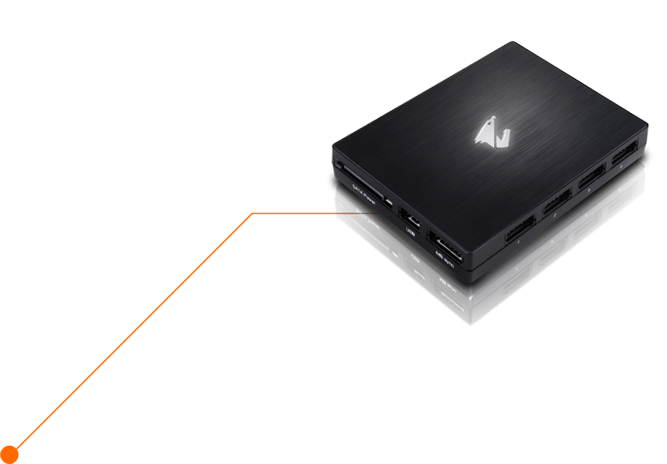

AORUS RGB FAN COMMANDER

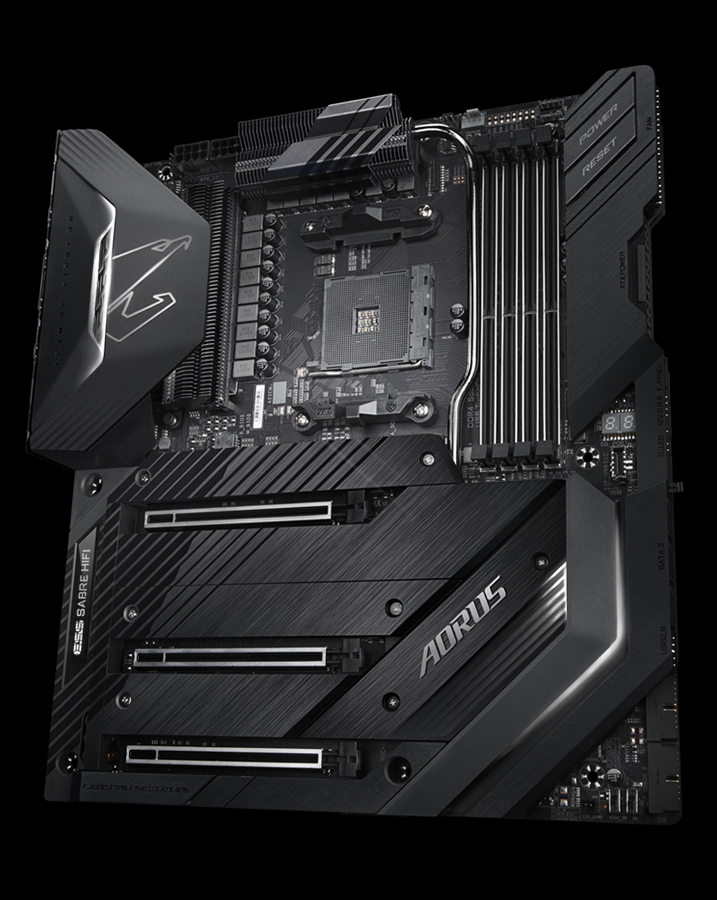

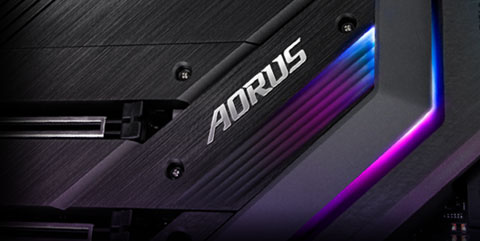

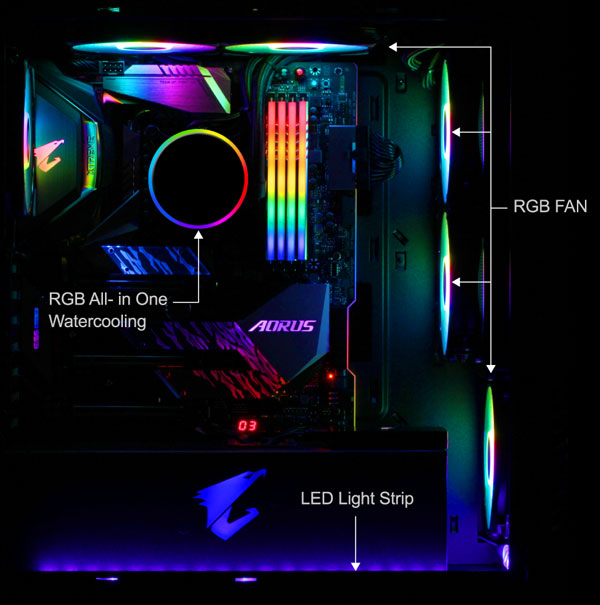

Multi-Zone 라이트 쇼 디자인

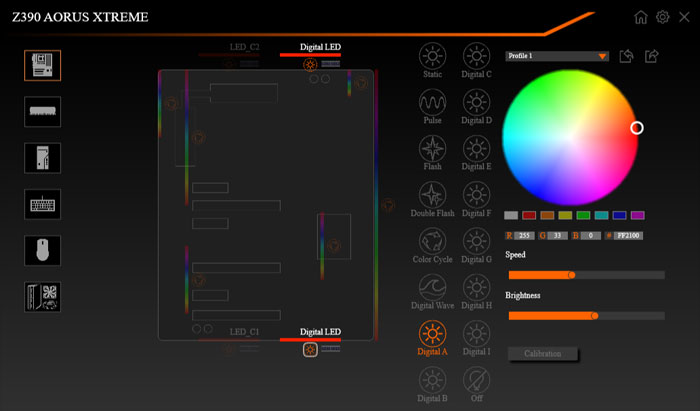

GIGABYTE 메인보드는 기존의 제품보다 훨씬 다양하게 개인 맞춤화된 LED를 제공하여, 사용자가 전체적으로 LED를 제어하여 나만의 개성을 표현할 수 있게 했다. 다양한 RGB LED 디자인을 내장한 RGB FUSION 2.0 프로그램을 사용하여 자신의 필요와 취향에 따라 메인보드의 모든 LED를 제어할 수 있다.

주의: 표현된 라이트 효과는 참고용입니다. 실제 효과는 모델에 따라 다를 수 있습니다.

사용하기 쉽고 직관적인 인터페이스를 지닌 RGB Fusion 2.0는 조명 조정 솔루션을 제공하여, 호환되는 모든 장치에 나만의 개성을 표현할 수 있는 조명효과를 자아낼 수 있게 해준다. 메인보드와 그래픽카드에서 주변 장치에 이르기까지, 게이밍 메인보드에 개성을 표현할 수 있다. 사용자 개인의 스타일을 최대한 드러낼 뿐만아니라 자기 자신의 설정 프로파일을 사용하여 섬세하게 디자인한 조명효과를 표현할 수도 있다. 그리고 새롭게 추가한 게이밍 모드를 통해 메인보드의 조명효과를 선택된 게임과 상호 연동시켜 게임에 몰입할 수 있게 해준다.

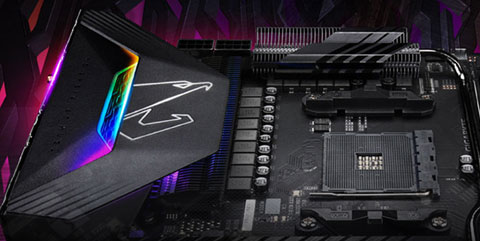

클릭 한 번으로 동기화

원하는 대로 맞춤 개별 제어

증정된 액세서리는 케이스를 바꿔 설치하는 전문적인 사용자를 위한 것임
8개의 하이브리드 팬 헤더
8개의 RGB LED 헤더
8개의 디지털 addressable LED 헤더

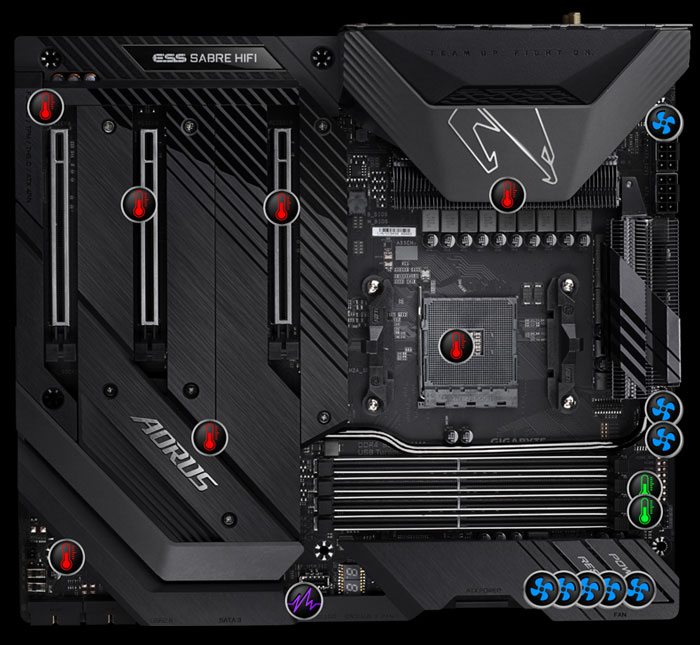

2개의 확장형 온도센서
추가의 USB RGB 장치를 연결할 수 있는 2개의 USB 2.0 헤더
모든 팬 헤더 및 RGB /디지털 addressable LED 헤더는 속도와 라이트 효과를 독립적으로 제어할 수 있음
미니 사이즈 및 자성 베이스로 케이스 안에 설치하기 쉬움

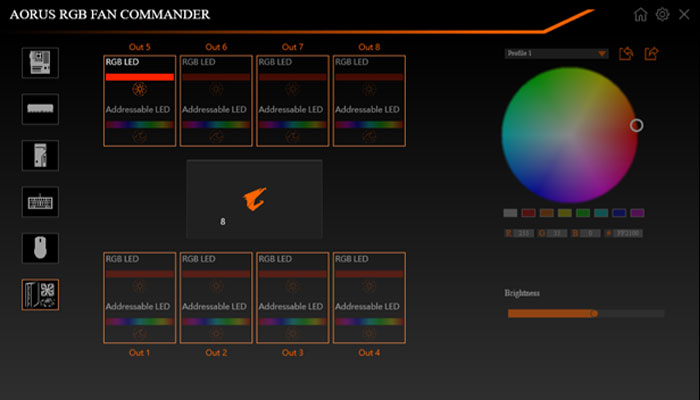

RGB FUSION 2.0 및 Smart FAN 등 어플리케이션을 통해 AORUS RGB FAN COMMANDER의 팬 및 라이트를 완벽하게 제어할 수 있다.

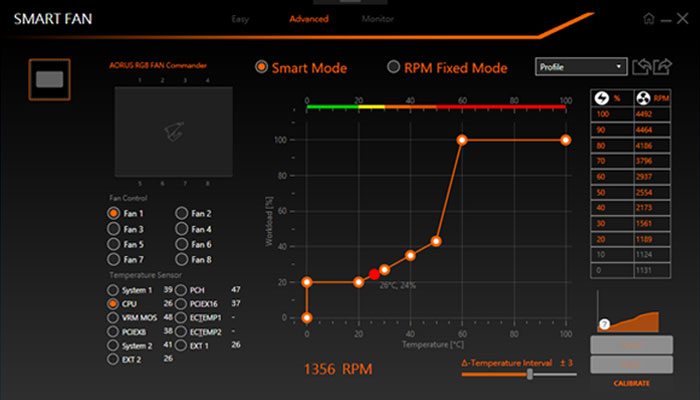

필요에 따라 8개의 팬 속도를 단독 제어 및 관리하여 PC 를 성능, 무소음 및 쿨링 등에서 최적의 성능을 작동할 수 있게 해준다.
RGB FUSION 2.0 어플리케이션을 사용하여 최대 16개의 라이트 장치 및 PC 그리고 기타 주변장치와 연동하여 라이트 효과를 증폭시켜 준다.

울트라 듀러블

GIGABYTE 메인보드는 내구성과 고품질 제조 공정으로 널리 알려져 있다. GIGABYTE는 이 기술을 X570 AORUS XTREME에 구현했다. 메인보드를 자세히 살펴보면, 컴포넌트 자체가 최고 성능을 갖고 있을 뿐만 아니라 슬롯을 강화하여 컴포넌트가 장기간 견고하게 작동되도록 했다.

울트라 듀러블

3개의 PCIe 아머

4개의 메모리 아머

솔리드 핀

Q-Flash Plus

울트라 듀러블™ PCIE 아머(Armor)

업계 선도적인 울트라 듀러블™ PCIe 아머(Armor)

GIGABYTE가 고안한 스테인레스로 감싼 PCIe 슬롯은 PCIe 슬롯의 강도를 효율적으로 제고했다. 이로써 사용자들이 큰 사이즈의 그래픽카드를 잘못 설치하거나 그래픽카드가 무거워 PCIe 슬롯이 손상되는 것을 막을 수 있다.

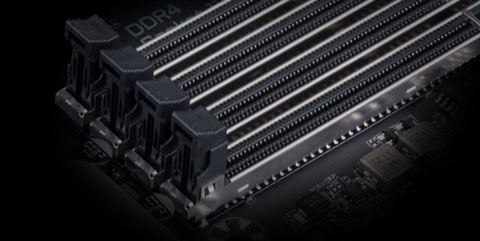

울트라 듀러블™ 메모리 강화

AORUS 메인보드는 독자적인 울트라 듀러블 보호 설계를 채용하여 PCB의 변형과 왜곡을 방지할 수 있을 뿐아니라 ESD의 간섭을 줄일 수도 있다.

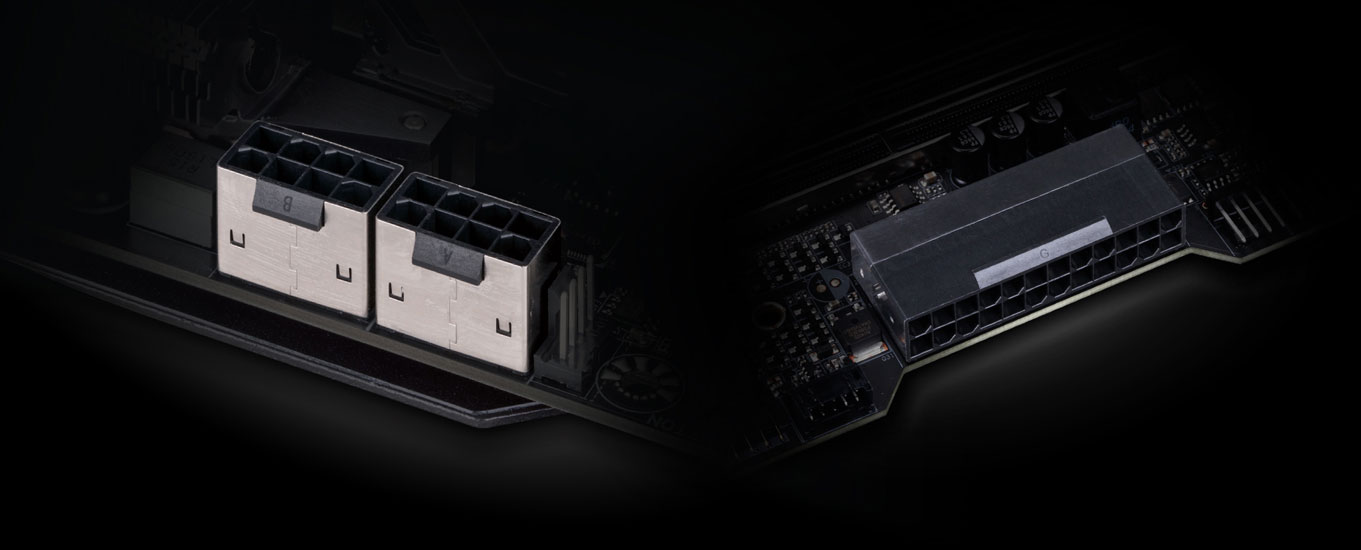

솔리드 핀 파워 커넥터

AORUS X570 시리즈 메인보드는 기존의 파워 커넥터보다 내구성이 향상된 솔리드 핀 24pin ATX 주전력 및 8pin + 8pin ATX 12V CPU 보조 전력 커넥터 설계를 채용, 일반 커넥터보다 훨씬 뛰어난 전도성 및 신호 전달성을 보이며 수차례 꽂고 빼는 작동으로 인한 금속 마모를 줄일 수 있다.

솔리드 핀 파워 커넥터 디자인의 강점

파워 전송 면적이 커져서 저항을 크게 줄임
금속량을 늘려 높은 전류 및 폐열을 견딤
울트라 듀라블 및 사용 수명 연장

Q-Flash Plus

CPU, 메모리 및 그래픽 카드를 설치하지 않아도 BIOS를 쉽게 업데이트 가능

Q-Flash Plus 기술을 사용하면 CPU, 메모리, 그래픽 카드가 없어도, BIOS 메뉴에 들어가지 않아도 X570 메인보드의 BIOS를 업데이트할 수 있다. 다운로드한 최신 BIOS를 FAT 또는 FAT 32 포멧의 이동저장 장치에 저장하고 BIOS 명칭을 GIGABYTE.bin로 바꾸고 이동저장 장치를 메인보드의 USB 슬롯에 끼운 다음 Q-Flash Plus버튼을 클릭하면 PC가 간단하게 BIOS 업데이트를 완료하고 정상적으로 작동한다.

GIGABYTE BIOS 및 어플리케이션

좋은 소프트웨어라도 완벽한 하드웨어가 있어야 최적의 상태로 작동될 수 있다. X570 AORUS XTREME는 실용적이고 쉽게 설치할 수 있는 소프트웨어를 증정하여 마더보드와 PC를 정확하고 원활하게 사용할 수 있게 해준다.

GIGABYTE BIOS 및 어플리케이션

BIOS

APP CENTER

Easy Tune

System Information Viewer

BIOS

새로운 사용자 인터페이스

새롭고 쉬운 모드로, 한 페이지에서 CPU 클럭, 메모리, 스토리지, 팬 등 중요한 하드웨어 정보를 표시해 준다.

즐겨찾기

자주 사용하는 아이템을 빠른 검색과 설정을 위해 즐겨찾기 메뉴에 추가한다.

장치정보 저장

SATA, PCIE 및 M.2 인터페이스 등 각종 저장장치의 관련 정보를 표시한다.

설정 변경 알림

BIOS 설정을 저장하기 전에 BIOS 변경 항목을 모두 목록으로 보여주어 조정된 항목이 정확한지 빠르게 확인할 수 있다.

Load Line 전압부하를 도형화

직관적인 곡선 도형을 사용하여 각 부하 라인에 대해 교정해야 할 설정값을 정확하게 표시해 준다.

APP CENTER

GIGABYTE APP Center는 GIGABYTE의 다양한 프로그램을 손쉽게 제어하여 GIGABYTE 메인보드의 성능을 극대화시킨다. 조작이 간단하고 일관성 있는 조작 인터페이스를 통해, GIGABYTE APP Center는 모든 GIGABYTE 프로그램을 간단하게 실행하고 최신 업그레이드 정보를 파악해 주며 또한 최신 유틸리티와 드라이브 및 BIOS를 다운로드할 수 있게 해준다.

EasyTune™

GIGABYTE EasyTune™은 간편한 사용자 인터페이스로 시스템을 최적화 해주거나 또는 Windows에서 시스템 및 메모리 주파수와 전압을 쉽게 튜닝할 수 있다. 사용자가 시스템 튜닝을 원하지 않을 경우, Smart Quick Boost을 사용하여 원클릭으로 오버클럭을 자동 설정하여 성능을 대폭 제고할 수 있다.

System Information Viewer

GIGABYTE System Information Viewer는 고성능 시스템 모니터링 소프트웨어로서, 현재의 시스템 상태를 파악하고 CPU, 메모리 등 컴포넌트의 클럭과 주파수를 모니터링할 수 있으며 선택한 팬의 속도를 변동 또는 조절할 수 있다. 그리고 시스템 또는 특정 컴포넌트의 온도 경고 표시를 설정하고 PC 실행 상태를 기록할 수 있다. 위에 소개된 기능은 System Information Viewer의 사용하기 쉬운 설정을 통해 실행할 수 있어서 언제든지 PC의 사용 및 건강 상태를 체크할 수 있다.

디자인 컨셉트
