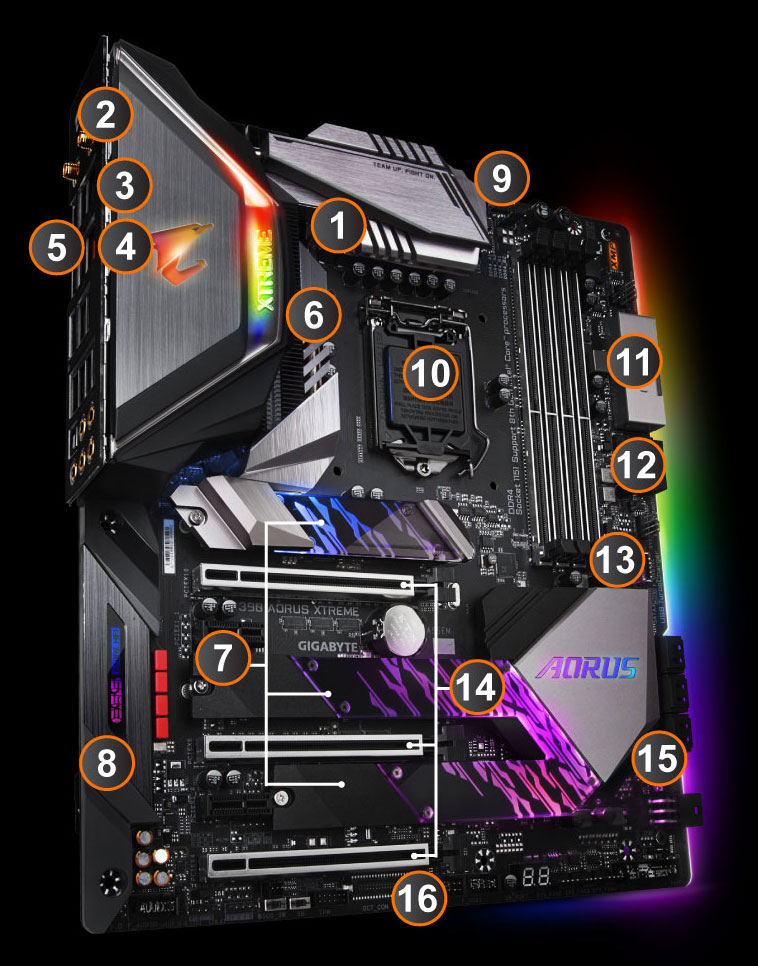

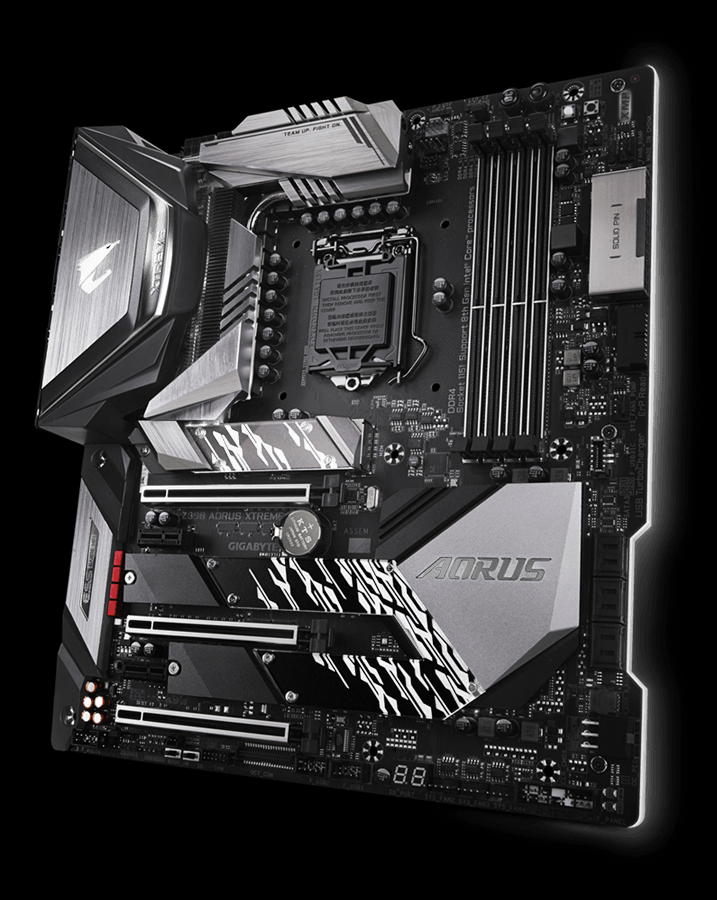

Z390 AORUS XTREME

PowIRstage가 지원되는 16 페이즈 IR 디지털 PWM

• 8레이어 PCB
• 2x 구리 PCB

Intel^® CNVi 802.11ac Wave2 2T2R WIFI & 블루투스 5

Intel^® i219v GbE LAN

• cFosSpeed 인터넷 가속기

AQUANTIA^® 10GbE Base-T LAN

Intel^® Thunderbolt™ 3

고급 방열 디자인

• Fins-Array 히트 싱크(Heatsink)
• 4개의 직접 접촉하는 히트 파이프
•5 W/mK LAIRD 높은 열전도 패드
• 나노탄소 Baseplate

3개의 M.2 커넥터

• PCIe 3.0 x4
• 3개의 써멀 패드 탑재

AMP-UP AUDIO

• ALC 1220-VB 오디오 코덱
• ESS 9018K2M SABRE DAC
• TI Burr-Brown™ OPA
• 자동 임피던스 센서
• 오디오 커패시터
• Anti-pop relay
• 도금 오디오잭

RGB FUSION 2.0

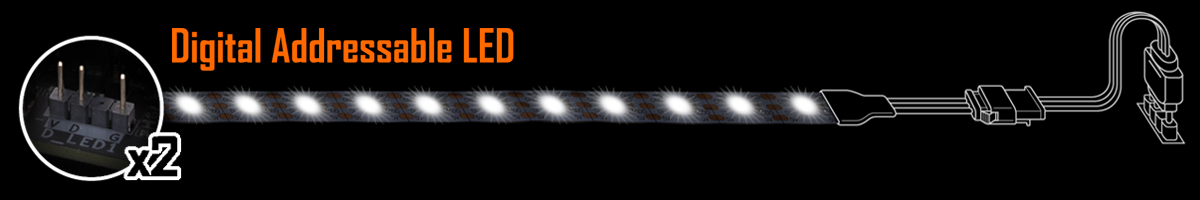

•2개의 Addressable LED 헤더

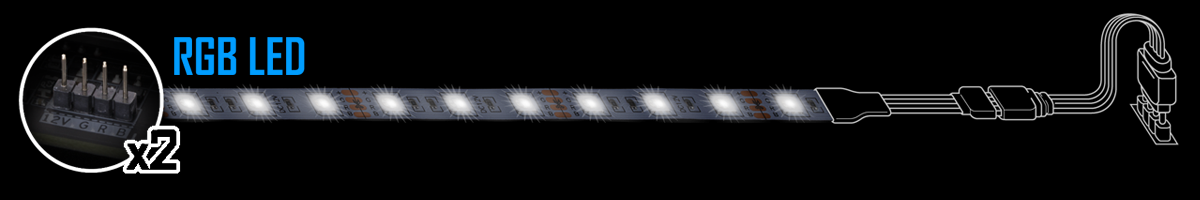

•2개의 RGBW LED 헤더

9세대 및 8세대 Intel^® Core™ 프로세서 지원

• 듀얼 채널 DDR4, 울트라 듀러블 메모리 아머(Armor)를 내장한 4 DIMMs
• XMP 지원

솔리드 핀 파워 커넥터

• 1개의 24-pin ATX 파워 커넥터
• 2개의 8-pin ATX 12V 파워 커넥터
• 1개의 6 pin PCIe 파워 커넥터

USB 고속 충전

전면 USB 3.1 Gen2 Type-C™ 커넥터

울트라 듀러블™ PCIE 아머(Armor)

교체 가능한 DualBIOS™

OC Touch 커넥터

익스트림 파워 디자인

신제품 Intel^® 8 코어 프로세서의 잠재력이 최대한 발휘되려면 최적의 프로세서 전원 설계가 탑재된 메인보드가 있어야 한다. 최고 품질의 컴포넌트와 GIGABYTE의 연구개발을 통해, Z390 AORUS XTREME은 새로운 프로세서의 막강한 성능을 제어할 수 있는 익스트림한 마더보드로 자리잡았다.

익스트림 파워 디자인

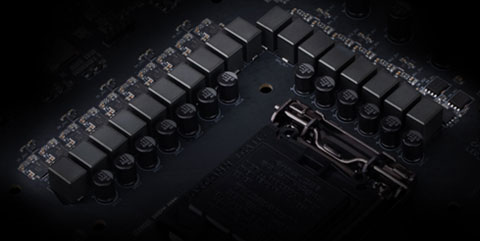

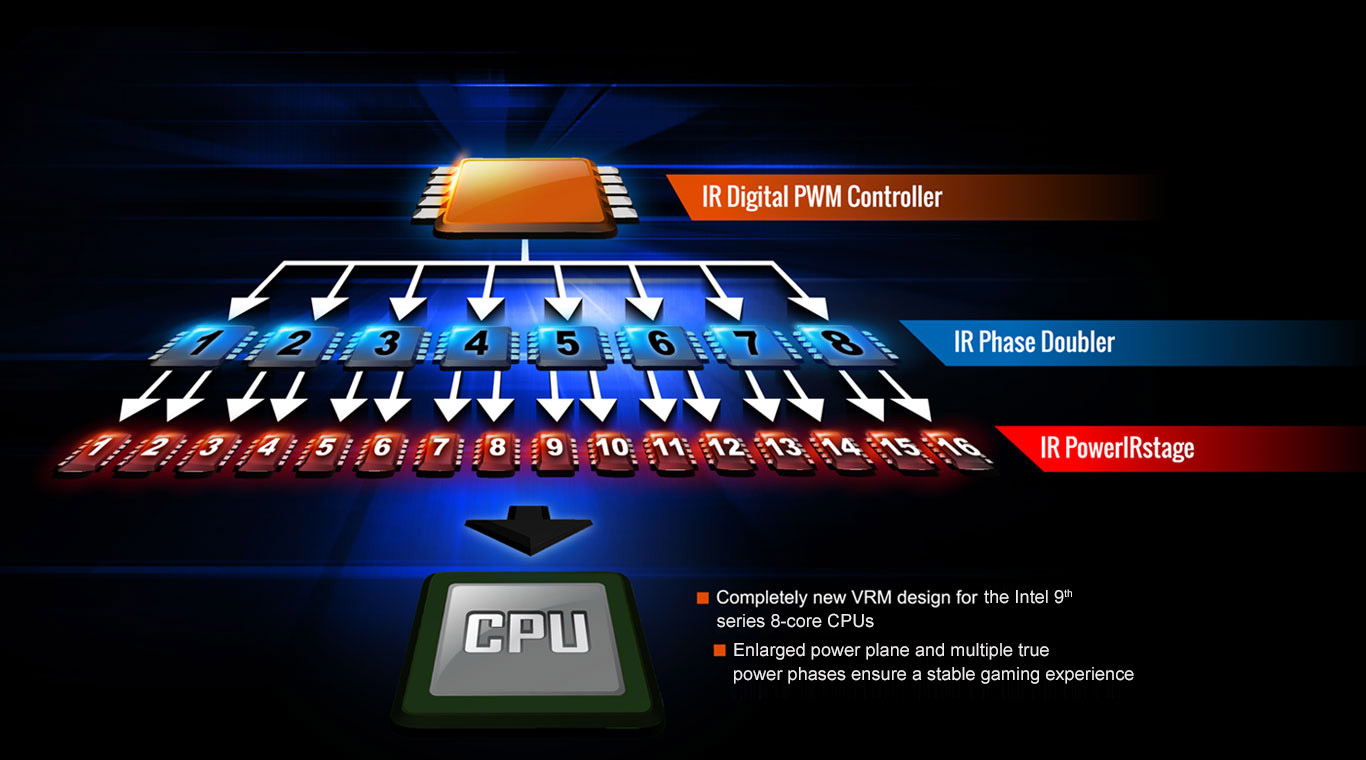

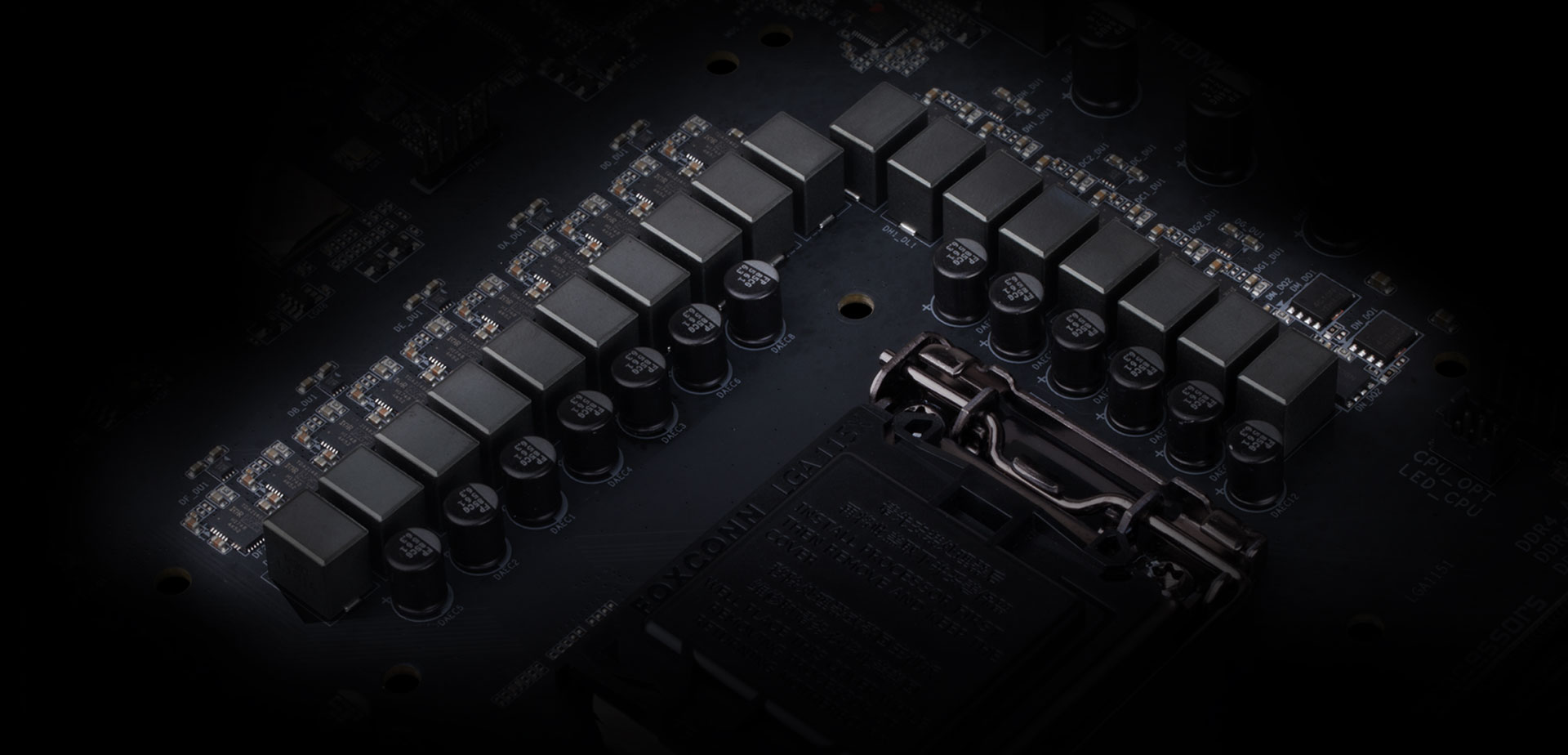

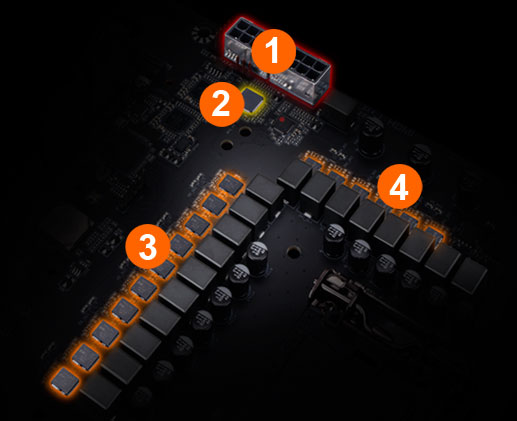

16 Phases Digital Power

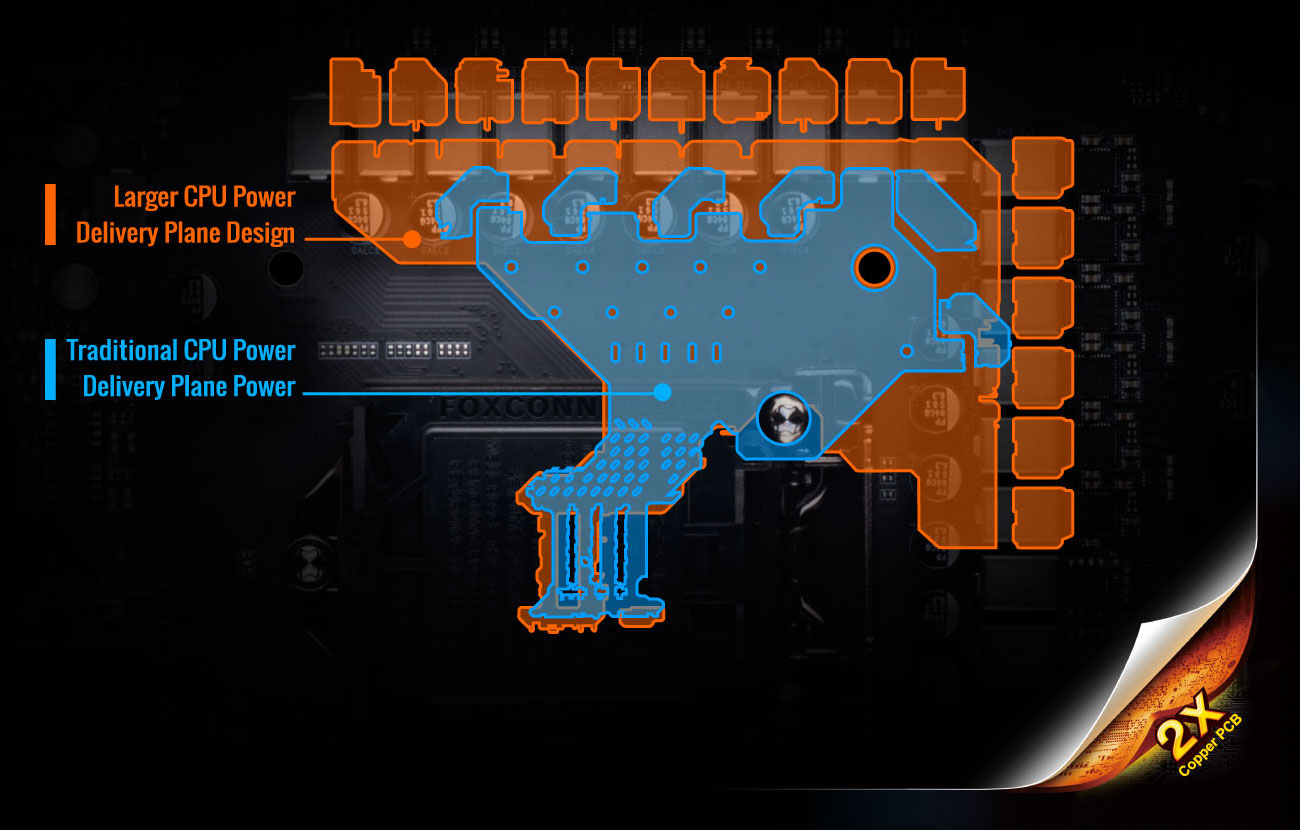

37% Larger Power Plane

2X Copper PCB

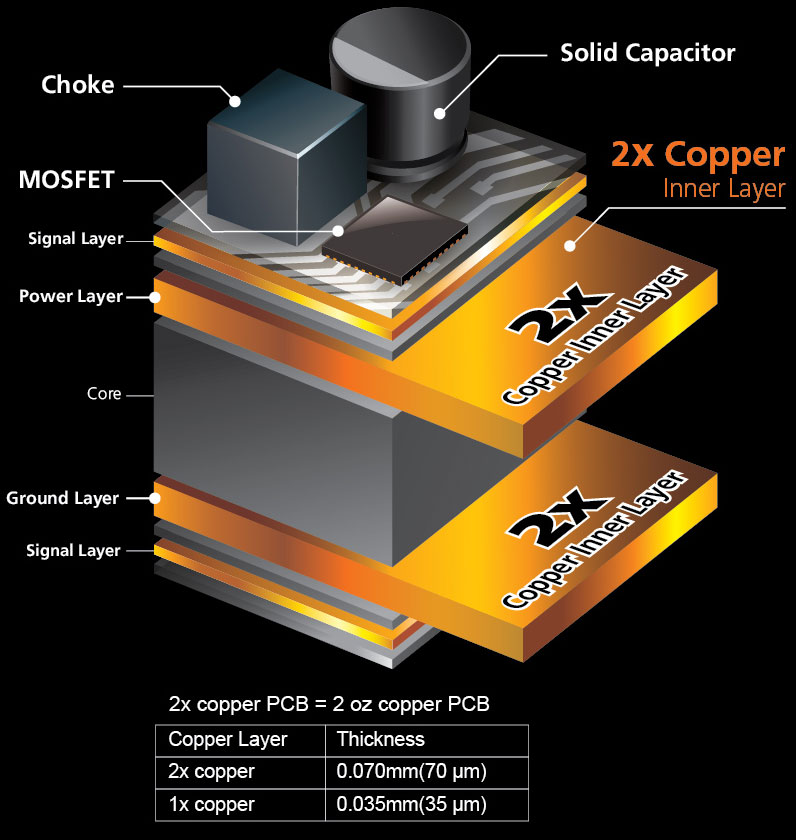

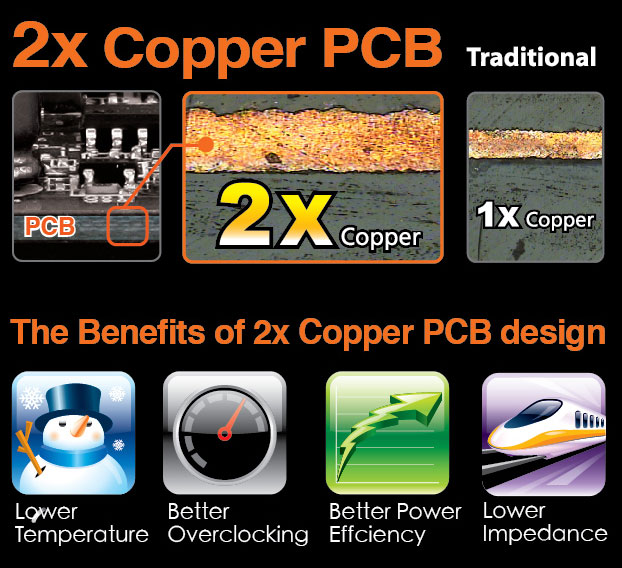

2온스 구리 PCB는 프로세서의 전원공급 및 안정성을 강화한다.

GIGABYTE의 독자적인 구리 2배 PCB 설계는 전원부 페이즈 및 컴포넌트 사이에 충분한 전력을 제공, 일반적으로 부하가 높은 전력 수요를 제어하여 CPU 주변의 중요한 컴포넌트에 전원을 공급할 때 생기는 고열을 크게 줄일 수 있다. 메인보드가 오버클럭을 실행할 때 증가된 필요 전력을 처리할 수 있느냐는 매우 중요한 과제이다.

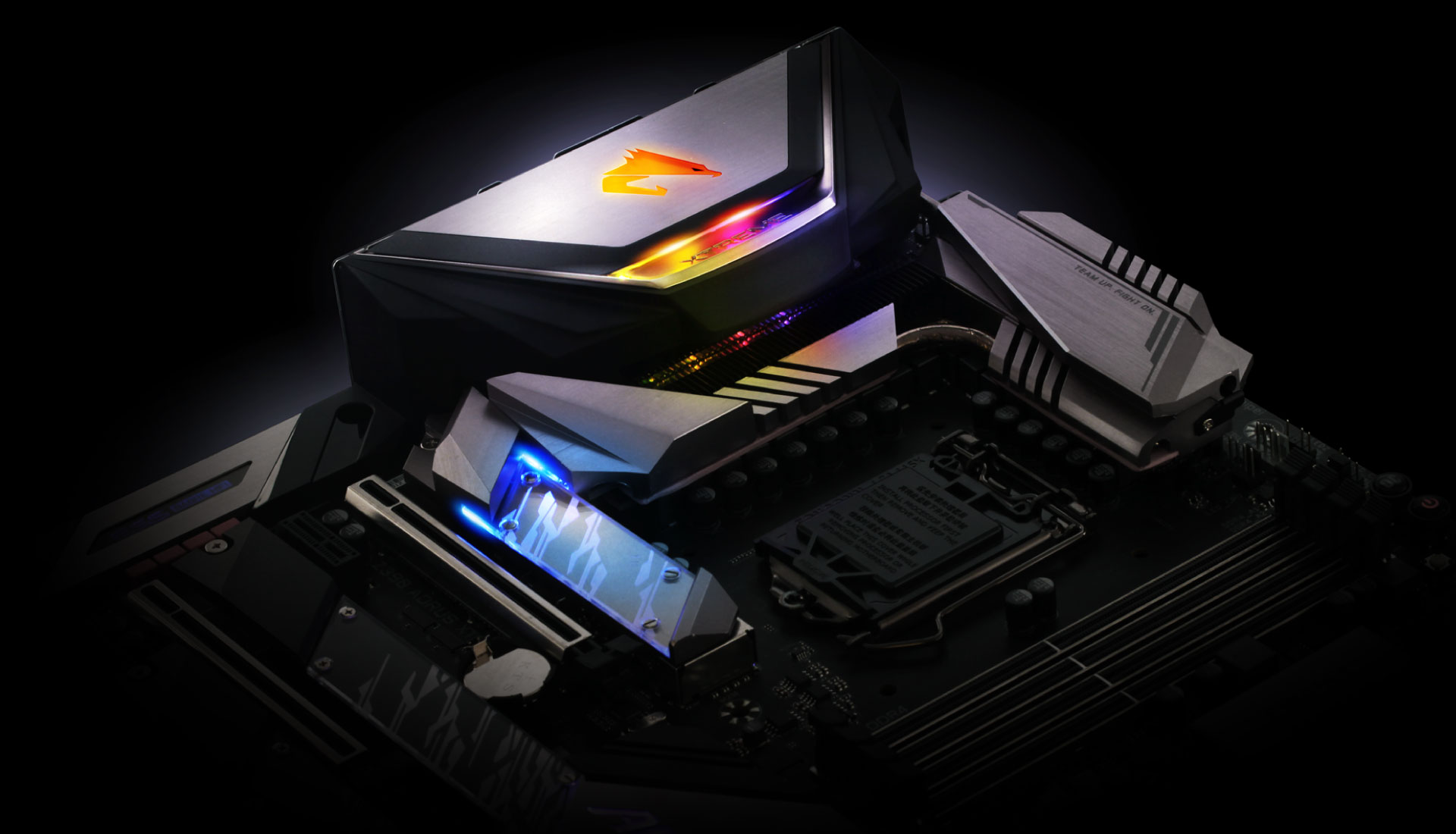

최첨단 방열 디자인

Z390 AORUS XTREME은 기존에는 없었던 혁신적인 방열 디자인을 채택하여 시스템이 초고부하 상태이거나 익스트림한 게임을 구동시켜도 안정성을 확보하고 PC 온도를 낮게 유지시켜 준다.

최첨단 방열 디자인

Fins-Array heatsink

NanoCarbon Baseplate

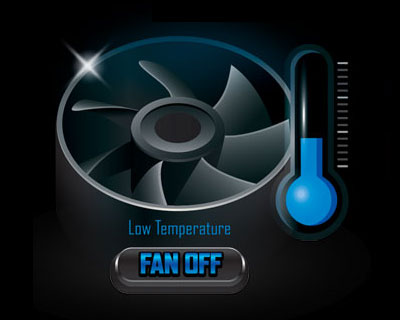

16X Hybrid Fan Header

방열 디자인 전개도

Heatpipe 내부 전개도

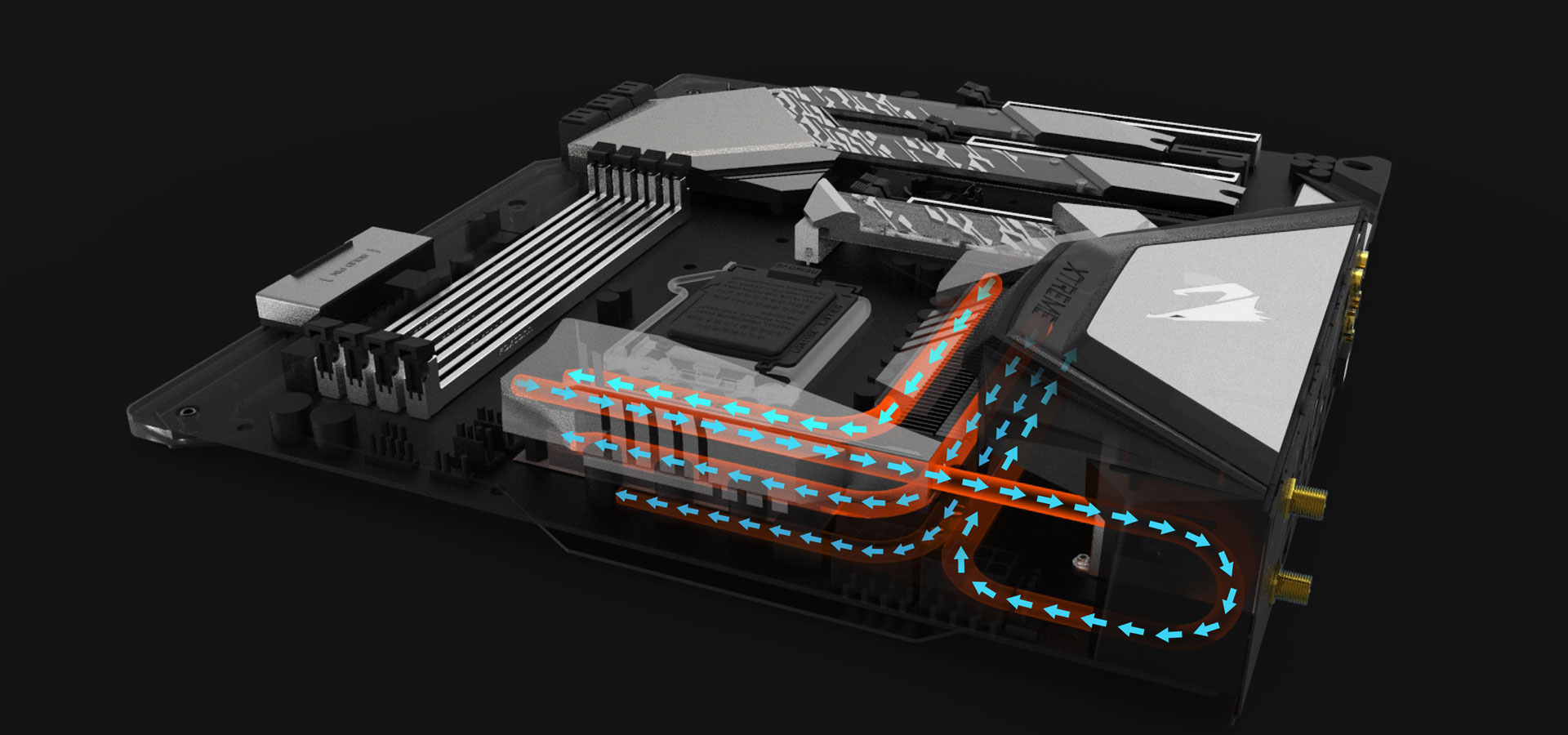

열전도관의 열전도 방향 설명

1. Fins-Array

동일한 사이즈의 기존 방열판과 비교해볼 때, 방열 면적이 300％ 확대되었다.

2. 높은 열전도 패드

두께 1.5mm, 5 W / mK인 LAIRD 열전도패드를 사용하여 동시에 일반적인 열전도패드보다 2.7배 증가한 고열을 전도시킨다.

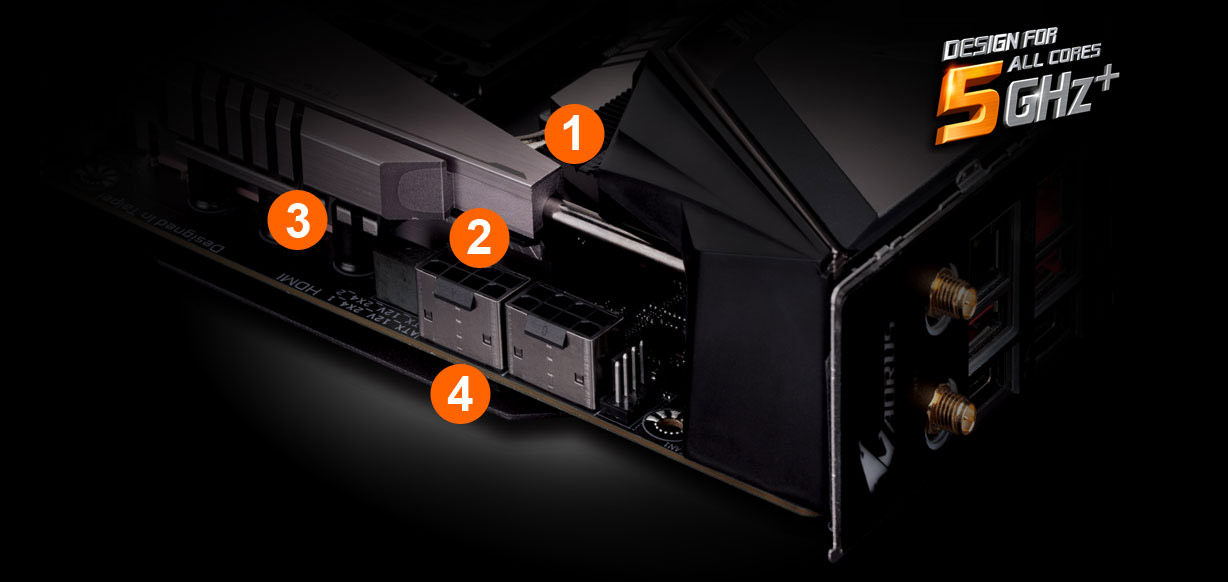

3. 4개의 직접 접촉 방열파이프

4개의 방열파이프가 PowIRstage, 인덕터 및 기타 PWM 부품에 직접 접촉하고 방열판과 패드에 연결되었다. 이처럼 복잡한 방열 디자인을 통해 PWM 부품에서 생기는 고열을 효율적으로 분산시켜 PC의 쿨링 효과를 강화했다.

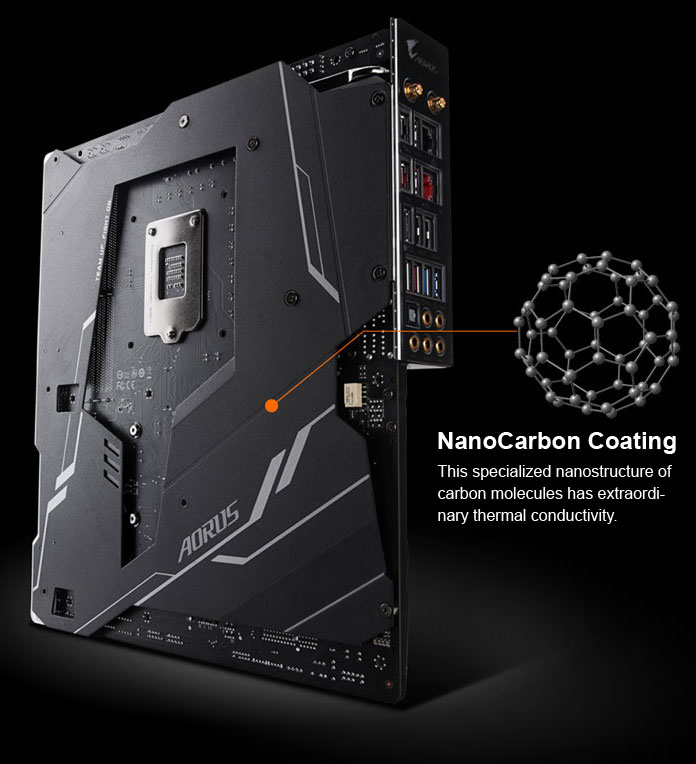

4. 나노카본 베이스 플레이트

하이테크 알루미늄 베이스 플레이트는 높은 열전도 패드를 사용하여 베이스 플레이트의 PWM에서 발생한 고열을 베이스 플레이트에 전달시키고 나노 카본 코팅막의 방열 성능이 더해져 전체적인 쿨링 효과가 강화되었다.

알루미늄 베이스 플레이트는 기존의 철 베이스 플레이트를 대체하여 열전도성을 3배 향상시켰다.
정전기 흡착 처리를 통해 나노 카본 (NanoCarbon)의 얇은 층이 금속 베이스 플레이트에 코팅되어 쿨링 성능을 강화한다.
방열 파이프는 높은 열전도 패드를 사용하여 베이스 플레이트의 PWM에서 발생한 고열을 베이스 플레이트에 전달시키고 나노카본 코팅막의 방열 성능이 더해져 전체적인 쿨링 효과가 강화되었다.
PCB 후면의 PWM의 온도를 10% 효율적으로 낮추어 준다.

나노카본 베이스 플레이트

특수한 카본 분자의 나노 구조는 뛰어난 열전도성을 갖고 있다.

탁월한 성능

더 좋은 성능을 찾습니까? Z390 AORUS XTREME의 익스티림한 성능 디자인은 프로세서의 오버클럭 기능을 제고한 것 이외에도 독자적으로 증정하는 OC Touch 패드, 고주파수 XMP 메모리 및 SSD를 과열으로부터 보호해 주는 기능 지원 등이 포함되어 PC의 전반적인 성능을 크게 강화했다.

탁월한 성능

OC Touch

4400+

3X M.2 PCIe x4

3X M.2 Thermal Guards

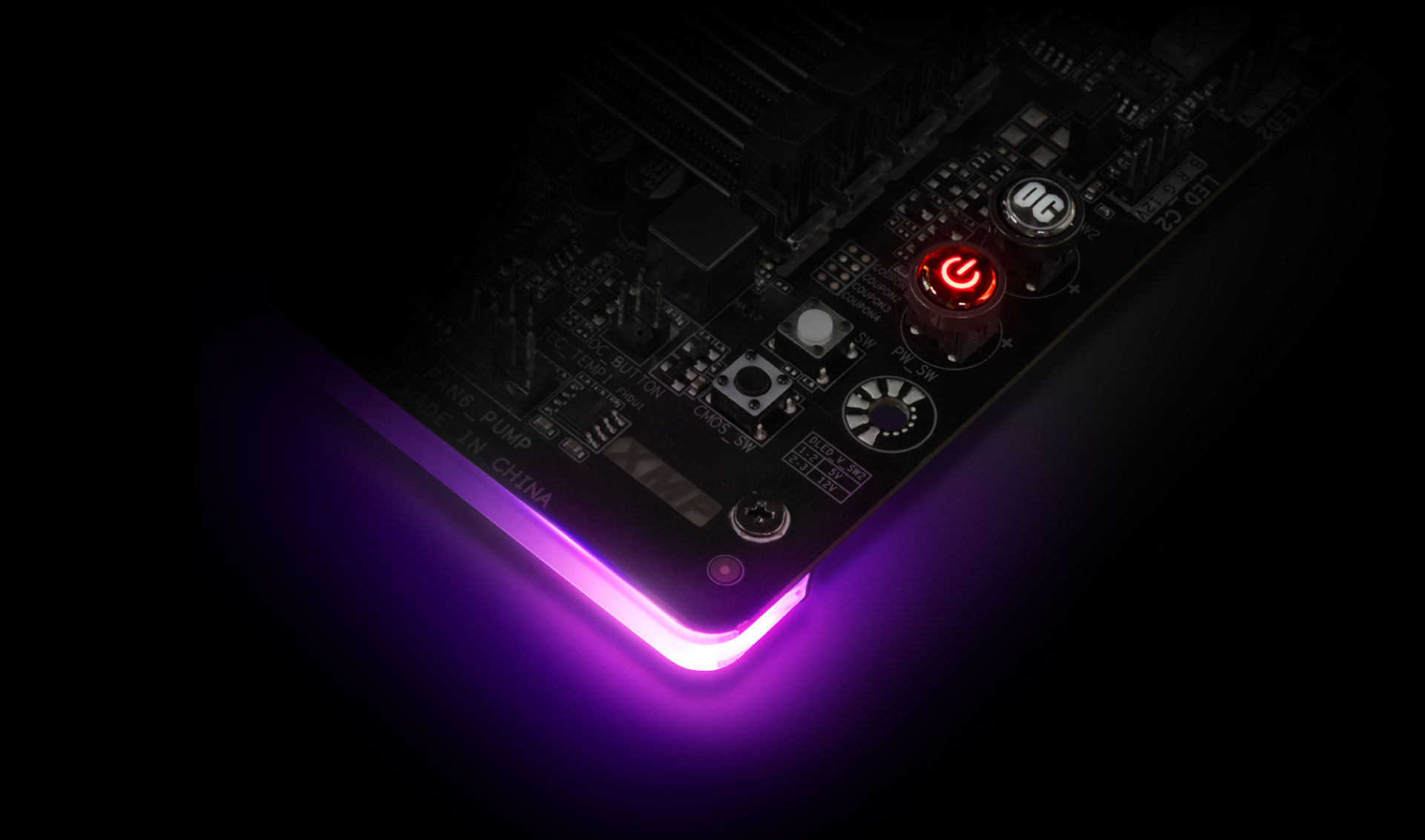

OC Touch 커넥터

오버클럭을 훨씬 쉽고 즐겁게

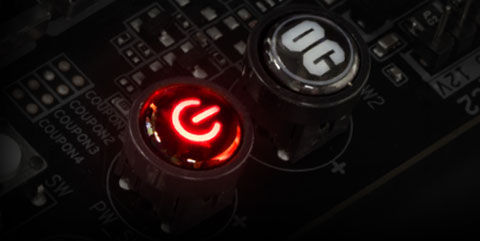

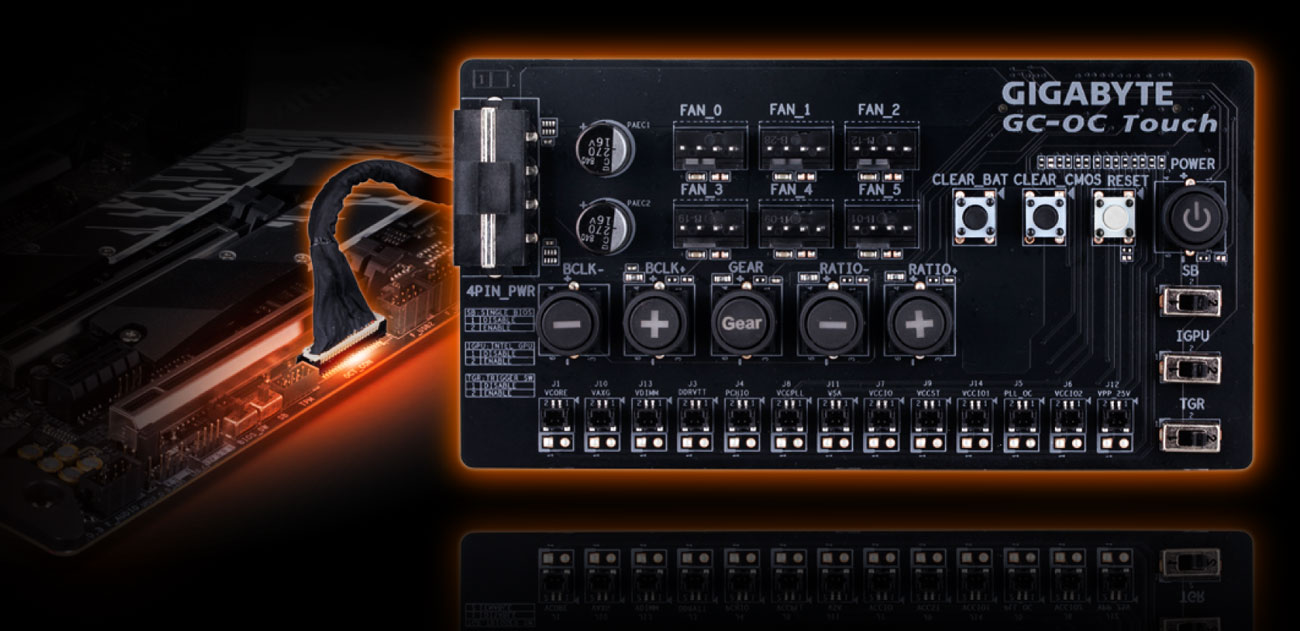

GIGABYTE OC Touch는 쉽게 사용할 수 있는 버튼과 전환 스위치를 통합, 오버클로커가 하드웨어의 최적의 기능을 튜닝해서 매우 신 나는 오버클럭을 경험할 수 있게 해준다.

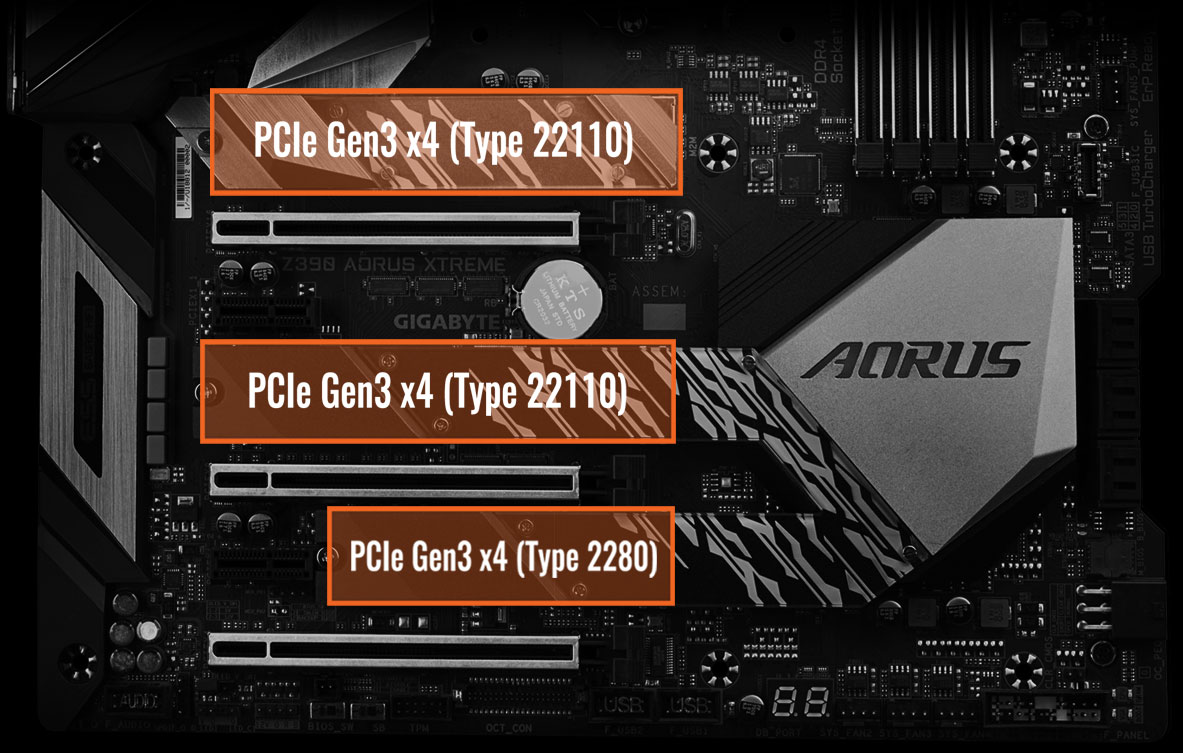

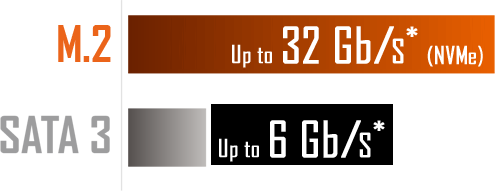

3개의 NVMe PCIe x4 M.2 커넥터

AORUS의 M.2 솔루션은 PCIe 및 SATA M.2 SSD 장치를 지원하여 초고속 저장 성능을 제공한다.

RAID 0로 구성된 3개의 NVMe SSD

Gen3 x4 NVMe PCIe SSD의 성능 극대화

Z370 메인보드는 업계 최고의 NVMe 저장 장치의 호환성을 제공하여 고용량 및 고성능을 원하는 게이머들에게 최고의 NVMe 저장 솔루션을 제원한다. 또한 AORUS의 독특한 회로 설계는 3개의 NVMe SSD RAID 0을 지원하여, 시스템의 데이터를 불러들일 수 있는 속도가 최대 3551 MB/s(Sequential Read 테스트 항목)으로, AORUS 메인보드가 유일한 익스트림 성능 PC가 될 것이다.

M.2 + M.2 + M.2

익스트림 성능
연속읽기속도: 3551 MB/s
연속쓰기속도: 3410 MB/s

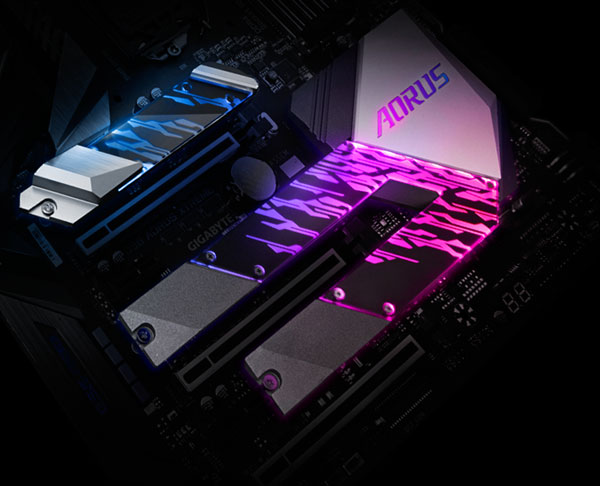

3개의 AORUS M.2 방열가드 내장

고성능 M.2 NVMe SSD

GIGABYTE의 독특한 M.2 방열가드 아머 디자인은 PC의 안정성을 강화한 설계로서, PC 실행에서 발생되는 고열을 빠르고 효율적으로 처리, M.2 SSD의 실행 온도를 낮춤으로써 PC 작업 효율과 안정성을 강화했다.

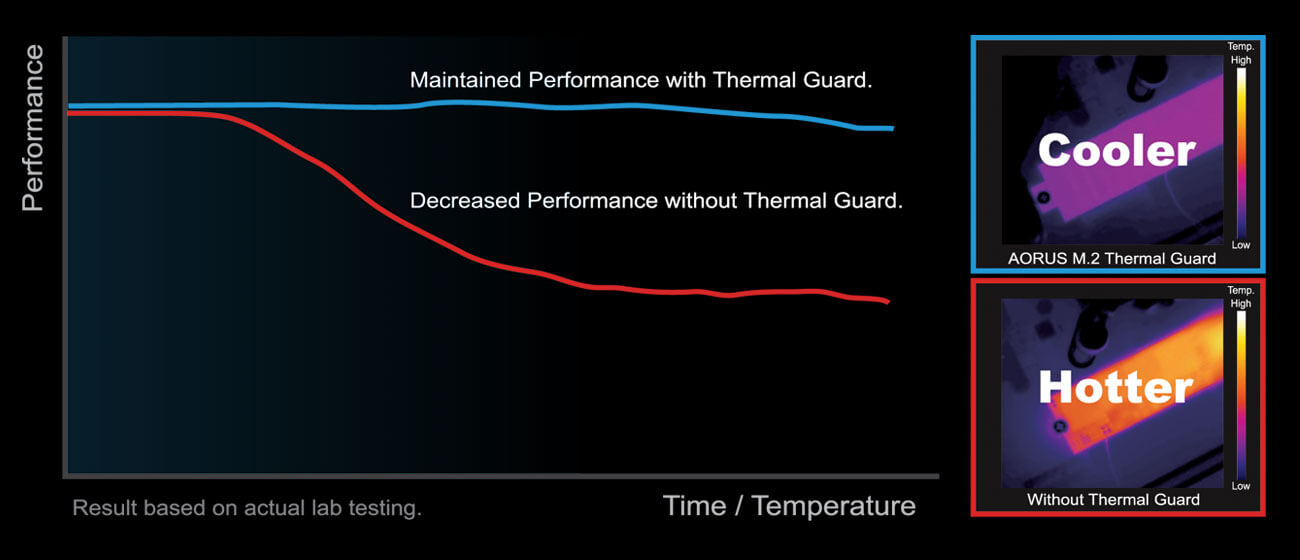

온도 상승은 성능 저하를 일으킬 수 있다.

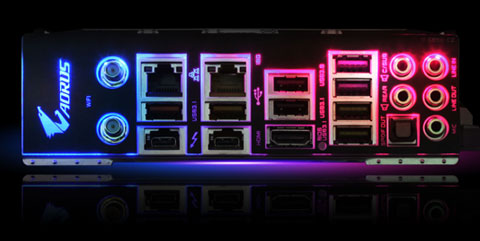

신세대 전송 인터페이스 내장

플래그쉽 제품은 미래의 규격에 대비하여, PC를 신기술과 발걸음을 같이 할 수 있게 해준다. Z390 AORUS XTREME는 모든 차세대 네트워크, 저장 및 WIFI 연결 등을 제공하여 가장 빠르게 작업할 수 있게 해준다.

신세대 전송 인터페이스 내장

10GbE Base-T LAN

Intel^® Thunderbolt™ 3

Intel^® WIFI

AORUS Antenna

USB TurboCharger

AQUANTIA^® 10GbE BASE-T LAN

신세대 Multi-Gig LAN 지원

AQUANTIA^® AQC107은 고성능, 호환성이 큰 LAN 컨트롤러로서, 10GBASE-T / 5GBASE-T / 2.5GBASE-T / 1000BASE-T / 100BASE-TX 등 인터넷 속도와 호환될 뿐만 아니라 최대 10GbE LAN의 인터넷 연결을 제공할 수 있으며 전송 속도는 일반적인 GbE LAN보다 10배를 빠르고 미디어 센터, 워크 스테이션 및 게이머의 초고속 인터넷 수요에 매우 적합하다.

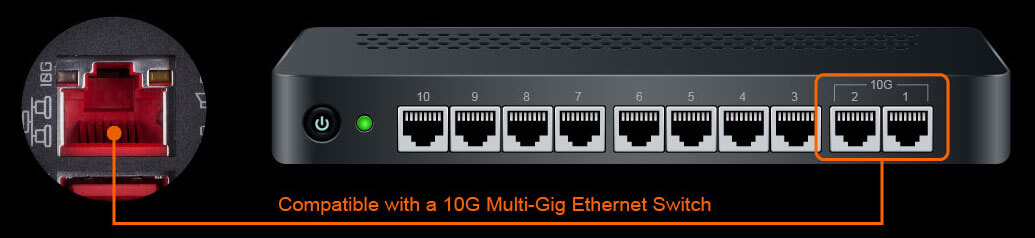

Multi-Gigabit 지원

• 온라인 게임에 연결하는 속도가 더 빨라짐
• 5 / 2.5 / 1Gbps 네트워크와 쌍방향 호환
• re-wiring이 필요 없음

차세대 40Gb/s 초고속 Thunderbolt™ 3

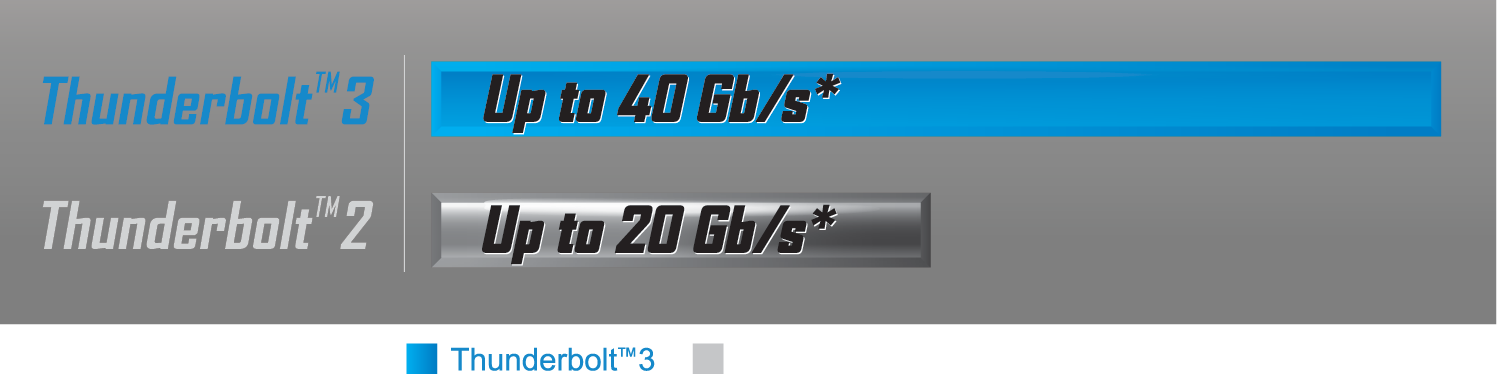

듀얼 Thunderbolt™ 3 포트- 가장 빠른 싱글 채널 전송 속도 40Gb/s

Intel의 Thunderbolt 컨트롤러를 채택하여 Thunderbolt™ 3을 지원한다. USB Type-C™이 장착되어 최고 40 Gb/s의 속도를 제공, 기존의 Thunderbolt™ 제품과 비교해볼 때, GIGABYTE Z390 AORUS XTREME 마더보드는 2배의 주파수를 제공할 수 있다. 전송 주파수의 크게 제고된 것 이외에도, GIGABYTE가 채택한 Intel Thunderbolt™ 3 컨트롤러는 USB 3.1을 지원, 훨씬 빠른 전송 속도를 지원하며 USB 3.0 및 USB 2.0와도 호환되어 PC 매니아와 게이머에게 신세계를 열어줄 것이다. DisplayPort 1.2 프로토콜도 지원하여 Thunderbolt™ 3은 활동이 왕성한 게이머에게 필수불가결한 기술로 자리잡을 것이다.

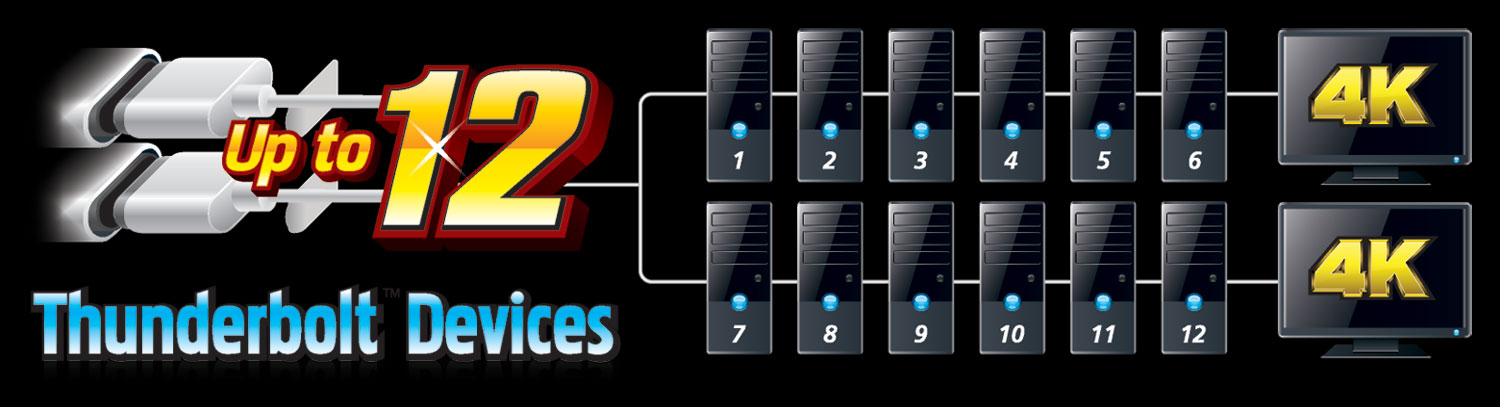

데이지 체인 멀티 외장형 장치

또한 GIGABYTE Z390 AORUS XTREME는 듀얼 4K 디스플레이를 지원하여 60 FPS 또는 싱글 디스플레이 5K를 전송한다. 이외에도 Thunderbolt™ 3이 지원하는 USB Type-C™는 Power Delivery 2.0 등 다수의 혁신적인 기능을 탑재하여 데이지-체인 구조를 통해 Z390 AORUS XTREME의 듀얼 USB Type-C™이 최대 12개의 외장형 장치를 연결할 수 있게 했다.

호환 문제는 시스템 설정과 장치의 특성에 따라 다를 수 있다.

GbE 장벽을 무너뜨리다!

Intel^®802.11ac Wave2 CNVi WIFI+블루투스 5 내장

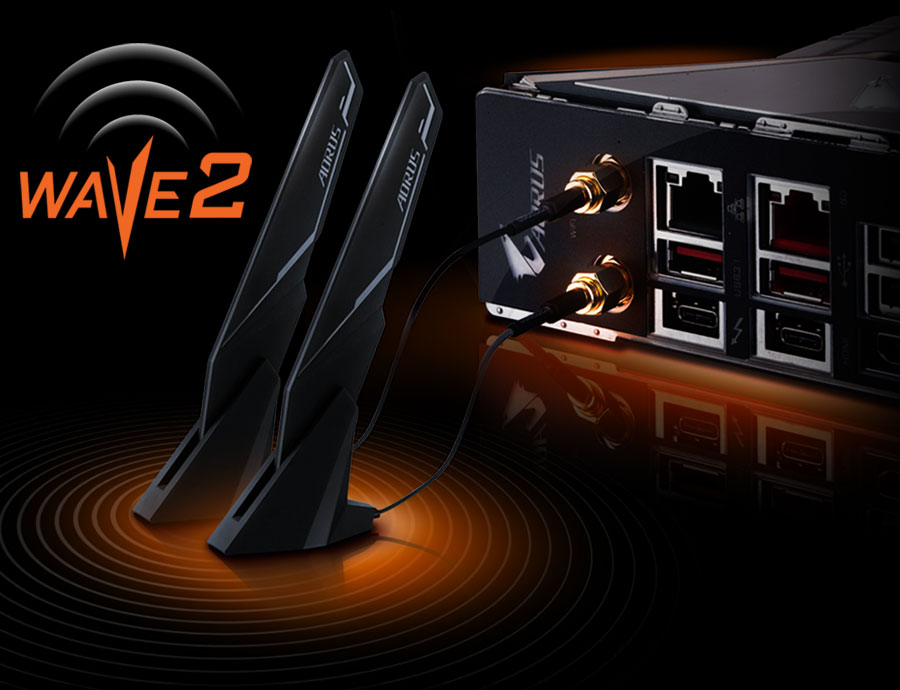

Intel 신세대 와이파이 솔루션은 802.11ac Wave 2 기능을 지원하여 기가비트 수준의 와이파이 속도를 제공하여, 동영상 스트리밍, 최고의 게이밍을 즐길 수 있게 해준다. 기존의 1.73Gbps 초고속 연결속도에 비해, 연결이 끊기거나 속도가 떨어지는 문제가 개선되었다. 또한 신세대 블루투스 5는 블루투스 4.2보다 전송 범위가 4배 확대되었고 전송속도 또한 크게 향상되었다.

케이스 후면에 설치된 Intel WIFI 모듈

802.11ac 2.4GHz 및 5Ghz의 4dBi 시그널 게인(signal gain) 지원
기존의 안테나에 비해 신호강도 2배 향상
2개의 안테나가 작동하여 스마트 안테나 기능을 통해 최고의 WIFI 신호를 잡을 수 있음
최고의 신호 강도 방향과 위치를 얻기 위한 다중 각도 기울기 및 자성베이스

USB TurboCharger

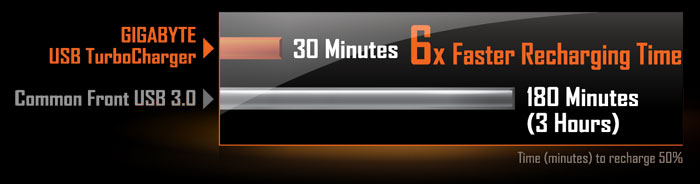

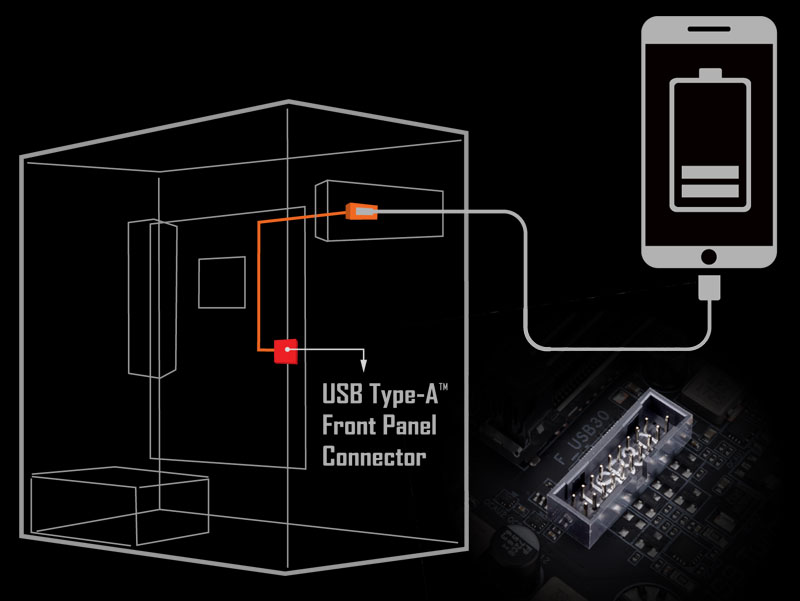

GIGABYTE의 독자적인 USB TurboCharger는 모바일 장치를 놀라울 정도로 빠르게 충전해준다. 케이스의 전면 USB Type-A 커넥터를 메인보드의 USB TurboCharger 포트에 연결하면 전면의 USB 3.0를 통해 QC 3.0가 있는 Android 장치와 Apple Fast-Charge 기능이 있는 Apple 장치를 고속 충전할 수 있다. 30분이면 거의 방전된 장치를 50%까지 충전할 수 있다*.

* 충전시간은 모바일 장치의 하드웨어에 따라 다를 수 있다. 또한 모바일 장치의 배터리 용량, 케이스 전면의 USB3.0 품질, 시스템의 절전 설정...외부 환경 요인 및 설정에 따라 충전 속도가 다를 수 있다.

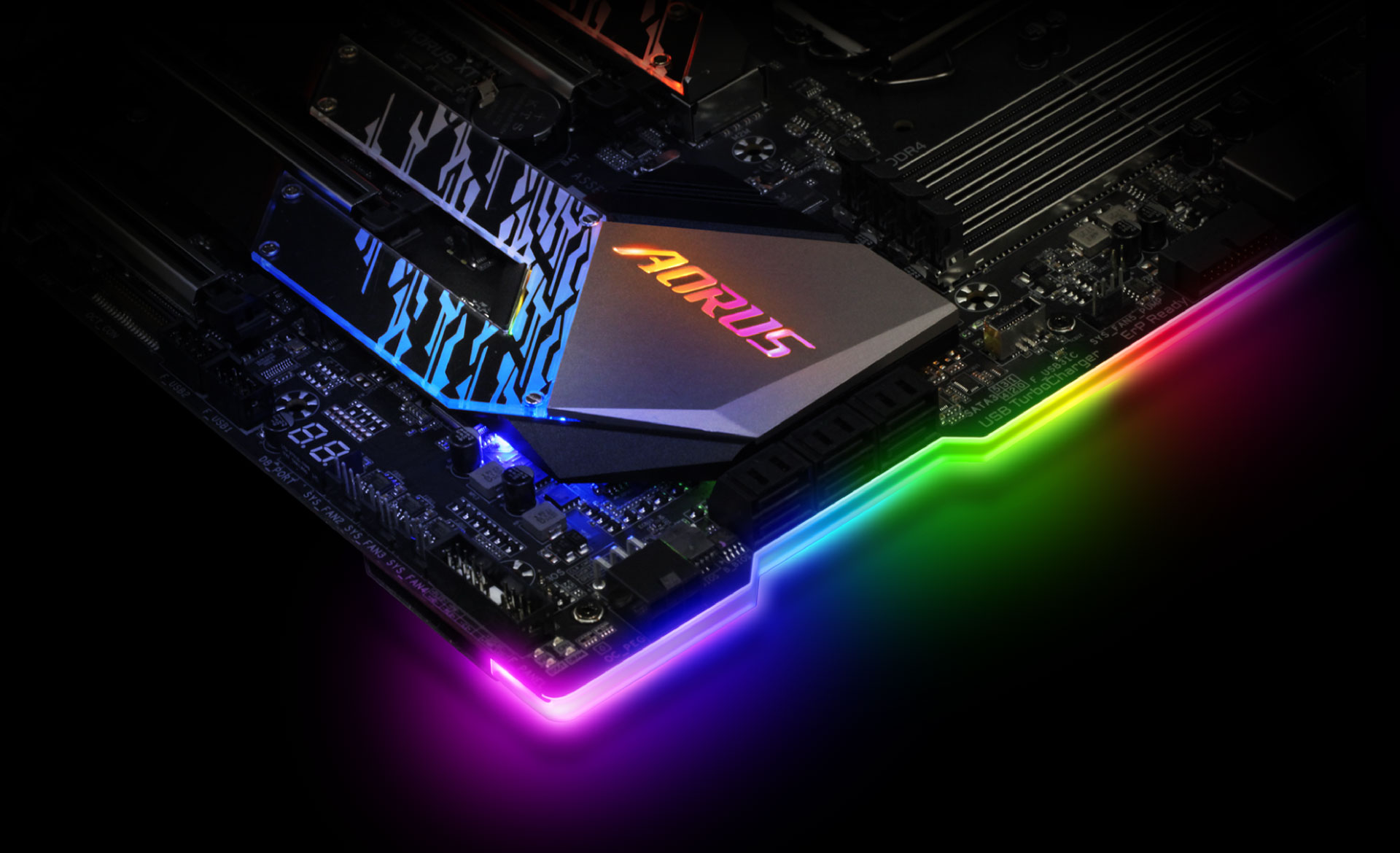

최고의 미학

GIGABYTE의 디자인팀은 Z390 AORUS XTREME의 디자인 초안 단계에서 시작하여 오랜 시간 동안 수많은 아이디어를 토론하고 수많은 미세한 부분을 조정하여 최종적으로 성능은 야수처럼 막강하지만 아름다운 디자인도 놓치지 않은 제품을 완성하게 되었다.

최고의 미학

RGB FUSION 2.0

AORUS RGB FAN COMMANDER

Multi-Zone 라이트 쇼 디자인

GIGABYTE 메인보드는 기존의 제품보다 훨씬 다양하게 개인 맞춤화된 LED를 제공하여, 사용자가 전체적으로 LED를 제어하여 나만의 개성을 표현할 수 있게 했다. 다양한 RGB LED 디자인을 내장한 RGB FUSION 2.0 프로그램을 사용하여 자신의 필요와 취향에 따라 메인보드의 모든 LED를 제어할 수 있다.

주의: 표현된 라이트 효과는 참고용입니다. 실제 효과는 모델에 따라 다를 수 있습니다.

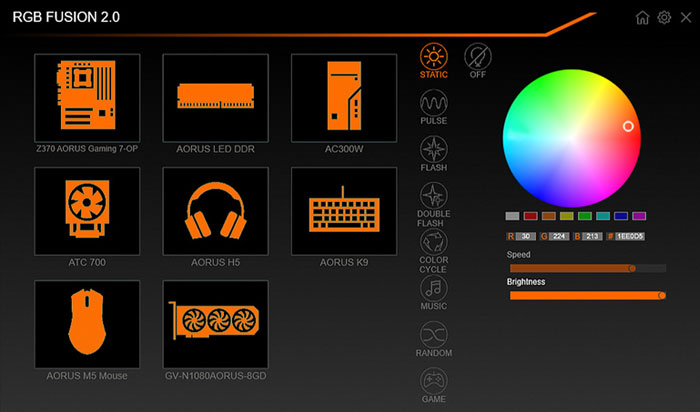

사용하기 쉽고 직관적인 인터페이스를 지닌 RGB Fusion 2.0는 조명 조정 솔루션을 제공하여, 호환되는 모든 장치에 나만의 개성을 표현할 수 있는 조명효과를 자아낼 수 있게 해준다. 메인보드와 그래픽카드에서 주변 장치에 이르기까지, 게이밍 메인보드에 개성을 표현할 수 있다. 사용자 개인의 스타일을 최대한 드러낼 뿐만아니라 자기 자신의 설정 프로파일을 사용하여 섬세하게 디자인한 조명효과를 표현할 수도 있다. 그리고 새롭게 추가한 게이밍 모드를 통해 메인보드의 조명효과를 선택된 게임과 상호 연동시켜 게임에 몰입할 수 있게 해준다.

클릭 한 번으로 동기화

원하는 대로 맞춤 개별 제어

증정된 액세서리는 케이스를 바꿔 설치하는 전문적인 사용자를 위한 것임

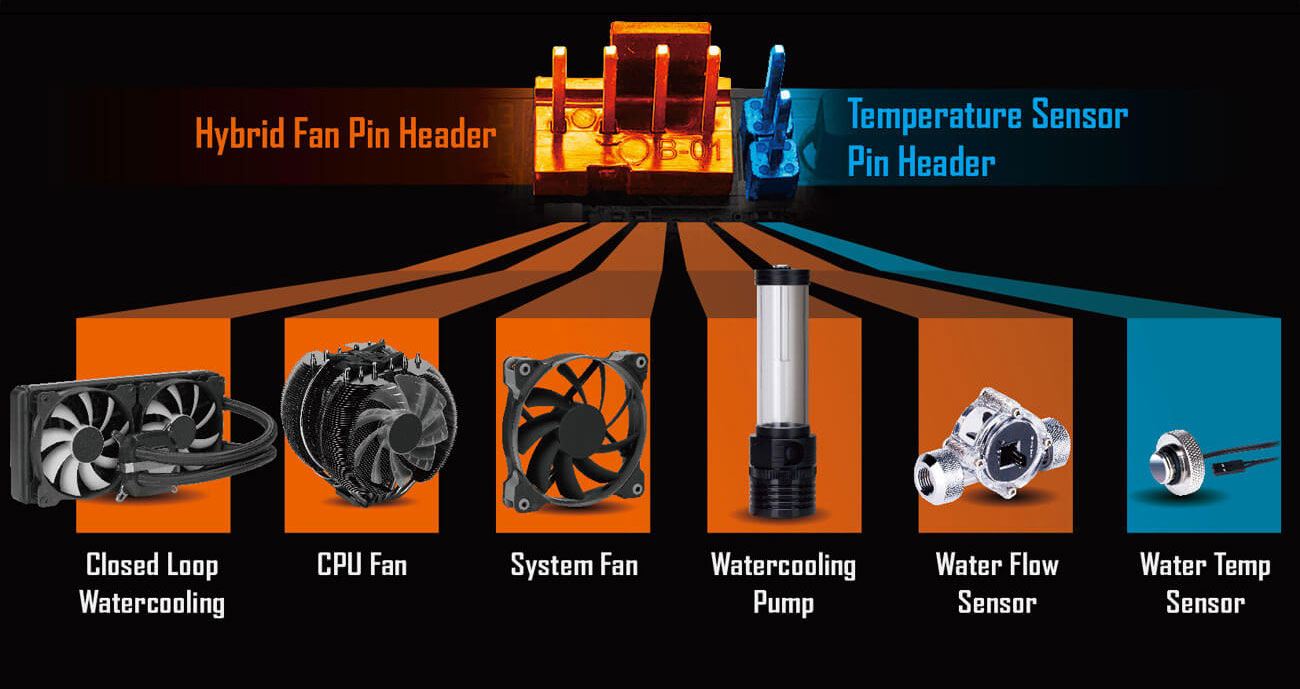

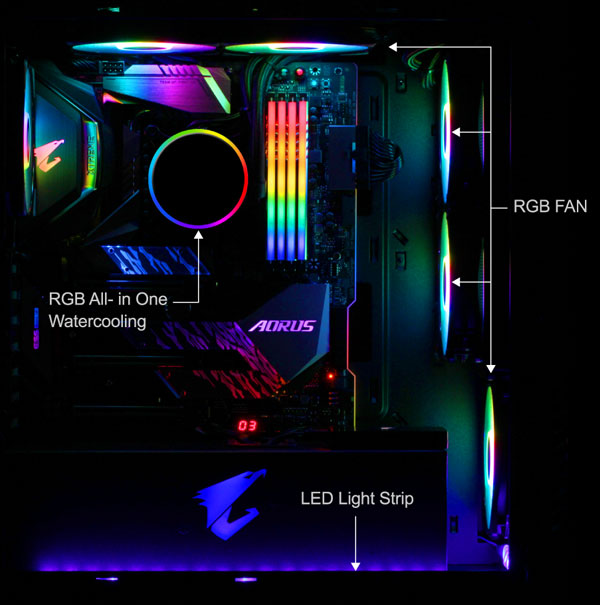

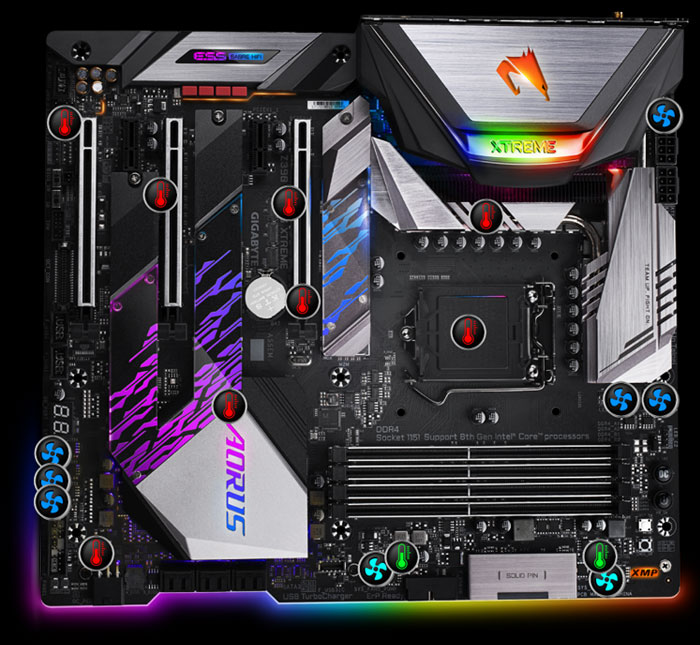

8개의 하이브리드 팬 헤더
8개의 RGB LED 헤더
8개의 디지털 addressable LED 헤더
2개의 확장형 온도센서
추가의 USB RGB 장치를 연결할 수 있는 2개의 USB 2.0 헤더
모든 팬 헤더 및 RGB /디지털 addressable LED 헤더는 속도와 라이트 효과를 독립적으로 제어할 수 있음
미니 사이즈 및 자성 베이스로 케이스 안에 설치하기 쉬움

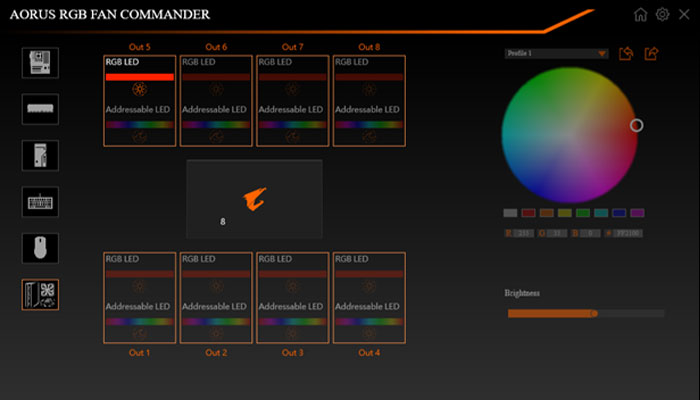

RGB FUSION 2.0 및 Smart FAN 등 어플리케이션을 통해 AORUS RGB FAN COMMANDER의 팬 및 라이트를 완벽하게 제어할 수 있다.

필요에 따라 8개의 팬 속도를 단독 제어 및 관리하여 PC 를 성능, 무소음 및 쿨링 등에서 최적의 성능을 작동할 수 있게 해준다.
RGB FUSION 2.0 어플리케이션을 사용하여 최대 16개의 라이트 장치 및 PC 그리고 기타 주변장치와 연동하여 라이트 효과를 증폭시켜 준다.

HD 오디오

마더보다의 하이브리드 오디오는 “기본적인 오디오를 출력”하는 것에 그치는 것일까? Z390 AORUS XTREME는 Hi-Fi 오디오의 오디오카드에 널리 사용되는 고품질 오디오 컴포넌트를 내장하여 청명한 오디오를 출력하여 최고의 오디오를 감상할 수 있게 해준다.

HD 오디오

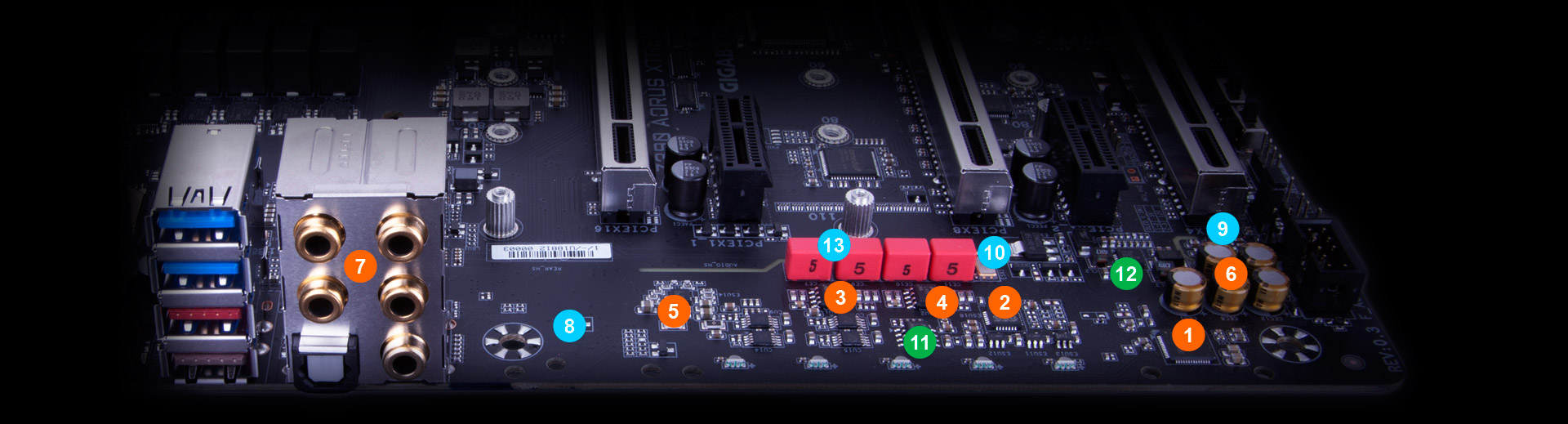

오디오 신호 처리

디지털오디오

HD 오디오 음악

서라운드 오디오 및 DSD 재생

디지털-아날로그 컨버터

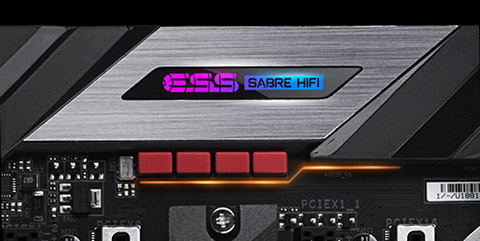

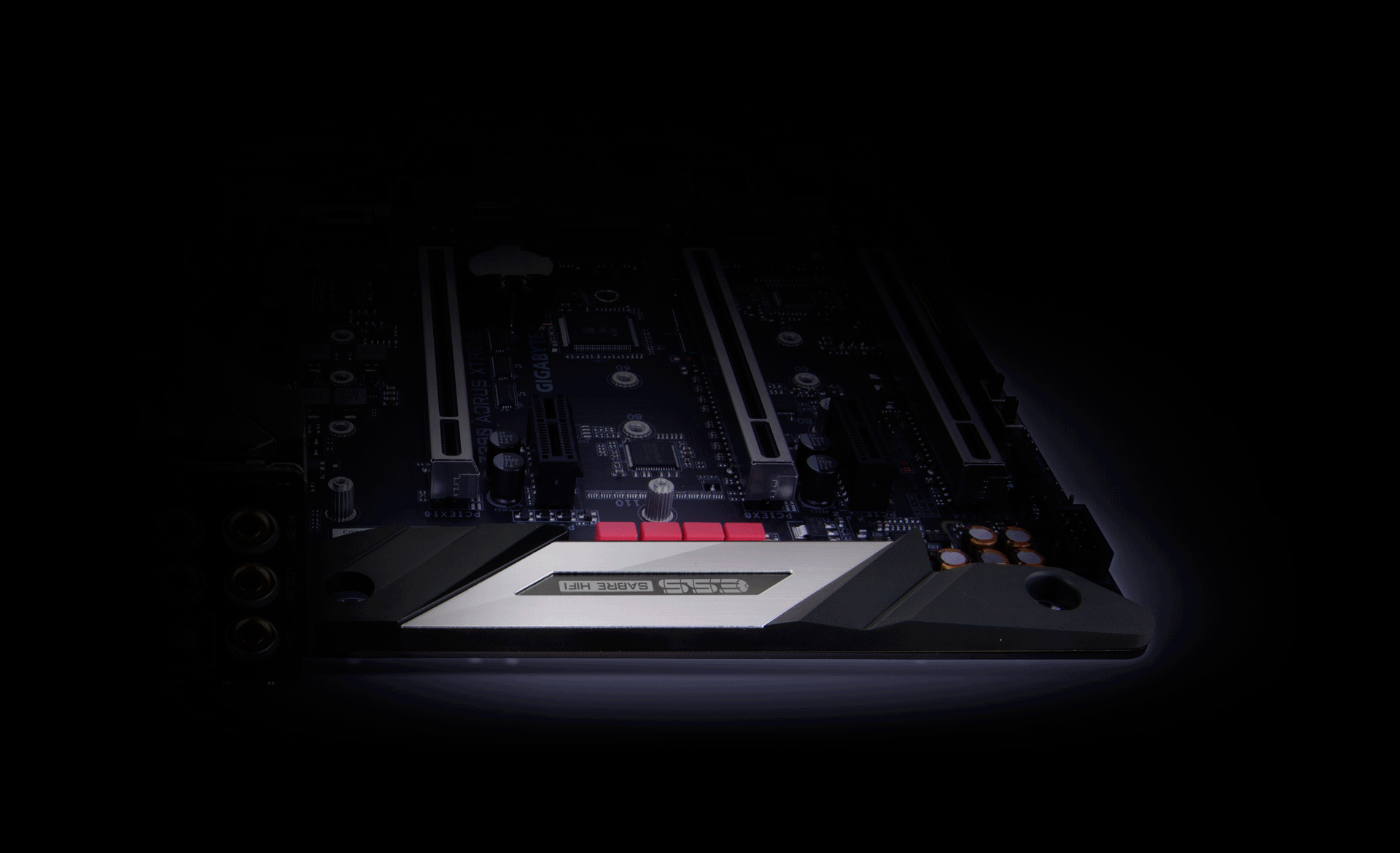

ESS SABRE DAC

Hypertream Dynamic Range (DNR 127dB)
High-Res music (32bit, 192KHz PCM)
Super low THD+N (THD+N -120db)

좌우 오디오채널 분리 균형 처리

내장된 균형 오디오주파수 설계를 통해 좌우 오디오채널 아날로그 신호 처리

최대 서라운드 오디오 및 고품질 신호 전송

오디오 신호 확대

TI Burr-Brown™ 오디오 OP Amps

낮은 스테레오 크로스 토크, 높은 작동 출력

오디오 커패시터

스튜디오 수준의 오디오 제공

크리스탈 사운드 출력

도금 오디오잭

부식에 강함/ 항산화

오디오신호 최적화

Anti-pop relay

오디오 잭을 연결하거나 제거 할 때 발생하는 팝 노이즈 방지

자동 임피던스 센서

6 ~ 600 Ω의 헤드폰 코일을 자동 감지 및 정확한 출력 전력 조정

정밀한 TXC Oscillator

정확한 디지털-아날로그 컨버터 제공

오디오 커패시터

유명 WIMA 커패시터는 피드백 신호 처리로 사용되어 투명하고 균형있는 사운드를 제공한다.

깨끗한 오디오 파워

독립적인 아날로그 전원

오디오 부품의 깨끗한 아날로그 전원을 제공하여 소음 최소화

깨끗한 전원 설계

디지털 아날로그 컨버터에 방해없는 전원 공급

울트라 듀러블

GIGABYTE 메인보드는 내구성과 고품질 제조 공정으로 널리 알려져 있다. GIGABYTE는 이 기술을 Z390 AORUS XTREME에 구현했다. 메인보드를 자세히 살펴보면, 컴포넌트 자체가 최고 성능을 갖고 있을 뿐만 아니라 슬롯을 강화하여 컴포넌트가 장기간 견고하게 작동되도록 했다.

울트라 듀러블

Solid Pin

3XPCIE Armor

4XMemory Armor

Q-Flash Plus

울트라 듀러블™ PCIE 아머(Armor)

업계 선도적인 울트라 듀러블 PCIe 아머(Armor)

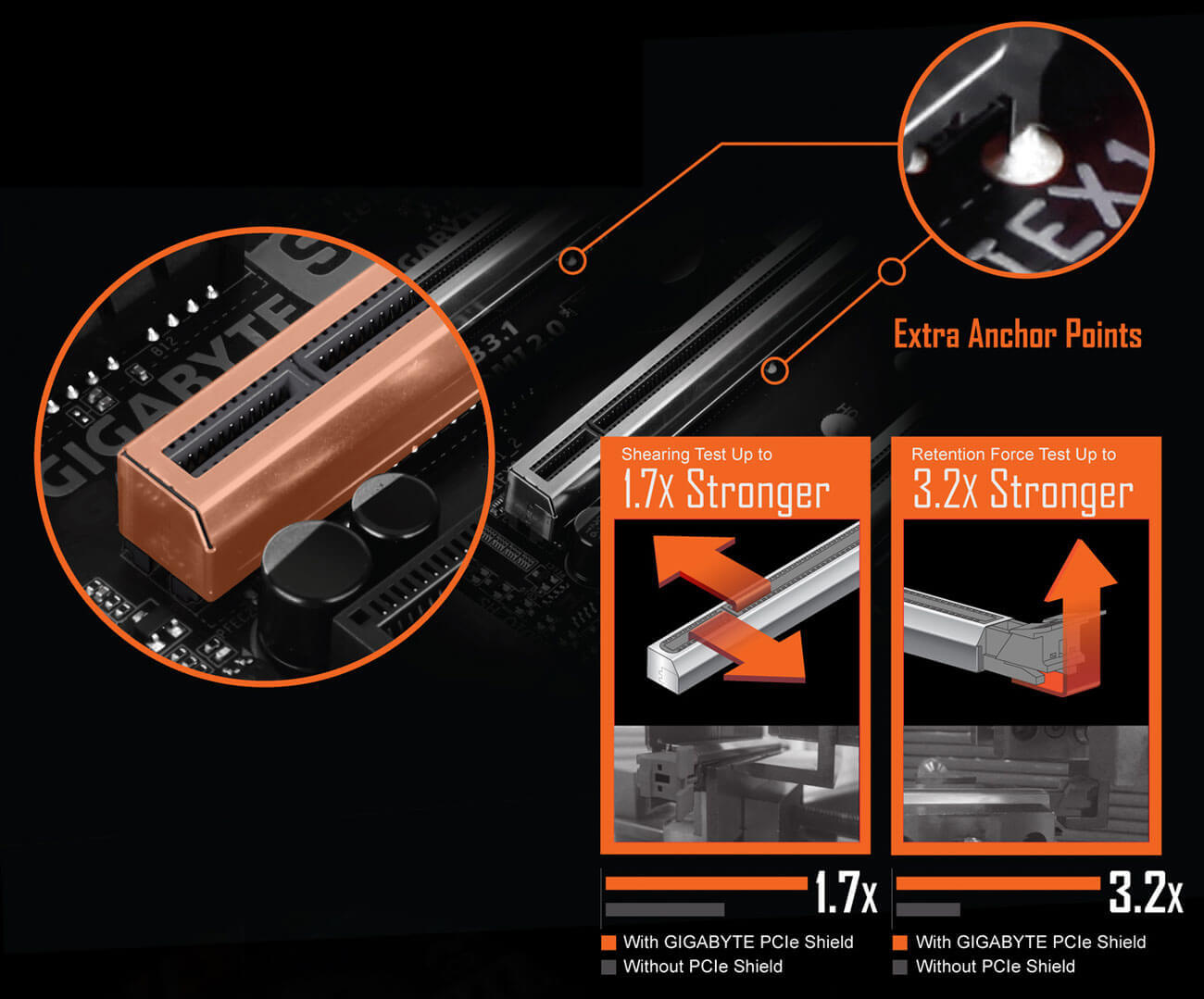

GIGABYTE가 고안한 스테인레스로 감싼 PCIe 슬롯은 PCIe 슬롯의 강도를 효율적으로 제고했다. 이로써 사용자들이 큰 사이즈의 그래픽카드를 잘못 설치하거나 그래픽카드가 무거워 PCIe 슬롯이 손상되는 것을 막을 수 있다.

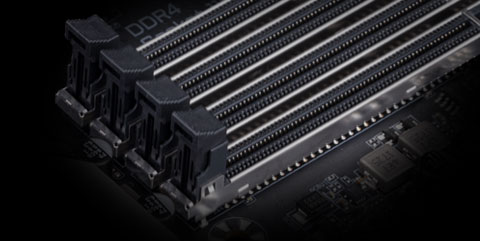

울트라 듀러블™ 메모리 강화

AORUS 메인보드는 독자적인 울트라 듀러블 보호 설계를 채용하여 PCB의 변형과 왜곡을 방지할 수 있을 뿐아니라 ESD의 간섭을 줄일 수도 있다.

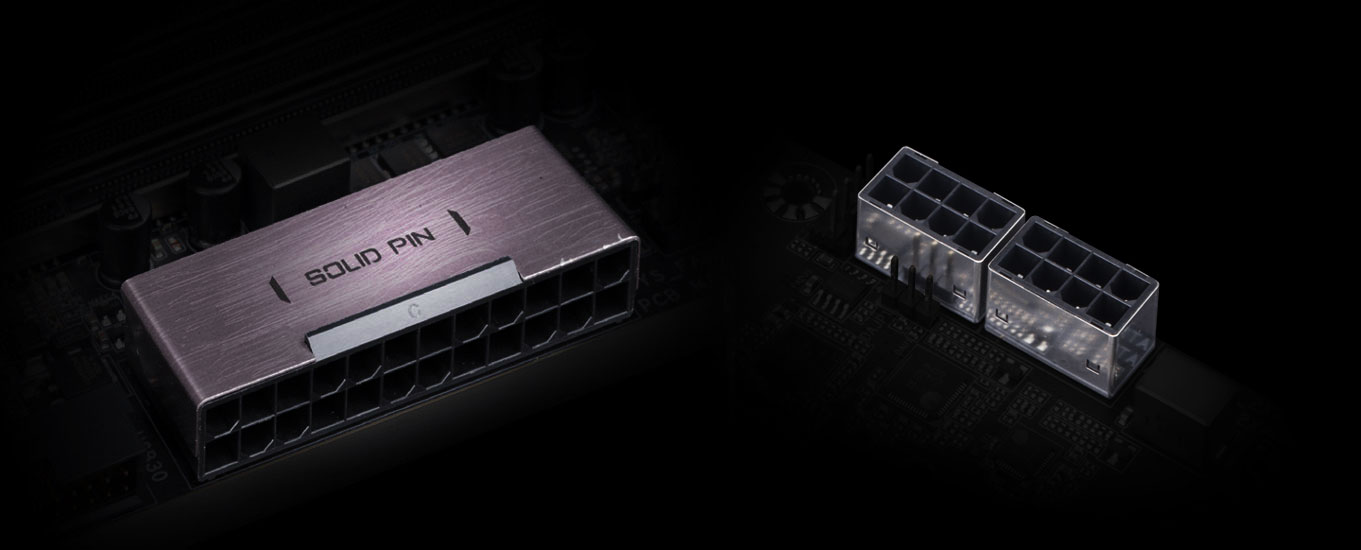

솔리드 핀 파워 커넥터

AORUS Z390 시리즈 메인보드는 기존의 파워 커넥터보다 내구성이 향상된 솔리드 핀 24pin ATX 주전력 및 8pin + 8pin ATX 12V CPU 보조 전력 커넥터 설계를 채용, 일반 커넥터보다 훨씬 뛰어난 전도성 및 신호 전달성을 보이며 수차례 꽂고 빼는 작동으로 인한 금속 마모를 줄일 수 있다.

솔리드 핀 파워 커넥터 디자인의 강점

파워 전송 면적이 커져서 저항을 크게 줄임
금속량을 늘려 높은 전류 및 폐열을 견딤
울트라 듀라블 및 사용 수명 연장

CPU-Free USB BIOS Updates

AORUS Q-Flash Plus는 CPU와 메모리를 설치하지 않은 상태에서도 USB와 휴대장치를 통해 메인보드의 BIOS를 최신 버전으로 업데이트할 수 있게 해준다.

CPU, 메모리 등 하드웨어가 없어도 Q-Flash Plus를 통해 AORUS 메인보드의 BIOS를 업데이트할 수 있다. 다운로드한 최신 BIOS를 FAT 또는 FAT 32 포멧의 이동저장 장치에 저장하고 BIOS 명칭을 GIGABYTE.bin로 바꾼 다음 이동저장 장치를 메인보드의 특정 USB 슬롯에 끼우고 PC를 켜면 BIOS가 자동으로 업데이트 된다.

GIGABYTE BIOS 및 어플리케이션

좋은 소프트웨어라도 완벽한 하드웨어가 있어야 최적의 상태로 작동될 수 있다. Z390 AORUS XTREME는 실용적이고 쉽게 설치할 수 있는 소프트웨어를 증정하여 마더보드와 PC를 정확하고 원활하게 사용할 수 있게 해준다.

GIGABYTE BIOS 및 어플리케이션

BIOS

APP CENTER

Easy Tune

System Information Viewer

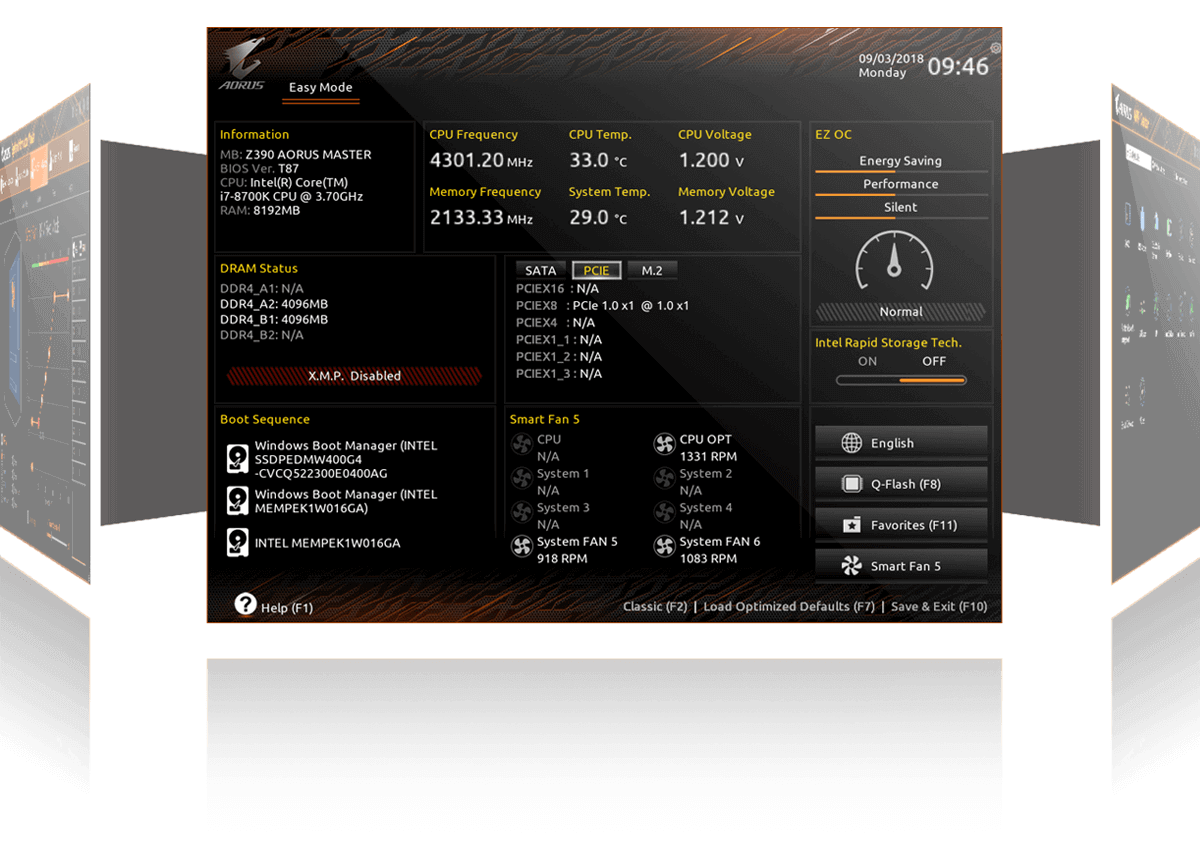

BIOS

새로운 사용자 인터페이스

새롭고 쉬운 모드로, 한 페이지에서 CPU 클럭, 메모리, 스토리지, 팬 등 중요한 하드웨어 정보를 표시해 준다.

즐겨찾기

자주 사용하는 아이템을 빠른 검색과 설정을 위해 즐겨찾기 메뉴에 추가한다.

장치정보 저장

SATA, PCIE 및 M.2 인터페이스 등 각종 저장장치의 관련 정보를 표시한다.

설정 변경 알림

BIOS 설정을 저장하기 전에 BIOS 변경 항목을 모두 목록으로 보여주어 조정된 항목이 정확한지 빠르게 확인할 수 있다.

최적화된 메모리 설치상태 알림

2개의 메모리 모듈을 설치했지만 싱글 채널 모드만 작동시킬 때 경고 정보를 표시하여 설치 설정을 변경하도록 알려준다.

Load Line 전압부하를 도형화

직관적인 곡선 도형을 사용하여 각 부하 라인에 대해 교정해야 할 설정값을 정확하게 표시해 준다.

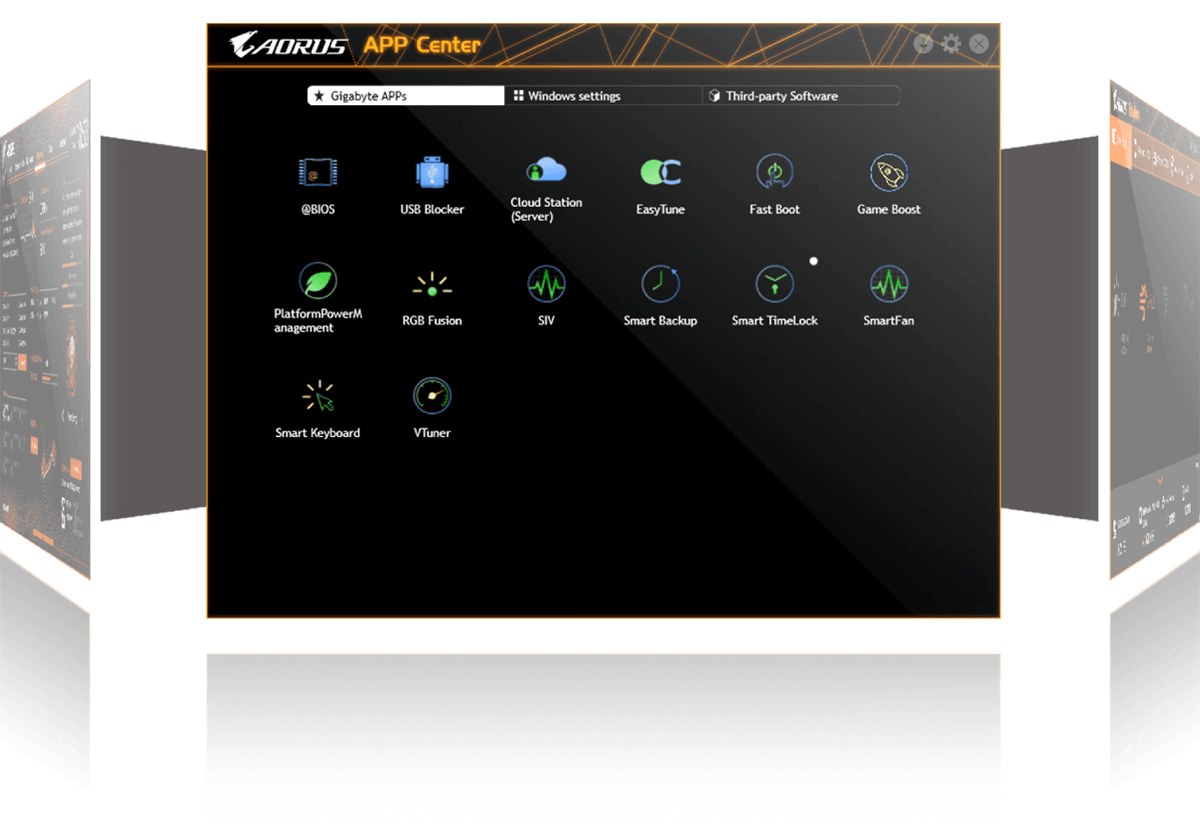

APP CENTER

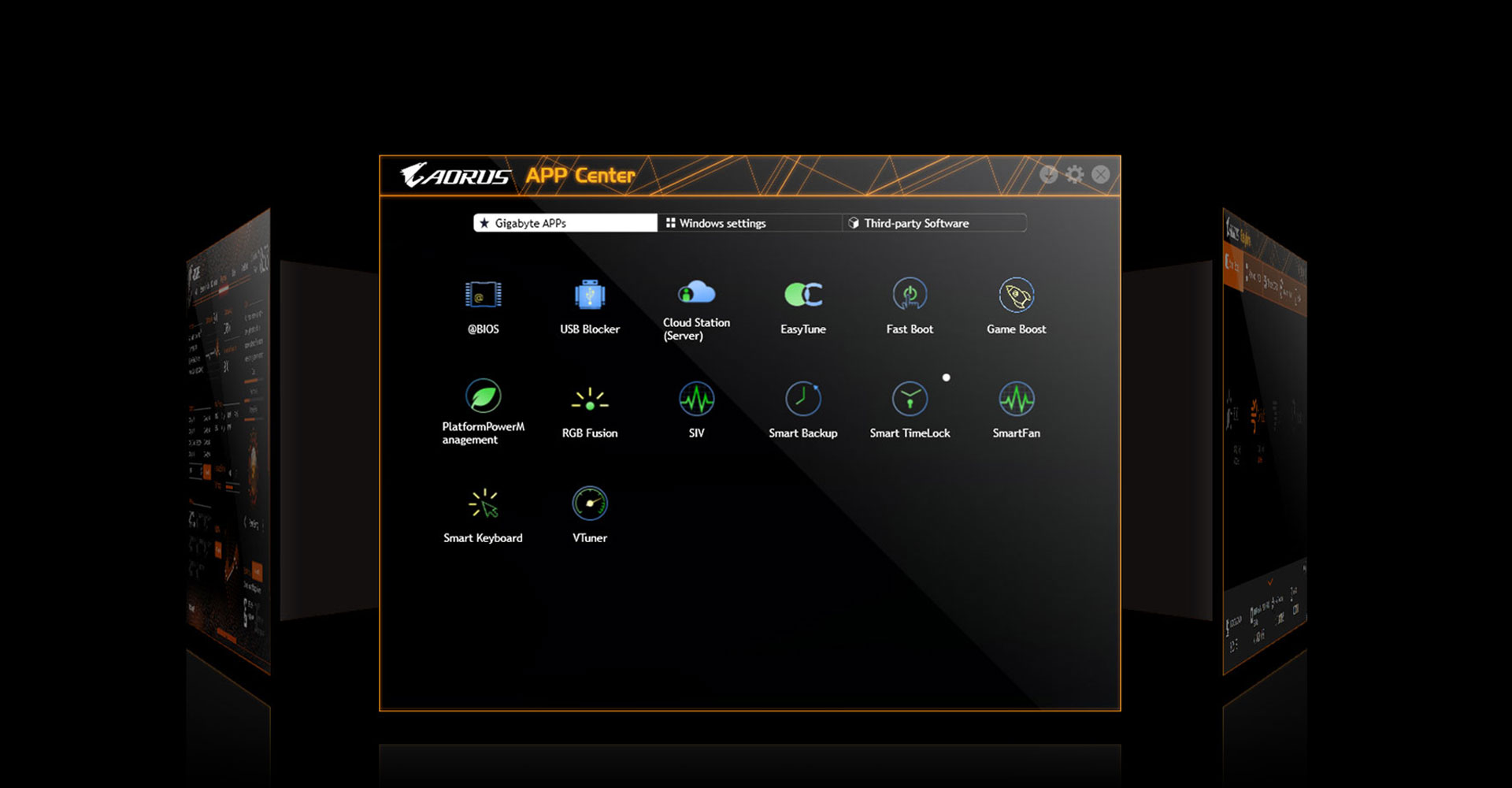

GIGABYTE APP Center는 GIGABYTE의 다양한 프로그램을 손쉽게 제어하여 GIGABYTE 메인보드의 성능을 극대화시킨다. 조작이 간단하고 일관성 있는 조작 인터페이스를 통해, GIGABYTE APP Center는 모든 GIGABYTE 프로그램을 간단하게 실행하고 최신 업그레이드 정보를 파악해 주며 또한 최신 유틸리티와 드라이브 및 BIOS를 다운로드할 수 있게 해준다.

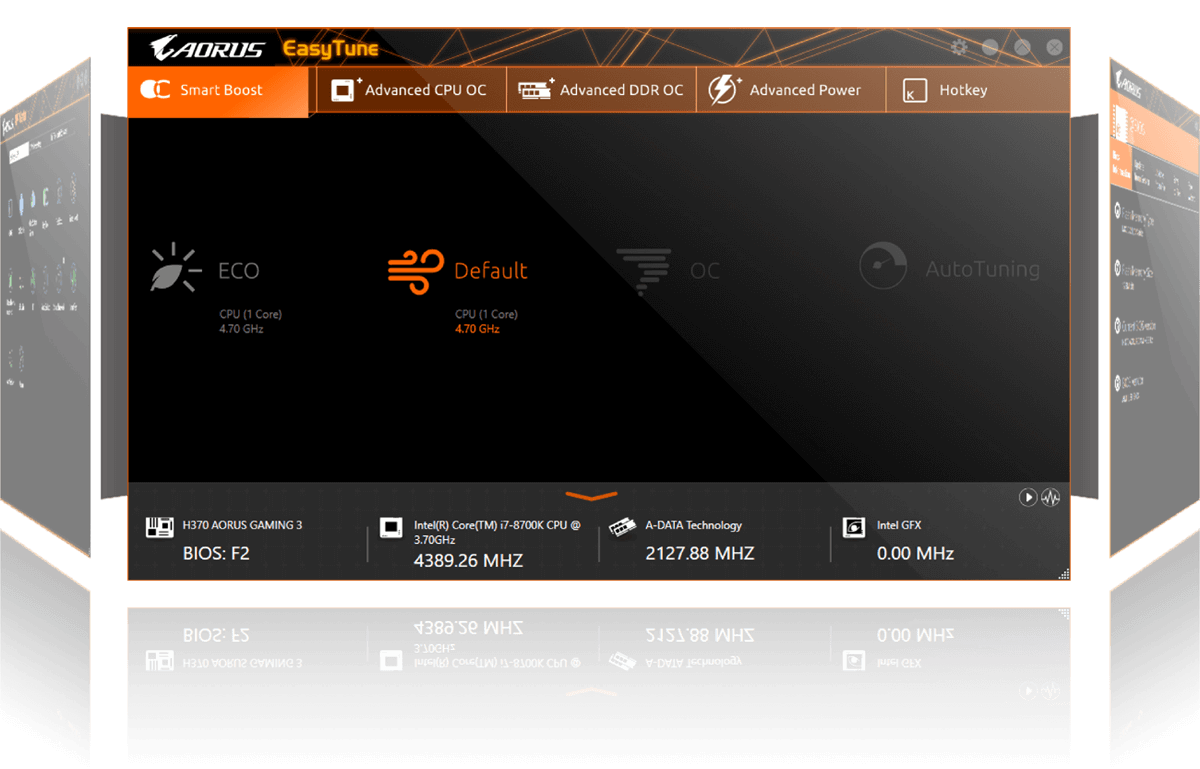

EasyTune™

GIGABYTE EasyTune™은 간편한 사용자 인터페이스로 시스템을 최적화 해주거나 또는 Windows에서 시스템 및 메모리 주파수와 전압을 쉽게 튜닝할 수 있다. 사용자가 시스템 튜닝을 원하지 않을 경우, Smart Quick Boost을 사용하여 원클릭으로 오버클럭을 자동 설정하여 성능을 대폭 제고할 수 있다.

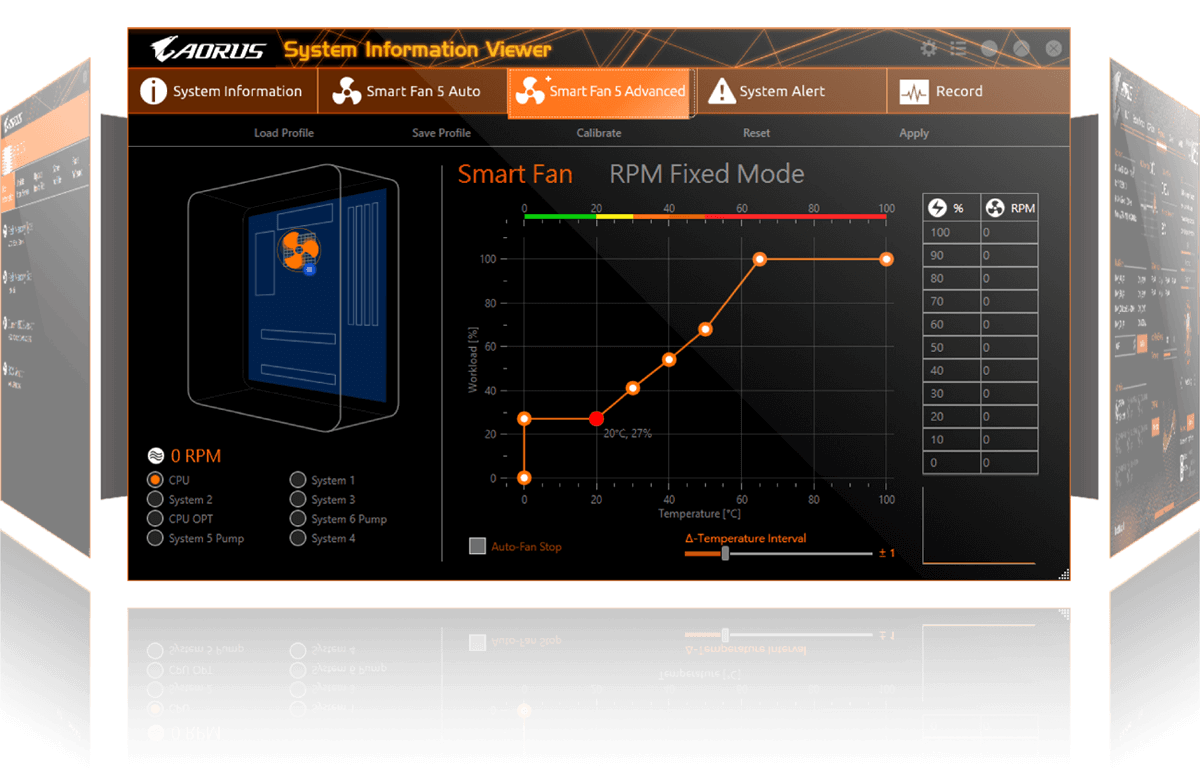

System Information Viewer

GIGABYTE System Information Viewer는 고성능 시스템 모니터링 소프트웨어로서, 현재의 시스템 상태를 파악하고 CPU, 메모리 등 컴포넌트의 클럭과 주파수를 모니터링할 수 있으며 선택한 팬의 속도를 변동 또는 조절할 수 있다. 그리고 시스템 또는 특정 컴포넌트의 온도 경고 표시를 설정하고 PC 실행 상태를 기록할 수 있다. 위에 소개된 기능은 System Information Viewer의 사용하기 쉬운 설정을 통해 실행할 수 있어서 언제든지 PC의 사용 및 건강 상태를 체크할 수 있다.
