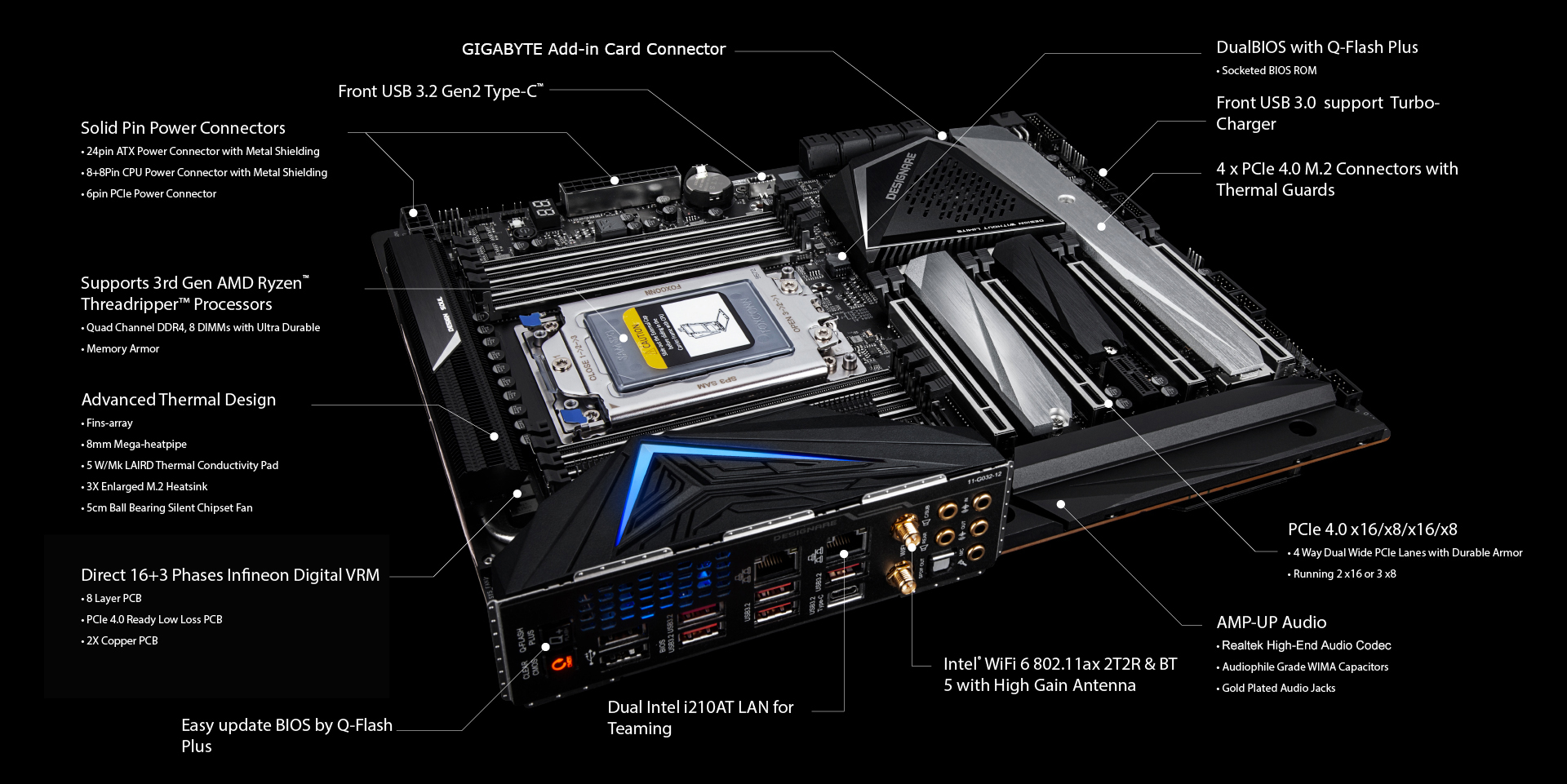

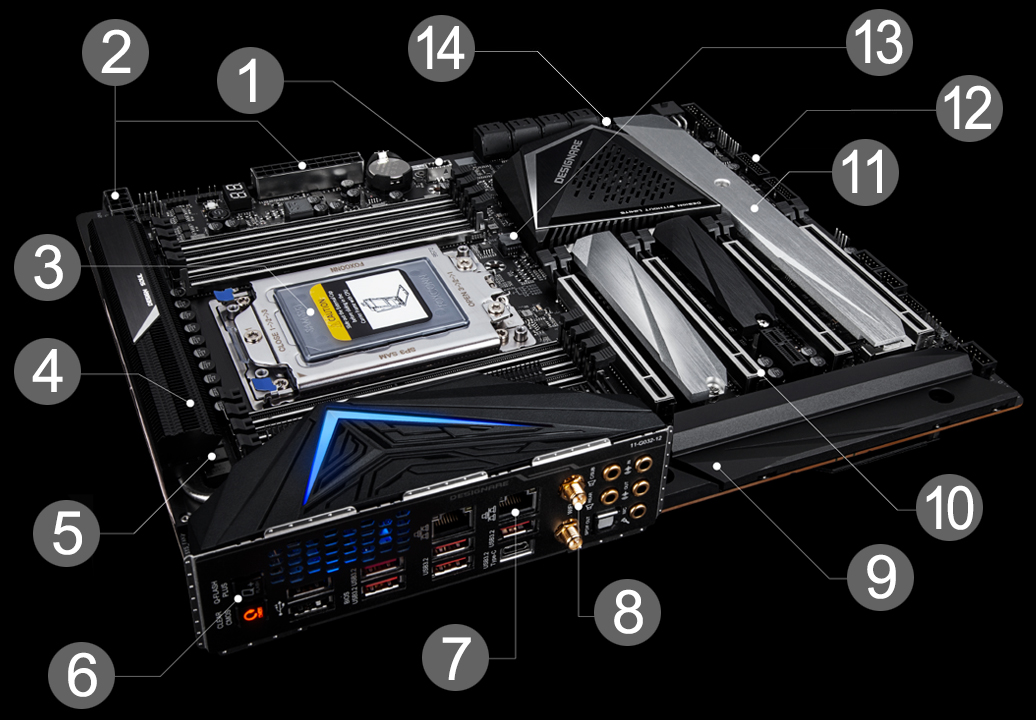

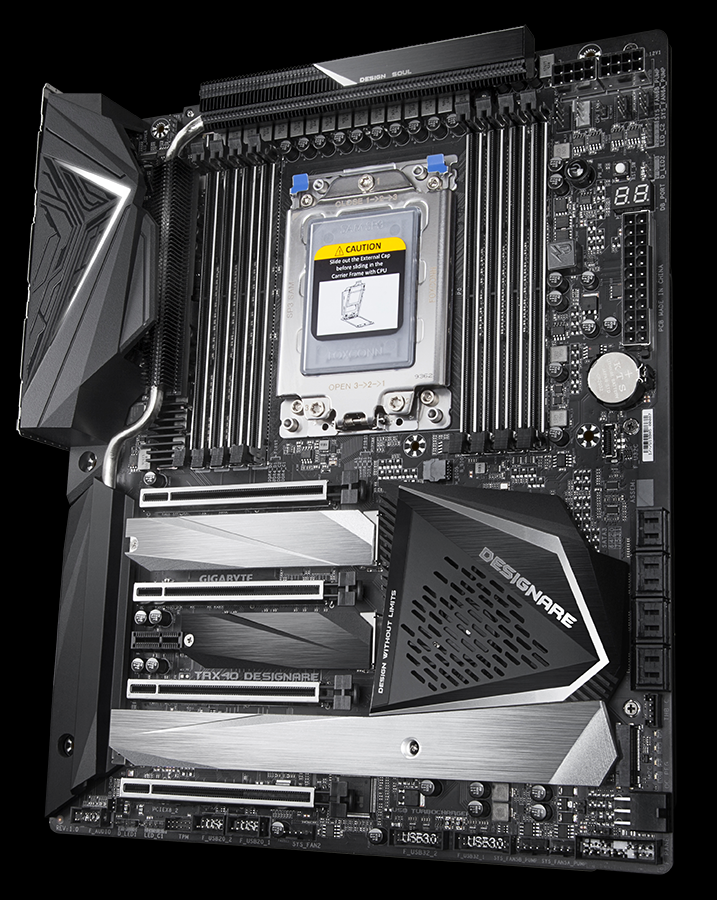

SPEC OVERVIEW
1
Front USB 3.2 Gen2 Type-C
2

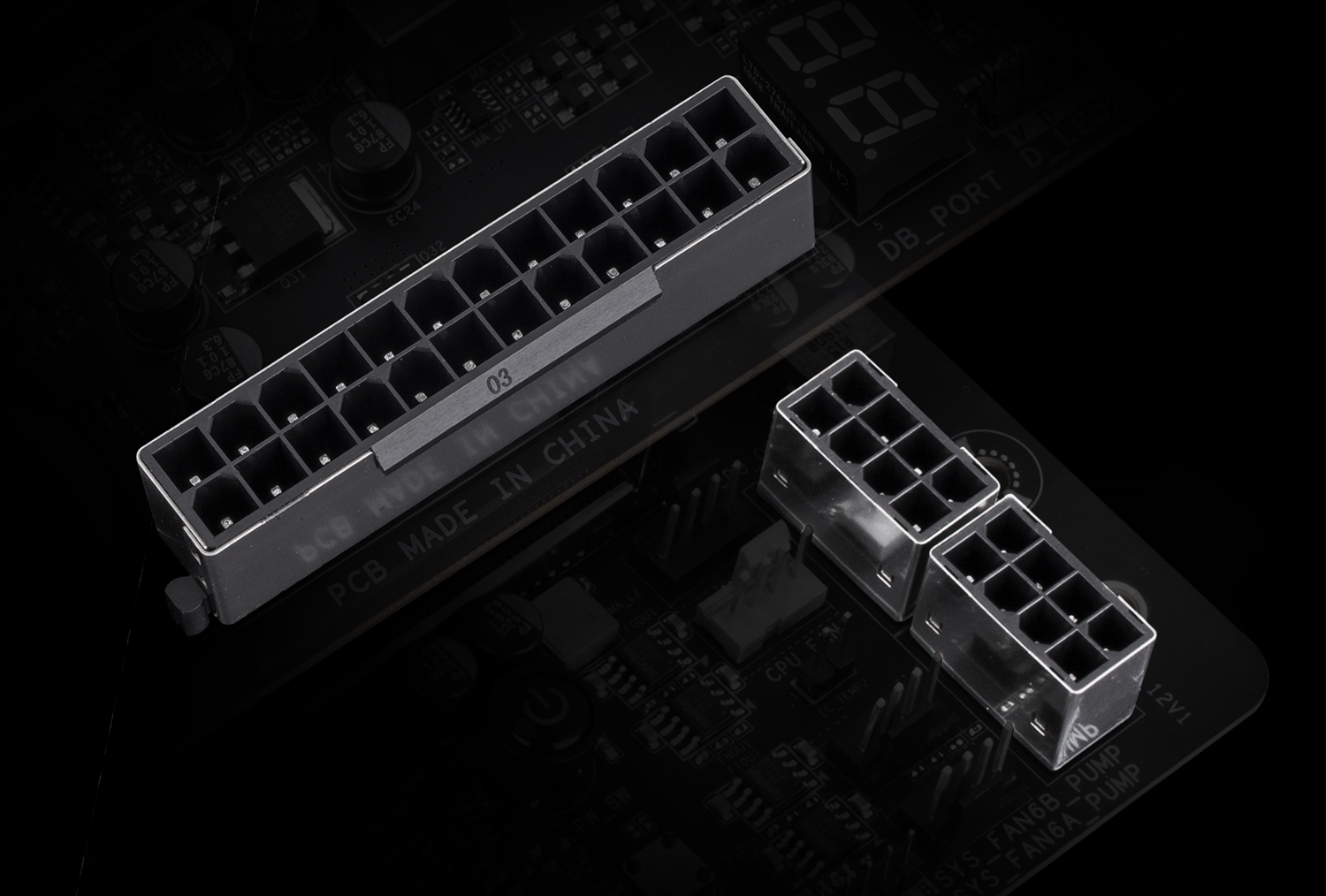

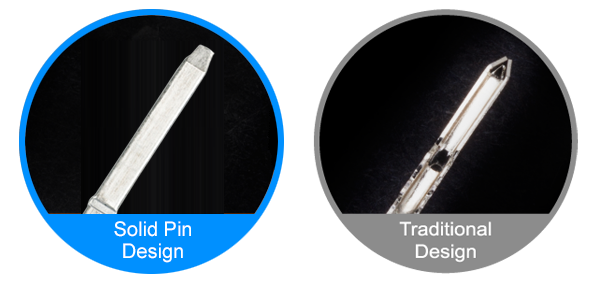

Solid Pin Power Connectors
• 24pin ATX Power Connector
• 8+8Pin CPU Power Connector with Metal Shielding
• 6pin PCIe Power Connector
3
Supports 3rd Gen AMD Ryzen Threadripper Processors

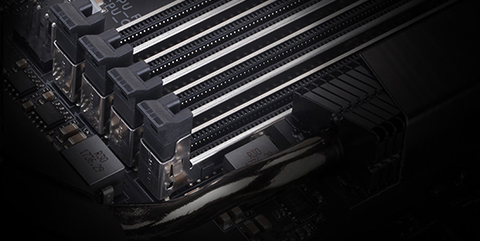

• Quad Channel DDR4, 8 DIMMs with Ultra Durable Memory Armor
4
Advanced Thermal Design
• Fins-Array
• 8mm Mega-Heatpipe
• 5 W/mK LAIRD thermal conductivity pad
• 3X Enlarged M.2 Heatsink
• 5cm Ball Bearing Silent Chipset Fan
5
Direct 16+3 Phases Infineon Digital VRM
• 8 Layer PCB
• PCIe 4.0 Ready Low Loss PCB
• 2oz Copper PCB
6
Easy update BIOS by Q-Flash Plus
7
Dual Intel i210AT LAN for Teaming
8

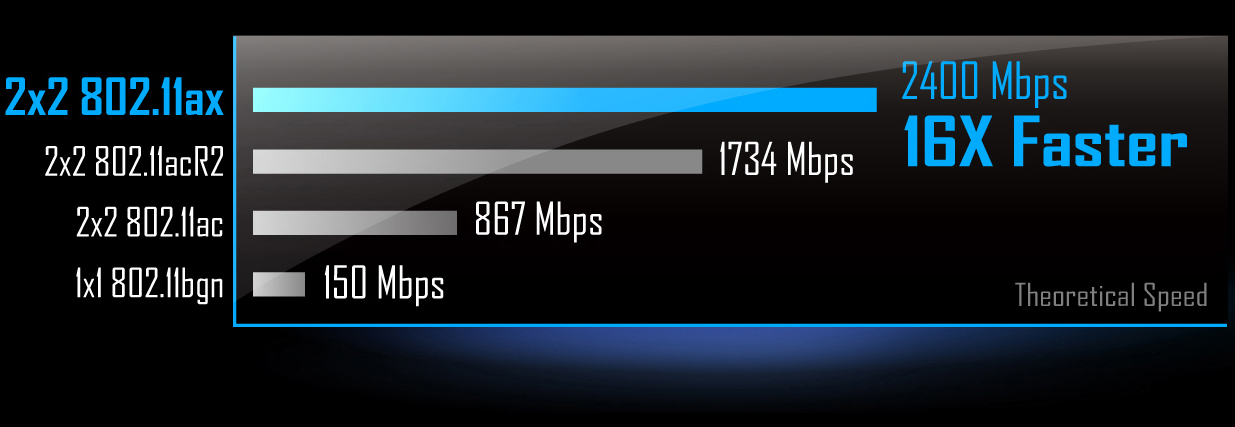

Intel WiFi 6 802.11ax 2T2R & BT 5 with High Gain Antenna
9
AMP-UP Audio
• Realtek High-End Audio Codec
• Audiophile Grade WIMA Capacitors
• Gold Plated Audio Jacks
10
PCIe 4.0 x16/x8/x16/x8
• 4 Way Dual Wide PCIe Lanes with durable armor
• Running 2 x16 or 3 x8
11
4 x PCIe 4.0 M.2 Connectors with Thermal Guards
12
Front USB 3.0 support TurboCharger
13
DualBIOS with Q-Flash Plus
• Socketed BIOS ROM
PERFORMANCE

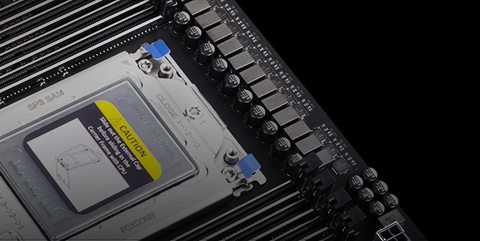

TRX40 DESIGNARE マザーボードは、Infineon PWM コントローラーにより、16+3 フェーズのダイレクト駆動を採用しています。
Infineon TDA21472 Power Stage MOSFET により、各フェーズ 70A (合計最大 1330A) の電力が供給可能です。
  • Direct 駆動採用
  • フェーズ・ダブラー非搭載
  • 次世代 Infineon PWM コントローラー
  • 70A Power Stage
  • 低電圧リップル
  • 最高効率
  • 8+8 ピン電源コネクタ

1. Fins-Array
Fins-Array は放熱面積を拡大するので、他のものよりも熱をより早く放熱することができます。
2. 大口径ヒートパイプ
大口径ヒートパイプを使用する事によって、ヒートシンクにより効率的に熱を逃がす事ができます。
3. 3X PCIe 4.0 M.2 ヒートシンク
大型 M.2 ヒートシンクにより、新世代 PCIe 4.0 SSD の過熱によるパフォーマンス低下を防止
4. LAIRD 高性能熱伝導パッド
5W/mK の高熱伝導率パッドを使用することで、同じ時間で従来の熱パッドに比べて2.7倍多くの熱を伝達できます。
5. Ultra Durable 裏面ベースプレート
アルミ製の裏面ベースプレートにより、放熱性をさらに高めました。

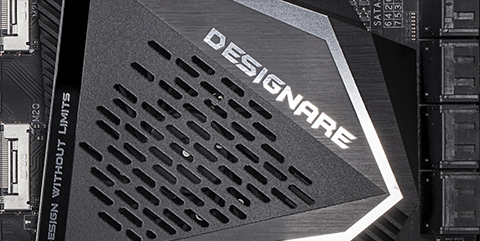

6. TRX40 チップセット冷却
アルミ製のヒートシンクにより、TRX40 チップセットが適切に放熱されるよう設計されています。
7. 5cm ボールベアリング・静音ファン
5cm ボールベアリングを搭載した静音ファンは、低負荷時に停止します。
GIGABYTE 独自の 2X 銅薄層基板は、電力負荷を軽減しCPU電源回路周辺の熱を基板全体に分散させることで、システムの温度を劇的に下げる働きをします。 電力の無駄を省き、部品ひとつひとつの温度をさらに下げることができます。これによりシステムの安定と、オーバークロック性能を高めることができます。
DDR4 XMP 4400MHz 以上*
高クロックの XMP 対応メモリが動作するよう、各種テスト&チューニングして 4400MHz 以上の動作検証を行っています。
CONNECTIVITY

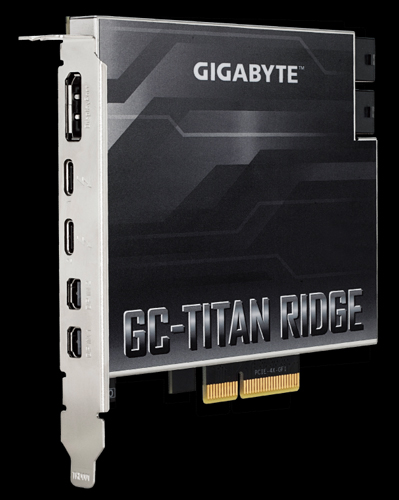

Thunderbolt 3 対応 GC-Titan Ridge 拡張カード同梱
同梱されている GC-Titan Ridge 拡張カードにより、Thunderbolt 3 ポートが2つ利用できます。

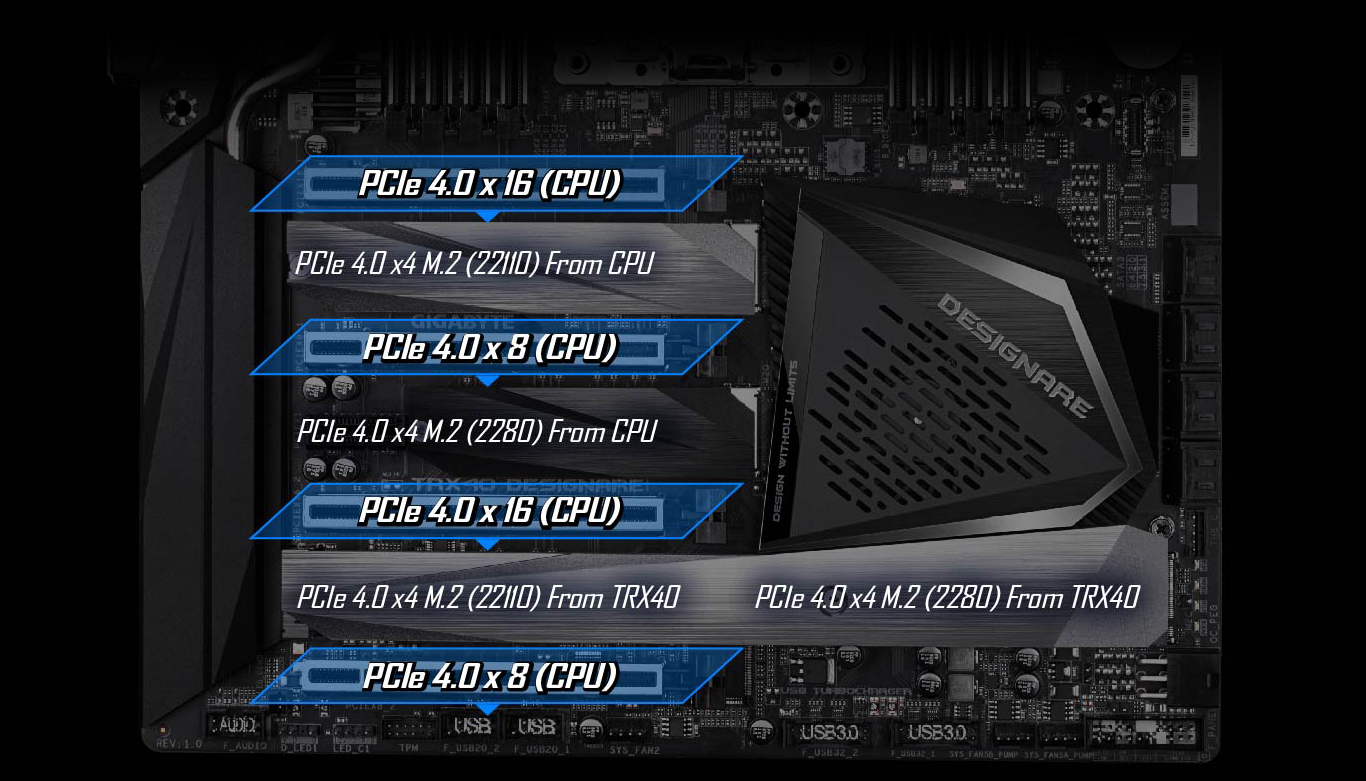

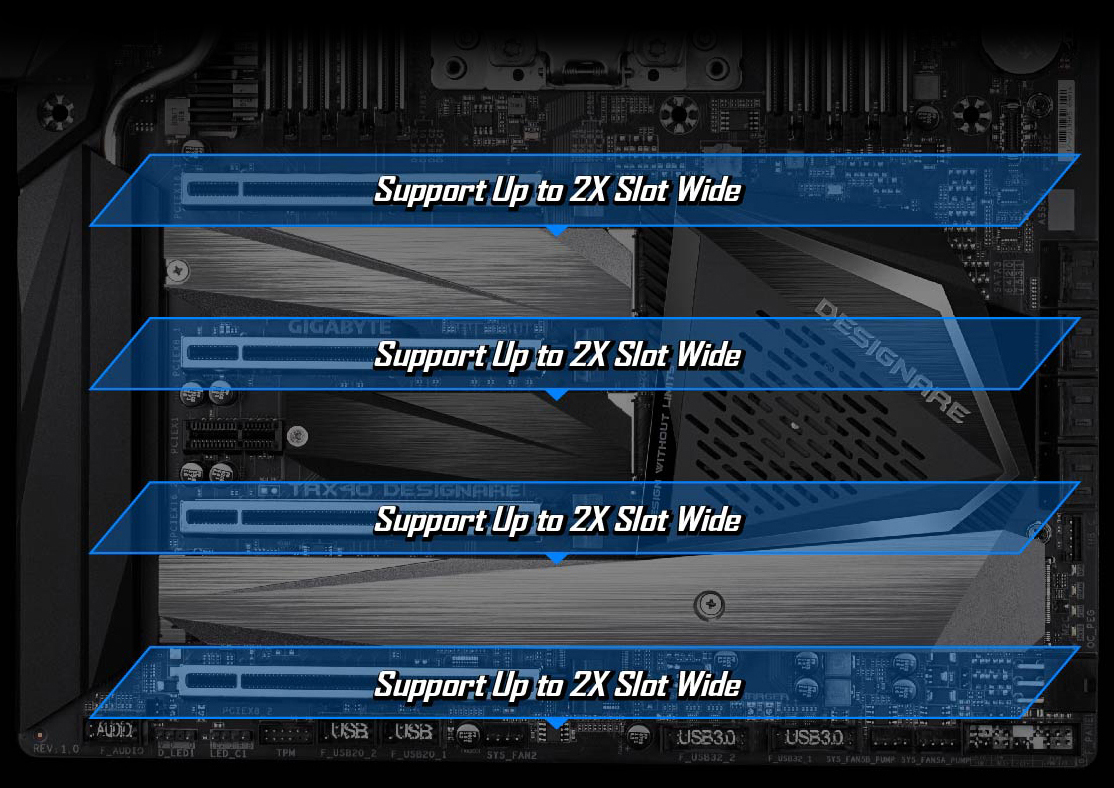

TRX40 DESIGNARE は、2スロット幅グラフィックスカードを4枚挿すスペースがあります。

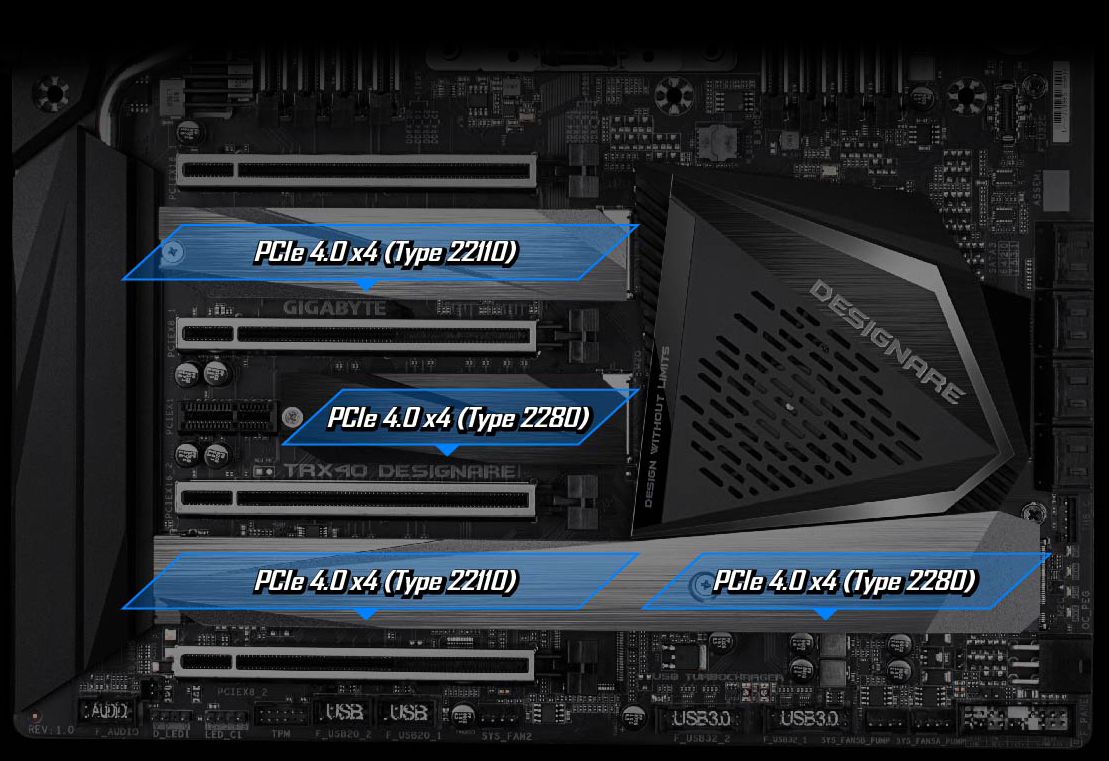

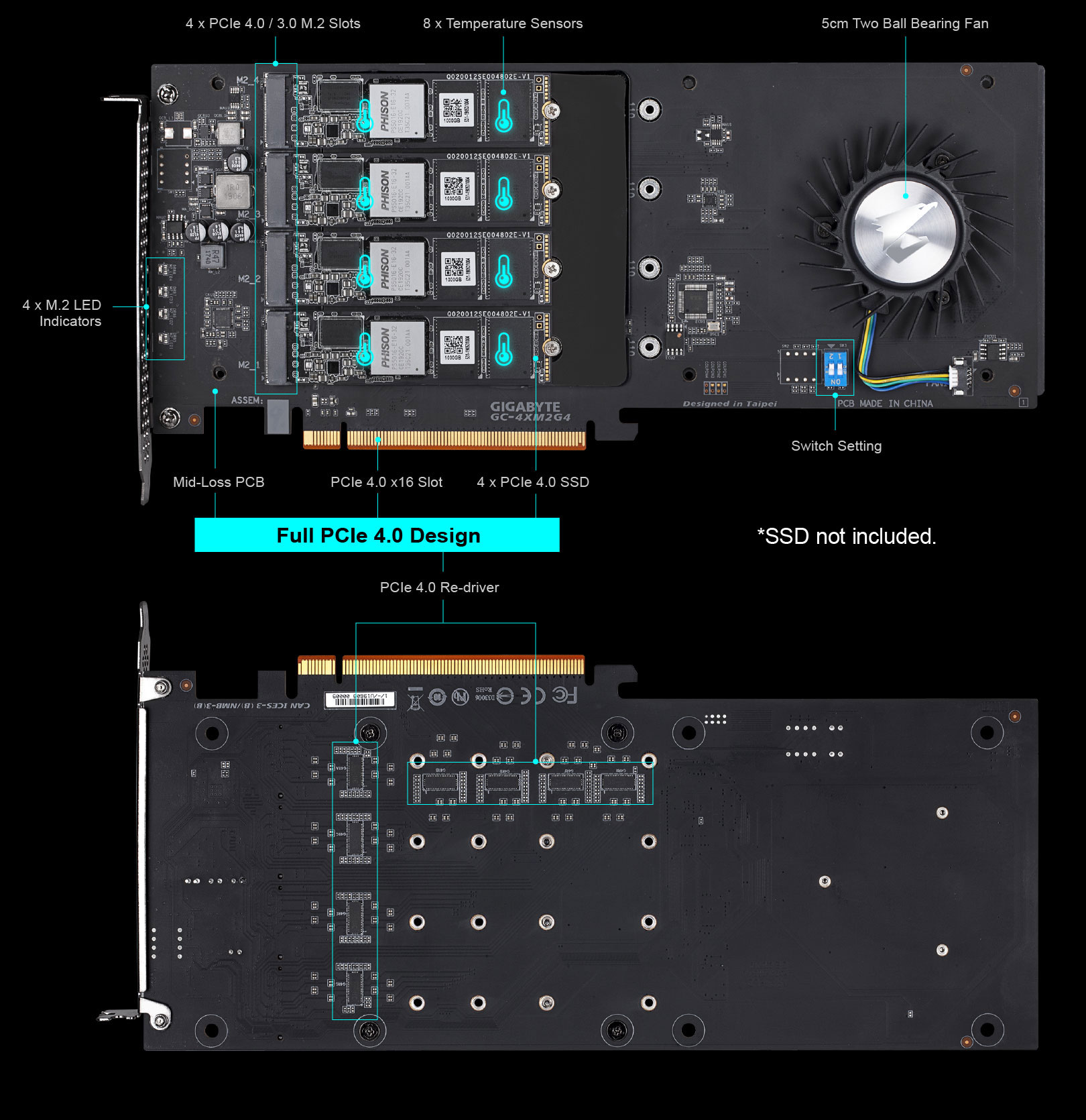

4連 PCIe 4.0 x4 M.2
GIGABYTE マザーボードは、システム性能を最大限に引き出そうとする、パワーユーザーに M.2 テクノロジを提供することに重点を置いています。

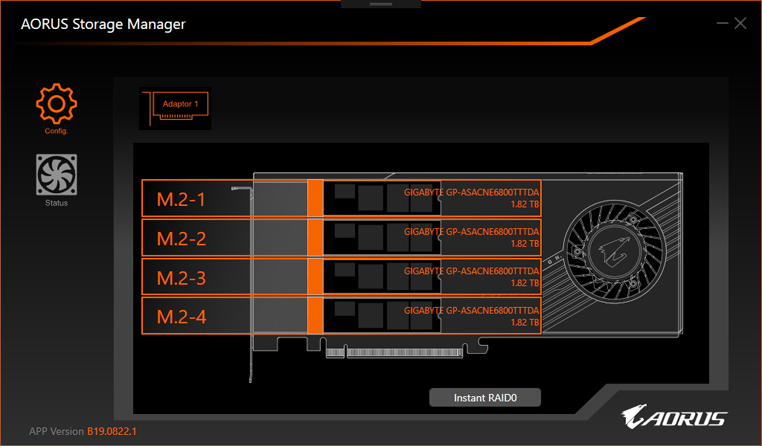

4連 PCIe 4.0 SSD RAID 0 構成可能
PCIe 4.0 x4 NVMe PCIe SSD による究極性能
GIGABYTE マザーボードは、大容量を要求し、最高のパフォーマンスを追求するユーザーのために、NVMe ストレージに関して業界最高の互換性を提供します。 GIGABYTE 独自設計により、最高 14991 MB/s(シーケンシャル・リード)の記録速度に RAID で設定することができ、GIGABYTE は究極 PC のための明白な選択です。
M.2 + M.2 + M.2 + M.2
Extreme sequential Read 14991 MB/s, Sequential
Write 12721 MB/s speed
USB TurboCharger
GIGABYTE 独自機能の USB TurboCharger により、
フロント USB 3.2 Gen.1 Type-A 端子で、Android デバイス (QC 3.0)
Apple デバイス (Apple Fast-Charge) を利用できます。

*充電時間は、デバイスのハードウェア設計、バッテリ容量、 PC ケースのフロント USB ケーブルの品質、省電力設定、および環境によって異なります。
COOLING
Smart Fan 5
Smart Fan 5 によって、高性能ゲーミング PC であっても最適な冷却状態を維持できます。

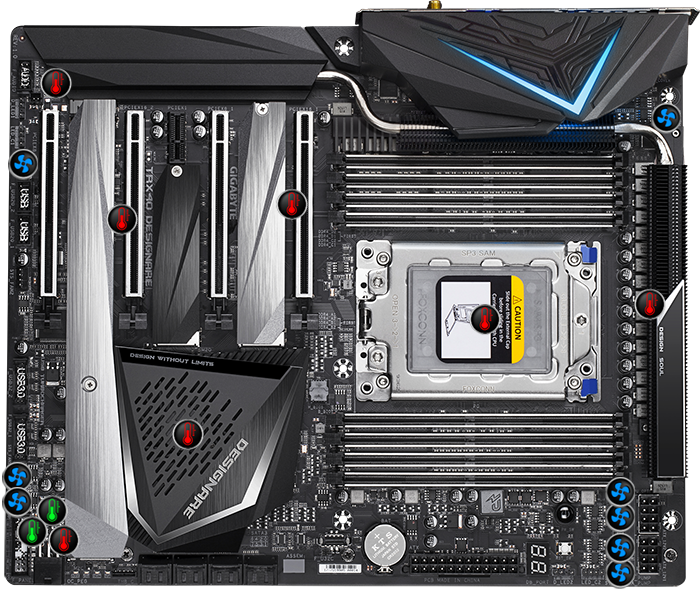

Smart Fan 5 では、マザーボード上の複数の温度センサーによって、ファン端子ごとに制御を行うことが可能です。 また、Smart Fan 5 によって制御されるファン端子はハイブリッド式であり、PWM および Voltage 両モードに対応しています。
Fan Pin Headers
Internal Temperature Sensors
External Temperature Sensors
ファンピンヘッダーと温度センサー数についてはモデルによって異なる場合があります。
Smart Fan 5 機能についてはモデルによって異なる場合があります。

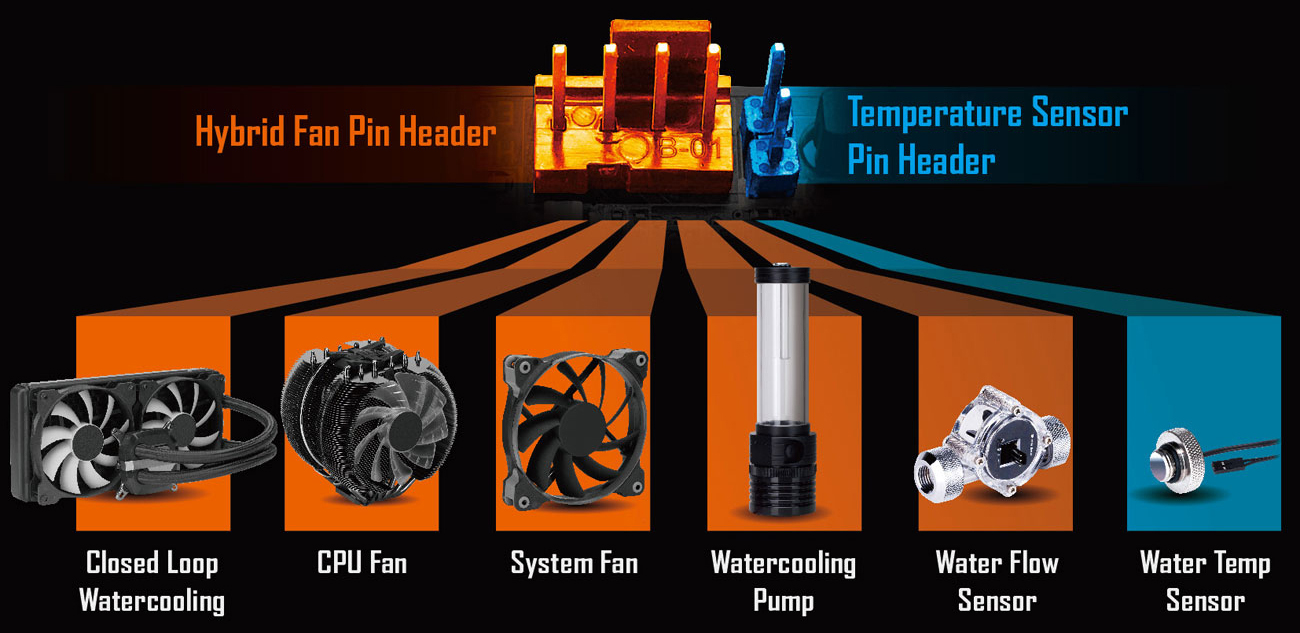

温度センサー
Hybrid Fan ピンヘッダ

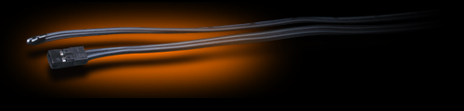

温度検知用ケーブル x 2
■ 8 Fan / Water Pump Connectors
■ 7 Temperature Sensors
■ 2 External Temperature Sensors
■ All Hybrid Fan Headers
■ Interoperable Fans and Sensors
■ Supports High Current Fans up to 24W(2AX12V) with Over-Current Protection
■ Intuitive UI for Fan Control

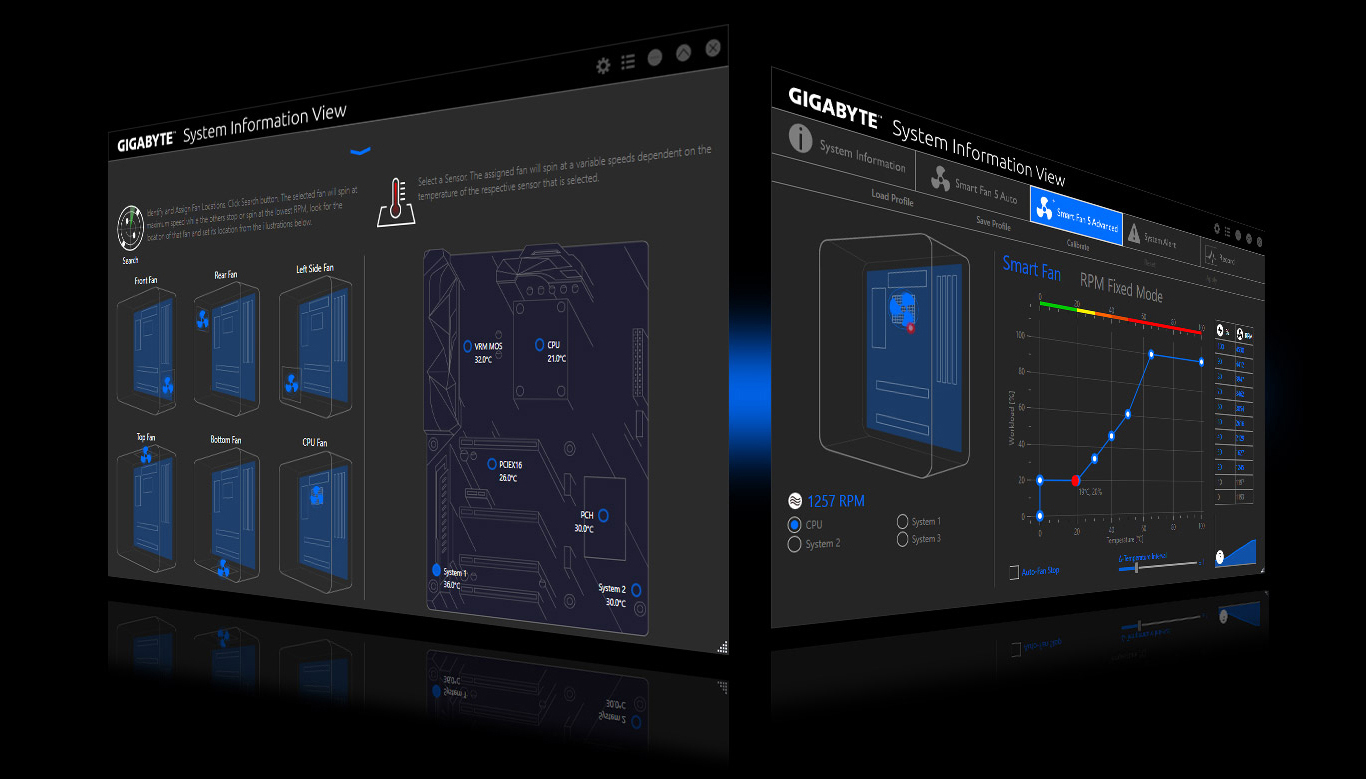

新しくなった Smart Fan 5 ソフトウェア
お好みに応じて、Quiet (静音) から Full Speed (全開) まで選択できます。
また、各ファンまたはポンプ毎に、ファン回転数をグラフ上で設定可能です。
* 画像はイメージです。
AUDIO
ALC1220-VB Immersive Gaming ViBes
高音質オーディオ
Smart Headphone Amp 付きの ALC1220 120dB(A) SNR HD Audio は オーディオ機器のインピーダンスを自動的に検知・設定し、
音量不足や音割れを防止します。

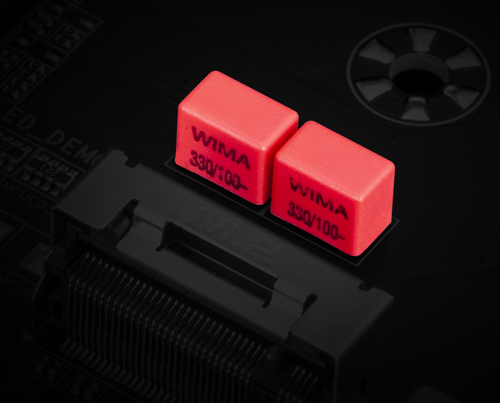

WIMA 音響コンデンサ
本マザーボードは、高級 Hi-Fi システムレベルの WIMA コンデンサと高音質コンデンサを採用しました。 これらを GIGABYTE 独自の AMP-UP Audio Technology と組み合わせることにより、コアなオーディオマニアでも納得のオーディオ品質が得られます。
DTS:X Ultra
本マザーボードのオーディオは、DTS:X Ultra 技術に対応しております。
DTS Sound Unbound* は Microsoft Spatial を活用して、ゲームで最も信頼性の高い3Dオーディオ・エクスペリエンスを実現します。 DTS Headphone:X により、音の風景が、リスナーの上、下、または周囲から静止音と移動音が聞こえるようになります。

DTS Sound Unbound の詳細は→ https://dts.com/sound-unbound-app
*DTS Sound Unbound を利用するには、Windows 10 Build 18898 以降の最新版が必要です。


DTS:X Ultra Technology Video
DTS:X Ultra Experience Video
ULTRA DURABLE

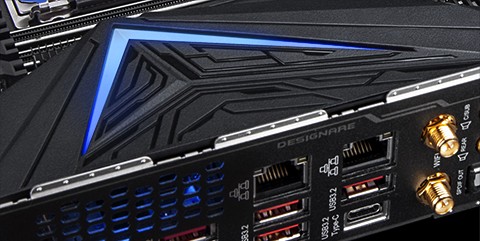

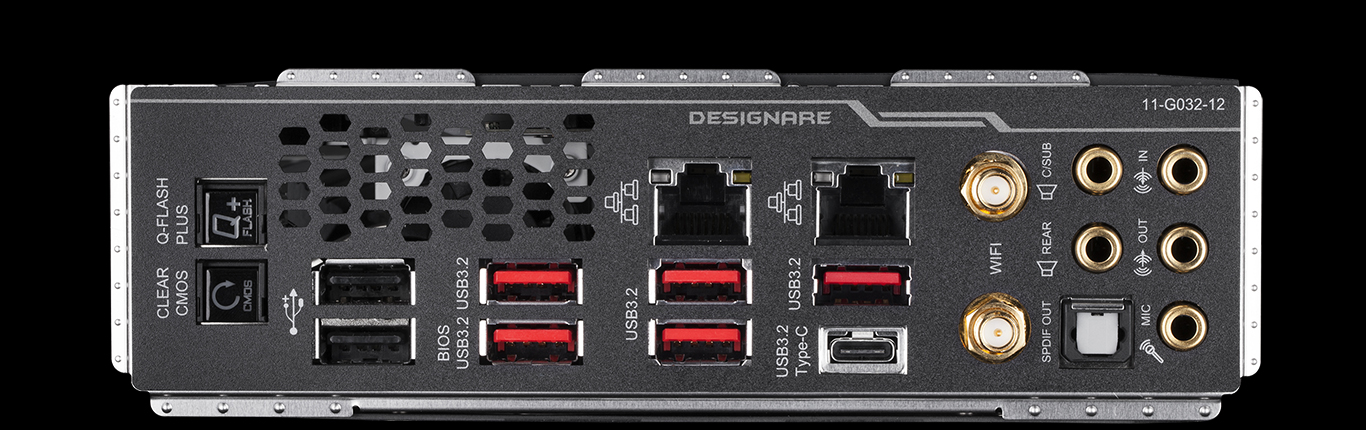

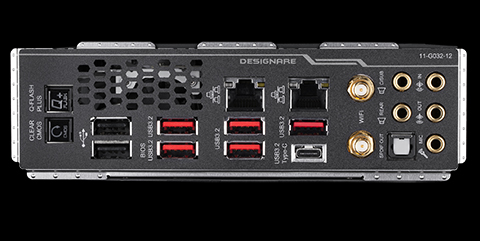

一体型 I/O バックパネル
超耐久 & 簡単取付
一体型 I/O バックパネルにより、パソコンケースへの取付作業が簡単に行えます。

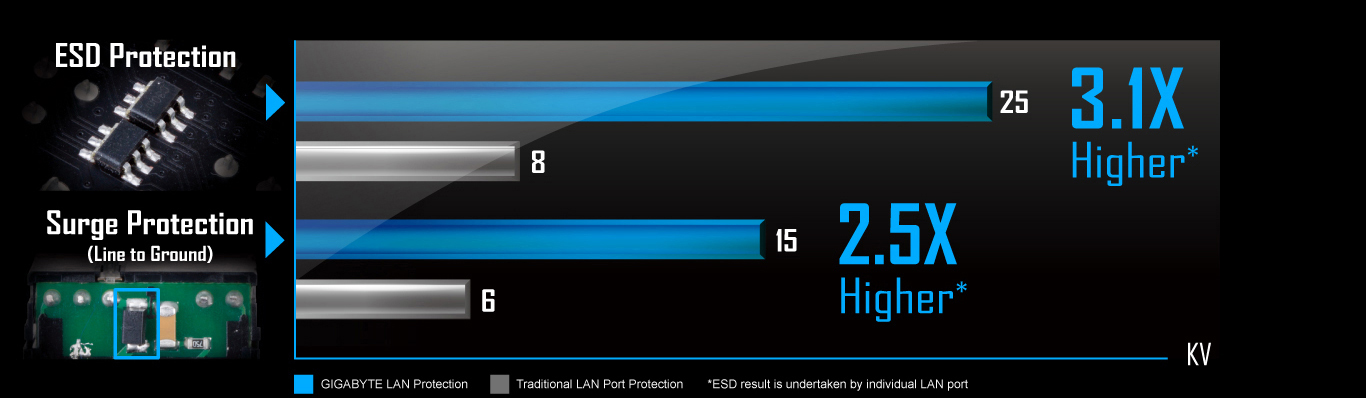

業界最先端の静電 & サージ防御
GIGABYTE マザーボードは業界最先端のサージ防止用の IC を搭載しており、急激な電源サージに対応できます。
Q-Flash Plus
CPU やメモリが取り付けられていない状態でも、USB メモリだけで最新の BIOS に更新することが可能。

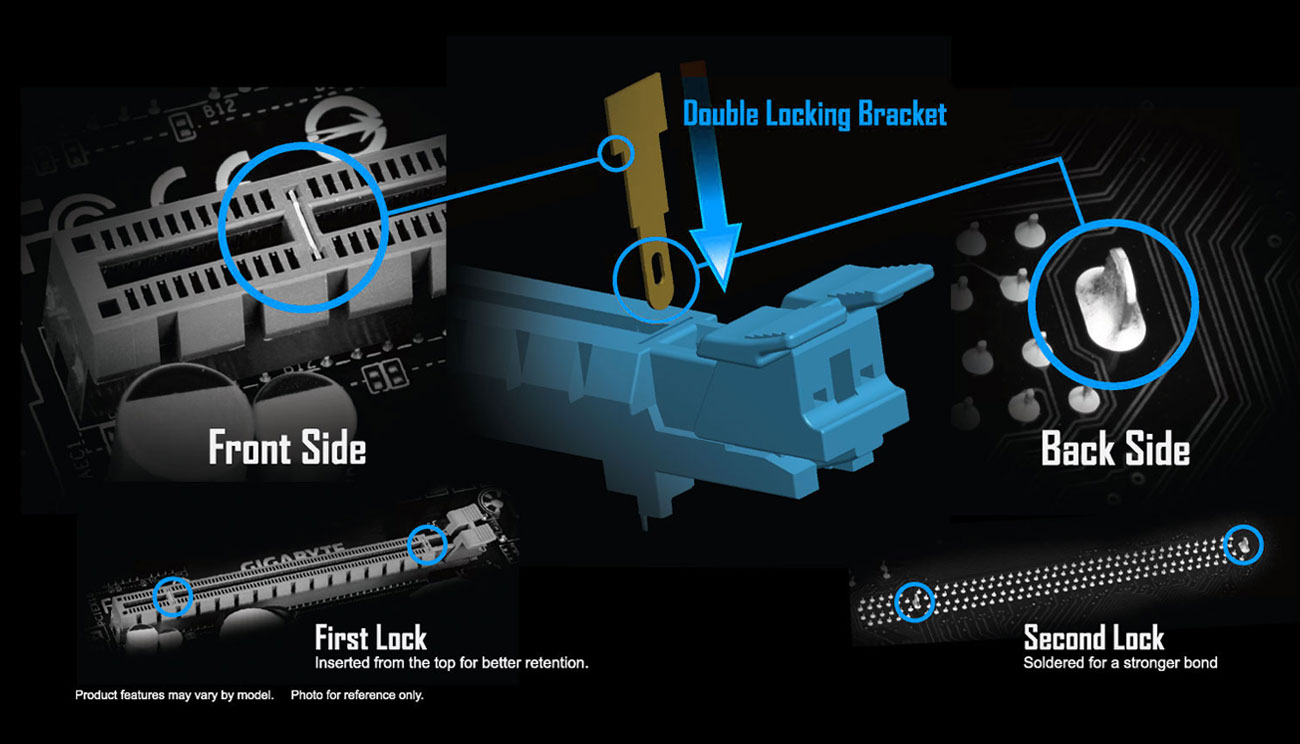

GIGABYTE 特許取得済 Double Locking Bracket
GIGABYTE 特許取得済

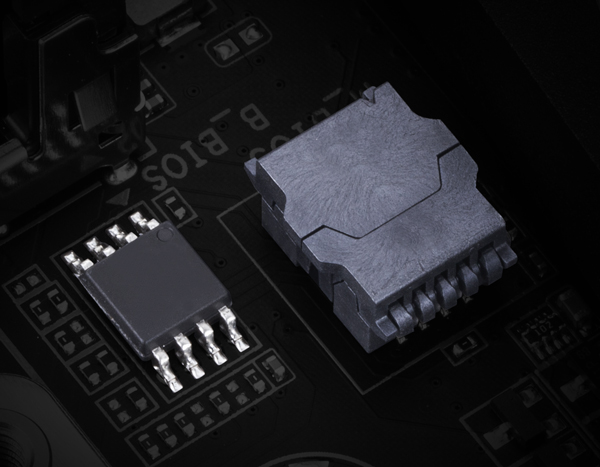

安心の DualBIOS 設計
GIGABYTE Ultra Durable マザーボードは GIGABYTE 独自機能である DualBIOS を搭載しています。 DualBIOS は貴方の PC でもっとも重要な BIOS を保護いたします。 GIGABYTE DualBIOS とは、マザーボード上に Main BIOS と Backup BIOS という2つの BIOS チップがあることを意味します。 これにより、ウィルス攻撃やハードウェア故障、オーバックロック不良、アップデート時の電源喪失などによる BIOS 故障から保護いたします。
* 画像はイメージです。
LIGHTING
RGB Fusion 2.0
外部 LED テープ対応
GIGABYTE マザーボードは、業界最先端の LED 照明システムを搭載しています。 RGB Fusion 2.0 アプリを使用して、好みに応じたあらゆるカスタマイズが可能です。
注: 照明パターンはイメージです。実際の見た目や光り方は、異なる場合があります。

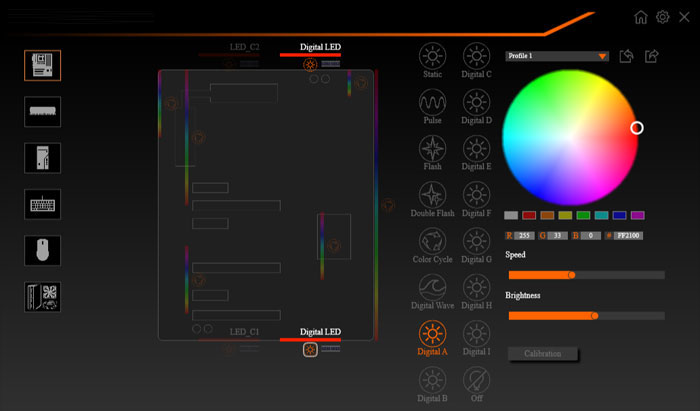

RGB Fusion 2.0 Software
最新の RGB Fusion 2.0 を使用して、対応しているすべてのデバイスで照明効果をカスタマイズすることが可能です。 マザーボード、グラフィックスカード、そして周辺機器まで、自身のスタイルに合わせてゲーム PC をパーソナライズして、 プロフィールを共有することによってあなたの作品を披露することができます。 さらに、新しいゲームモードでは、照明効果が対応するゲームと連動することにより、ゲームとの一体感が体験可能です。
ワンクリックで同期可能
独立制御可能

EXCELLENCE
BIOS
* 画像はイメージです。
新しくなったユーザーインターフェース
新しくなった EASY MODE は、CPU 周波数, Memory, ストレージ, ファンなど重要な情報データが一目瞭然にアクセスできます。
お気に入り
お気に入りのメニューに常時使用されている項目を追加して、すばやくアクセスできます。
ストレージ・インフォメーション
SATA、PCIE、M.2 インターフェースなど、あらゆる種類のストレージ情報を表示します。
変更ログ
BIOS を保存して終了する前にすべての設定変更をすばやく確認できます。
直感的な曲線グラフ表示
負荷動作状況を直観的な曲線グラフで示します。

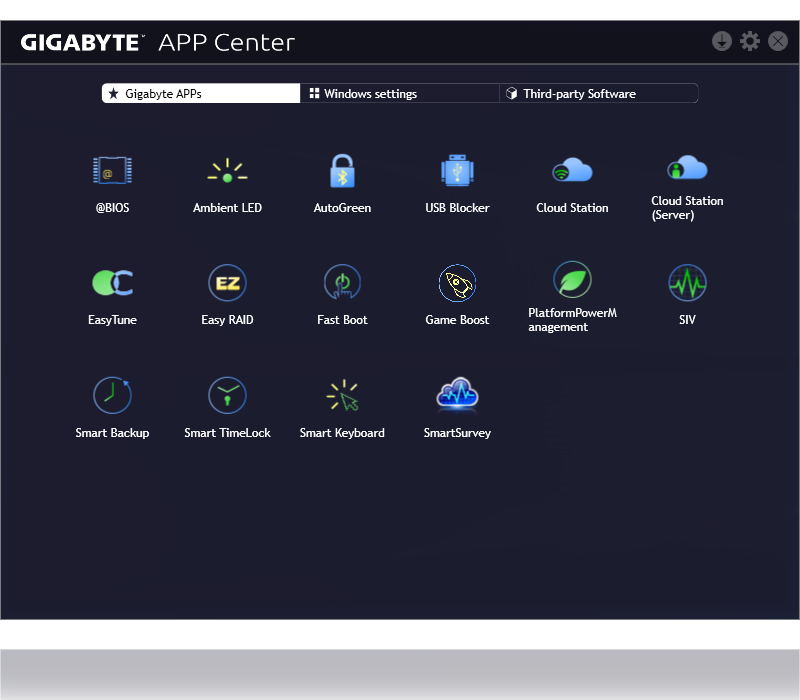

APP CENTER
GIGABYTE APP Center により、GIGABYTE マザーボードの性能を最大限引き出すために便利な数々の GIGABYTE アプリに簡単にアクセスできます。
* 画像はイメージです。

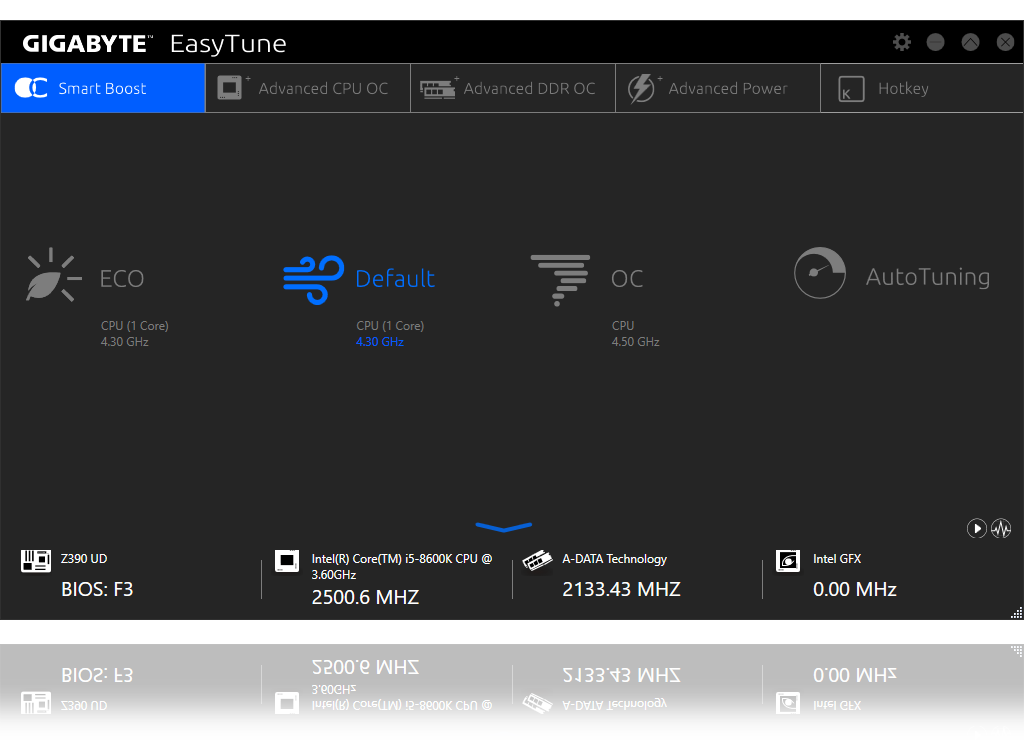

EasyTune
GIGABYTE EasyTune アプリにより、初心者でも簡単に Windows 環境から CPU 周波数や電圧などのシステム設定を調整することができます。
また、Smart Quick Boost 機能により、ワンクリックで自動オーバークロックが行え、難なくパフォーマンスを向上できます。
* 画像はイメージです。
System Information Viewer
GIGABYTE System Information Viewer を利用してシステム全体の状況を把握することが可能です。
CPU 周波数や温度、ファン設定などを一律管理することができます。
* 画像はイメージです。
XSplit Gamecaster + Broadcaster: Cast Your Game Anytime, Anywhere

GIGABYTE マザーボードには XSplit Gamecaster および Broadcaster が同梱されています。
リアルタイムのゲーム実況に最適化されており、ワンクリックで Twitch などに放送できます。

* XSplit Gamecaster + Broadcaster Premium License が1年間分、無料で付属しています。
