デザイン・コンセプト

X299X AORUS XTREME WATERFORCE はフラッグシップ・マザーボードの新定義となるために設計されています。
1
Watercooling Thermal Design
  1. AORUS All-In-One Monoblock
  2. 5 W/mK Thermal Conductivity Pad
  3. Thermal Baseplate
2
Intel WiFi 6 802.11ax 2T2R & BT 5 with 2X AORUS Antenna
3
Intel Thunderbolt 3
4
Intel i211AT GbE LAN
  1. cFosSpeed Internet Accelerator
5
AQUANTIA 10GbE Base-T LAN
6
Dual M.2 Connectors
  1. NVMe PCIe 3.0 x4
  2. Watercooled
7
AMP-UP Audio
  1. ALC 1220-VB Audio Codec
  2. ESS 9218 SABRE DAC on Front and Rear Audio
  3. Gold Plated Audio Jacks
  4. Audiophile Grade WIMA Capacitors
8
AORUS Gen4 AIC Adaptor
09
16 Phases IR Digital VRM
  1. 8 Layer PCB
  2. 2X Cooper PCB
  3. 70A Power Stage
10
Supports Intel Core X-series Processors Family
11
RGB FUSION 2.0
  1. Addressable LED Header*2
  2. RGB LED Header*2
12
Quad Channel DDR4, 8 DIMMs
  1. Ultra Durable Memory Armor
  2. XMP Support
13
2 x Front USB 3.2 Gen.2 Type-C
14
USB TurboCharger
15
Ultra Durable PCIe Armor
  1. 3 Way Dual Wide PCIe Lane
16
RGB FAN COMMANDER
Extreme Thermal Design

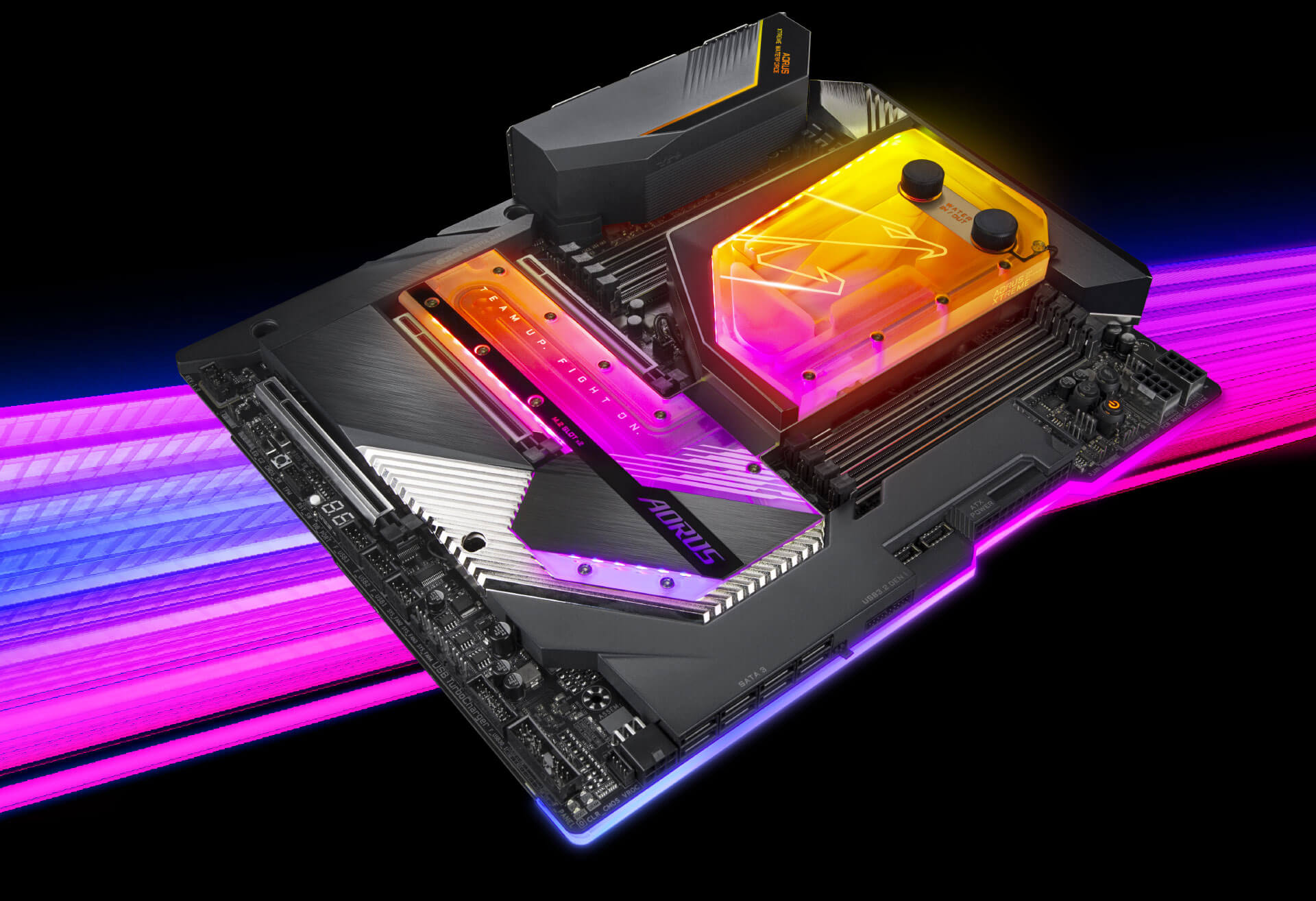

X299X AORUS XTREME WATERFORCE は、CPU / VRM / SSD / PCH 一体型水冷モノブロックにより、 圧倒的な冷却性能を誇ります。
Extreme Thermal Design

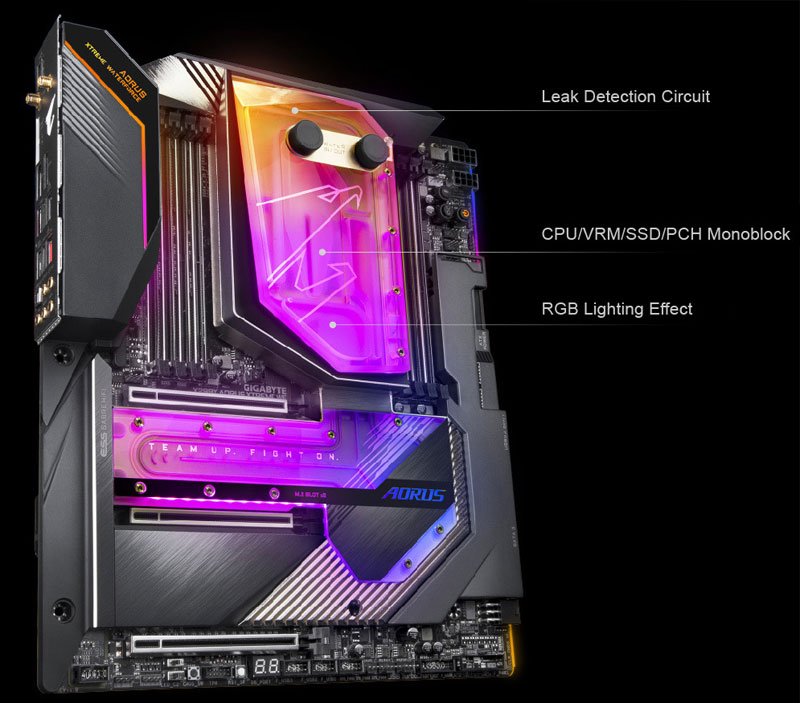

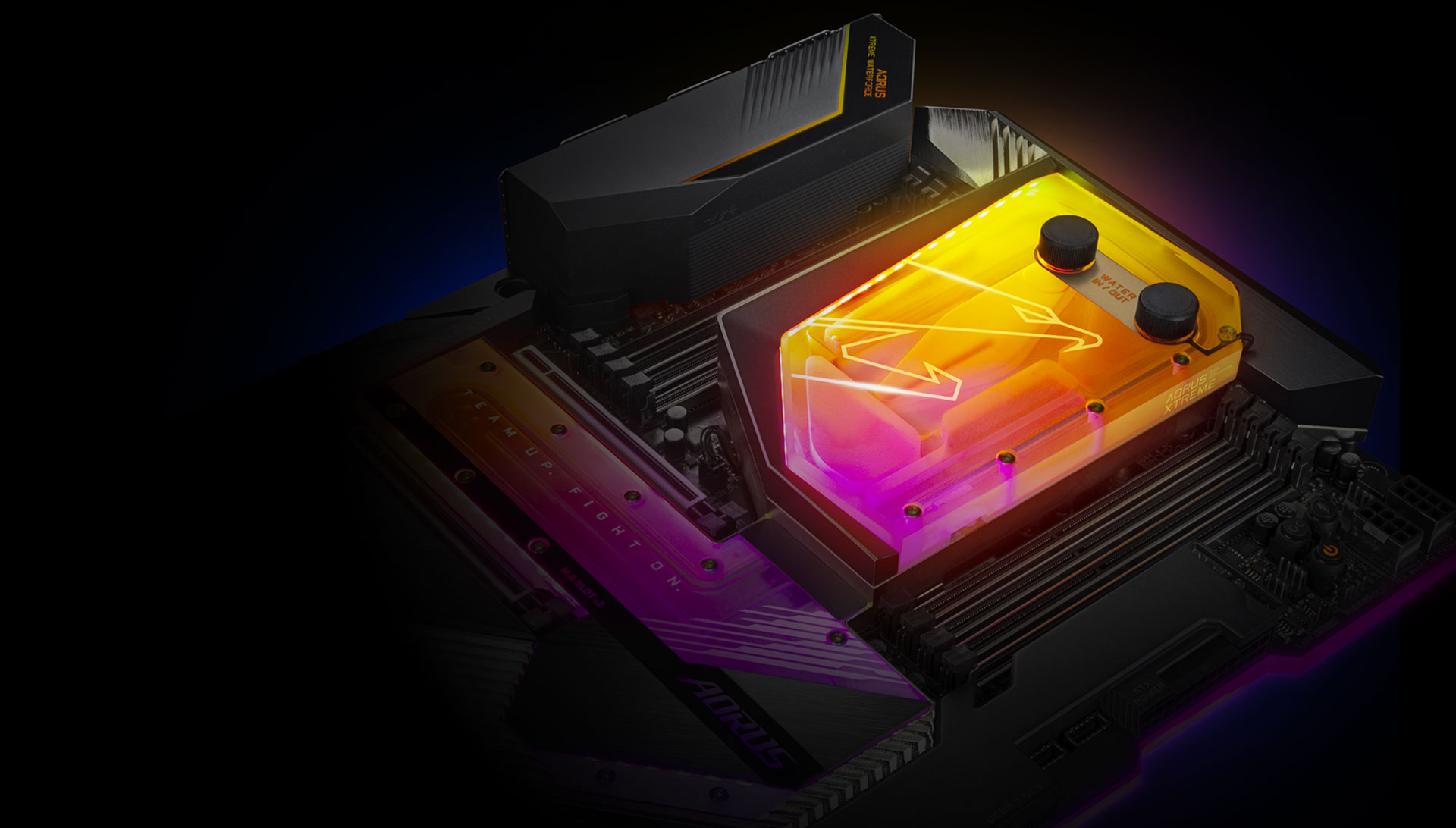

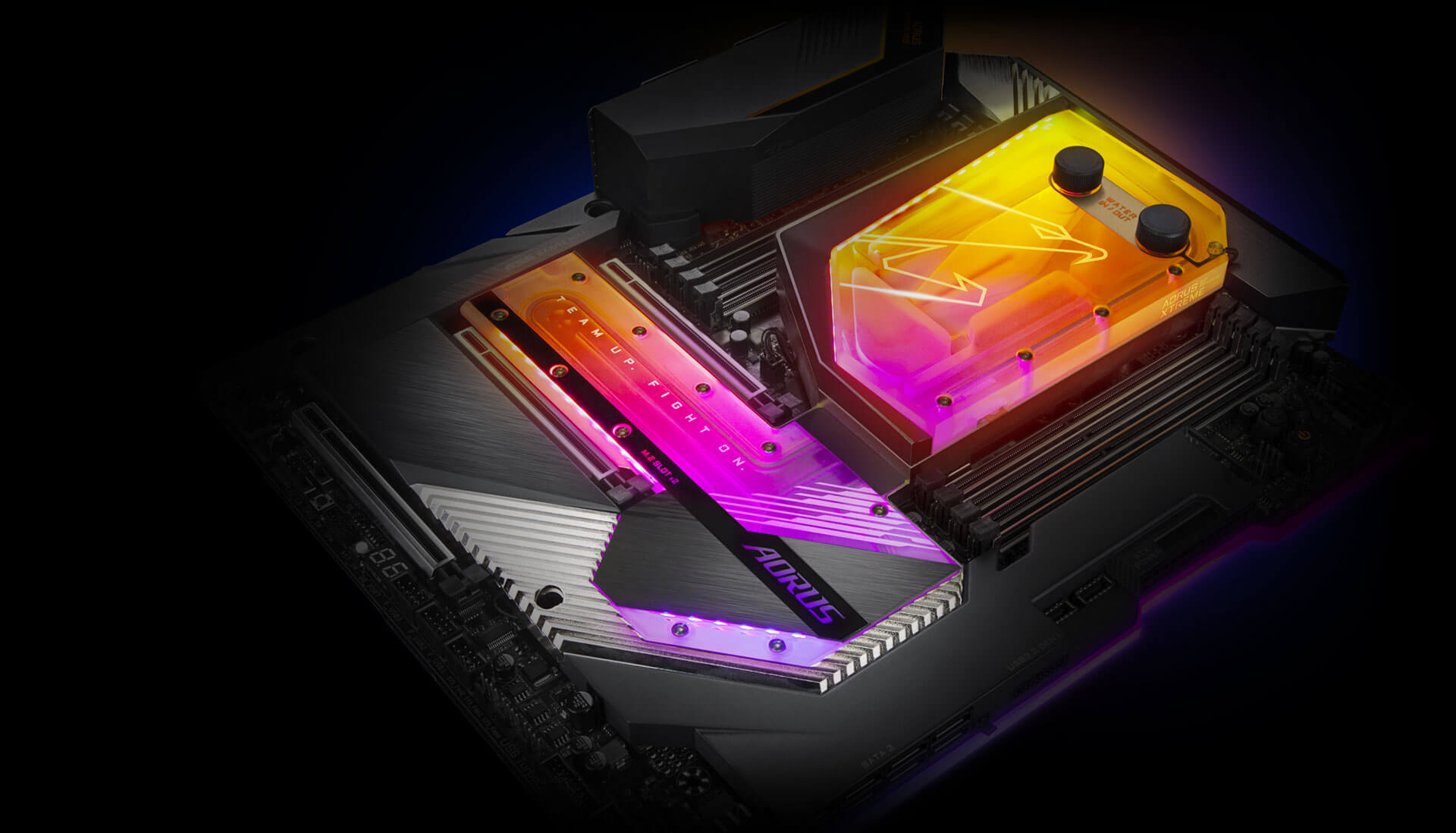

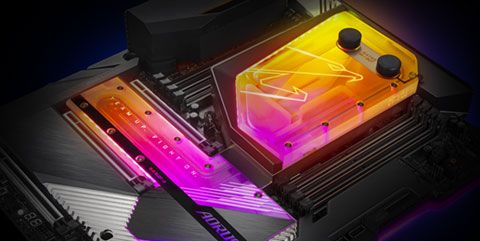

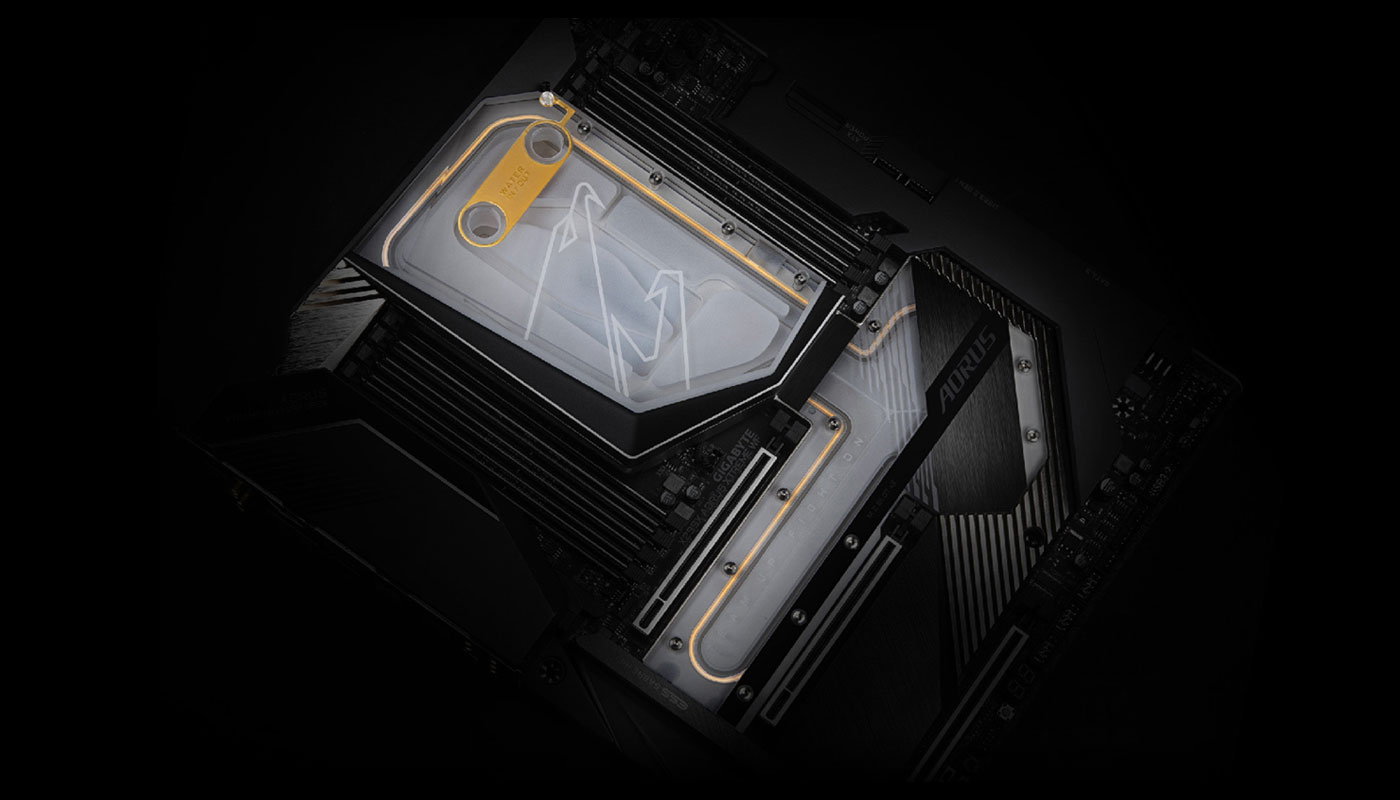

AORUS All-In-One Monoblock
Noise Detection

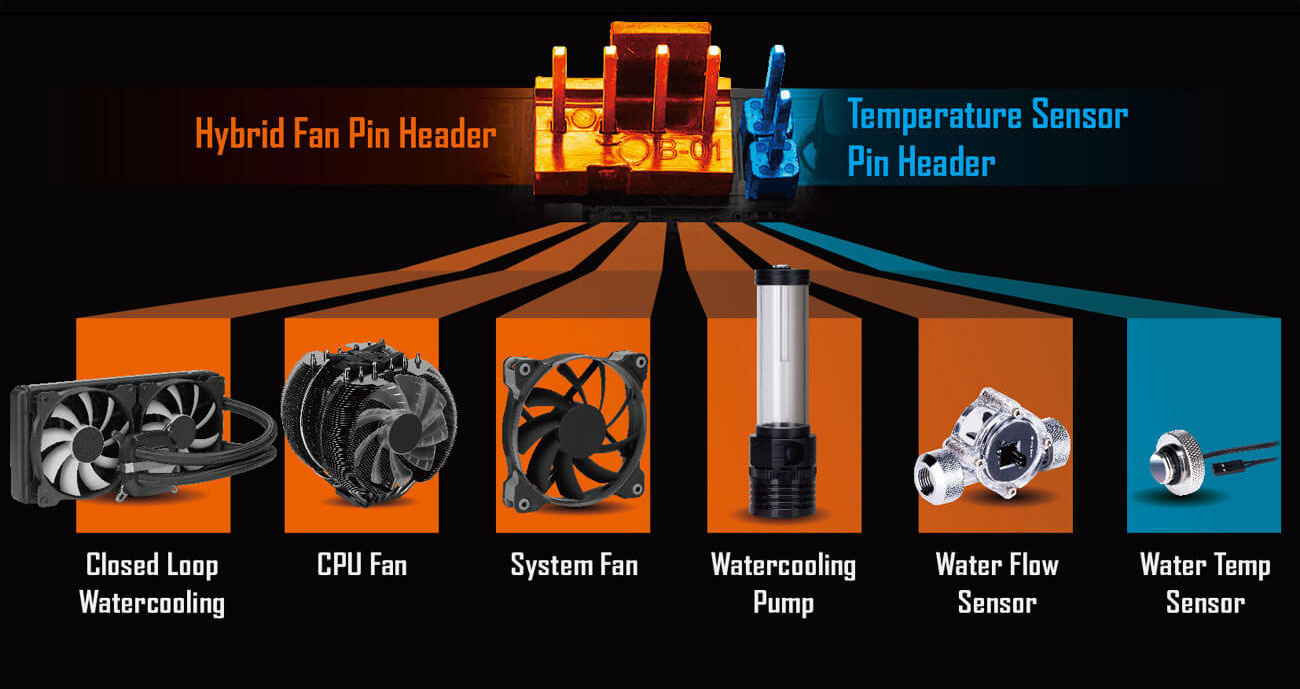

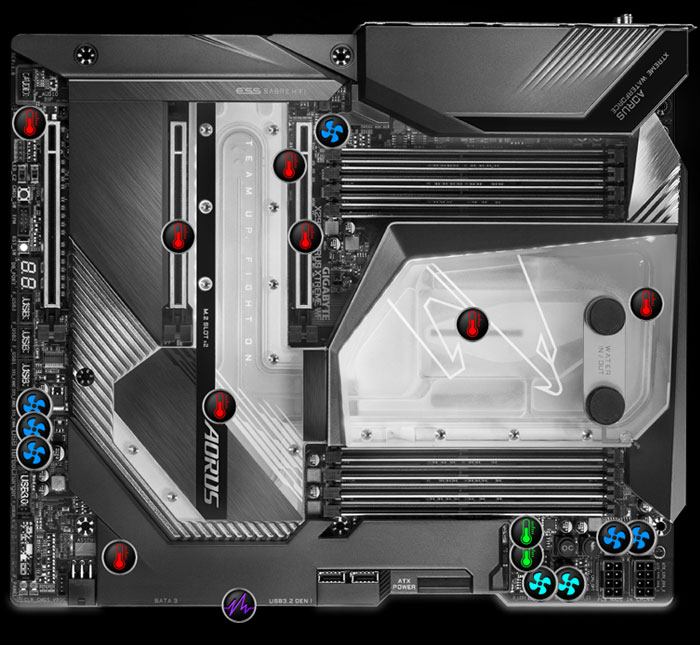

16X Hybrid Fan Header
騒音検知
新しい騒音検出機能を使用すると、ファン、CPUクーラー、グラフィックカードなどを含むすべてのデバイスの騒音レベルを リアルタイムで監視でき、 ファンの速度を決定することができます。なお、同梱の騒音検出ケーブルは、いかなる録音記録機能を含まないので、プライバシーの観点からも安心です。
Extreme Power Design
新しい Intel 18 コア CPU 向けに、X299X AORUS XTREME WATERFORCE は最適な電源設計を採用しています。
Extreme Power Design

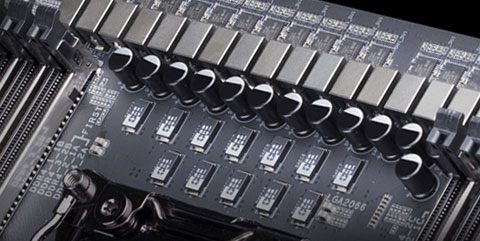

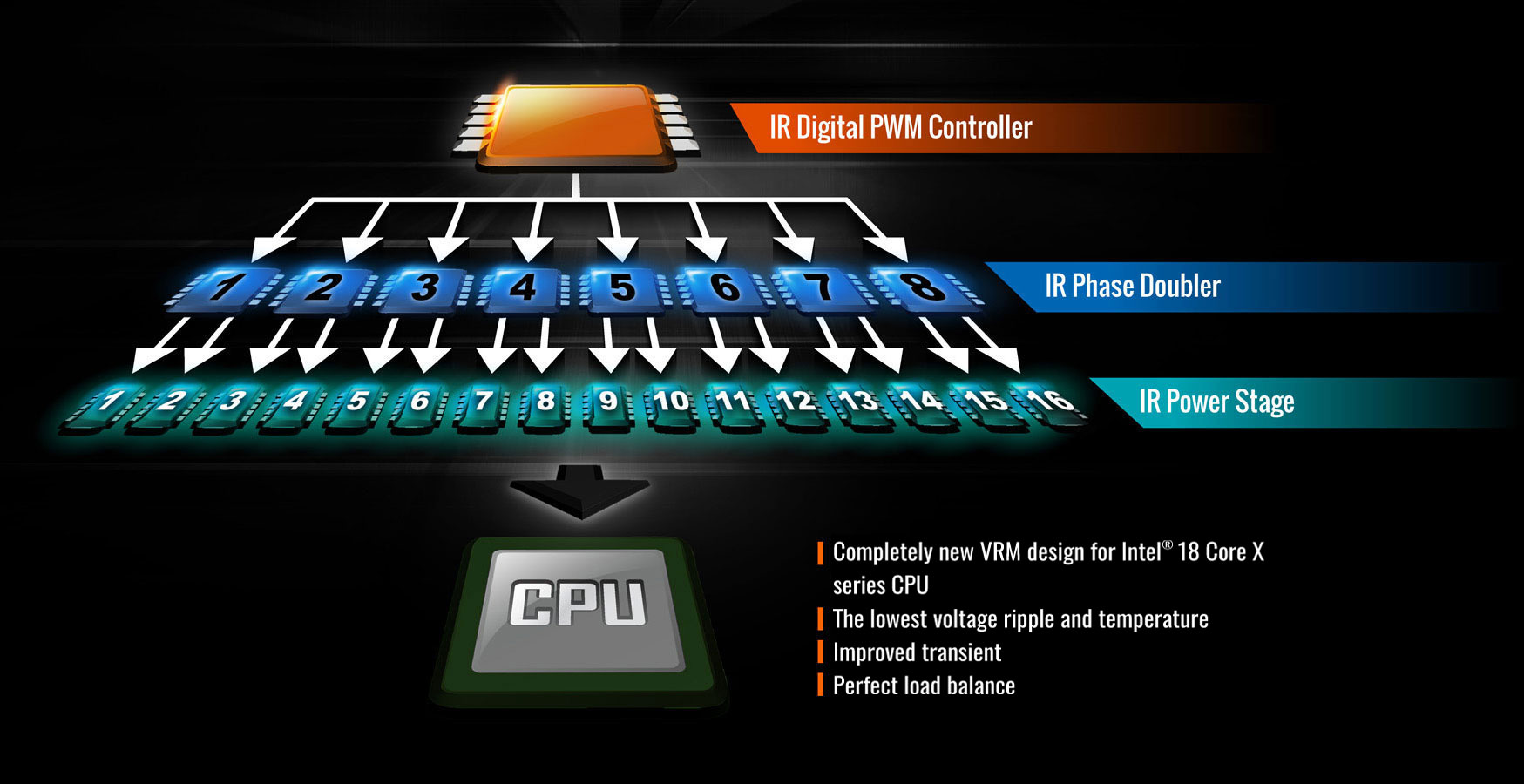

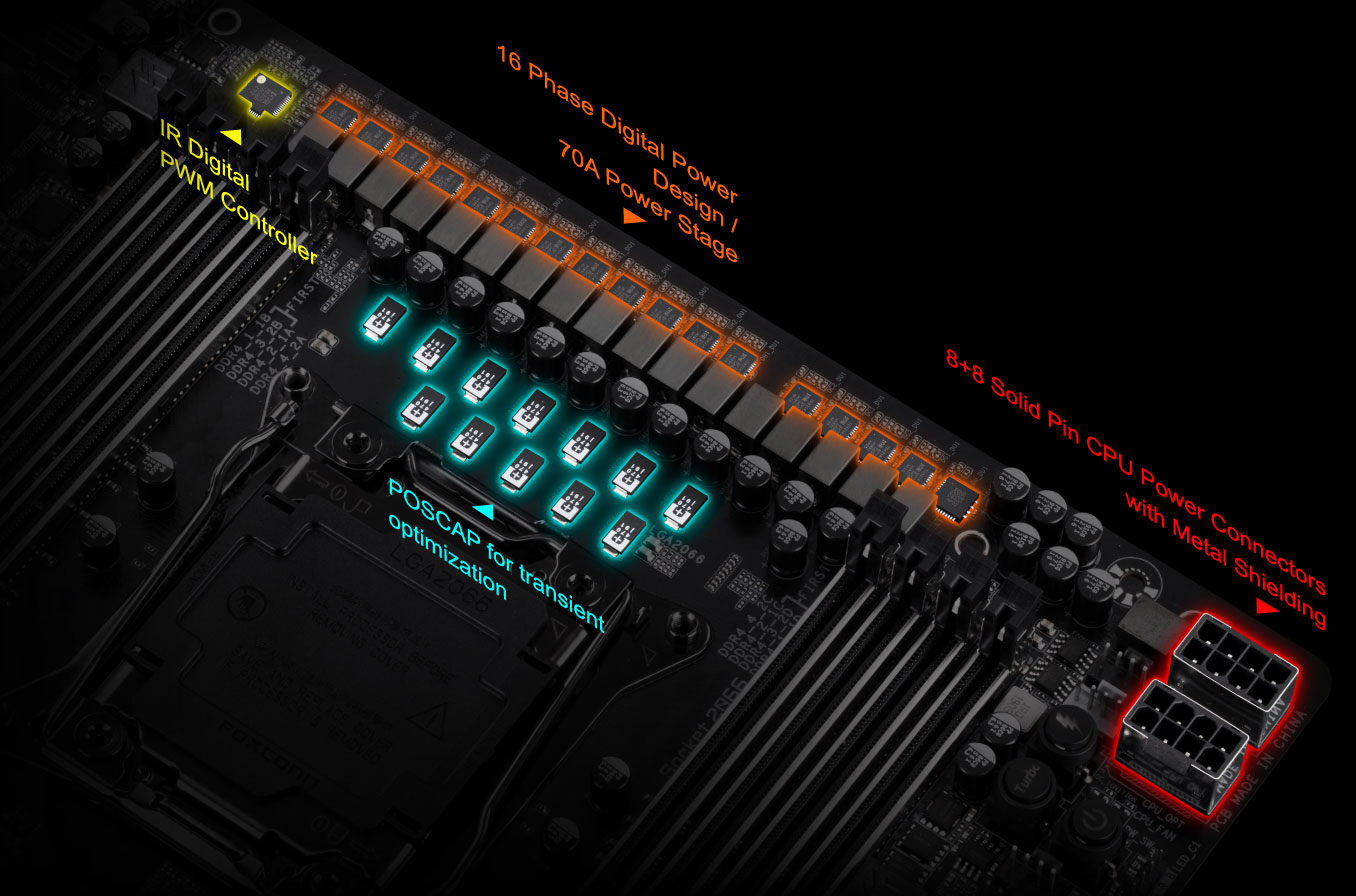

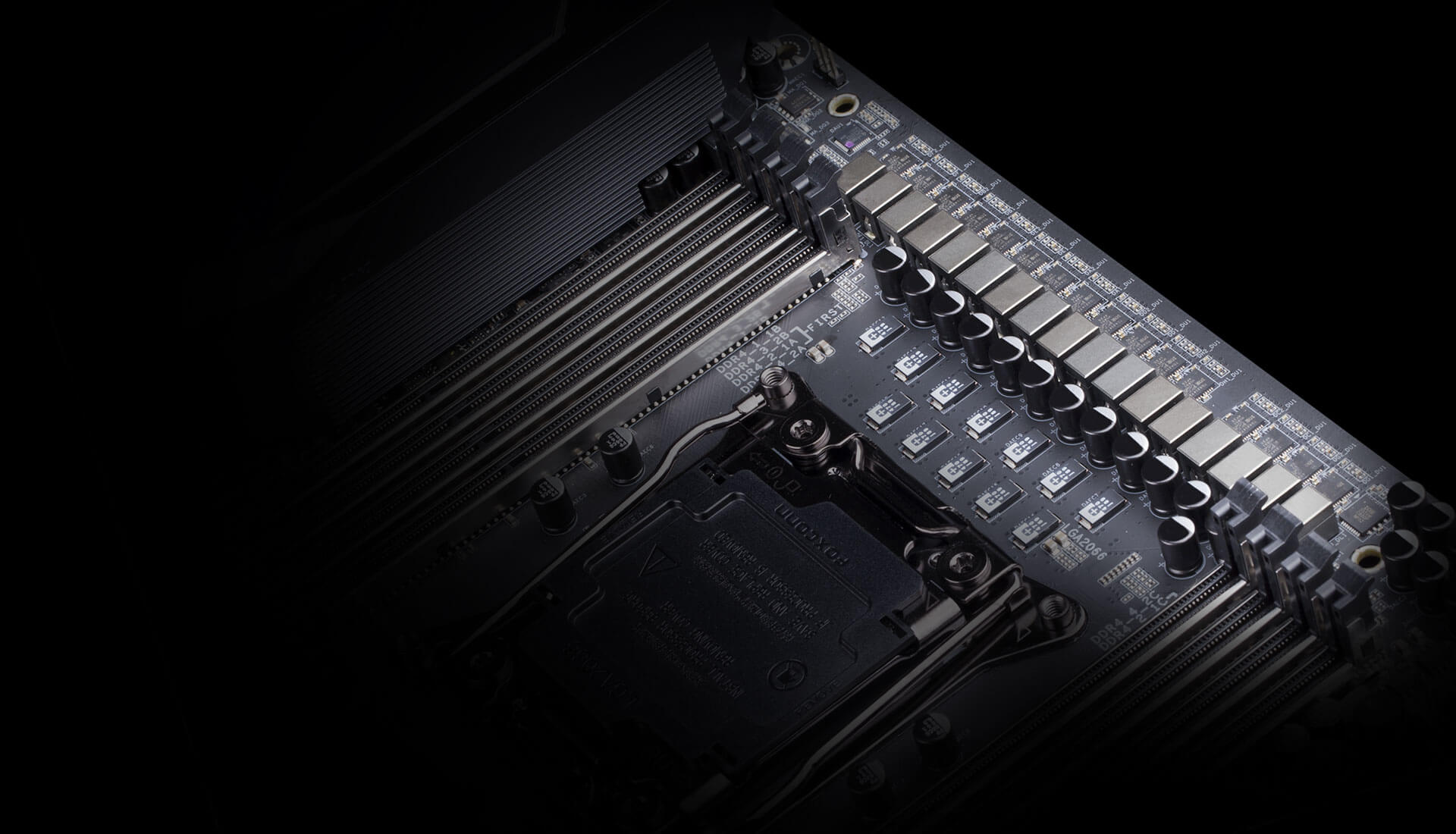

16 Phases Digital Power Design
2X Copper PCB
GIGABYTE 独自の 2X 銅薄層基板は、電力負荷を軽減しCPU電源回路周辺の熱を基板全体に分散させることで、 システムの温度を劇的に下げる働きをします。電力の無駄を省き、部品ひとつひとつの温度をさらに下げることができます。 これによりシステムの安定と、オーバークロック性能を高めることができます。
Performance
X299X AORUS XTREME WATERFORCE は高クロック・メモリに対応し、 SSD Thermal Guard や AORUS Gen4 AIC アダプタ・カードの付属により、 システムの性能を最大限引き出す要素が揃っています。
Performance

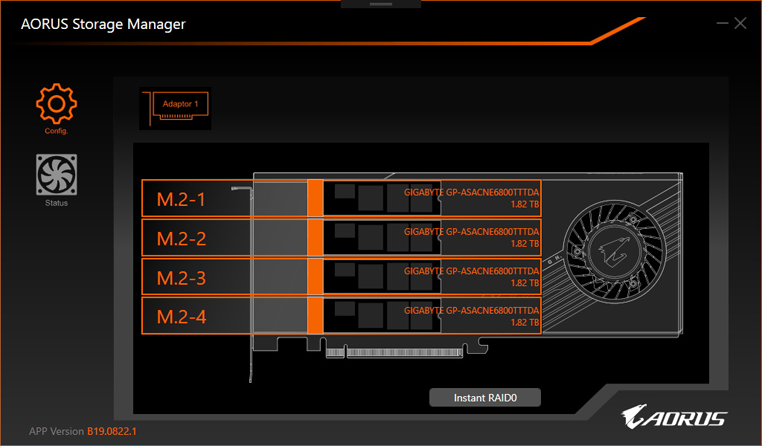

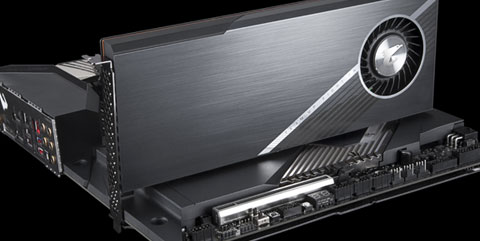

AORUS Gen4 AIC Adaptor
3-Way Wide Configuration
XMP 4333+
2X M.2 PCIe 3.0 x4

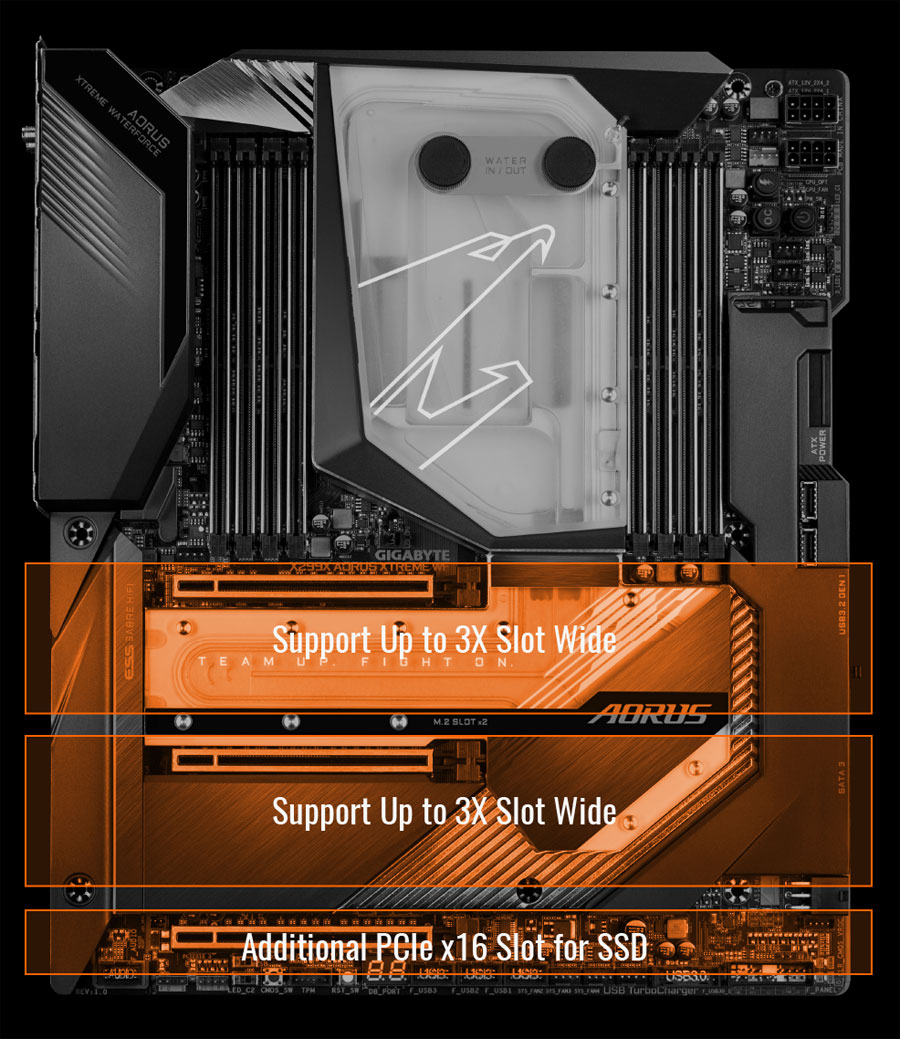

3 Way 対応可能なスロット設計
X299X AORUS XTREME WATERFORCE は、3スロット幅グラフィックスカード2枚と、 PCIe x16 AIC アダプタ・カードを挿すスペースがあります。

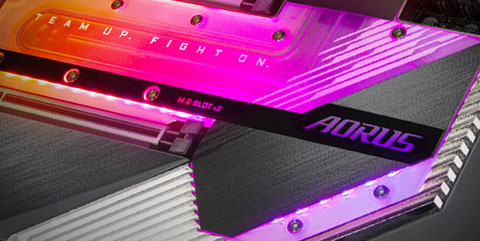

水冷式 2連 PCIe Gen3 x4 M.2
AORUS ゲーミング・マザーボードは、最先端の M.2 技術を搭載しています。
Next Generation Connectivity
X299X AORUS XTREME WATERFORCE は最新の、ネットワーク、ストレージ、WIFI などの接続性を搭載しています。
Connectivity
Thunderbolt
10GbE Base-T LAN
WIFI 6 802.11ax
AORUS Antenna
USB TurboCharger
次世代 40 Gb/s Thunderbolt 3
Dual Thunderbolt 3

GIGABYTE X299X AORUS XTREME WATERFORCE は Thunderbolt 3 に対応した、USB Type-C 端子が2つ搭載されています。 これらの端子は DisplayPort 1.2 および USB 3.2 規格にも対応しており、USB 3.0 / USB 2.0 との互換性を有します。

AQUANTIA 10GbE 有線 LAN
次世代ネットワーク接続
AQUANTIA AQC107 は、10GBASE-T / 5GBASE-T / 2.5GBASE-T / 1000BASE-T / 100BASE-TX イーサネット・コントローラと互換性があり、 最大 10GbE のネットワーク接続を提供できます。 一般的な 1GbE ネットワークと比較して転送速度が速く、メディアセンターやワークステーション向けに設計されています。
超高速ネットワーク対応
• 超高速ネットワーク接続による快適ファイル転送
• 5 / 2.5 / 1Gbps ネットワークと互換性があり
• ワークステーションに最適

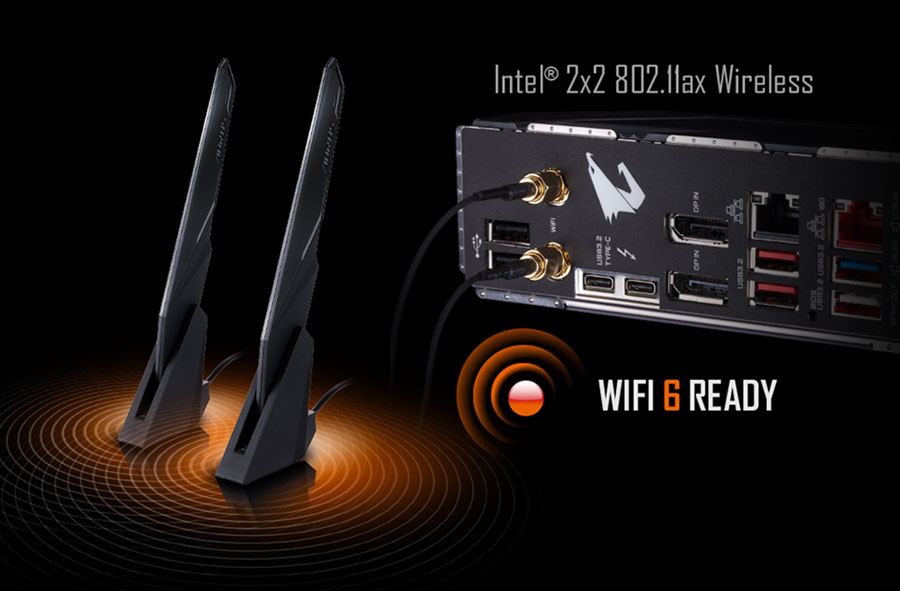

Intel WiFi 6 802.11ax + BT 5
インテル・ワイヤレスソリューションは、802.11ax に対応し、ギガビット・ワイヤレス・パフォーマンスを可能にし、 スムーズなビデオストリーミングやより良いゲーム体験を提供し、接続の切断を最小限に抑え、最大 2.4Gbps* の速度を実現します。
さらに、BT 5 は BT 4.2 より速い伝送で約4倍の範囲を提供します。
WiFi 6 の利点:
  1. 802.11ac 1x1 にくらべ、約5.5倍の性能*
  2. 4倍のネットワーク容量、
    特に多数のデバイスがある密集した場所でのパケ詰まりを防止。
  3. ネットワークの高効率化
2400
1734
867
433
Transmission speed (Mbps)
* 理論値です。
  1. 最新 802.11ax/ac 2.4GHz & 5GHz 対応

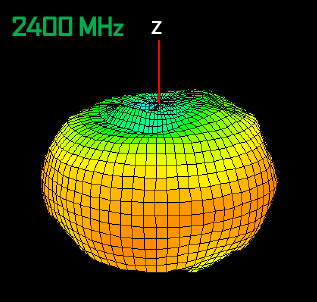

  2. WIFI 信号最適化 Smart アンテナ
  3. マグネットで取り付け可能
USB TurboCharger
GIGABYTE 独自機能の USB TurboCharger により、
フロント USB 3.2 Gen.1 Type-A 端子で、Android デバイス (QC 3.0)
Apple デバイス (Apple Fast-Charge) を利用できます。
* 充電時間は、デバイスのハードウェア設計、バッテリ容量、PCケースのフロント USB ケーブルの品質、省電力設定、および環境によって異なります。
Definitive Aesthetics
X299X AORUS XTREME WATERFORCE は、業界最先端の LED 照明システムを搭載しています。
Definitive Aesthetics

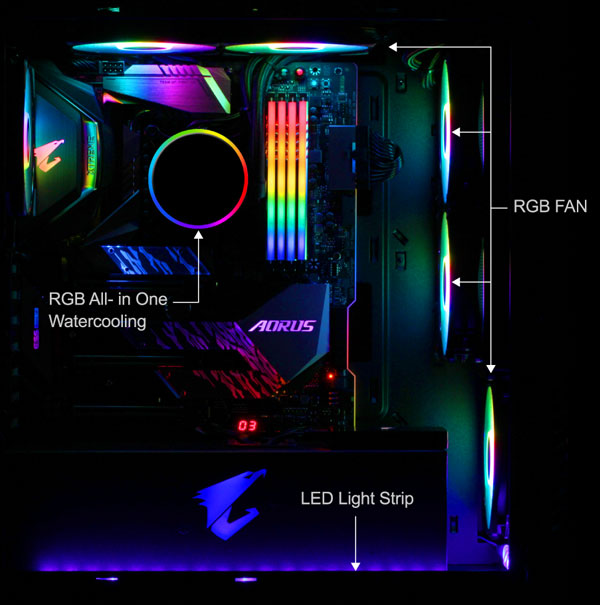

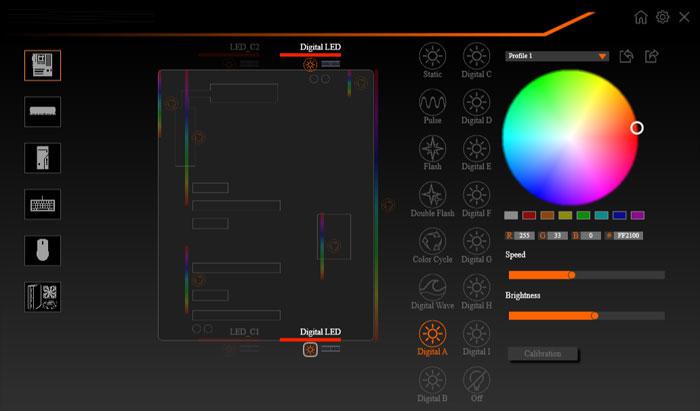

RGB FUSION 2.0

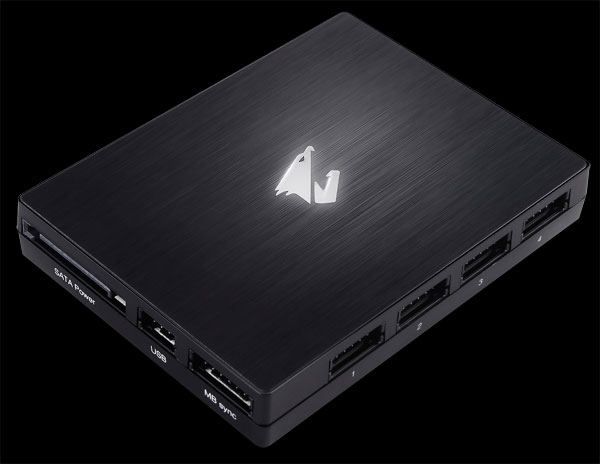

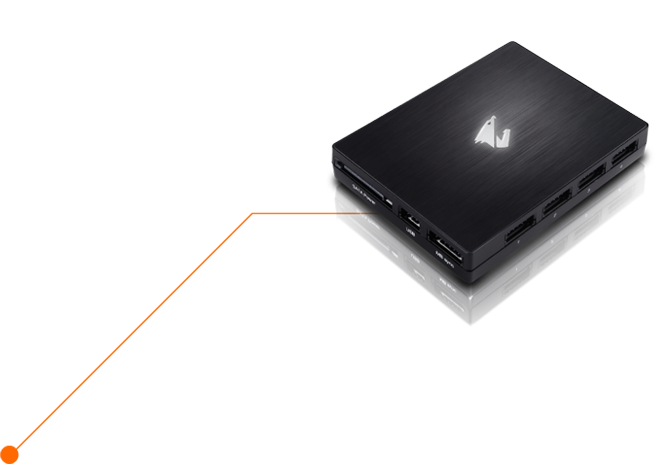

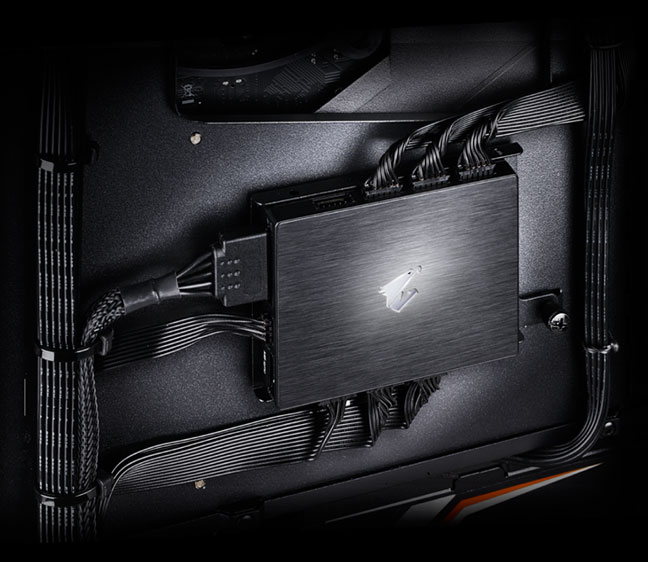

AORUS RGB FAN COMMANDER
  1. 独自のコントローラーを同梱
  2. 8 ハイブリッド Fan ヘッダピン
  3. 8 RGB LED ヘッダピン
  4. 8 デジタル LED ヘッダピン
  5. 2 外部温度センサー用端子
  6. 2 USB 2.0 ヘッダピン
  7. すべてのヘッダピンで独立制御可能
  8. マグネットによる固定可能

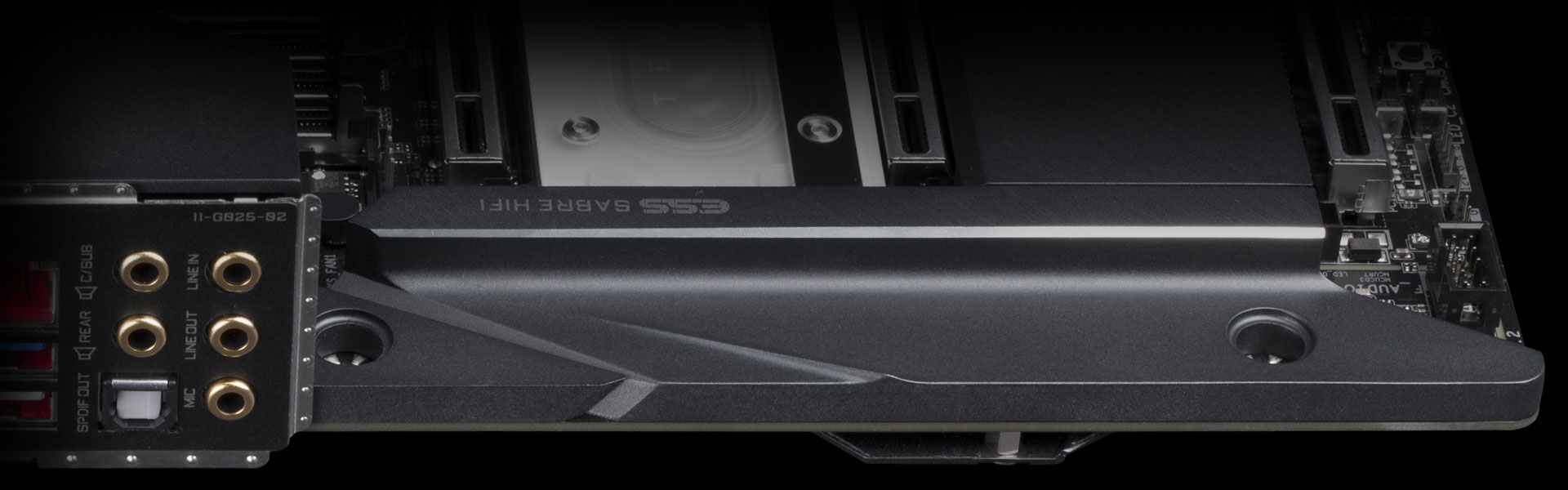

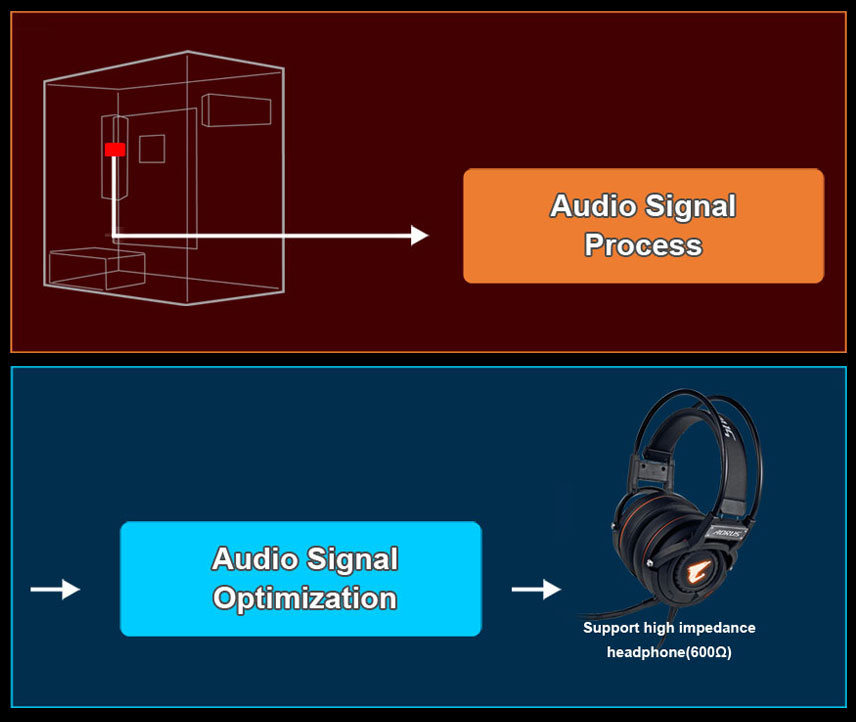

Hi-Fi Audio
本マザーボードには、最高の音質を提供するために、あらゆる高性能 Hi-Fi オーディオ部品が採用されています。

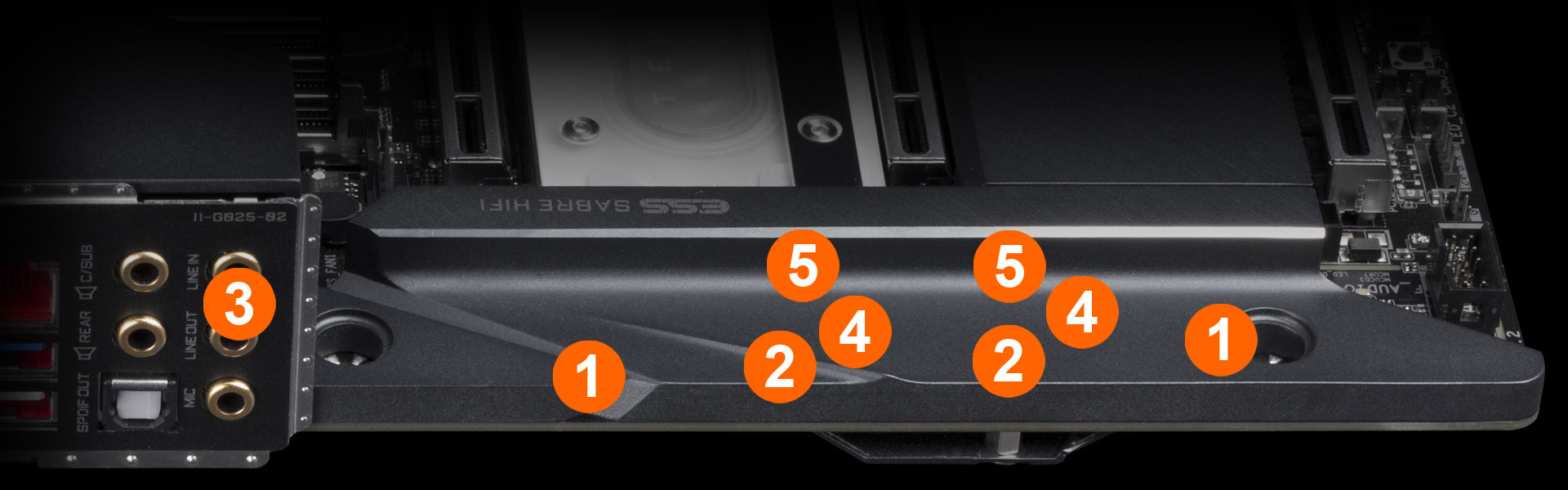

1. 新の Hi-Fi 音響
(デジタル・オーディオ)
サラウンド・サウンドおよび DSD 音楽再生が可能です。

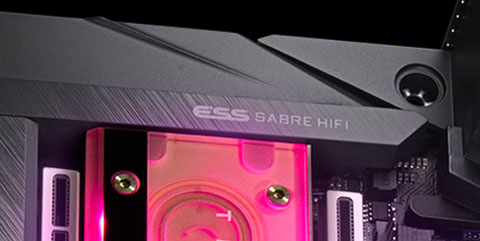

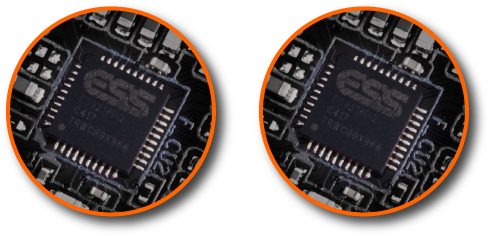

2. ESS SABRE DAC 9218
(デジタル / アナログ・コンバーター)
  • 124dB DNR & 112dB THD+N
  • 2vrms 出力
  • 130dB SNR
  • 32bit 192KHz PCM
3. Gold Plated Audio Jacks
(Crystal Sound Output)
腐食 & 酸化防止。

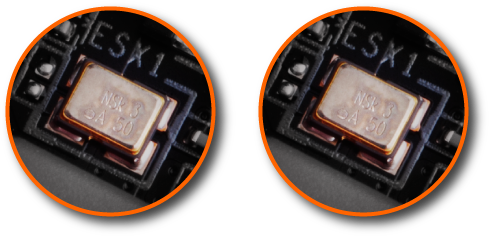

4. Precise TXC Oscillator
精密なタイミング信号を生成。

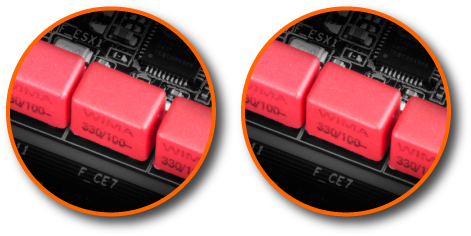

5. Audiophile Grade Capacitors
WIMA 高音質オーディオ・コンデンサ搭載

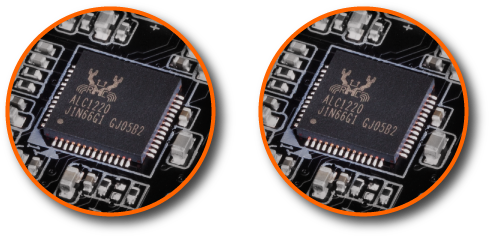

Realtek ALC1220-VB

ESS 9218

金メッキ端子

TXC Oscillator

WIMA
DTS:X Ultra
本マザーボードのオーディオは、DTS:X Ultra 技術に対応しております。
DTS Sound Unbound* は Microsoft Spatial を活用して、ゲームで最も信頼性の高い3Dオーディオ・エクスペリエンスを実現します。 DTS Headphone:X により、音の風景が、リスナーの上、下、または周囲から静止音と移動音が聞こえるようになります。

DTS Sound Unbound の詳細は→ https://dts.com/sound-unbound-app
*DTS Sound Unbound を利用するには、Windows 10 Build 18898 以降の最新版が必要です。


DTS:X Ultra Technology Video
DTS:X Ultra Experience Video
Ultra Durable
GIGABYTE は超耐久 Ultra Durable 設計で有名であり、本マザーボードにも、複数の超耐久技術が搭載されています。
Ultra Durable
Durable Armor Design
3X PCIE Armor
8X Memory Armor
Solid Pin
Q-Flash Plus

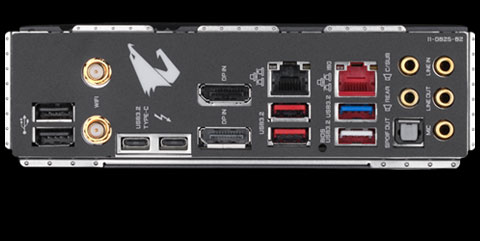

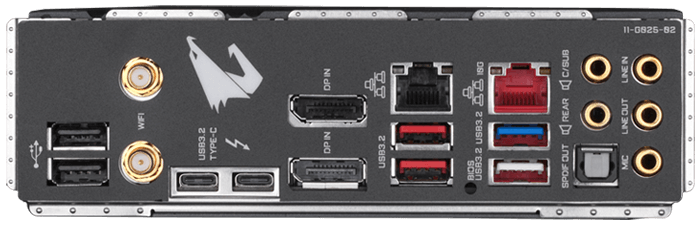

バックプレート + 一体型 I/O バックパネル
超耐久 & 簡単取付
  1. バックプレートにより、マザーボード全体の強度＋取付する際の扱いやすさが向上しました。

  2. 一体型 I/O バックパネルにより、パソコンケースへの取付作業が簡単に行えます。


Ultra Durable PCIe Armor
業界最先端 Ultra Durable PCIe Armor
AORUS 独自のワンピース・ステンレスシールド設計により、ESD の発生を防止するだけでなく、PCB の歪みやひねり、板の曲がりも防ぎます。
Ultra Durable Memory Armor

AORUS 独自のワンピース・ステンレスシールド設計により、ESD の発生を防止するだけでなく、PCB の歪みやひねり、板の曲がりも防ぎます。

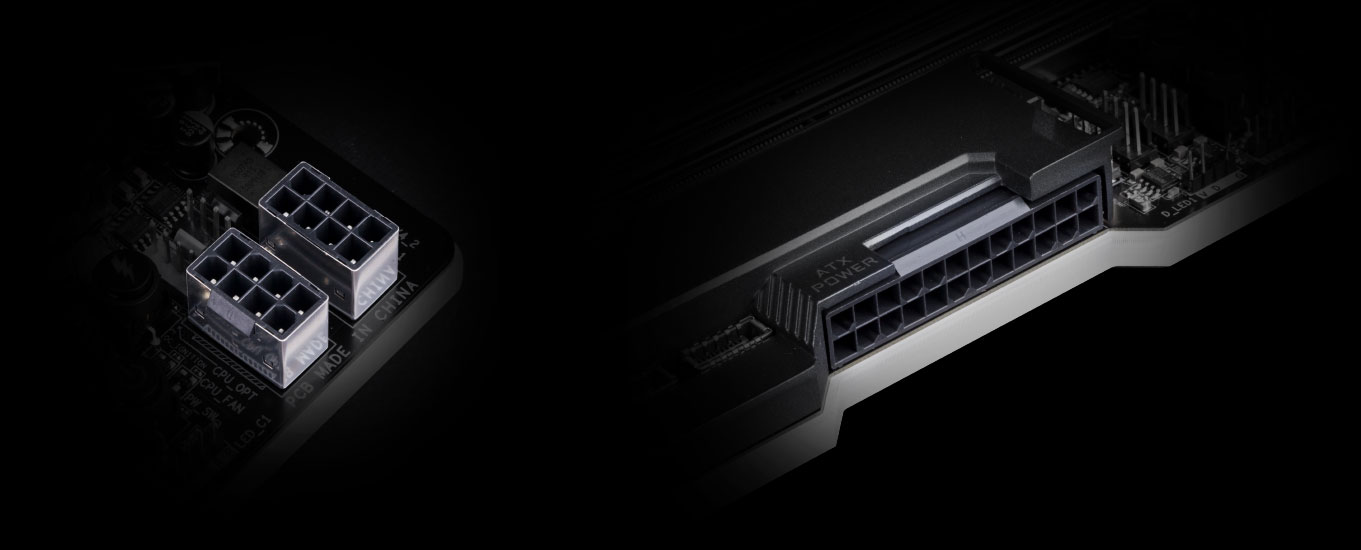

高品質電源端子
本マザーボードには、CPU に安定した電源を供給するために、ソリッドメッキのATX 24ピン & ATX 12V 8ピン + 8ピン電源コネクタが装備されています。
高品質電源端子の利点
  1. 接点電気抵抗の低減
  2. 発熱の軽減
  3. Ultra Durable 超耐久
Q-Flash Plus

CPU やメモリが取り付けられていない状態でも、USB メモリだけで最新の BIOS に更新することが可能。

CPU やメモリが取り付けられていない状態でも、USB メモリだけで最新の BIOS に更新することが可能です。

GIGABYTE BIOS & APP CENTER
GIGABYTE マザーボードの性能を最大限引き出すために便利な、数々の GIGABYTE アプリが利用可能です。
GIGABYTE BIOS & APP CENTER
BIOS
APP CENTER
Easy Tune
System Information Viewer
BIOS

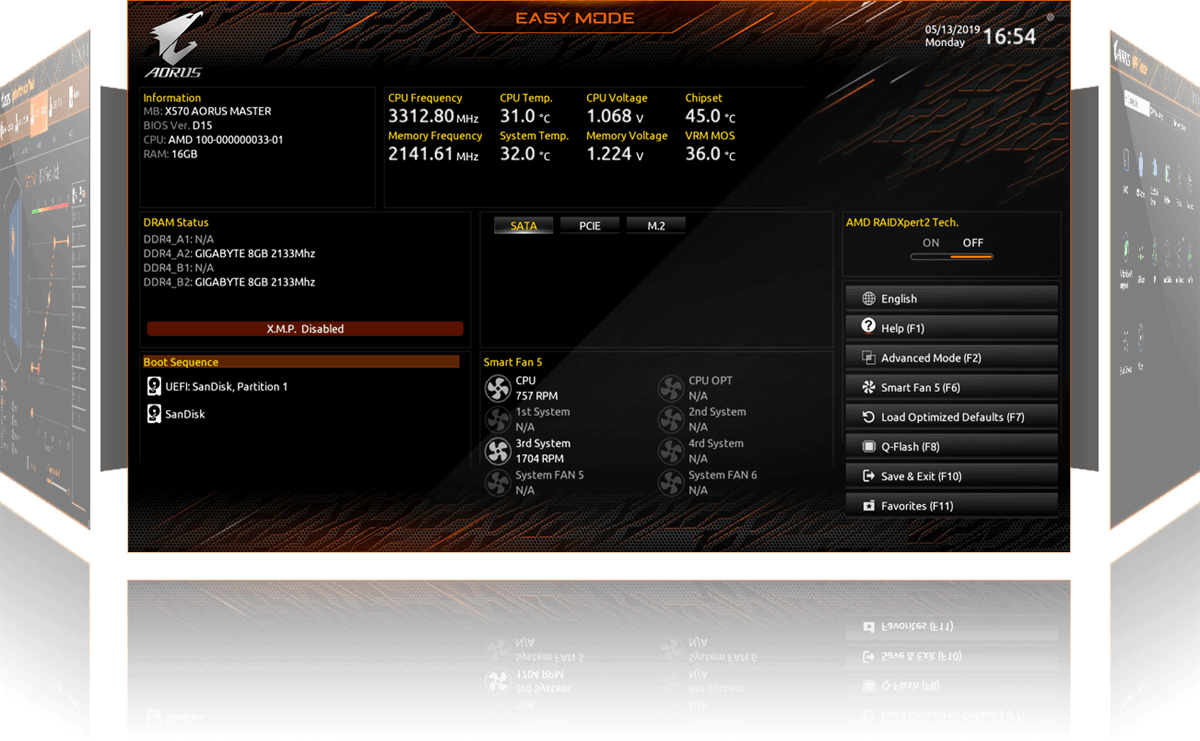

新しくなったユーザーインターフェース
新しくなった EASY MODE は、CPU 周波数, Memory, ストレージ, ファンなど重要な情報データが一目瞭然にアクセスできます。
お気に入り
お気に入りのメニューに常時使用されている項目を追加して、すばやくアクセスできます。
ストレージ・インフォメーション
SATA、PCIE、M.2 インターフェースなど、あらゆる種類のストレージ情報を表示します。
変更ログ
BIOS を保存して終了する前にすべての設定変更をすばやく確認できます。
適化されたメモリインストールの通知
ユーザーが2つのメモリー・モジュールを取り付けて、シングル・チャネル・モードのままだと、通知が表示されます。
直感的な曲線グラフ表示
負荷動作状況を直観的な曲線グラフで示します。
APP CENTER
GIGABYTE APP Center により、GIGABYTE マザーボードの性能を最大限引き出すために便利な数々の GIGABYTE アプリに簡単にアクセスできます。
EasyTune
GIGABYTE EasyTune アプリにより、初心者でも簡単に Windows 環境から CPU 周波数や電圧などのシステム設定を調整することができます。 また、Smart Quick Boost 機能により、ワンクリックで自動オーバークロックが行え、難なくパフォーマンスを向上できます。
System Information Viewer
GIGABYTE System Information Viewer を利用してシステム全体の状況を把握することが可能です。
CPU 周波数や温度、ファン設定などを一律管理することができます。

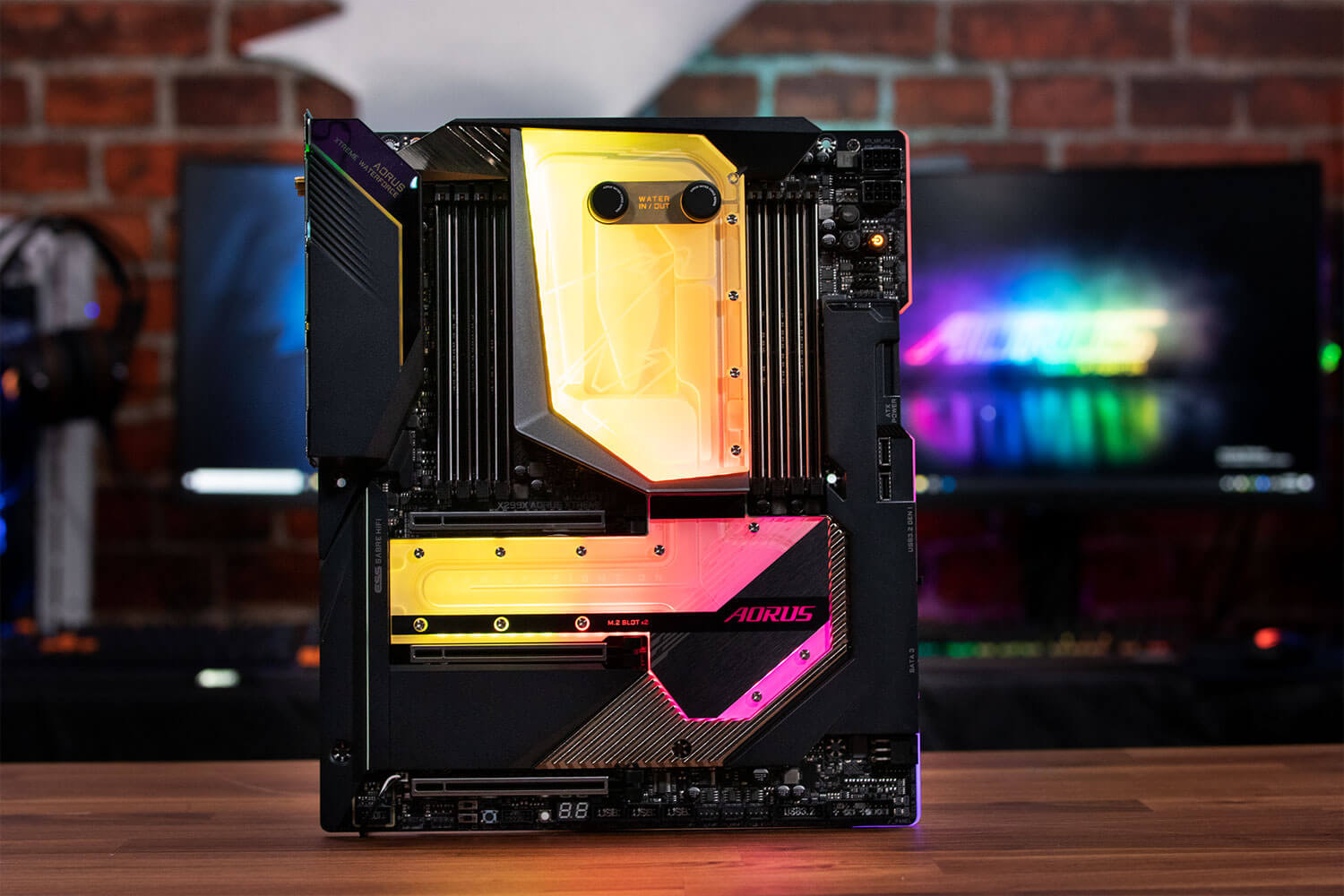

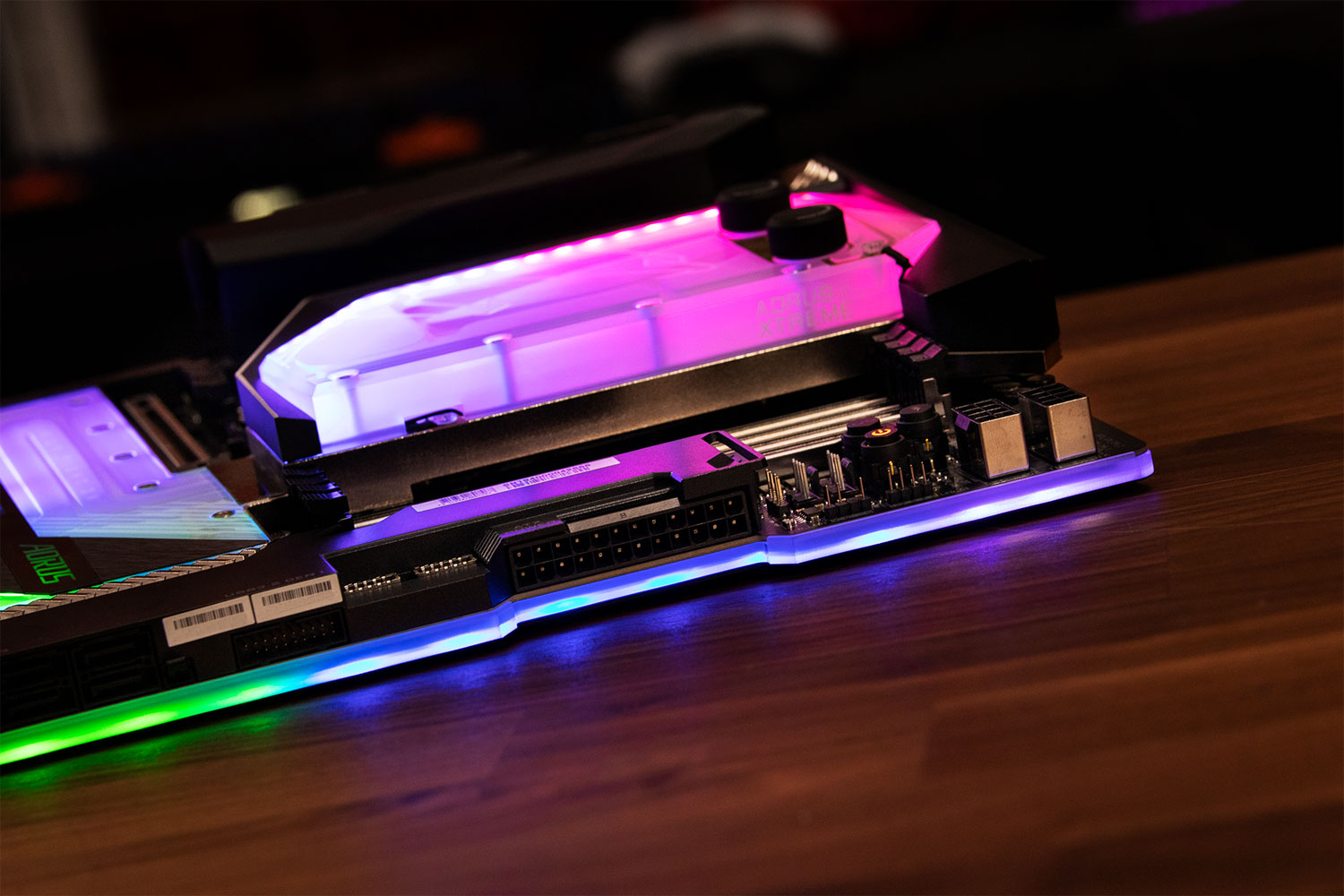

GALLERY
