X299 AORUS MASTER

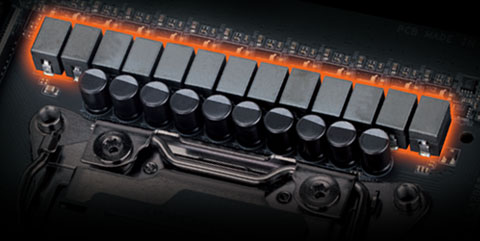

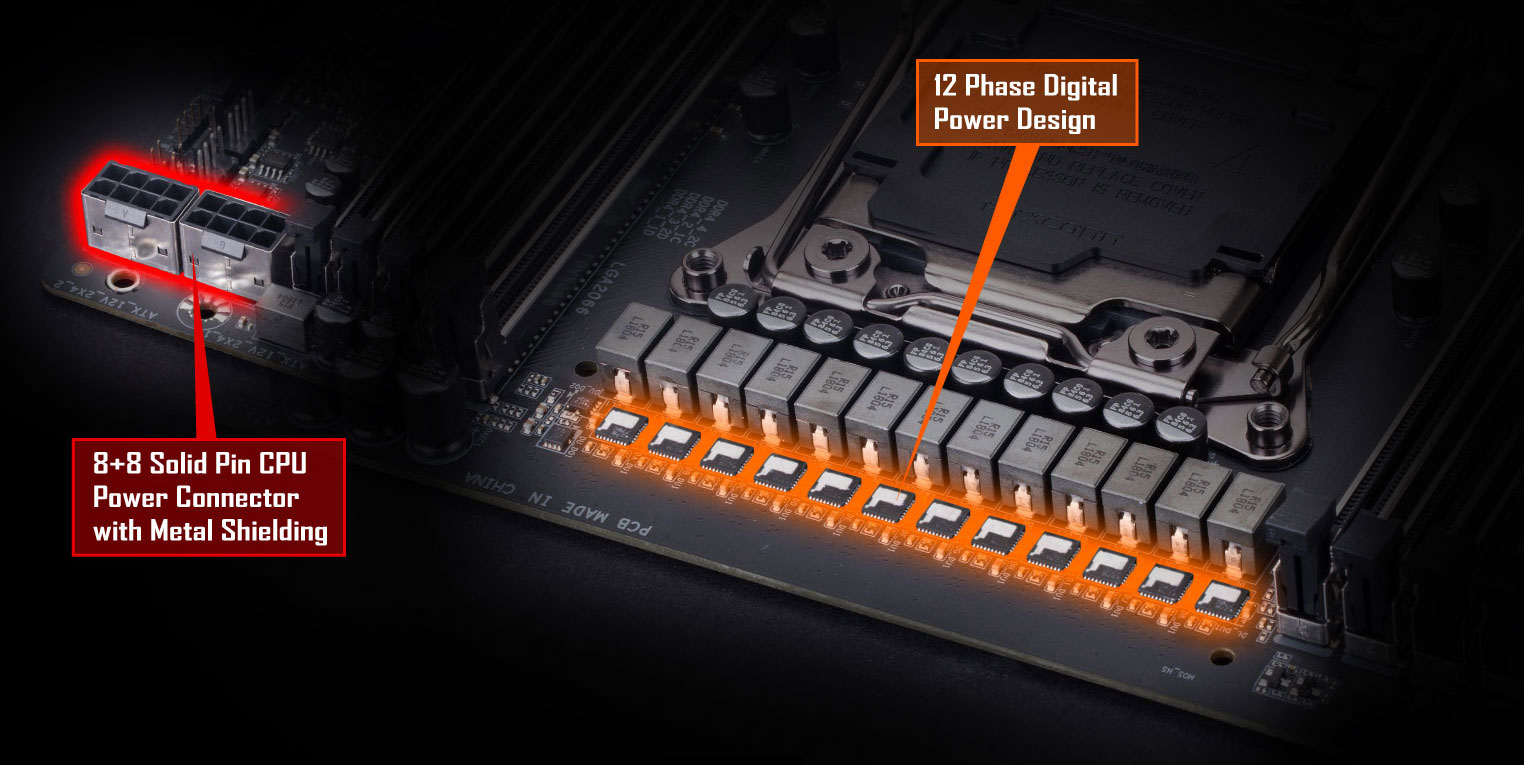

12 Phase Digital VRM Solution with Smart Power Stage

Advanced Thermal Design

• Active cooling fan
• Fins-Array Heatsink

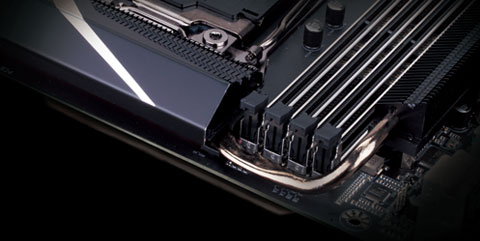

• 6mm Heatpipe
• 5 W/mK thermal conductivity pad
• Thermal Baseplate

Onboard 2.5GbE LAN
Intel i219v GbE LAN

• cFosSpeed Internet Accelerator

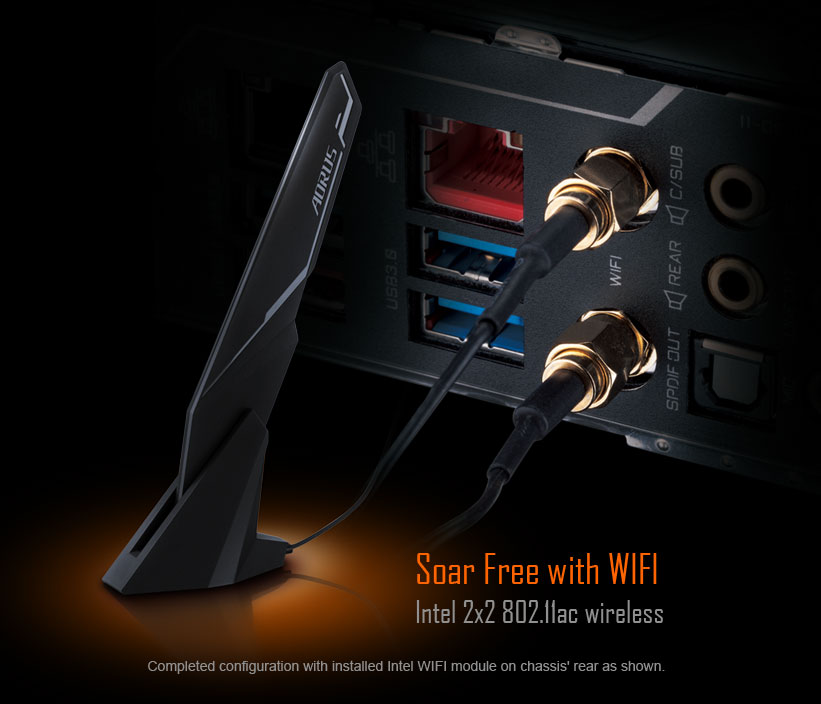

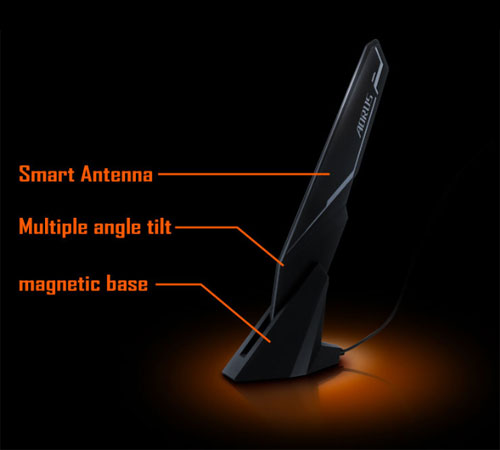

Intel 802.11ac 2x2 WIFI & BT 4.2

Integrated I/O Shield

• Power/ Reset & Clear CMOS Buttons

Triple M.2 Connectors

• PCIe 3.0 x4
• Triple Thermal Guards

Audio Solutions

• ALC1220-VB Audio
• ESS 9218 SABRE DAC
• Gold Plated Audio Jacks
• High-end Audio Capacitors

RGB FUSION 2.0

• Addressable LED header*2
• RGB LED header*2

Solid Pin Power Connectors

• 24pin ATX power connector
• 8+8 pin CPU power connectors with metal shielding

Supports 9th Gen Intel X Core Processors

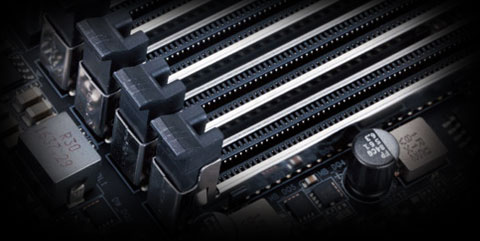

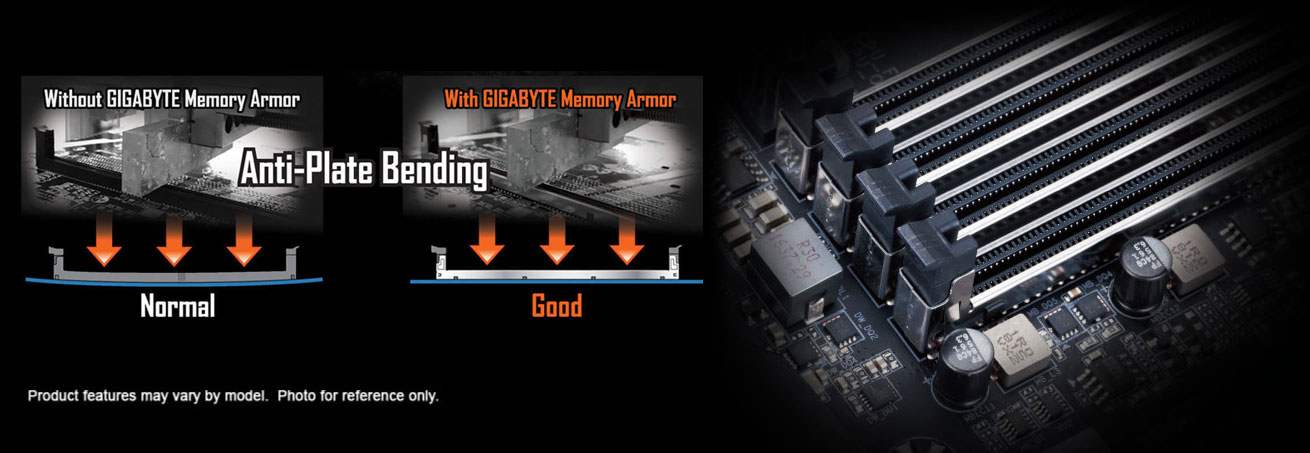

• Quad Channel DDR4, 8 DIMMs with Ultra Durable Memory Armor
• XMP Support

USB TurboCharger

Front USB 3.1 Gen.2 Type-C

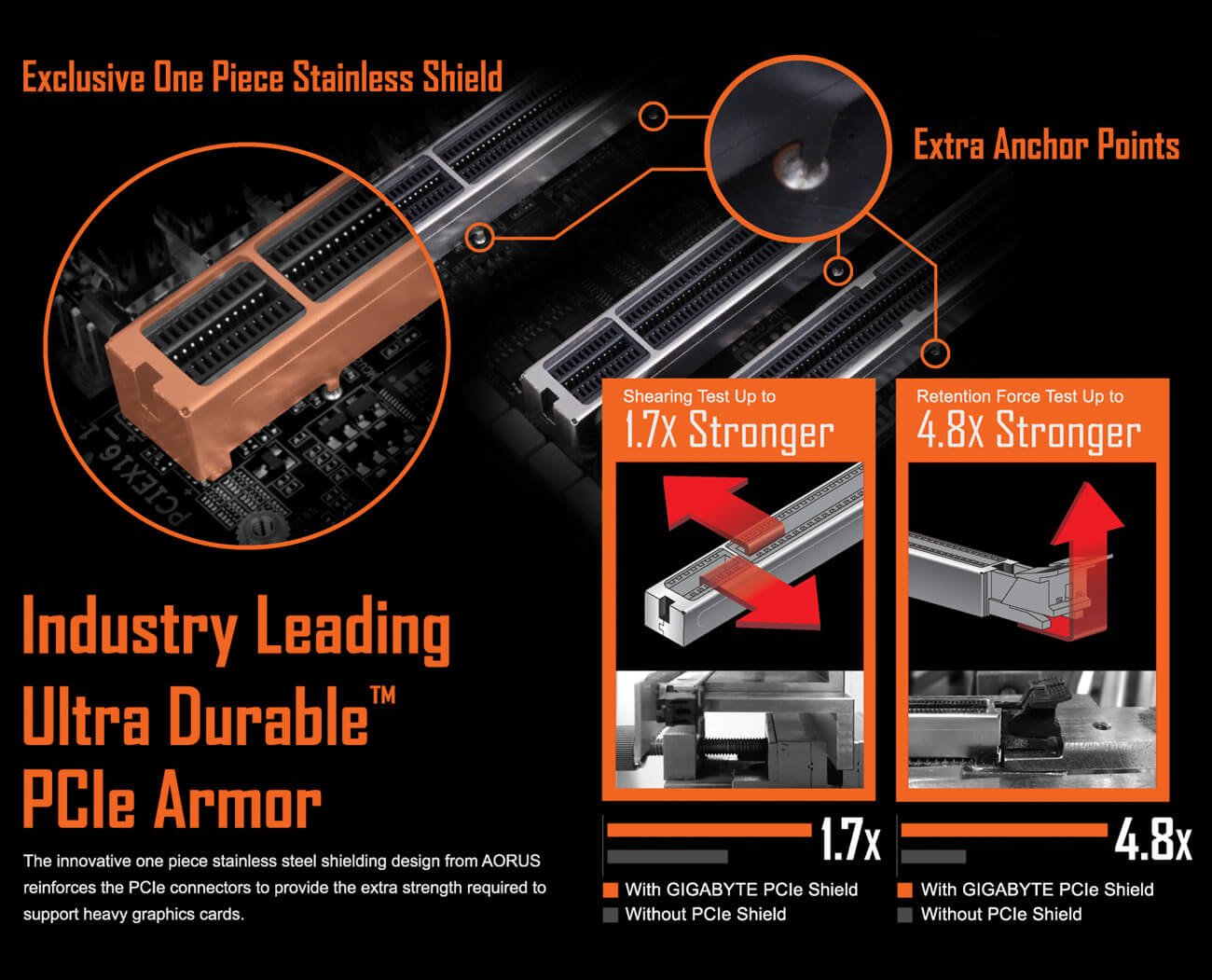

Ultra Durable PCIe Armor

• 4 way dual wide PCIE Lane

DualBIOS with Socketed BIOS

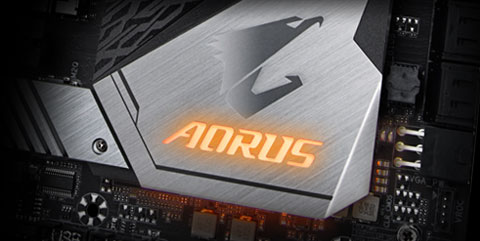

Fins-Array ヒートシンク & 高熱伝導パッド設計

X299 AORUS MASTER は Fins-Array ヒートシンクを搭載しており、従来製品より約3倍の放熱面積を誇ります。
LAIRD 1.5mm 厚の 5W/mK 高熱伝導パッドにより、従来製品より約2.7倍の熱伝導能力を誇ります。

1. Fins-Array

従来型のヒートシンクに比べ、3倍 (300%) の放熱面積を確保

2. 空冷ファン

MOSFET の熱を強制的に放熱可能；VRM 温度によって自動回転数制御

3. 大型ヒートパイプ

MOSFET からヒートシンクへ効率的な熱伝導

4. 高性能熱伝導パッド

1.5mm 厚の 5W/mK 熱伝導パッドにより、従来製品より 2.7 倍の熱伝導を実現

5. 放熱用バックプレート

熱伝導パッドにより、マザーボード裏面→ベースプレートへの熱伝導（大型バックプレートで放熱)

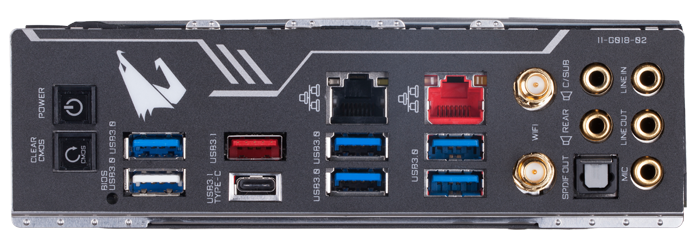

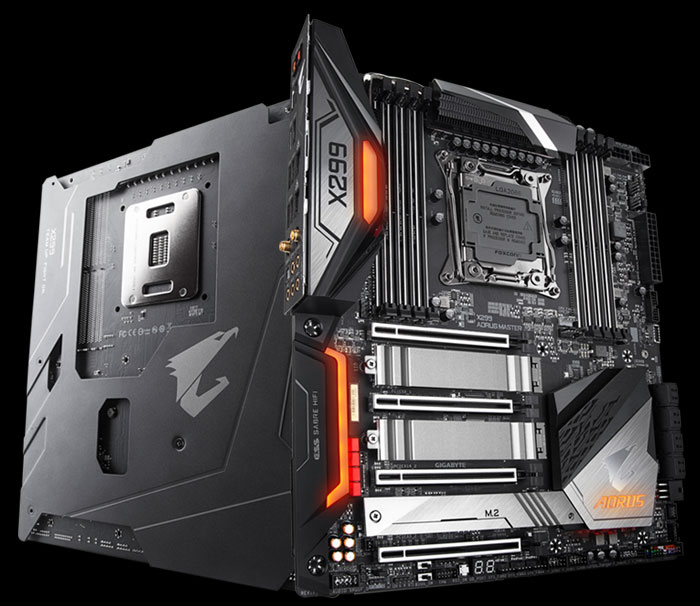

放熱用ベースプレート & 一体型 I/O バックパネル

簡単取付 & 優れた耐久設計

MB 裏面の放熱性を強化するだけではなく、 MB の強度強化＋取付する際の扱いやすさが向上しました。

一体型 I/O バックパネルにより、取付作業が簡単に行えます。

また、バックパネルに配置された電源 & Clear CMOS ボタンにより、テストや実験が簡単にできます。

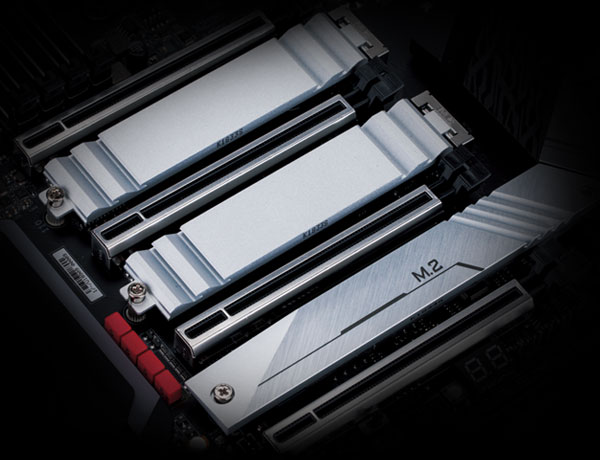

NVMe PCIe SSD を3つ搭載可能 (RAID 0 対応)

Gen. 3 x4 NVMe PCIe SSD で究極の環境を構築

X299 AORUS マザーボードは業界最先端の NVMe ストレージ機器に対応しています。 AORUS 独自設計により NVMe PCIe SSD を最大3つ接続し、RAID 0 によって最大 3551 MB/s (Sequential Read) の転送が可能です。

M.2 + M.2 + M.2

Extreme sequential Read 3551 MB/s, Sequential Write 3063 MB/s speed

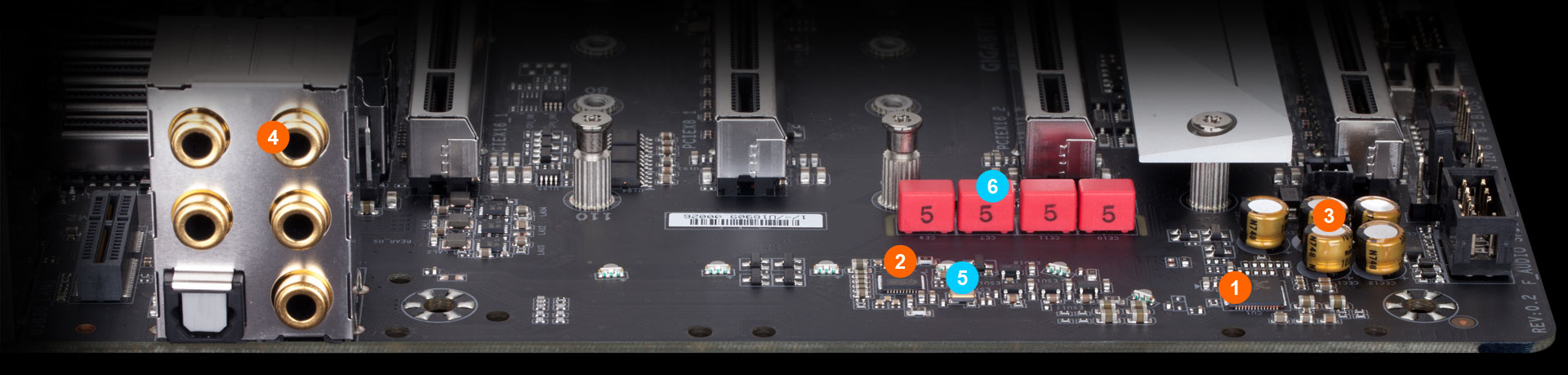

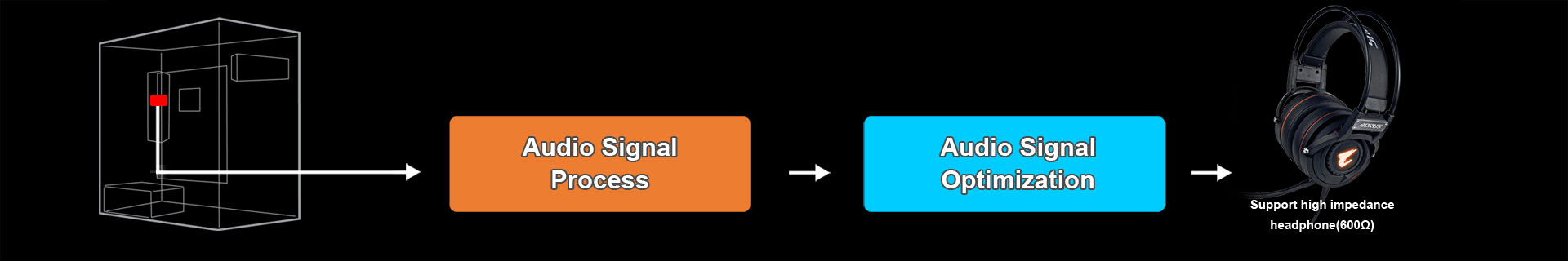

オーディオ信号処理

Digital Audio

Hi-Fidelity 再生

サラウンド & DSD 再生対応

Digital / Analog Convert

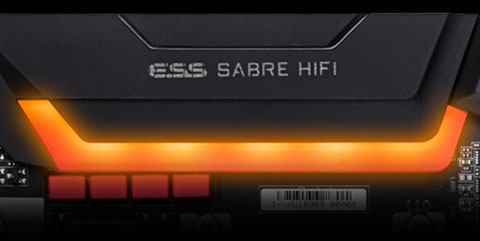

ESS SABRE DAC 9218

QUAD DAC 対応
124dB DNR / -112dB THD+N
2Vrms 出力により高インピーダンス・ヘッドホン駆動可能
アナログ音量調整
低音量領域にて 130dB SNR ノイズを低減
High-Res 音楽再生
32bit 192KHz PCM

Audio Signal Amp

スタジオ級コンデンサ

真のアコースティック・サウンドを提供。

Crystal Sound Output

金メッキ端子

耐腐食性と耐酸化性に優れています。

Audio 信号最適化

精密 TXC 発振器

オーディオ回路のタイミングを精密に同期。

高品質オーディオ・コンデンサ

雑音が少ない、バランスの取れたサウンドを出力するためのフィードバック信号処理用に、有名な WIMA コンデンサが使用されています。

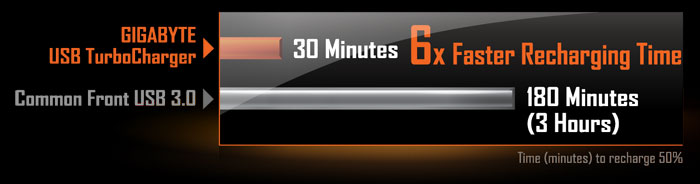

USB TurboCharger

GIGABYTE 独自機能の USB TurboCharger により、
フロント USB 3.0 Type-A 端子で、Android デバイス (QC 3.0)
Apple デバイス (Apple Fast-Charge) を利用できます。

*充電時間は、デバイスのハードウェア設計、バッテリ容量、PCケースのフロント USB 3.0 ケーブルの品質、省電力設定 (CEC 2019・ERP)、および環境によって異なります。

ネイティブ Intel USB 3.1 Gen. 2 コントローラー

Connecting the Future - USB Type-C

Intel ネイティブ USB 3.1 ホストコントローラにより、 USB 3.1 ポートで最大 10Gbps のデータ転送が可能です。前世代と比較して2倍の帯域幅と、USB 2.0 および 3.0 との互換性を備えた USB 3.1 が利用できます。

未来の接続手段 - USB Type-C

・世界の次期スタンダード・コネクタ
・リバーシブル挿入可能な USB Type-C (USB 3.1 Gen. 2 接続)

RGB Fusion 2.0

AORUS マザーボードは、RGB Fusion 2.0 によるはデジタル LED に対応しています。 RGB Fusion 2.0 は、PC のオンボードおよび外部 LED テープを制御する能力をユーザに提供します。オンボード・オプションと外部 LED テープ*により、ユーザーはさらに多くのパターン、スタイル、イルミネーションを体験できます。

AORUS Gaming マザーボードは、 5V または 12V のデジタル LED テープに対応しています。 RGB LED との融合には、様々の発光パターンと速度設定があります。

* LEDテープは同梱されていません。

RGB Fusion 2.0 Software

RGB Fusion APP

RGB Fusion 2.0 Ready

最新の RGB Fusion 2.0 を使用して、対応しているすべてのデバイスで照明効果をカスタマイズすることが可能です。マザーボード、グラフィックスカード、そして周辺機器まで、自身のスタイルに合わせてゲーム PC をパーソナライズして、プロフィールを共有することによってあなたの作品を披露することができます。さらに、新しいゲームモードでは、照明効果が対応するゲームと連動することにより、ゲームとの一体感が体験可能です。

ワンクリックで同期可能

独立制御可能

GIGABYTE RGB Fusion APP

GIGABYTE の最新 RGB Fusion アプリにより、マザーボード上の LED 機能を簡単に設定することが可能です。※制御可能な機能はお客様環境によって異なります。

RGB Fusion は、すべての対応デバイスを一体化して制御を可能にするソフトウェアです。
LED 照明を同期させ、好きなようにすべての LED をカスタマイズすることができます。 RGB Fusion の詳細についてはこちら

Smart Fan 5

Smart Fan 5 によって、高性能ゲーミングPCであっても最適な冷却状態を維持できます。 Smart Fan 5 では、マザーボード上の複数の温度センサーによって、ファン端子ごとに制御を行うことが可能です。また、Smart Fan 5 によって制御されるファン端子はハイブリッド式であり、 PWM および Voltage 両モードに対応しています。

Fan Pin Headers

FAN / Water Pump Pin Headers

Internal Temperature Sensors

External Temperature Sensors

ファンピンヘッダーと温度センサー数についてはモデルによって異なる場合があります。
Smart Fan 5 機能についてはモデルによって異なる場合があります。

温度センサー

Hybrid Fan ピンヘッダ

温度検知用ケーブル x 2

■ 8 Fan / Water Pump Connectors
■ 7 Temperature Sensors
■ 2 External Temperature Sensors
■ All Hybrid Fan Headers
■ Support GPU temperature as source
■ Interoperable Fans and Sensors
■ Supports High Current Fans up to 24W(2AX12V) with Over-Current Protection
■ Intuitive UI for Fan Control

FAN STOP

Hybrid FAN Header

Smart Fan 5 Software

本マザーボードでは、ファンストップで完全な静寂を実現できます。温度が指定されたしきい値を下回った時にファンを停止するように設定が可能です。

優れたファン・コントロール設計

Hybrid Fan ピンヘッダ

水冷設定を完全に制御しよう！ Smart Fan 5 は、ハイブリッド・ファンピンヘッダを介して流量に関する最新の情報を受け取り、PC の水冷を完全に制御できます。
すべてのハイブリッド・ファンヘッダーは、 PWM および Voltage 両モードのファン/ポンプのいずれであっても、自動的に検出して最適な設定を行います。

新しくなった Smart Fan 5 ソフトウェア

お好みに応じて、Quiet (静音) からFull Speed (全開) まで選択できます。
また、各ファンまたはポンプ毎に、ファン回転数をグラフ上で設定可能です。

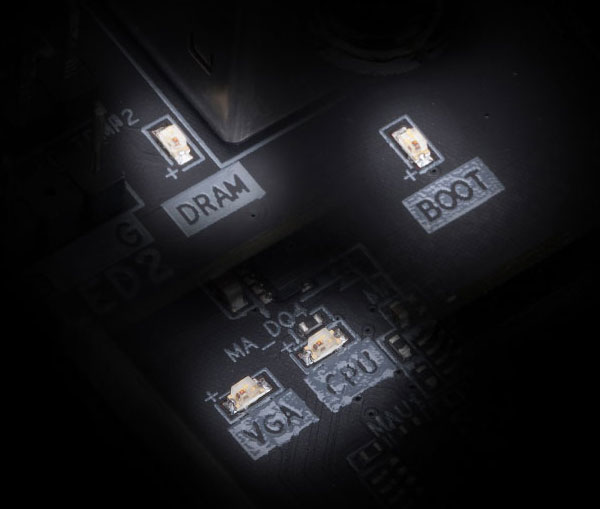

診断用LED

トラブル診断が一目瞭然

BIOS に制御されたオンボード LED によって、システムの異常を一目で判断することが可能です。 CPU/DDR/VGA/HDD のいずれかで、問題が起きているのか切り分けることができます。

* 写真はイメージです。

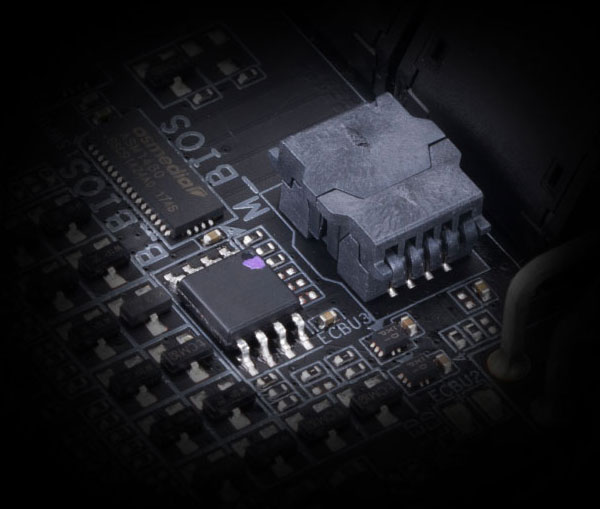

GIGABYTE 特許取得済
安心の DualBIOS 設計

GIGABYTE Ultra Durable マザーボードは GIGABYTE 独自機能である DualBIOS を搭載します。 DualBIOS は貴方の PC でもっとも重要な BIOS を保護いたします。 GIGABYTE DualBIOS とは、マザーボード上に Main BIOS と Backup BIOSという2つの BIOS チップがあることを意味します。これにより、ウィルス攻撃やハードウェア故障、オーバックロック不良、アップデート時の電源喪失などによる BIOS 故障から保護いたします。

接続が簡単 "G Connector" 同梱

フロント・パネルのコネクタ類は小さく種類も多いです。その為、スムーズに接続し辛い事が多々あります。G Connector を使えば、ケーブルを全部一斉に抜き差しすることが可能となり、組み立ての際の作業時間を節約する事ができます。最初にG Connectorへ各ケーブルを接続することにより、どのケーブルが必要なのかすぐに分かります。これにより、ケーブルが挿さっていなかった、という単純なミスを防げます。
