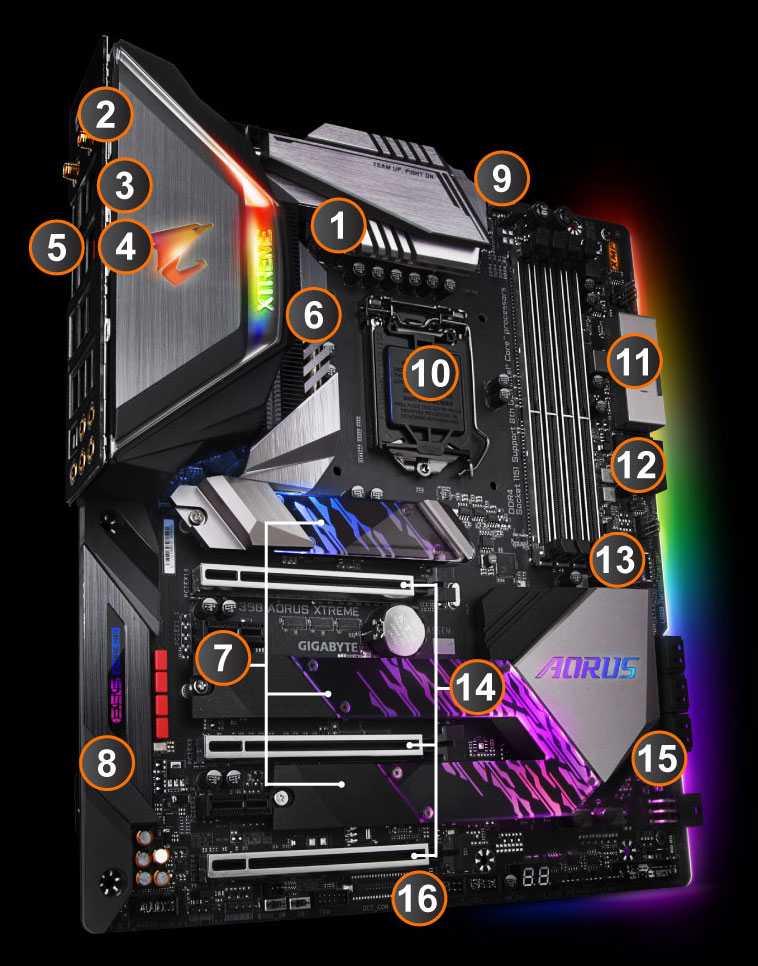

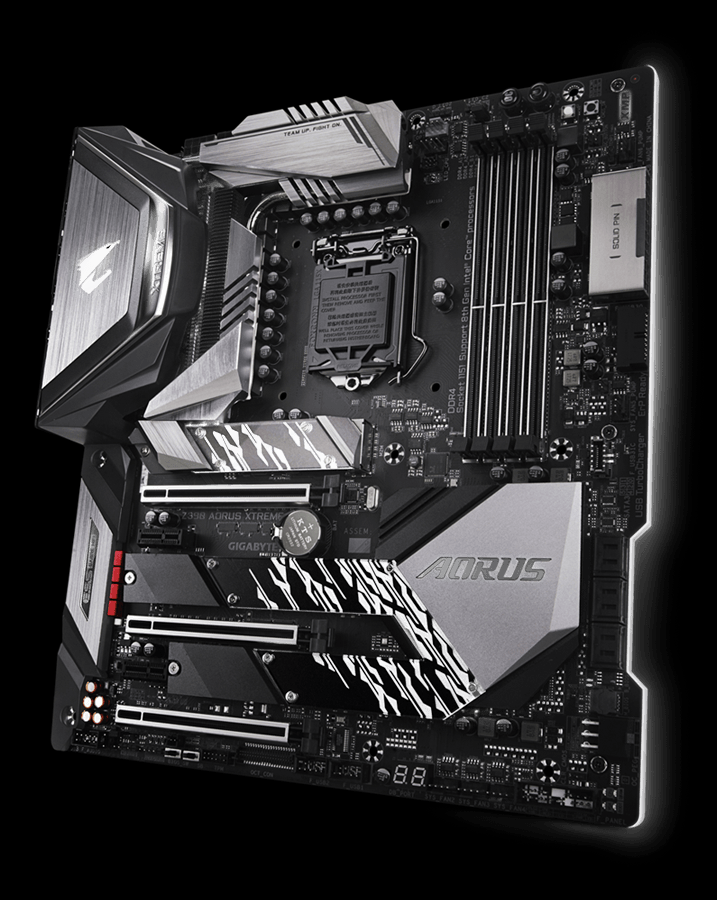

Design unique, innovations de pointe, refroidissement optimisé, connectique nouvelle génération, audio Hi-Fi. Z390 AORUS XTREME se positionne comme une carte mère de référence.
1
VRM Numérique IR 16 Phases avec PowIRstage
• PCB 8 couches
• PCB à 2 onces de cuivre
2
WIFI Intel® CNVi 802.11ac 2x2 Wave 2 & BT 5
3
Intel® i219v GbE LAN
• cFosSpeed Internet Accelerator
4
LAN AQUANTIA® 10GbE Base-T
5
Intel® Thunderbolt™ 3
6
Conception Thermique Optimale
• Radiateur à ailettes fines
• 4 Caloducs Direct Touch
• Pad Thermique 5 W/mK
• Plaque de renfort en NanoCarbone
7
Triple Connecteurs M.2
• PCIe 3.0 x4
• Triple Thermal Guards
8
AMP-UP Audio
• Codec Audio ALC 1220-VB
• DAC ESS SABRE 9018K2M
• TI Burr-Brown™ OPA
• Détection Automatique Impédance
• Condensateurs qualité studio
• Anti-pop
• Jacks Audio plaqués or
Afin de vous permettre de tirer profit des performances des nouveaux processeurs Intel 8-core, notre carte mère vous propose un système d'alimentation haut de gamme. Z390 AORUS XTREME des offre composants de qualité en faisant un monstre de puissance et une référence leader en matière de stabilité.
Conception Optimisee

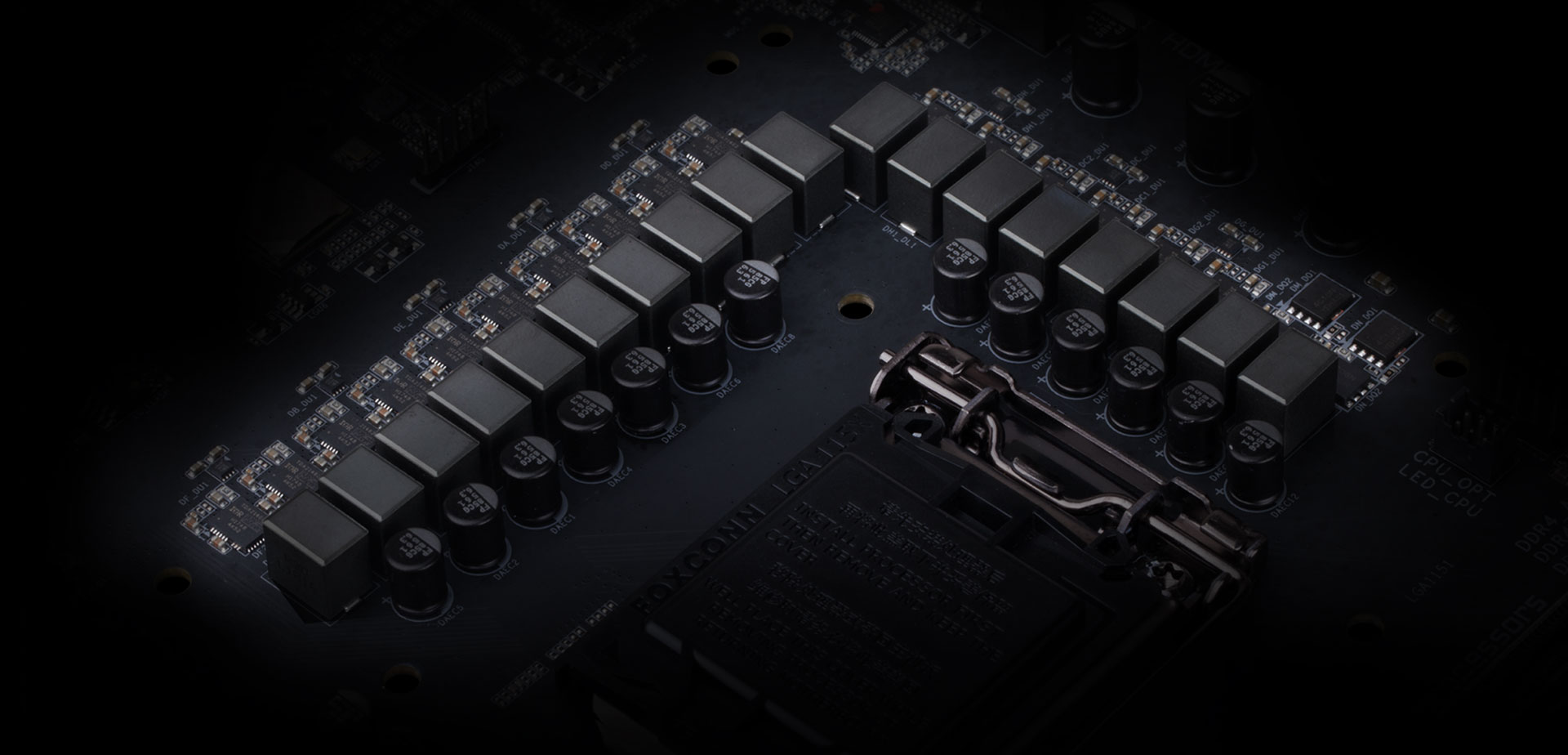

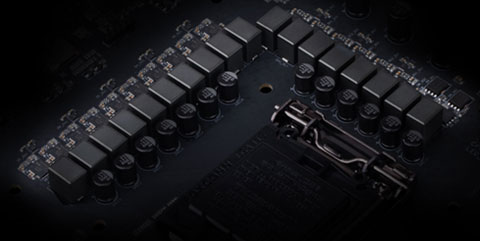

VRM Numérique 16 Phases
37% de surface en + pour la circulation du courant
2X Onces de cuivre
VRM Numérique 16 Phases
60A IR PowIRstage pour chaque phase Vcore
MOSFET haute capacité
Faibles températures
Stabilité et qualité serveur

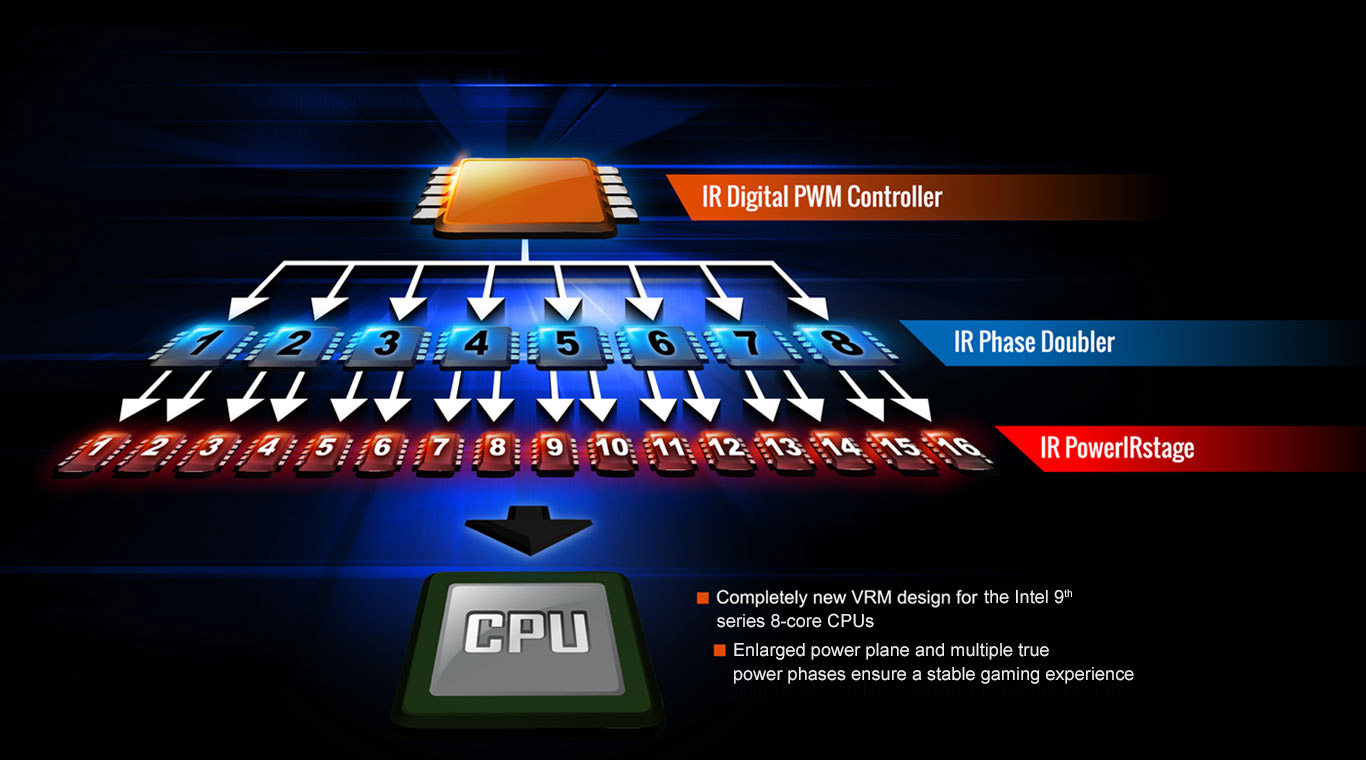

Notre carte mère Z390 AORUS XTREME propose un système d'alimentation numérique IR comprenant à la fois un contrôleur PWM numérique et MOSFET PowlRstage, et est capable de fournir au moins 60A de puissance pour chaque phase, pour un total de 960A. Ces contrôleurs 100% numériques ainsi que les connecteurs d'alimentation 8+8 à broches solides permettent d'apporter stabilité et précision du courant électrique aux composant les plus sensibles de votre système. Tirez les meilleures performances de votre CPU Intel® Core™ à 8 coeurs de 9ème Gen grâce à nos références.

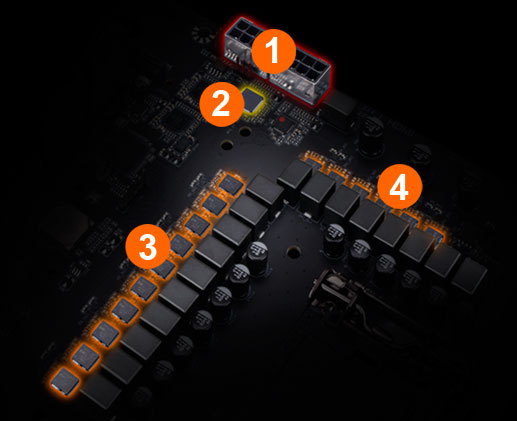

1. Connecteur d'alimentation CPU 8+8
avec Protections Métal
2. VRM Numérique
3. 16 Phases
4. IR PowIRstage
Conception 16 Phases

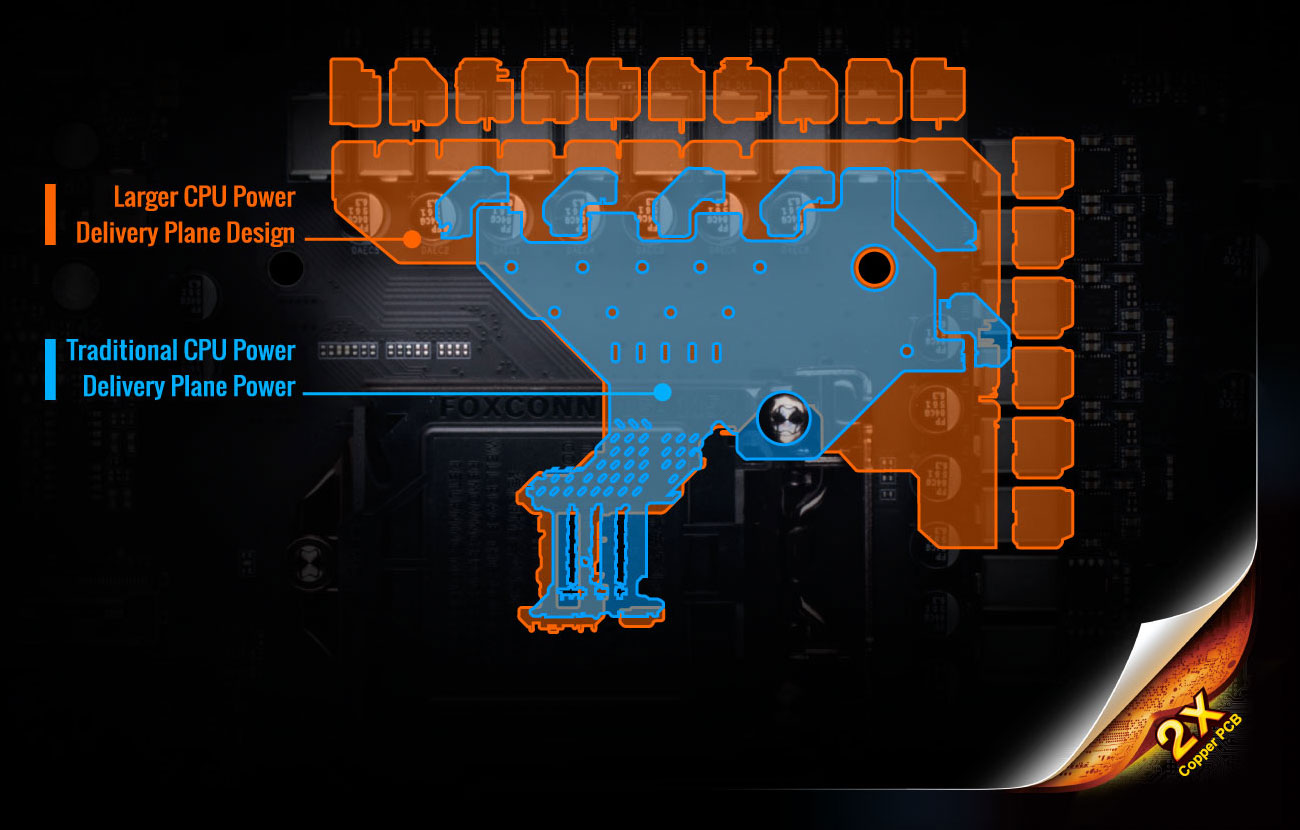

Circulation du courant optimisée grâce au PCB à 2 Onces de cuivre
Avec son PCB à 2 onces de cuivre, notre carte mère vous offre des réductions conséquentes de températures systèmes, une efficacité energétique accrue et de plus grandes marges de manoeuvre en Overclocking.

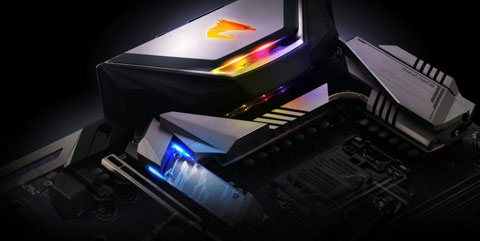

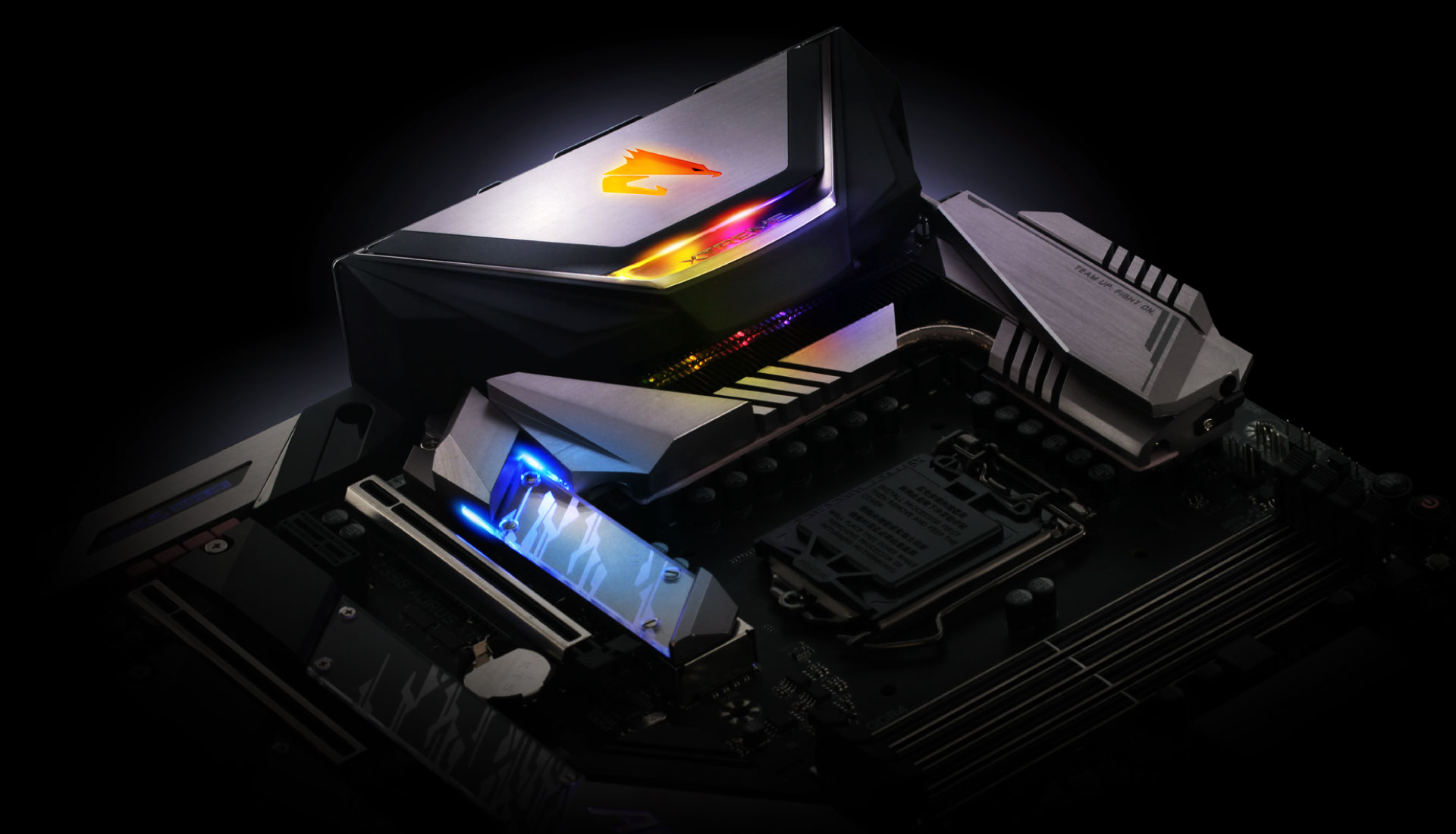

Design thermique optimise
Z390 AORUS XTREME offre un design thermique innovant permettant d'assurer stabilité et faibles températures lors des phases intensives de gaming ou en cas de lourdes charges.
Conception Thermique Optimisee
Radiateur à ailettes fines
Plaque de renfort en NanoCarbone
16 Header hybrides pour ventilateurs

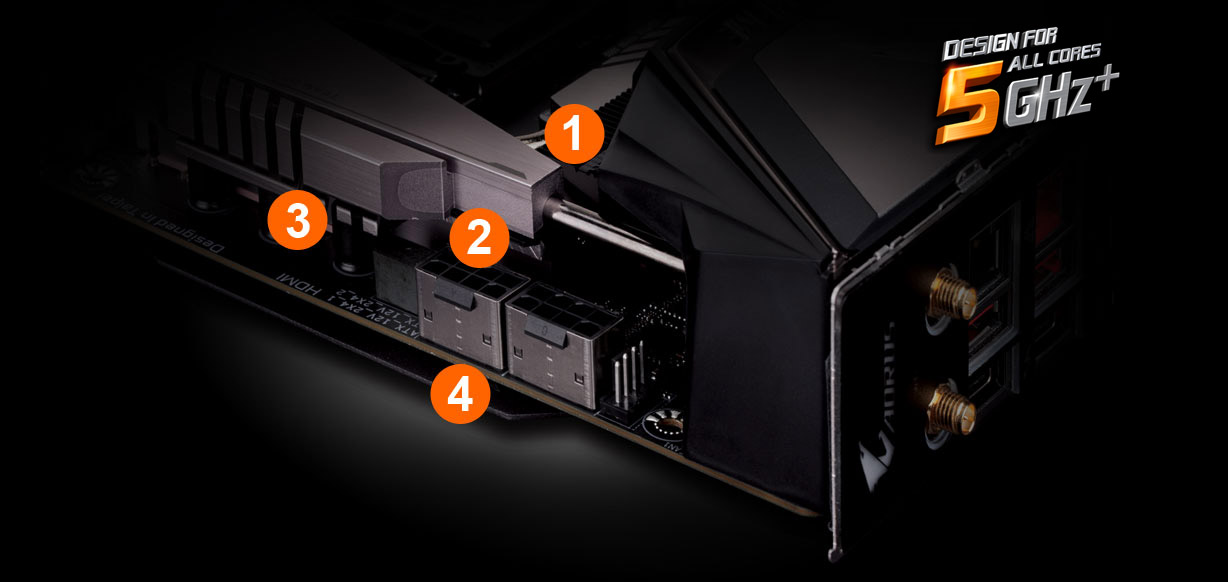

Vue Design Thermique
Vue Interne Caloduc

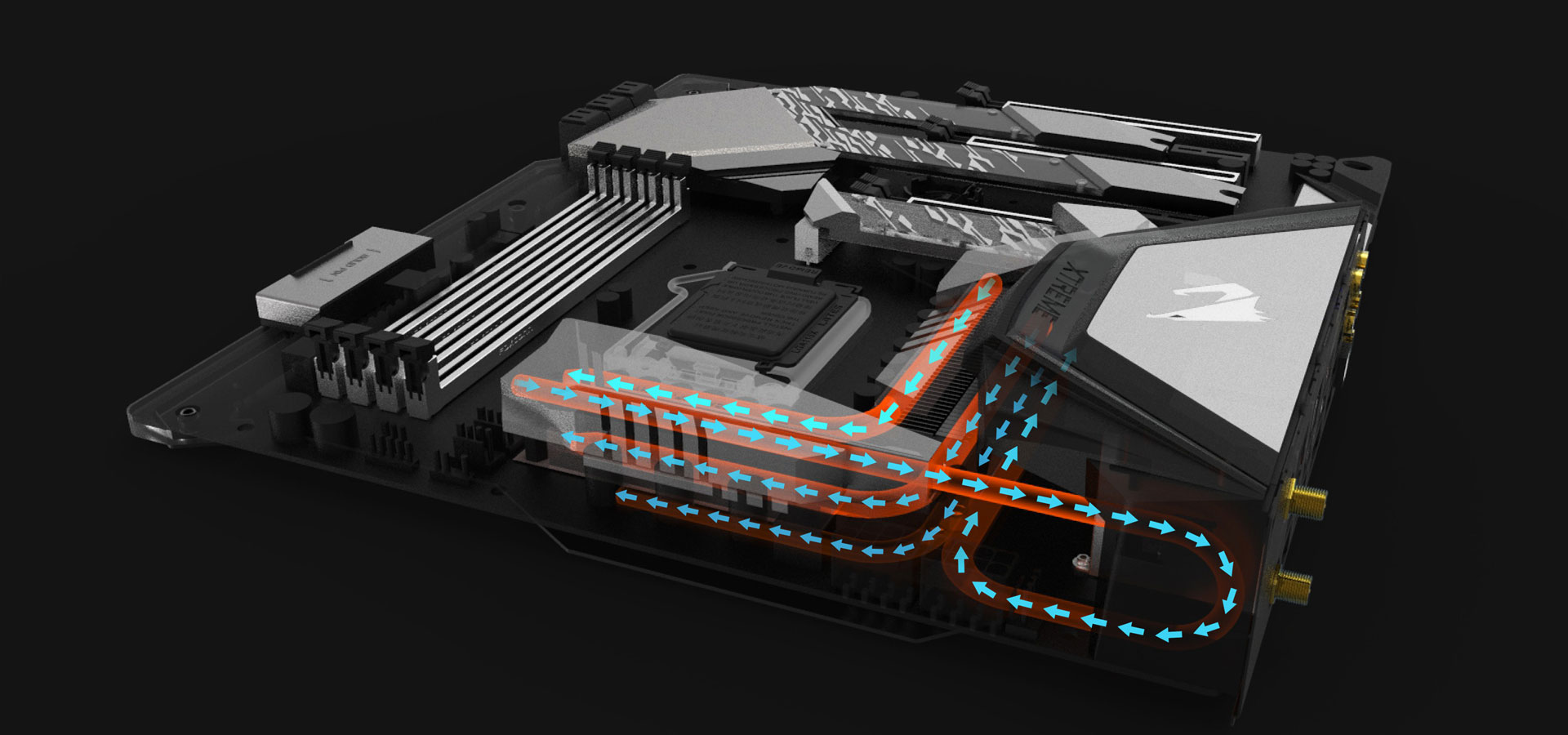

Transfert de chaleur via Caloduc
1. Ailettes fines
Radiateur à ailettes fines permettant des gains de dissipation de chaleur de 300% face à une solution de refroidissement standard.
2. Pad Thermique
Pad LAIRD d'une épaisseur de 1.5mm pour 5W/mK, pouvant dissiper 2.7x plus de chaleur face à une solution standard.
3. 4 Caloducs Direct Touch
4 caloducs en contact direct avec PowIRstage, inducteurs et le PCB. Reliés directement à la plaque de renfort afin d'optimiser la dissipation de chaleur

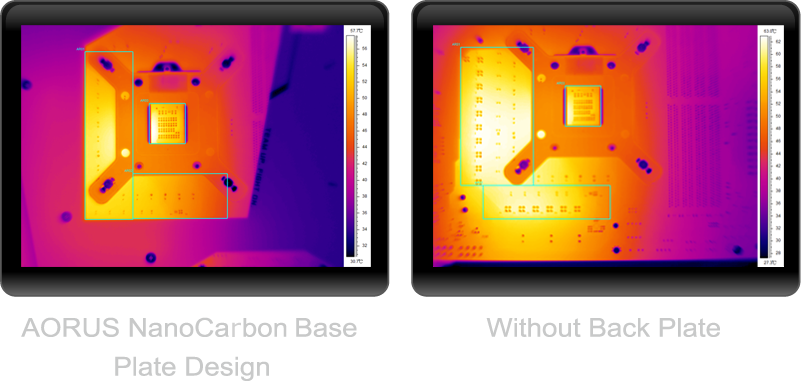

4. Plaque de renfort en NanoCarbone
Plaque de renfort dissipant efficacement de façon passive la chaleur émise par les caloducs et le PCB.
Plaque composée d'aluminium pour une efficacité de la dissiparation 3X supérieure face à une solution standard.
Une fiche couche de NanoCarbone est appliquée afin d'accroitre les performances quant au traitement de la chaleur.
Refroidissement passif optimisé.
NanoCarbone
Smart Fan 5
Grâce à Smart Fan 5, contrôlez avec finesse votre PC. Smart Fan 5 permet de gérer les connecteurs de ventilateurs grâce aux différents connecteurs situés sur nos PCB. Smart Fan 5 est compatible avec les ventilateurs PWM pour une gestion optimale des systèmes de refroidissement liquide.
Headers Ventilateurs
Header Ventilateurs / Pompes à eau
Capteurs de température interne
Capteurs de température externe
Capteurs de température
Headers Ventilateurs Hybrides
2 * Câbles de captation de température
■ 8 Connecteurs Ventilateurs / Pompes à eau
■ 8 Capteurs de température
■ 2 Capteurs de température externe
■ Headers Ventilateurs Hybrides
■ Compatibilité Source GPU
■ Ventilateurs et Capteurs interchangeables
■ Compatibles pompes jusqu'à 24W(2AX12V)
■ Interface Intuitive Fan Control
RGB FAN COMMANDER permettant la gestion de 8 headers supplémentaires.
* Nombre de headers et capteurs de température pouvant varier selon référence. Fonctionnalités Smart Fan 5 pouvant varier selon référence.
Votre système PC enfin parfaitement silencieux. Fan Stop vous permet de contrôler chaque ventilateur et d'en stopper le fonctionnement en fonction de de températures définies par vos soins.
Contrôle intelligent des ventilateurs

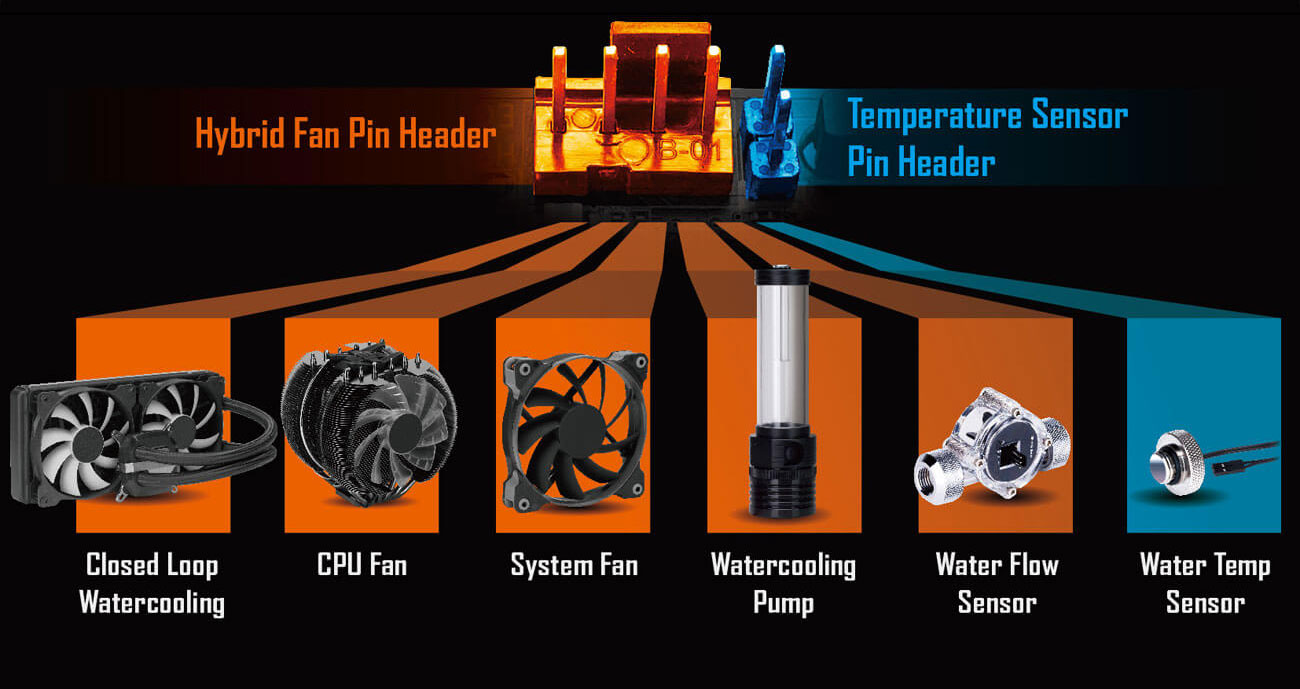

Headers Hybrides pour Ventilateurs
Les Connecteurs Hybrid Fan permettent de détecter si le système de refroidissement emploie un mode PWM ou Tension et s’adaptent en conséquence.

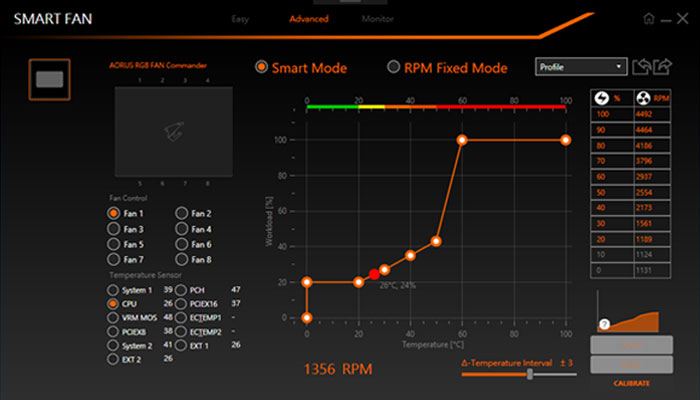

Nouveau Logiciel Smart Fan 5
Choisissez votre mode favoris : de Quiet à Full Speed. Pour chaque ventilateur ou pompe, la ventilation s'effectuera en fonction du scénario souhaité.
Performances sans compromis
A la recherche de toujours plus de performances ? Z390 AORUS XTREME propose un Panneau OC Touch, est compatible avec les mémoires XMP et optimise l'accueil de vos SSD grâce à l'innovation Thermal Guard.
Performances sans compromis

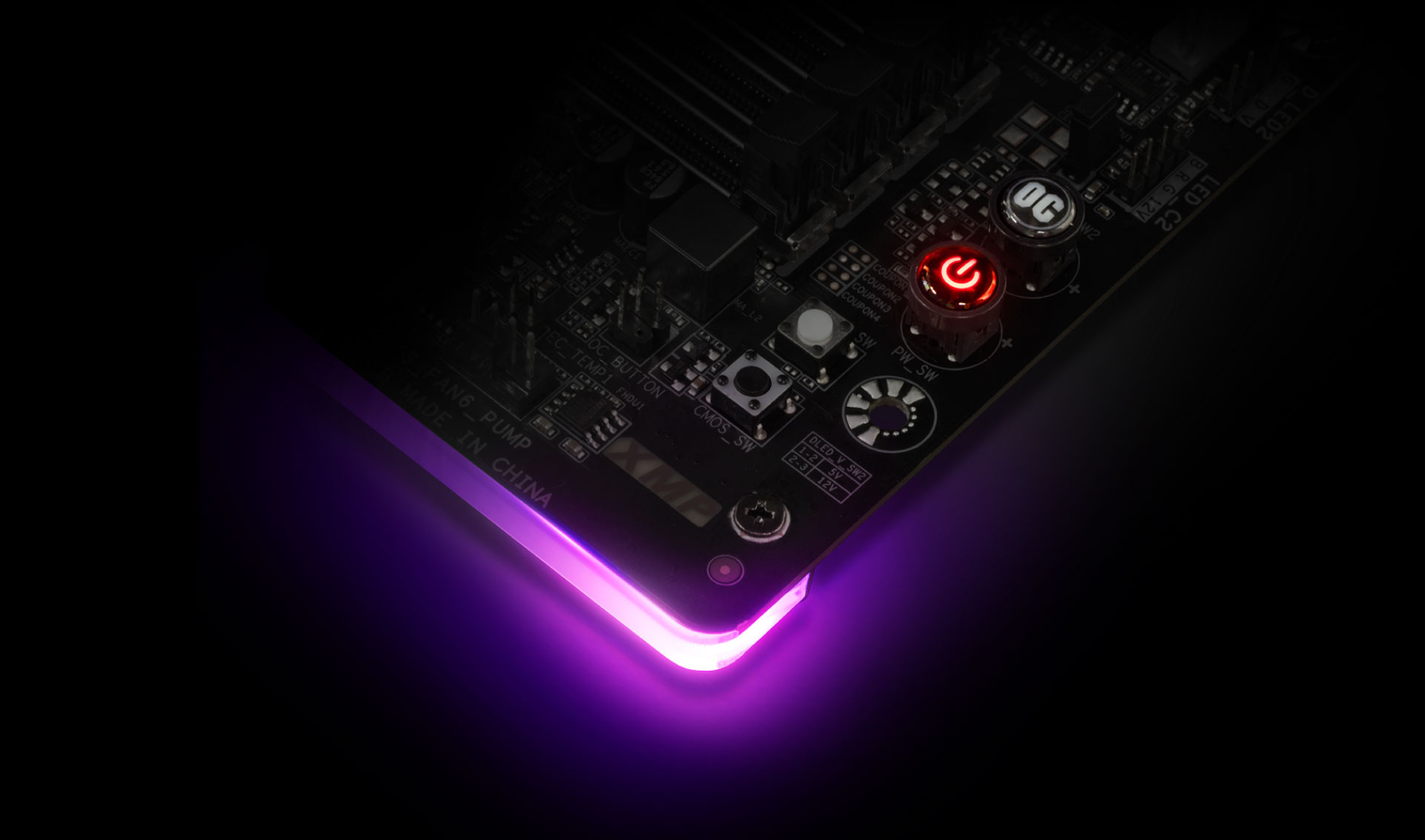

OC Touch
4400+
3X M.2 PCIe x4
3X M.2 Thermal Guards

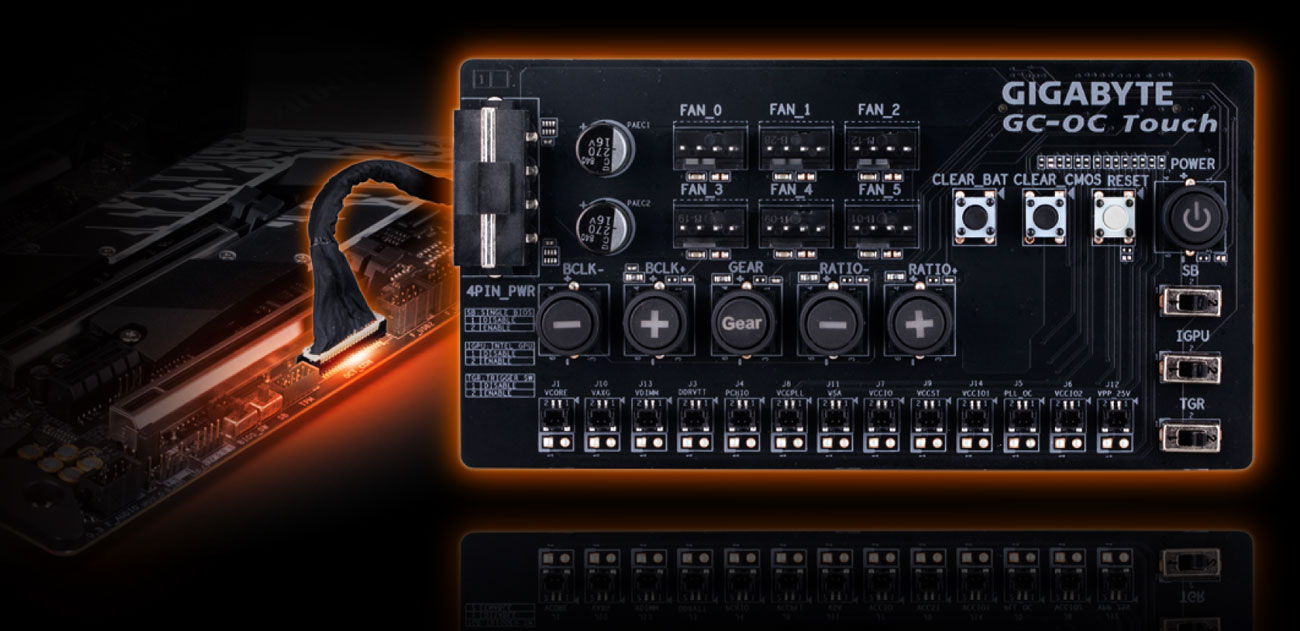

Panneau OC Touch
Overclocking facilité GIGABYTE OC Touch facilite l'overclocking via un ensemble de boutons et switch permettant des OC à la volée.
Compatibilité DDR4 4400MHz et au delà
AORUS vous assure que votre plateforme est testée et approuvée pour une compatibilité optimale des modules 4400Mhz et au delà.
Vaste compatibilité des mémoires DDR4 avec plus de 1000 modules certifiés !
AORUS collabore avec de très nombreux constructeurs de modules mémoires afin que ces derniers soient parfaitement compatibles avec chacune de nos cartes mères. AORUS assure les performances de ces systèmes grâce aux certifications de plus de 1000 modules de RAM.

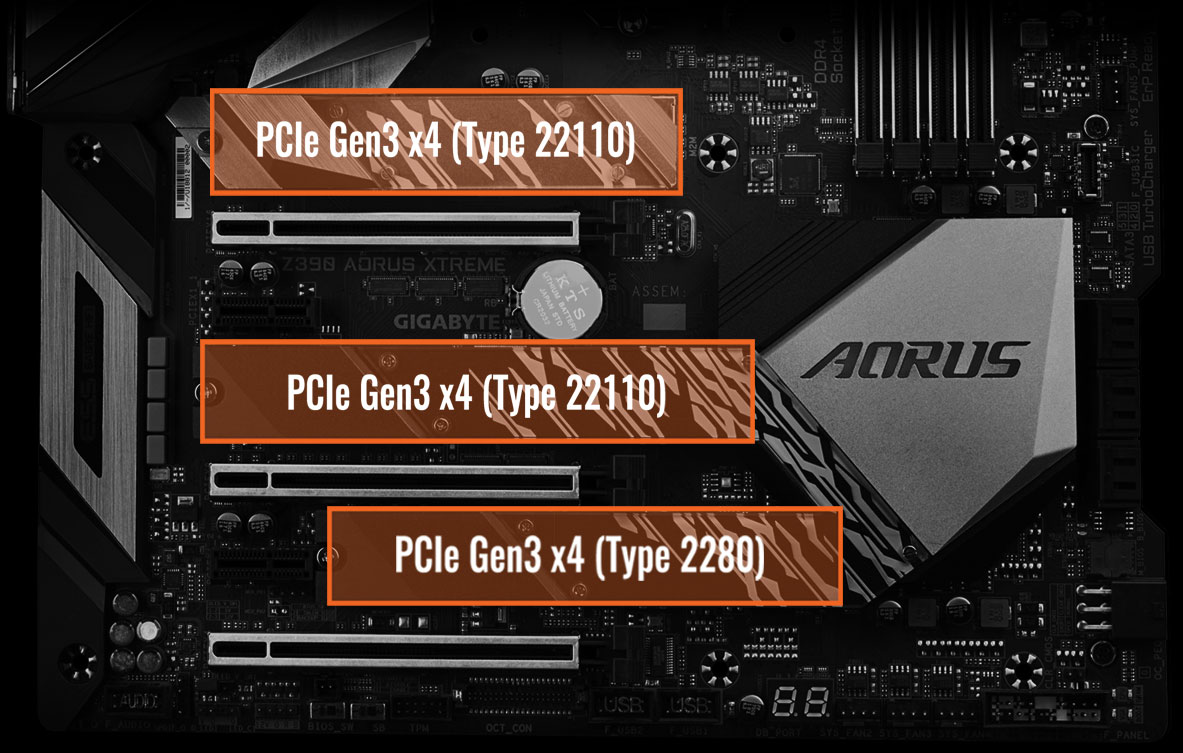

Triple PCIe Gen3 x4 M.2
Nos cartes mères AORUS Gaming proposent la technologie M.2 pour utilisateurs enthousiastes à la recherche de performances extrêmes.
Triple NVMe M.2 PCIe SSDs, Compatibilité RAID 0

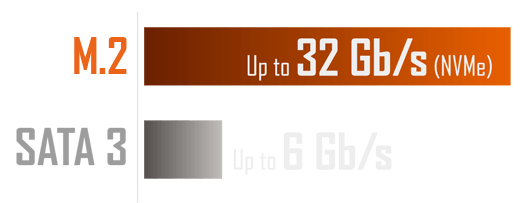

Performances extrêmes des SSDs Gen3 x4 NVMe PCIe
Une plateforme offrant la compatibilité Triple M.2 est une vraie rareté. Notre carte mère Z390 AORUS XTREME offre des technologies extrêmes pour utilisateurs avides d’innovations.

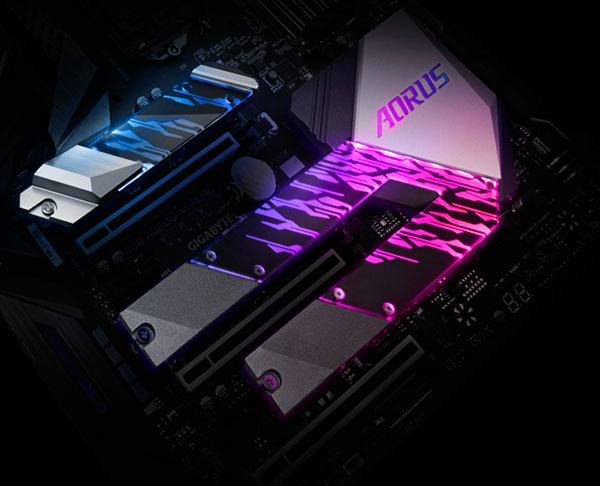

GIGABYTE vous propose sa solution Thermal Guard permettant d'assurer les performances sur le long terme de votre disque SSD, dont l'efficacité peut être réduite en cas de surchauffe et dégagaments de chaleur trop importants.
Thermal Throttling As Temperature Rises

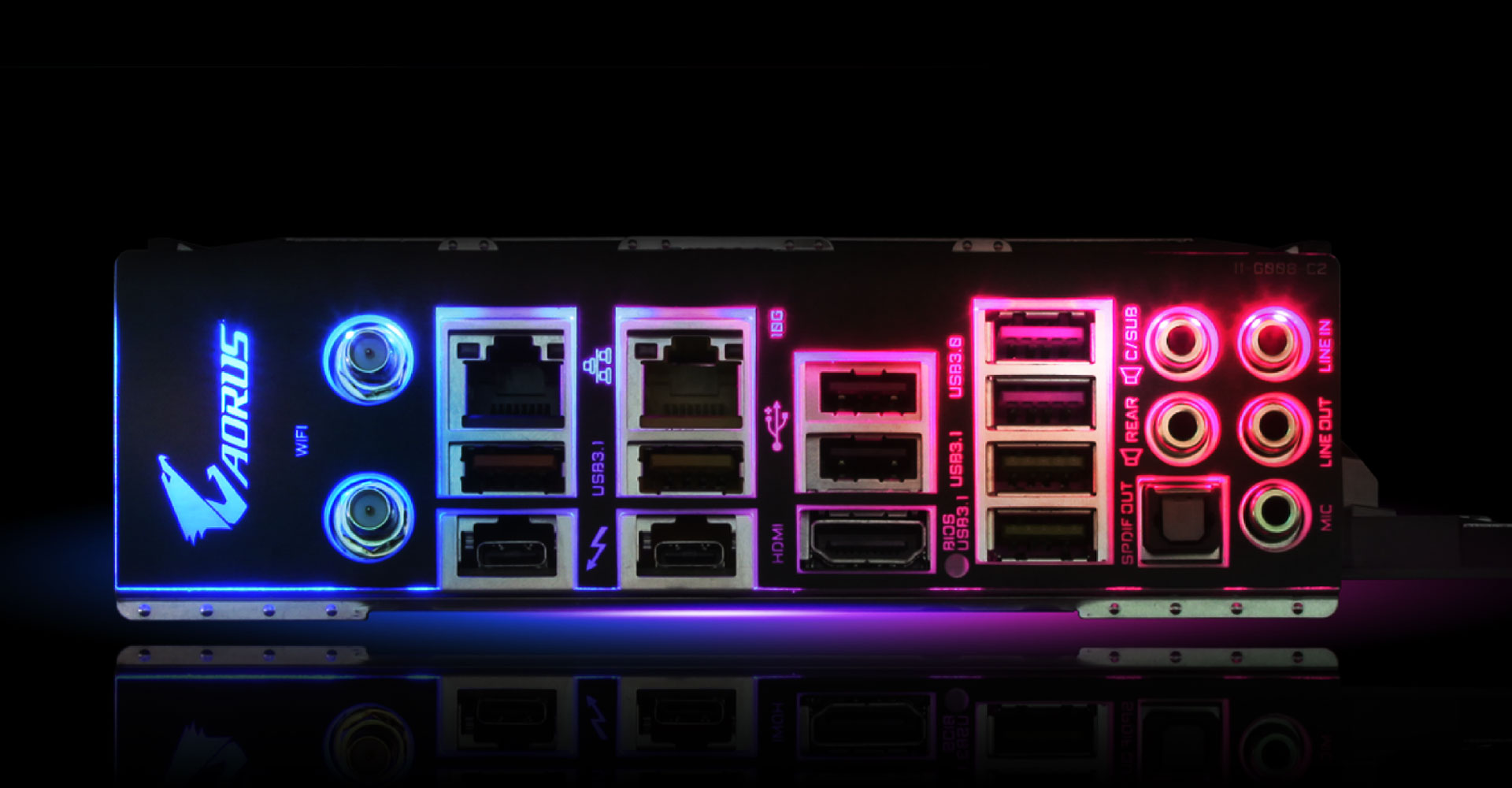

Connectique nouvelle generation
Une carte mère de pointe se doit de disposer d'une connectique complète et innovante. Z390 AORUS XTREME propose un environnement réseau performant, une solution WIFI puissante ainsi qu'un ensemble de technologies pour la parfaite gestion de vos périphériques de stockage.
Connectique nouvelle generation
10GbE Base-T LAN
Intel® Thunderbolt™ 3
Intel® WIFI
Antenne AORUS
USB TurboCharger

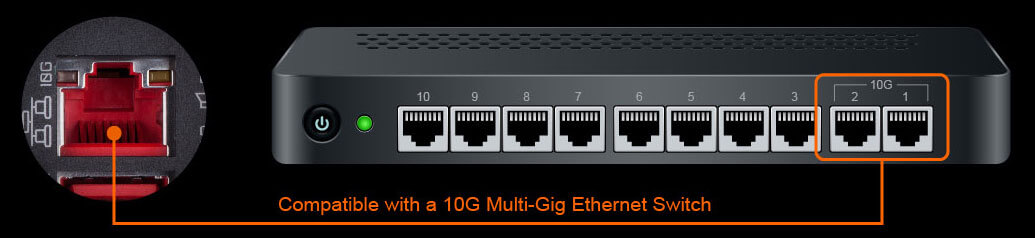

Réseau AQUANTIA® 10GbE BASE-T
Multi-Gig Gaming Nouvelle Génération
AQUANTIA
® AQC107 est un contrôleur Ethernet compatible 10GBASE-T/ 5GBASE-T/ 2.5GBASE-T/
1000BASE-T/ 100BASE-TX pour vos réseaux 10 GbE. 10 fois plus rapide face à un contrôleur 1GbE, il est idéal pour les gamers, amoureux de média center ainsi que pour la conception de stations de travail.

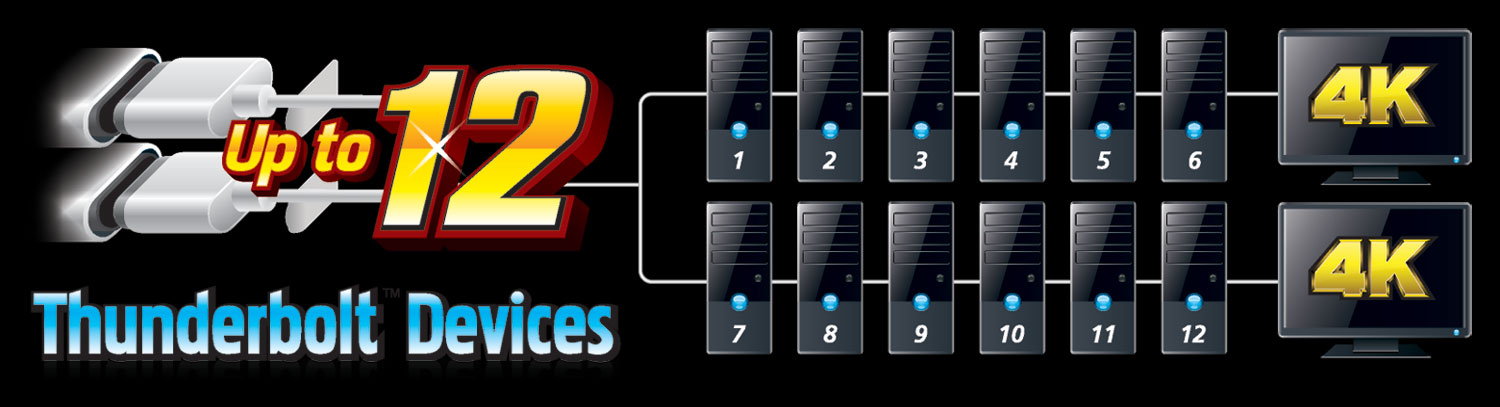

GIGABYTE Z390 AORUS XTREME dispose d'un contrôleur Intel Thunderbolt et de connecteurs USB Type-C™ en I/O pour la gestion de la technologie Thunderbolt™ 3 offrant une bande passante de 40 Gb/s. Notre référence propose de plus les innovations DisplayPort 1.2 et USB 3.1.
Affichage Multi Ecrans
Thunderbolt™ 3 est un must pour tout utilisateur enthousiaste. Z390 AORUS XTREME permettra l'accueil de deux écrans en 4K à 60FPS ou d'un écran en 5K. Thunderbolt™ 3 via USB Type-C™ offre l'innovation Power Delivery 2.0 et permettra de connecter 12 périphériques grâce à la configuration dual USB Type-C de notre carte mère.
Compatibilités pouvant varier selon périphériques connectés.
Boostez votre réseau

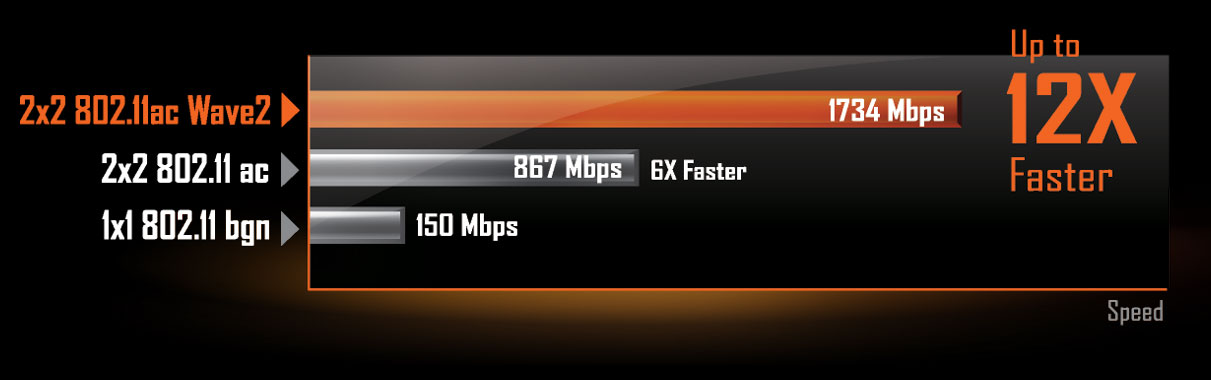

WIFI Intel® 802.11ac Wave2 CNVi + Bluetooth 5
Solution sans fil Intel 802.11ac Wave 2, pour des streaming vidéo fluides, une expérience gaming optimisée et une réduction des pertes de signaux pour des vitesses jusqu'à 1.73Gbps.
Bluetooth 5 offre une zone de couverture 4 fois plus importante face à une solution BT4.2 ainsi qu'une plus grande vitesse de transmission des données.
Module Intel WIFI installé comme illustré.

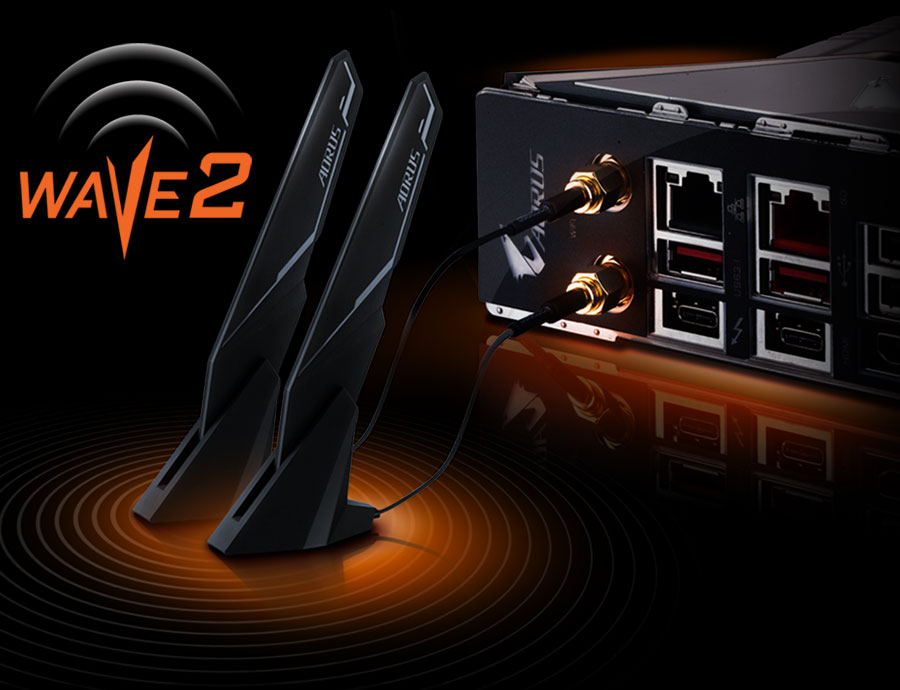

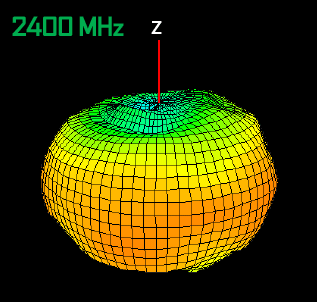

Antenne compatible 802.11ac 2.4GHz & 5GHz, 4dBi
Signal 2 fois plus fort face à une antenne standard
2 antennes pour une couverture optimale
Angles multiples et surface magnétique
USB TurboCharger
La technologie GIGABYTE USB TurboCharger vous permet de recharger vos périphériques mobiles à 50% en moins de 30 minutes.* En connectant le câble frontal USB 3.0 Type-A à notre carte mère, vous pourrez utiliser USB TurboCharger et ainsi recharger votre périphérique Android avec QC 3.0 ainsi que tout périphérique Apple disposant de la fonctionnalité Fast-Charge.
*Temps de charge pouvant varier selon périphériques, qualité du câble USB 3.0 frontal, réglages relatifs aux économies d'énergie (CEC 2019, ERP...), facteurs environnementaux. Résultats pouvant varier.

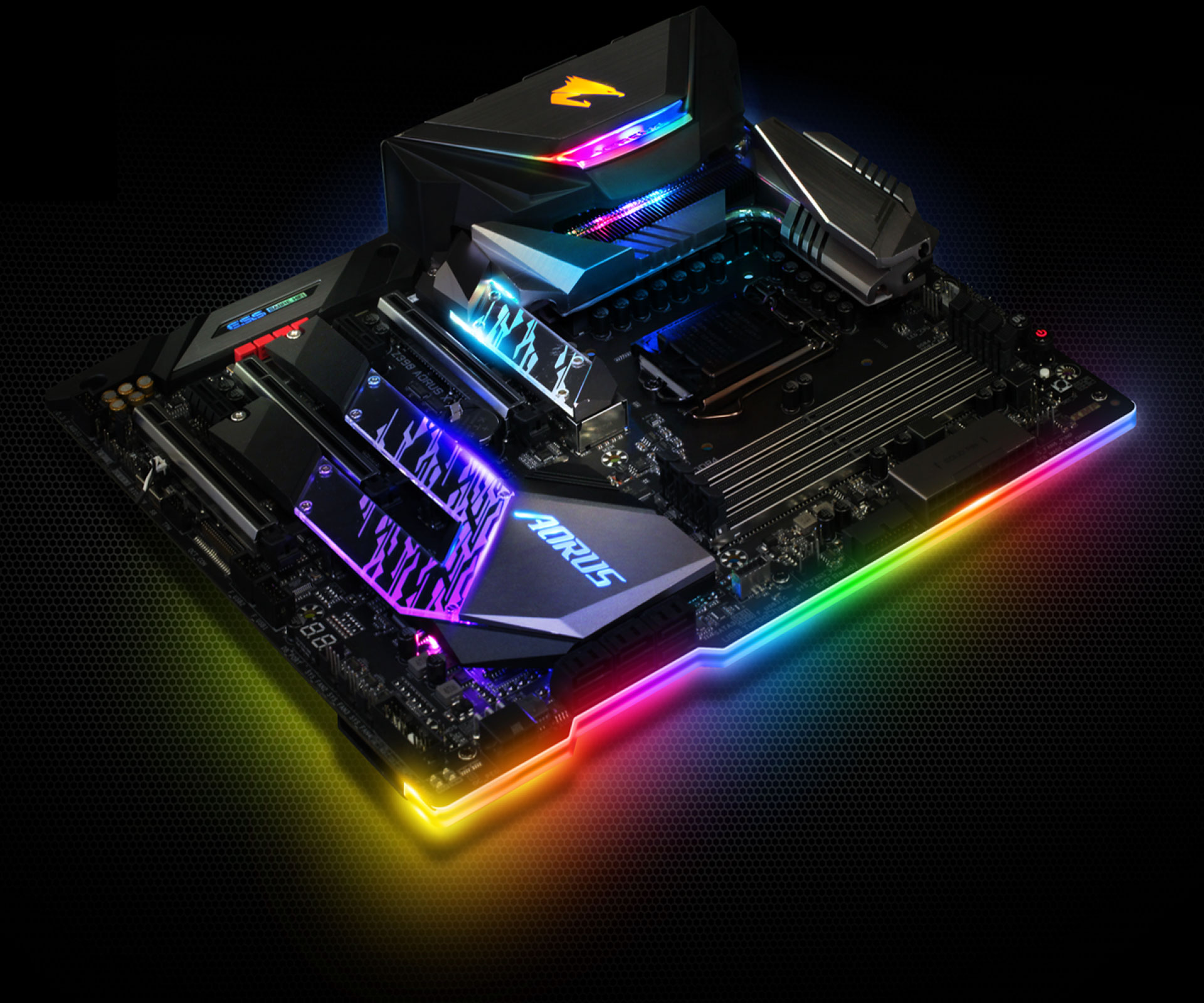

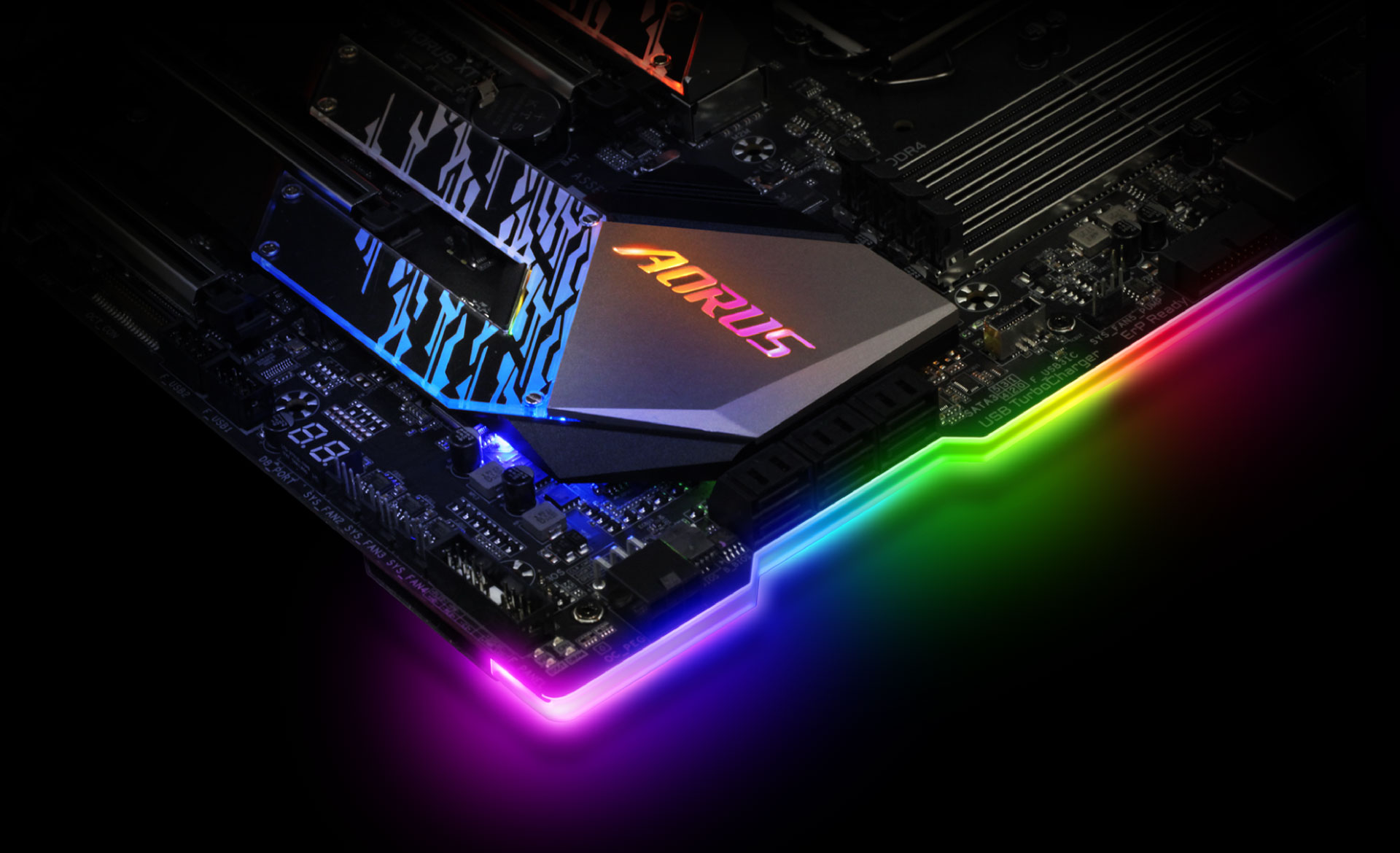

Design Unique
L'équipe en charge du Design chez GIGABYTE a passé de nombreuses heures à concevoir une référence alliant détails, beauté et look soigné.
Design Unique
RGB FUSION

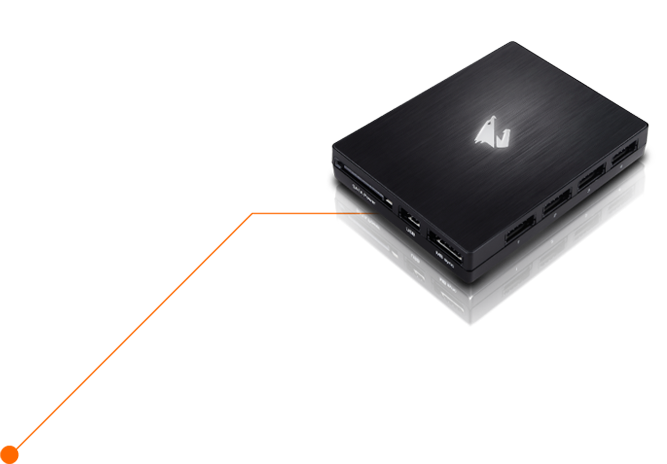

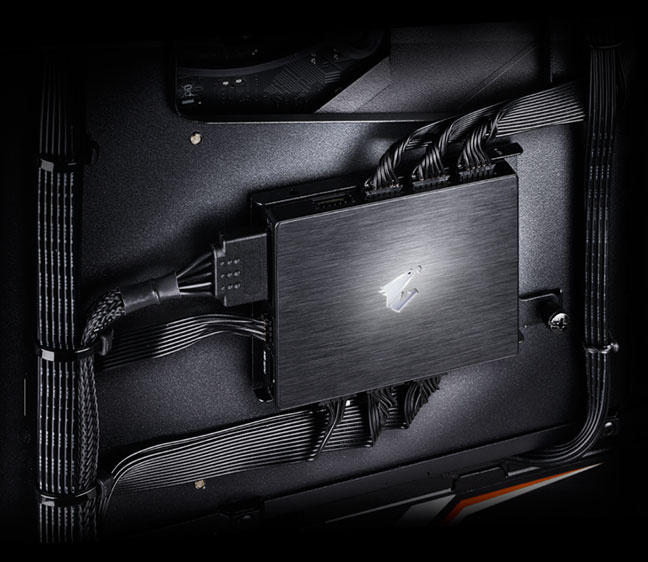

AORUS RGB FAN COMMANDER

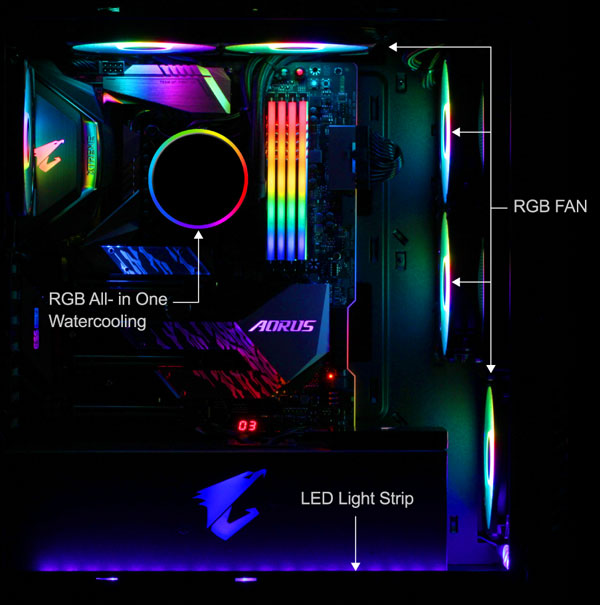

Éclairage Multi-Zone
Une fois votre système lumineux configuré, votre PC se voudra totalement unique et personnalisé.
Note : Effets d'éclairage à titre indicatif seulement. Effets lumineux pouvant varier selon référence.

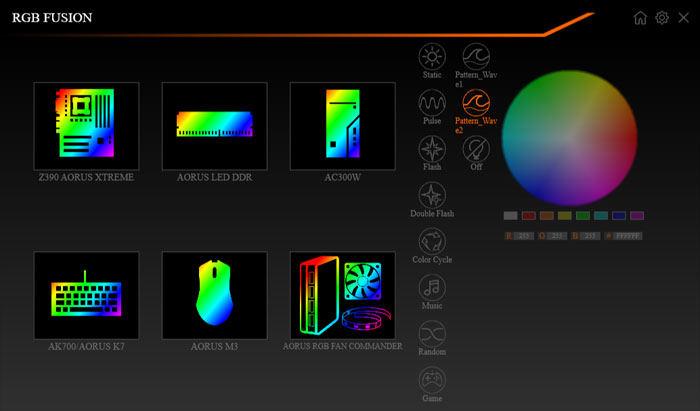

Grâce à l’application RGB Fusion, vous pourrez accéder à différents réglages et configurations pour customiser avec finesse votre environnement. Vous pourrez synchroniser vos LEDs avec vos musiques favorites et même dynamiquement configurer les LEDs afin d’illustrer la température de votre CPU ! Le Mode Avancé de notre application permettra une customisation totale des sections individuelles de votre carte mère avec gestion de couleurs, effets et transitions. Vous pourrez de plus gérer vos profils en un clin d’oeil grâce aux options de sauvegardes, d’import et d’export.
Synchronisation des couleurs entre vos périphériques compatibles au coeur d'une interface intuitive.
Réglages de chaque zone et de chaque effet.
Nombreux accessoires inclus pour amoureux du modding
8 Headers Ventilateurs Hybrides
8 Headers LED RGB
8 Headers LED Adressables
2 capteurs de température externe
2 header USB 2.0 pour périhpériques RGB USB
Headers hybrides et Headers RGB / LED Adressables sont sont contrôlés indépendamment.

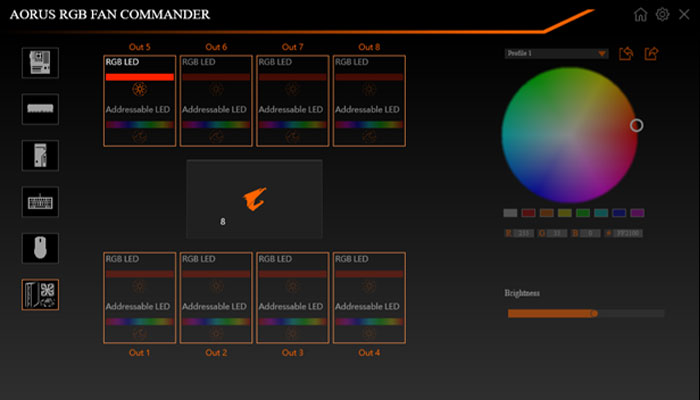

Contrôlez avec finesse chaque périphérique connecté à AORUS RGB FAN COMMANDER via RGB FUSION et Smart FAN.
Possibilité de gérer indépendamment 8 vitesses.
Synchronisation de 16 périphériques avec RGB FUSION.

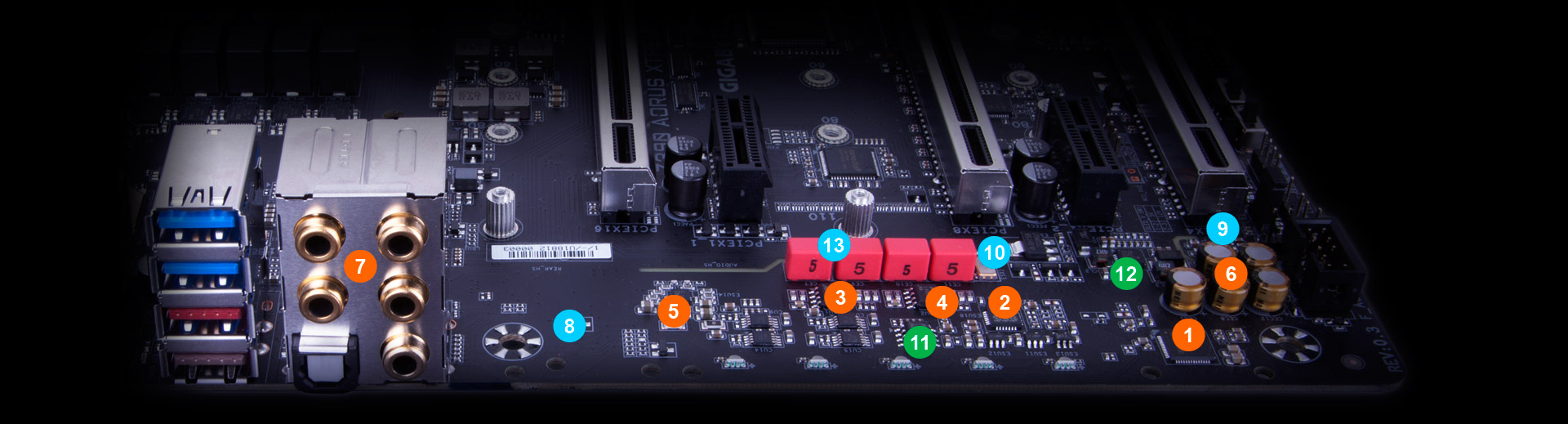

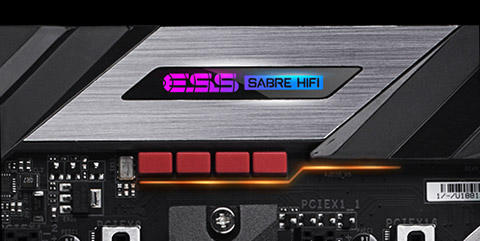

Systeme Audio Hi-Fi
Vous pensez encore qu'une carte mère ne peut proposer qu'une solution audio bas de gamme ? Détrompez-vous, Z390 AORUS XTREME dispose de composants audio haut de gamme, de qualité studio pour la conception d'environnements Hi-Fi.
Systeme Audio Hi-Fi
Process Signal Audio
Audio Numérique
True Hi-Fi
Diffusion surround et gestion des formats DSD.
Convertisseur Analogique / Numérique
DAC ESS SABRE
Hyperstream Dynamic Range (DNR 127dB) Musique haute résolution (32bit, 192kHz PCM) THD+N (THD+N -120db)
Processing Canaux L/R
Signaux L / R traités indépendamment pour une balance parfaite.
Pour des environnements Stéréo de qualité.
Amplification Audio
TI Burr-Brown Audio OP Amps
Condensateurs de qualité studio
Pour une accoustique optimale
Pureté du son
Jacks Audio plaqués or
Résistance à la corrosion et à l'oxydation
Optimisation du signal
Design Anti-pop
Elimination des effets de pop lors du branchement de vos jacks
Détection Automatique de l'Impédance
Détection auto de 6 à 600 Ω
Oscillateur TXC
Optimisé pour convertisseur Analogique / Numérique.
Condensateurs de qualité studio
Expérience audio de qualité studio grâce aux condensateurs WIMA.
Clean Audio
Audio Analogique de qualité
Bruits minimisés
Power Purifier
Courant stabilisé pour convertisseur Analogique / Numérique
Ultra Durable
GIGABYTE est une marque réputée pour la qualité de ses produits. Z390 AORUS XTREME ne fait bien sur pas exception à la règle et embarque des composants stables et durables.
Ultra Durable
Pin Solide
3XPCIE Armor
4XMemory Armor
Q-Flash Plus
Ultra Durable™ PCIe Armor
Technologie de pointe Ultra Durable™ PCIe Armor
Renfort des connecteurs PCIe pour prise en charge des cartes graphiques les plus imposantes.

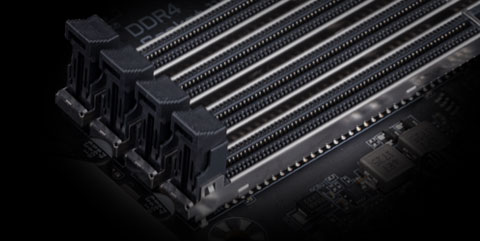

Ultra Durable™ Memory Armor
AORUS protège vos modules de RAM grâce à des renforts en acier permettant de protéger vos mémoires contre les distorsions de PCB et interférences ESD.

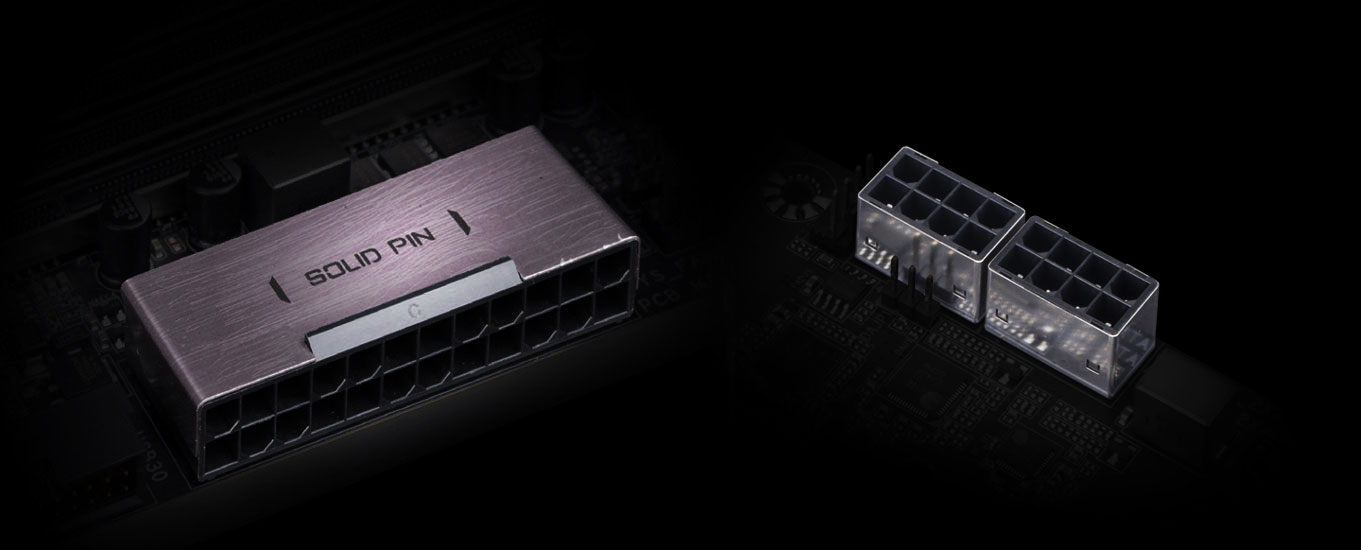

Connecteurs solides d'Alimentation
Les cartes mères AORUS Z390 disposent de connecteurs ATX 24 pin & ATX 12v 8 + 8 pin spécifiquement conçus pour permettre d'assurer stabilité du courant électrique quel que soit le niveau de charge de votre CPU.
Solid Pin Power connector advantages
Surface de contact plus importante
Plus de quantité de métal pour plus de courant
Durabilité et Longévité accrue
Mises à jour BIOS sans CPU
AORUS
Q-Flash Plus permet la mise à jour du BIOS via clé USB sans installation du CPU ou d'un module de RAM.
Mettre à jour le BIOS de votre carte mère AORUS sera une opération rendue très simple et ce, même si vous ne parvenez pas à booter. Une LED sinon près du contrôleur EC vous informera de la fin de la procédure.
GIGABYTE BIOS & APP CENTER
Z390 AORUS XTREME est proposée avec des logiciels intuitifs vous permettant de gérer tous les aspects de votre carte mère
GIGABYTE BIOS & APP CENTER
BIOS
APP CENTER
Easy Tune
System Information Viewer
BIOS
Nouvelle interface utilisateur
EASY MODE affichant les informations principales relatives à l'horloge CPU, aux Mémoires, Périphériques de Stockage et Ventilateurs.
Mes favoris
Ajoutez vos items fréquemment utilisés dans le menu favoris pour accès rapides.
Informations Stockage
Informations relatives aux données SATA, PCIE et M.2.
Changelog
Listing des changements avant sauvegarde pour confirmations avant de les appliquer.
Informations Optimisations RAM
Messages informatifs affichant les réglages optimisés à appliquer.
Courbe Load Line
Courbe intuitive calibration loadline

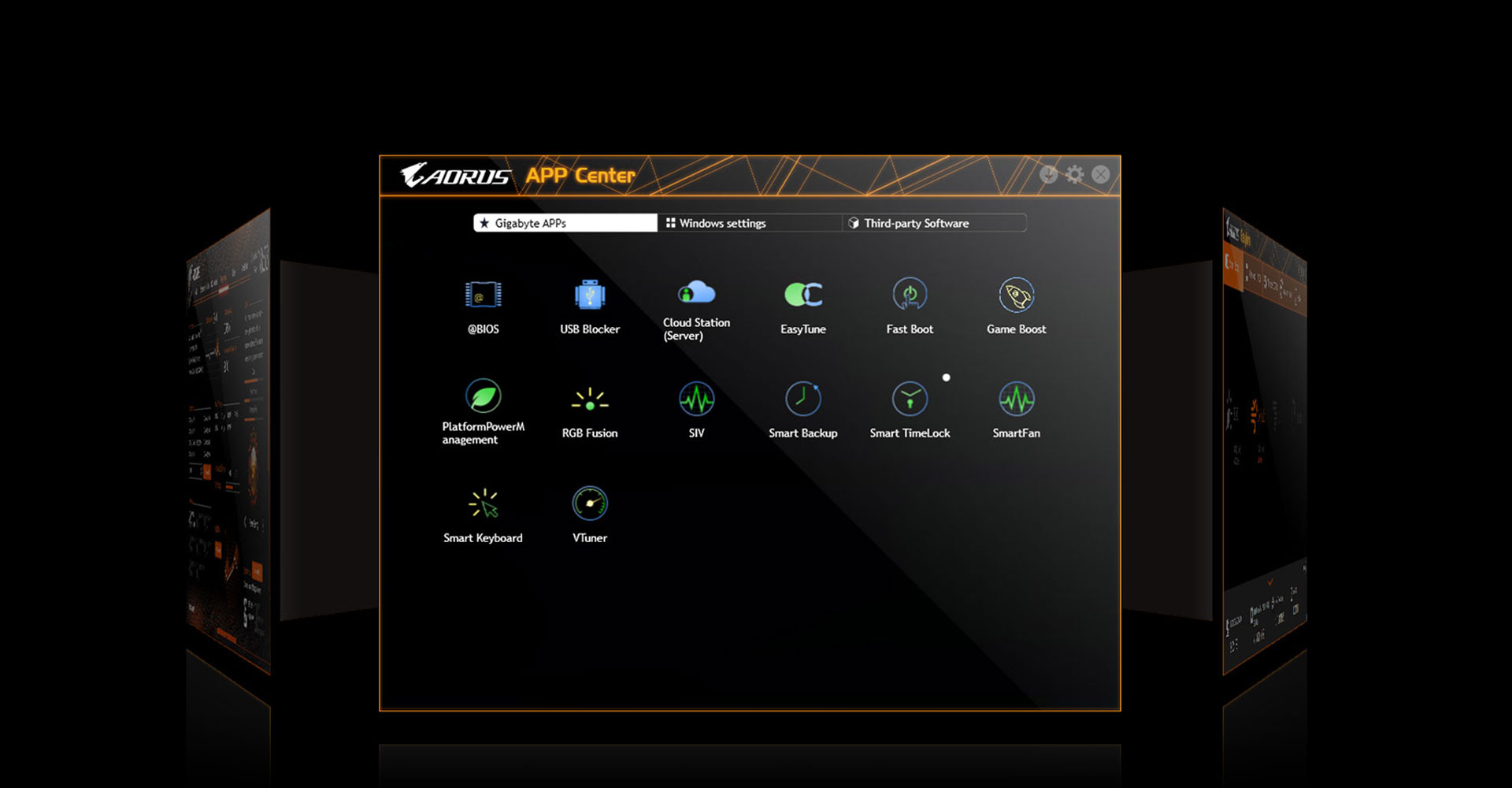

APP CENTER
GIGABYTE APP Center vous permet d’accéder à toutes vos Applications GIGABYTE en un clin d’oeil. Grâce à une interface simple et claire, GIGABYTE APP Center vous facilitera l’ouverture de toutes vos applications favorites.
EasyTune™
GIGABYTE EasyTune™ est une interface simple et pratique d’utilisation permettant à tout utilisateur de customiser ses réglages systèmes, par exemple horloges mémoires et tensions, directement depuis Windows. Grâce à Smart Quick Boost, un seul clic sera nécessaire pour automatiquement overclocker votre système pour des performances accrues.
System Information Viewer
GIGABYTE System Information Viewer vous permet de consulter en un regard, le statut global de votre système. Vous pourrez obtenir de nombreuses informations relatives aux horloges et processeur, gérer vos profils de ventilation, créer des alertes en cas de hausses critiques de température ou enregistrer le comportement de votre PC.
Headers Ventilateurs
Header Ventilateurs / Pompes à eau
Capteurs de température interne
Capteurs de température externe
Panneau OC Touch
AORUS
Q-Flash Plus permet la mise à jour du BIOS via clé USB sans installation du CPU ou d'un module de RAM.
